1 Geología Estructural Pliegues
Universidad Santa María Facultad de Ingeniería y Arquitectura Escuela de Ingeniería Núcleo Barinas Geología Estructural Pliegues Prof.: Gabriela Mendoza Integrantes: Novis Moreno Carlos Martínez José Brizuela Adolfo Salazar Barinas, Mayo del 2015

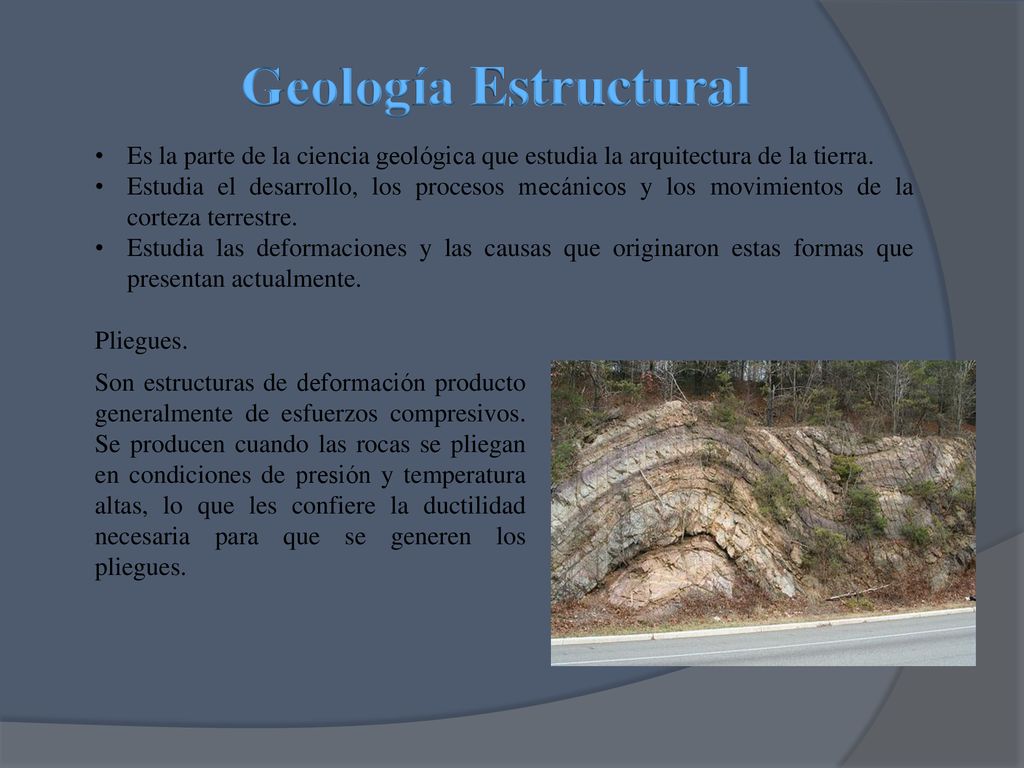

2 Geología Estructural Es la parte de la ciencia geológica que estudia la arquitectura de la tierra. Estudia el desarrollo, los procesos mecánicos y los movimientos de la corteza terrestre. Estudia las deformaciones y las causas que originaron estas formas que presentan actualmente. Pliegues. Son estructuras de deformación producto generalmente de esfuerzos compresivos. Se producen cuando las rocas se pliegan en condiciones de presión y temperatura altas, lo que les confiere la ductilidad necesaria para que se generen los pliegues.

3 Origen El origen de los pliegues se determinan por los esfuerzos de compresión que se crea sobre las rocas, las cuales no llegan a experimentar una ruptura de sus partes, por lo que se producen estas ondulaciones.

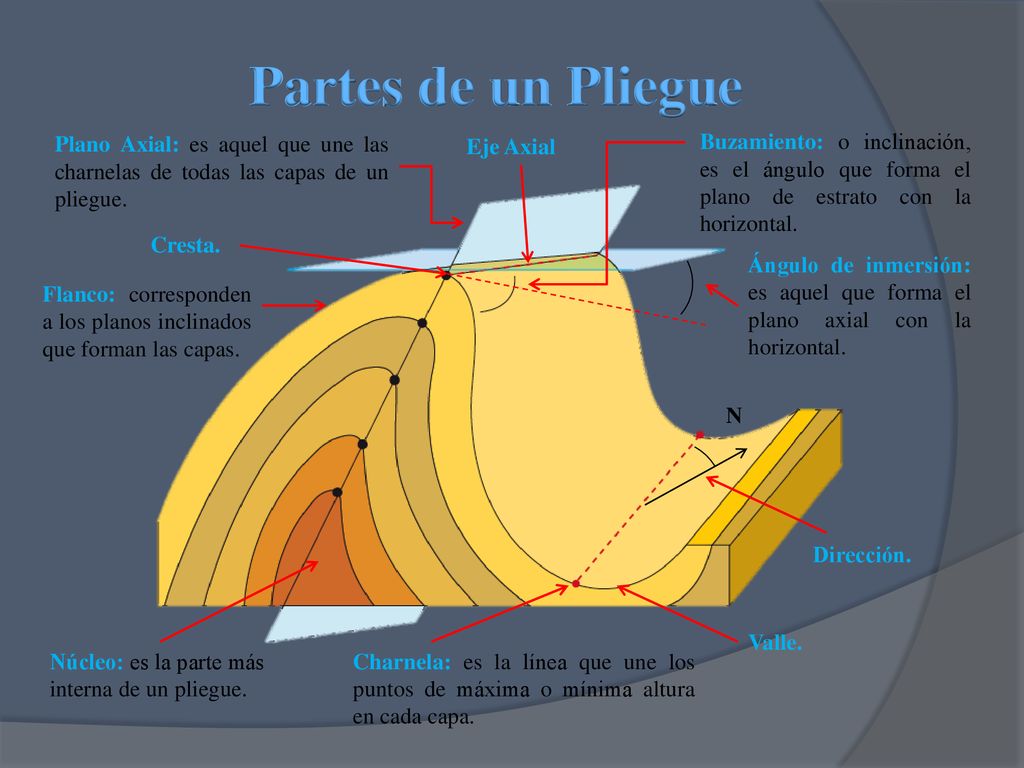

4 Partes de un Pliegue Plano Axial: es aquel que une las charnelas de todas las capas de un pliegue. Eje Axial Buzamiento: o inclinación, es el ángulo que forma el plano de estrato con la horizontal. Cresta. Ángulo de inmersión: es aquel que forma el plano axial con la horizontal. Flanco: corresponden a los planos inclinados que forman las capas. N Dirección. Valle. Núcleo: es la parte más interna de un pliegue. Charnela: es la línea que une los puntos de máxima o mínima altura en cada capa.

5 Tipos de pliegues Los pliegues se pueden clasificar atendiendo a varias características. Por la disposición de sus capas según antigüedad. Anticlinal: se forman cuando los estratos más nuevos envuelven a los más antiguos. Sinclinal: se forman cuando los estratos más antiguos envuelven a los más nuevos.

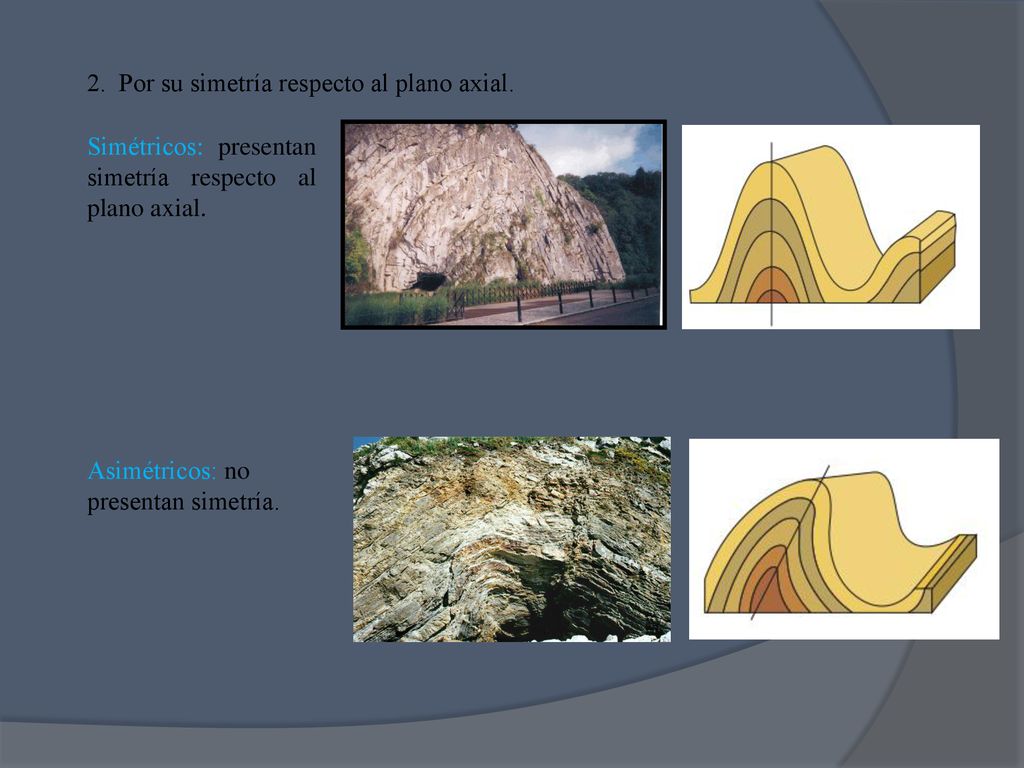

6 2. Por su simetría respecto al plano axial.
Simétricos: presentan simetría respecto al plano axial. Asimétricos: no presentan simetría.

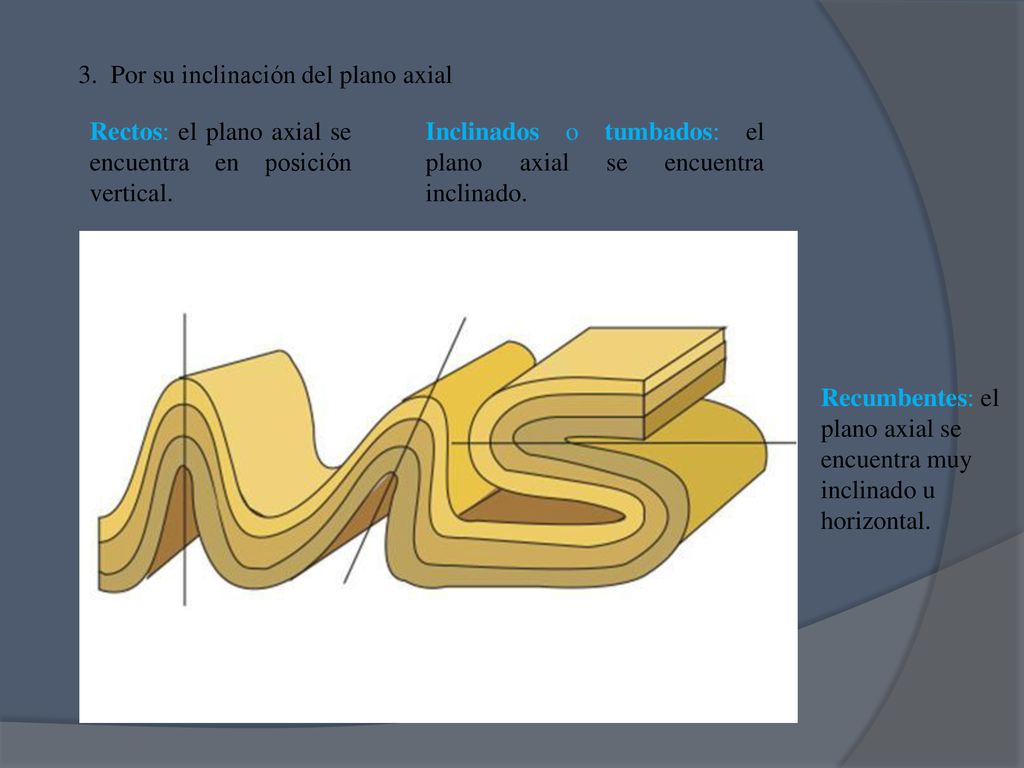

7 3. Por su inclinación del plano axial
Rectos: el plano axial se encuentra en posición vertical. Inclinados o tumbados: el plano axial se encuentra inclinado. Recumbentes: el plano axial se encuentra muy inclinado u horizontal.

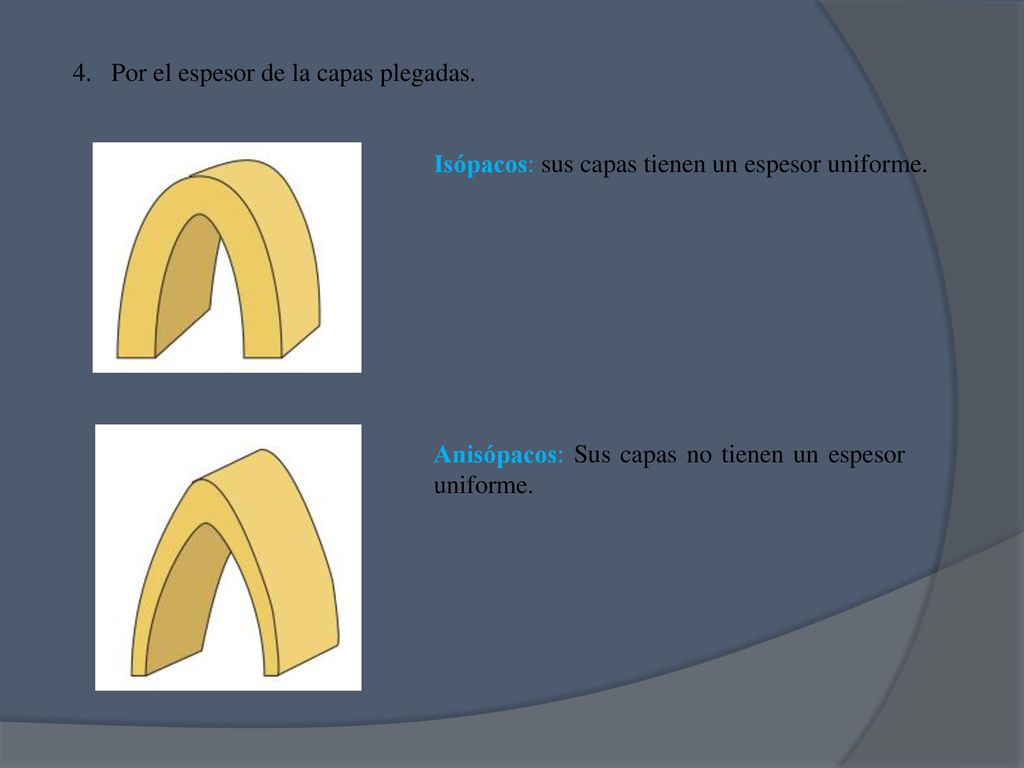

8 4. Por el espesor de la capas plegadas.
Isópacos: sus capas tienen un espesor uniforme. Anisópacos: Sus capas no tienen un espesor uniforme.

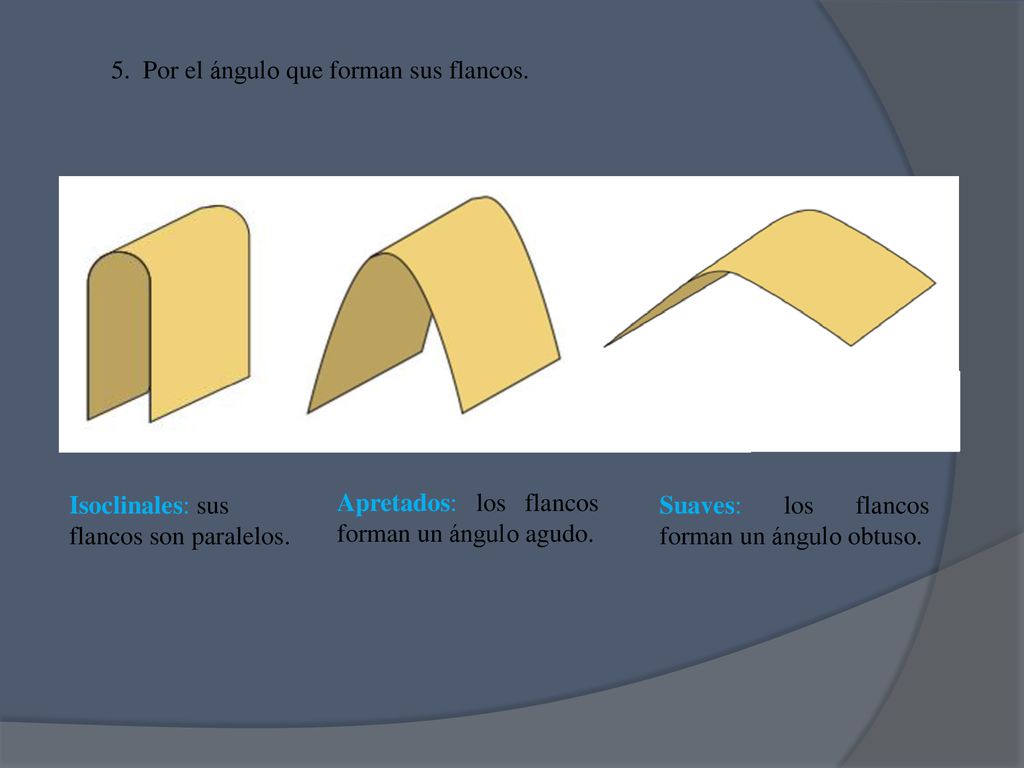

9 5. Por el ángulo que forman sus flancos.
Isoclinales: sus flancos son paralelos. Apretados: los flancos forman un ángulo agudo. Suaves: los flancos forman un ángulo obtuso.

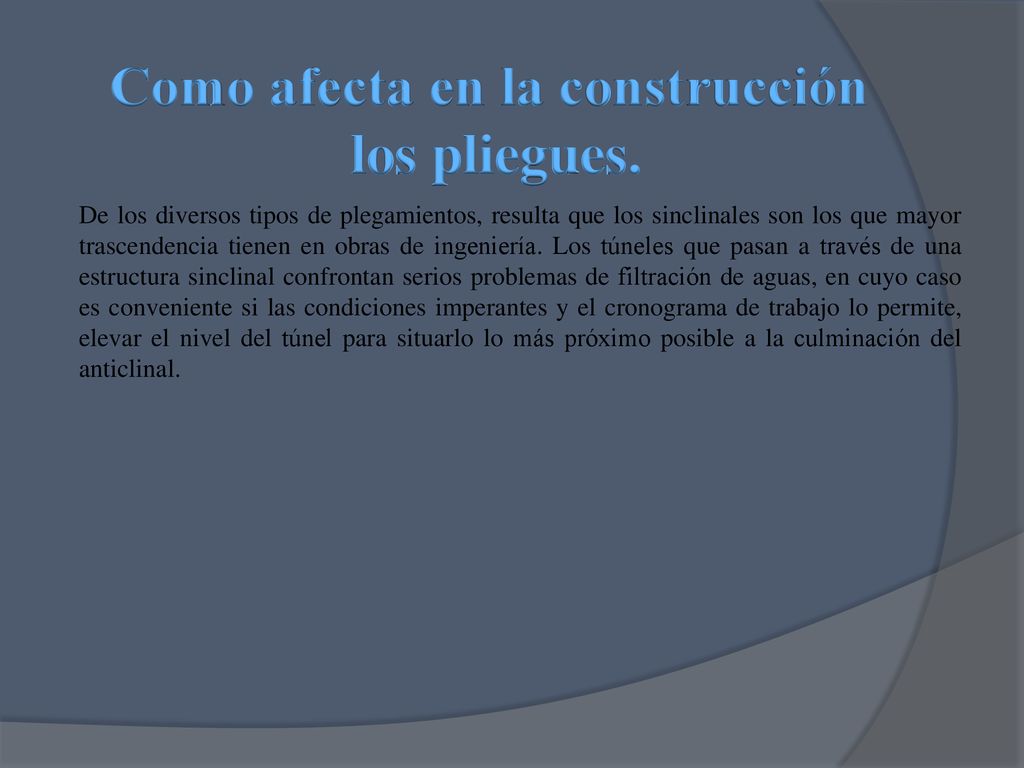

10 Como afecta en la construcción
los pliegues. De los diversos tipos de plegamientos, resulta que los sinclinales son los que mayor trascendencia tienen en obras de ingeniería. Los túneles que pasan a través de una estructura sinclinal confrontan serios problemas de filtración de aguas, en cuyo caso es conveniente si las condiciones imperantes y el cronograma de trabajo lo permite, elevar el nivel del túnel para situarlo lo más próximo posible a la culminación del anticlinal.

11 Gracias
