1 CAPACITORES EN SERIE Y EN PARARELO

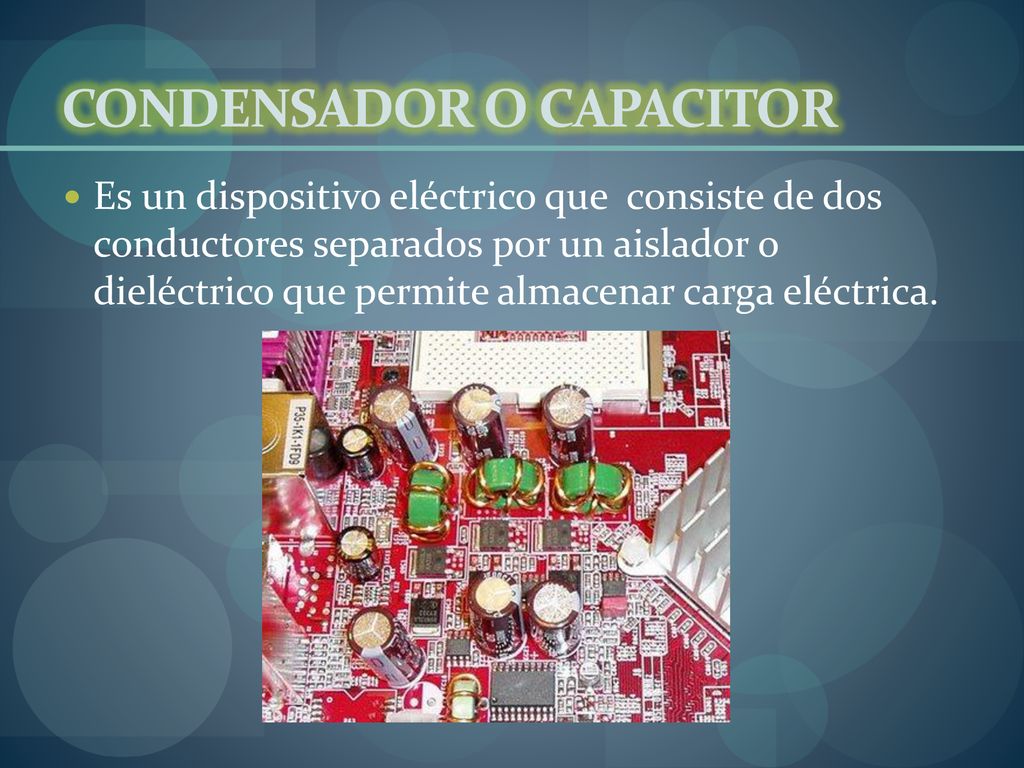

2 CONDENSADOR O CAPACITOR
Es un dispositivo eléctrico que consiste de dos conductores separados por un aislador o dieléctrico que permite almacenar carga eléctrica.

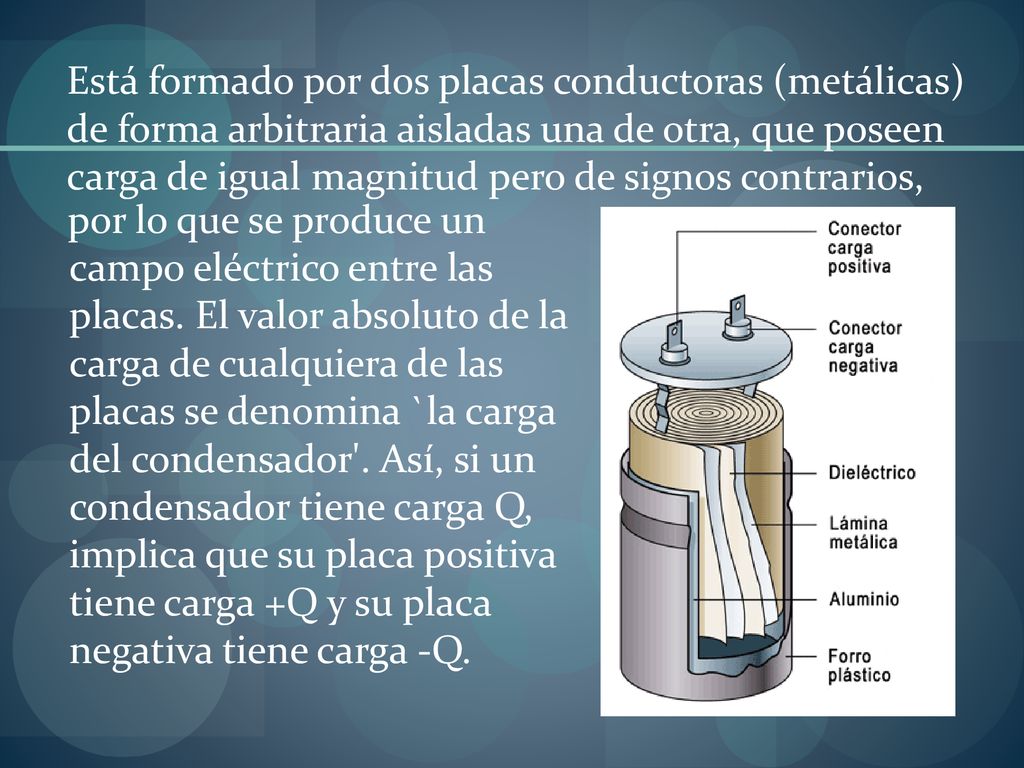

3 Está formado por dos placas conductoras (metálicas) de forma arbitraria aisladas una de otra, que poseen carga de igual magnitud pero de signos contrarios, por lo que se produce un campo eléctrico entre las placas. El valor absoluto de la carga de cualquiera de las placas se denomina `la carga del condensador'. Así, si un condensador tiene carga Q, implica que su placa positiva tiene carga +Q y su placa negativa tiene carga -Q.

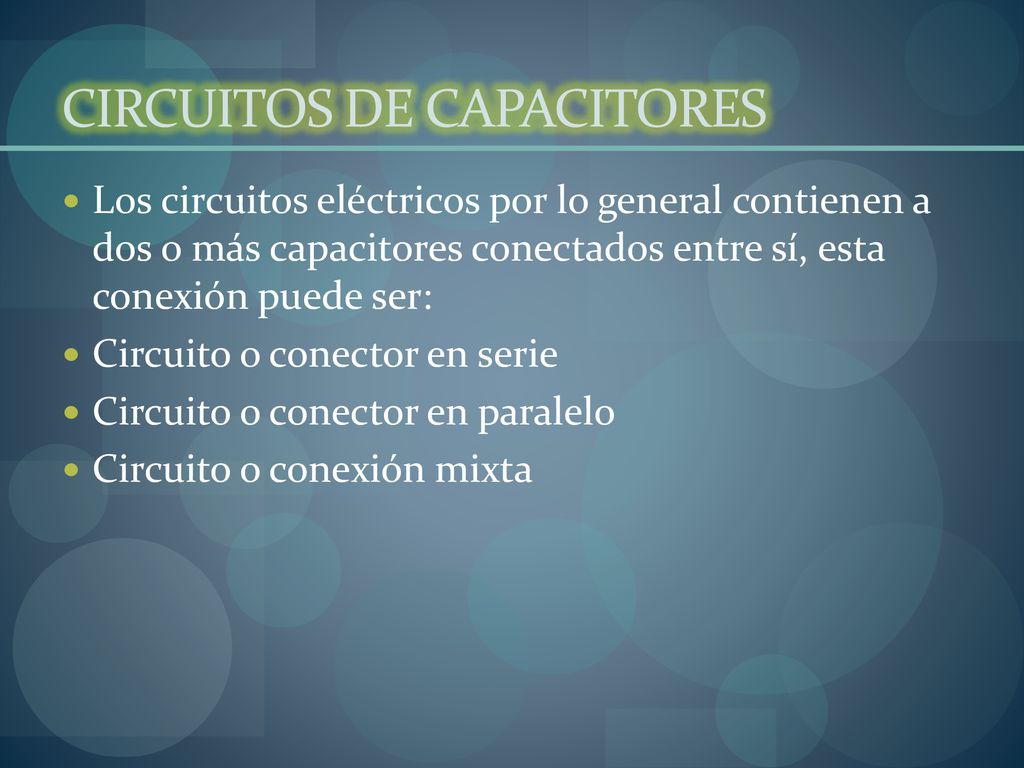

4 CIRCUITOS DE CAPACITORES
Los circuitos eléctricos por lo general contienen a dos o más capacitores conectados entre sí, esta conexión puede ser: Circuito o conector en serie Circuito o conector en paralelo Circuito o conexión mixta

5 CAPACITOR EN SERIE Un capacitor puede ser armado acoplando otros en serie y/o en paralelo. De esta manera se obtiene una capacidad total equivalente para el conjunto de capacitores. También es posible conocer las caídas de potencial la carga almacenada en cada capacitor.  El acoplamiento de capacitores en serie se realiza conectando en una misma rama uno y otro capacitor, obteniendo una capacidad total entre el primer borne del primer capacitor y el último del último.

6 Capacitores conectados uno después del otro, están conectados en serie.
Estos capacitores se pueden reemplazar por un único capacitor que tendrá un valor que será el equivalente de los que están conectados en serie. Para obtener el valor de este único capacitor equivalente se utiliza la fórmula: 1/CT = 1/C1 + 1/C2 + 1/C3 + 1/C4

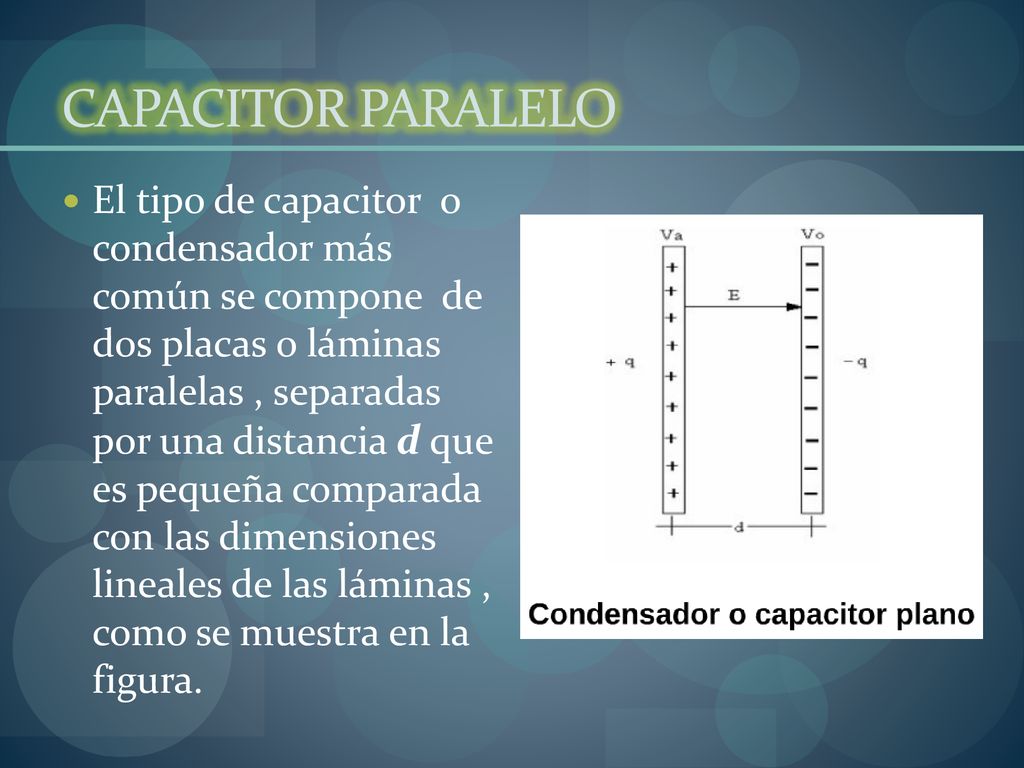

7 CAPACITOR PARALELO El tipo de capacitor o condensador más común se compone de dos placas o láminas paralelas , separadas por una distancia d que es pequeña comparada con las dimensiones lineales de las láminas , como se muestra en la figura.

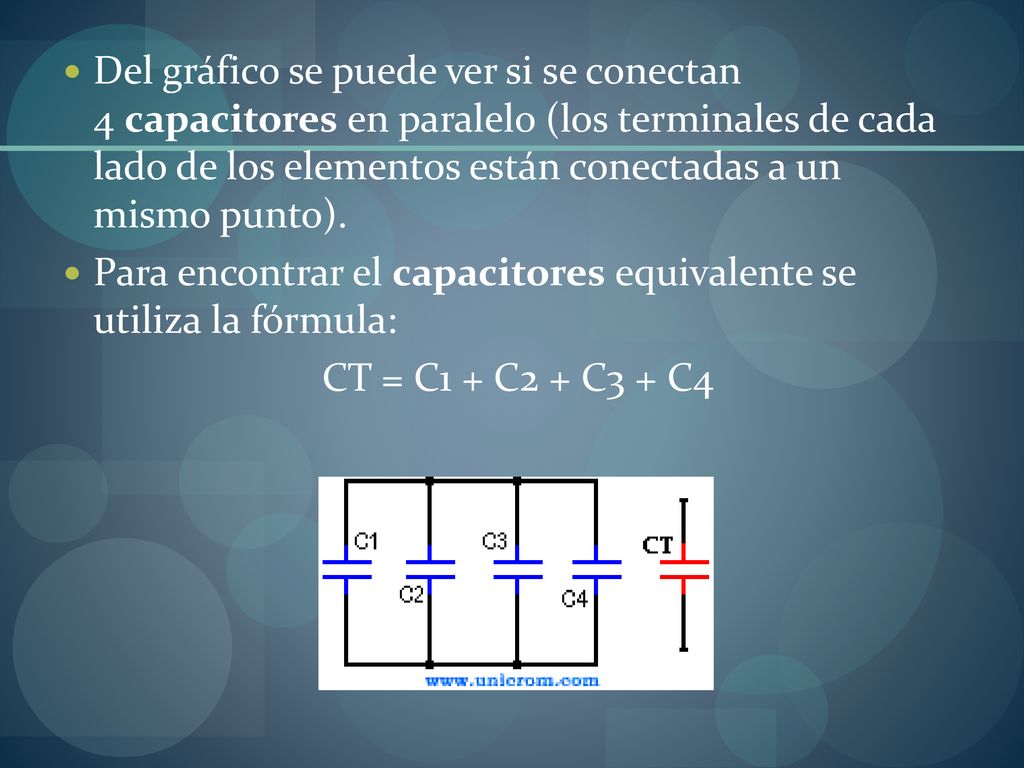

8 Del gráfico se puede ver si se conectan 4 capacitores en paralelo (los terminales de cada lado de los elementos están conectadas a un mismo punto). Para encontrar el capacitores equivalente se utiliza la fórmula: CT = C1 + C2 + C3 + C4

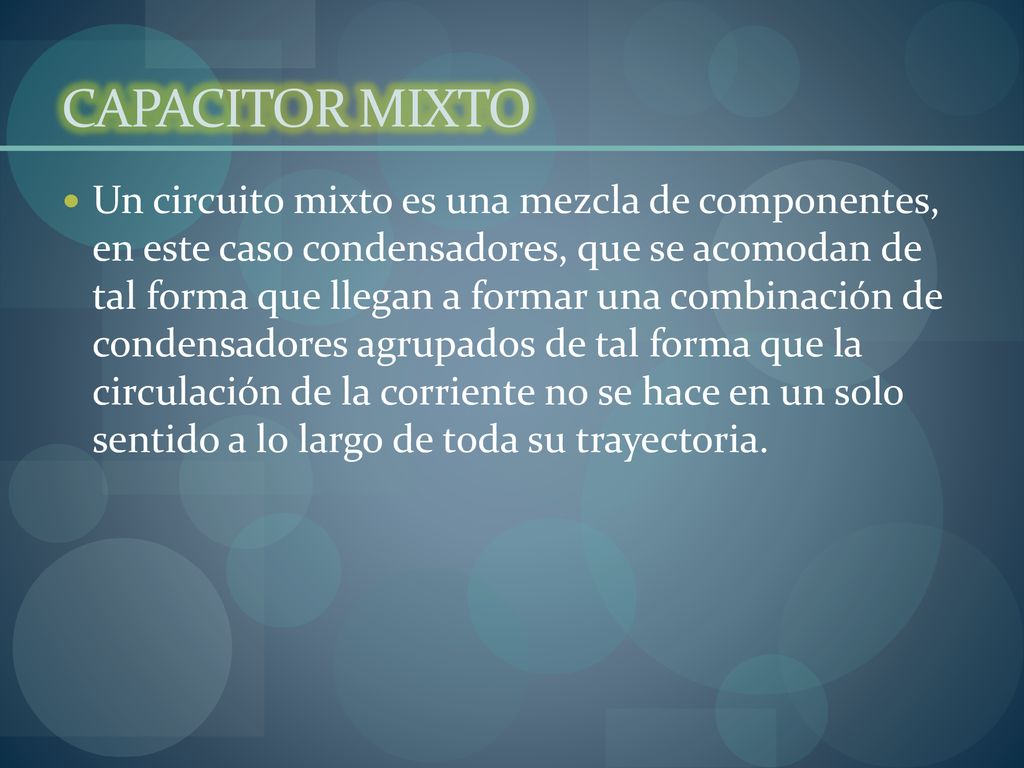

9 CAPACITOR MIXTO Un circuito mixto es una mezcla de componentes, en este caso condensadores, que se acomodan de tal forma que llegan a formar una combinación de condensadores agrupados de tal forma que la circulación de la corriente no se hace en un solo sentido a lo largo de toda su trayectoria.

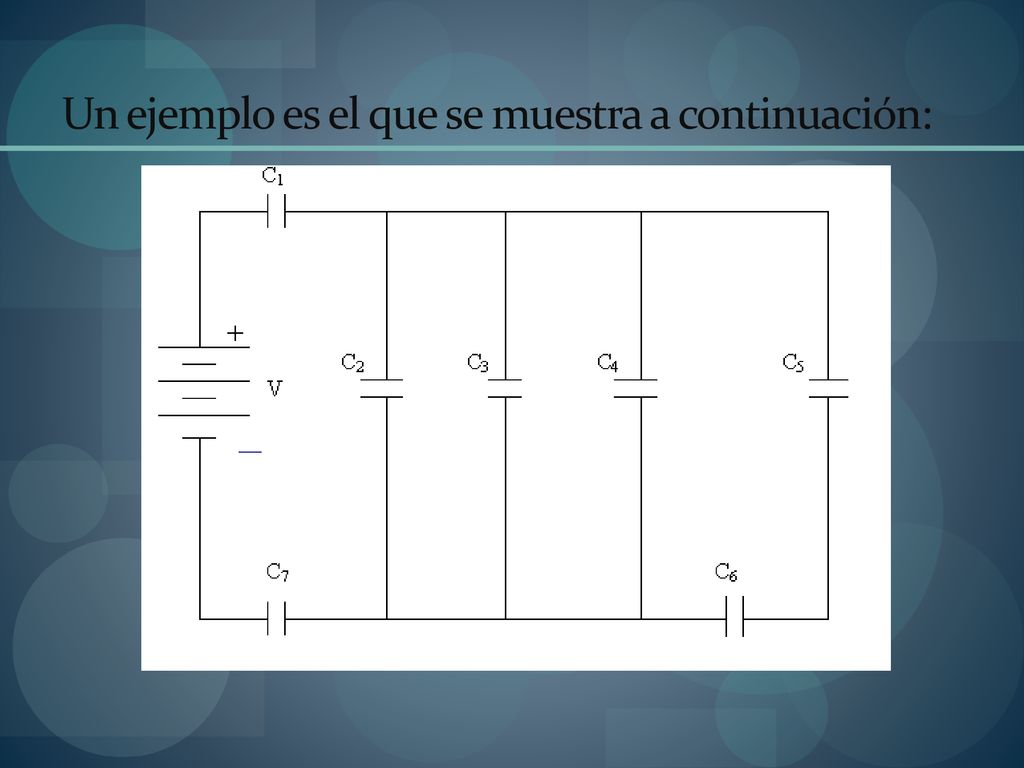

10 Un ejemplo es el que se muestra a continuación:

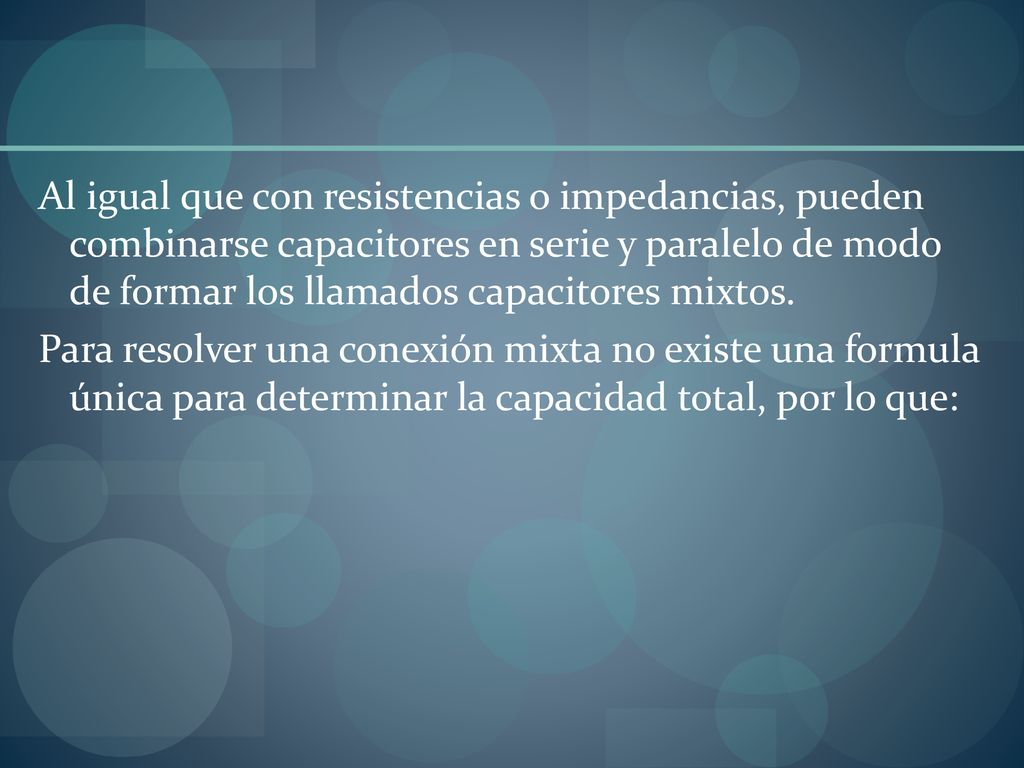

11 Al igual que con resistencias o impedancias, pueden combinarse capacitores en serie y paralelo de modo de formar los llamados capacitores mixtos. Para resolver una conexión mixta no existe una formula única para determinar la capacidad total, por lo que:

12 Al observar el circuito de la conexión mixta de capacitores nos damos cuenta que C₃ y C₄ están en paralelo, pero el equivalente de estos dos están en serie con C₁, C₂ y C₅ también de forma inmediata se nota que los capacitores C₁ y C₂ están en serie.

13 PROBLEMA Un capacitor de 6 µF se conecta en serie con un capacitor de 15 µF ¿Cuál es la capacitancia efectiva?. Si el arreglo se conecta en paralelo ¿Cuál sería la capacitancia efectiva?

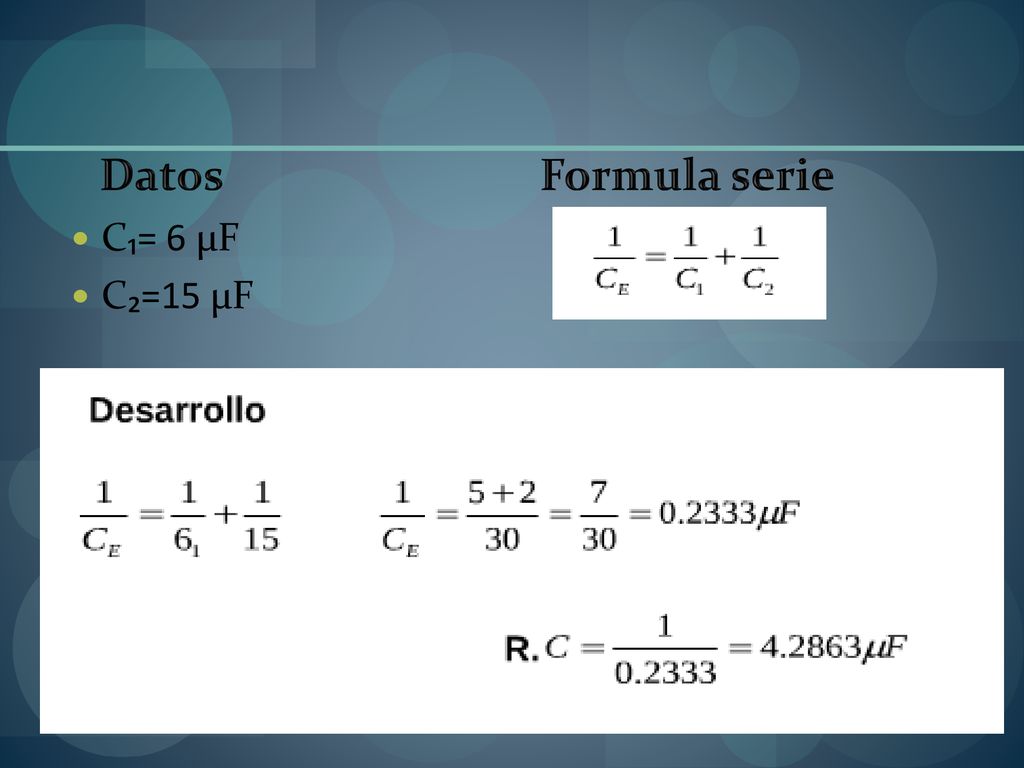

14 Datos Formula serie C₁= 6 µF C₂=15 µF

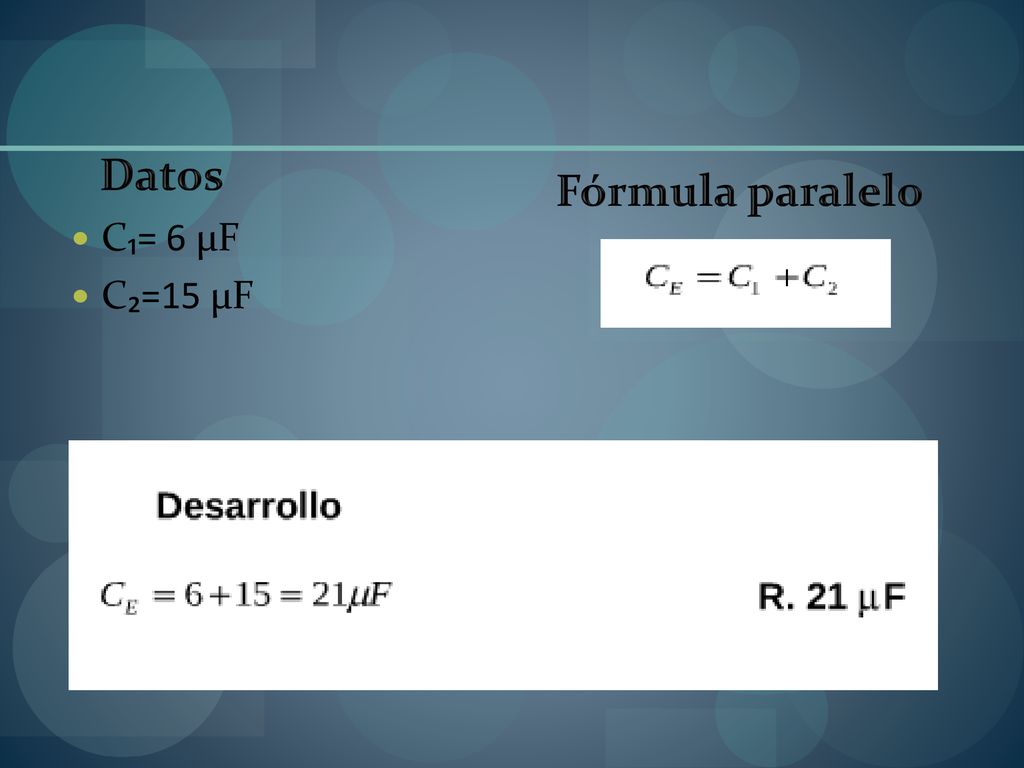

15 Datos Fórmula paralelo
C₁= 6 µF C₂=15 µF Fórmula paralelo

16 CONJUNTOS DE CAPACITORES Capacitores en paralelo
Capacitores en serie Capacitores mixtos Capacitores en paralelo Varios capacitores están conectados directamente a la misma fuente de potencial Mezcla de condensadores, que se acomodan de tal forma que llegan a formar una combinación de condensadores Conectados en una misma rama uno y otro capacitor Remplazar por un capacitor único Sustituir por un capacitor equivalente No existe una formula única para determinar la capacidad total 1 CT 1 C1 1 C2 1 C3 1 C4 = + + + CT= C1+C2+C3+C4

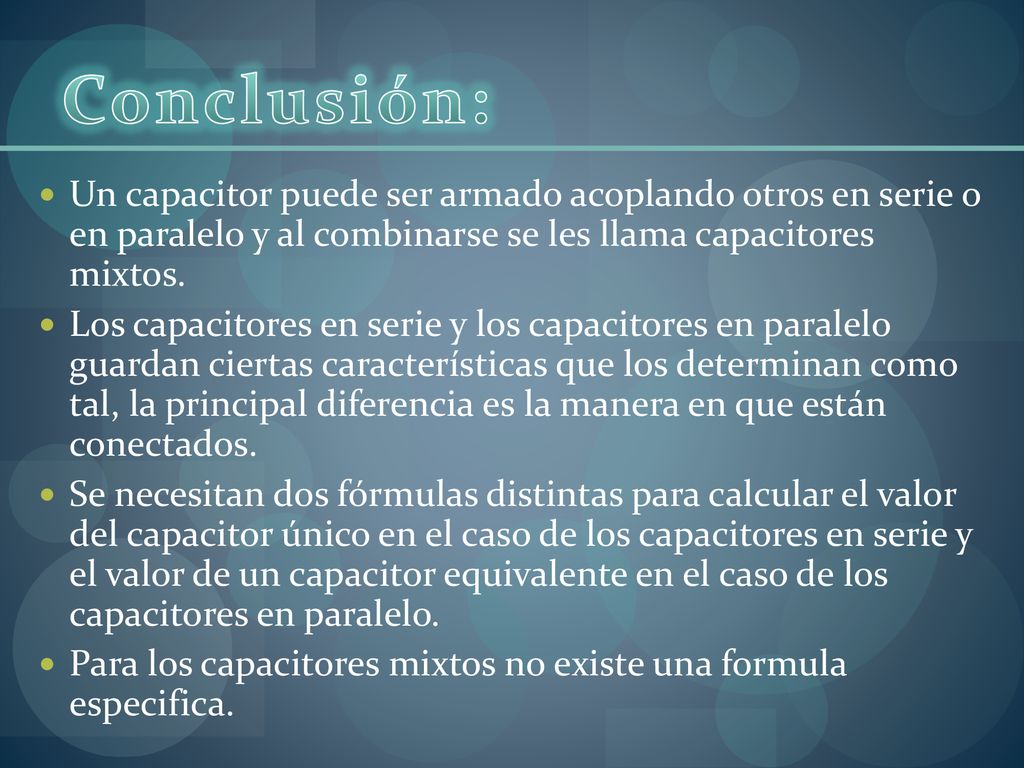

17 Conclusión: Un capacitor puede ser armado acoplando otros en serie o en paralelo y al combinarse se les llama capacitores mixtos. Los capacitores en serie y los capacitores en paralelo guardan ciertas características que los determinan como tal, la principal diferencia es la manera en que están conectados. Se necesitan dos fórmulas distintas para calcular el valor del capacitor único en el caso de los capacitores en serie y el valor de un capacitor equivalente en el caso de los capacitores en paralelo. Para los capacitores mixtos no existe una formula especifica.
