1 VCS Control Administración de links
Created by: Wayne Dillard Telepresence Solutions Group

2 Administración de Links

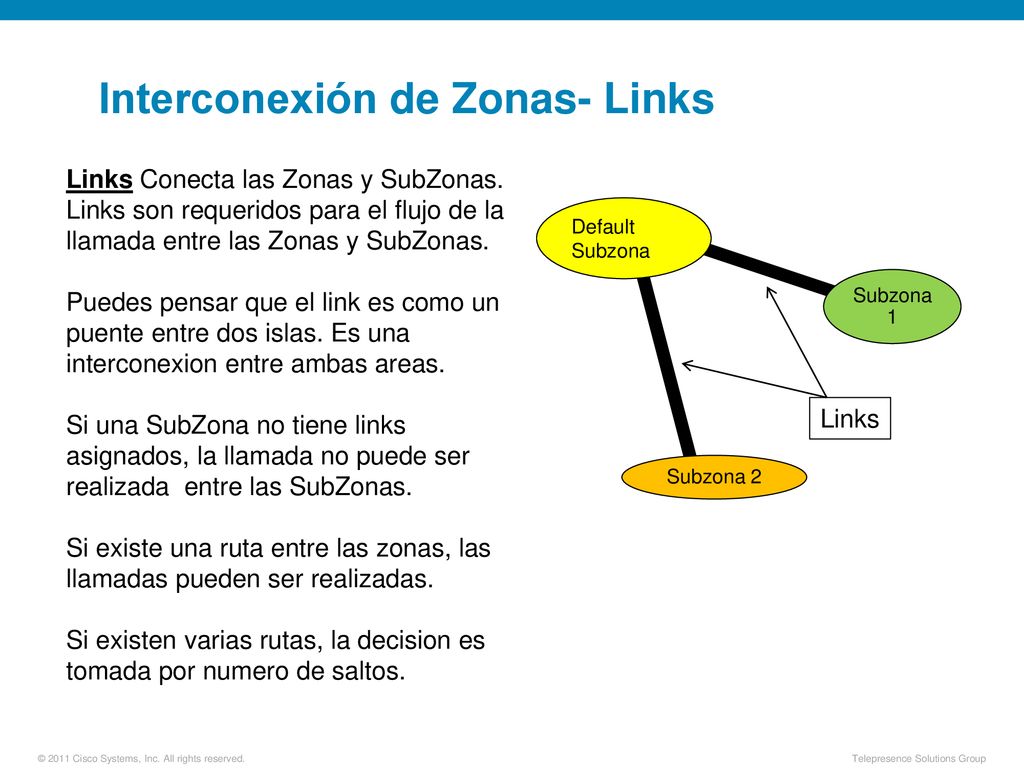

3 Interconexión de Zonas- Links
Links Conecta las Zonas y SubZonas. Links son requeridos para el flujo de la llamada entre las Zonas y SubZonas. Puedes pensar que el link es como un puente entre dos islas. Es una interconexion entre ambas areas. Si una SubZona no tiene links asignados, la llamada no puede ser realizada entre las SubZonas. Si existe una ruta entre las zonas, las llamadas pueden ser realizadas. Si existen varias rutas, la decision es tomada por numero de saltos. Links Subzona 2 Default Subzona Subzona 1 A link is a logical connection between two subzones or between a subzone and a zone.

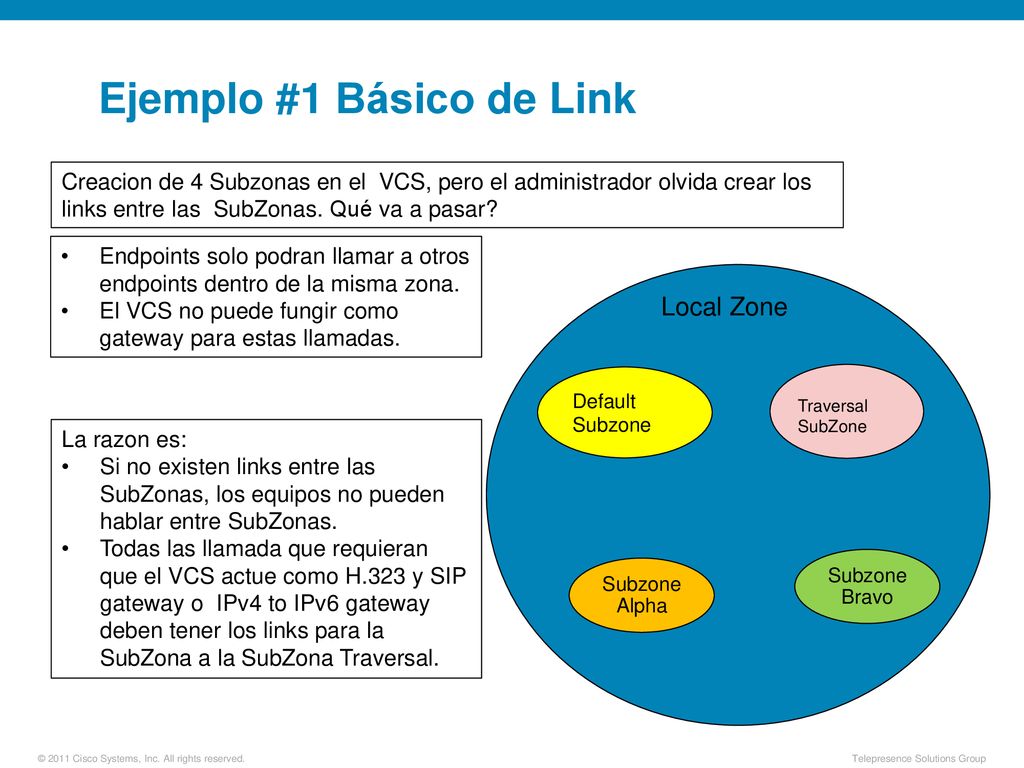

4 Ejemplo #1 Básico de Link
Creacion de 4 Subzonas en el VCS, pero el administrador olvida crear los links entre las SubZonas. Qué va a pasar? Endpoints solo podran llamar a otros endpoints dentro de la misma zona. El VCS no puede fungir como gateway para estas llamadas. Local Zone Default Subzone Traversal SubZone La razon es: Si no existen links entre las SubZonas, los equipos no pueden hablar entre SubZonas. Todas las llamada que requieran que el VCS actue como H.323 y SIP gateway o IPv4 to IPv6 gateway deben tener los links para la SubZona a la SubZona Traversal. Subzone Bravo A link is a logical connection between two subzones or between a subzone and a zone. Subzone Alpha

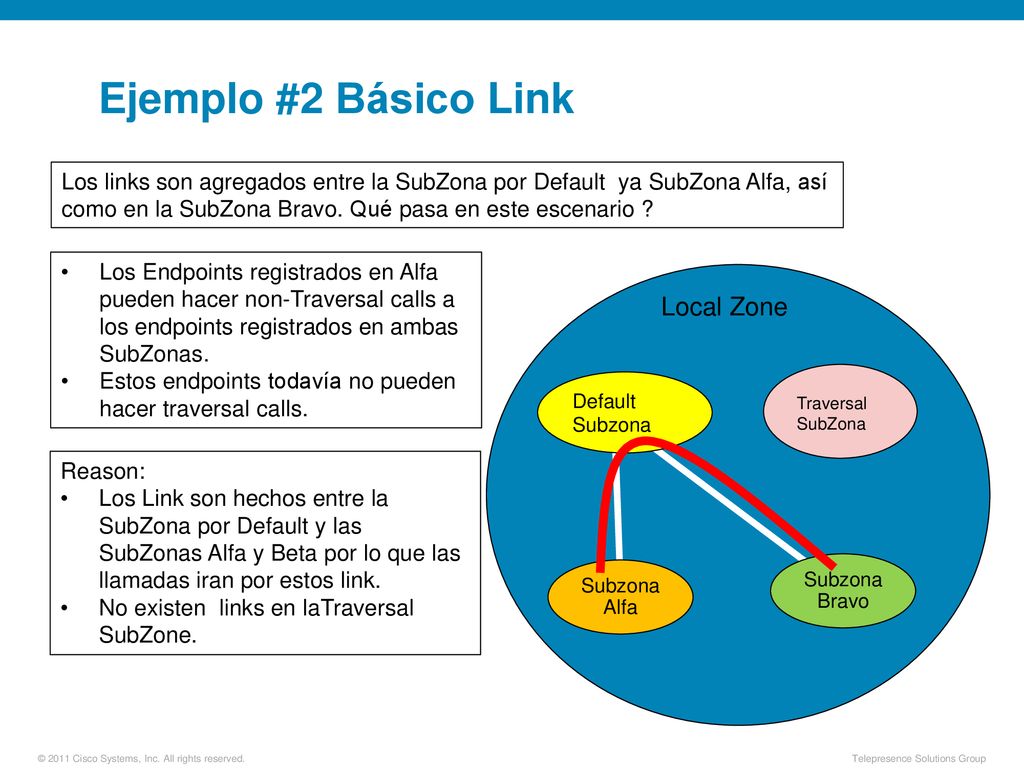

5 Ejemplo #2 Básico Link Local Zone
Los links son agregados entre la SubZona por Default ya SubZona Alfa, así como en la SubZona Bravo. Qué pasa en este escenario ? Los Endpoints registrados en Alfa pueden hacer non-Traversal calls a los endpoints registrados en ambas SubZonas. Estos endpoints todavía no pueden hacer traversal calls. Local Zone Traversal SubZona Default Subzona Reason: Los Link son hechos entre la SubZona por Default y las SubZonas Alfa y Beta por lo que las llamadas iran por estos link. No existen links en laTraversal SubZone. A link is a logical connection between two subzones or between a subzone and a zone. Subzona Bravo Subzona Alfa

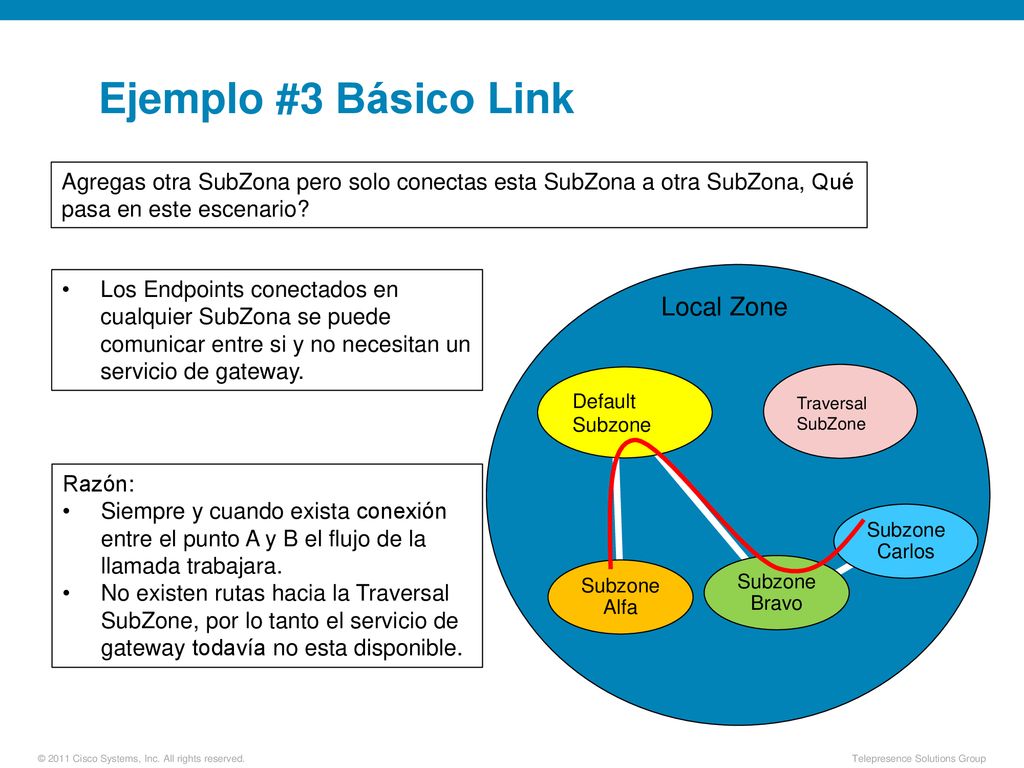

6 Ejemplo #3 Básico Link Local Zone
Agregas otra SubZona pero solo conectas esta SubZona a otra SubZona, Qué pasa en este escenario? Los Endpoints conectados en cualquier SubZona se puede comunicar entre si y no necesitan un servicio de gateway. Local Zone Default Subzone Traversal SubZone Razón: Siempre y cuando exista conexión entre el punto A y B el flujo de la llamada trabajara. No existen rutas hacia la Traversal SubZone, por lo tanto el servicio de gateway todavía no esta disponible. Subzone Carlos A link is a logical connection between two subzones or between a subzone and a zone. Subzone Alfa Subzone Bravo

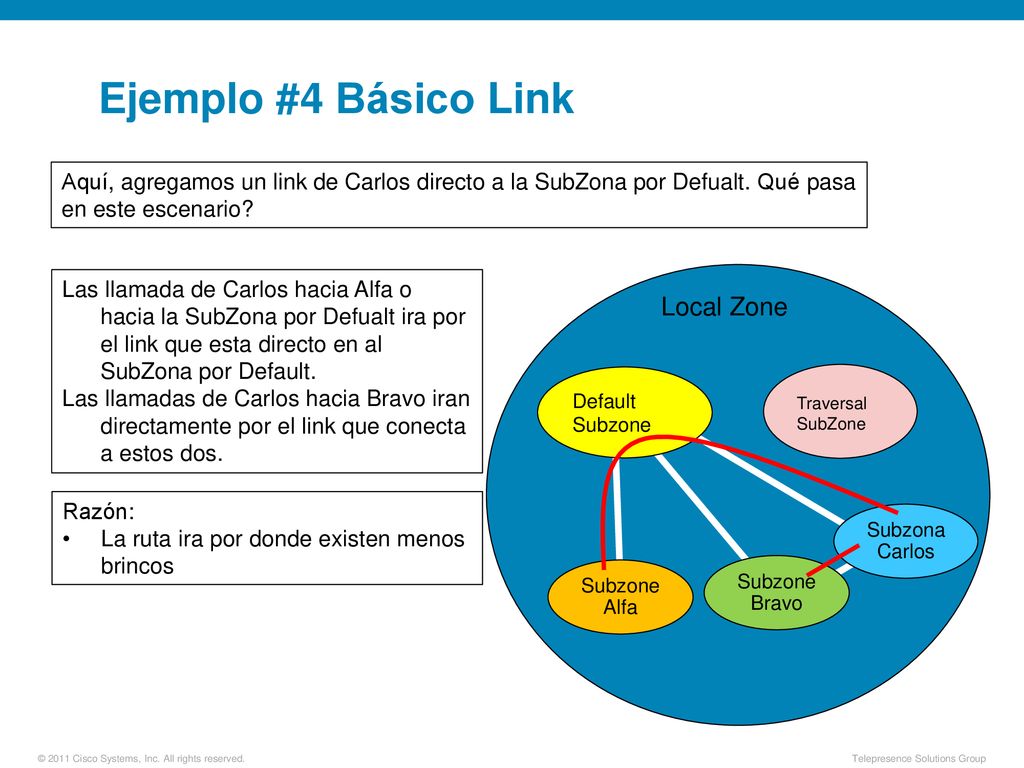

7 Ejemplo #4 Básico Link Local Zone
Aquí, agregamos un link de Carlos directo a la SubZona por Defualt. Qué pasa en este escenario? Las llamada de Carlos hacia Alfa o hacia la SubZona por Defualt ira por el link que esta directo en al SubZona por Default. Las llamadas de Carlos hacia Bravo iran directamente por el link que conecta a estos dos. Local Zone Default Subzone Traversal SubZone Razón: La ruta ira por donde existen menos brincos Subzona Carlos A link is a logical connection between two subzones or between a subzone and a zone. Subzone Alfa Subzone Bravo

8 Ejemplo #5 Básico Link Local Zone
Ahora existe un link de la SubZona por Defautl a la SubZona Traversal.. En este momento al existir este link las llamadas que requieren el gateway de SIP a H.323 pueden ser ruteadas por la SubZona. Local Zone Default Subzone Traversal SubZone Subzone Carlos A link is a logical connection between two subzones or between a subzone and a zone. Subzone Alfa Subzone Bravo

9 Configuración básica de los Link por Default
Los Links están trazados entre la Zona por Defualt, SubZona por Default y la SubZonaTraversal. Cada usuario puede crera sus SUbZonas, los links por default de las zonas por Default y la SubZona Traversal. Default Zone Local Zone Default Subzone Traversal SubZone Subzone Carlos Subzone Alfa A link is a logical connection between two subzones or between a subzone and a zone. Subzone Bravo
