CIRCUITOS DIGITALES II
DESARROLLO QUIZ No.1 CIRCUITOS DIGITALES II
3

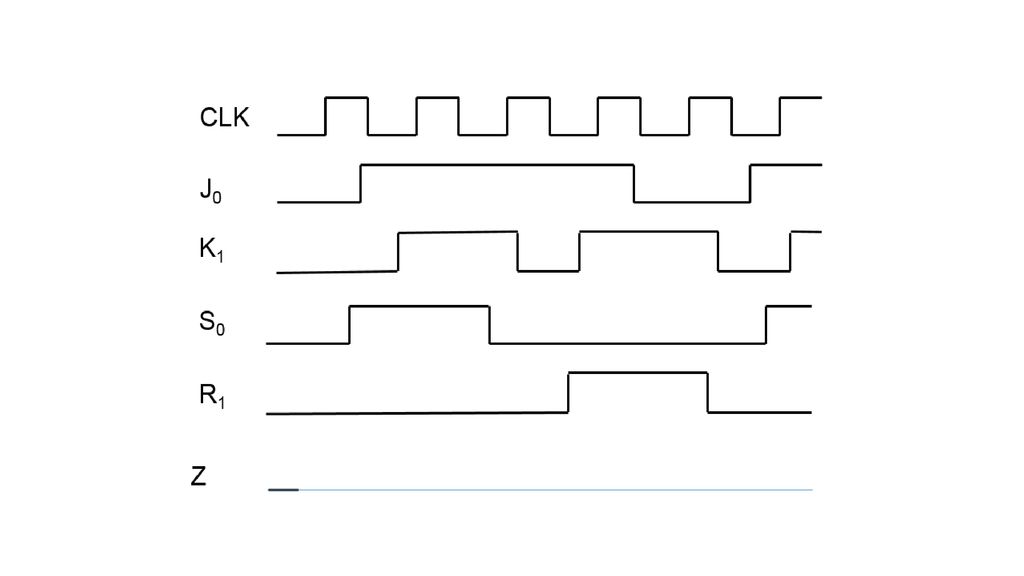

Las señales asíncronas, se encuentran desactivadas.
Los Flip Flops funcionan con el flanco de bajada del reloj. Se realizan primero las señales de salida del Flip Flop 0 El proceso se continua hallando las señales de salida del Flip Flop 1
4

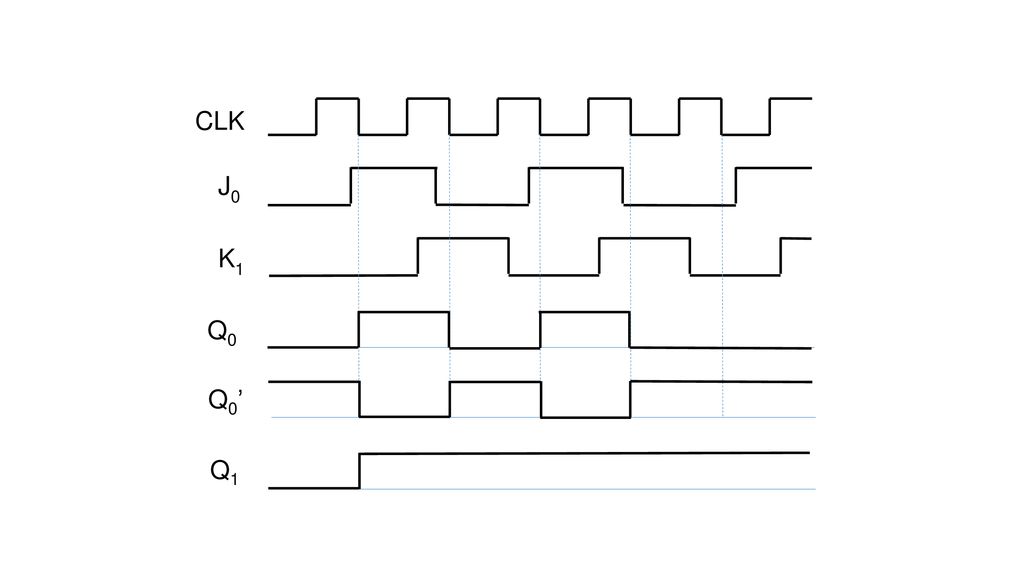

CLK J0 K1 Q0 Q0’ Q1
5

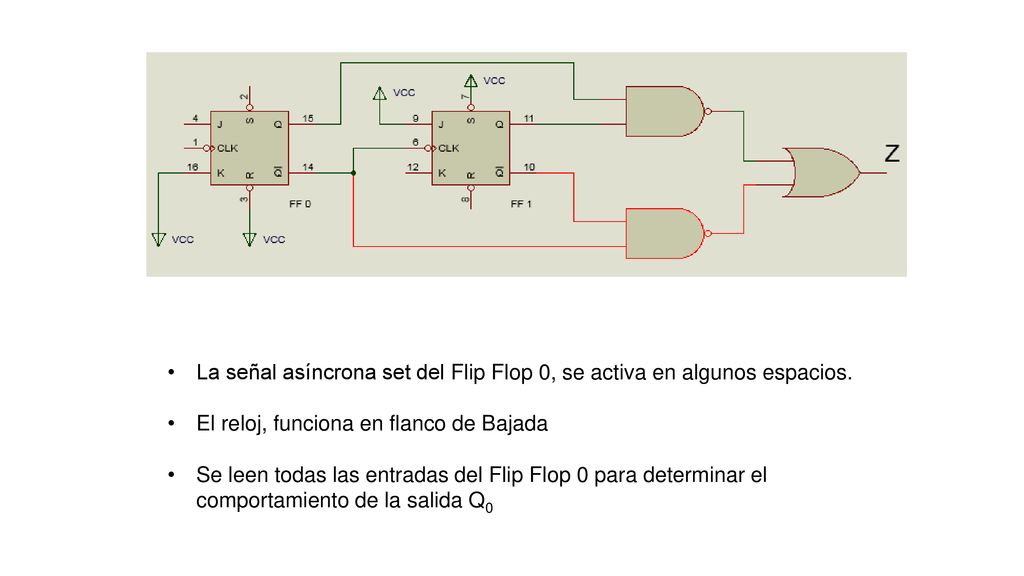

La señal asíncrona set del Flip Flop 0, se activa en algunos espacios.
El reloj, funciona en flanco de Bajada Se leen todas las entradas del Flip Flop 0 para determinar el comportamiento de la salida Q0
6

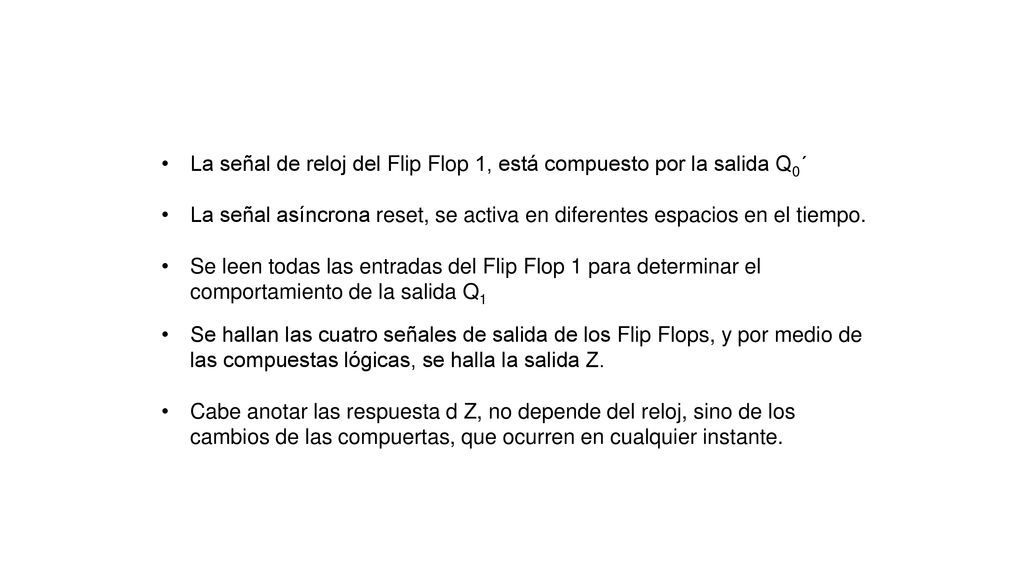

La señal de reloj del Flip Flop 1, está compuesto por la salida Q0´
La señal asíncrona reset, se activa en diferentes espacios en el tiempo. Se leen todas las entradas del Flip Flop 1 para determinar el comportamiento de la salida Q1 Se hallan las cuatro señales de salida de los Flip Flops, y por medio de las compuestas lógicas, se halla la salida Z. Cabe anotar las respuesta d Z, no depende del reloj, sino de los cambios de las compuertas, que ocurren en cualquier instante.
8

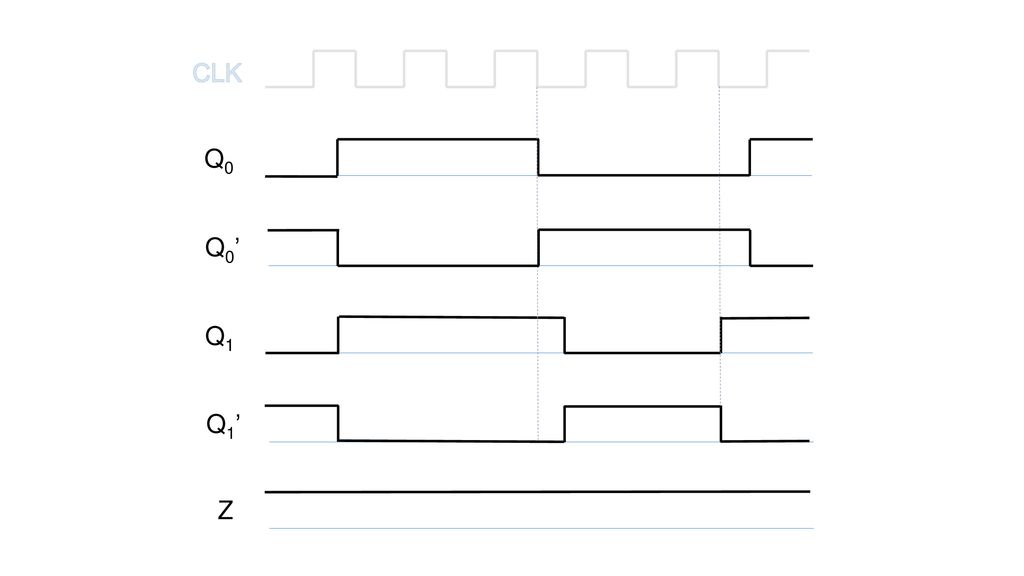

Q0 Q0’ Q1 Q1’ CLK Z
