2. Encuentre los valores mínimo y máximo de ri ,si Vi varia entre 80 V y 100 (9 puntos) Z1: 1N4740A Z2: 1N4733A Z1 Z2 ri + - vi 430Ω 200Ω 100Ω.

Presentación del tema: "2. Encuentre los valores mínimo y máximo de ri ,si Vi varia entre 80 V y 100 (9 puntos) Z1: 1N4740A Z2: 1N4733A Z1 Z2 ri + - vi 430Ω 200Ω 100Ω."— Transcripción de la presentación:

1 2. Encuentre los valores mínimo y máximo de ri ,si Vi varia entre 80 V y 100 (9 puntos)
Z1: 1N4740A Z2: 1N4733A Z1 Z2 ri + - vi 430Ω 200Ω 100Ω

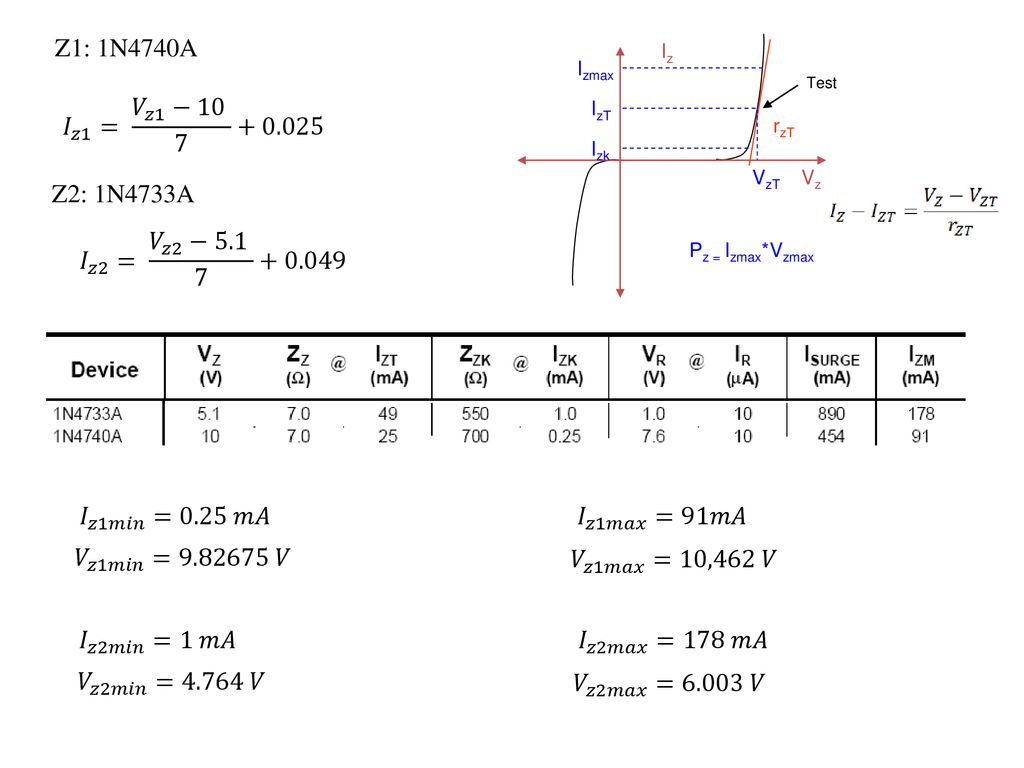

2 Z1: 1N4740A rzT Vz Iz Izk IzT Izmax VzT Test Pz = Izmax*Vzmax 𝐼 𝑧1 = 𝑉 𝑧1 − Z2: 1N4733A 𝐼 𝑧2 = 𝑉 𝑧2 − 𝐼 𝑧1𝑚𝑖𝑛 =0.25 𝑚𝐴 𝐼 𝑧1𝑚𝑎𝑥 =91𝑚𝐴 𝑉 𝑧1𝑚𝑖𝑛 = 𝑉 𝑉 𝑧1𝑚𝑎𝑥 =10,462 𝑉 𝐼 𝑧2𝑚𝑖𝑛 =1 𝑚𝐴 𝐼 𝑧2𝑚𝑎𝑥 =178 𝑚𝐴 𝑉 𝑧2𝑚𝑖𝑛 =4.764 𝑉 𝑉 𝑧2𝑚𝑎𝑥 =6.003 𝑉

3 vi ri 𝐼 𝑅1 𝐼 𝑅3 𝐼 𝑇 Z1 𝐼 𝑍1 430Ω Z1: 1N4740A 100Ω - Z2: 1N4733A 𝐼 𝑅2
+ - vi 100Ω 𝐼 𝑅2 Z2: 1N4733A Z2 200Ω 𝐼 𝑍2 1. Encuentre los valores mínimo y máximo de ri ,si Vi varia entre 80 V y 100 (7 puntos) 𝑉 𝑍1 =100 𝐼 𝑅1 𝑉 𝑖 = 𝐼 𝑇 𝑟 𝑖 + 𝑉 𝑍1 + 𝑉 𝑍2 𝑉 𝑍2 =200 𝐼 𝑅2 𝐼 𝑇 = 𝐼 𝑍1 + 𝐼 𝑅1 + 𝐼 𝑅3 𝐼 𝑍1 + 𝐼 𝑅1 = 𝐼 𝑍2 + 𝐼 𝑅2 𝑉 𝑍1 + 𝑉 𝑍2 =100 𝐼 𝑅3

4 vi ri 𝐼 𝑅1 𝐼 𝑇 𝐼 𝑅3 Z1 𝐼 𝑍1 430Ω Z1: 1N4740A - 100Ω 𝐼 𝑅2 Z2: 1N4733A

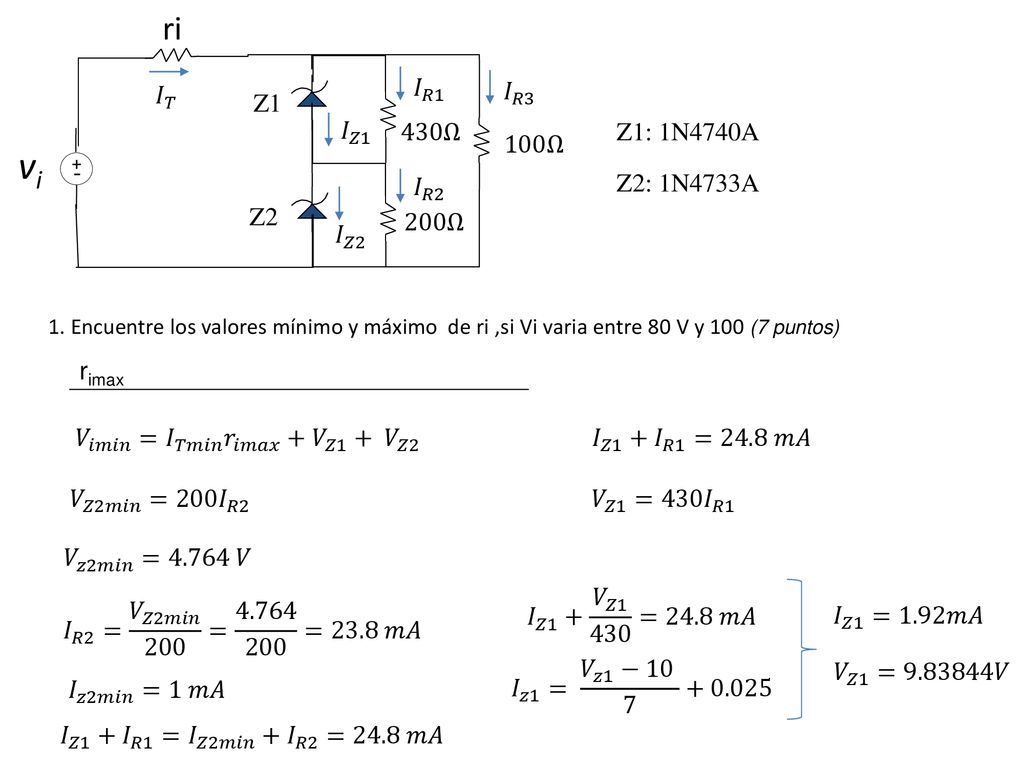

+ - vi 100Ω 𝐼 𝑅2 Z2: 1N4733A Z2 200Ω 𝐼 𝑍2 1. Encuentre los valores mínimo y máximo de ri ,si Vi varia entre 80 V y 100 (7 puntos) rimax 𝑉 𝑖𝑚𝑖𝑛 = 𝐼 𝑇𝑚𝑖𝑛 𝑟 𝑖𝑚𝑎𝑥 + 𝑉 𝑍1 + 𝑉 𝑍2 𝐼 𝑍1 + 𝐼 𝑅1 =24.8 𝑚𝐴 𝑉 𝑍2𝑚𝑖𝑛 =200 𝐼 𝑅2 𝑉 𝑍1 =430 𝐼 𝑅1 𝑉 𝑧2𝑚𝑖𝑛 =4.764 𝑉 𝐼 𝑍1 + 𝑉 𝑍 =24.8 𝑚𝐴 𝐼 𝑅2 = 𝑉 𝑍2𝑚𝑖𝑛 200 = =23.8 𝑚𝐴 𝐼 𝑍1 =1.92𝑚𝐴 𝐼 𝑧1 = 𝑉 𝑧1 − 𝑉 𝑍1 = 𝑉 𝐼 𝑧2𝑚𝑖𝑛 =1 𝑚𝐴 𝐼 𝑍1 + 𝐼 𝑅1 = 𝐼 𝑍2𝑚𝑖𝑛 + 𝐼 𝑅2 =24.8 𝑚𝐴

5 vi ri 𝐼 𝑅1 𝐼 𝑇 𝐼 𝑅3 Z1 𝐼 𝑍1 430Ω Z1: 1N4740A - 100Ω 𝐼 𝑅2 Z2: 1N4733A
+ - vi 100Ω 𝐼 𝑅2 Z2: 1N4733A Z2 200Ω 𝐼 𝑍2 1. Encuentre los valores mínimo y máximo de ri ,si Vi varia entre 80 V y 100 (7 puntos) rimax 𝑉 𝑖𝑚𝑖𝑛 = 𝐼 𝑇𝑚𝑖𝑛 𝑟 𝑖𝑚𝑎𝑥 + 𝑉 𝑍1 + 𝑉 𝑍2 𝐼 𝑍1 + 𝐼 𝑅1 =24.8 𝑚𝐴 𝑉 𝑧2𝑚𝑖𝑛 =4.764 𝑉 𝐼 𝑇 = 𝐼 𝑍1 + 𝐼 𝑅1 + 𝐼 𝑅3 = 𝑚𝐴 𝑉 𝑍1 = 𝑉 𝑉 𝑖𝑚𝑖𝑛 = 𝐼 𝑇𝑚𝑖𝑛 𝑟 𝑖𝑚𝑎𝑥 + 𝑉 𝑍1 + 𝑉 𝑍2 𝑉 𝑍1 + 𝑉 𝑍2 =100 𝐼 𝑅3 𝑟 𝑖𝑚𝑎𝑥 = 𝑉 𝑖𝑚𝑖𝑛 − 𝑉 𝑍1 − 𝑉 𝑍2 𝐼 𝑇𝑚𝑖𝑛 =382.8 Ω 𝐼 𝑅3 = 𝑉 𝑍1 + 𝑉 𝑍 = =146 𝑚𝐴

6 vi ri 𝐼 𝑅1 𝐼 𝑇 𝐼 𝑅3 Z1 𝐼 𝑍1 430Ω Z1: 1N4740A - 100Ω 𝐼 𝑅2 Z2: 1N4733A

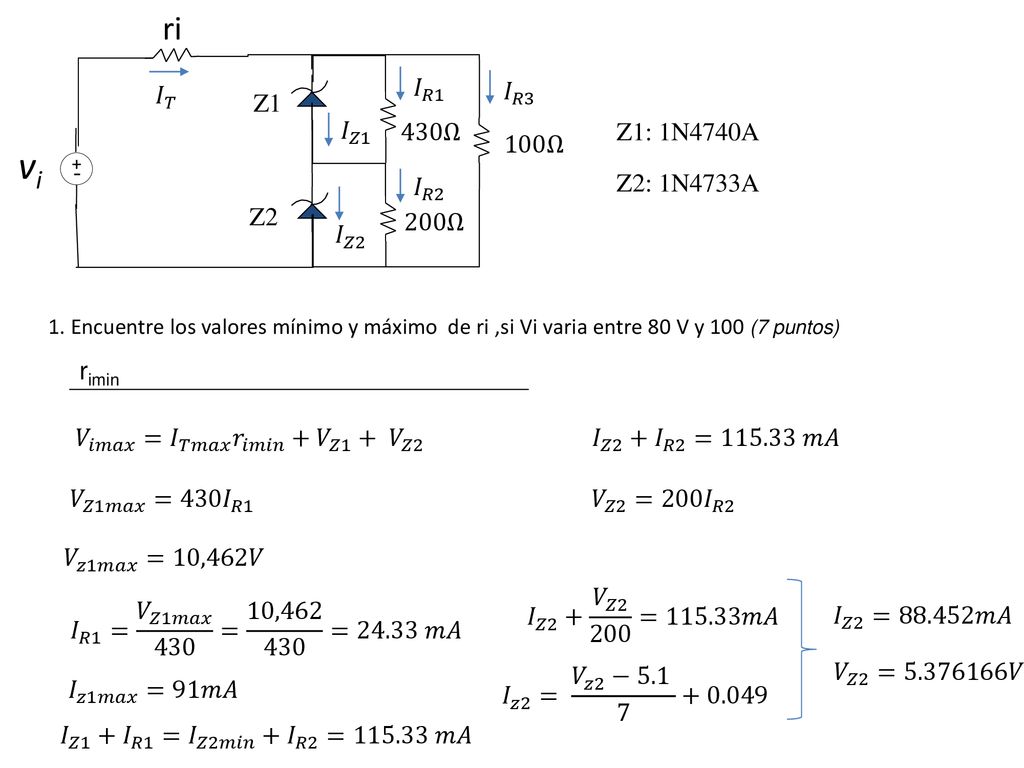

+ - vi 100Ω 𝐼 𝑅2 Z2: 1N4733A Z2 200Ω 𝐼 𝑍2 1. Encuentre los valores mínimo y máximo de ri ,si Vi varia entre 80 V y 100 (7 puntos) rimin 𝑉 𝑖𝑚𝑎𝑥 = 𝐼 𝑇𝑚𝑎𝑥 𝑟 𝑖𝑚𝑖𝑛 + 𝑉 𝑍1 + 𝑉 𝑍2 𝐼 𝑍2 + 𝐼 𝑅2 = 𝑚𝐴 𝑉 𝑍1𝑚𝑎𝑥 =430 𝐼 𝑅1 𝑉 𝑍2 =200 𝐼 𝑅2 𝑉 𝑧1𝑚𝑎𝑥 =10,462𝑉 𝐼 𝑍2 + 𝑉 𝑍 =115.33𝑚𝐴 𝐼 𝑅1 = 𝑉 𝑍1𝑚𝑎𝑥 430 = 10, =24.33 𝑚𝐴 𝐼 𝑍2 =88.452𝑚𝐴 𝑉 𝑍2 = 𝑉 𝐼 𝑧2 = 𝑉 𝑧2 − 𝐼 𝑧1𝑚𝑎𝑥 =91𝑚𝐴 𝐼 𝑍1 + 𝐼 𝑅1 = 𝐼 𝑍2𝑚𝑖𝑛 + 𝐼 𝑅2 = 𝑚𝐴

7 vi ri 𝐼 𝑅1 𝐼 𝑇 𝐼 𝑅3 Z1 𝐼 𝑍1 430Ω Z1: 1N4740A - 100Ω 𝐼 𝑅2 Z2: 1N4733A
+ - vi 100Ω 𝐼 𝑅2 Z2: 1N4733A Z2 200Ω 𝐼 𝑍2 1. Encuentre los valores mínimo y máximo de ri ,si Vi varia entre 80 V y 100 (7 puntos) rimin 𝑉 𝑖𝑚𝑎𝑥 = 𝐼 𝑇𝑚𝑎𝑥 𝑟 𝑖𝑚𝑖𝑛 + 𝑉 𝑍1 + 𝑉 𝑍2 𝐼 𝑍1 + 𝐼 𝑅1 = 𝑚𝐴 𝑉 𝑧1𝑚𝑎𝑥 =10,462𝑉 𝐼 𝑇 = 𝐼 𝑍1 + 𝐼 𝑅1 + 𝐼 𝑅3 = 𝑚𝐴 𝑉 𝑍2 = 𝑉 𝑉 𝑖𝑚𝑎𝑥 = 𝐼 𝑇𝑚𝑎𝑥 𝑟 𝑖𝑚𝑖𝑛 + 𝑉 𝑍1 + 𝑉 𝑍2 𝑉 𝑍1 + 𝑉 𝑍2 =100 𝐼 𝑅3 𝑟 𝑖𝑚𝑖𝑛 = 𝑉 𝑖𝑚𝑎𝑥 − 𝑉 𝑍1 − 𝑉 𝑍2 𝐼 𝑇𝑚𝑎𝑥 =307.48Ω 𝐼 𝑅3 = 𝑉 𝑍1 + 𝑉 𝑍 = = 𝑚𝐴
