1 TEOREMA DE NORTON

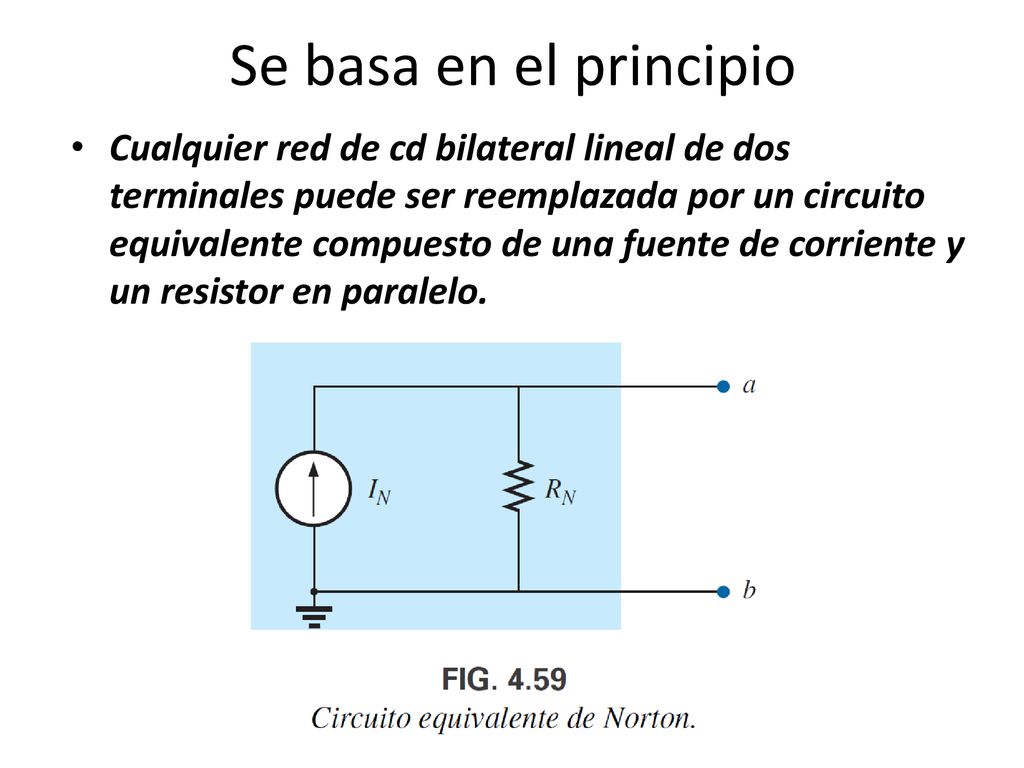

2 Se basa en el principio Cualquier red de cd bilateral lineal de dos terminales puede ser reemplazada por un circuito equivalente compuesto de una fuente de corriente y un resistor en paralelo.

3 Equivalencia de un circuito de Norton Thénvenin.

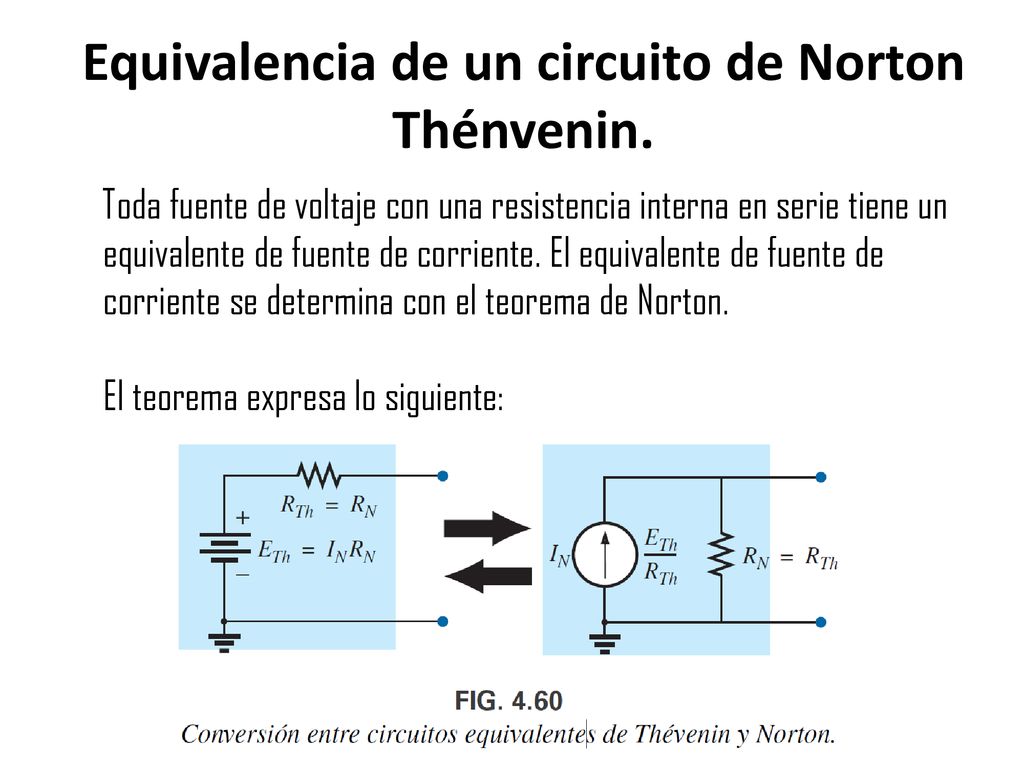

Toda fuente de voltaje con una resistencia interna en serie tiene un equivalente de fuente de corriente. El equivalente de fuente de corriente se determina con el teorema de Norton. El teorema expresa lo siguiente:

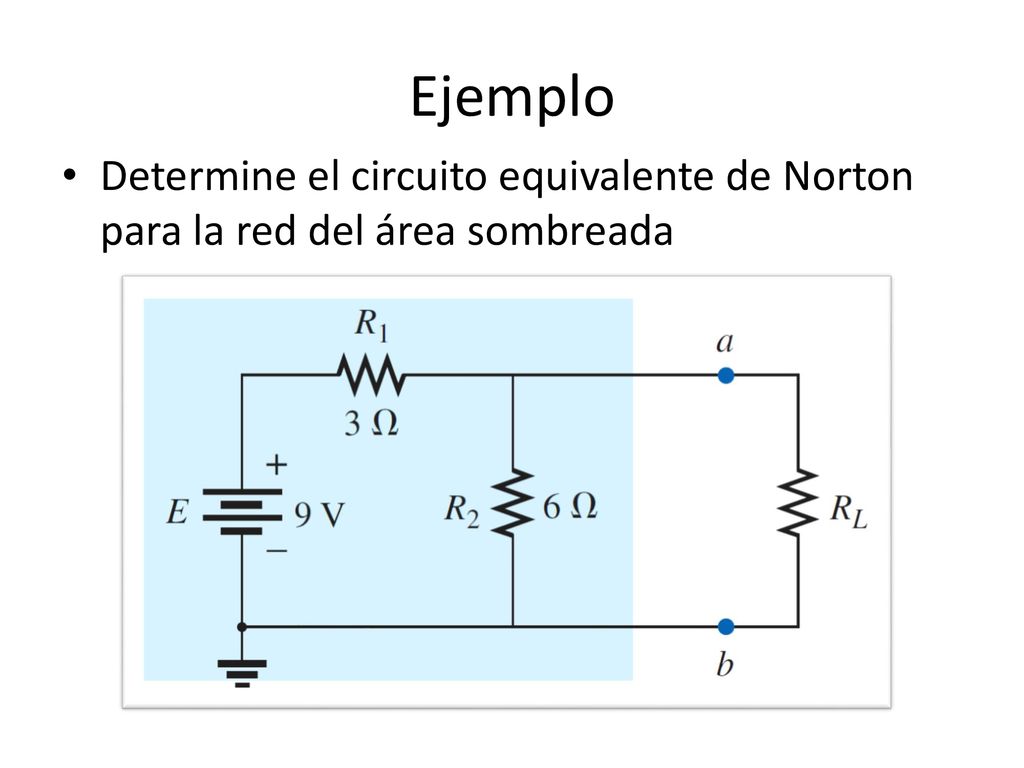

4 Ejemplo Determine el circuito equivalente de Norton para la red del área sombreada

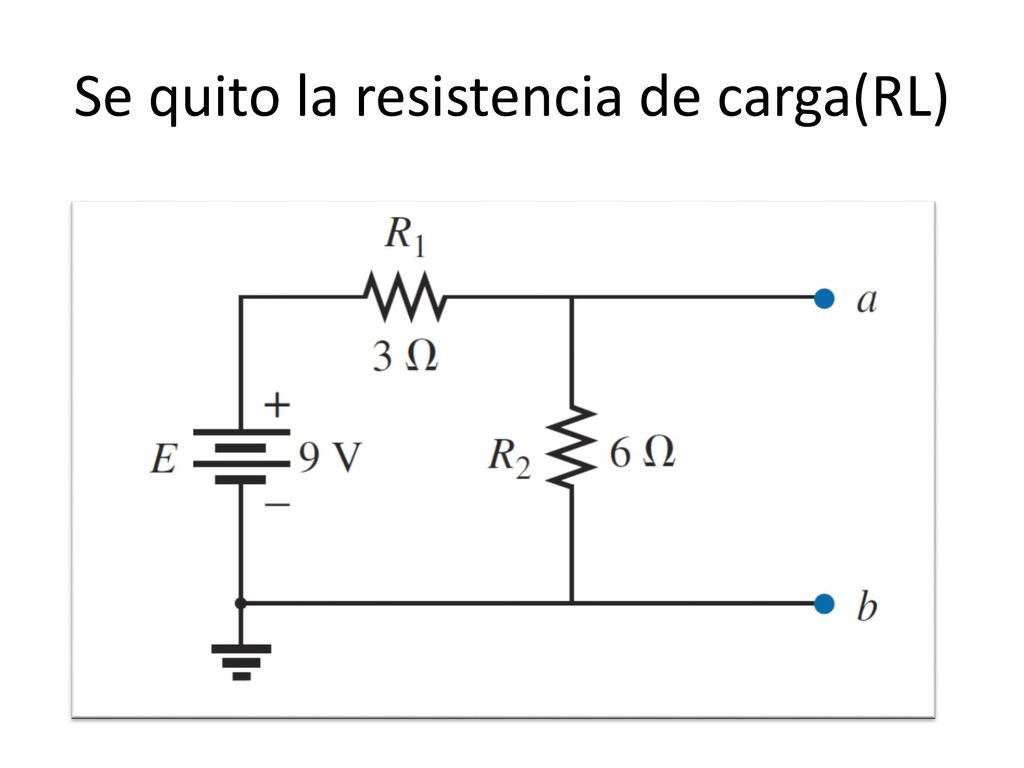

5 Se quito la resistencia de carga(RL)

6 Calcular resistencia de Norton.

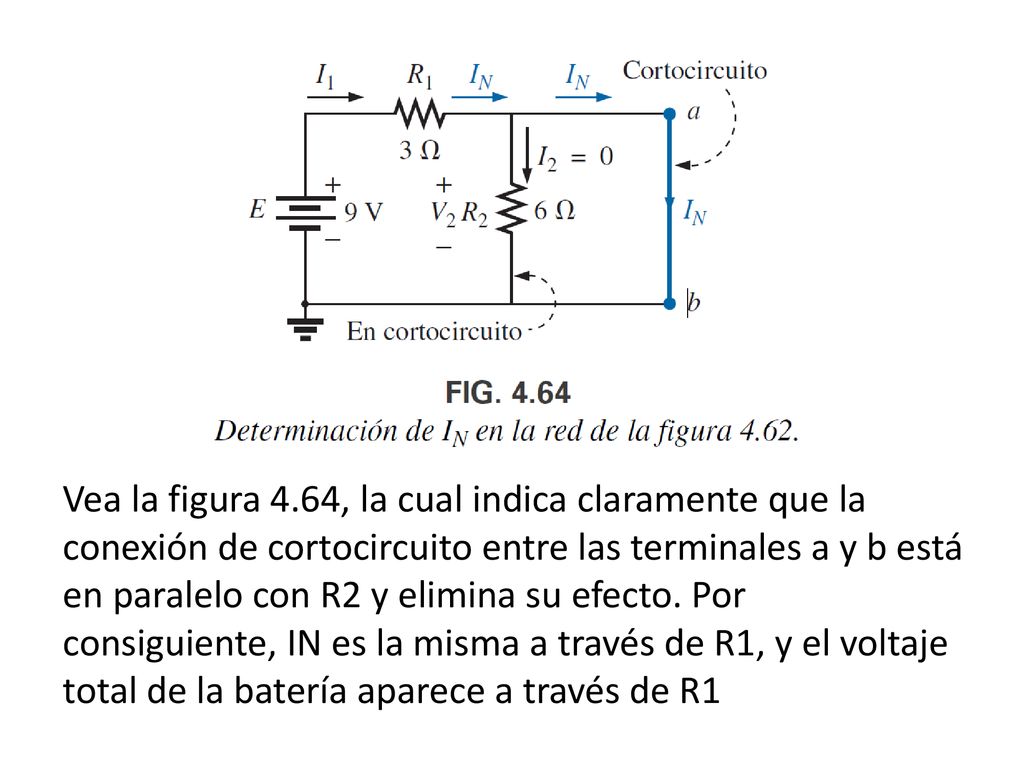

7 Vea la figura 4.64, la cual indica claramente que la conexión de cortocircuito entre las terminales a y b está en paralelo con R2 y elimina su efecto. Por consiguiente, IN es la misma a través de R1, y el voltaje total de la batería aparece a través de R1

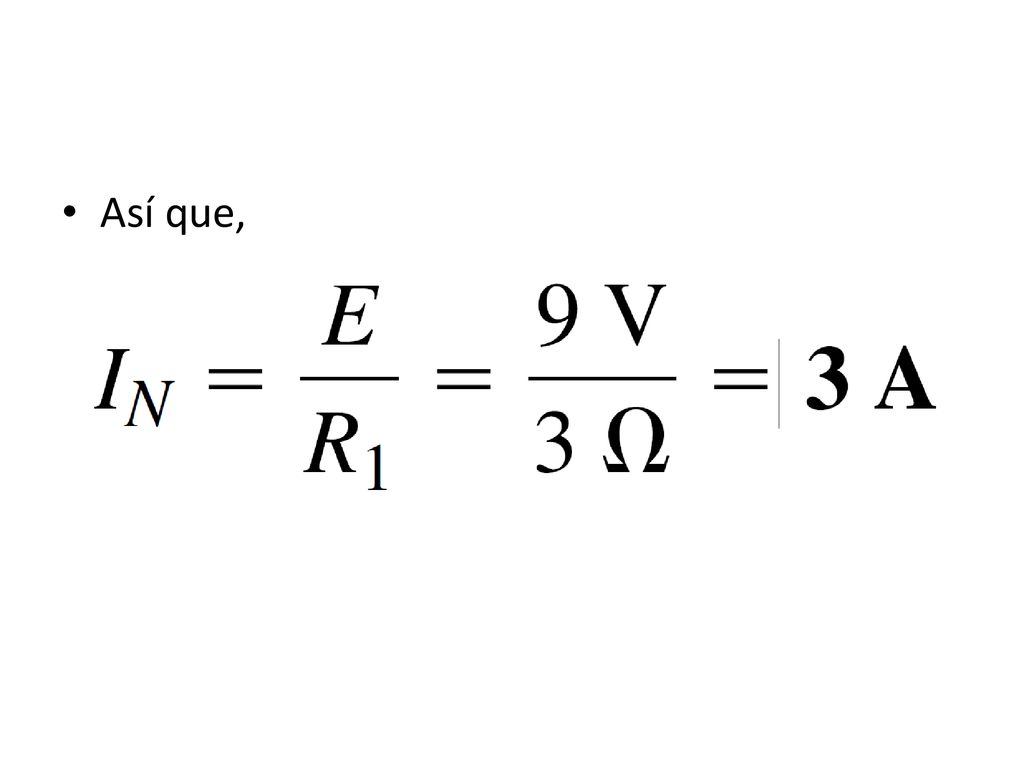

8 Así que,

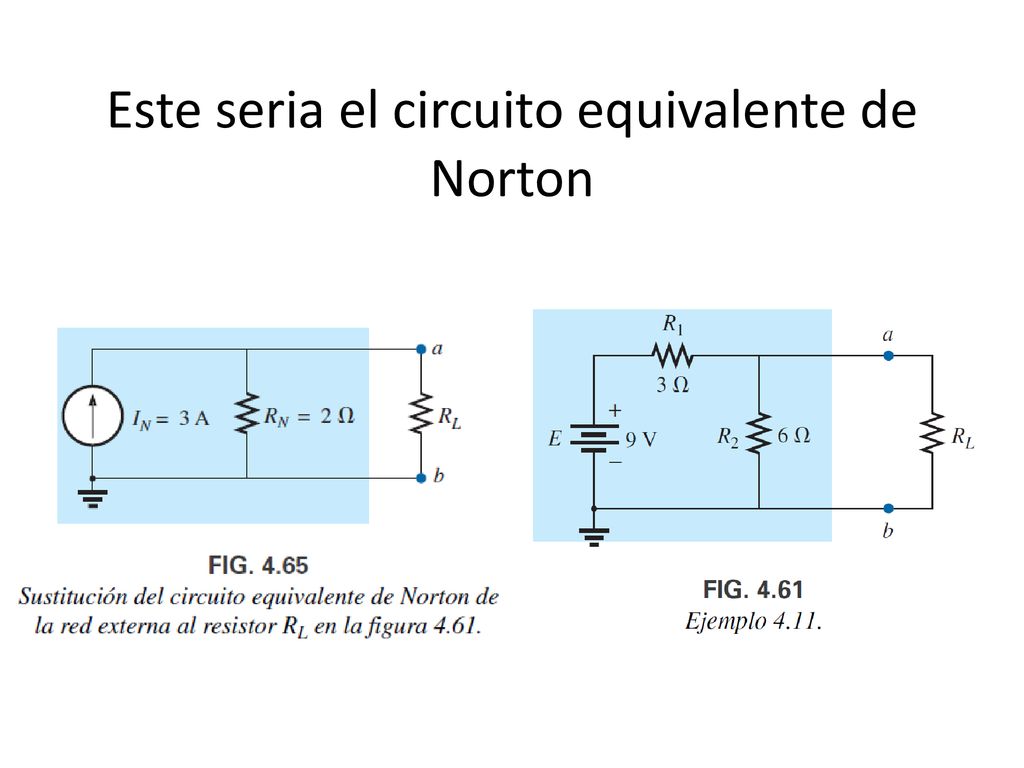

9 Este seria el circuito equivalente de Norton

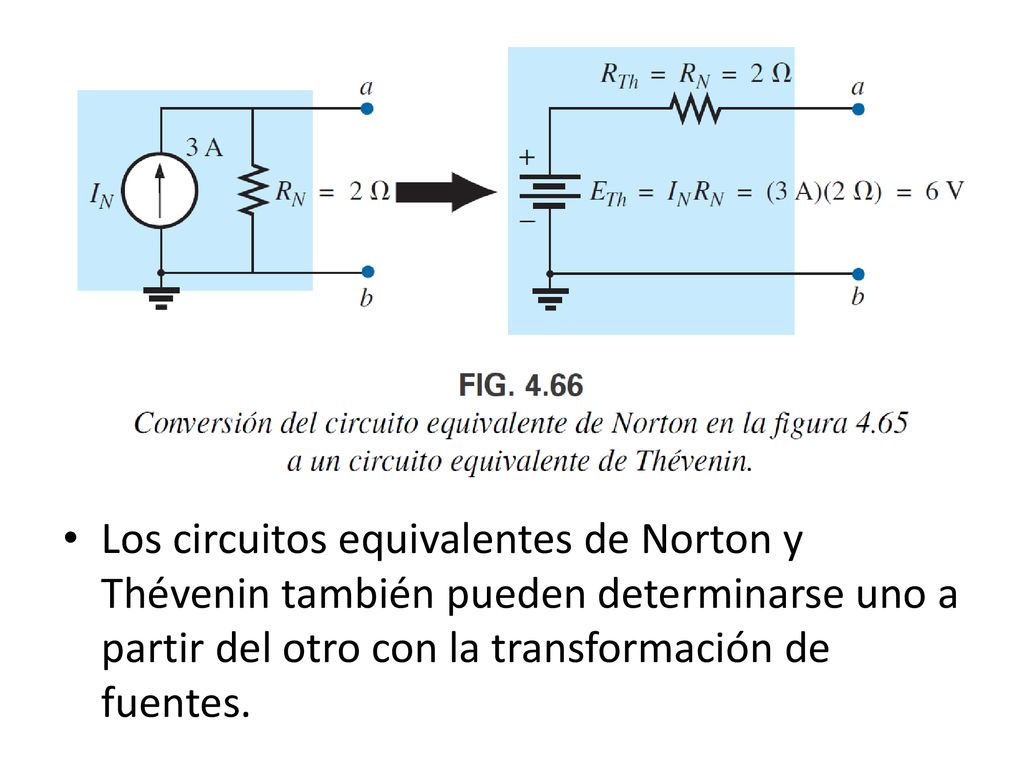

10 Los circuitos equivalentes de Norton y Thévenin también pueden determinarse uno a partir del otro con la transformación de fuentes.
