1 Característica Exterior del Alternador

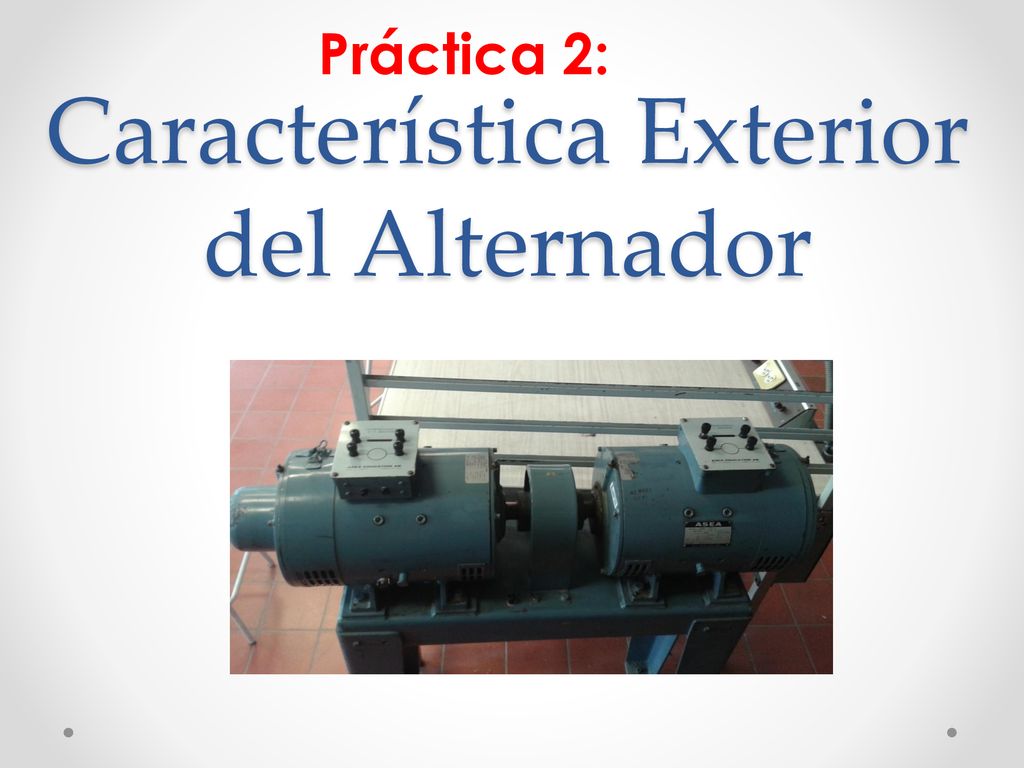

Práctica 2: Característica Exterior del Alternador

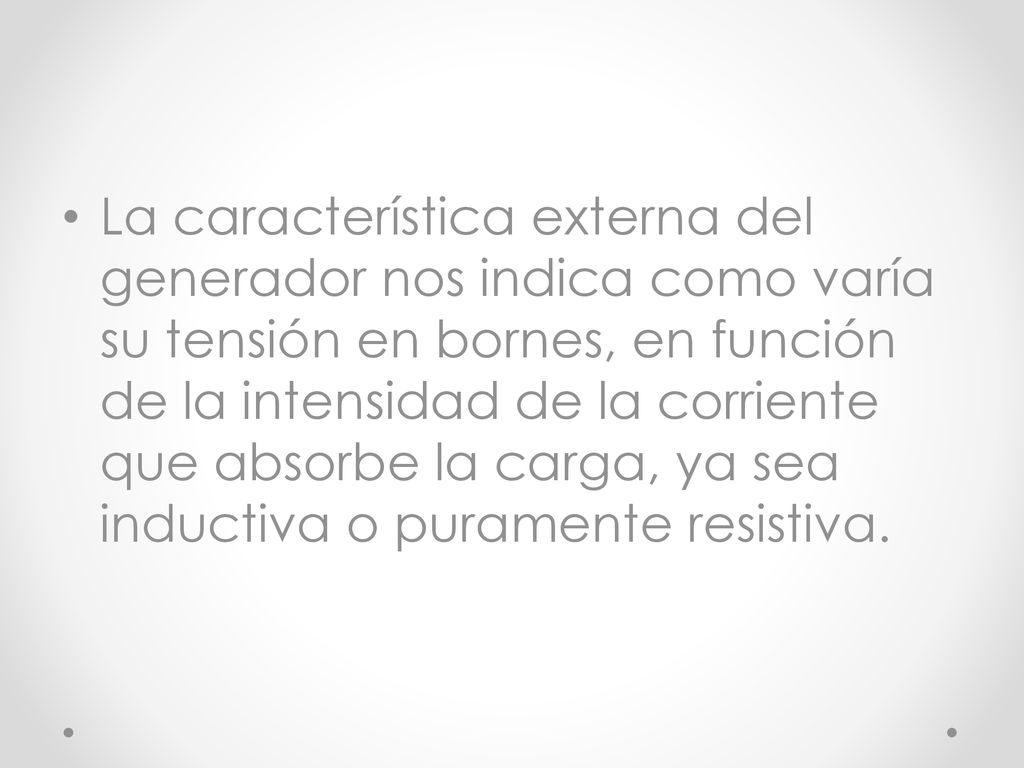

2 La característica externa del generador nos indica como varía su tensión en bornes, en función de la intensidad de la corriente que absorbe la carga, ya sea inductiva o puramente resistiva.

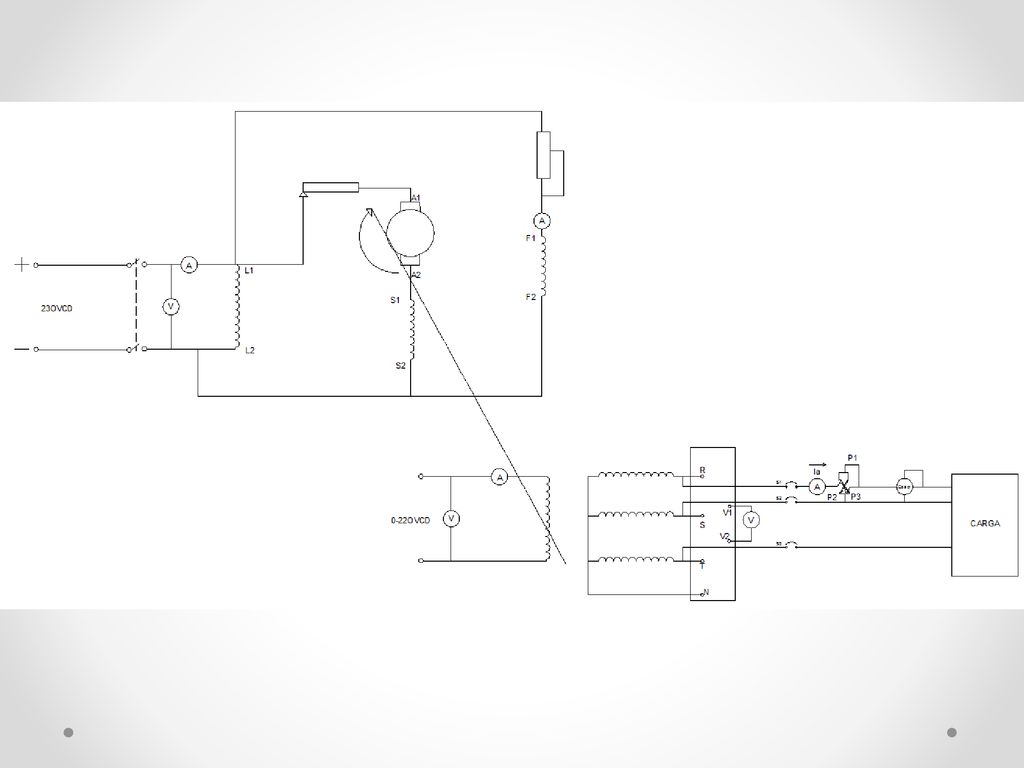

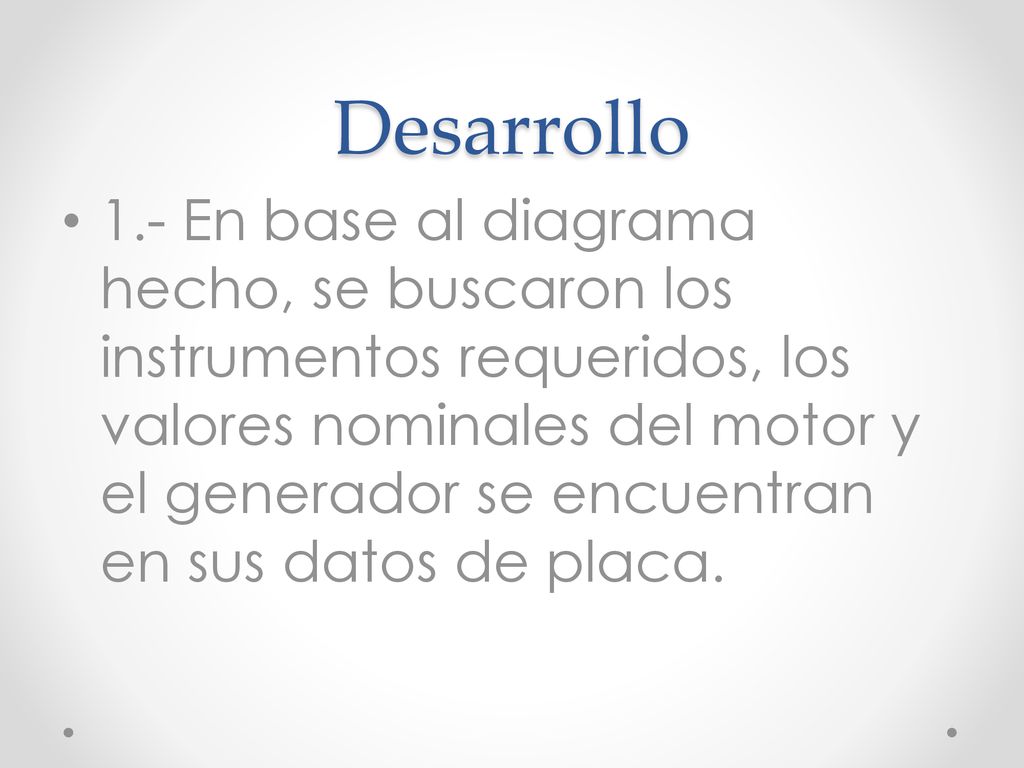

3 Desarrollo 1.- En base al diagrama hecho, se buscaron los instrumentos requeridos, los valores nominales del motor y el generador se encuentran en sus datos de placa.

4

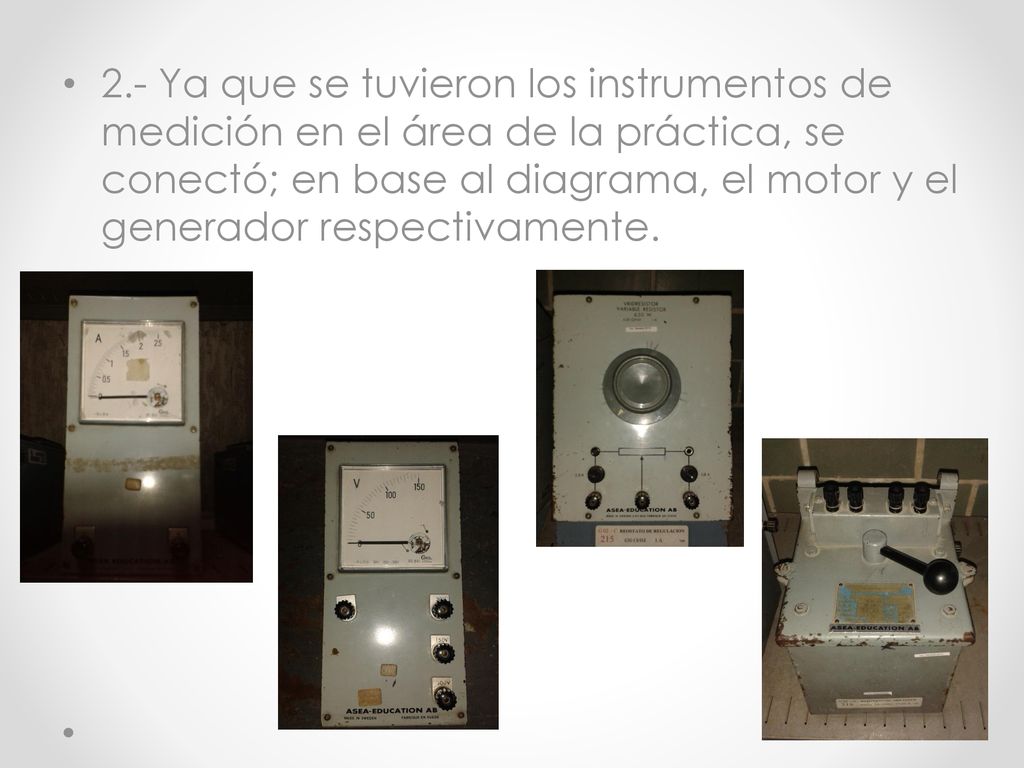

5 2.- Ya que se tuvieron los instrumentos de medición en el área de la práctica, se conectó; en base al diagrama, el motor y el generador respectivamente.

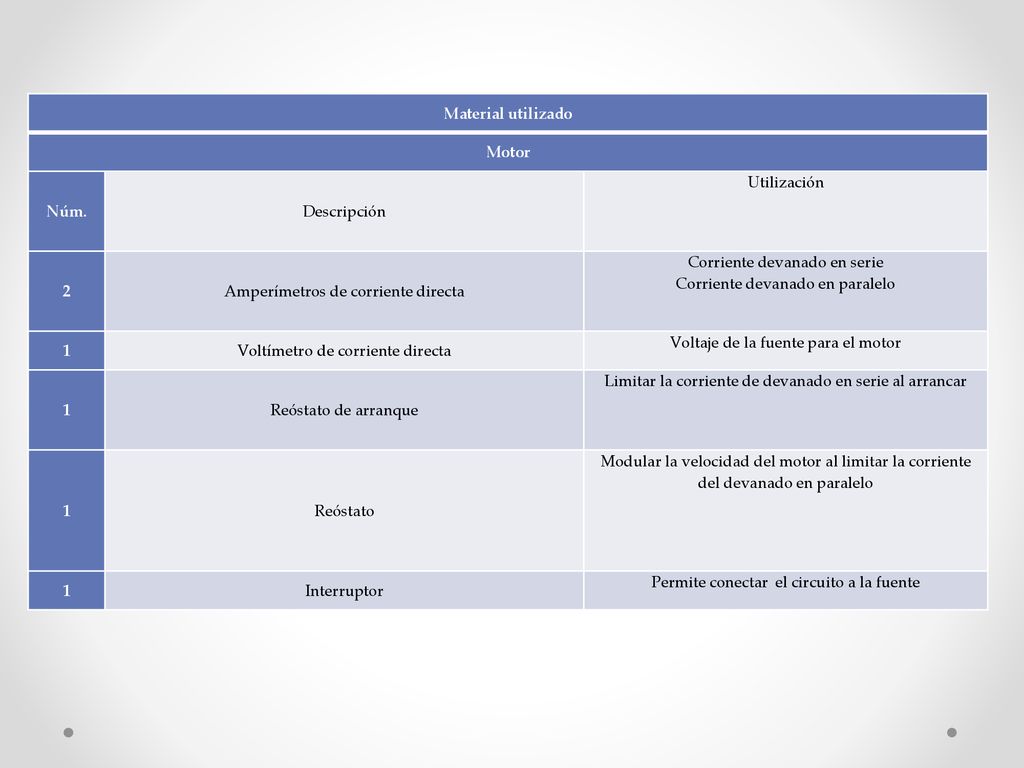

6 Material utilizado Motor Núm. 2 1
Descripción Utilización 2 Amperímetros de corriente directa Corriente devanado en serie Corriente devanado en paralelo 1 Voltímetro de corriente directa Voltaje de la fuente para el motor Reóstato de arranque Limitar la corriente de devanado en serie al arrancar Reóstato Modular la velocidad del motor al limitar la corriente del devanado en paralelo Interruptor Permite conectar el circuito a la fuente

7 Material utilizado Alternador Núm. 1
Descripción Utilización 1 Amperímetros de corriente directa Medir la corriente de excitación Voltímetro de corriente directa Voltaje de la fuente para el motor Amperímetro corriente alterna Medir la corriente de las cargas Cos α Medir el factor de potencia Cargas resistivas Generar una corriente Cargas capacitivas Modificar el F.P Cargas inductivas

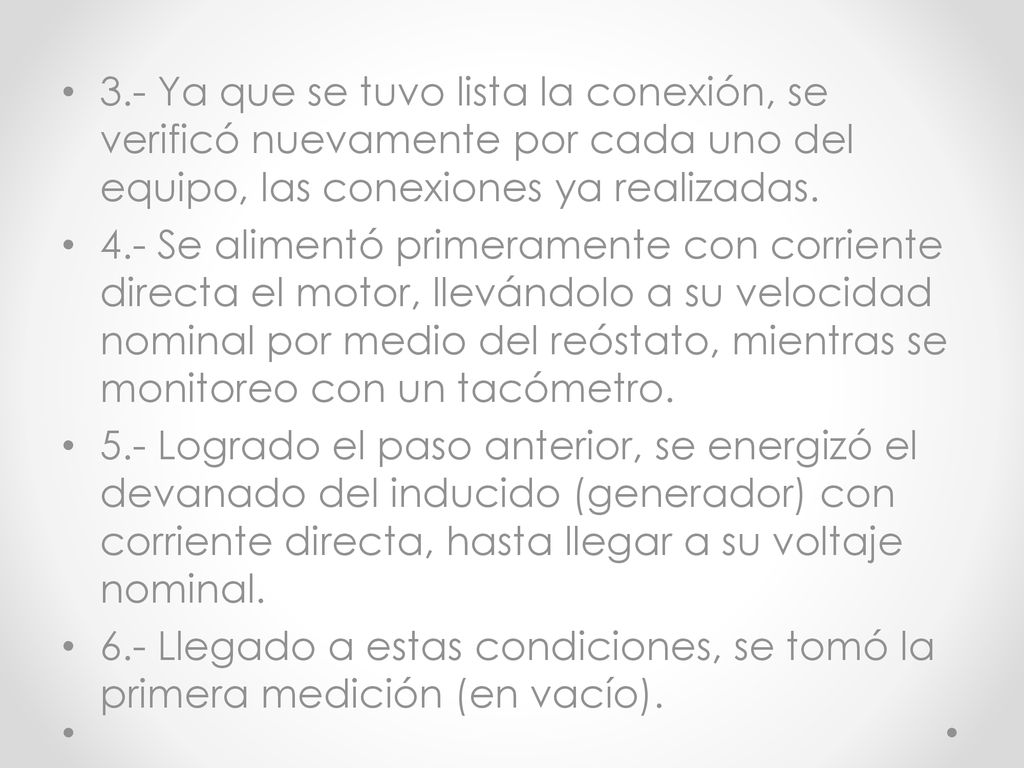

8 3.- Ya que se tuvo lista la conexión, se verificó nuevamente por cada uno del equipo, las conexiones ya realizadas. 4.- Se alimentó primeramente con corriente directa el motor, llevándolo a su velocidad nominal por medio del reóstato, mientras se monitoreo con un tacómetro. 5.- Logrado el paso anterior, se energizó el devanado del inducido (generador) con corriente directa, hasta llegar a su voltaje nominal. 6.- Llegado a estas condiciones, se tomó la primera medición (en vacío).

9 7. - Se le aplicó la carga, ya sea inductiva, resistiva o capacitiva

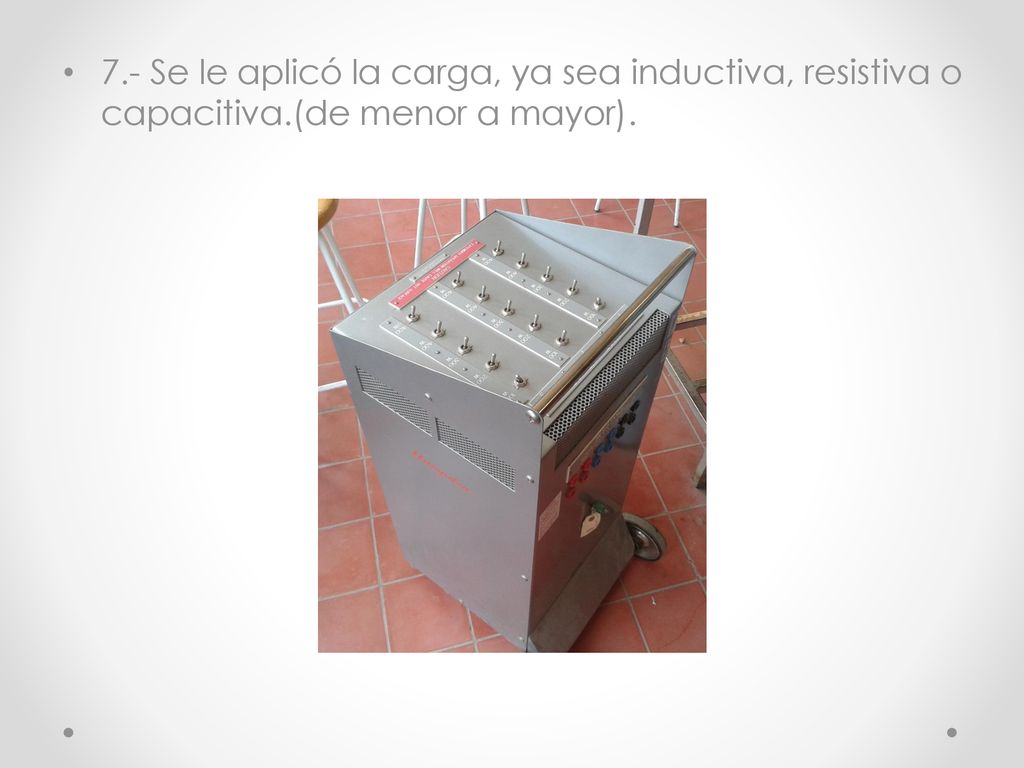

7.- Se le aplicó la carga, ya sea inductiva, resistiva o capacitiva.(de menor a mayor).

10 8.- Por medio de cargas inductivas se corrigió el factor de potencia para medir en las condiciones solicitadas. 9.- Se tomó la siguiente medición. 10.- Se repiten pasos de 7 a 9, hasta llegar a la corriente nominal del generador. 11.- Una vez llegado a la corriente nominal, se toma la última medición, y se disminuyen las cargas de mayor a menor, hasta quitar toda la carga. 12.- Se desenergizó, se analizó los efectos de la máquina durante la práctica. 12.- Se desconectó, y se dejaron instrumentos en su lugar.

11 Mediciones tomadas por cada equipo
Equipo 1 Cos φ = 0.92 Inductivo E Ia Cos φ 52 2.9 0.92 60 2.7 70 2.5 84 2.1 97 1.5 105 0.9 120 0.63

12 Equipo 2 Cos φ = 0.95 Capacitivo
Ia Cos φ 127 141 1.59 0.95 149 3,0 4.4 0.96 5.6

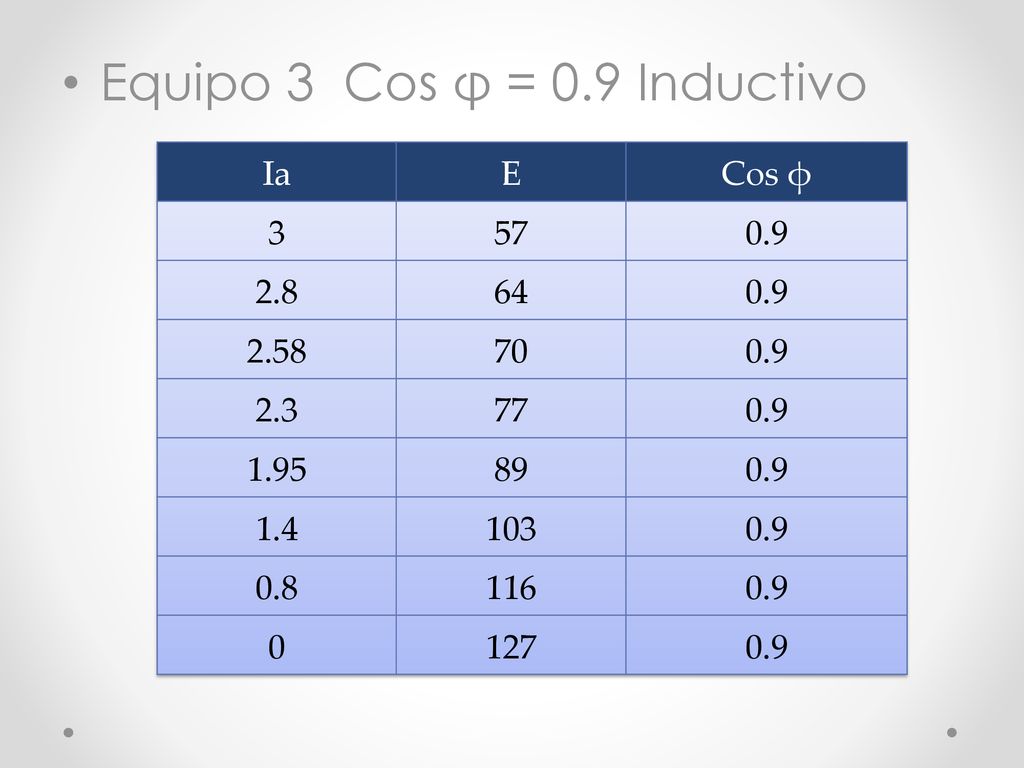

13 Equipo 3 Cos φ = 0.9 Inductivo
Ia E Cos φ 3 57 0.9 2.8 64 2.58 70 2.3 77 1.95 89 1.4 103 0.8 116 127

14 Curvas de la Característica Exterior
Cos φ =0.92 Inductivo Cos φ =0.95 Capacitivo Cos φ =0.9 Inductivo

15 Cos ϕ = 0.92 Inductivo

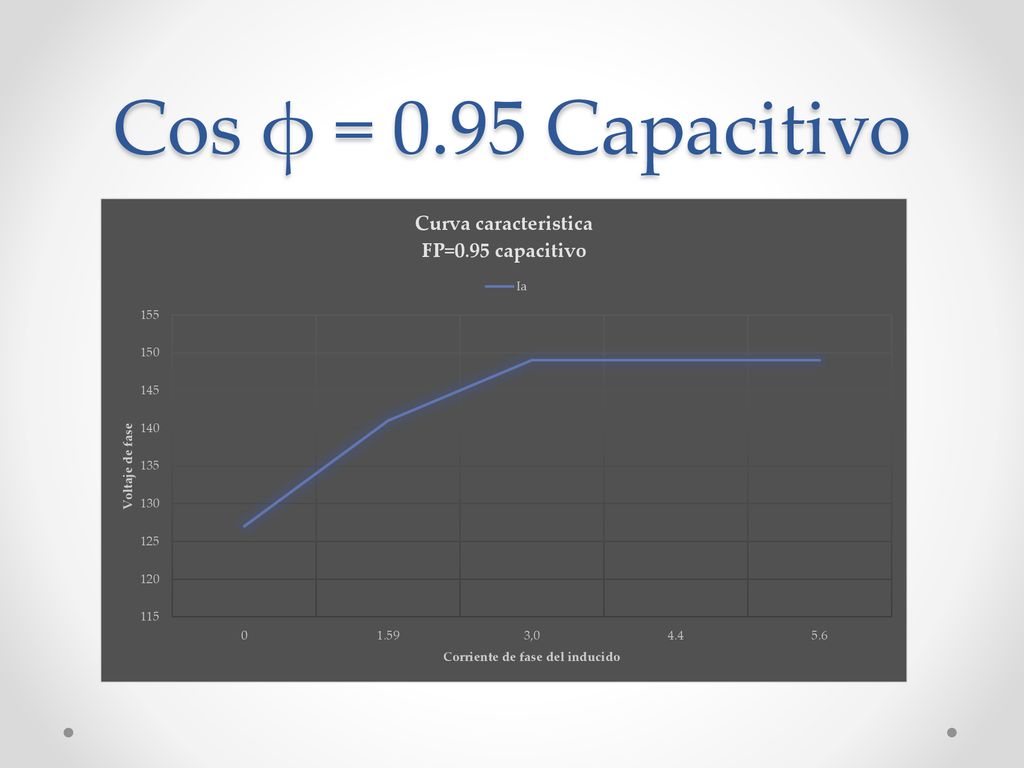

16 Cos φ = 0.95 Capacitivo

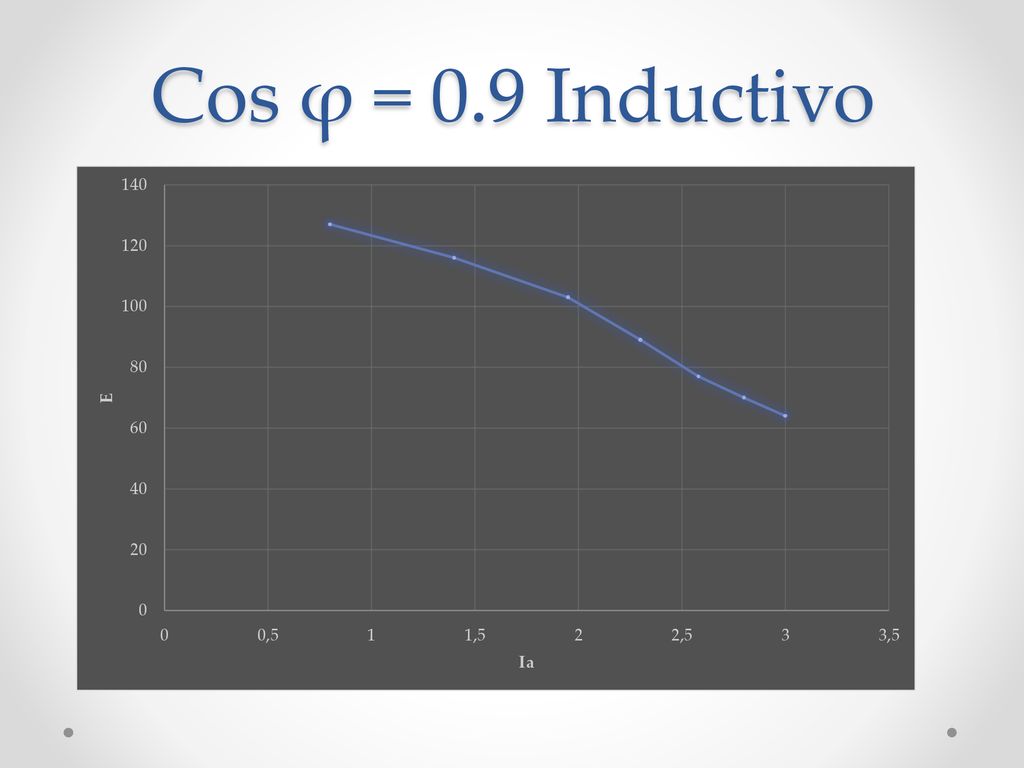

17 Cos ϕ = 0.9 Inductivo

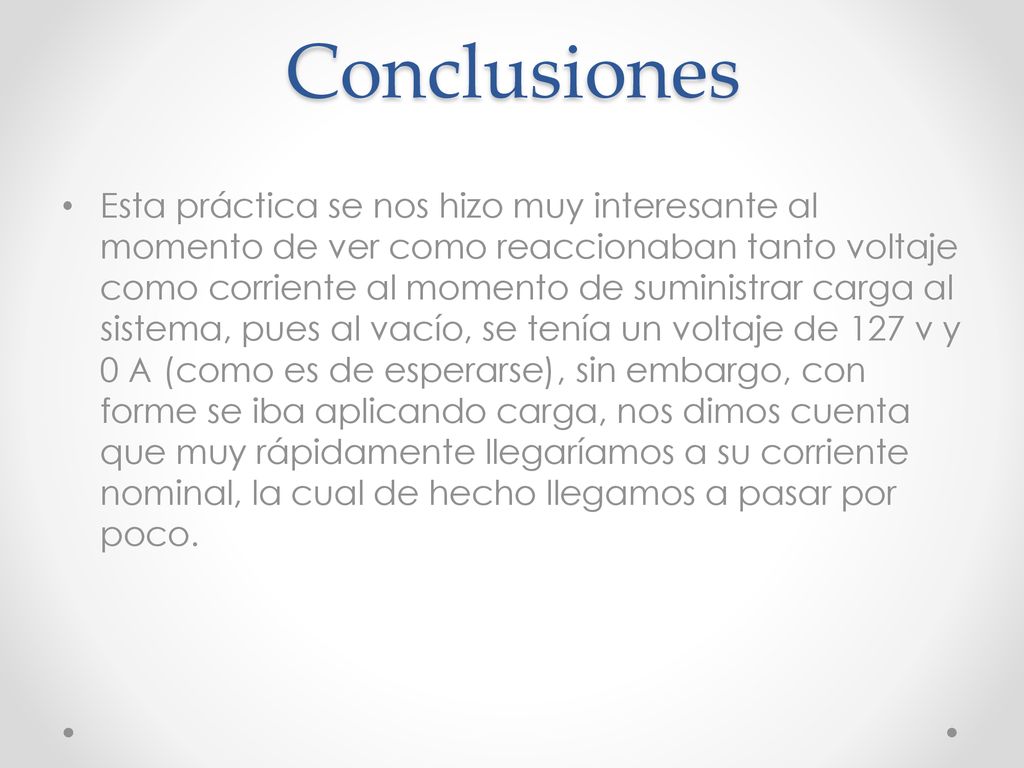

18 Conclusiones Esta práctica se nos hizo muy interesante al momento de ver como reaccionaban tanto voltaje como corriente al momento de suministrar carga al sistema, pues al vacío, se tenía un voltaje de 127 v y 0 A (como es de esperarse), sin embargo, con forme se iba aplicando carga, nos dimos cuenta que muy rápidamente llegaríamos a su corriente nominal, la cual de hecho llegamos a pasar por poco.

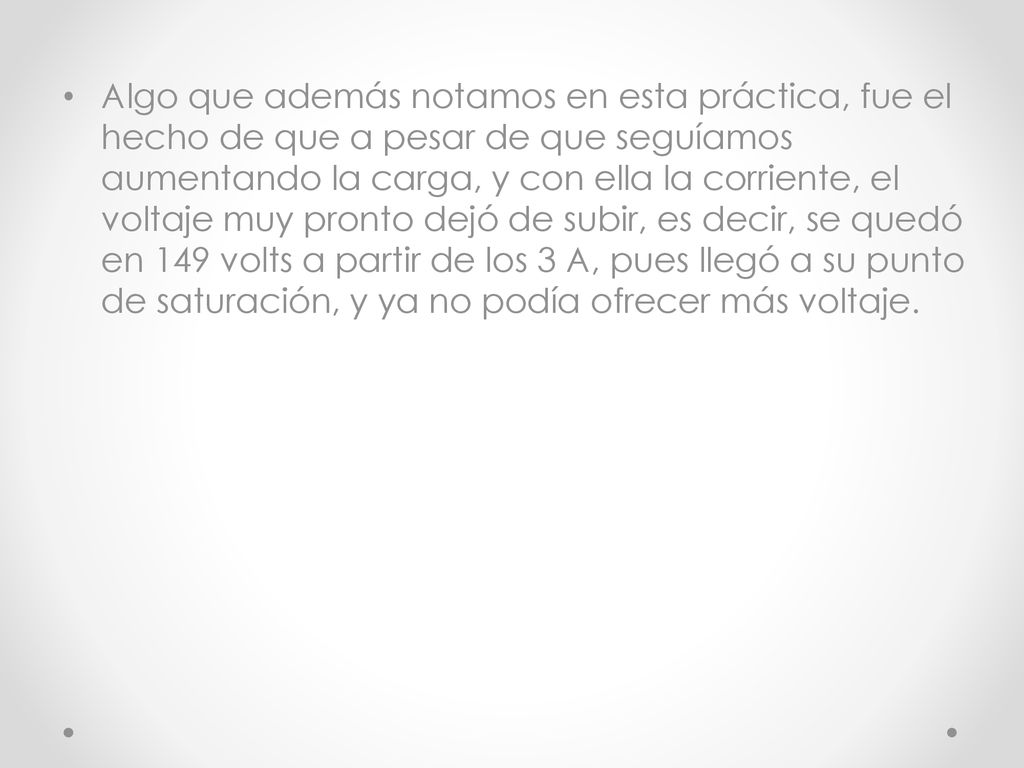

19 Algo que además notamos en esta práctica, fue el hecho de que a pesar de que seguíamos aumentando la carga, y con ella la corriente, el voltaje muy pronto dejó de subir, es decir, se quedó en 149 volts a partir de los 3 A, pues llegó a su punto de saturación, y ya no podía ofrecer más voltaje.

20 Equipo 2: Josué Ezequiel Moreno García Pedro Ángel Gómez Vargas
Deyanira del Mar Quezada Chávez Cesar Daniel Mejía Landeros Cristopher Fermín Estrada Zazueta José Andrés de Jesús García Crespo Diego Angulo Arias
