1 REPÙBLICA BOLIVARIANA DE VENEZUELA MINISTERIO DEL PODER POPULAR PARA LA DEFENSA UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA DE LA FUERZA ARMADA NUCLEO FALCÒN-EXTENSIÒN PUNTO FIJO “Excelencia Educativa Abierta al Pueblo” Cátedra: Informática NASTRAN THERMAL REALIZADO POR: LUCY HIDALGO ING NAVAL B Punto Fijo, JULIO 2010

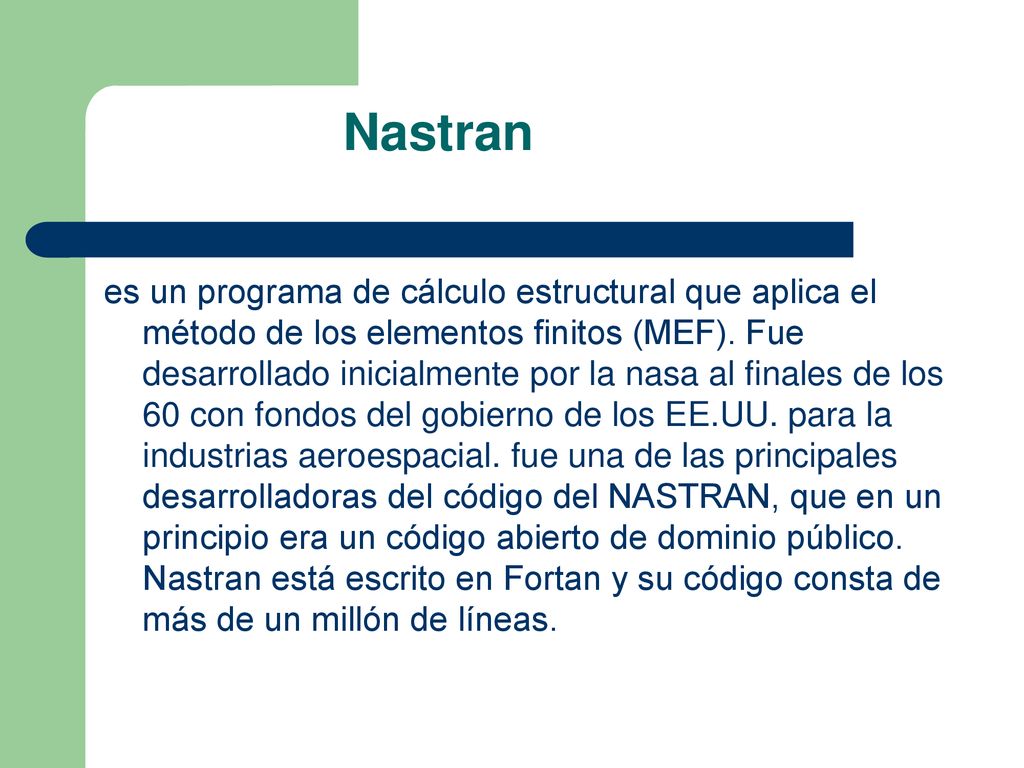

2 Nastran es un programa de cálculo estructural que aplica el método de los elementos finitos (MEF). Fue desarrollado inicialmente por la nasa al finales de los 60 con fondos del gobierno de los EE.UU. para la industrias aeroespacial. fue una de las principales desarrolladoras del código del NASTRAN, que en un principio era un código abierto de dominio público. Nastran está escrito en Fortan y su código consta de más de un millón de líneas.

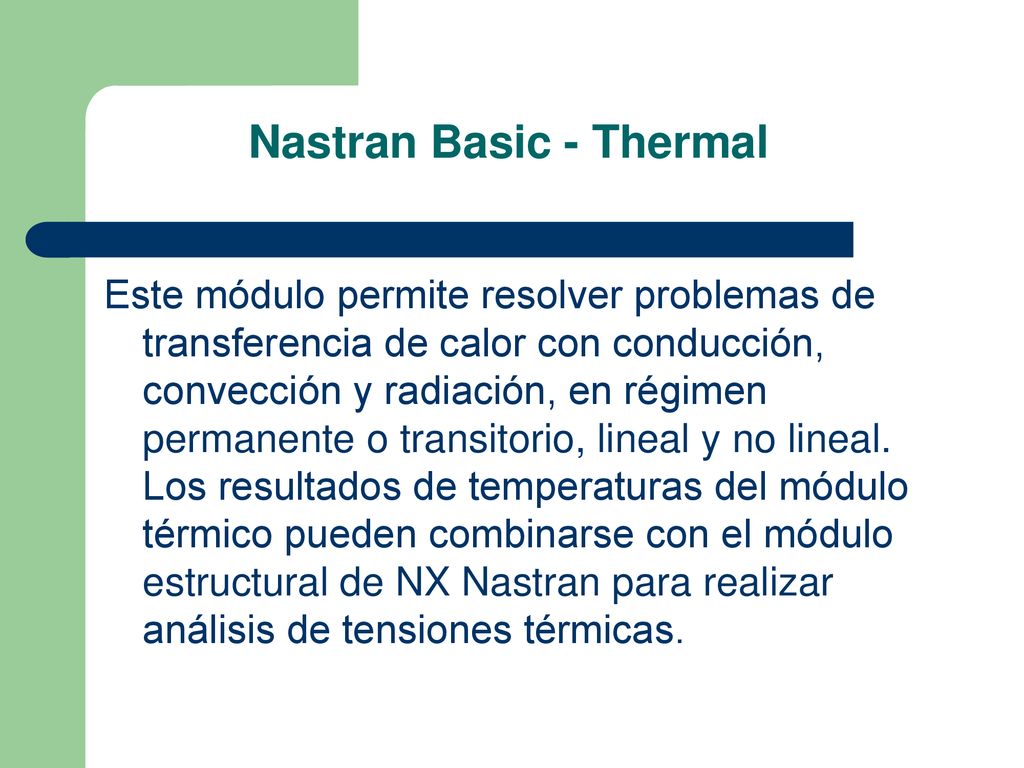

3 Nastran Basic - Thermal
Este módulo permite resolver problemas de transferencia de calor con conducción, convección y radiación, en régimen permanente o transitorio, lineal y no lineal. Los resultados de temperaturas del módulo térmico pueden combinarse con el módulo estructural de NX Nastran para realizar análisis de tensiones térmicas.

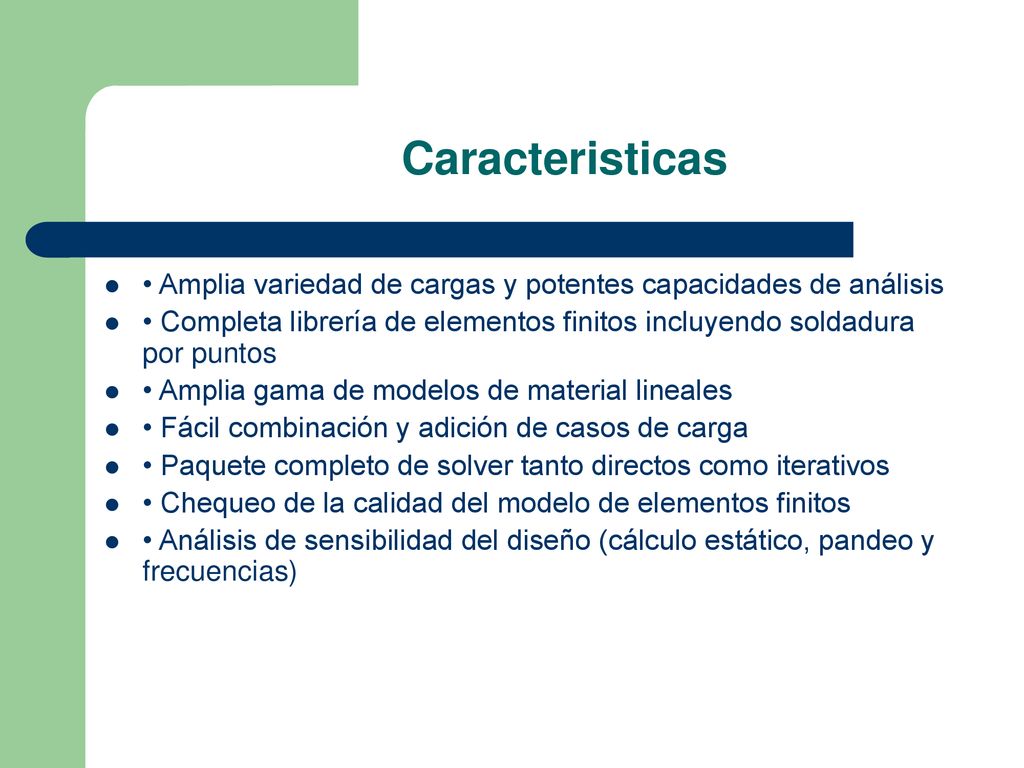

4 Caracteristicas • Amplia variedad de cargas y potentes capacidades de análisis • Completa librería de elementos finitos incluyendo soldadura por puntos • Amplia gama de modelos de material lineales • Fácil combinación y adición de casos de carga • Paquete completo de solver tanto directos como iterativos • Chequeo de la calidad del modelo de elementos finitos • Análisis de sensibilidad del diseño (cálculo estático, pandeo y frecuencias)

5 Versión en el Mercado y algunas empresa que le utilice.
MSC / NASTRAN Análisis Térmico , Versión 68. Actualmente es The Macneal-Schwendler Corporation (MSC).

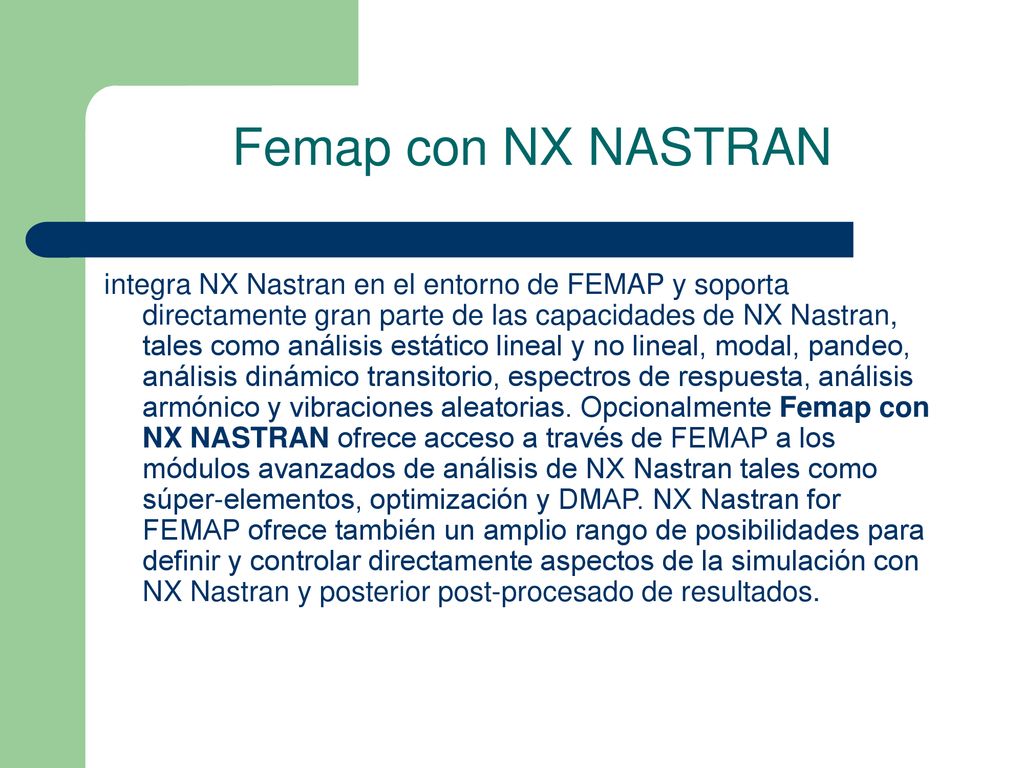

6 Femap con NX NASTRAN integra NX Nastran en el entorno de FEMAP y soporta directamente gran parte de las capacidades de NX Nastran, tales como análisis estático lineal y no lineal, modal, pandeo, análisis dinámico transitorio, espectros de respuesta, análisis armónico y vibraciones aleatorias. Opcionalmente Femap con NX NASTRAN ofrece acceso a través de FEMAP a los módulos avanzados de análisis de NX Nastran tales como súper-elementos, optimización y DMAP. NX Nastran for FEMAP ofrece también un amplio rango de posibilidades para definir y controlar directamente aspectos de la simulación con NX Nastran y posterior post-procesado de resultados.

7

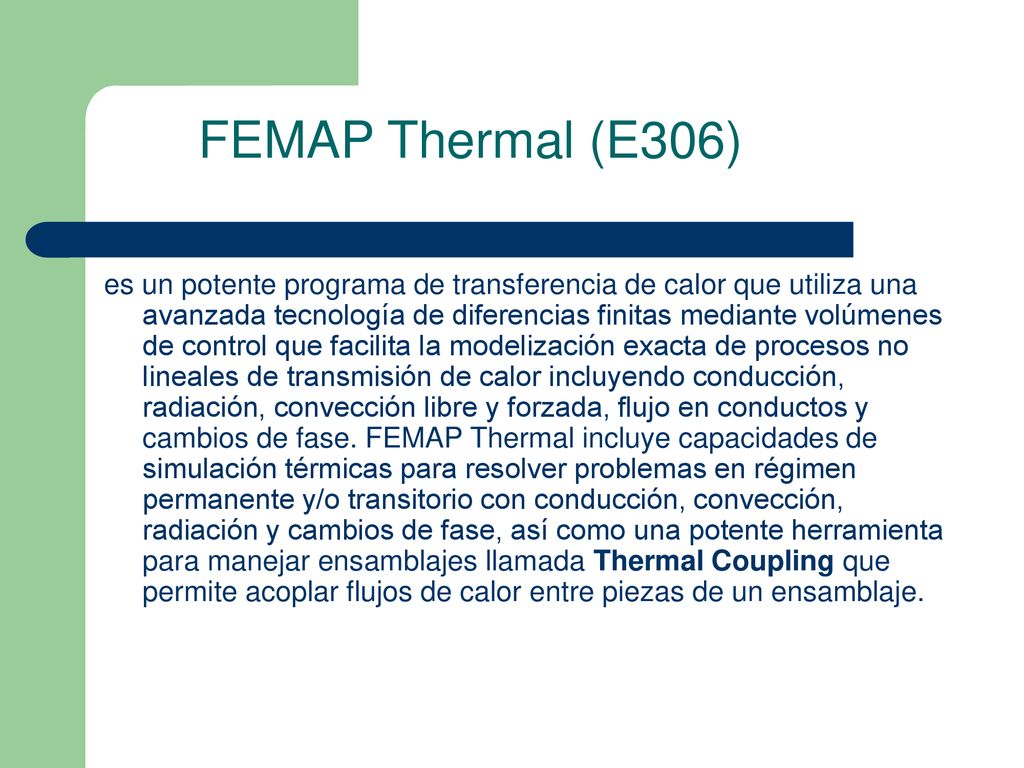

8 FEMAP Thermal (E306) es un potente programa de transferencia de calor que utiliza una avanzada tecnología de diferencias finitas mediante volúmenes de control que facilita la modelización exacta de procesos no lineales de transmisión de calor incluyendo conducción, radiación, convección libre y forzada, flujo en conductos y cambios de fase. FEMAP Thermal incluye capacidades de simulación térmicas para resolver problemas en régimen permanente y/o transitorio con conducción, convección, radiación y cambios de fase, así como una potente herramienta para manejar ensamblajes llamada Thermal Coupling que permite acoplar flujos de calor entre piezas de un ensamblaje.
