ANÁLISIS DE SISTEMAS ABIERTOS - 3

Presentación del tema: "ANÁLISIS DE SISTEMAS ABIERTOS - 3"— Transcripción de la presentación:

1 ANÁLISIS DE SISTEMAS ABIERTOS - 3
Conservación de la energía Formulación integral

2 Consideraciones generales para la forma integral del balance de energía...

3 Superficie de control en el flujo general
Flujo de fluido Superficie de control SISTEMA ABIERTO

4 Energía de convección en la S.C.
dASC El cilindro arriba de dACS es desplazado por Vn por unidad de tiempo.

5 Flujo de trabajo dASC n T, p y 

6 Fuerzas en la SC Vn dASC pambiente p

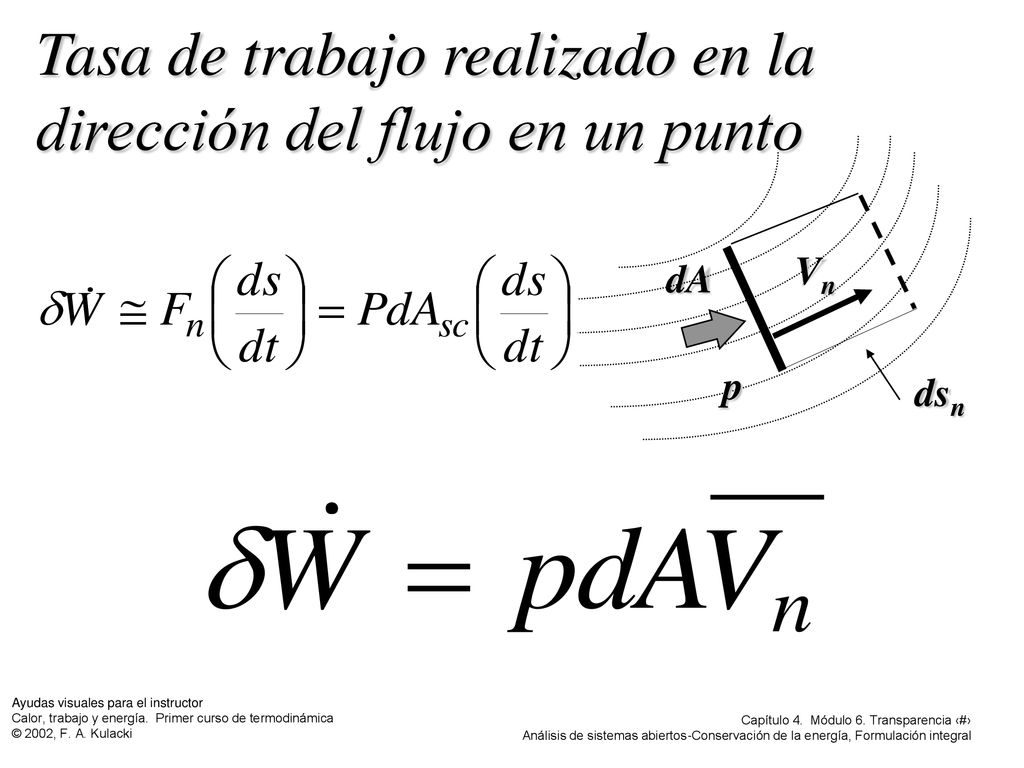

7 Tasa de trabajo realizado en la dirección del flujo en un punto
dsn dA Vn p

8 Evaluación del flujo de trabajo para la S.C.

9 Transferencia de calor
dASC

10 Balance integral de energía...

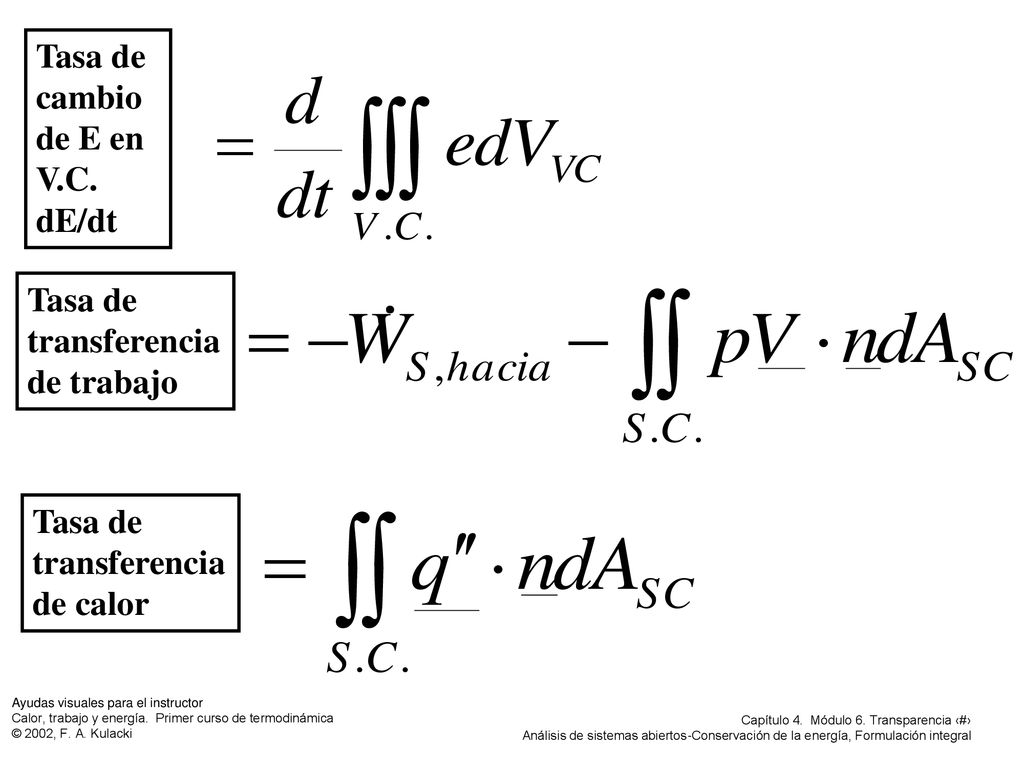

11 Tasa de cambio de E en V.C. dE/dt Tasa de transferencia de trabajo Tasa de transferencia de calor

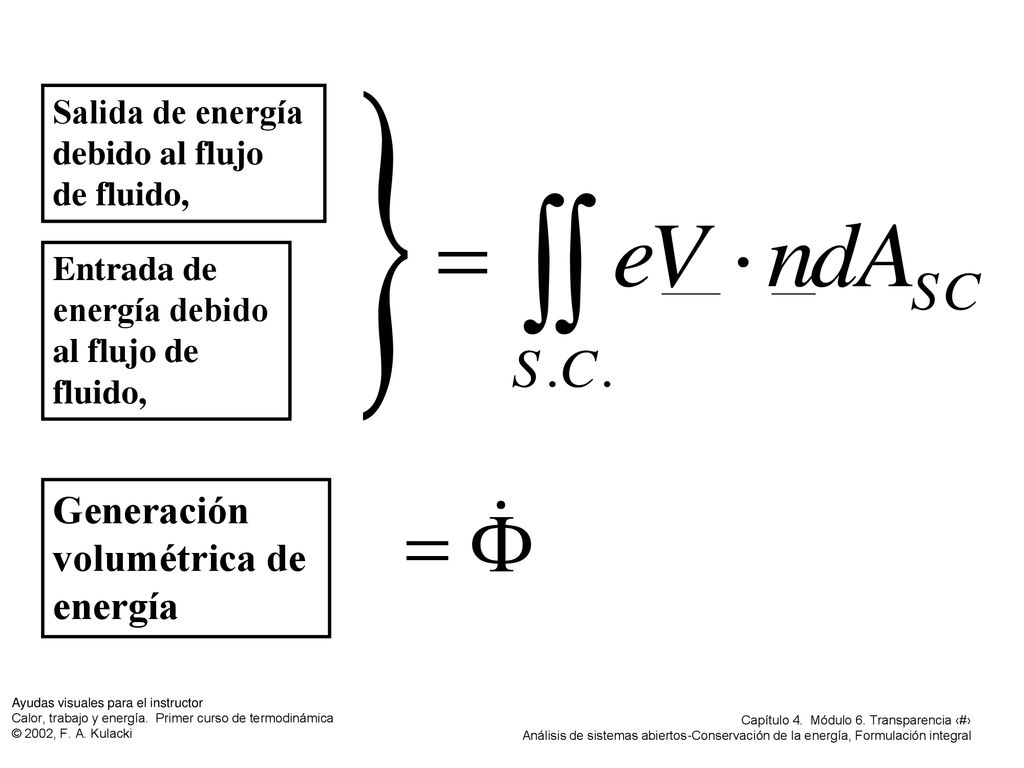

12 Generación volumétrica de energía Salida de energía debido al flujo
de fluido, Entrada de energía debido al flujo de fluido, Generación volumétrica de energía

13

14 Comparación con la formulación compacta

15 Entalpía desde

16 Entalpía desde

17 Términos y conceptos clave
Propiedad en convección Flujo de trabajo Campo del flujo de fluido Vector de flujo de calor Eje de trabajo Integral de superficie Integral de volumen
