TECNOLOGIA APLICADAS EN LA INDUSTRIA DE LA CONSTRUCCION

Presentación del tema: "TECNOLOGIA APLICADAS EN LA INDUSTRIA DE LA CONSTRUCCION"— Transcripción de la presentación:

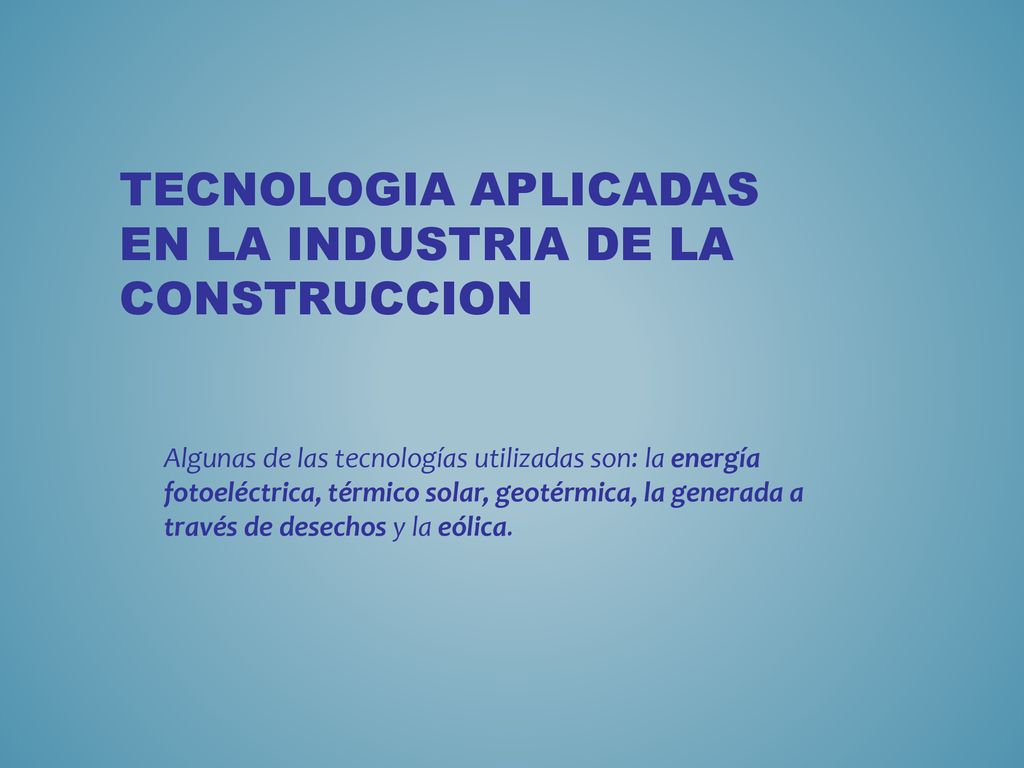

1 TECNOLOGIA APLICADAS EN LA INDUSTRIA DE LA CONSTRUCCION
Algunas de las tecnologías utilizadas son: la energía fotoeléctrica, térmico solar, geotérmica, la generada a través de desechos y la eólica.

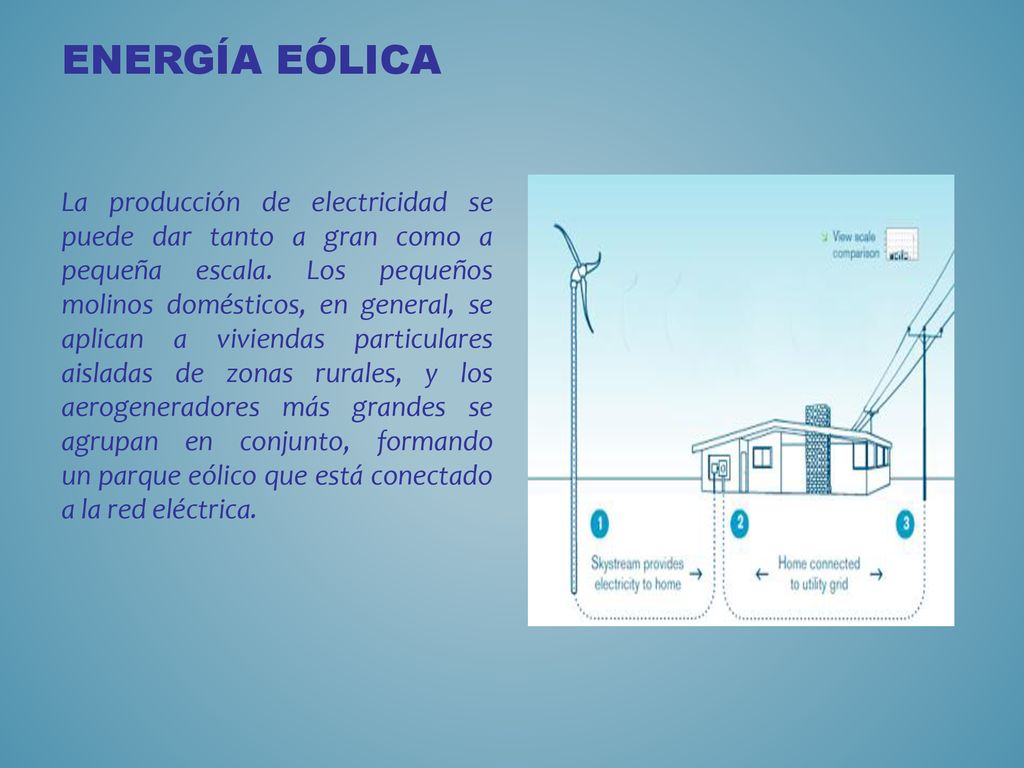

2 ENERGÍA EÓLICA La producción de electricidad se puede dar tanto a gran como a pequeña escala. Los pequeños molinos domésticos, en general, se aplican a viviendas particulares aisladas de zonas rurales, y los aerogeneradores más grandes se agrupan en conjunto, formando un parque eólico que está conectado a la red eléctrica.

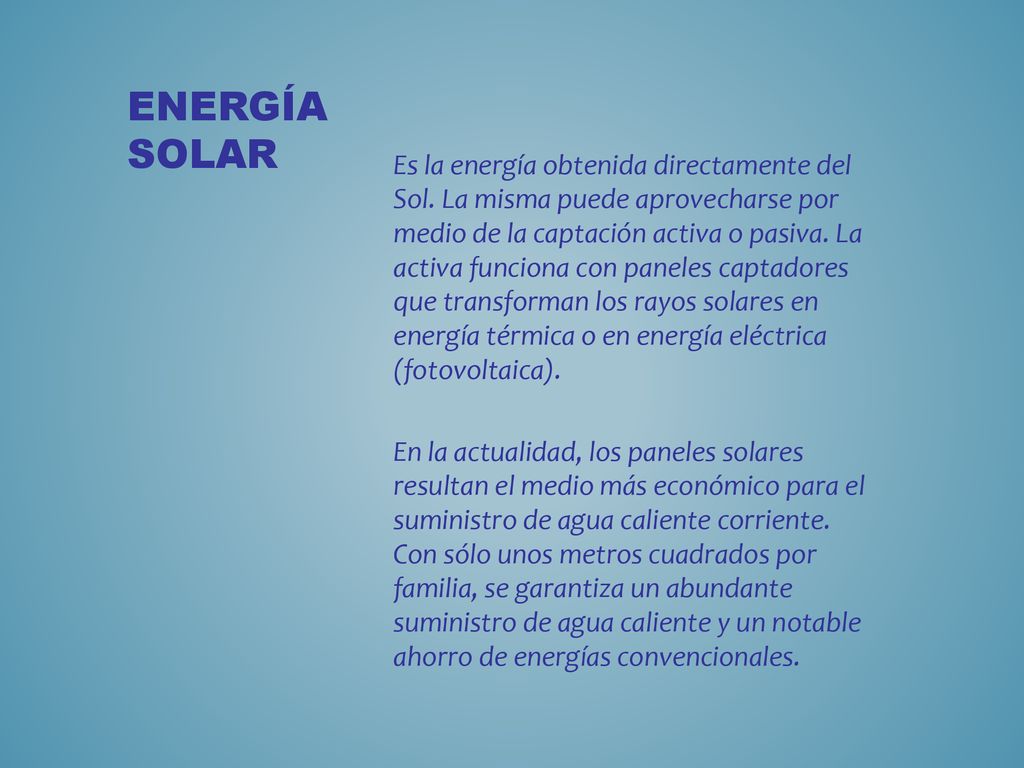

3 ENERGÍA SOLAR Es la energía obtenida directamente del Sol. La misma puede aprovecharse por medio de la captación activa o pasiva. La activa funciona con paneles captadores que transforman los rayos solares en energía térmica o en energía eléctrica (fotovoltaica). En la actualidad, los paneles solares resultan el medio más económico para el suministro de agua caliente corriente. Con sólo unos metros cuadrados por familia, se garantiza un abundante suministro de agua caliente y un notable ahorro de energías convencionales.

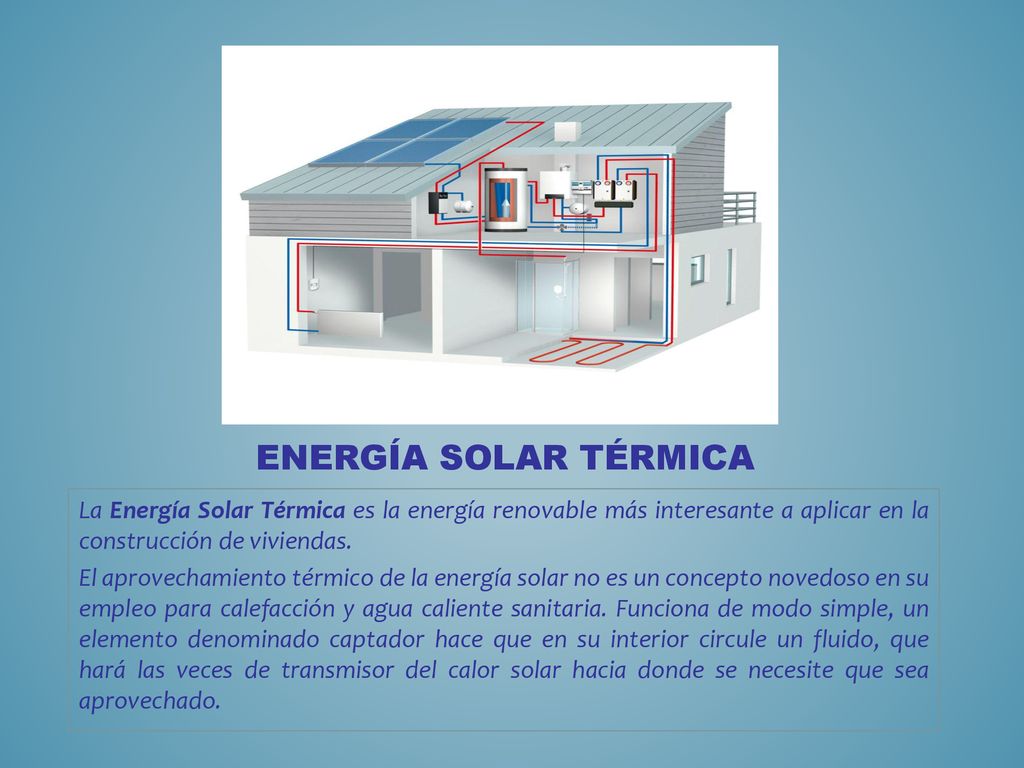

4 ENERGÍA SOLAR TÉRMICA La Energía Solar Térmica es la energía renovable más interesante a aplicar en la construcción de viviendas. El aprovechamiento térmico de la energía solar no es un concepto novedoso en su empleo para calefacción y agua caliente sanitaria. Funciona de modo simple, un elemento denominado captador hace que en su interior circule un fluido, que hará las veces de transmisor del calor solar hacia donde se necesite que sea aprovechado.

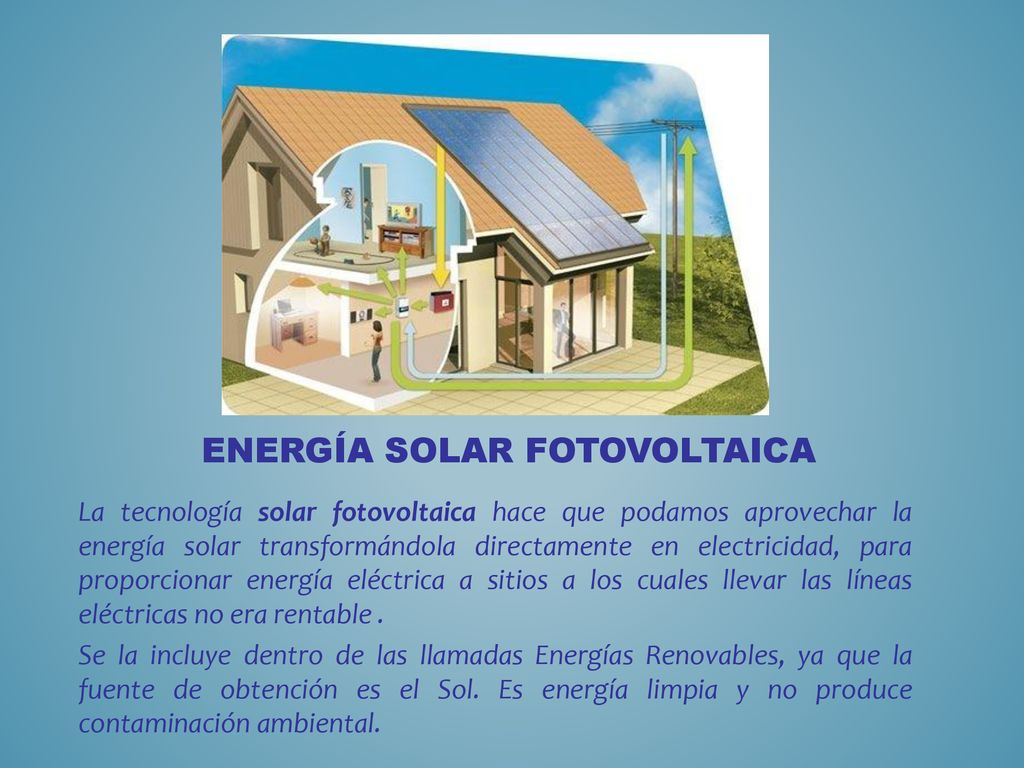

5 ENERGÍA SOLAR FOTOVOLTAICA
La tecnología solar fotovoltaica hace que podamos aprovechar la energía solar transformándola directamente en electricidad, para proporcionar energía eléctrica a sitios a los cuales llevar las líneas eléctricas no era rentable . Se la incluye dentro de las llamadas Energías Renovables, ya que la fuente de obtención es el Sol. Es energía limpia y no produce contaminación ambiental.

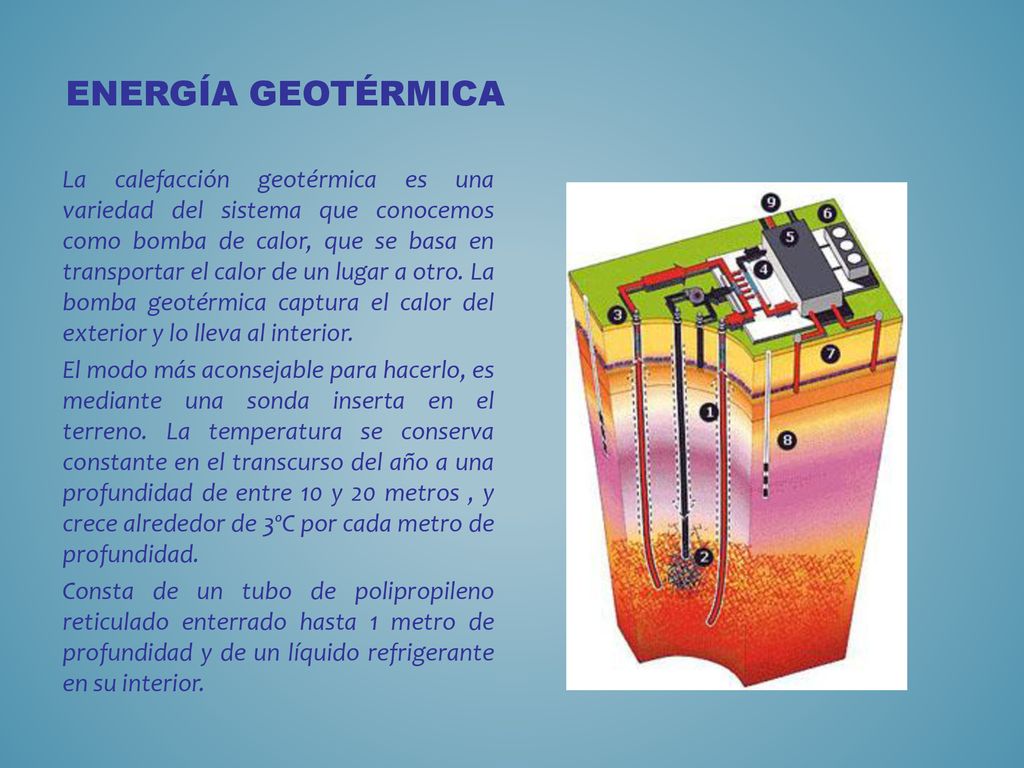

6 ENERGÍA GEOTÉRMICA La calefacción geotérmica es una variedad del sistema que conocemos como bomba de calor, que se basa en transportar el calor de un lugar a otro. La bomba geotérmica captura el calor del exterior y lo lleva al interior. El modo más aconsejable para hacerlo, es mediante una sonda inserta en el terreno. La temperatura se conserva constante en el transcurso del año a una profundidad de entre 10 y 20 metros , y crece alrededor de 3ºC por cada metro de profundidad. Consta de un tubo de polipropileno reticulado enterrado hasta 1 metro de profundidad y de un líquido refrigerante en su interior.

7 Identificar Normatividad y Legislación actual.
OBJETIVOS Identificar Normatividad y Legislación actual. • Conceptos para la identificación y adecuada selección de M&E. • Requisitos para efectuar Operaciones seguras con M&E. • Conceptos básicos de sus componentes, formas de trabajo y riegos de operación. • Optimización y aprovechamiento del recurso.

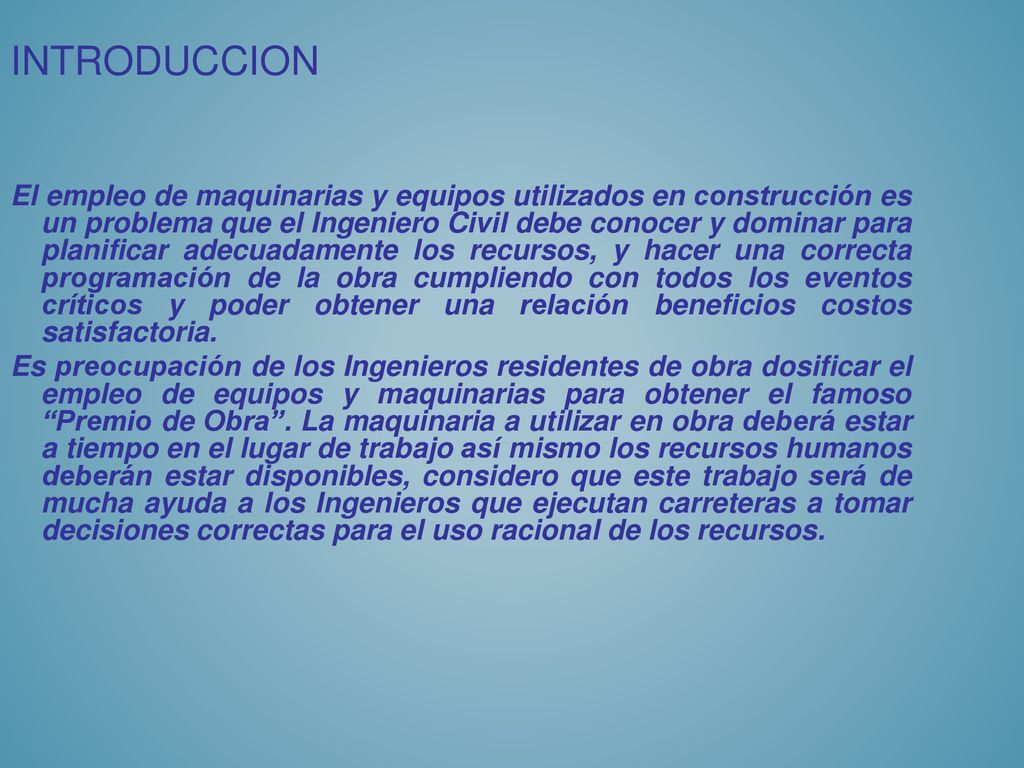

8 INTRODUCCION El empleo de maquinarias y equipos utilizados en construcción es un problema que el Ingeniero Civil debe conocer y dominar para planificar adecuadamente los recursos, y hacer una correcta programación de la obra cumpliendo con todos los eventos críticos y poder obtener una relación beneficios costos satisfactoria. Es preocupación de los Ingenieros residentes de obra dosificar el empleo de equipos y maquinarias para obtener el famoso “Premio de Obra”. La maquinaria a utilizar en obra deberá estar a tiempo en el lugar de trabajo así mismo los recursos humanos deberán estar disponibles, considero que este trabajo será de mucha ayuda a los Ingenieros que ejecutan carreteras a tomar decisiones correctas para el uso racional de los recursos.

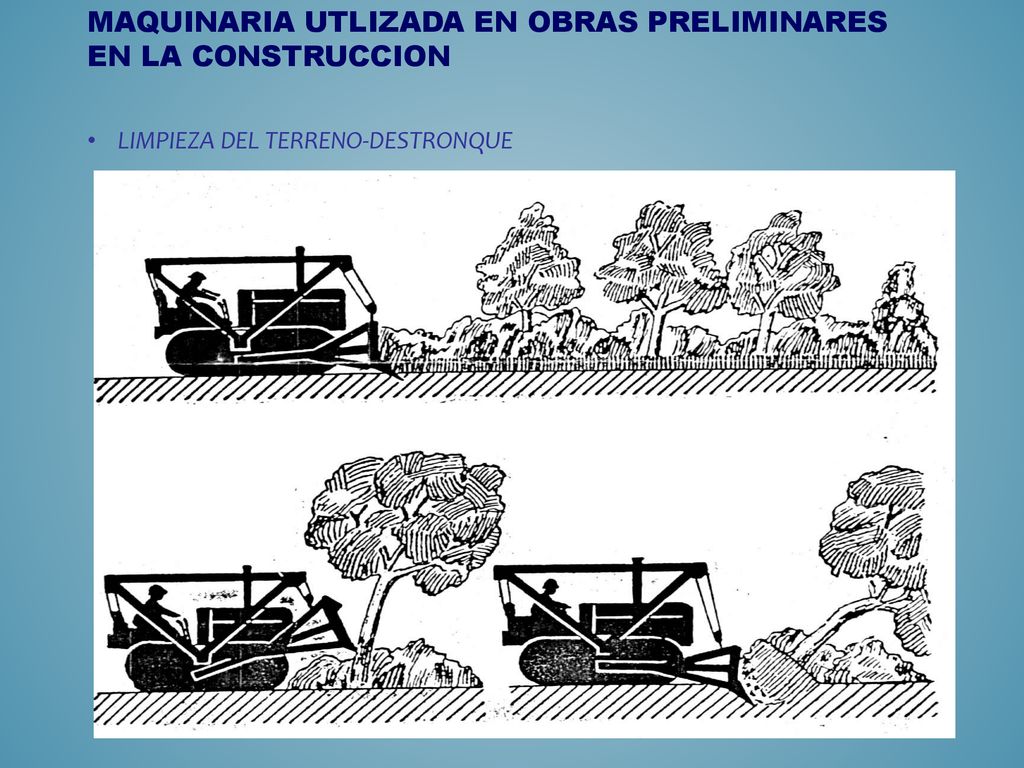

9 MAQUINARIA UTLIZADA EN OBRAS PRELIMINARES EN LA CONSTRUCCION
LIMPIEZA DEL TERRENO-DESTRONQUE

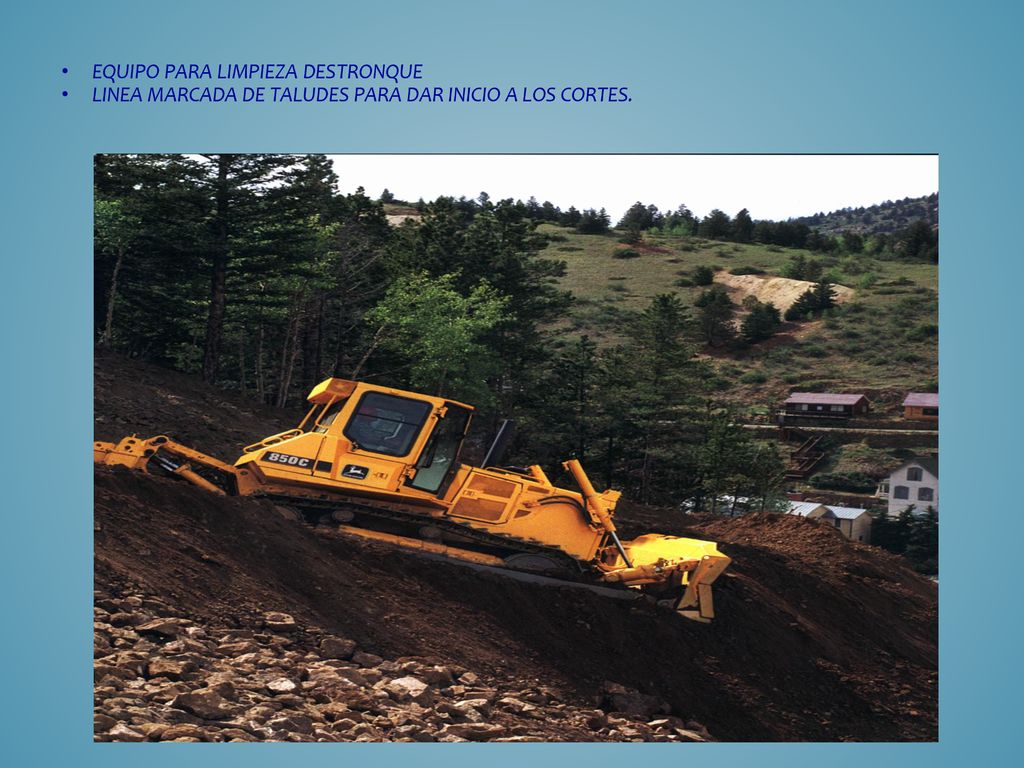

10 EQUIPO PARA LIMPIEZA DESTRONQUE
LINEA MARCADA DE TALUDES PARA DAR INICIO A LOS CORTES.

11 EQUIPO MACANICO PARA LA CONSTRUCCION EQUIPO PARA MOVIMIENTO DE TIERRAS

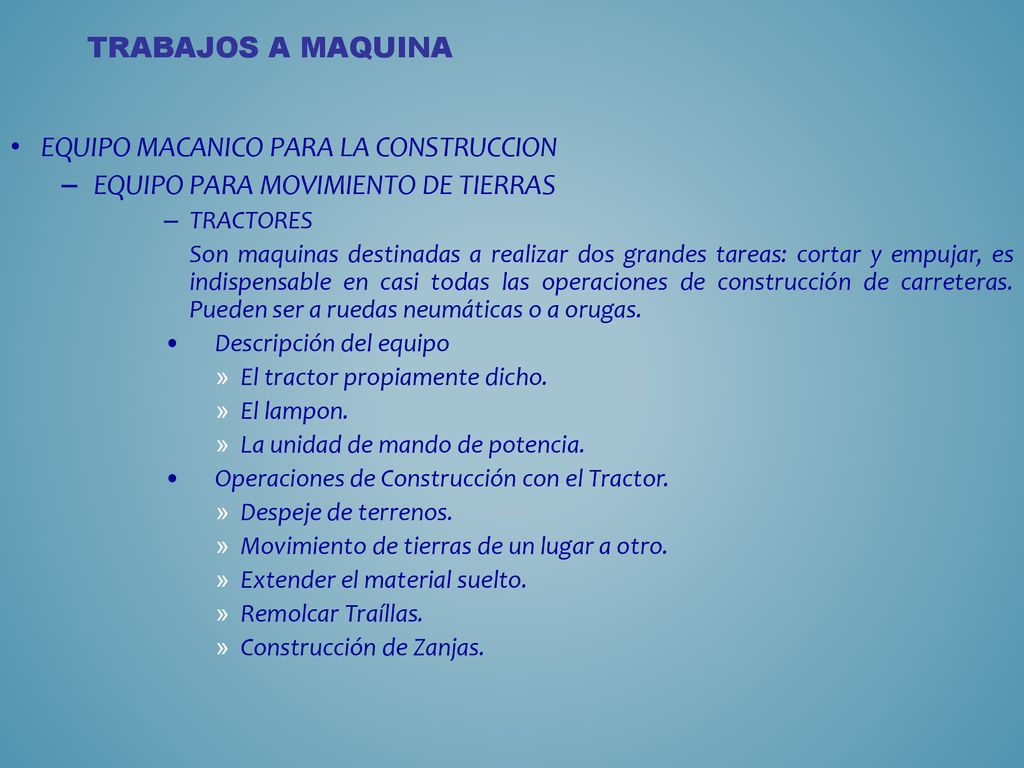

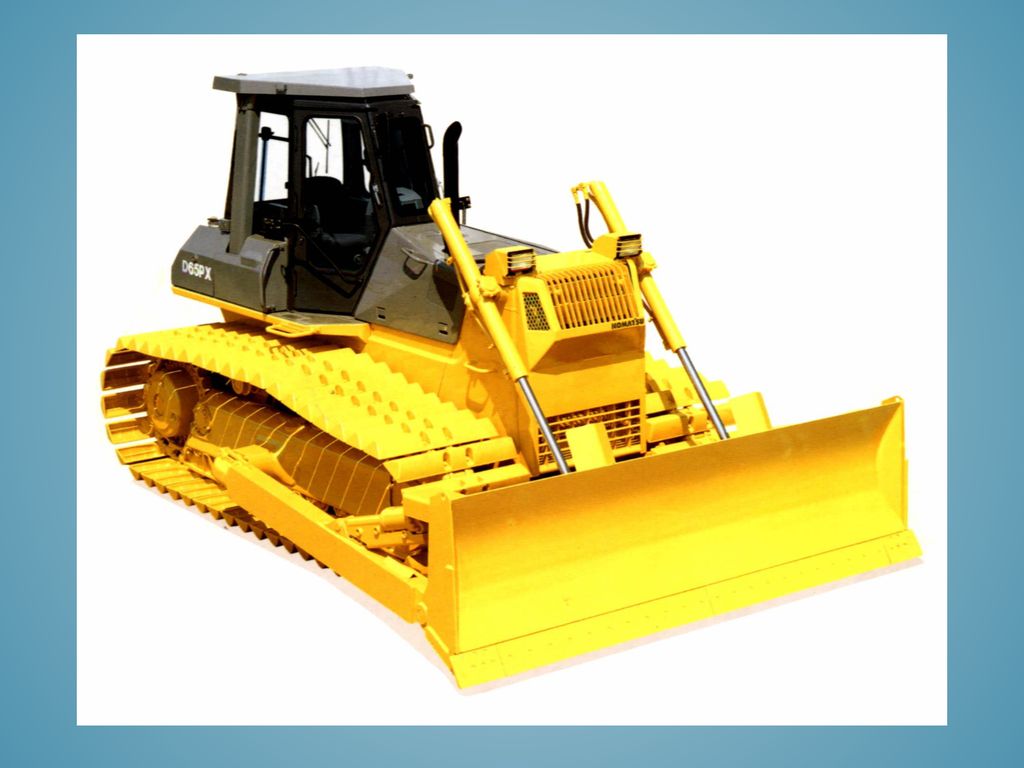

TRABAJOS A MAQUINA EQUIPO MACANICO PARA LA CONSTRUCCION EQUIPO PARA MOVIMIENTO DE TIERRAS TRACTORES Son maquinas destinadas a realizar dos grandes tareas: cortar y empujar, es indispensable en casi todas las operaciones de construcción de carreteras. Pueden ser a ruedas neumáticas o a orugas. Descripción del equipo El tractor propiamente dicho. El lampon. La unidad de mando de potencia. Operaciones de Construcción con el Tractor. Despeje de terrenos. Movimiento de tierras de un lugar a otro. Extender el material suelto. Remolcar Traíllas. Construcción de Zanjas.

12

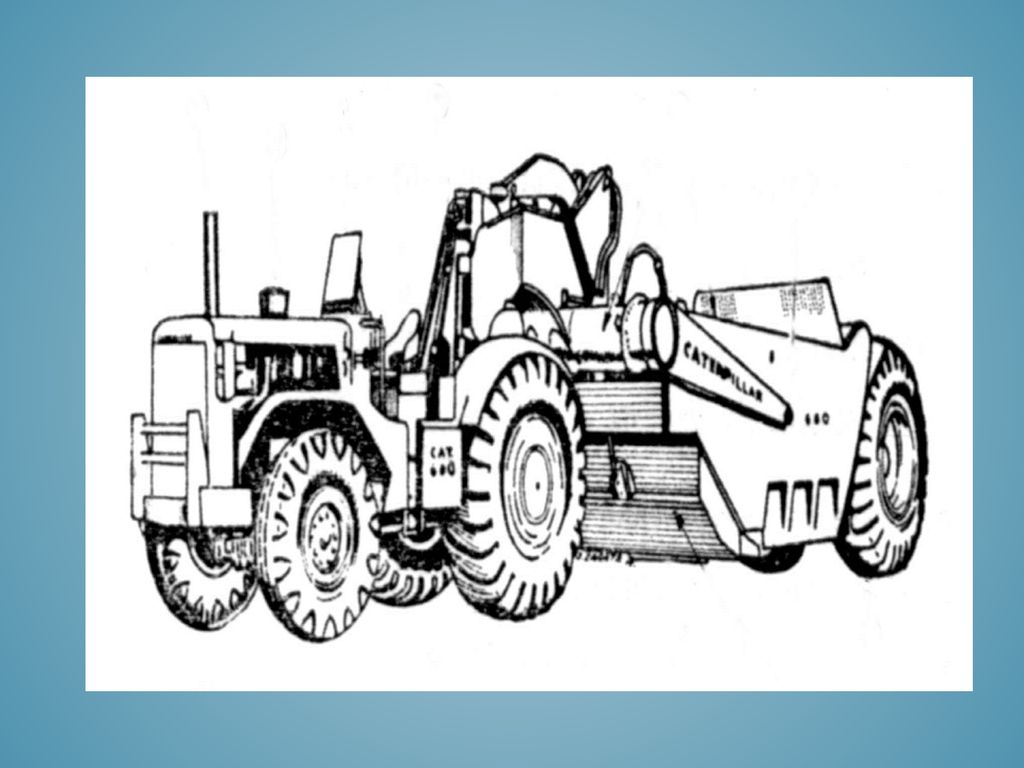

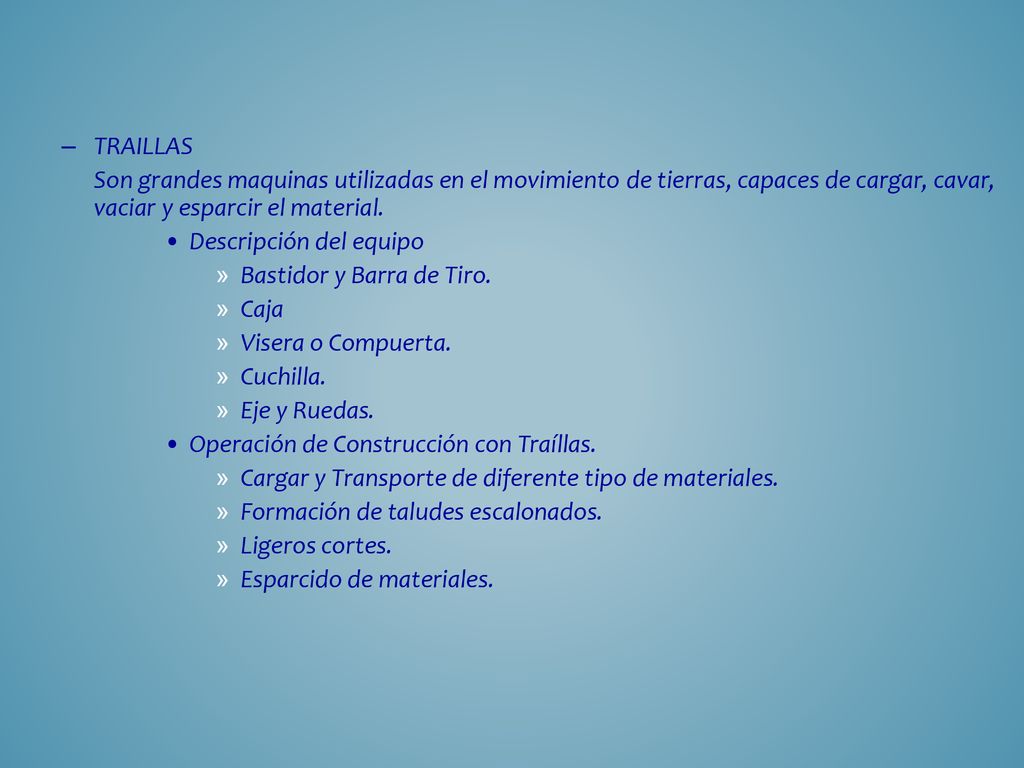

13 TRAILLAS Son grandes maquinas utilizadas en el movimiento de tierras, capaces de cargar, cavar, vaciar y esparcir el material. Descripción del equipo Bastidor y Barra de Tiro. Caja Visera o Compuerta. Cuchilla. Eje y Ruedas. Operación de Construcción con Traíllas. Cargar y Transporte de diferente tipo de materiales. Formación de taludes escalonados. Ligeros cortes. Esparcido de materiales.

14

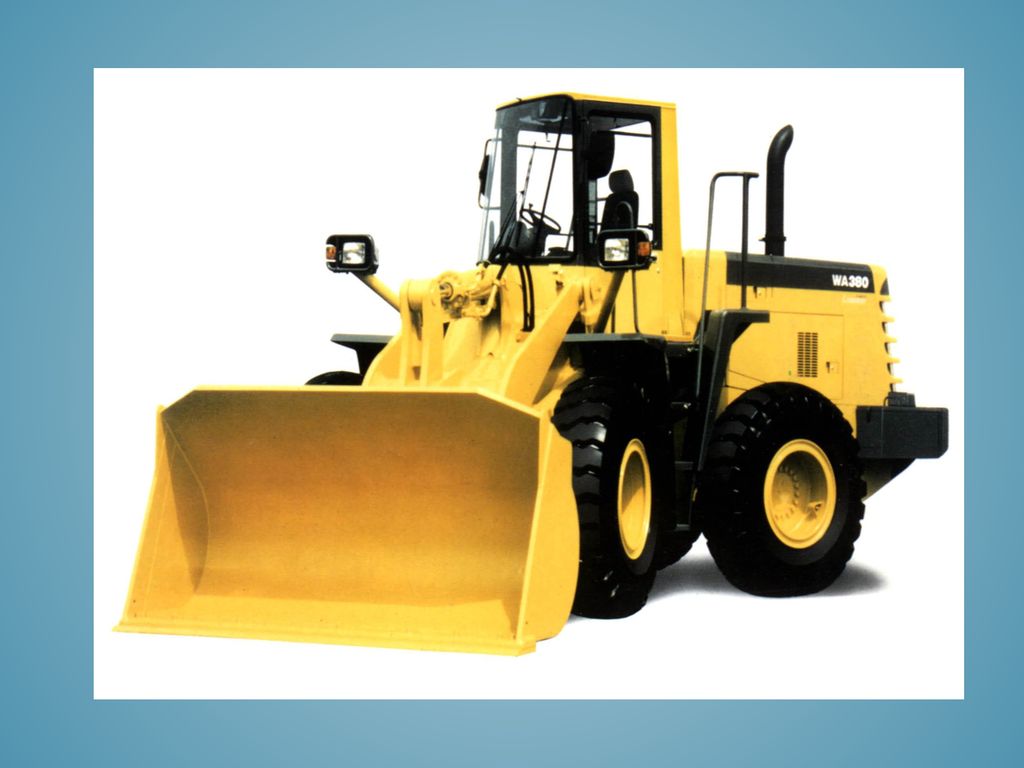

15 CARGADOR FRONTAL Es una maquina capaz de excavar, empujar y depositar el material, esta equipada con una cuchara frontal, que le permite ejecutar los trabajos. Descripción del Equipo Cucharón. Sistema Hidráulico. Llantas Neumáticas, motor, accesorios. Operaciones de Construcción con el Cargador Frontal. Excavación. Carguio. Trabajos en Cantera..

16

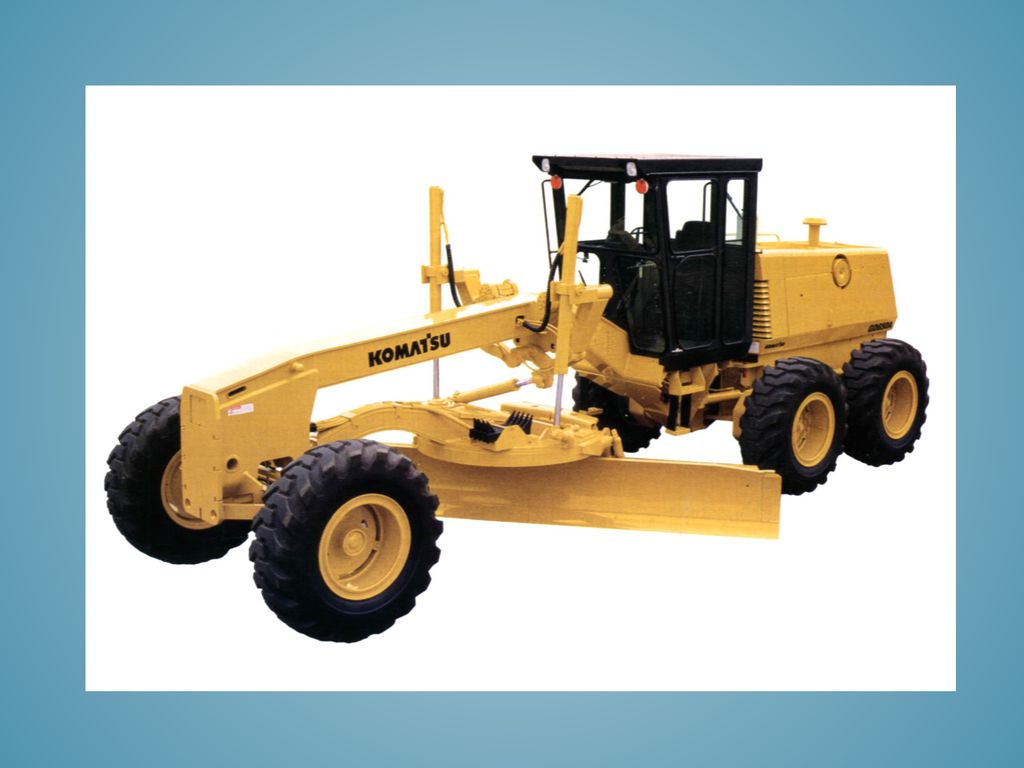

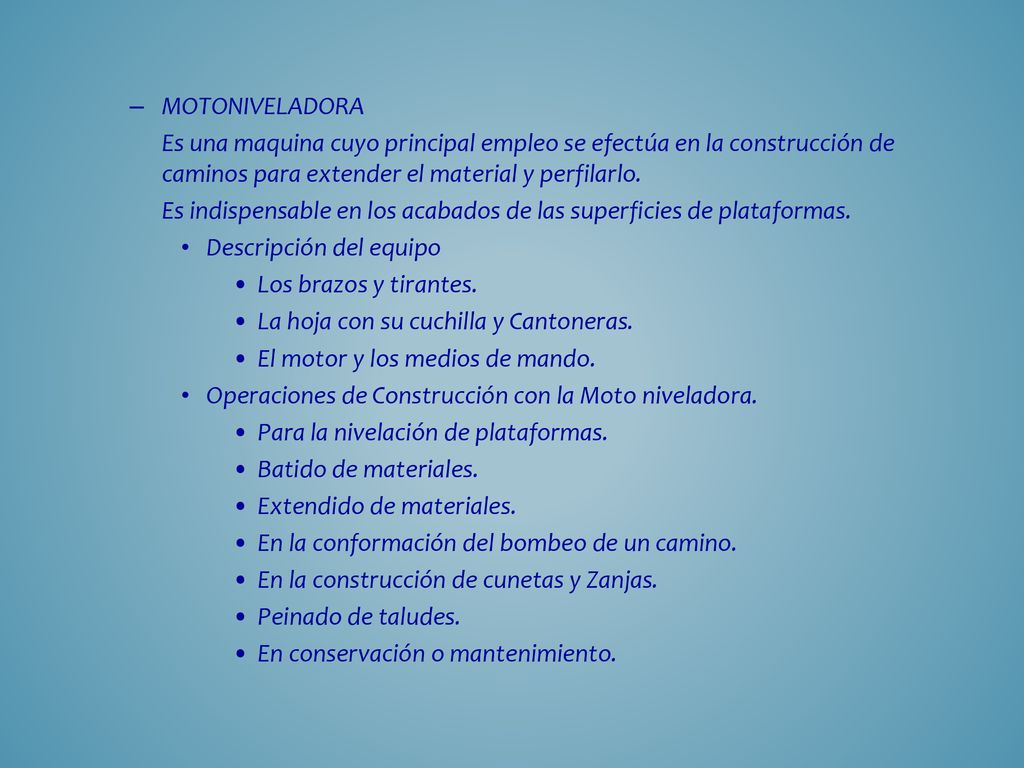

17 MOTONIVELADORA Es una maquina cuyo principal empleo se efectúa en la construcción de caminos para extender el material y perfilarlo. Es indispensable en los acabados de las superficies de plataformas. Descripción del equipo Los brazos y tirantes. La hoja con su cuchilla y Cantoneras. El motor y los medios de mando. Operaciones de Construcción con la Moto niveladora. Para la nivelación de plataformas. Batido de materiales. Extendido de materiales. En la conformación del bombeo de un camino. En la construcción de cunetas y Zanjas. Peinado de taludes. En conservación o mantenimiento.

18

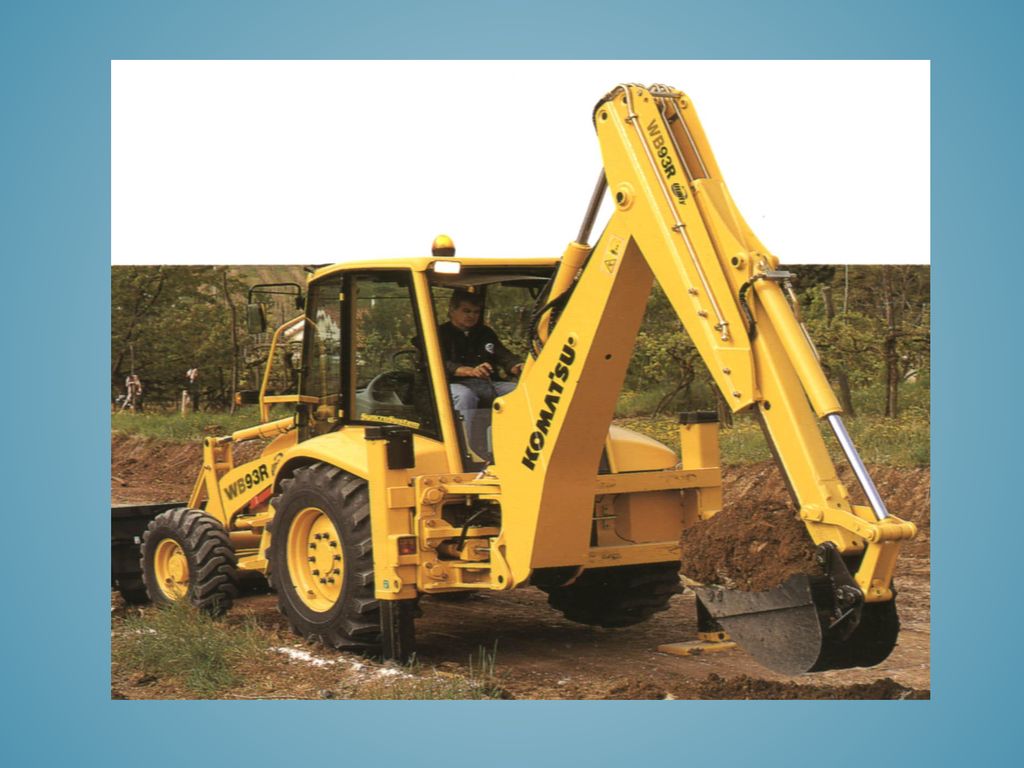

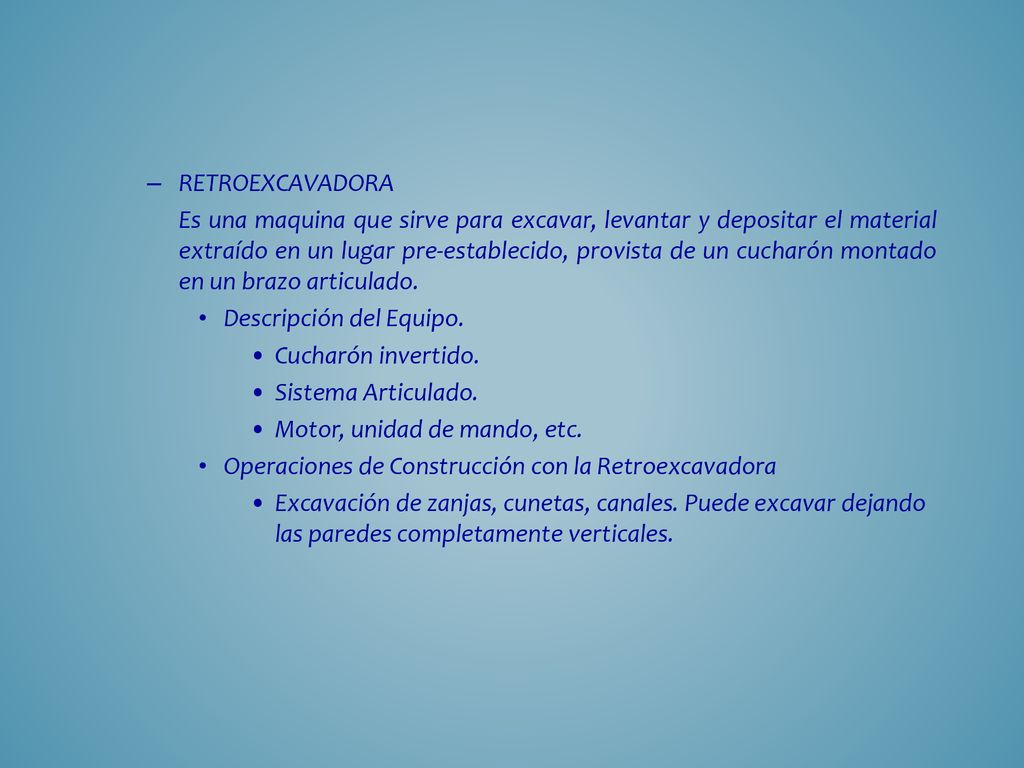

19 RETROEXCAVADORA Es una maquina que sirve para excavar, levantar y depositar el material extraído en un lugar pre-establecido, provista de un cucharón montado en un brazo articulado. Descripción del Equipo. Cucharón invertido. Sistema Articulado. Motor, unidad de mando, etc. Operaciones de Construcción con la Retroexcavadora Excavación de zanjas, cunetas, canales. Puede excavar dejando las paredes completamente verticales.

20

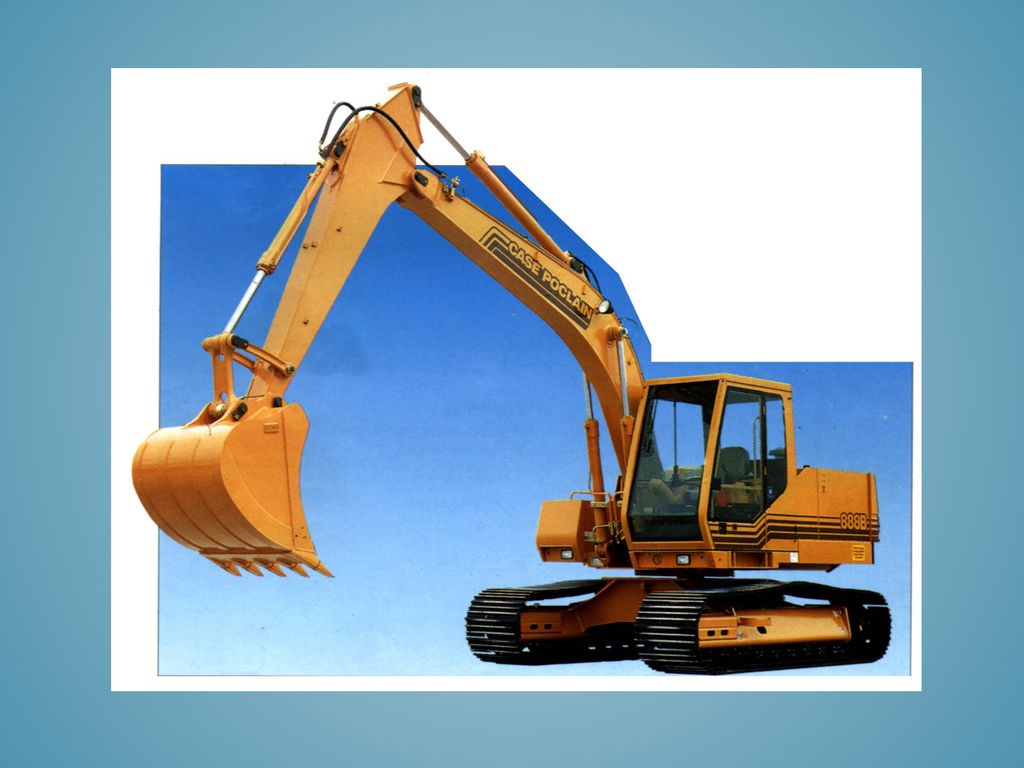

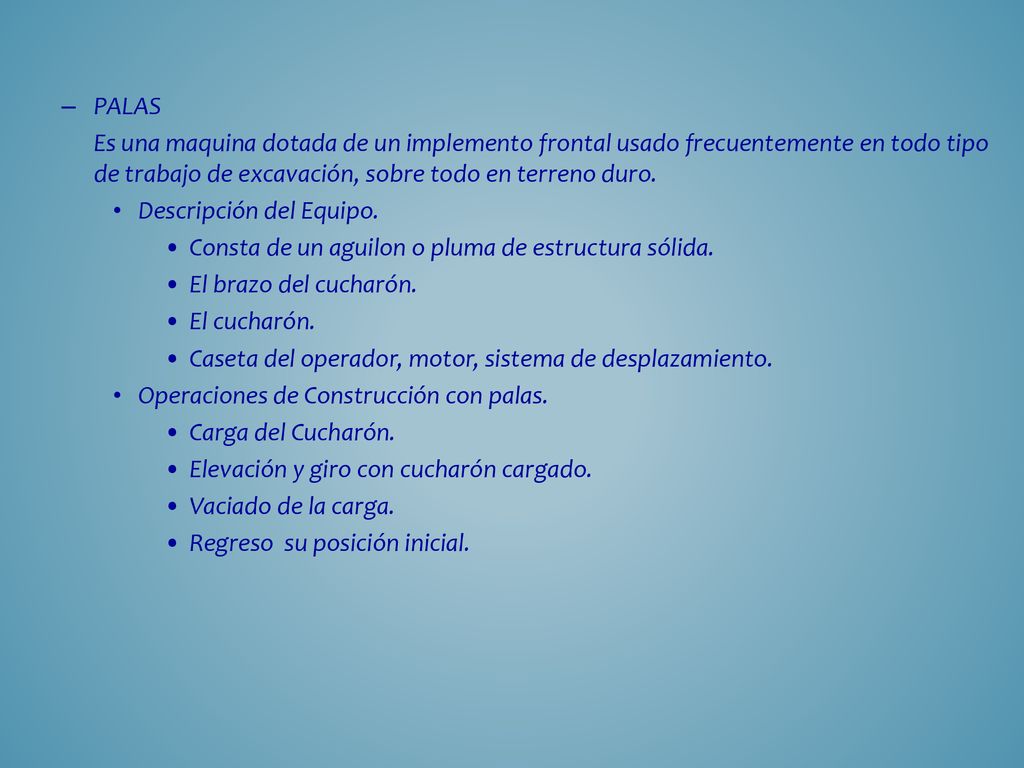

21 PALAS Es una maquina dotada de un implemento frontal usado frecuentemente en todo tipo de trabajo de excavación, sobre todo en terreno duro. Descripción del Equipo. Consta de un aguilon o pluma de estructura sólida. El brazo del cucharón. El cucharón. Caseta del operador, motor, sistema de desplazamiento. Operaciones de Construcción con palas. Carga del Cucharón. Elevación y giro con cucharón cargado. Vaciado de la carga. Regreso su posición inicial.

22

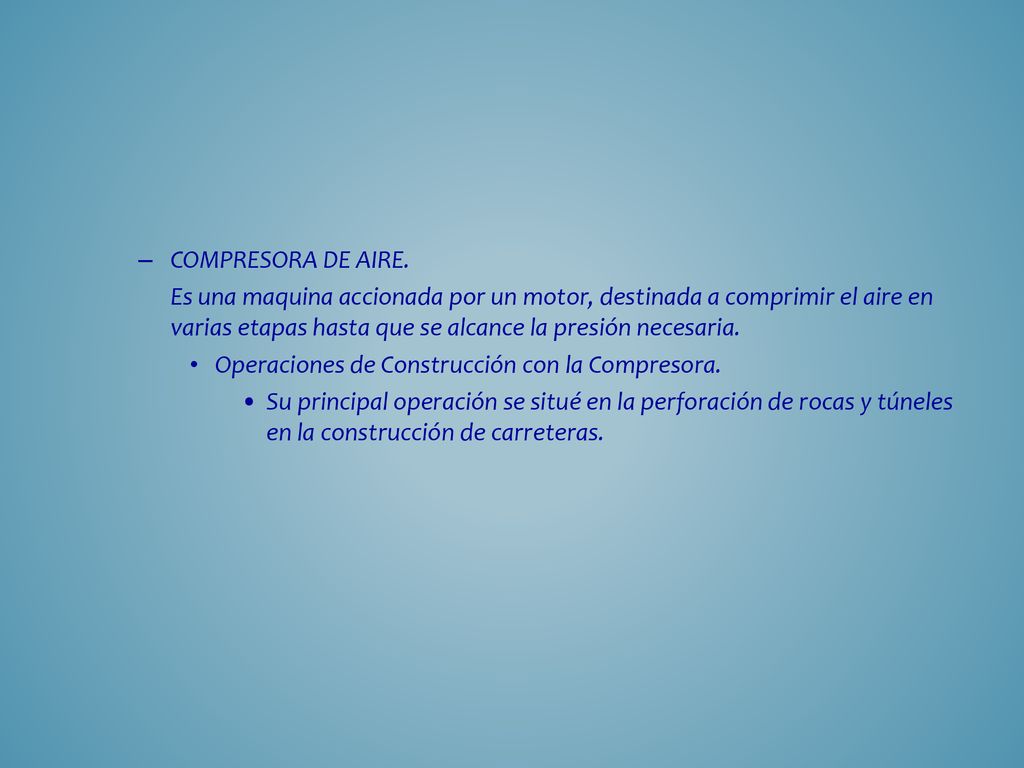

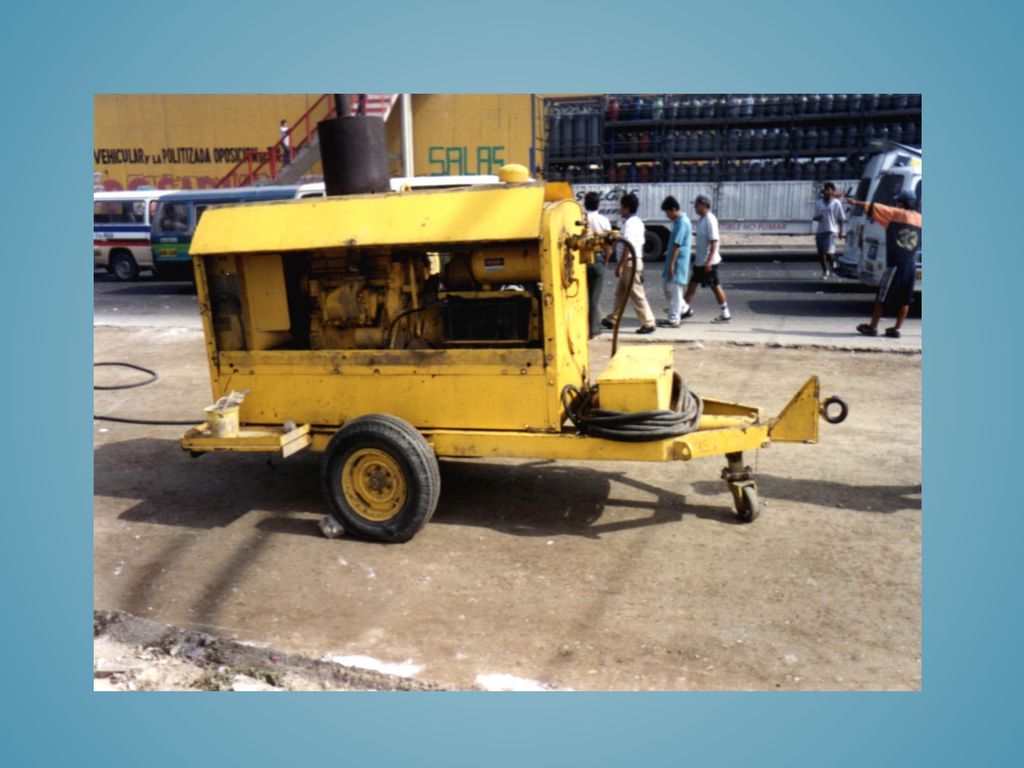

23 COMPRESORA DE AIRE. Es una maquina accionada por un motor, destinada a comprimir el aire en varias etapas hasta que se alcance la presión necesaria. Operaciones de Construcción con la Compresora. Su principal operación se situé en la perforación de rocas y túneles en la construcción de carreteras.

24

25 EQUIPOS DE CAPACITACION

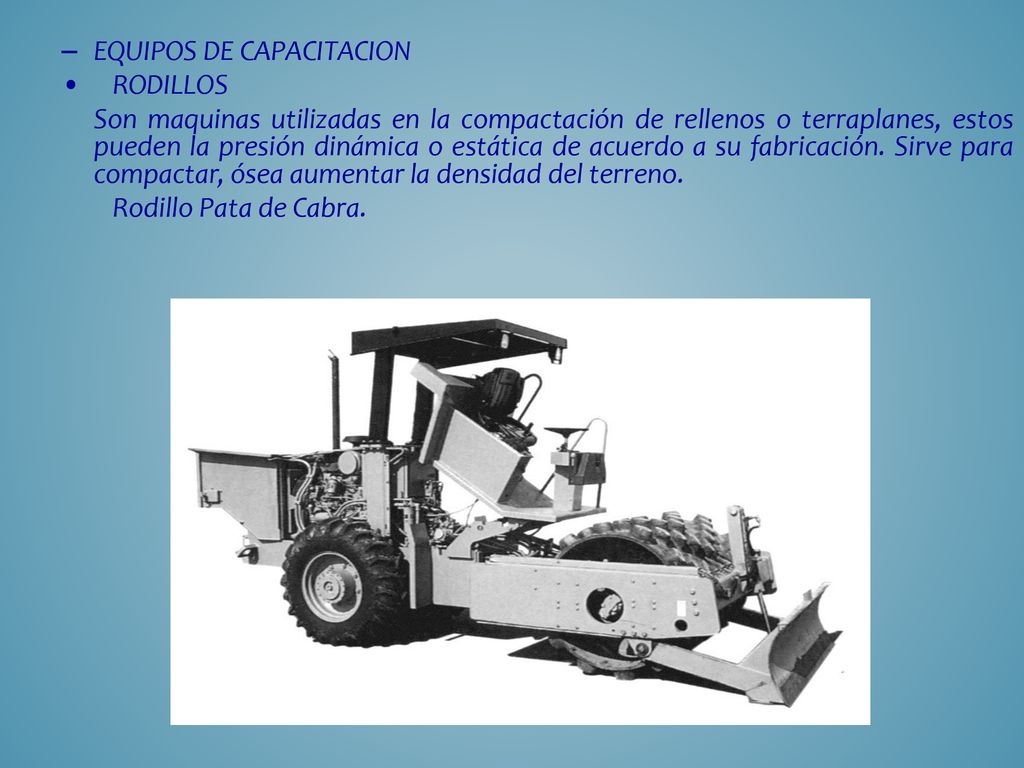

RODILLOS Son maquinas utilizadas en la compactación de rellenos o terraplanes, estos pueden la presión dinámica o estática de acuerdo a su fabricación. Sirve para compactar, ósea aumentar la densidad del terreno. Rodillo Pata de Cabra.

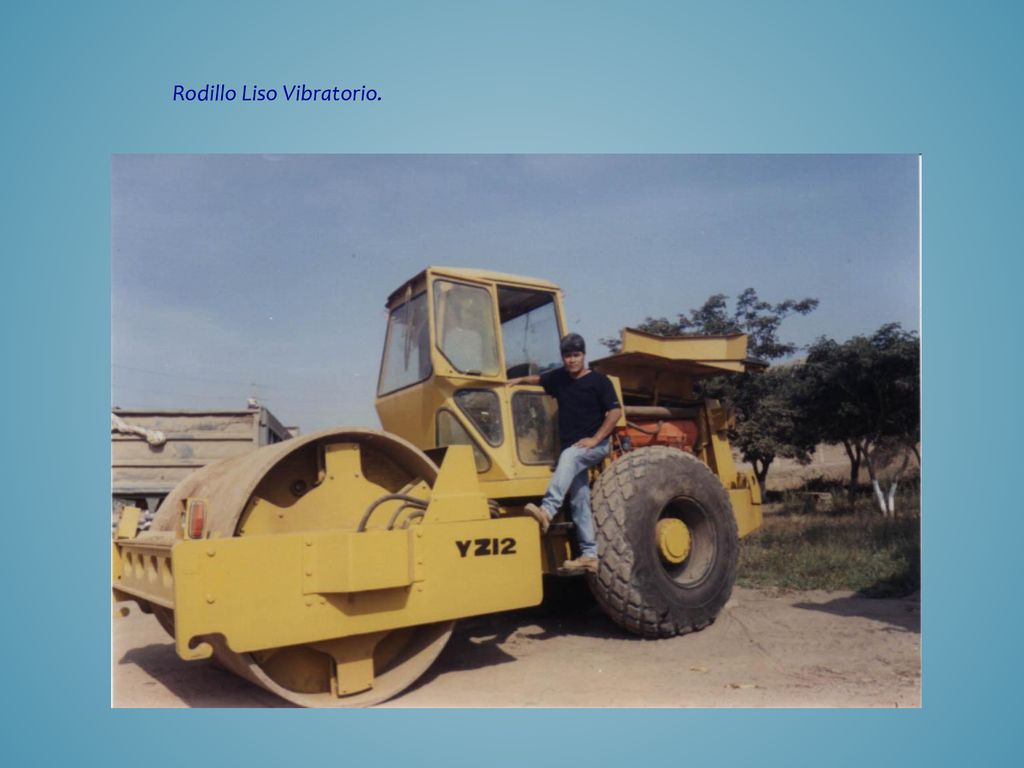

26 Rodillo Liso Vibratorio.

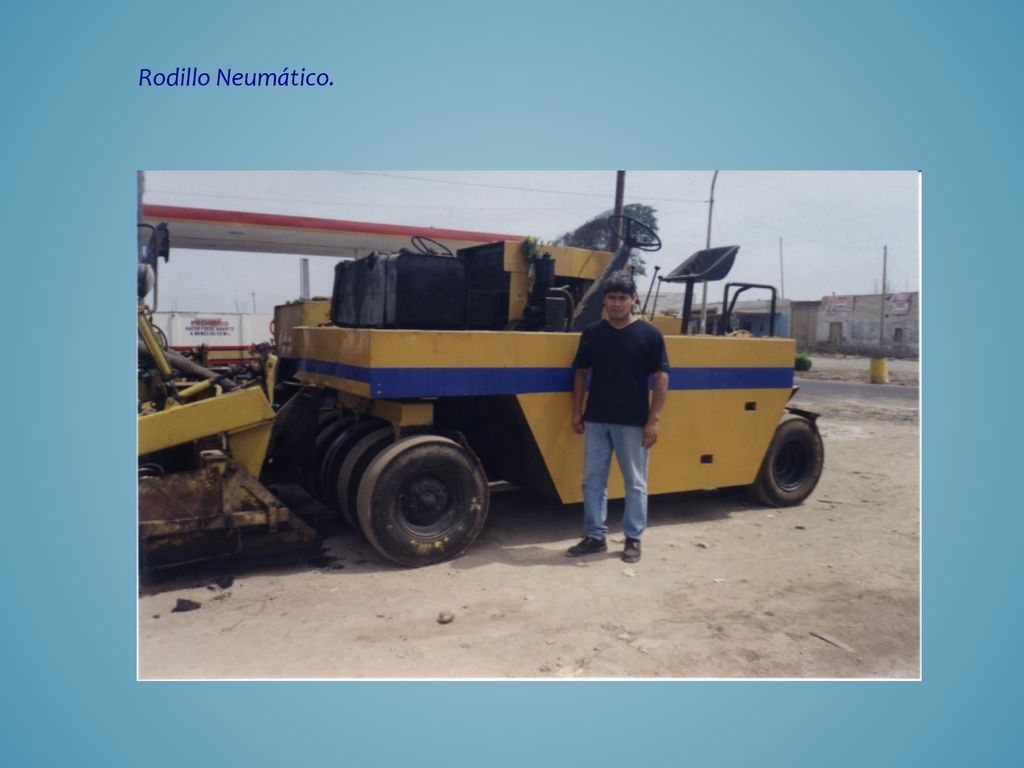

27 Rodillo Neumático.

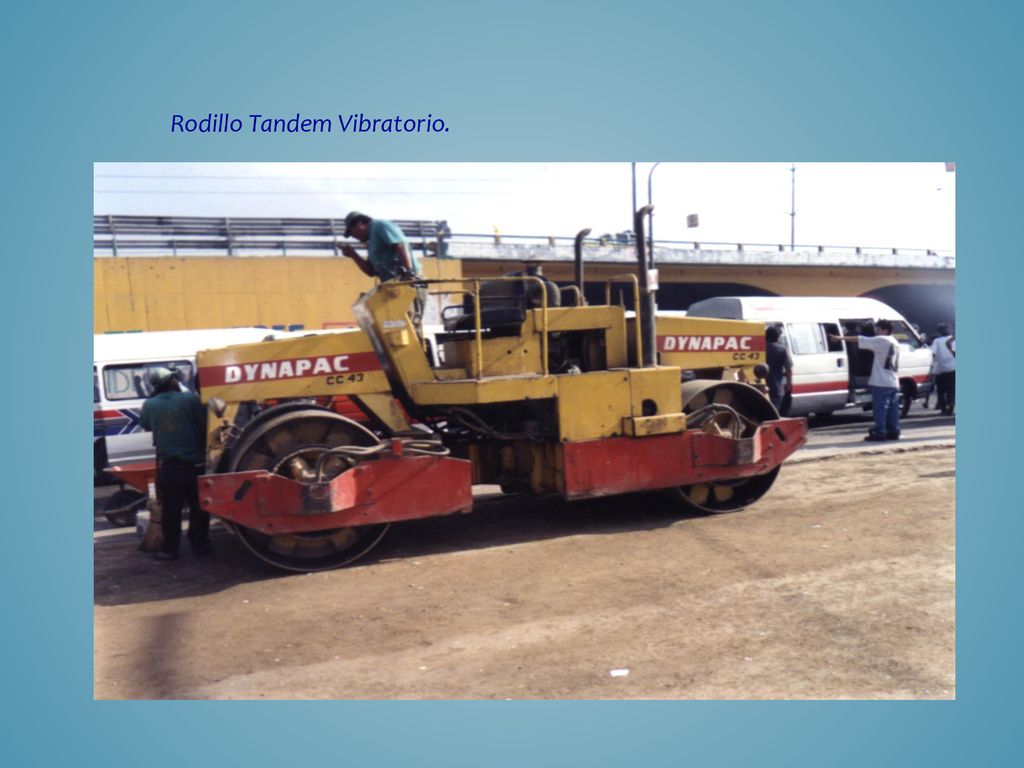

28 Rodillo Tandem Vibratorio.

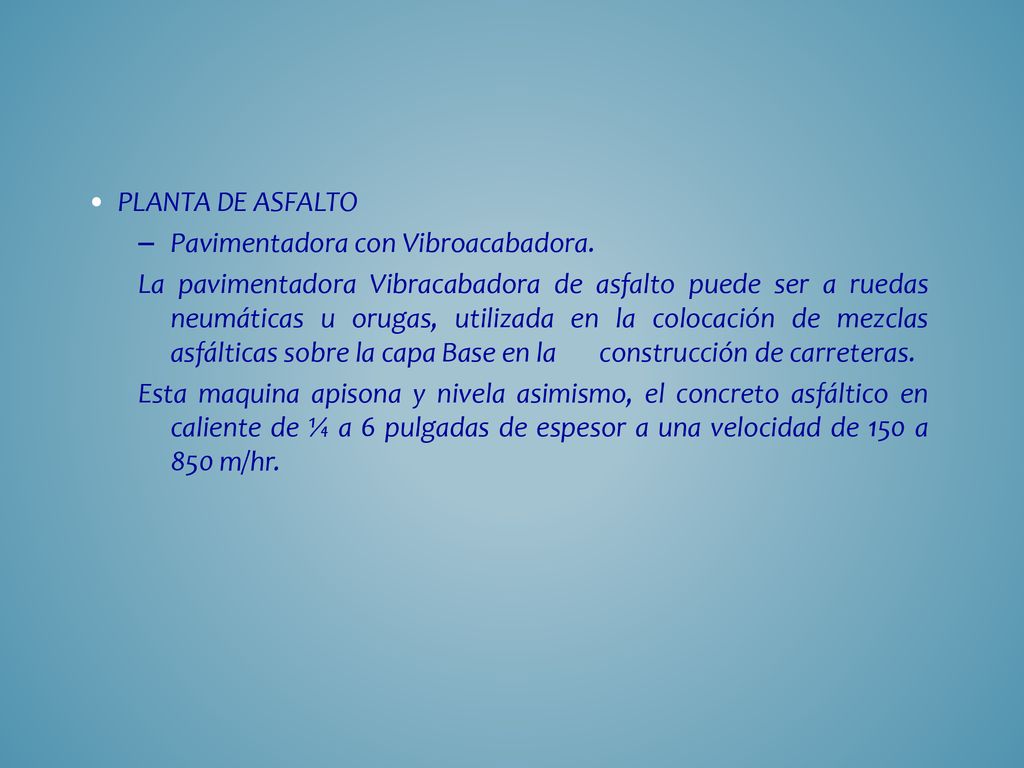

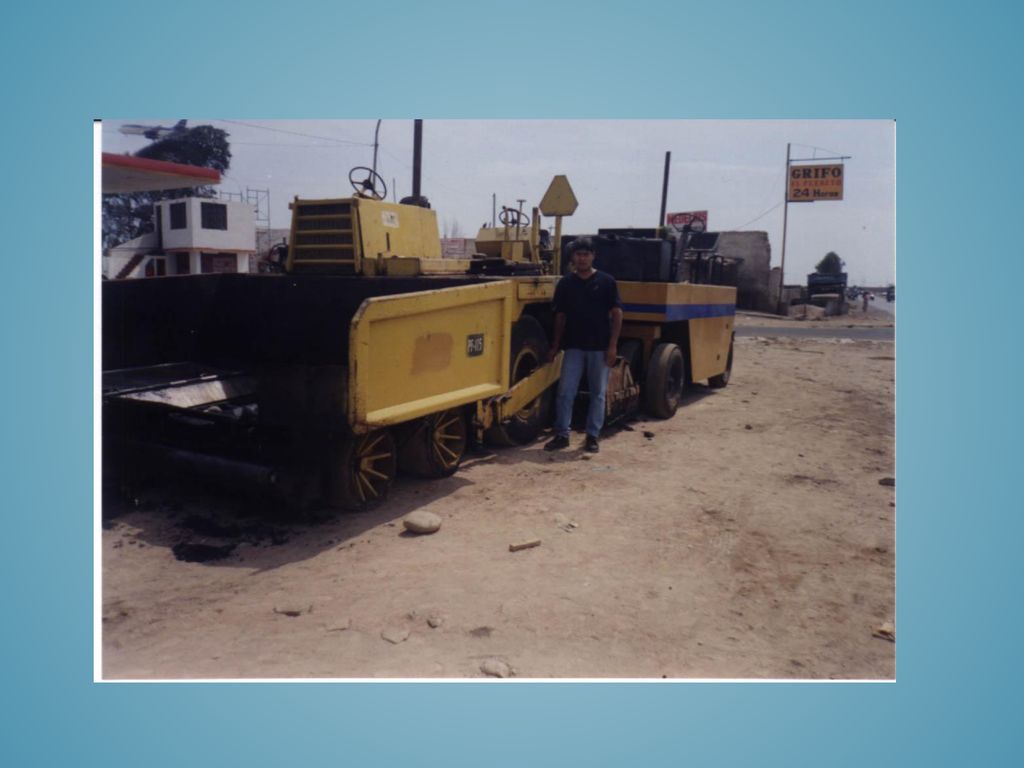

29 PLANTA DE ASFALTO Pavimentadora con Vibroacabadora. La pavimentadora Vibracabadora de asfalto puede ser a ruedas neumáticas u orugas, utilizada en la colocación de mezclas asfálticas sobre la capa Base en la construcción de carreteras. Esta maquina apisona y nivela asimismo, el concreto asfáltico en caliente de ¼ a 6 pulgadas de espesor a una velocidad de 150 a 850 m/hr.

30

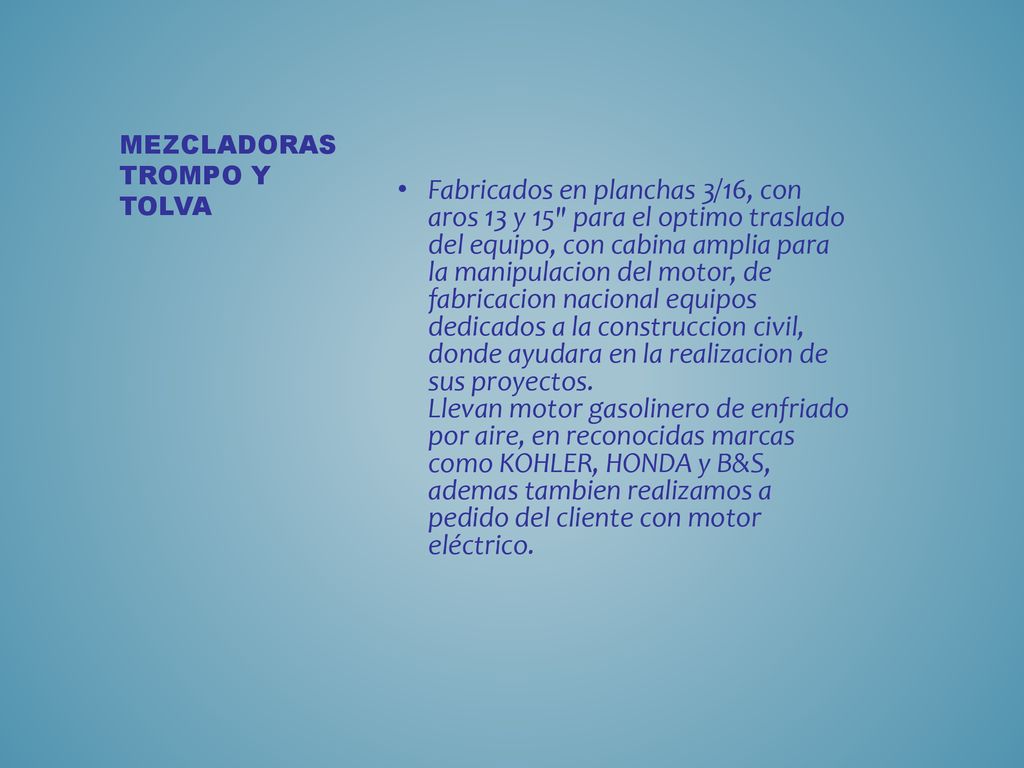

31 MEZCLADORAS TROMPO Y TOLVA
Fabricados en planchas 3/16, con aros 13 y 15" para el optimo traslado del equipo, con cabina amplia para la manipulacion del motor, de fabricacion nacional equipos dedicados a la construccion civil, donde ayudara en la realizacion de sus proyectos. Llevan motor gasolinero de enfriado por aire, en reconocidas marcas como KOHLER, HONDA y B&S, ademas tambien realizamos a pedido del cliente con motor eléctrico.

32

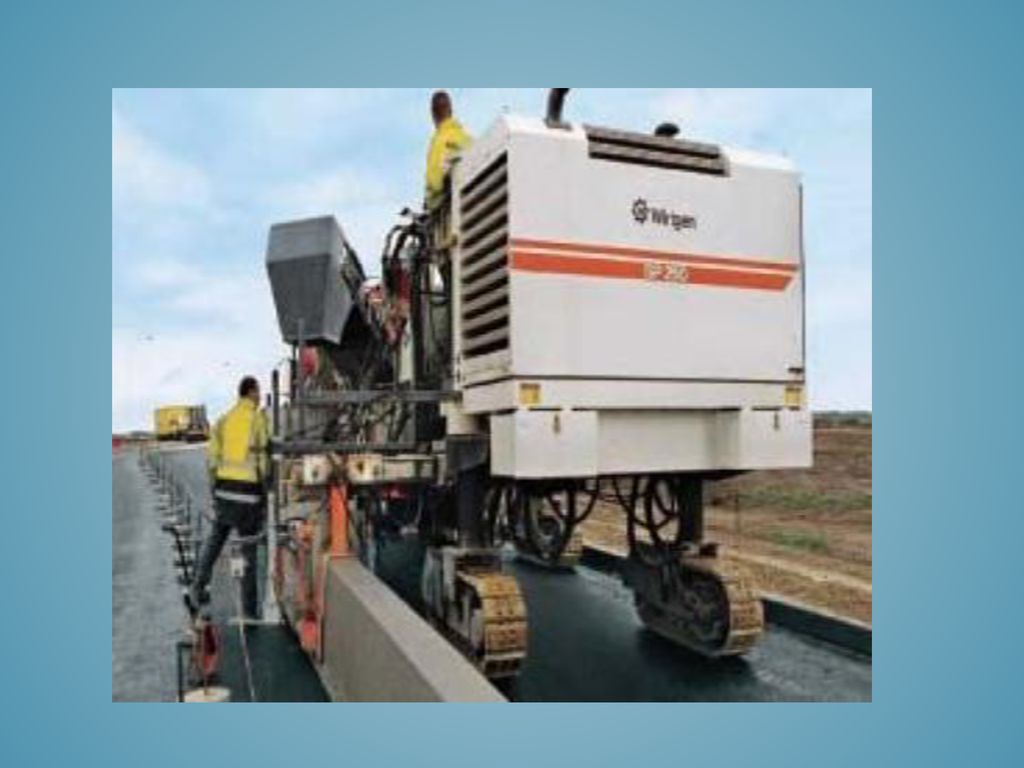

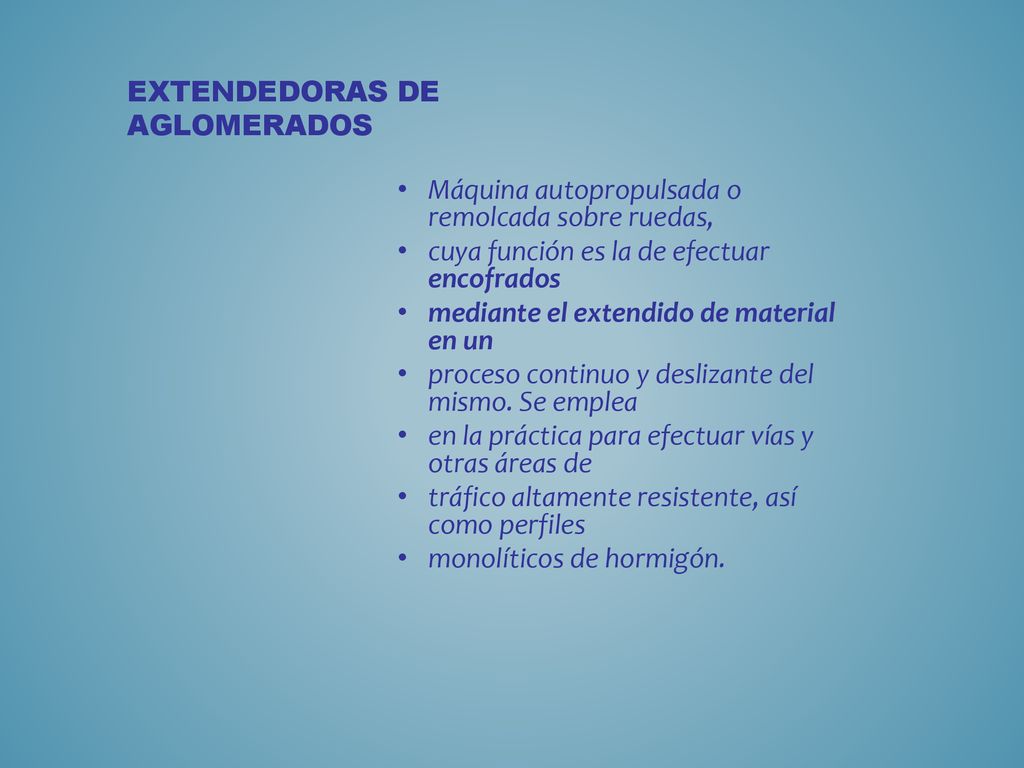

33 EXTENDEDORAS DE AGLOMERADOS
Máquina autopropulsada o remolcada sobre ruedas, cuya función es la de efectuar encofrados mediante el extendido de material en un proceso continuo y deslizante del mismo. Se emplea en la práctica para efectuar vías y otras áreas de tráfico altamente resistente, así como perfiles monolíticos de hormigón.

34

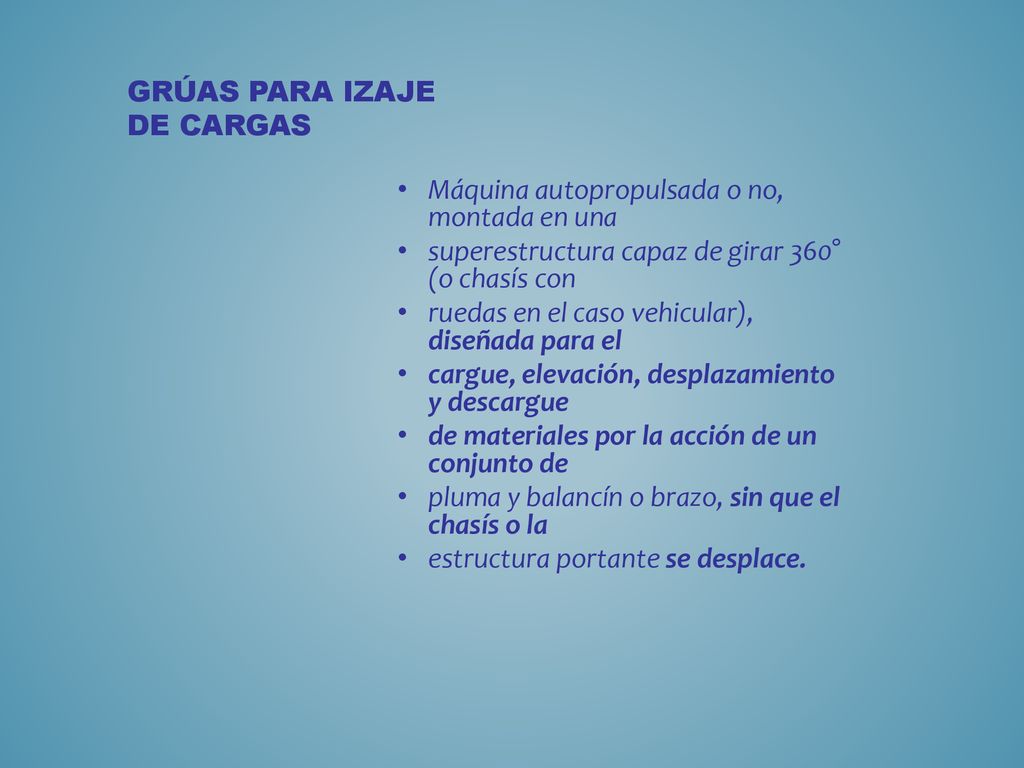

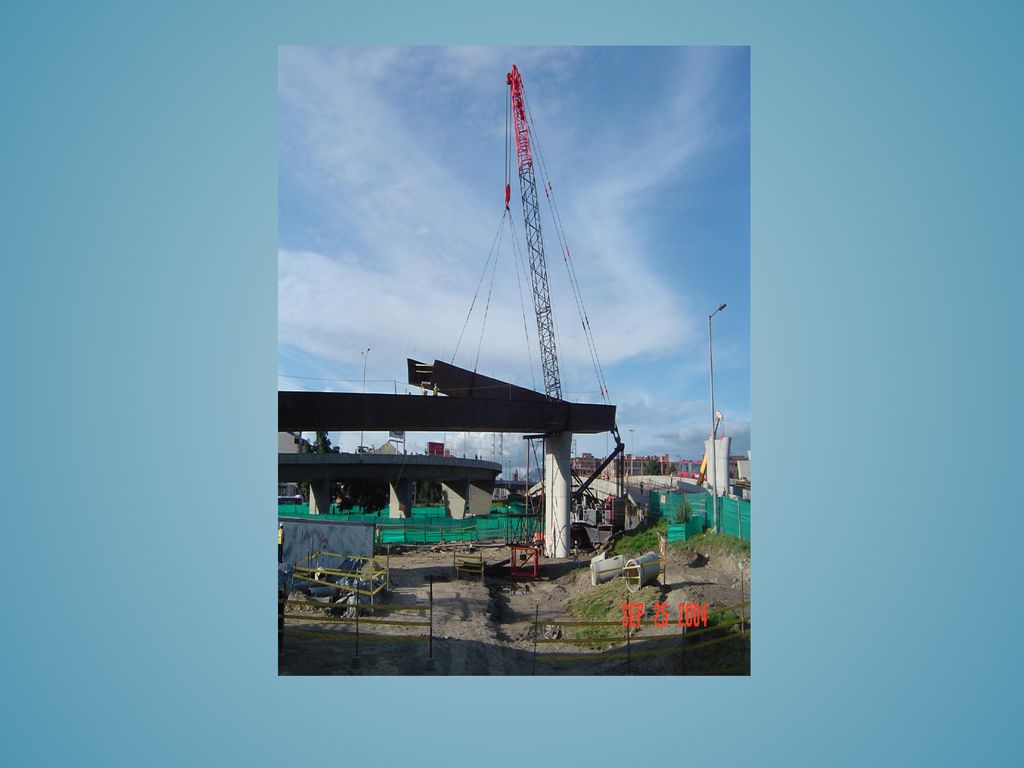

35 GRÚAS PARA IZAJE DE CARGAS
Máquina autopropulsada o no, montada en una superestructura capaz de girar 360° (o chasís con ruedas en el caso vehicular), diseñada para el cargue, elevación, desplazamiento y descargue de materiales por la acción de un conjunto de pluma y balancín o brazo, sin que el chasís o la estructura portante se desplace.

36

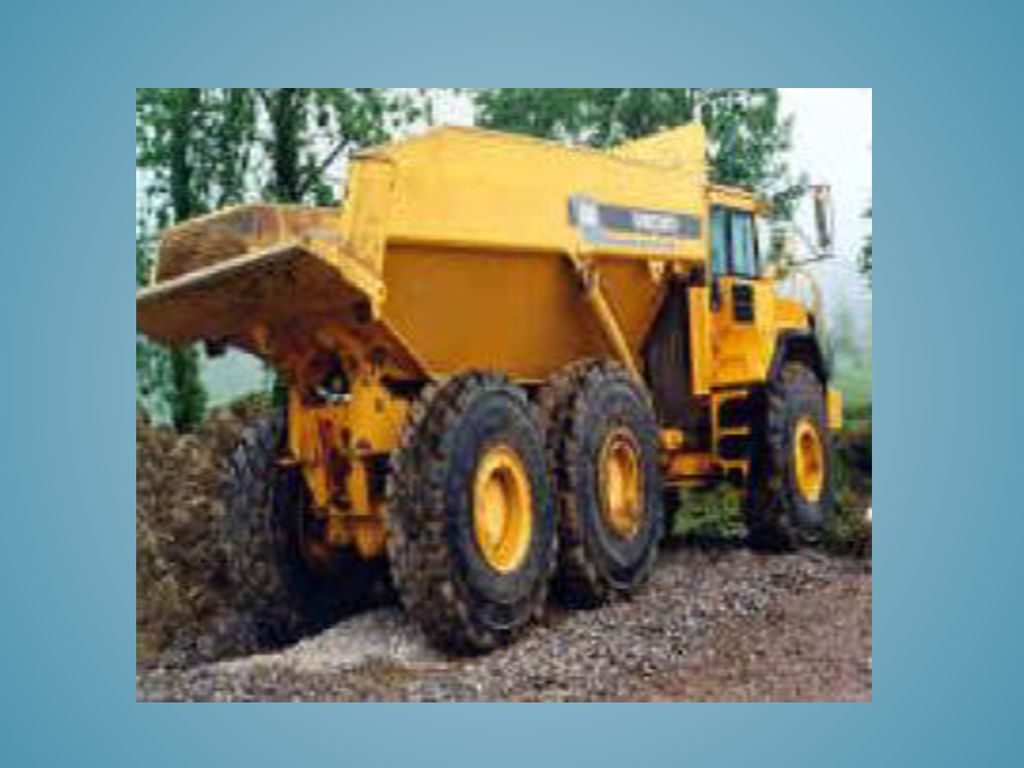

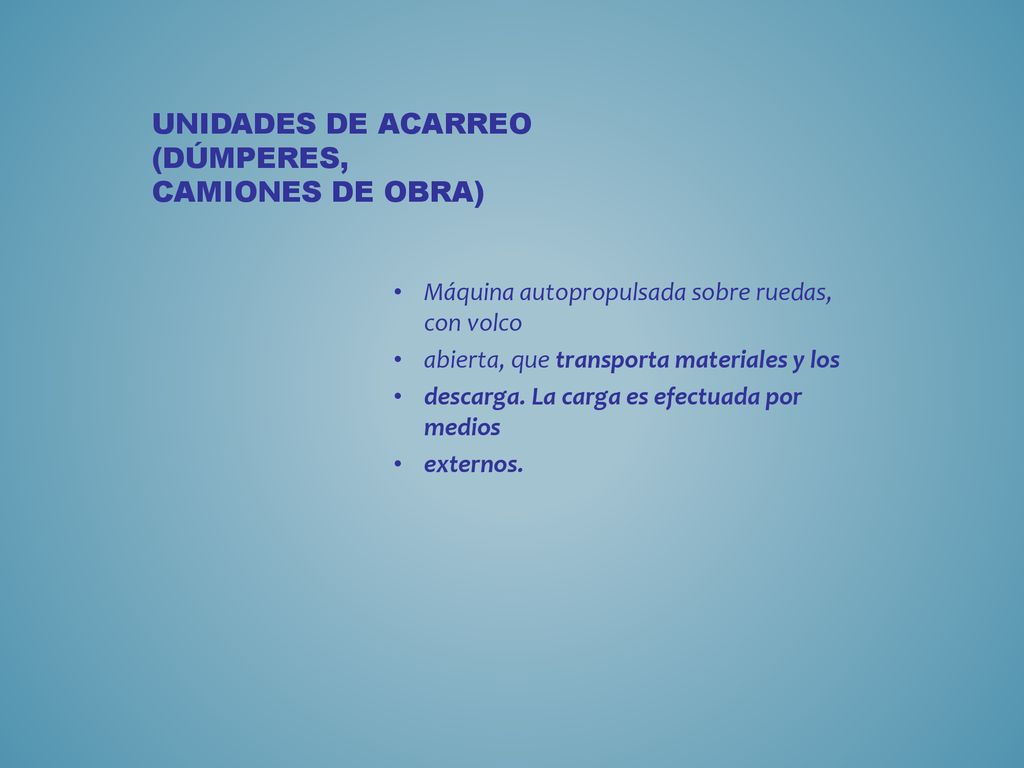

37 UNIDADES DE ACARREO (DÚMPERES, CAMIONES DE OBRA)
Máquina autopropulsada sobre ruedas, con volco abierta, que transporta materiales y los descarga. La carga es efectuada por medios externos.

38

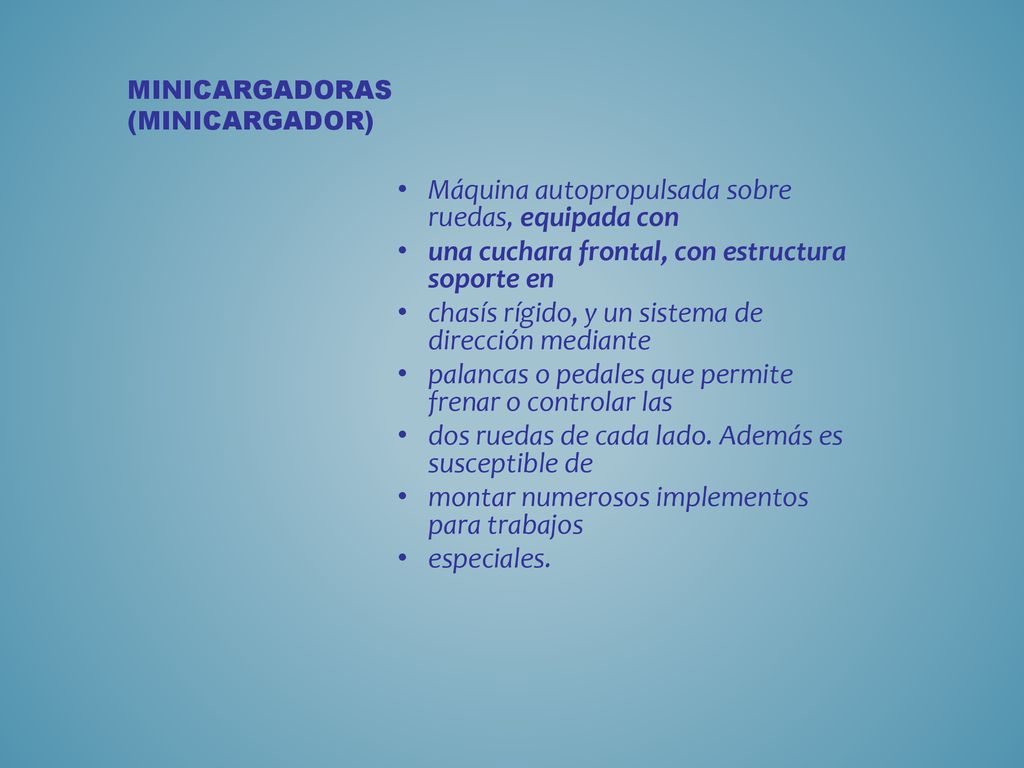

39 MINICARGADORAS (Minicargador)
Máquina autopropulsada sobre ruedas, equipada con una cuchara frontal, con estructura soporte en chasís rígido, y un sistema de dirección mediante palancas o pedales que permite frenar o controlar las dos ruedas de cada lado. Además es susceptible de montar numerosos implementos para trabajos especiales.

40

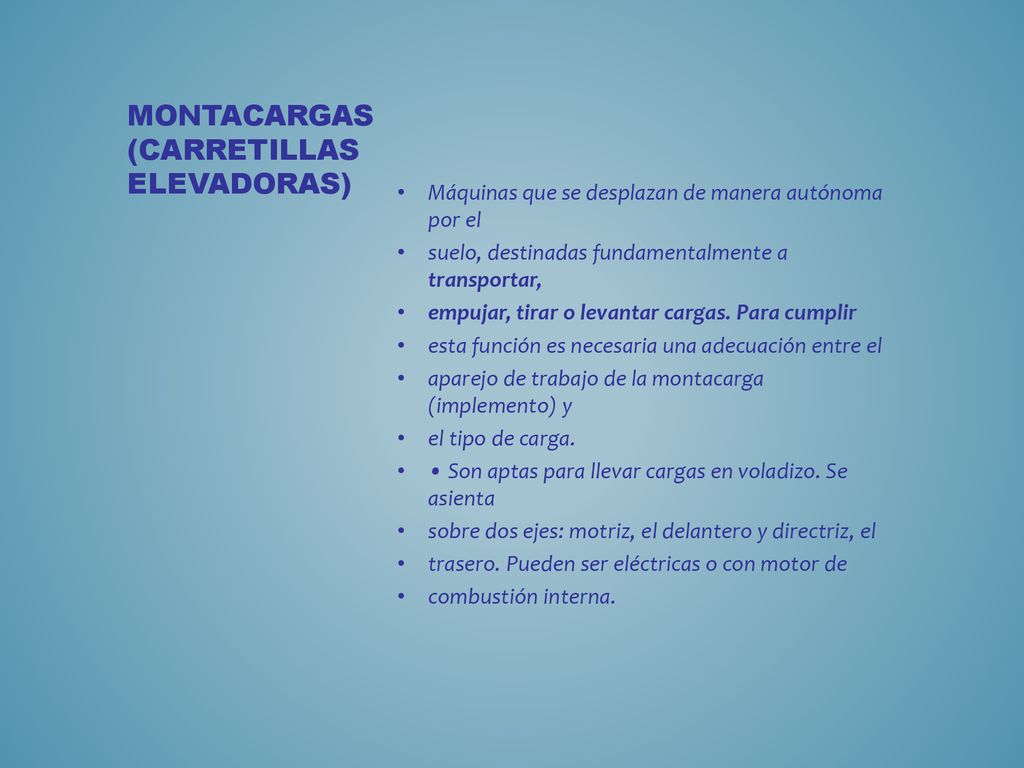

41 MONTACARGAS (Carretillas elevadoras)
Máquinas que se desplazan de manera autónoma por el suelo, destinadas fundamentalmente a transportar, empujar, tirar o levantar cargas. Para cumplir esta función es necesaria una adecuación entre el aparejo de trabajo de la montacarga (implemento) y el tipo de carga. • Son aptas para llevar cargas en voladizo. Se asienta sobre dos ejes: motriz, el delantero y directriz, el trasero. Pueden ser eléctricas o con motor de combustión interna.

42

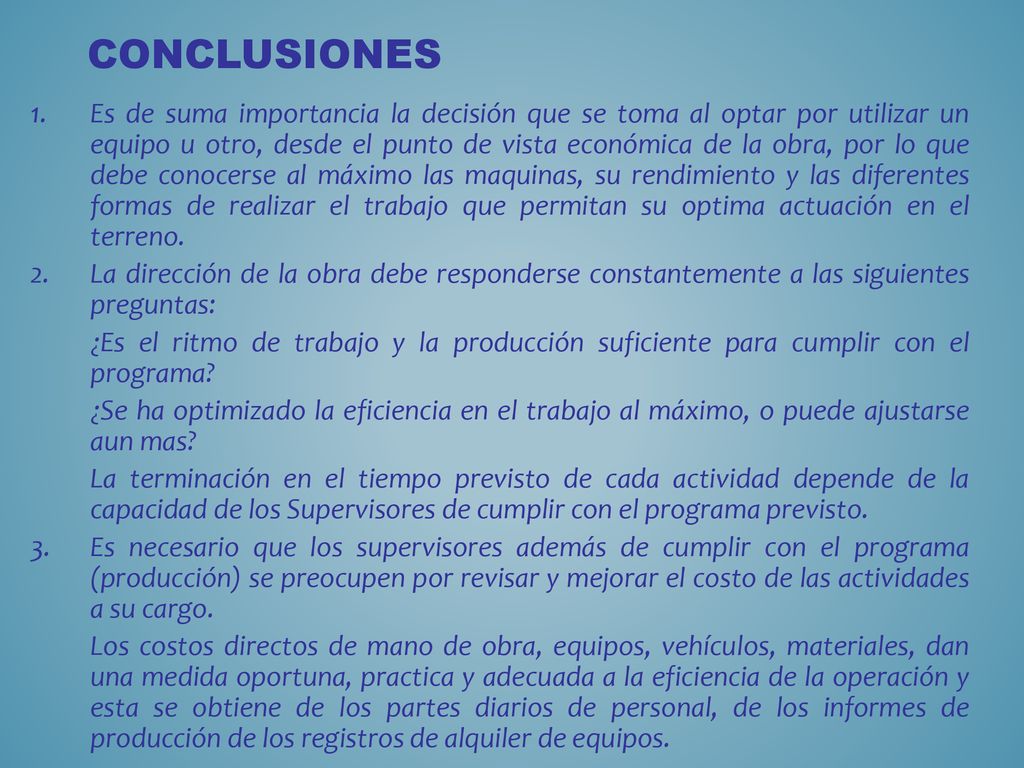

43 CONCLUSIONES Es de suma importancia la decisión que se toma al optar por utilizar un equipo u otro, desde el punto de vista económica de la obra, por lo que debe conocerse al máximo las maquinas, su rendimiento y las diferentes formas de realizar el trabajo que permitan su optima actuación en el terreno. La dirección de la obra debe responderse constantemente a las siguientes preguntas: ¿Es el ritmo de trabajo y la producción suficiente para cumplir con el programa? ¿Se ha optimizado la eficiencia en el trabajo al máximo, o puede ajustarse aun mas? La terminación en el tiempo previsto de cada actividad depende de la capacidad de los Supervisores de cumplir con el programa previsto. Es necesario que los supervisores además de cumplir con el programa (producción) se preocupen por revisar y mejorar el costo de las actividades a su cargo. Los costos directos de mano de obra, equipos, vehículos, materiales, dan una medida oportuna, practica y adecuada a la eficiencia de la operación y esta se obtiene de los partes diarios de personal, de los informes de producción de los registros de alquiler de equipos.

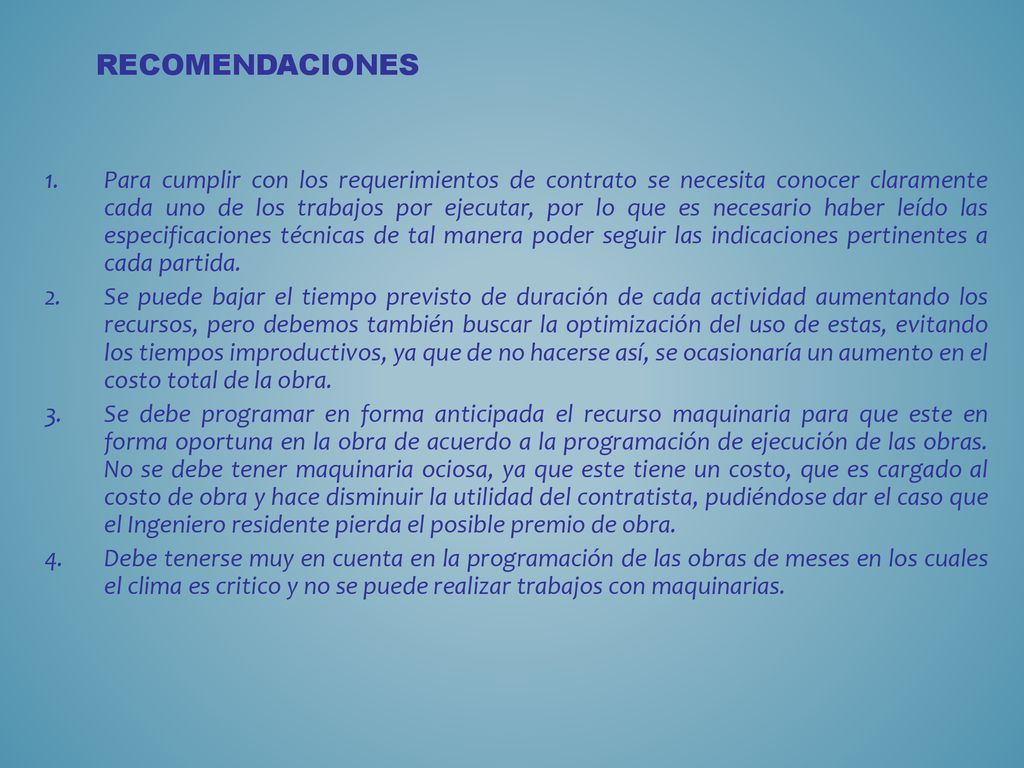

44 RECOMENDACIONES Para cumplir con los requerimientos de contrato se necesita conocer claramente cada uno de los trabajos por ejecutar, por lo que es necesario haber leído las especificaciones técnicas de tal manera poder seguir las indicaciones pertinentes a cada partida. Se puede bajar el tiempo previsto de duración de cada actividad aumentando los recursos, pero debemos también buscar la optimización del uso de estas, evitando los tiempos improductivos, ya que de no hacerse así, se ocasionaría un aumento en el costo total de la obra. Se debe programar en forma anticipada el recurso maquinaria para que este en forma oportuna en la obra de acuerdo a la programación de ejecución de las obras. No se debe tener maquinaria ociosa, ya que este tiene un costo, que es cargado al costo de obra y hace disminuir la utilidad del contratista, pudiéndose dar el caso que el Ingeniero residente pierda el posible premio de obra. Debe tenerse muy en cuenta en la programación de las obras de meses en los cuales el clima es critico y no se puede realizar trabajos con maquinarias.
