1 Dirección de Calidad Educativa HIDRÁULICA DE LAS CONDUCCIONES - FLUJO RAPIDAMENTE VARIADO. “EL Fenómeno del Resalto Hidráulico” Ing. Manuel Vicente HERQUINIO ARIAS HIDRÁULICA e HIDROLOGIA

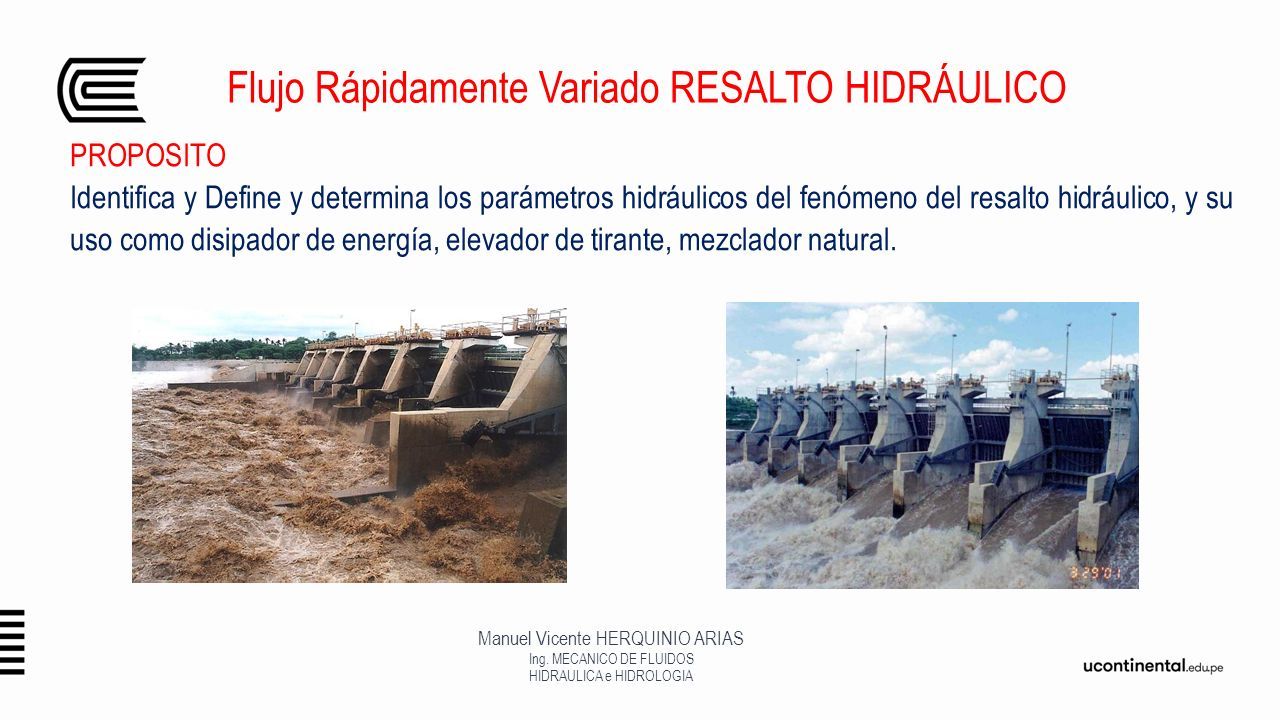

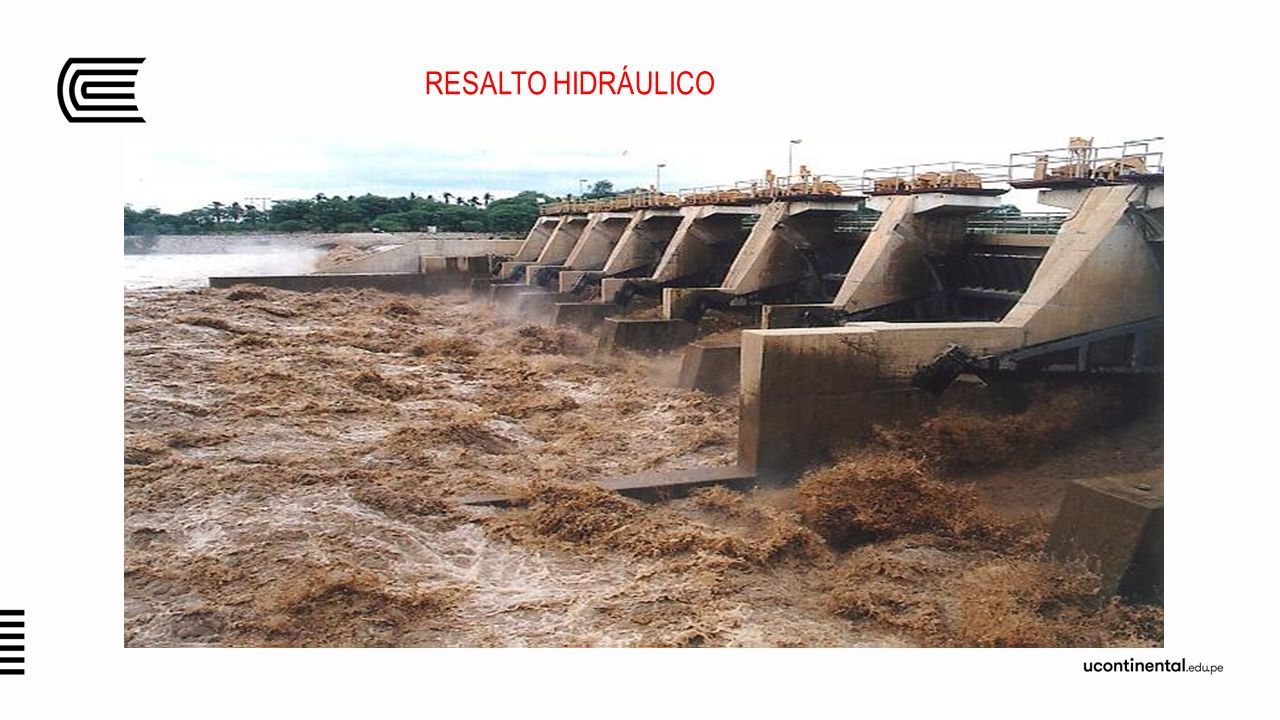

2 Flujo Rápidamente Variado RESALTO HIDRÁULICO Manuel Vicente HERQUINIO ARIAS Ing. MECANICO DE FLUIDOS HIDRAULICA e HIDROLOGIA PROPOSITO Identifica y Define y determina los parámetros hidráulicos del fenómeno del resalto hidráulico, y su uso como disipador de energía, elevador de tirante, mezclador natural.

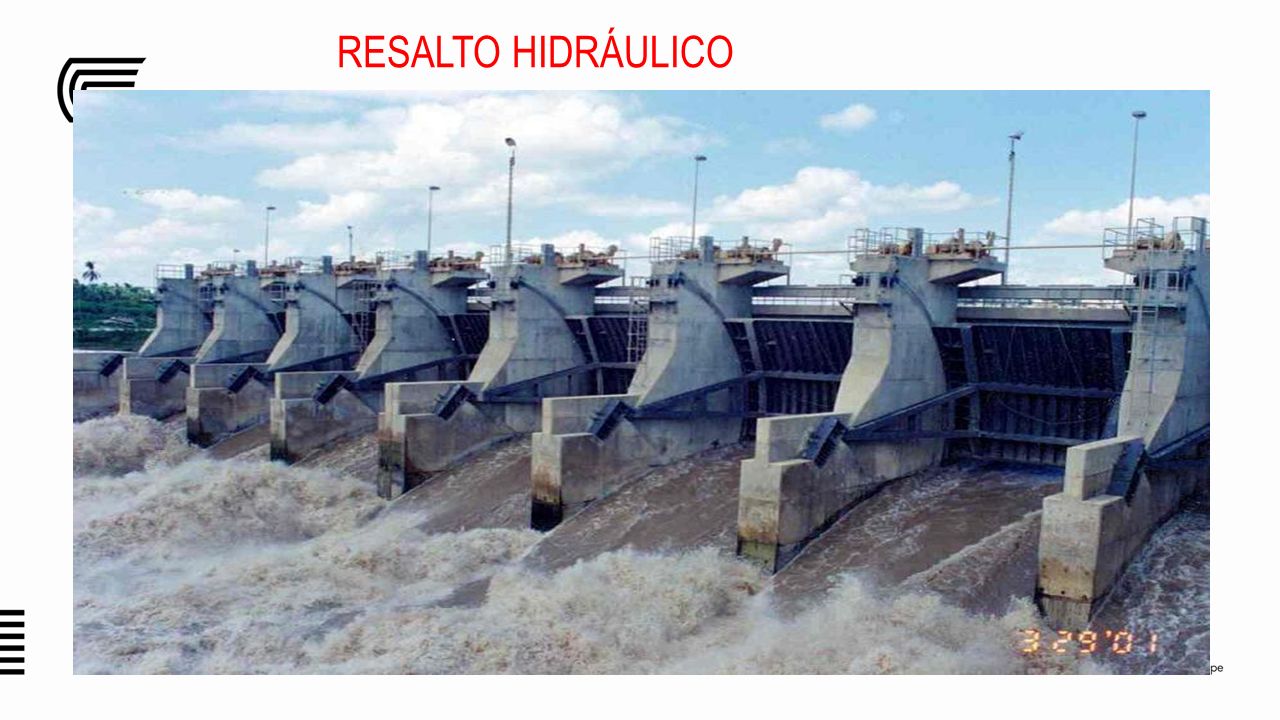

3 RESALTO HIDRÁULICO

4

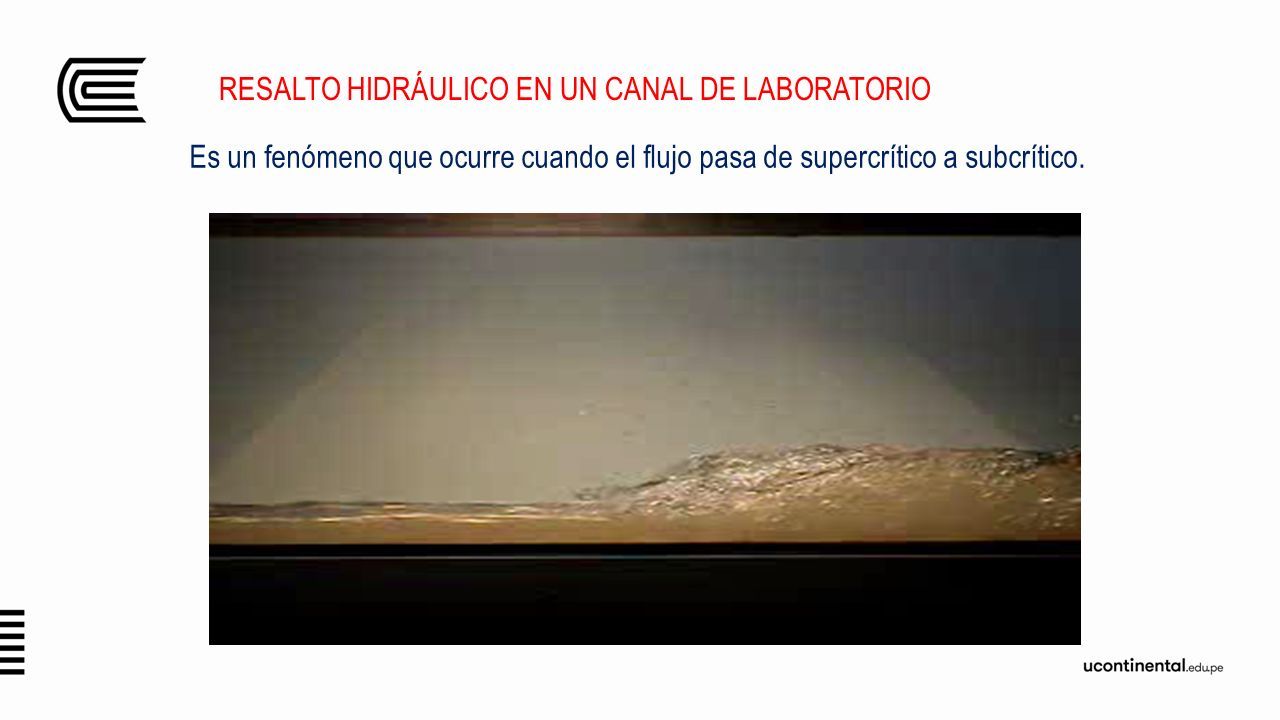

5 RESALTO HIDRÁULICO EN UN CANAL DE LABORATORIO Es un fenómeno que ocurre cuando el flujo pasa de supercrítico a subcrítico.

6 RESALTO HIDRÁULICO EN UN CANAL DE LABORATORIO

7 Es un fenómeno que ocurre cuando el flujo pasa de supercrítico a subcrítico. RESALTO HIDRÁULICO EN UN CANAL DE LABORATORIO

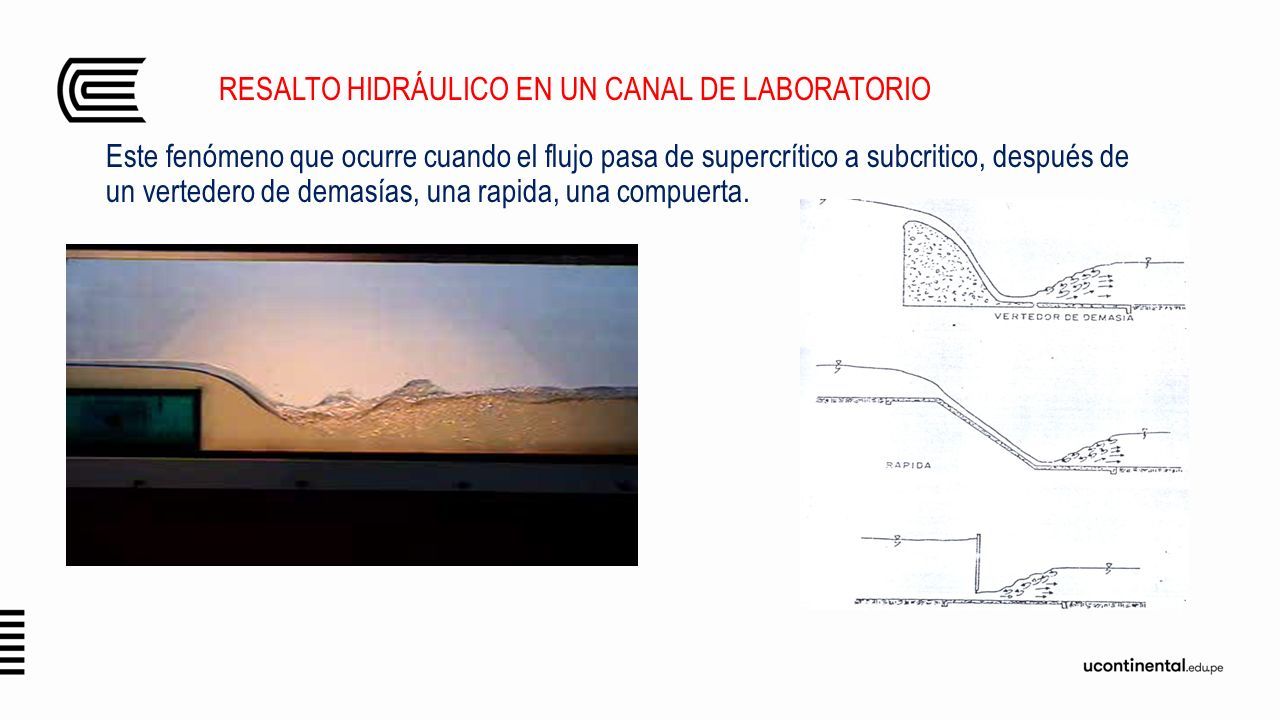

8 Este fenómeno que ocurre cuando el flujo pasa de supercrítico a subcritico, después de un vertedero de demasías, una rapida, una compuerta. RESALTO HIDRÁULICO EN UN CANAL DE LABORATORIO

9 Tipo de Salto Hidráulico que se forma de acuerdo al número de Froude Tipo de Resalto Hidráulico

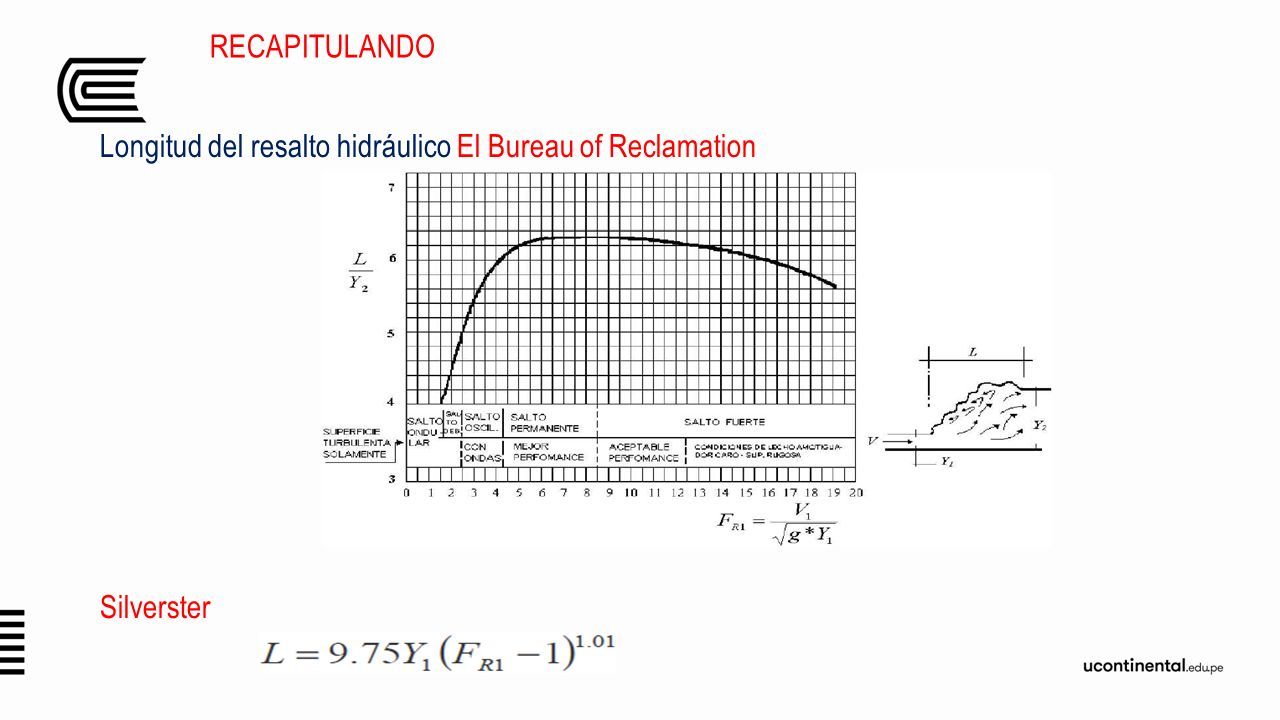

10 Longitud del resalto hidráulico El Bureau of Reclamation Silverster RECAPITULANDO
