Sistemas de Supervisión, Control y Adquisición de Data (SCADA).

Presentación del tema: "Sistemas de Supervisión, Control y Adquisición de Data (SCADA)."— Transcripción de la presentación:

1 Sistemas de Supervisión, Control y Adquisición de Data (SCADA).

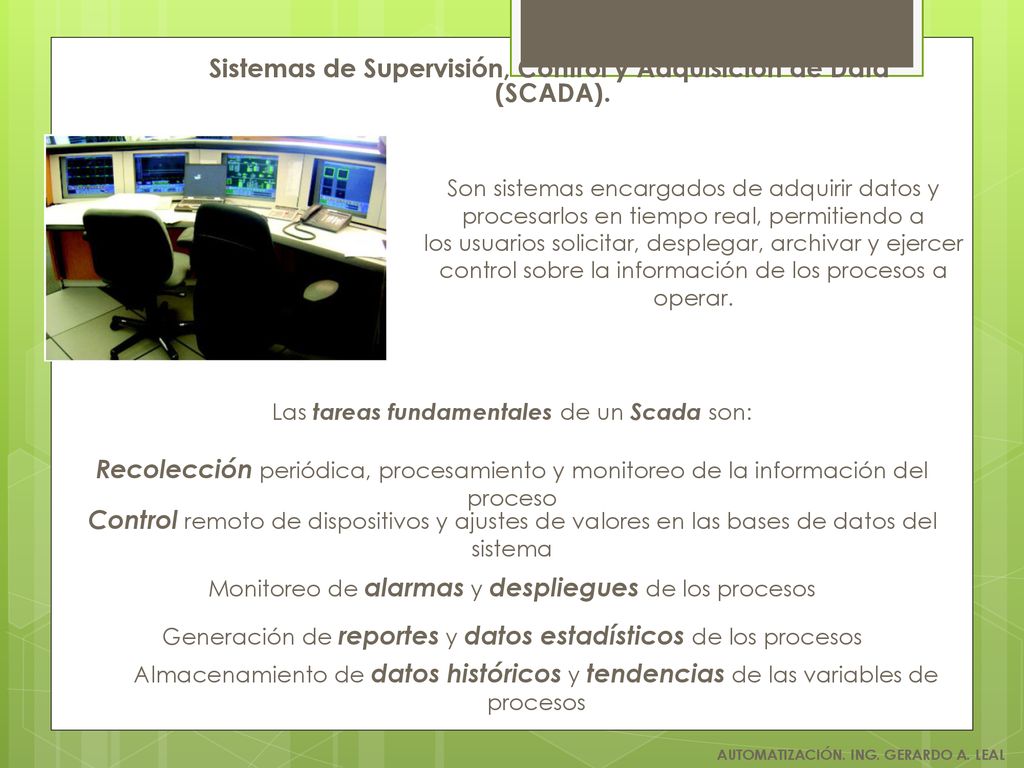

Son sistemas encargados de adquirir datos y procesarlos en tiempo real, permitiendo a los usuarios solicitar, desplegar, archivar y ejercer control sobre la información de los procesos a operar. Las tareas fundamentales de un Scada son: Recolección periódica, procesamiento y monitoreo de la información del proceso Control remoto de dispositivos y ajustes de valores en las bases de datos del sistema Monitoreo de alarmas y despliegues de los procesos Generación de reportes y datos estadísticos de los procesos Almacenamiento de datos históricos y tendencias de las variables de procesos AUTOMATIZACIÓN. ING. GERARDO A. LEAL

2 Arquitectura básica de un SCADA Unidades Terminales Remotas (RTU`s)
Sistema de Telecomunicaciones Radio Remoto PLC / RTU Antena Radio Remoto PLC / RTU Antena Unidades Terminales Remotas (RTU`s) Servidor Recolector Radio Modem Unidad Recolección Maestra (URM) Software Scada Servidor BD Tiempo Real Históricos LAN / WAN / TCP/IP Interfaz Aplicaciones Otros Sistemas IHM Operadores Centro de Operaciones Automatizadas (COA) Unidad Control y Procesamiento (UCP) Unidad Terminal Maestra AUTOMATIZACIÓN. ING. GERARDO A. LEAL

3 Sistema de Telecomunicaciones en un SCADA
DCE Equipo de Comunicación de Datos (MODEM) Tx: Transmisor Rx: Receptor DCE Equipo de Comunicación de Datos (MODEM) Tx: Transmisor Rx: Receptor DTE Equipo Terminal de Datos (Modulo Comunicación RTU/PLC) RTU DTE Equipo Terminal de Datos (Recolector maestro de la UTM) UTM Canal de Transmisión MODEM (Modulador y Demodulador) Cable Telefónico Hz, ,6 KB/S Coaxial MHz, 12 MB/S Radio de Datos UHF 800 MHZ Microondas mayor a 800 MHZ Fibra Óptica 3 GHz / 1 GB/S Satélite 0 a 9000 GHz RTU Datos Digitales (RS-232) Protocolo de Comunicación TX FRECUENCIA RX CANAL Manejo de los Datos de Proceso AUTOMATIZACIÓN. ING. GERARDO A. LEAL

4 Unidad de Recolección Maestra (URM)

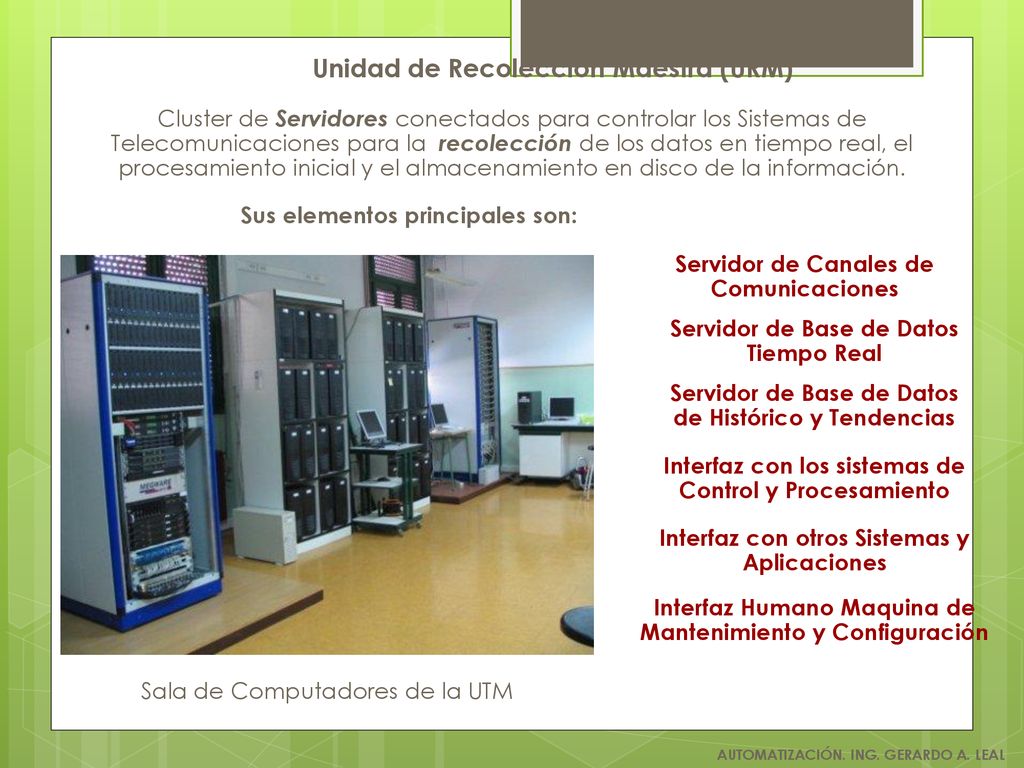

Cluster de Servidores conectados para controlar los Sistemas de Telecomunicaciones para la recolección de los datos en tiempo real, el procesamiento inicial y el almacenamiento en disco de la información. Sus elementos principales son: Servidor de Canales de Comunicaciones Servidor de Base de Datos Tiempo Real Servidor de Base de Datos de Histórico y Tendencias Interfaz con los sistemas de Control y Procesamiento Interfaz con otros Sistemas y Aplicaciones Interfaz Humano Maquina de Mantenimiento y Configuración Sala de Computadores de la UTM AUTOMATIZACIÓN. ING. GERARDO A. LEAL

5 Usuarios y Software de Scada Software y Aplicaciones de Scada:
Los principales usuarios de un Scada son: Operadores: interacción y operación de los procesos. (Analistas e Ing. de Procesos) Mantenedores: configuración y mantenimiento de la infraestructura física y software (Ingenieros de Automatización) Administradores: administración de los sistemas y recursos informáticos y redes (Analistas de Sistemas, Ing. De Computación, Informática y Sistemas) Soporte: mantenimiento de la infraestructura del sistema de telecomunicaciones, alimentación, sistemas remotos, etc. Software y Aplicaciones de Scada: Sistemas Operativos (Unix, Windows NT, Windows XP, Linux, OS-2) Bases de Datos ( Excel, Access, SQL, Oracle) Graficadores ( Autocad, otros según fabricante Scada ) Aplicaciones Scada ( InTouch, Wonderware, RealFlex, Honeywell, Valmet ) Reportes ( Excel, Visual ) Comunicaciones ( Modbus, Bisap, Bristol ) AUTOMATIZACIÓN. ING. GERARDO A. LEAL

6 Interfaz Humano Maquina de un SCADA

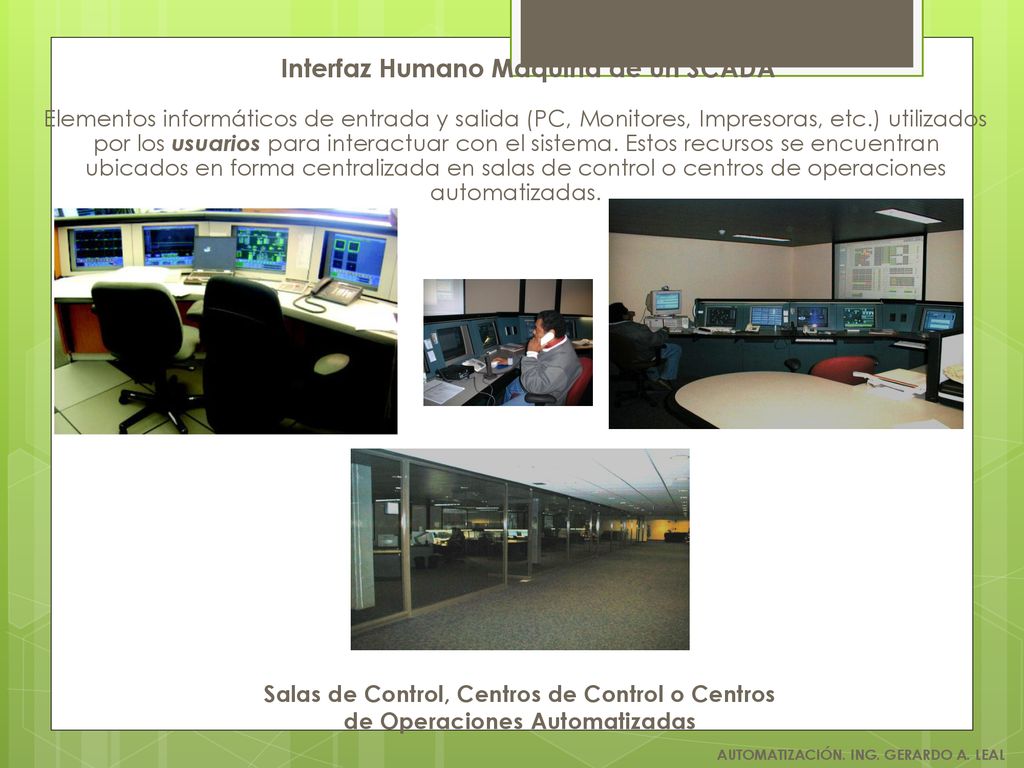

Elementos informáticos de entrada y salida (PC, Monitores, Impresoras, etc.) utilizados por los usuarios para interactuar con el sistema. Estos recursos se encuentran ubicados en forma centralizada en salas de control o centros de operaciones automatizadas. Salas de Control, Centros de Control o Centros de Operaciones Automatizadas AUTOMATIZACIÓN. ING. GERARDO A. LEAL

7 Plataforma de Integración de Sistemas y Control de Gestión
INSTRUMENTACIÓN RTU-PLC SCADA / DCS INTEGRACIÓN Y GESTIÓN Son plataformas computacionales y de redes que permiten integrar a través de servicios de Internet, Intranet o Aplicaciones de oficina, los datos de los procesos industriales, para obtener a nivel gerencial la información en tiempo real o histórica de las variables de los procesos generadas en diversos sistemas (Scada´s, DCS´s, Otros). Solo permiten acciones de supervisión para la gestión o la supervisión administrativa de los procesos. AUTOMATIZACIÓN. ING. GERARDO A. LEAL
