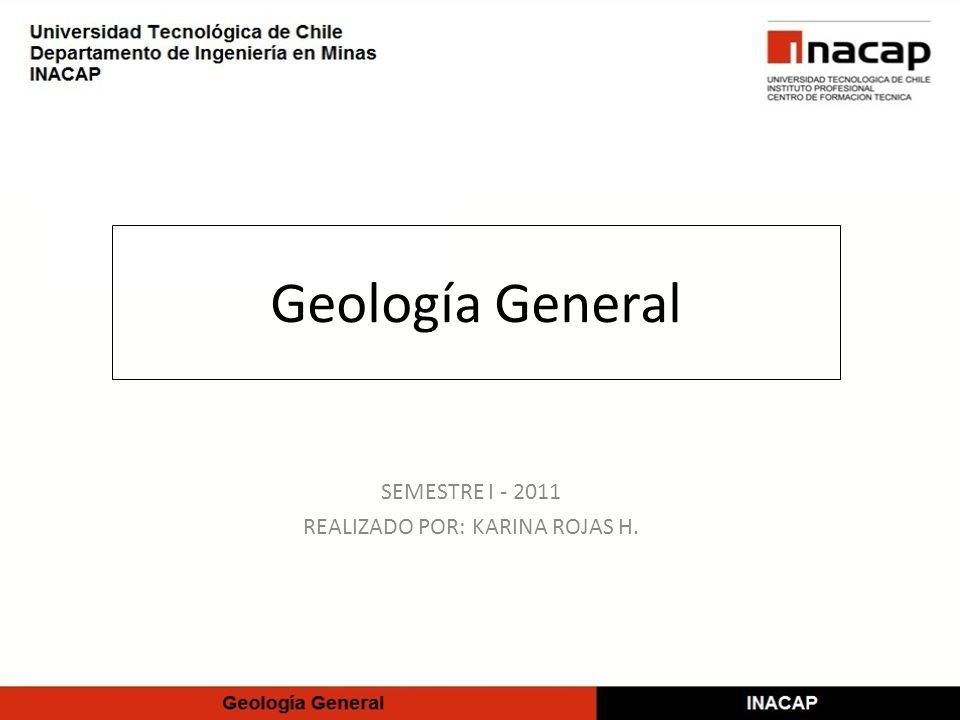

1 Geología General SEMESTRE I - 2011 REALIZADO POR: KARINA ROJAS H.

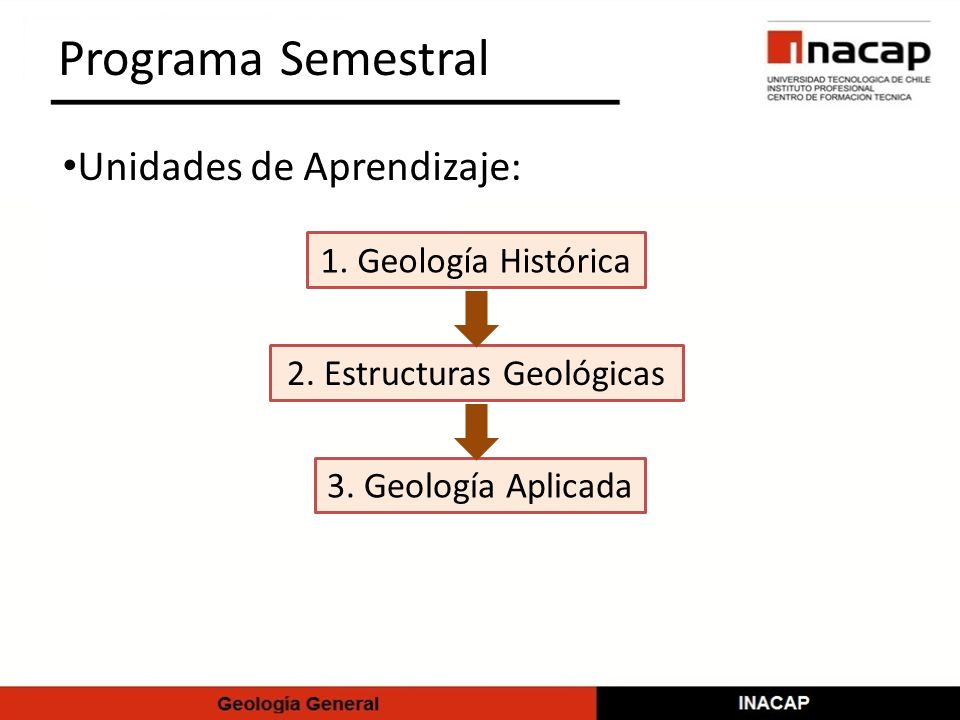

2 Programa Semestral 1. Geología Histórica 2. Estructuras Geológicas 3. Geología Aplicada Unidades de Aprendizaje:

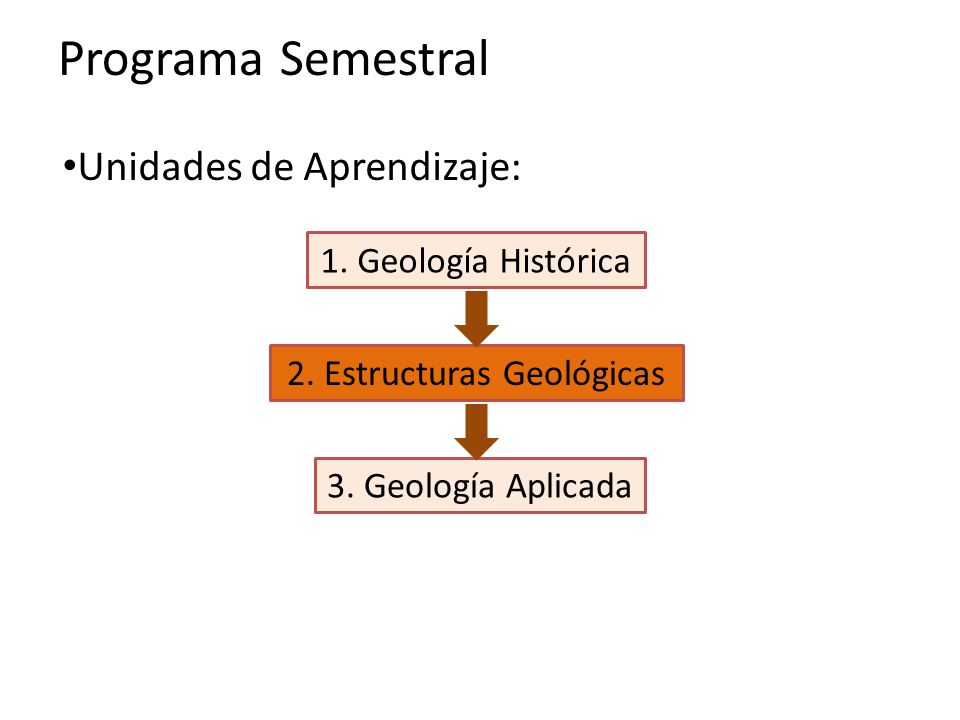

3 Programa Semestral 1. Geología Histórica 2. Estructuras Geológicas 3. Geología Aplicada Unidades de Aprendizaje:

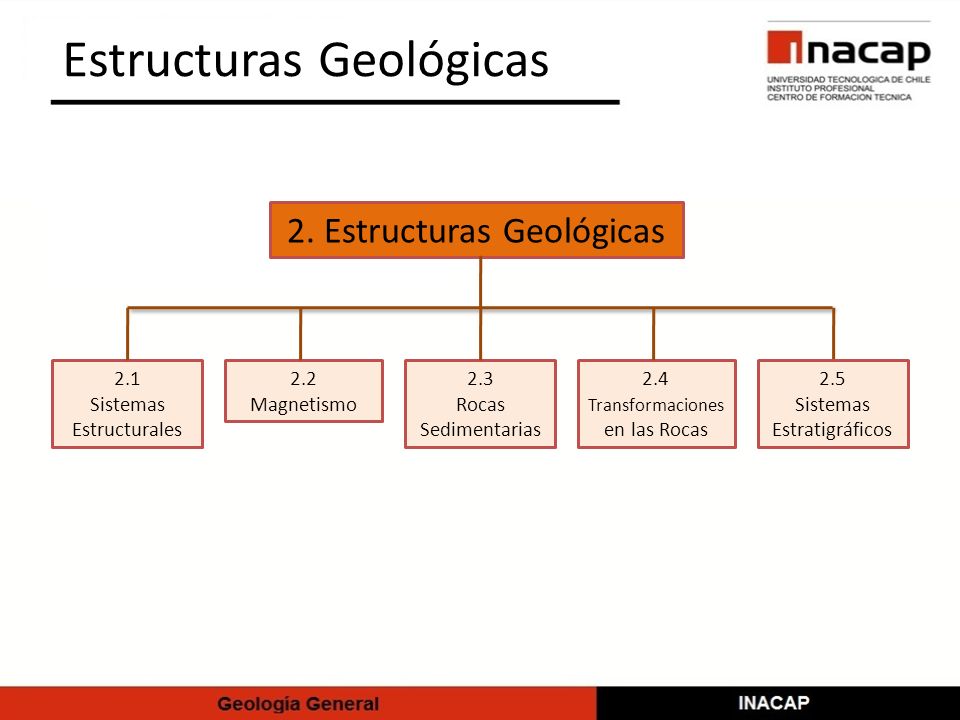

4 Estructuras Geológicas 2.1 Sistemas Estructurales 2.2 Magnetismo 2.3 Rocas Sedimentarias 2. Estructuras Geológicas 2.4 Transformaciones en las Rocas 2.5 Sistemas Estratigráficos

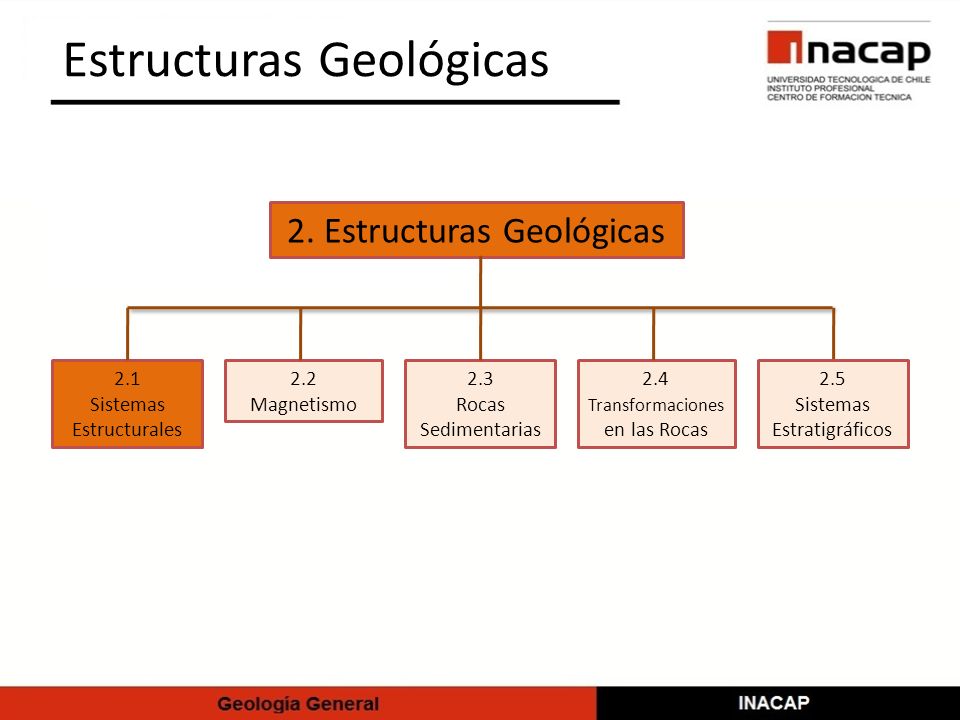

5 Estructuras Geológicas 2.1 Sistemas Estructurales 2.2 Magnetismo 2.3 Rocas Sedimentarias 2. Estructuras Geológicas 2.4 Transformaciones en las Rocas 2.5 Sistemas Estratigráficos

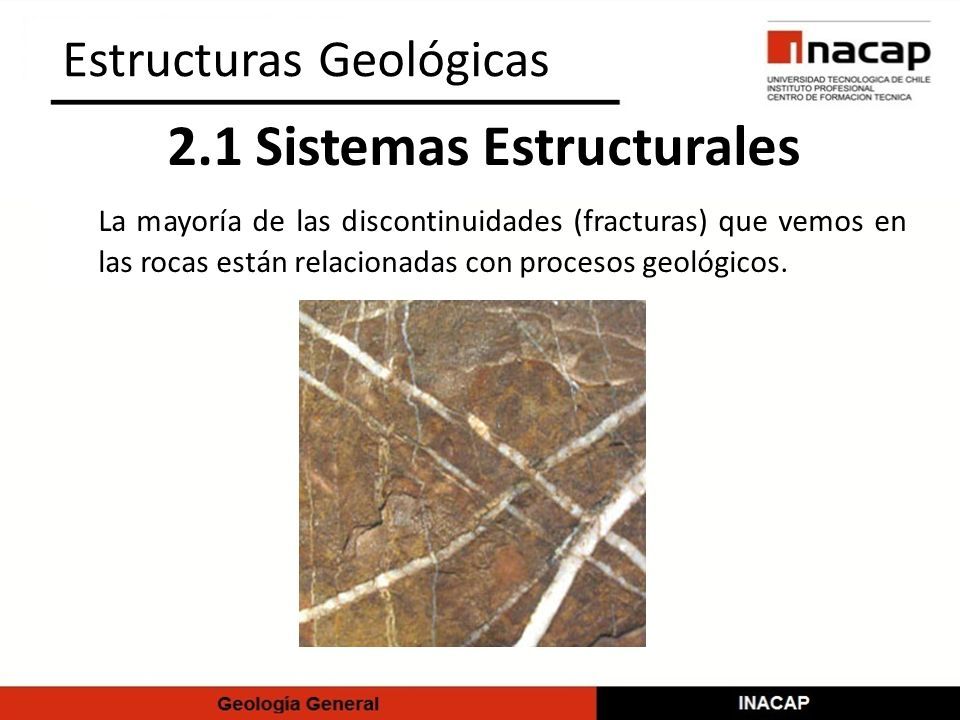

6 Estructuras Geológicas 2.1 Sistemas Estructurales La mayoría de las discontinuidades (fracturas) que vemos en las rocas están relacionadas con procesos geológicos.

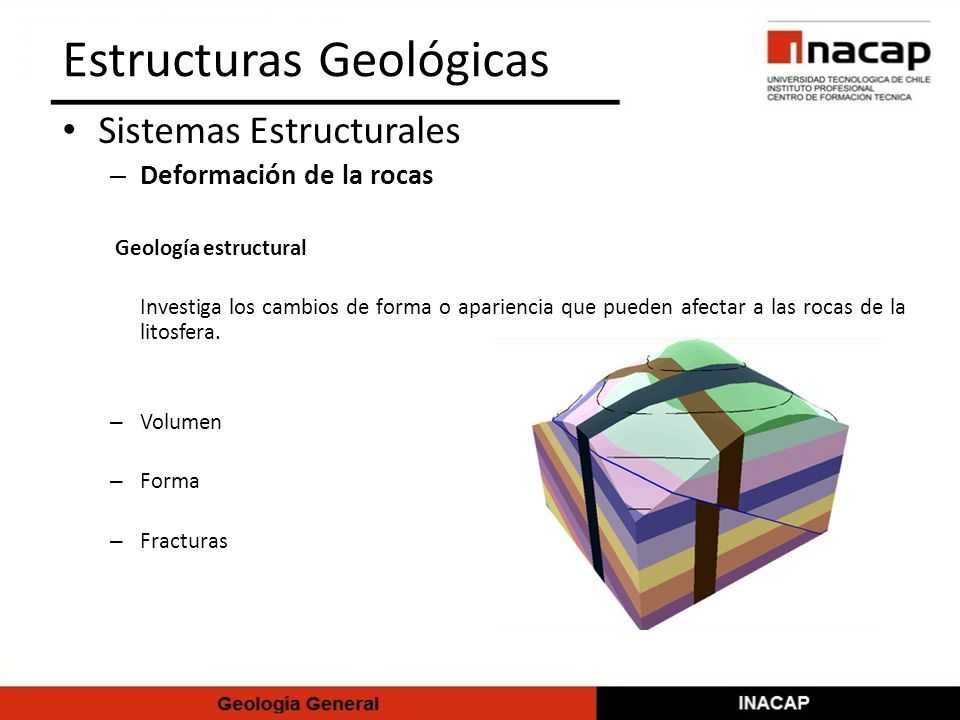

7 Estructuras Geológicas Sistemas Estructurales – Deformación de la rocas Geología estructural Investiga los cambios de forma o apariencia que pueden afectar a las rocas de la litosfera. – Volumen – Forma – Fracturas

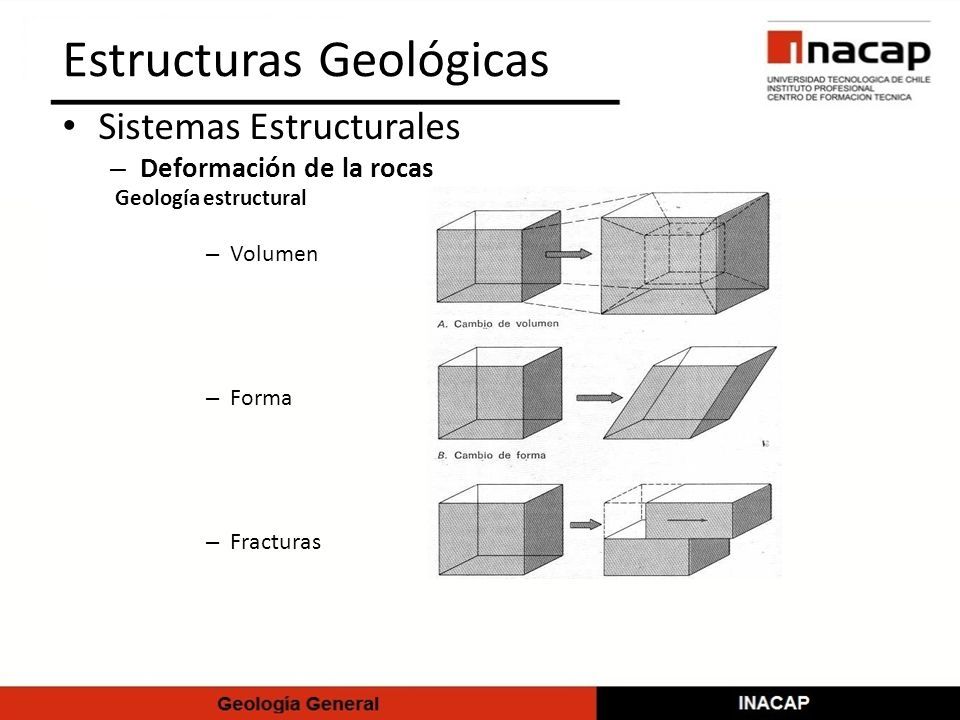

8 Estructuras Geológicas Sistemas Estructurales – Deformación de la rocas Geología estructural – Volumen – Forma – Fracturas

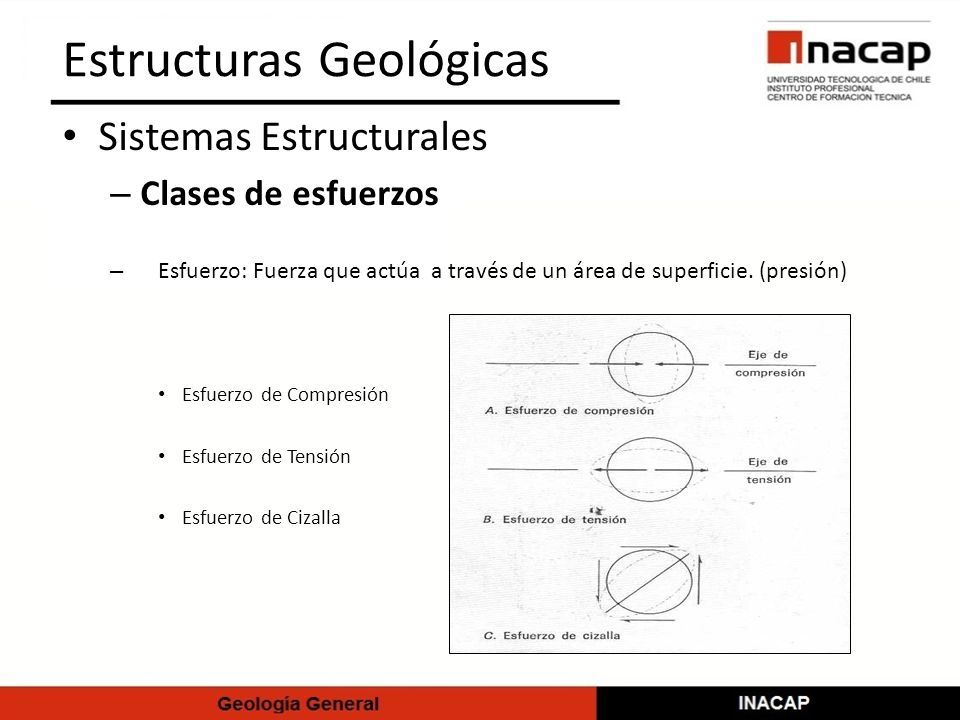

9 Estructuras Geológicas Sistemas Estructurales – Clases de esfuerzos – Esfuerzo: Fuerza que actúa a través de un área de superficie. (presión) Esfuerzo de Compresión Esfuerzo de Tensión Esfuerzo de Cizalla

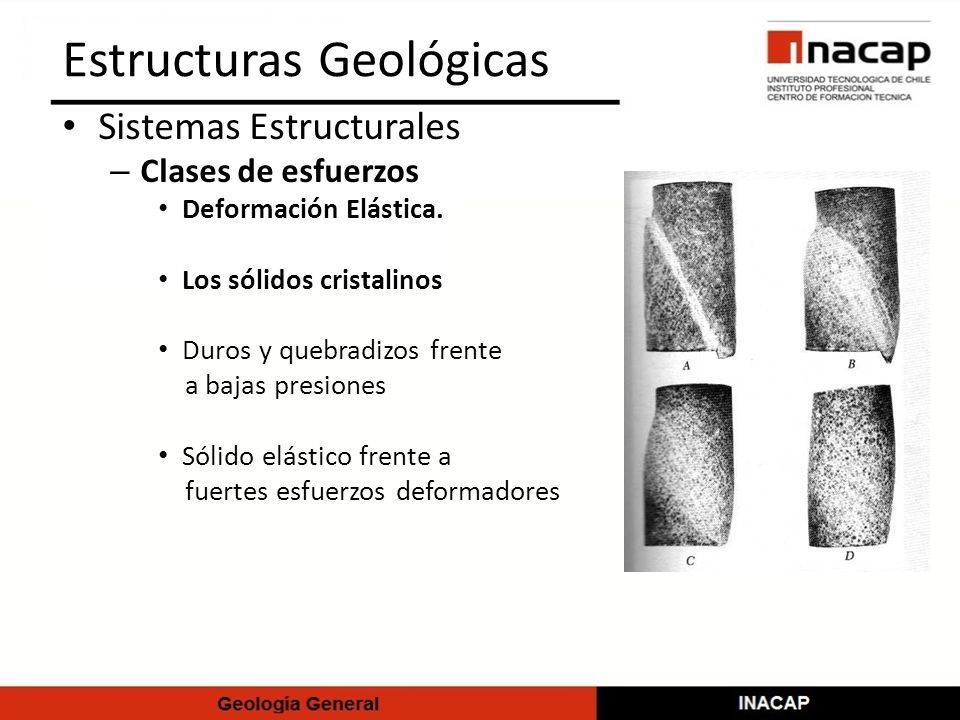

10 Estructuras Geológicas Sistemas Estructurales – Clases de esfuerzos Deformación Elástica. Los sólidos cristalinos Duros y quebradizos frente a bajas presiones Sólido elástico frente a fuertes esfuerzos deformadores

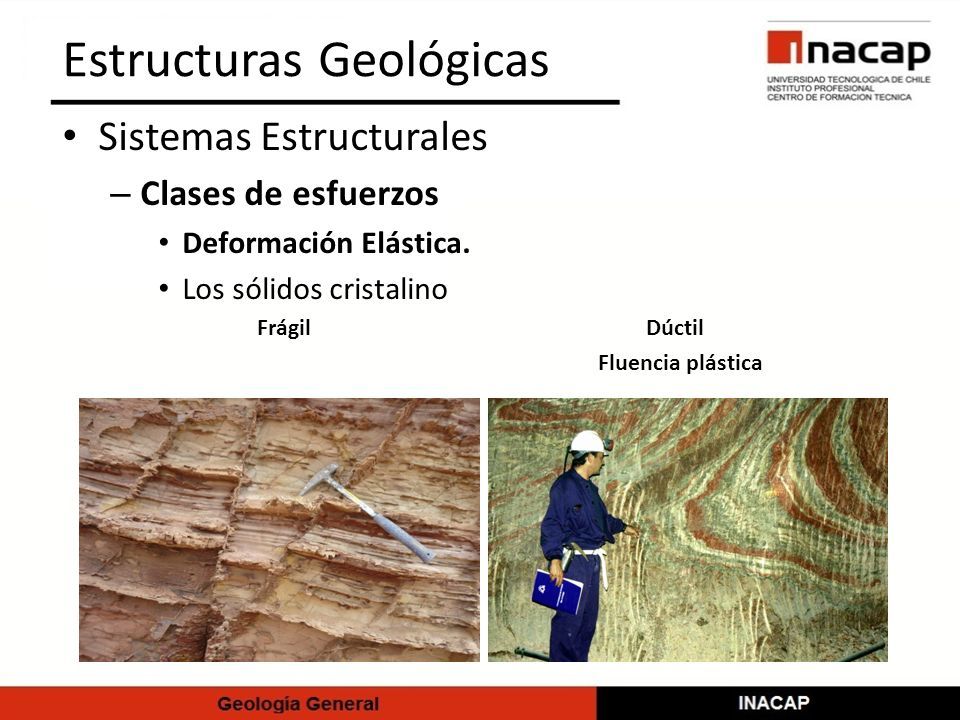

11 Estructuras Geológicas Sistemas Estructurales – Clases de esfuerzos Deformación Elástica. Los sólidos cristalino Frágil Dúctil Fluencia plástica

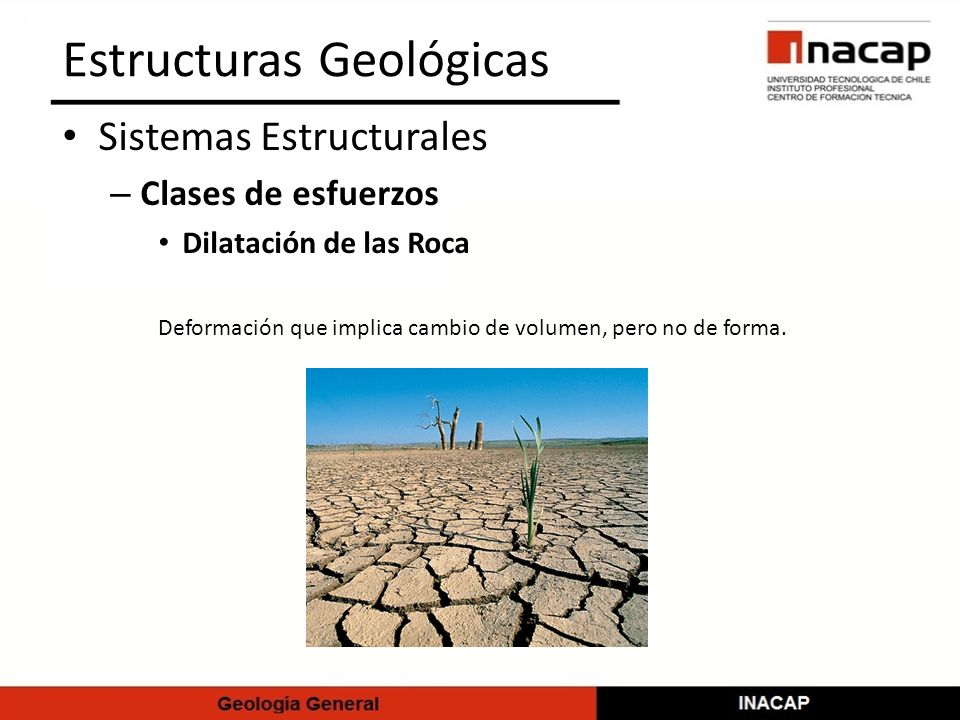

12 Estructuras Geológicas Sistemas Estructurales – Clases de esfuerzos Dilatación de las Roca Deformación que implica cambio de volumen, pero no de forma.

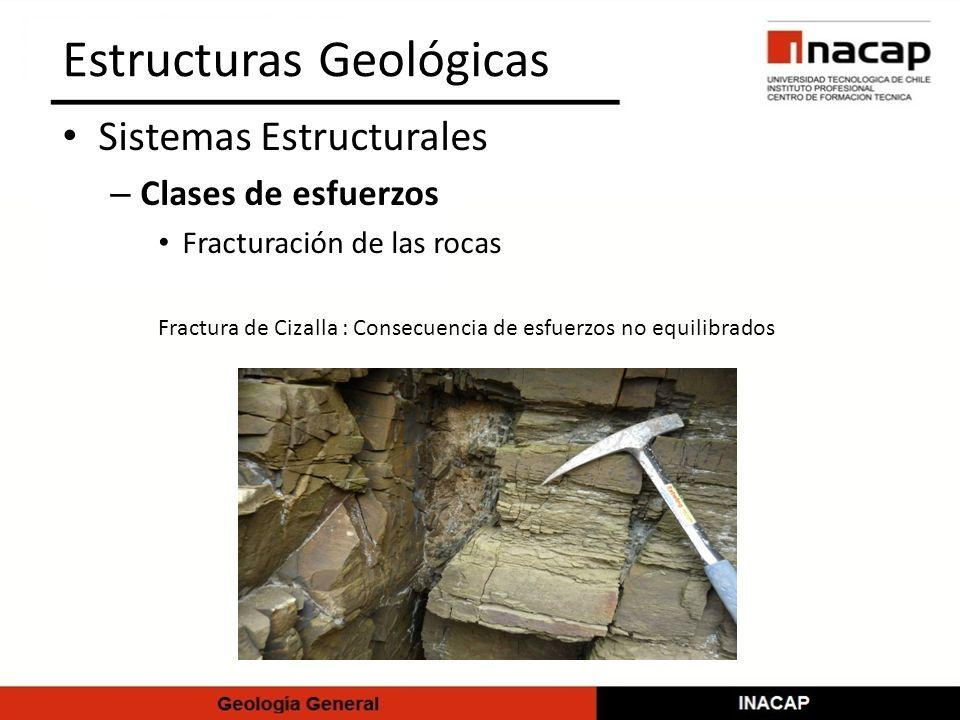

13 Estructuras Geológicas Sistemas Estructurales – Clases de esfuerzos Fracturación de las rocas Fractura de Cizalla : Consecuencia de esfuerzos no equilibrados

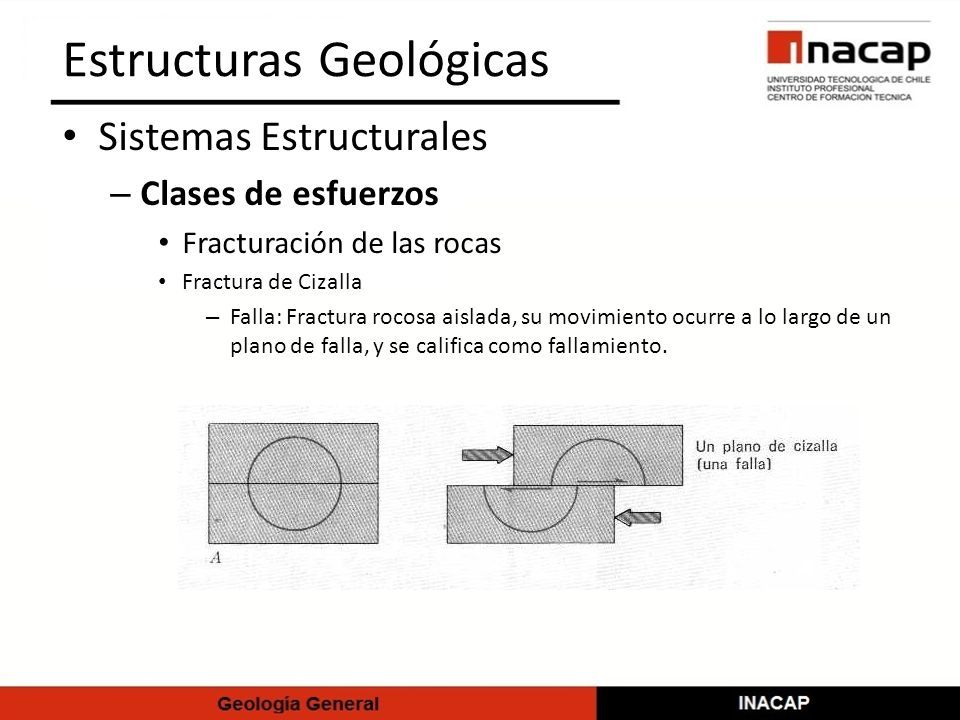

14 Estructuras Geológicas Sistemas Estructurales – Clases de esfuerzos Fracturación de las rocas Fractura de Cizalla – Falla: Fractura rocosa aislada, su movimiento ocurre a lo largo de un plano de falla, y se califica como fallamiento.

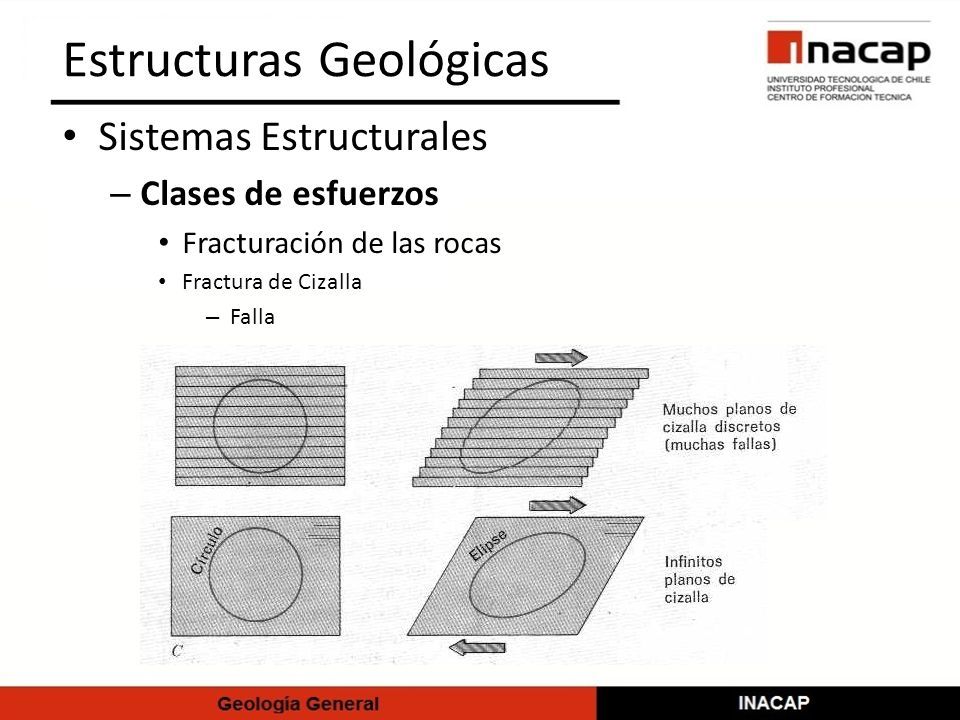

15 Estructuras Geológicas Sistemas Estructurales – Clases de esfuerzos Fracturación de las rocas Fractura de Cizalla – Falla

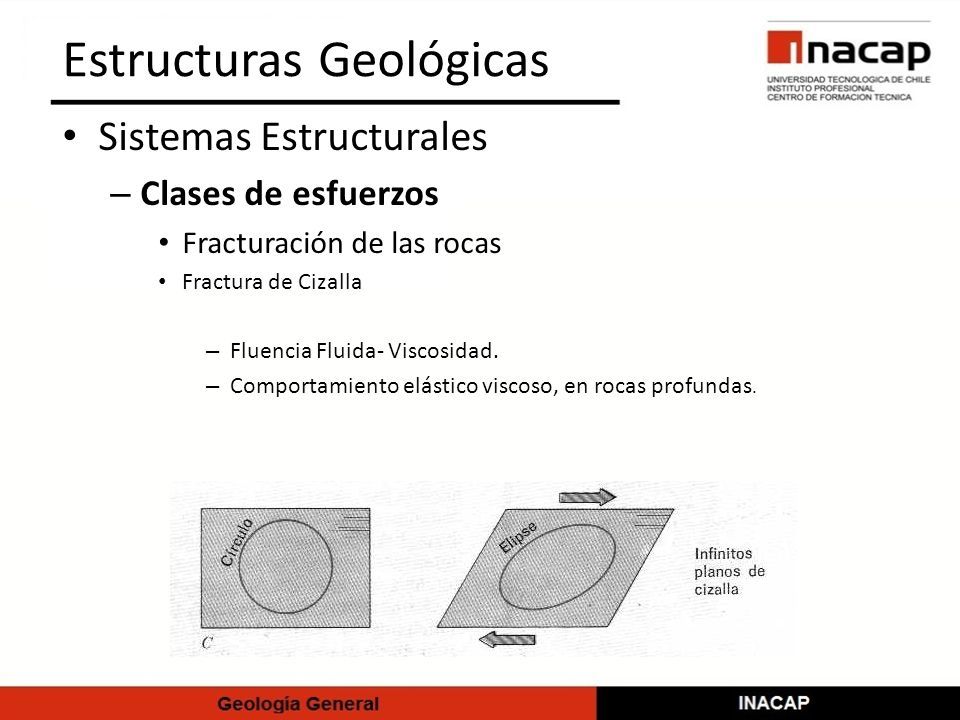

16 Estructuras Geológicas Sistemas Estructurales – Clases de esfuerzos Fracturación de las rocas Fractura de Cizalla – Fluencia Fluida- Viscosidad. – Comportamiento elástico viscoso, en rocas profundas.

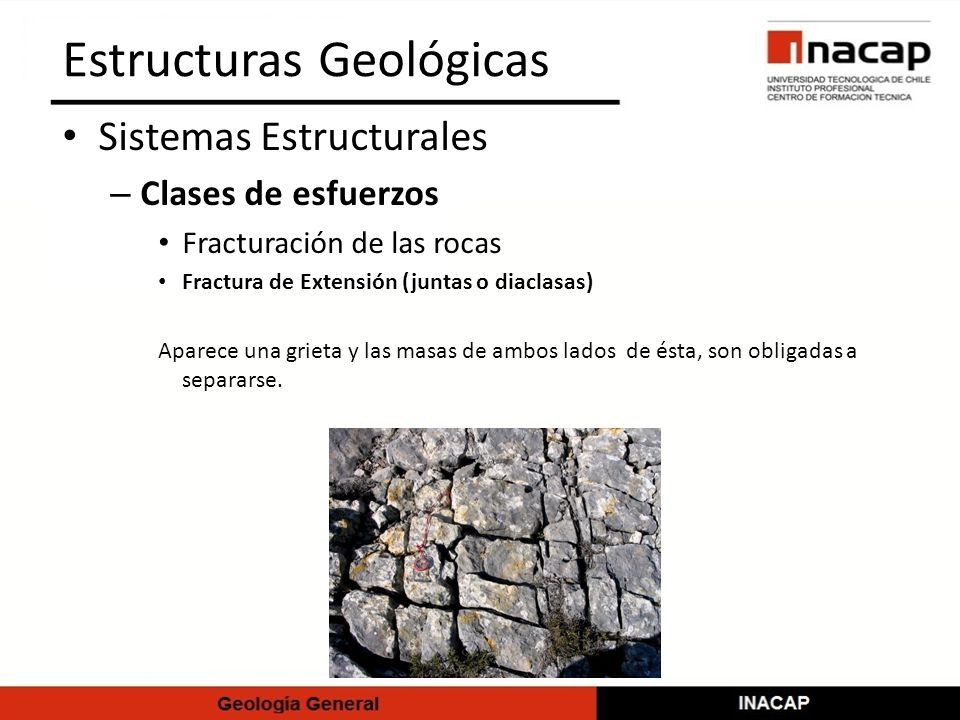

17 Estructuras Geológicas Sistemas Estructurales – Clases de esfuerzos Fracturación de las rocas Fractura de Extensión (juntas o diaclasas) Aparece una grieta y las masas de ambos lados de ésta, son obligadas a separarse.

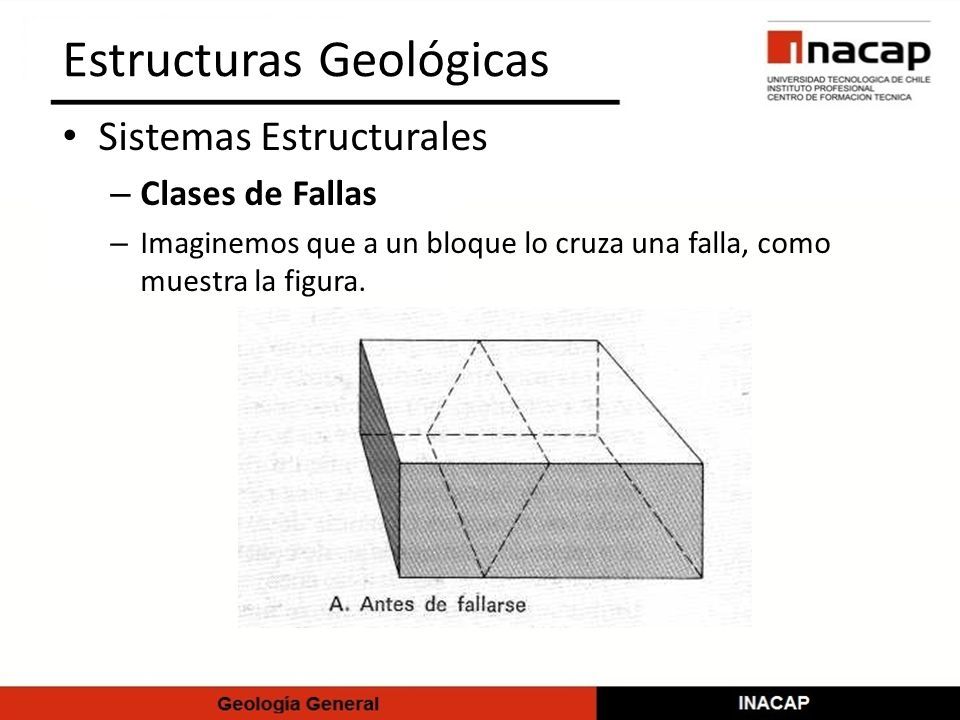

18 Estructuras Geológicas Sistemas Estructurales – Clases de Fallas – Imaginemos que a un bloque lo cruza una falla, como muestra la figura.

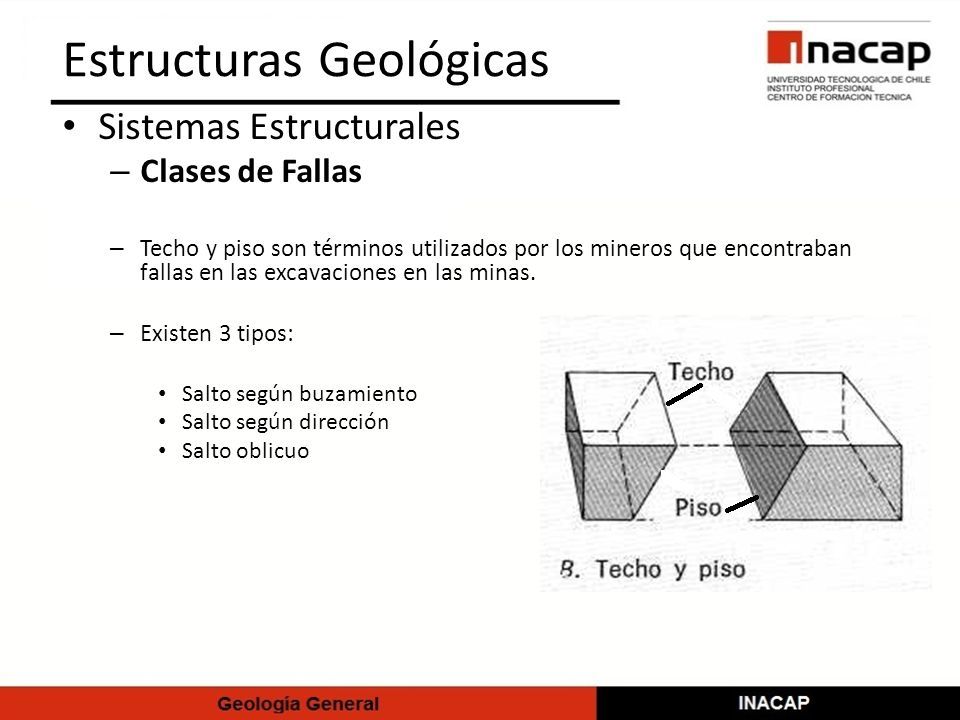

19 Estructuras Geológicas Sistemas Estructurales – Clases de Fallas – Techo y piso son términos utilizados por los mineros que encontraban fallas en las excavaciones en las minas. – Existen 3 tipos: Salto según buzamiento Salto según dirección Salto oblicuo

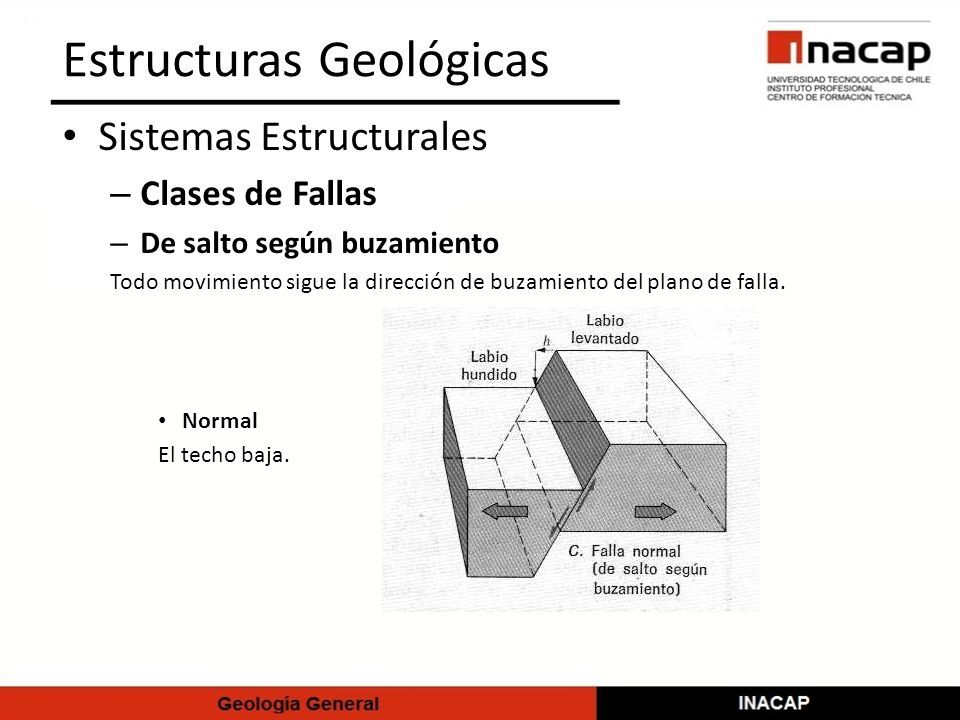

20 Estructuras Geológicas Sistemas Estructurales – Clases de Fallas – De salto según buzamiento Todo movimiento sigue la dirección de buzamiento del plano de falla. Normal El techo baja.

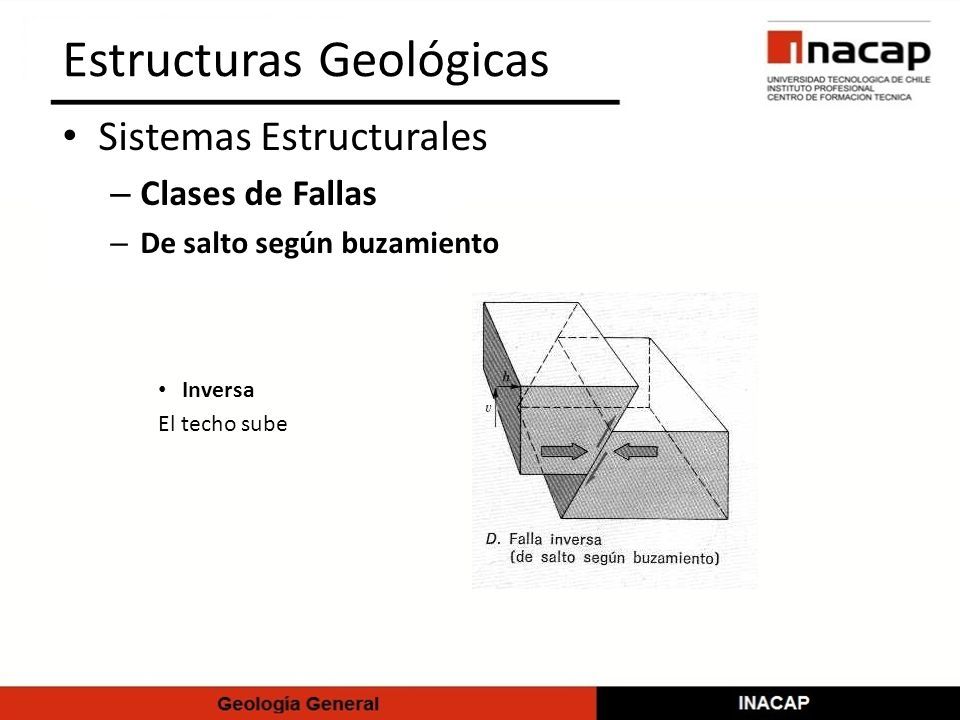

21 Estructuras Geológicas Sistemas Estructurales – Clases de Fallas – De salto según buzamiento Inversa El techo sube

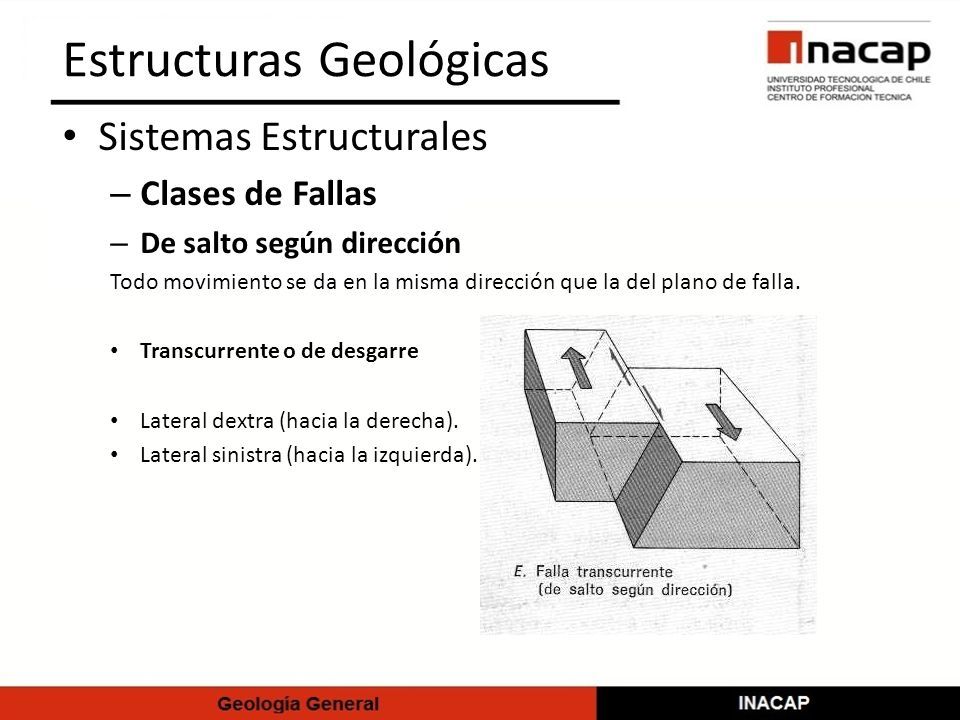

22 Estructuras Geológicas Sistemas Estructurales – Clases de Fallas – De salto según dirección Todo movimiento se da en la misma dirección que la del plano de falla. Transcurrente o de desgarre Lateral dextra (hacia la derecha). Lateral sinistra (hacia la izquierda).

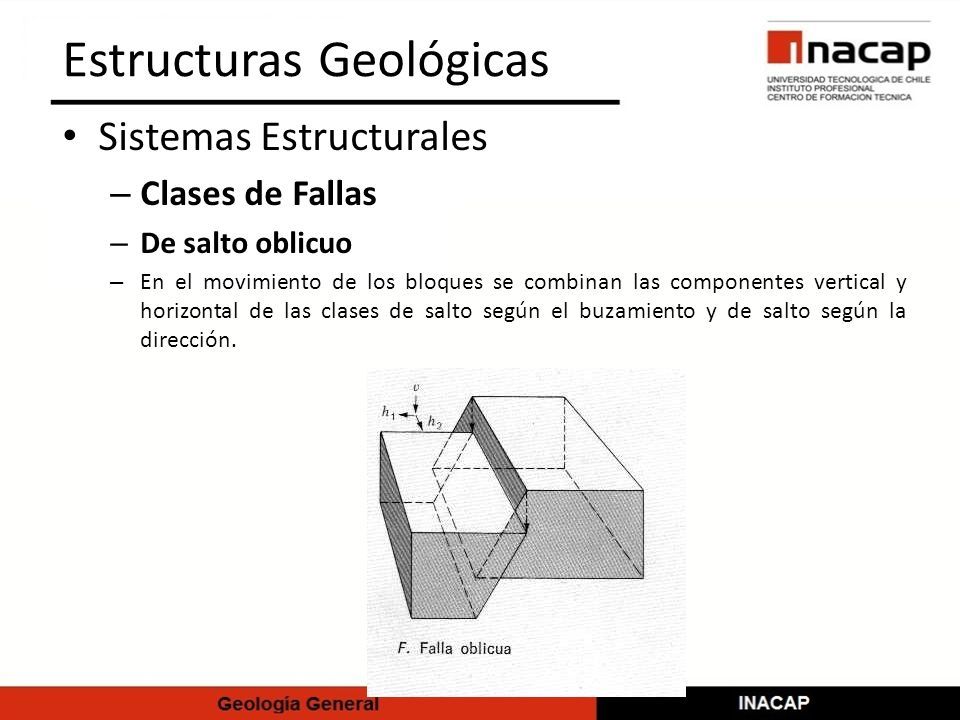

23 Estructuras Geológicas Sistemas Estructurales – Clases de Fallas – De salto oblicuo – En el movimiento de los bloques se combinan las componentes vertical y horizontal de las clases de salto según el buzamiento y de salto según la dirección.

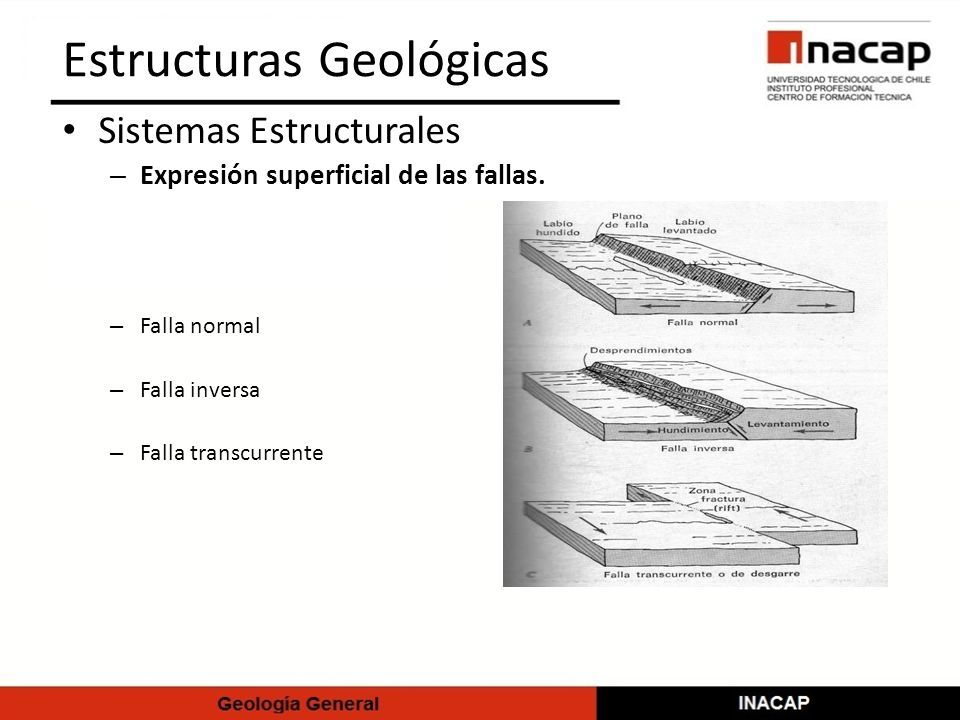

24 Estructuras Geológicas Sistemas Estructurales – Expresión superficial de las fallas. – Falla normal – Falla inversa – Falla transcurrente

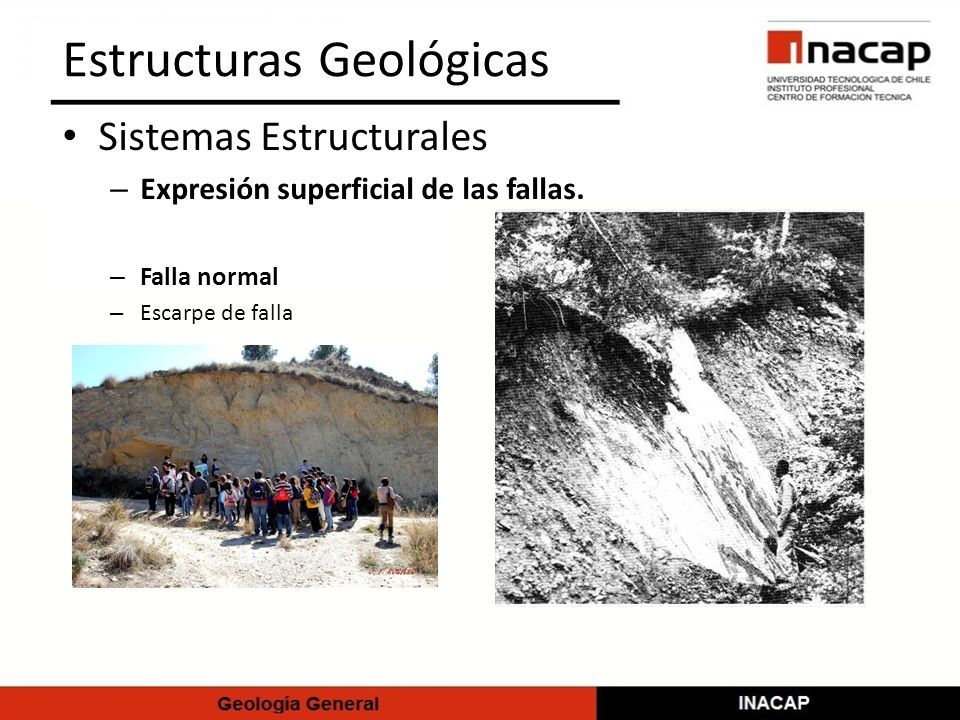

25 Estructuras Geológicas Sistemas Estructurales – Expresión superficial de las fallas. – Falla normal – Escarpe de falla

26 Estructuras Geológicas Sistemas Estructurales – Expresión superficial de las fallas. – Falla normal – Fosa tectónica o graben. Valles – Pilar tectónico o horst. Mesetas o altiplanos

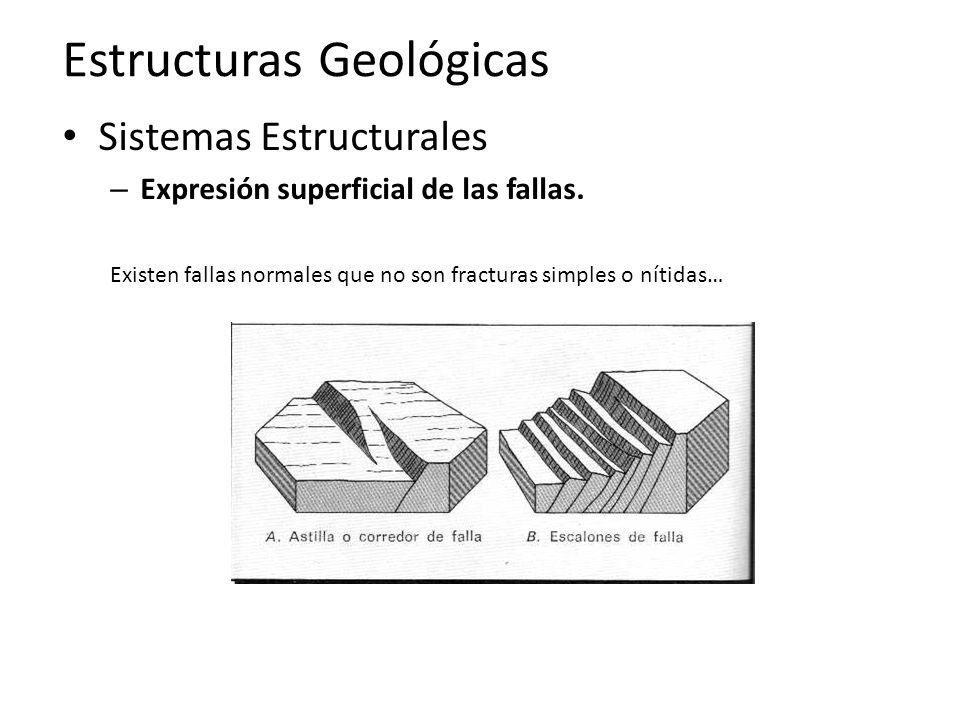

27 Estructuras Geológicas Sistemas Estructurales – Expresión superficial de las fallas. Existen fallas normales que no son fracturas simples o nítidas…

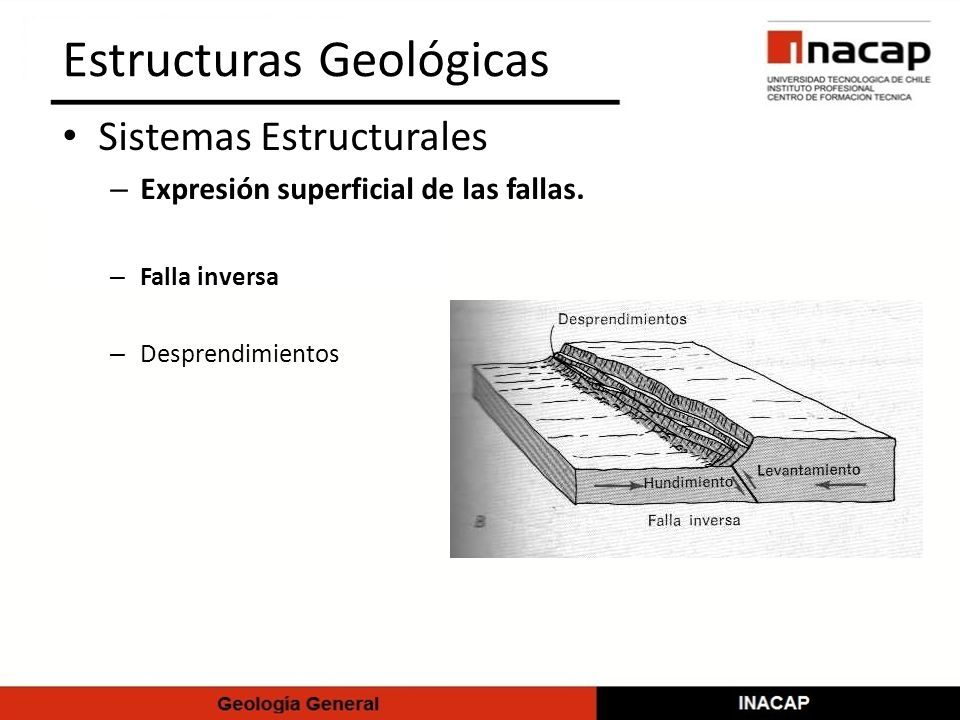

28 Estructuras Geológicas Sistemas Estructurales – Expresión superficial de las fallas. – Falla inversa – Desprendimientos

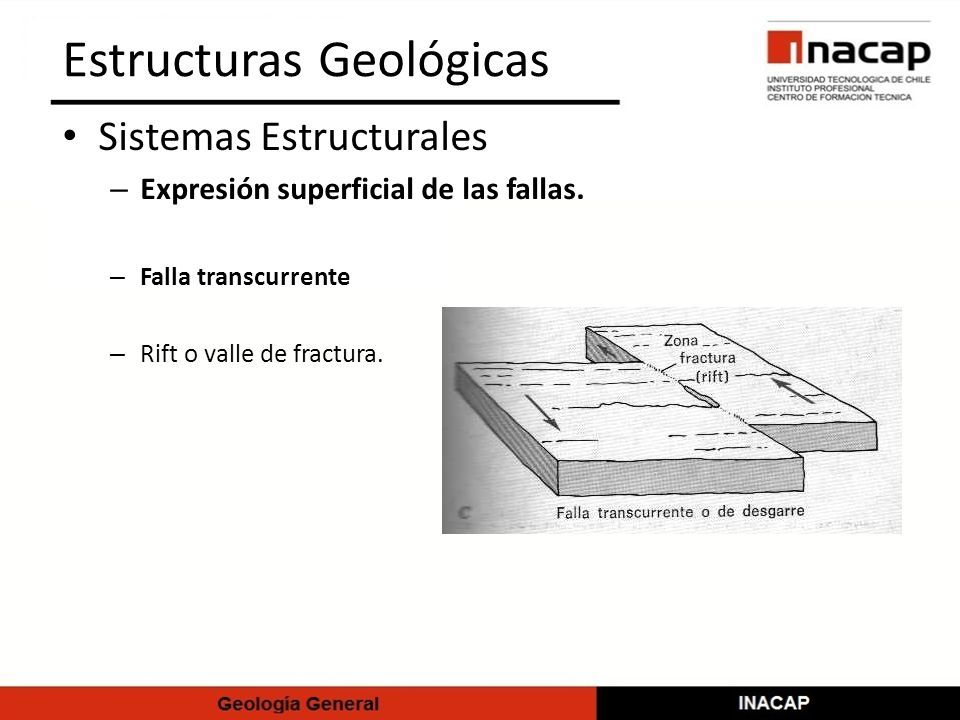

29 Estructuras Geológicas Sistemas Estructurales – Expresión superficial de las fallas. – Falla transcurrente – Rift o valle de fractura.

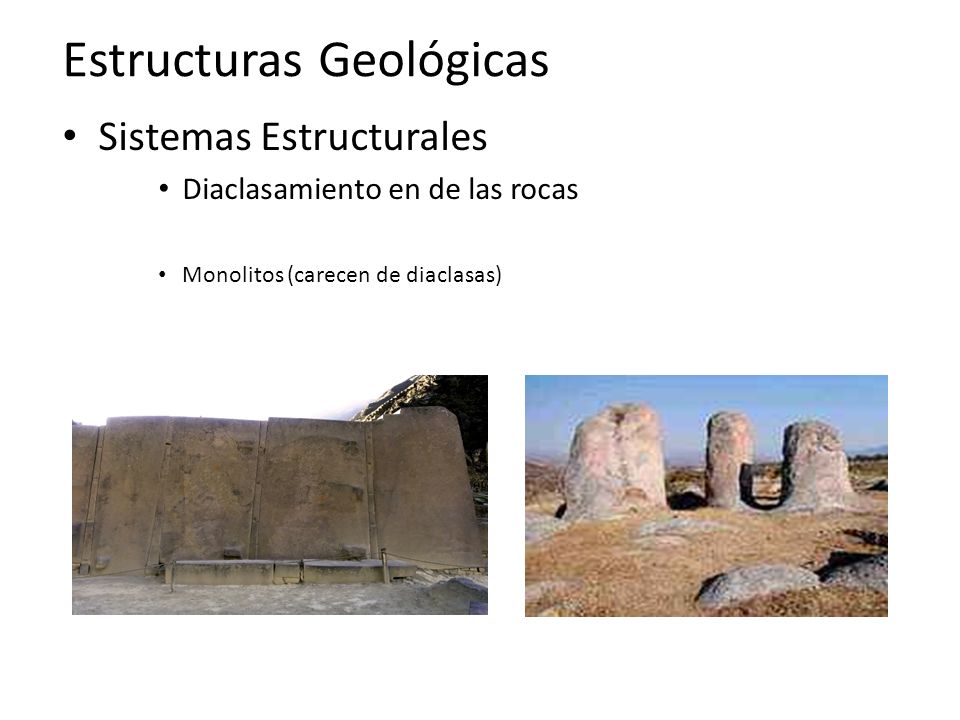

30 Estructuras Geológicas Sistemas Estructurales Diaclasamiento en de las rocas Monolitos (carecen de diaclasas)

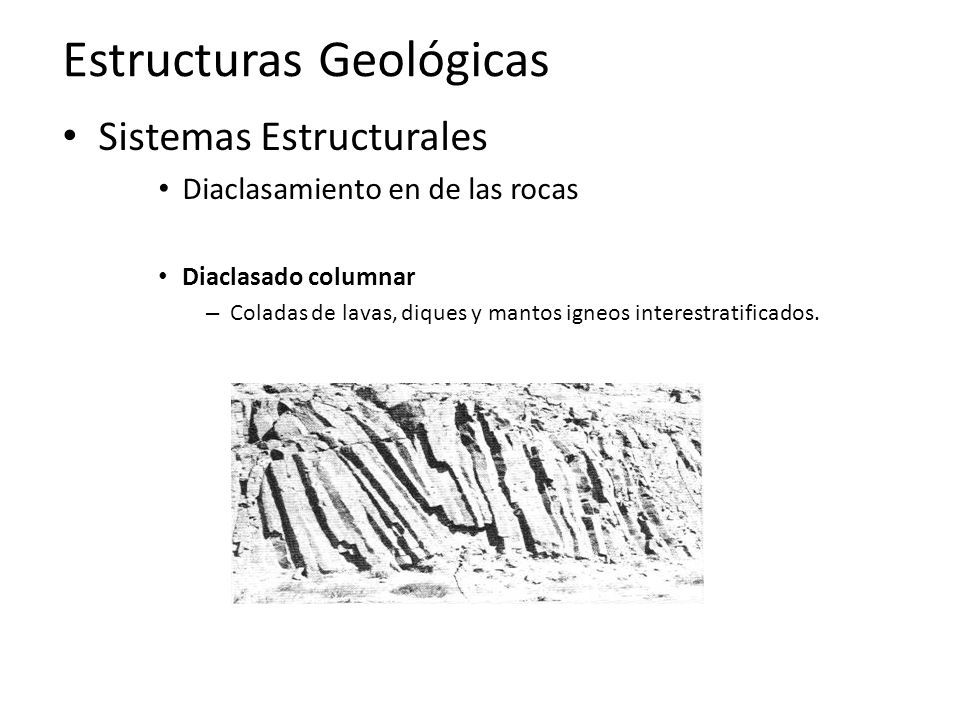

31 Estructuras Geológicas Sistemas Estructurales Diaclasamiento en de las rocas Diaclasado columnar – Coladas de lavas, diques y mantos igneos interestratificados.

32 Estructuras Geológicas Sistemas Estructurales Diaclasamiento en de las rocas Grietas de barro Cuando el agua se evapora y el barro se seca, la capa más alta se encoge uniformemente en sus dimensiones horizontales.

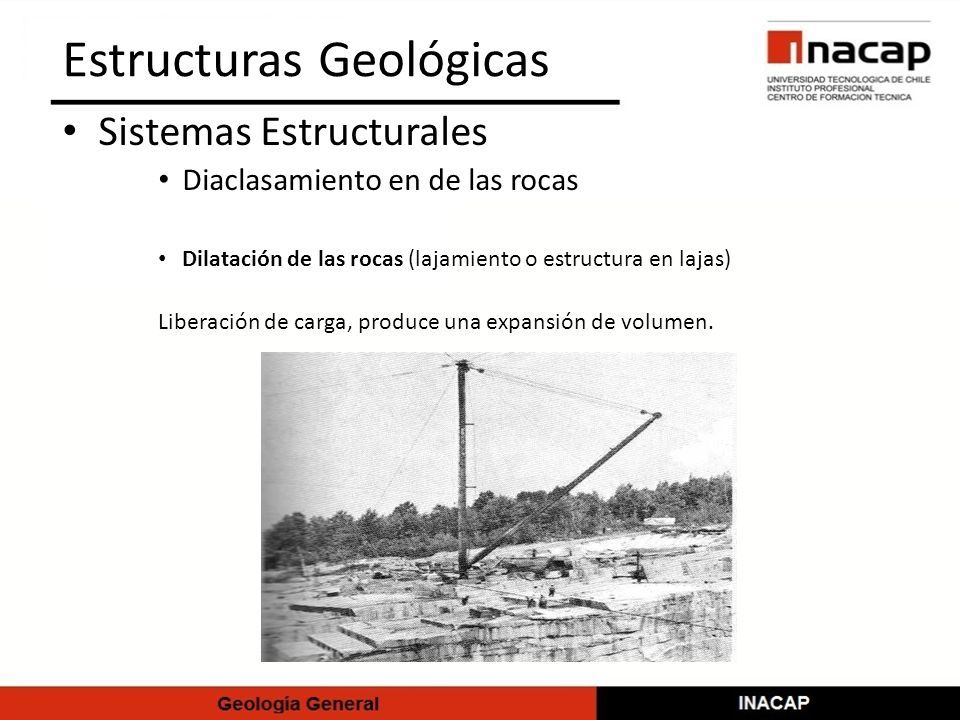

33 Estructuras Geológicas Sistemas Estructurales Diaclasamiento en de las rocas Dilatación de las rocas (lajamiento o estructura en lajas) Liberación de carga, produce una expansión de volumen.

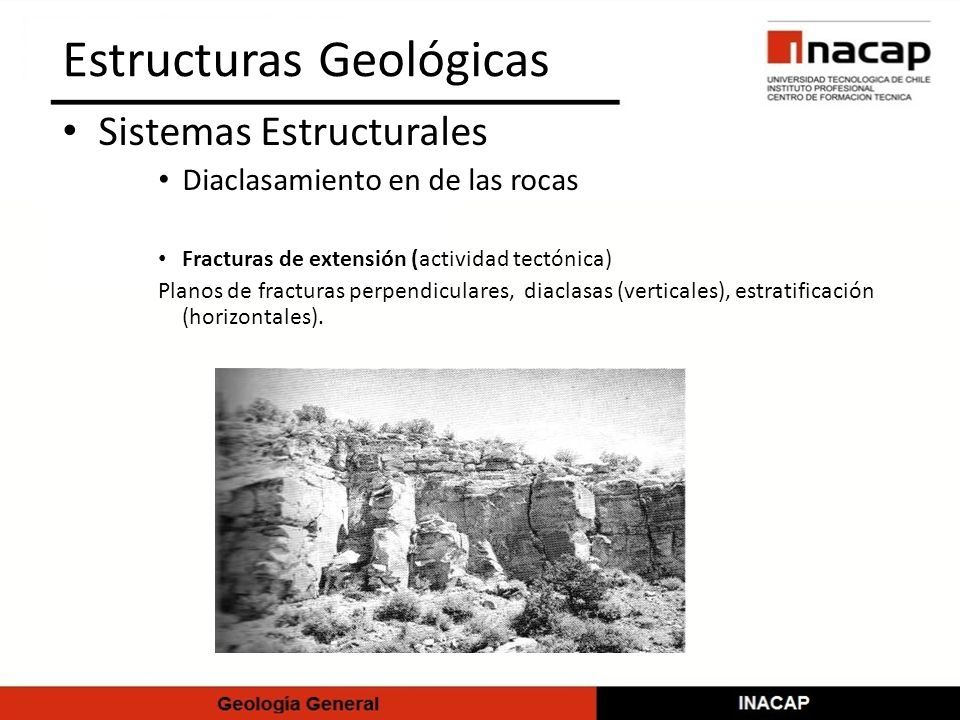

34 Estructuras Geológicas Sistemas Estructurales Diaclasamiento en de las rocas Fracturas de extensión (actividad tectónica) Planos de fracturas perpendiculares, diaclasas (verticales), estratificación (horizontales).

35 Estructuras Geológicas Sistemas Estructurales Pliegues en estratos La compresión horizontal que actúa sobre estratos sedimentarios de disposición horizontal produce encorvamientos parecidos a ondas llamados “pliegues”.

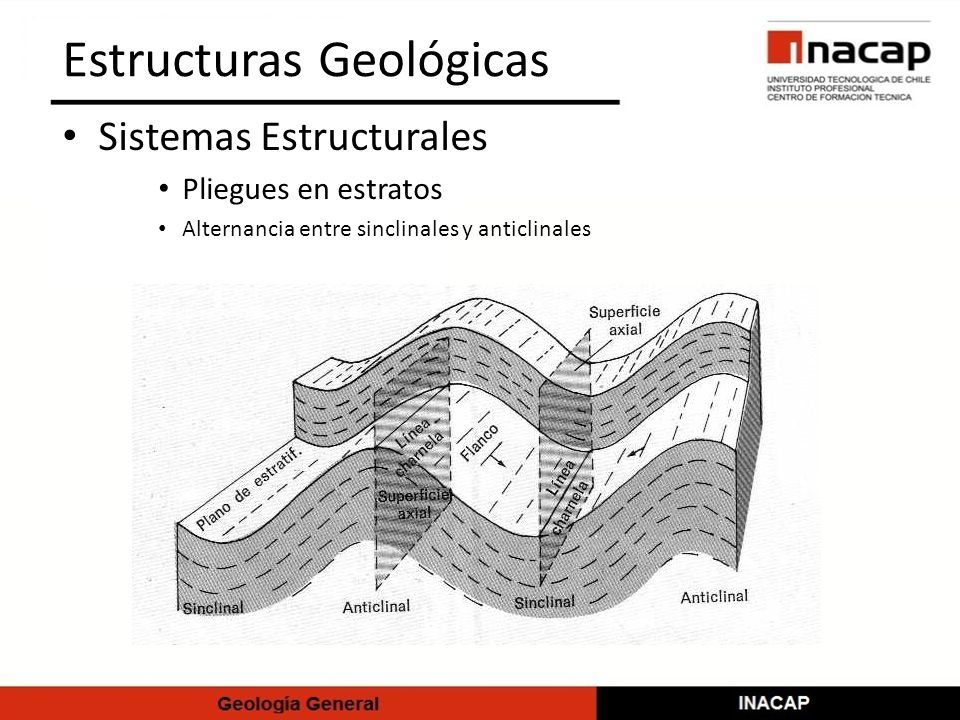

36 Estructuras Geológicas Sistemas Estructurales Pliegues en estratos Alternancia entre sinclinales y anticlinales

37 Estructuras Geológicas Sistemas Estructurales Pliegues en estratos Sinclinal Pliegue curvado hacia abajo

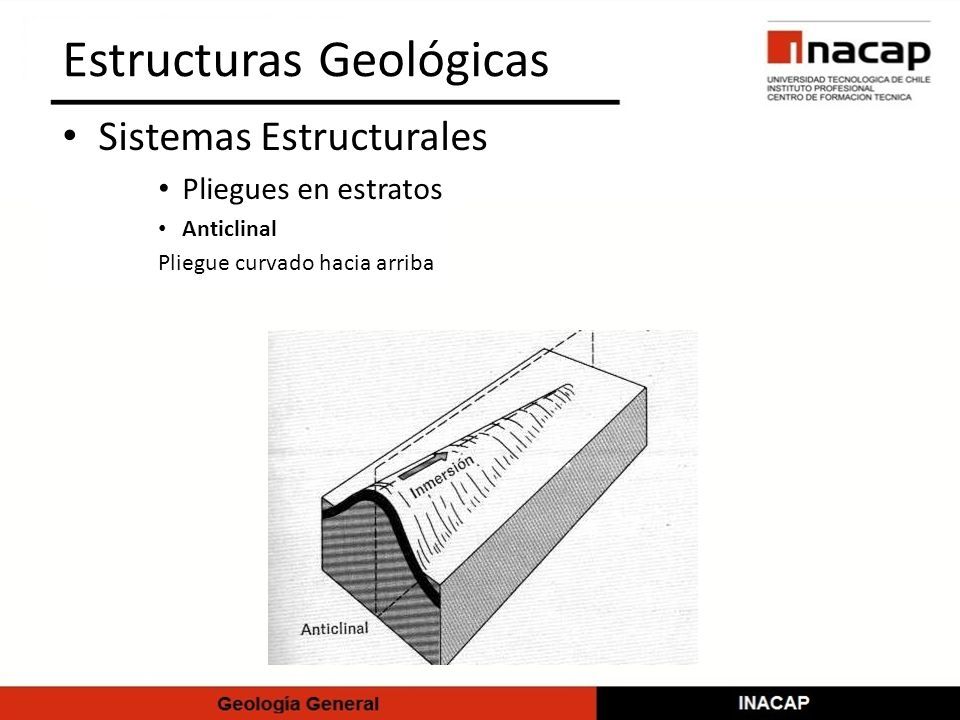

38 Estructuras Geológicas Sistemas Estructurales Pliegues en estratos Anticlinal Pliegue curvado hacia arriba

39 Estructuras Geológicas Sistemas Estructurales Pliegues en estratos Pliegues con Inmersión

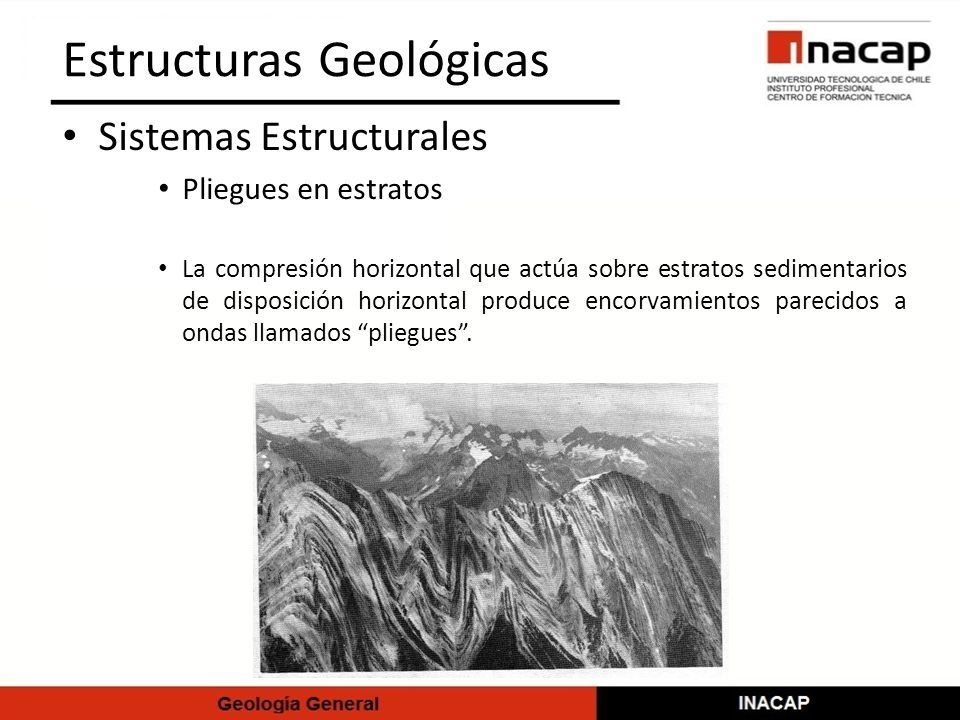

40 Estructuras Geológicas Sistemas Estructurales Pliegues en estratos La compresión horizontal que actúa sobre estratos sedimentarios de disposición horizontal produce encorvamientos parecidos a ondas llamados “pliegues”.

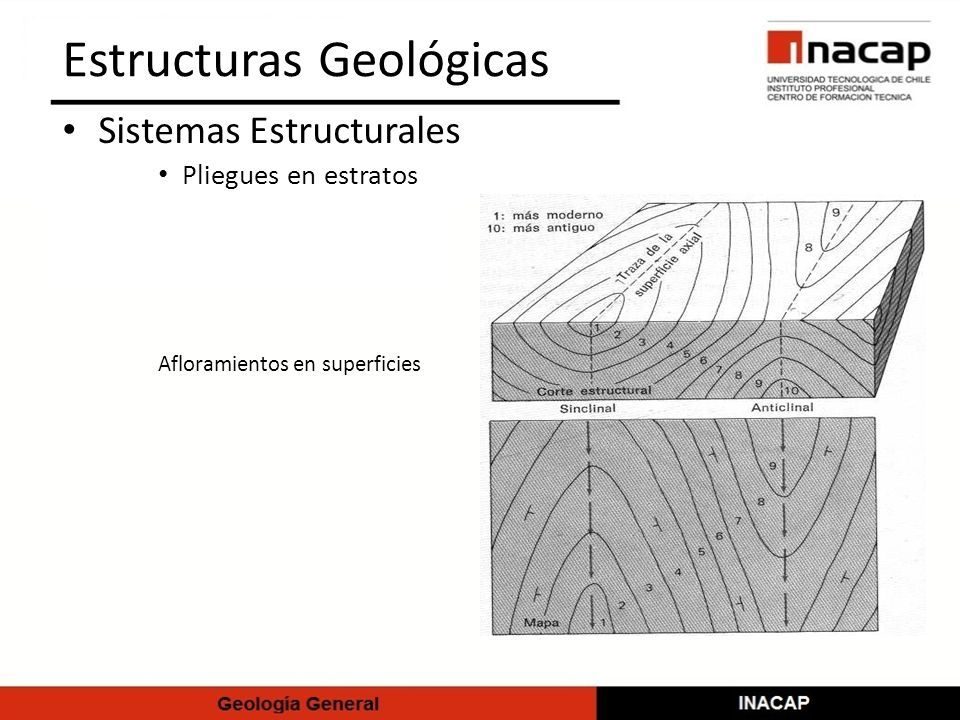

41 Estructuras Geológicas Sistemas Estructurales Pliegues en estratos Afloramientos en superficies

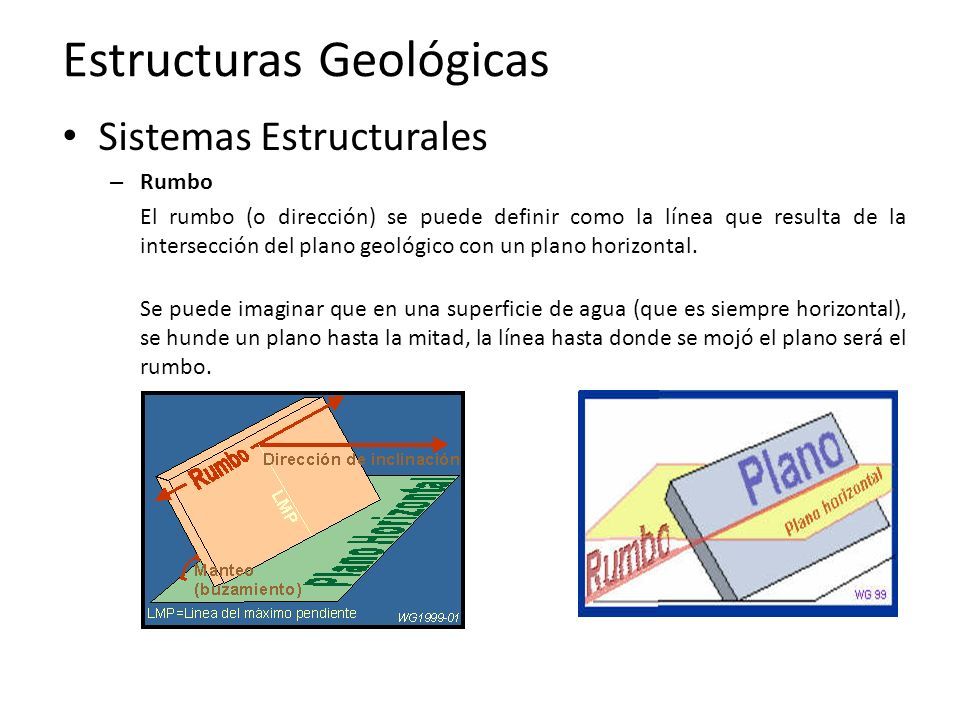

42 Estructuras Geológicas Sistemas Estructurales – Rumbo El rumbo (o dirección) se puede definir como la línea que resulta de la intersección del plano geológico con un plano horizontal. Se puede imaginar que en una superficie de agua (que es siempre horizontal), se hunde un plano hasta la mitad, la línea hasta donde se mojó el plano será el rumbo.

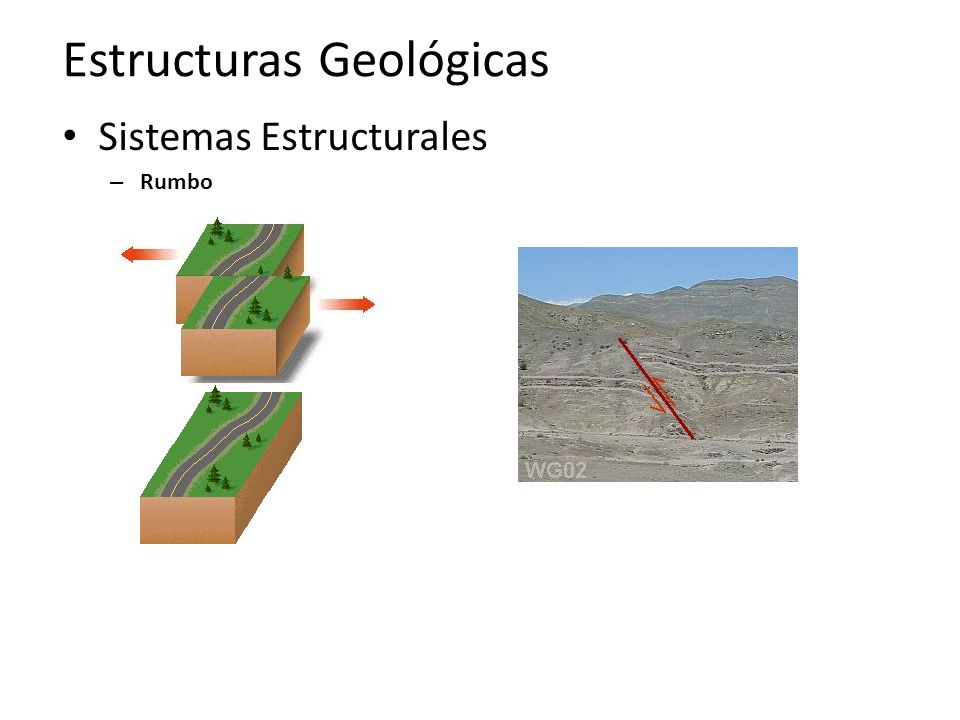

43 Estructuras Geológicas Sistemas Estructurales – Rumbo

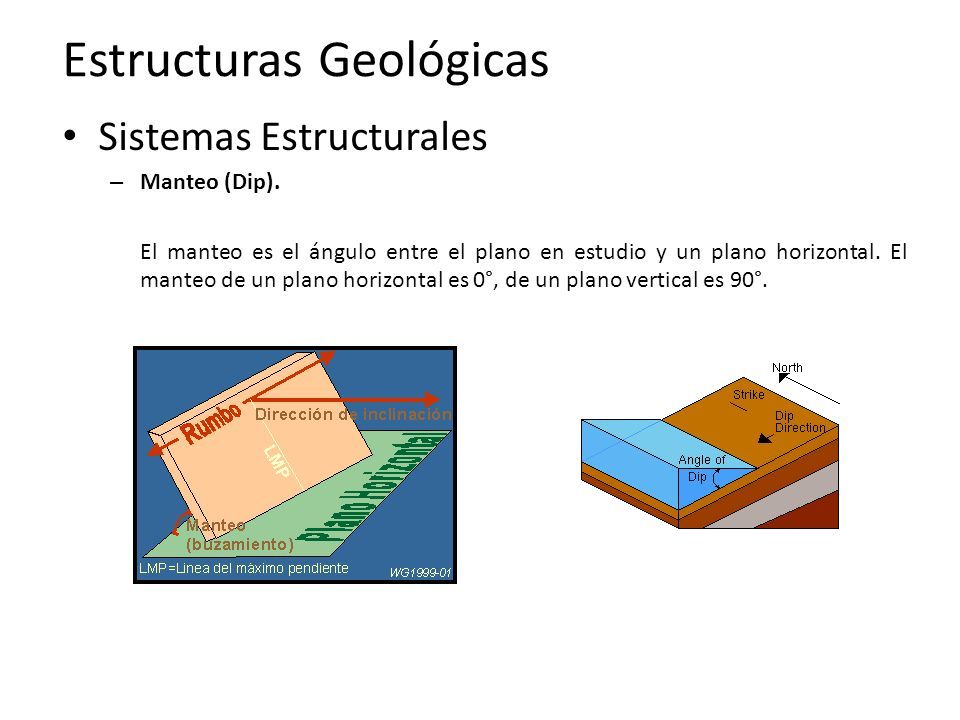

44 Estructuras Geológicas Sistemas Estructurales – Manteo (Dip). El manteo es el ángulo entre el plano en estudio y un plano horizontal. El manteo de un plano horizontal es 0°, de un plano vertical es 90°.

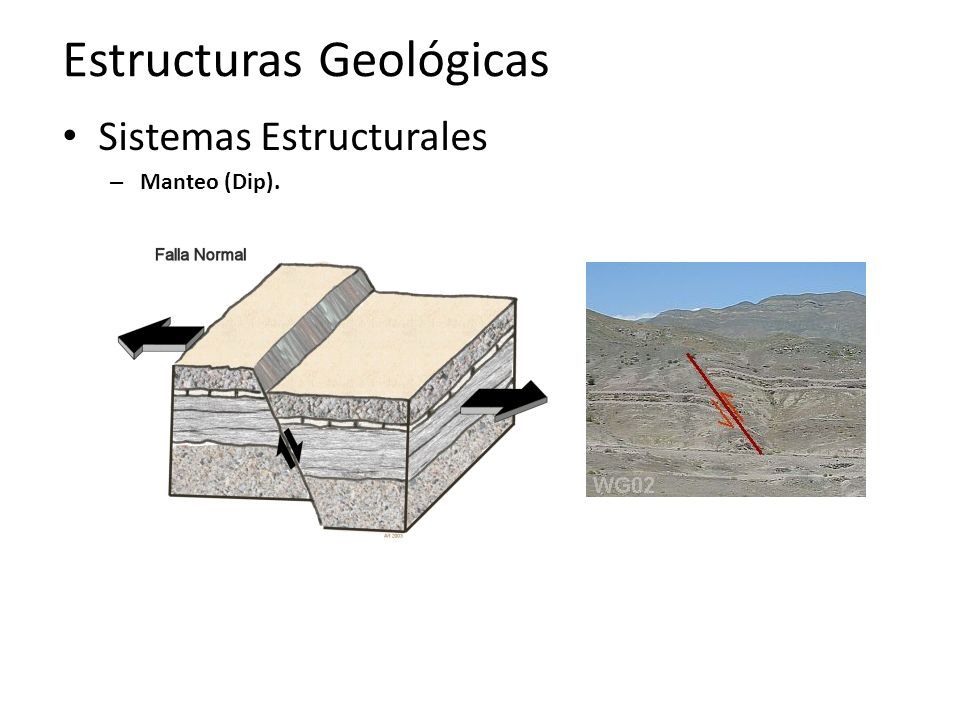

45 Estructuras Geológicas Sistemas Estructurales – Manteo (Dip).

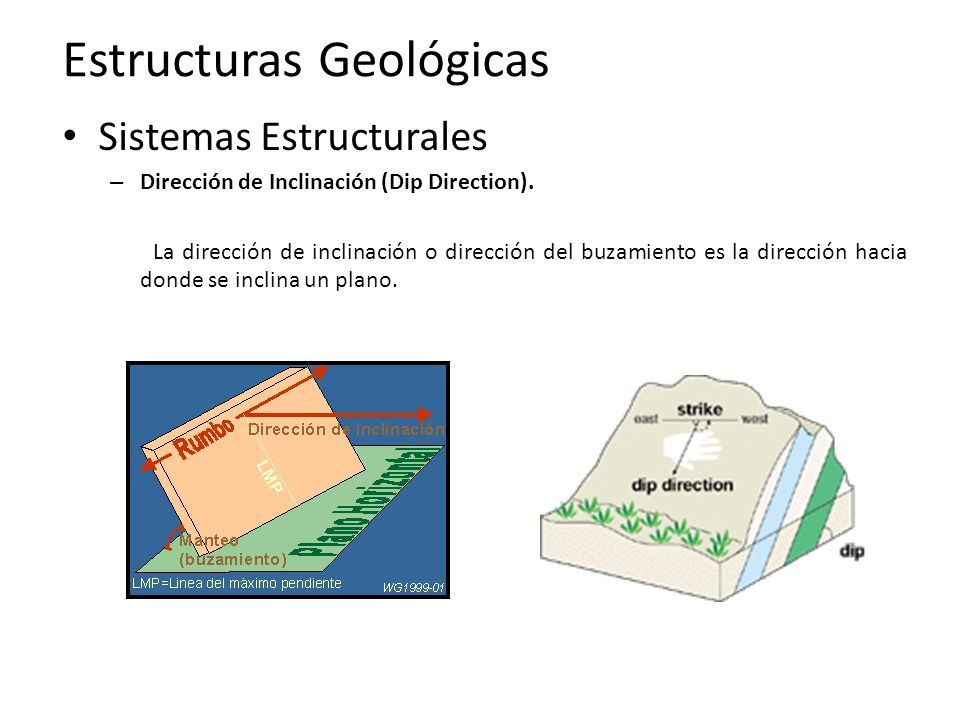

46 Estructuras Geológicas Sistemas Estructurales – Dirección de Inclinación (Dip Direction). La dirección de inclinación o dirección del buzamiento es la dirección hacia donde se inclina un plano.

47 Estructuras Geológicas Sistemas Estructurales – Dirección de Inclinación (Dip Direction).
