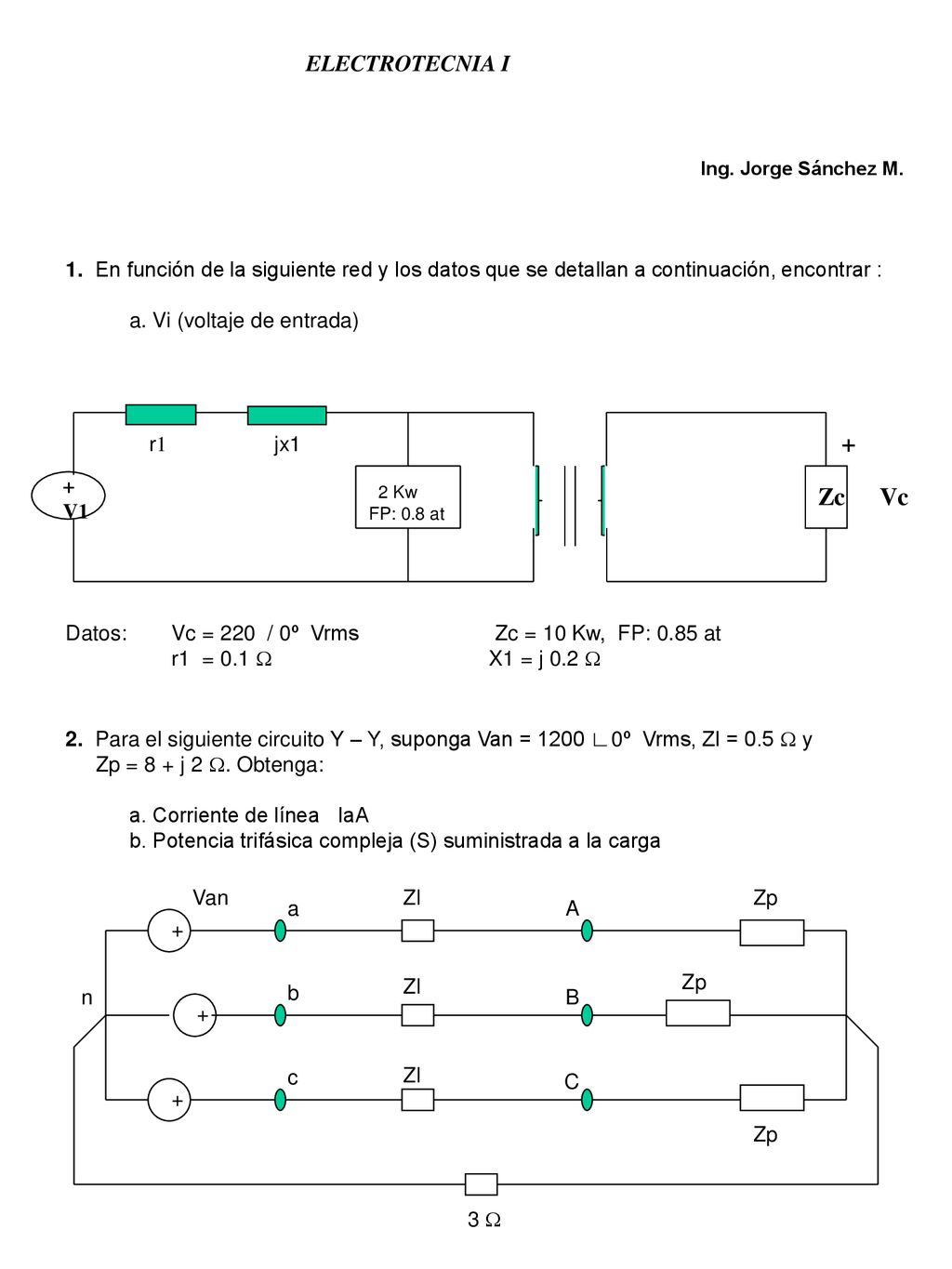

ELECTROTECNIA I Ing. Jorge Sánchez M. 1. En función de la siguiente red y los datos que se detallan a continuación, encontrar : a. Vi (voltaje de entrada) r1 jx1 + V1 Zc Vc 2 Kw FP: 0.8 at Datos: Vc = 220 / 0º Vrms Zc = 10 Kw, FP: 0.85 at r1 = 0.1 X1 = j 0.2 2. Para el siguiente circuito Y – Y, suponga Van = 1200 ∟0º Vrms, Zl = 0.5 y Zp = 8 + j 2 . Obtenga: a. Corriente de línea IaA b. Potencia trifásica compleja (S) suministrada a la carga Van Zl Zp a A + Zl Zp n b B + c Zl C + Zp 3
2

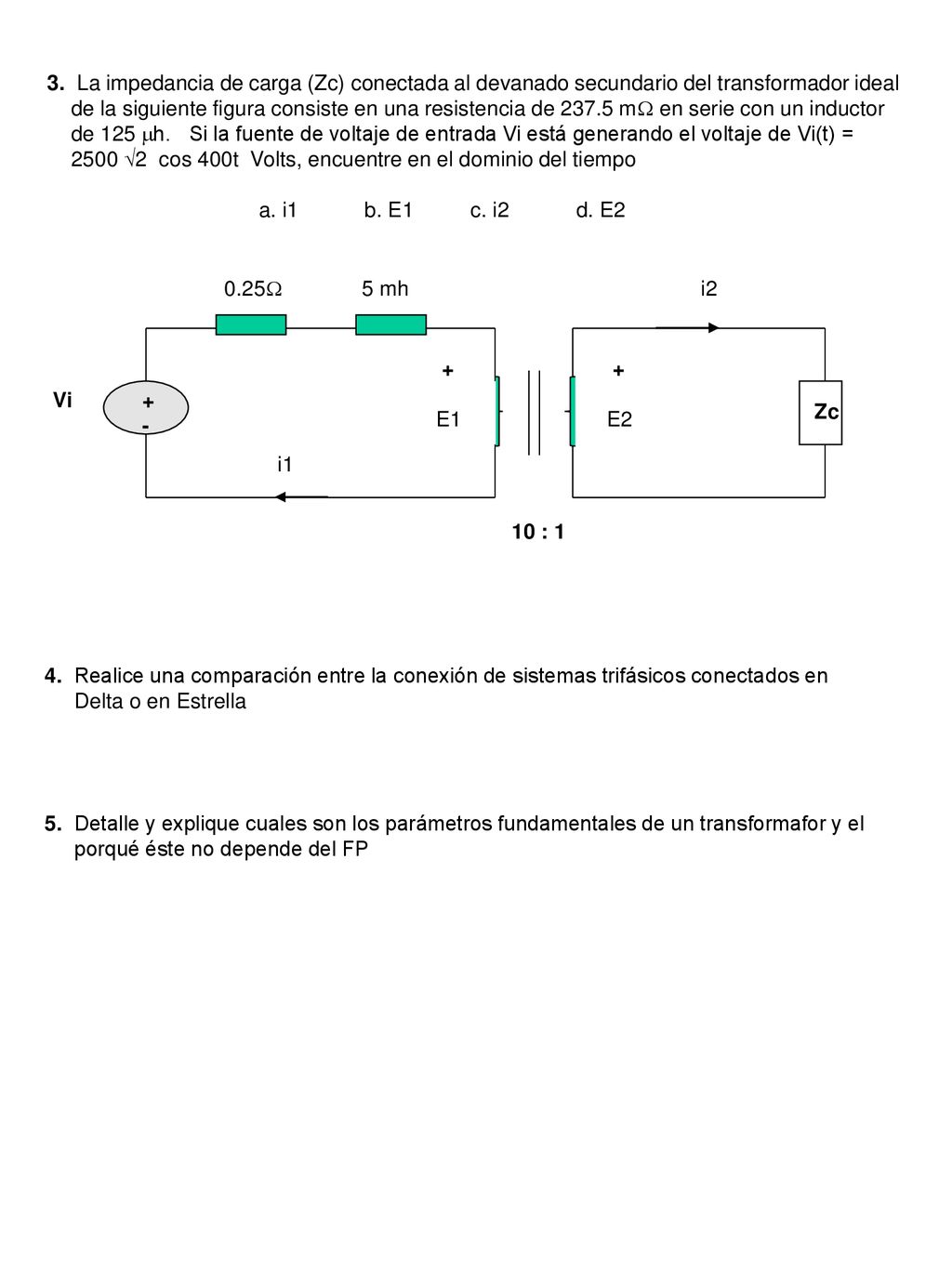

3. La impedancia de carga (Zc) conectada al devanado secundario del transformador ideal
de la siguiente figura consiste en una resistencia de m en serie con un inductor de 125 h. Si la fuente de voltaje de entrada Vi está generando el voltaje de Vi(t) = 2500 2 cos 400t Volts, encuentre en el dominio del tiempo a. i1 b. E1 c. i2 d. E2 0.25 5 mh i2 + E1 + E2 Vi + - Zc i1 10 : 1 4. Realice una comparación entre la conexión de sistemas trifásicos conectados en Delta o en Estrella 5. Detalle y explique cuales son los parámetros fundamentales de un transformafor y el porqué éste no depende del FP
