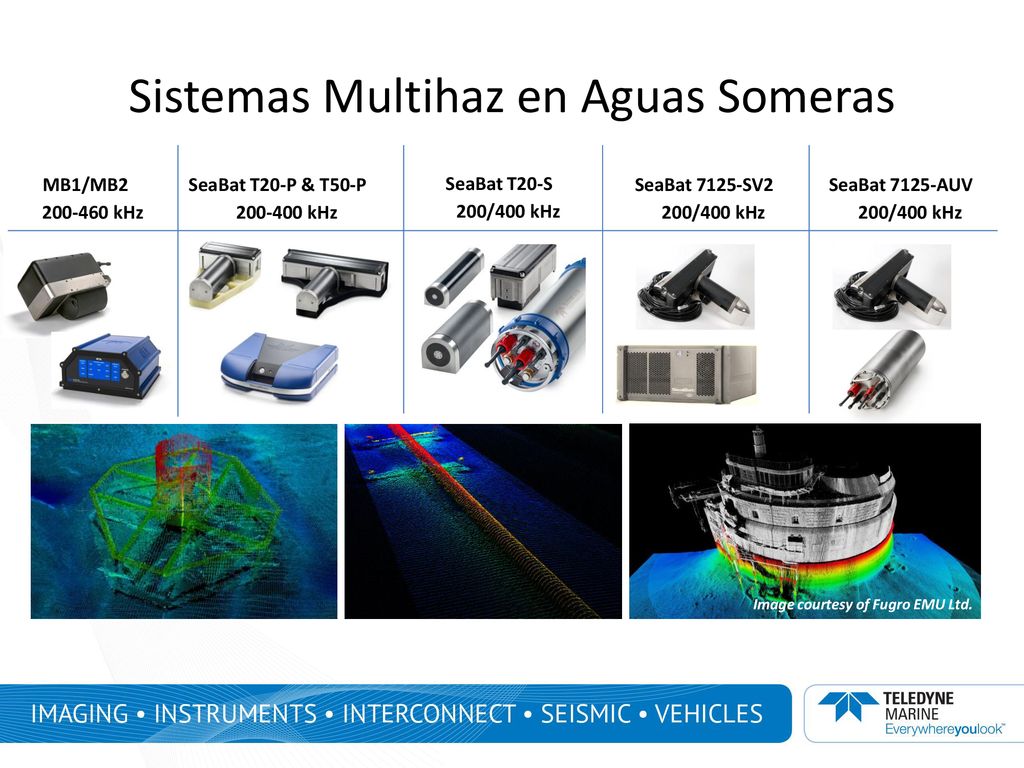

1 Sistemas Multihaz en Aguas Someras
MB1/MB2 SeaBat T20-P & T50-P SeaBat T20-S SeaBat 7125-SV2 SeaBat 7125-AUV kHz kHz 200/400 kHz 200/400 kHz 200/400 kHz Image courtesy of Fugro EMU Ltd.

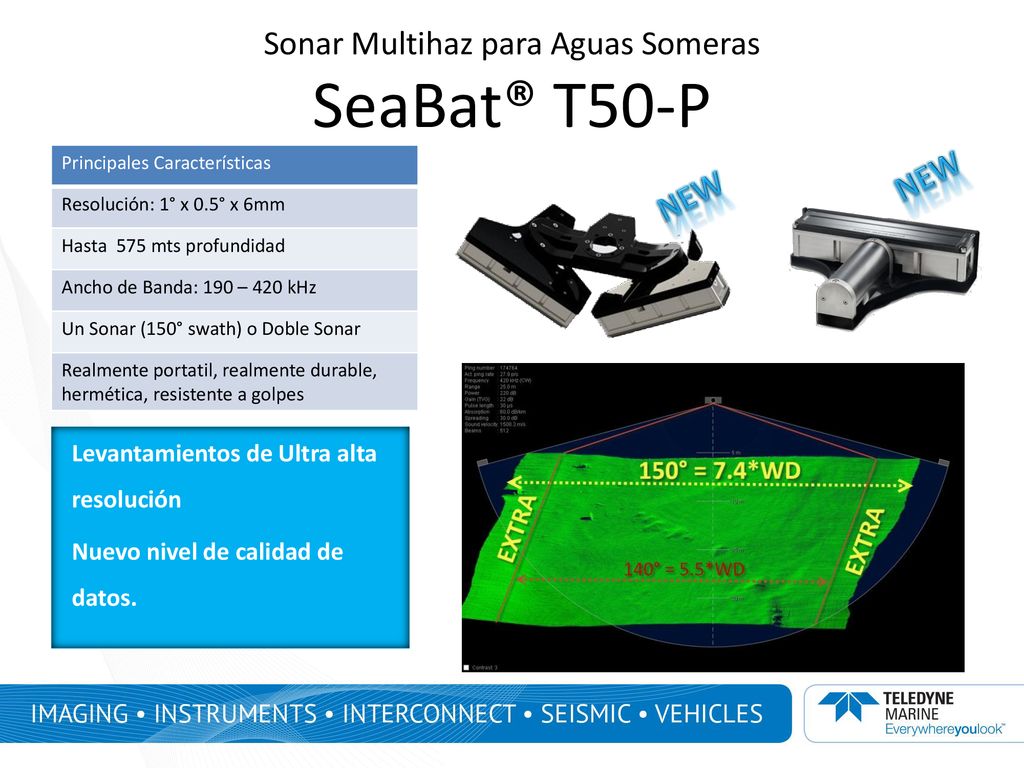

2 Sonar Multihaz para Aguas Someras
SeaBat® T50-P Principales Características Resolución: 1° x 0.5° x 6mm Hasta 575 mts profundidad Ancho de Banda: 190 – 420 kHz Un Sonar (150° swath) o Doble Sonar Realmente portatil, realmente durable, hermética, resistente a golpes NEW NEW Levantamientos de Ultra alta resolución Nuevo nivel de calidad de datos.

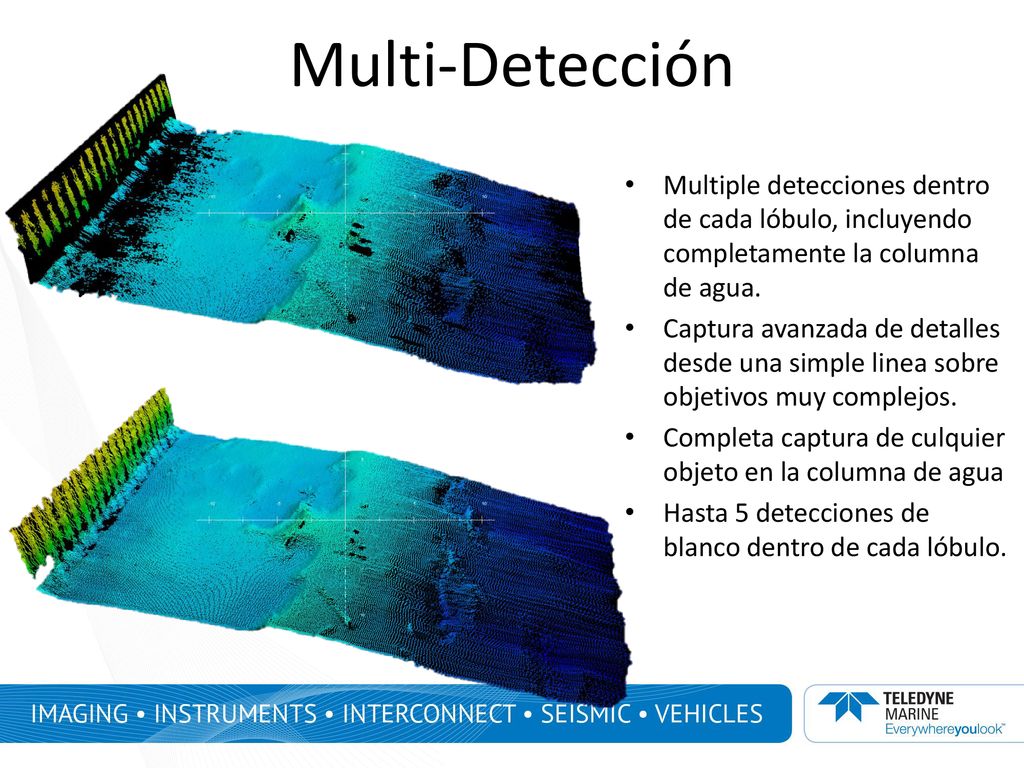

3 Multi-Detección Multiple detecciones dentro de cada lóbulo, incluyendo completamente la columna de agua. Captura avanzada de detalles desde una simple linea sobre objetivos muy complejos. Completa captura de culquier objeto en la columna de agua Hasta 5 detecciones de blanco dentro de cada lóbulo.

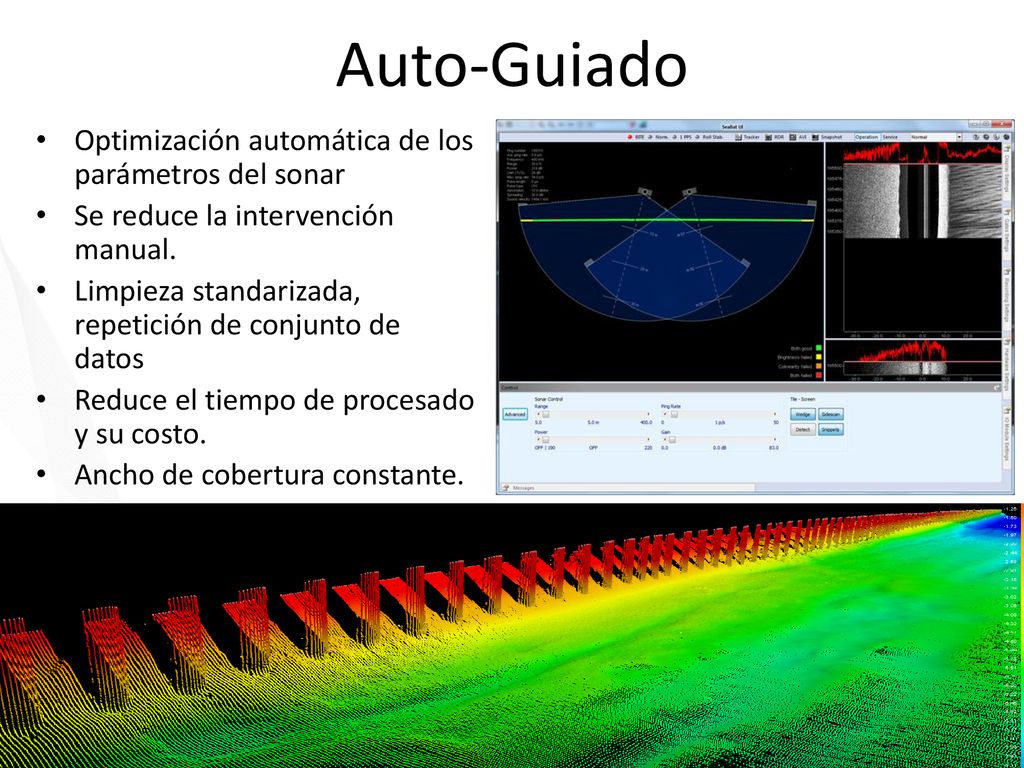

4 Auto-Guiado Optimización automática de los parámetros del sonar
Se reduce la intervención manual. Limpieza standarizada, repetición de conjunto de datos Reduce el tiempo de procesado y su costo. Ancho de cobertura constante.

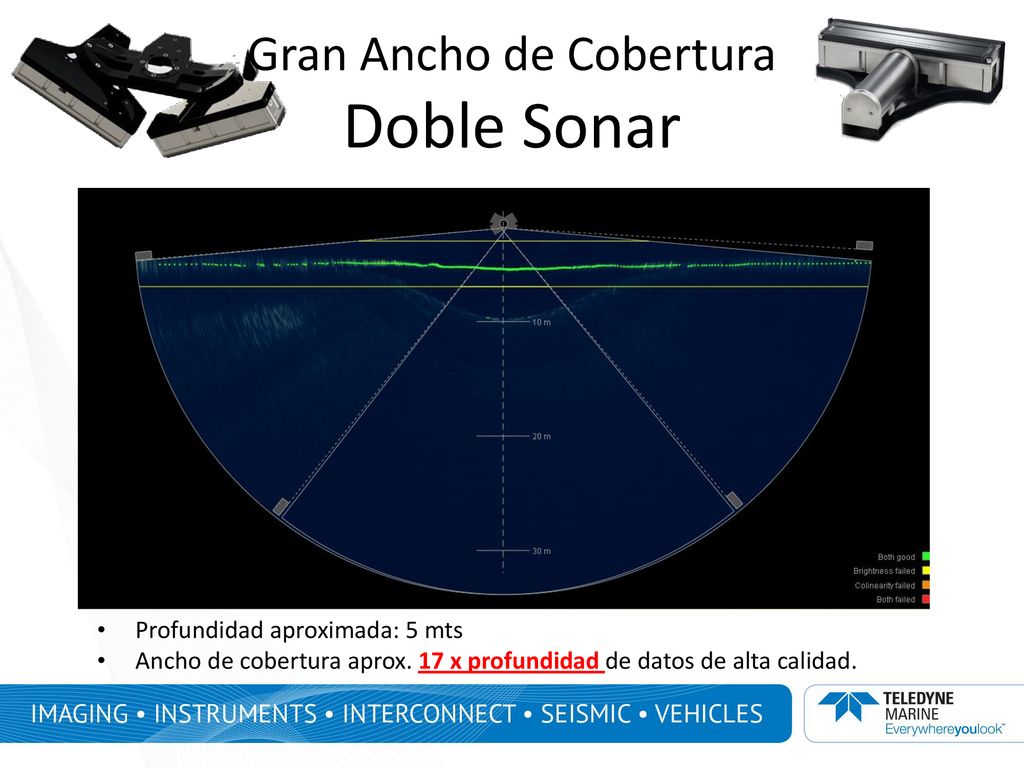

5 Gran Ancho de Cobertura
Doble Sonar Profundidad aproximada: 5 mts Ancho de cobertura aprox. 17 x profundidad de datos de alta calidad.

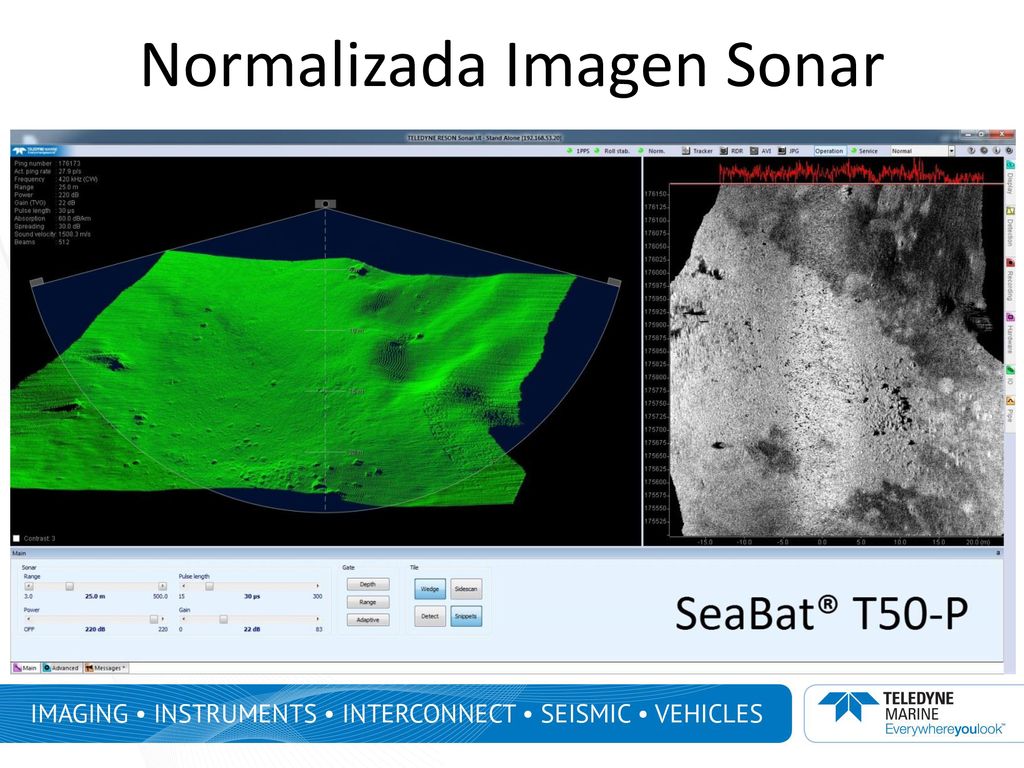

6 Normalizada Imagen Sonar

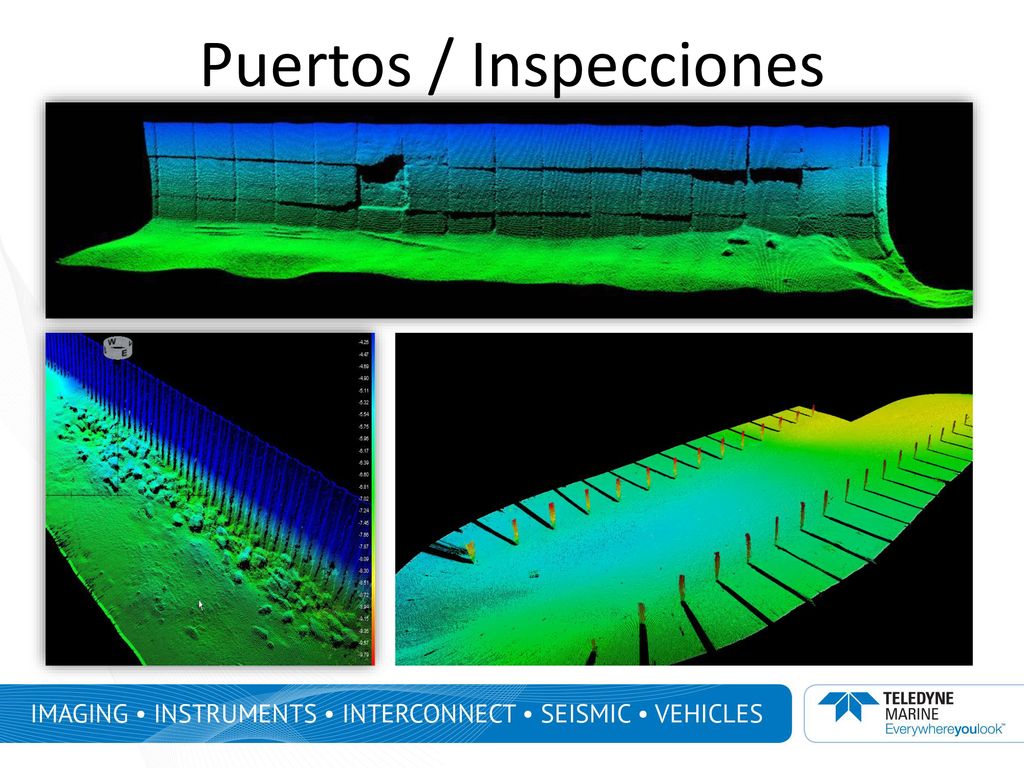

7 Puertos / Inspecciones

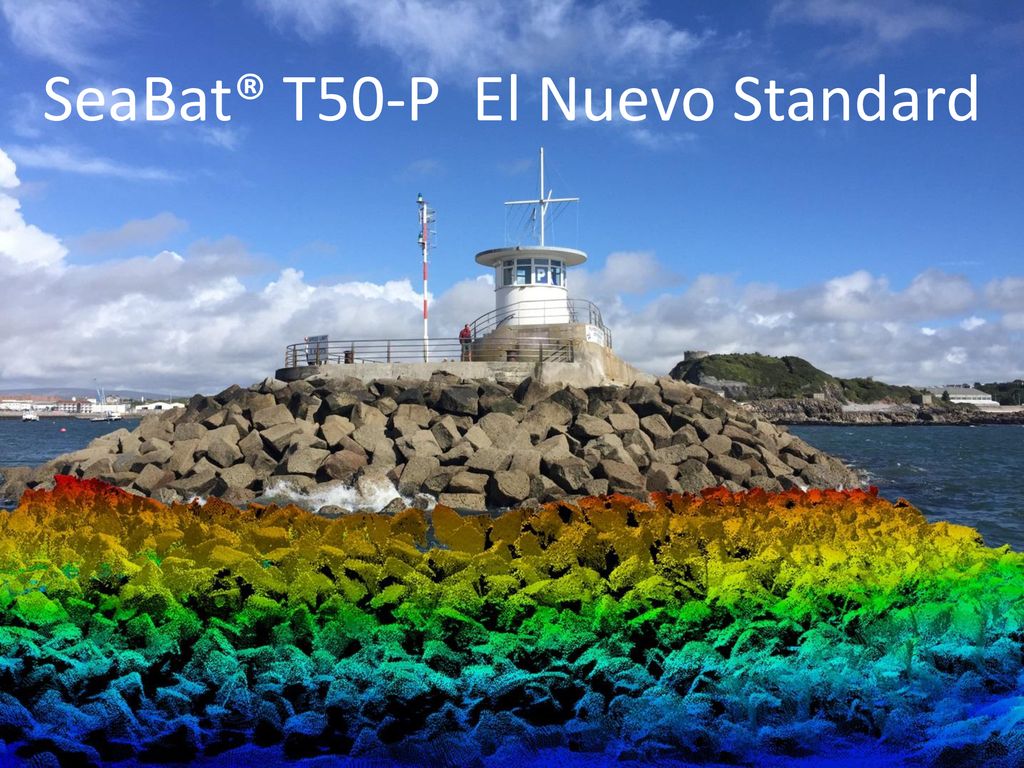

8 SeaBat® T50-P El Nuevo Standard

9 SeaBat® T50-P – Alta Resolution 0.5°

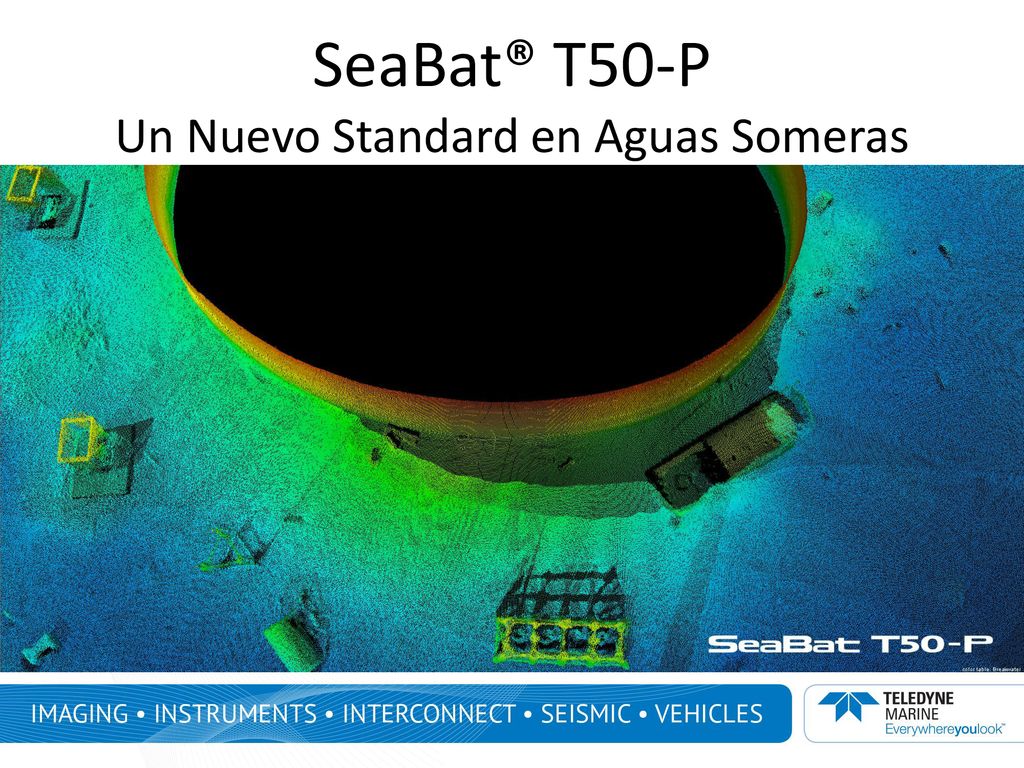

10 Un Nuevo Standard en Aguas Someras
SeaBat® T50-P Un Nuevo Standard en Aguas Someras

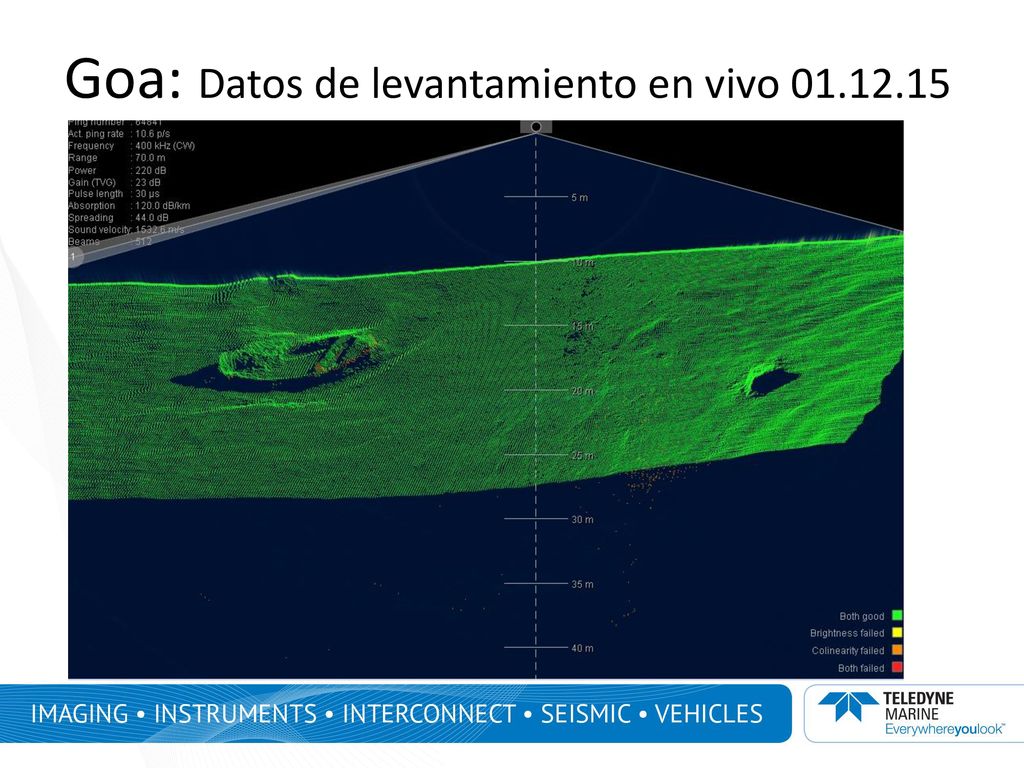

11 Goa: Datos de levantamiento en vivo 01.12.15
SeaBat® T50-P Goa: Datos de levantamiento en vivo

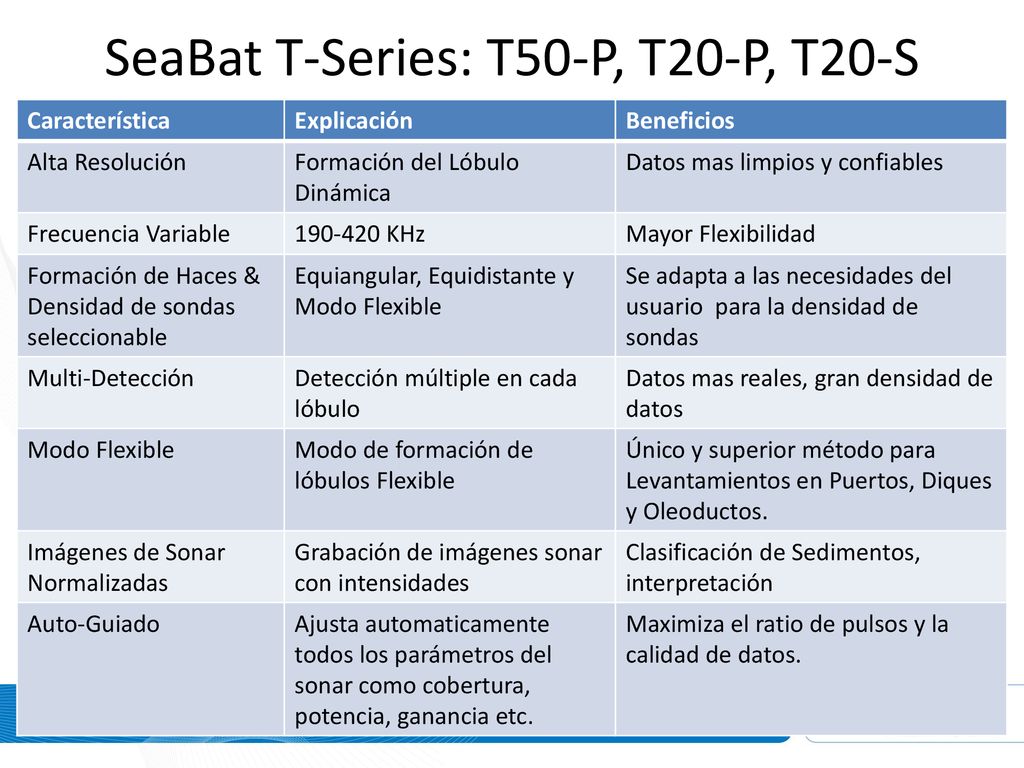

12 SeaBat T-Series: T50-P, T20-P, T20-S
Característica Explicación Beneficios Alta Resolución Formación del Lóbulo Dinámica Datos mas limpios y confiables Frecuencia Variable KHz Mayor Flexibilidad Formación de Haces & Densidad de sondas seleccionable Equiangular, Equidistante y Modo Flexible Se adapta a las necesidades del usuario para la densidad de sondas Multi-Detección Detección múltiple en cada lóbulo Datos mas reales, gran densidad de datos Modo Flexible Modo de formación de lóbulos Flexible Único y superior método para Levantamientos en Puertos, Diques y Oleoductos. Imágenes de Sonar Normalizadas Grabación de imágenes sonar con intensidades Clasificación de Sedimentos, interpretación Auto-Guiado Ajusta automaticamente todos los parámetros del sonar como cobertura, potencia, ganancia etc. Maximiza el ratio de pulsos y la calidad de datos.
