1 RECAPITULANDO

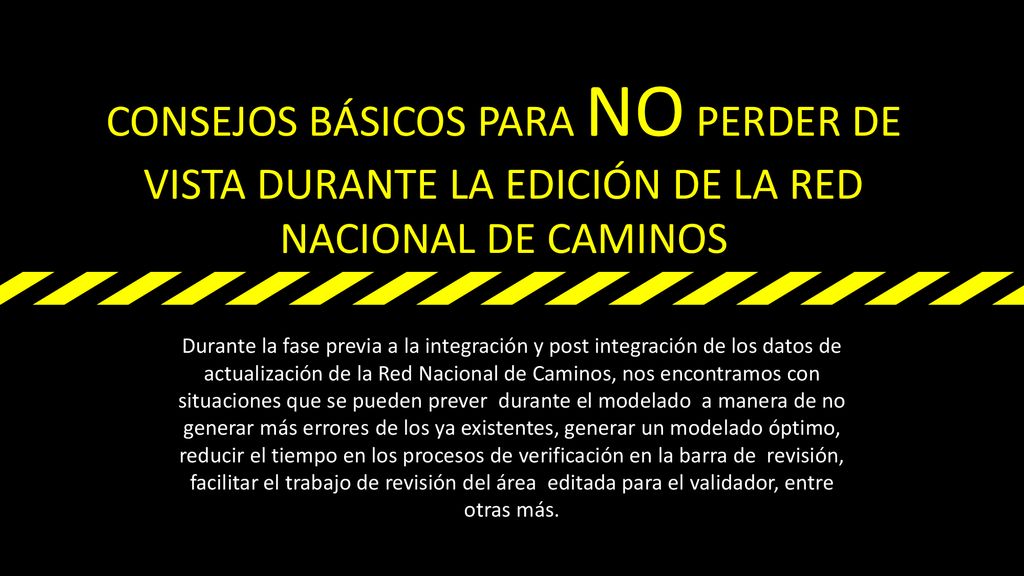

2 CONSEJOS BÁSICOS PARA NO PERDER DE VISTA DURANTE LA EDICIÓN DE LA RED NACIONAL DE CAMINOS
Durante la fase previa a la integración y post integración de los datos de actualización de la Red Nacional de Caminos, nos encontramos con situaciones que se pueden prever durante el modelado a manera de no generar más errores de los ya existentes, generar un modelado óptimo, reducir el tiempo en los procesos de verificación en la barra de revisión, facilitar el trabajo de revisión del área editada para el validador, entre otras más.

3 Siempre inicie sesión en la Herramienta Transporte

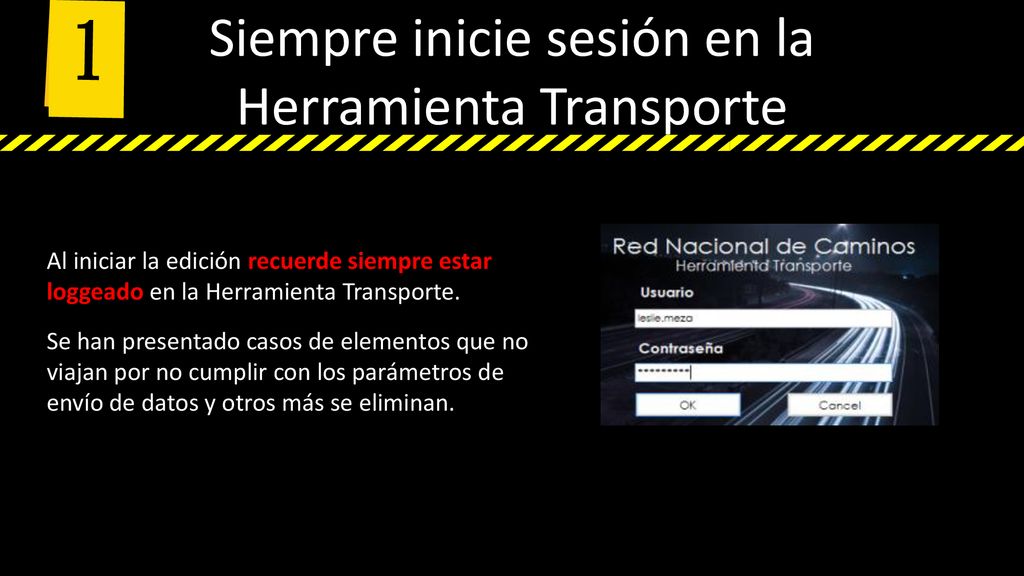

1 Siempre inicie sesión en la Herramienta Transporte Al iniciar la edición recuerde siempre estar loggeado en la Herramienta Transporte. Se han presentado casos de elementos que no viajan por no cumplir con los parámetros de envío de datos y otros más se eliminan.

4 Verificar el orden de edición de los elementos.

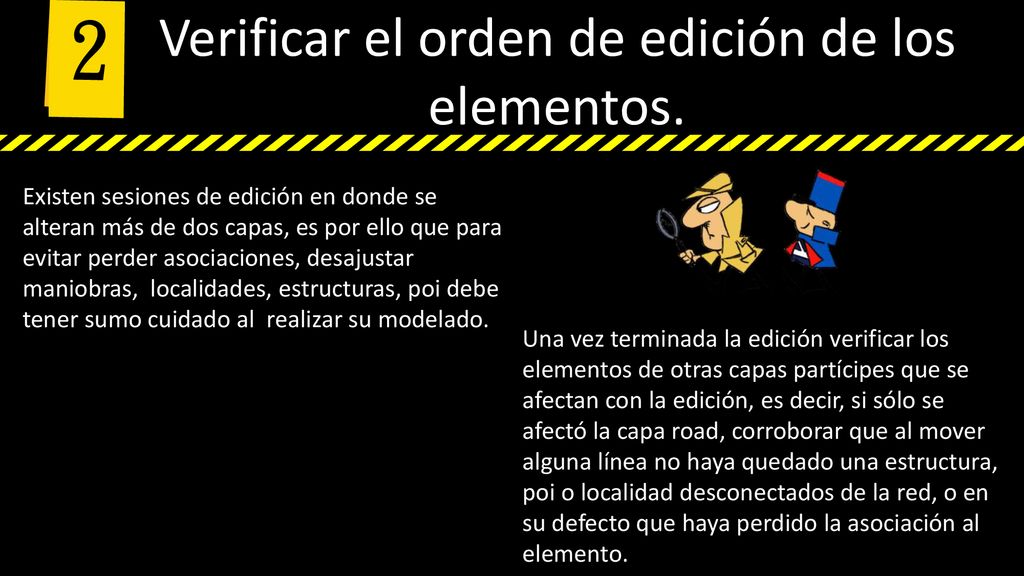

2 Verificar el orden de edición de los elementos. Existen sesiones de edición en donde se alteran más de dos capas, es por ello que para evitar perder asociaciones, desajustar maniobras, localidades, estructuras, poi debe tener sumo cuidado al realizar su modelado. Una vez terminada la edición verificar los elementos de otras capas partícipes que se afectan con la edición, es decir, si sólo se afectó la capa road, corroborar que al mover alguna línea no haya quedado una estructura, poi o localidad desconectados de la red, o en su defecto que haya perdido la asociación al elemento.

5 Verificar el orden de edición de los elementos.

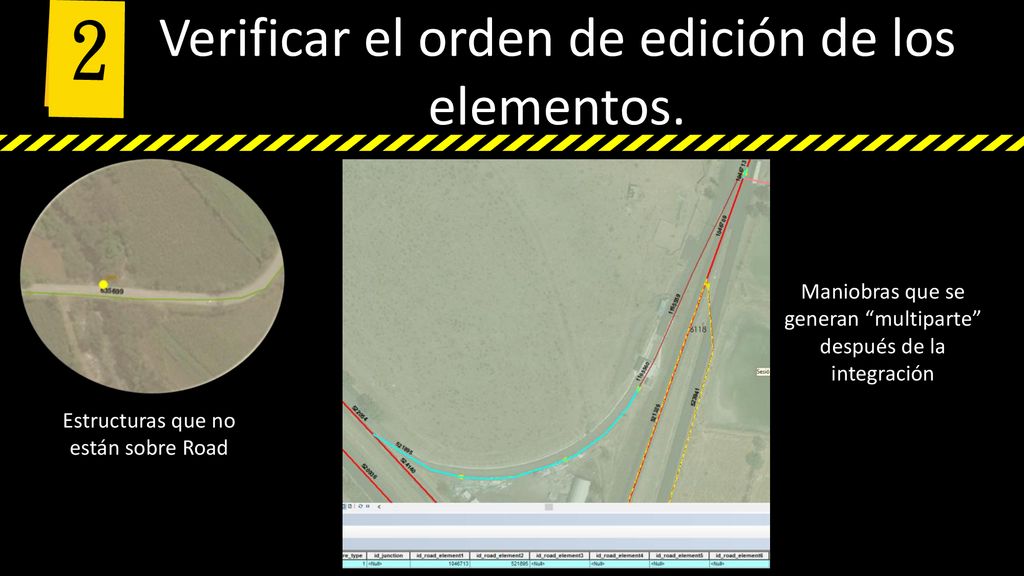

2 Verificar el orden de edición de los elementos. Maniobras que se generan “multiparte” después de la integración Estructuras que no están sobre Road

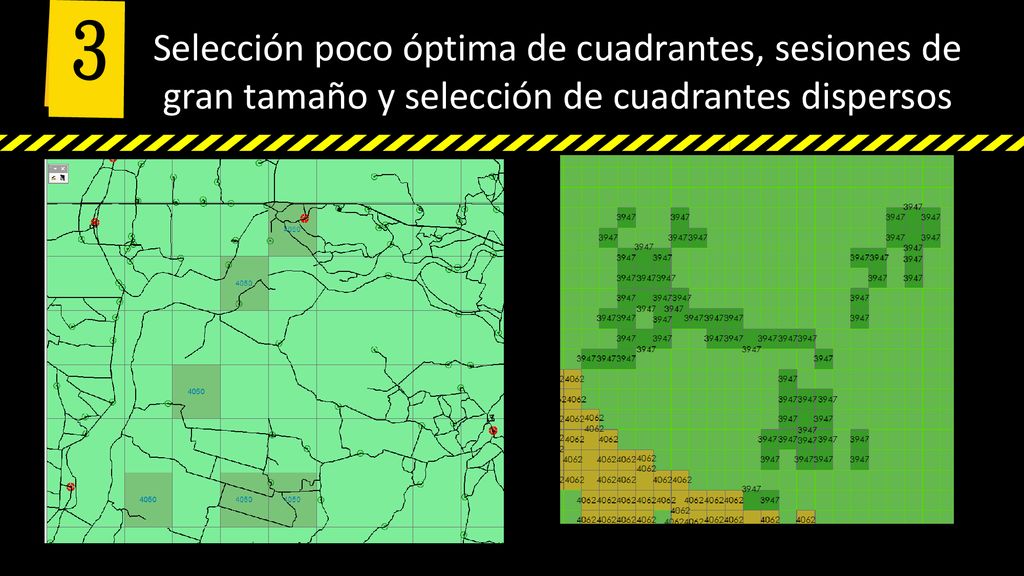

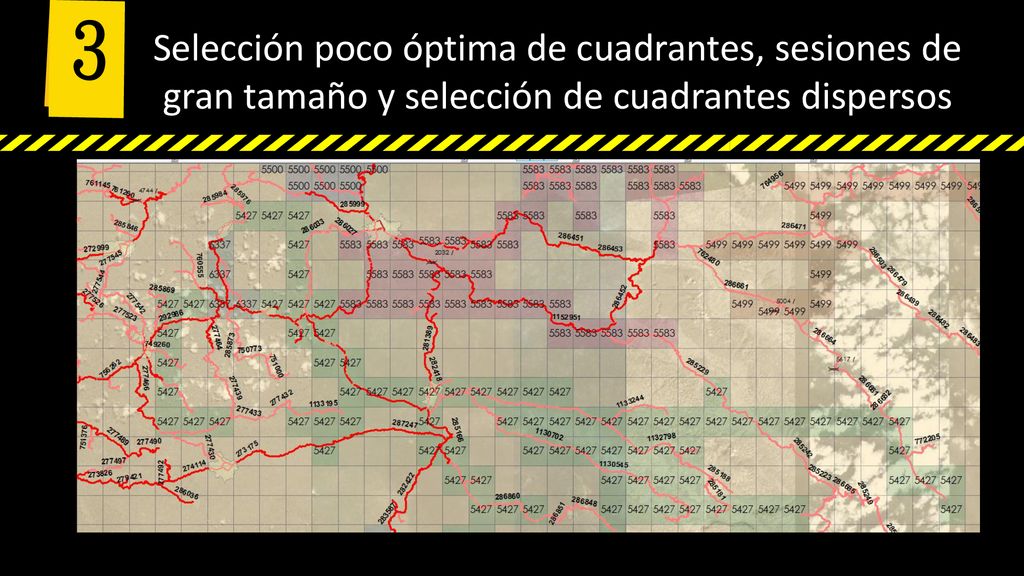

6 3 Selección poco óptima de cuadrantes, sesiones de gran tamaño y selección de cuadrantes dispersos Hemos encontrado sesiones en donde se realiza la edición en solo dos cuadrantes, pero se seleccionan cuadrantes innecesarios para conectar estos cambios. Generando en algunas ocasiones la pérdida de tiempo en el procesamiento de las herramientas de revisión.

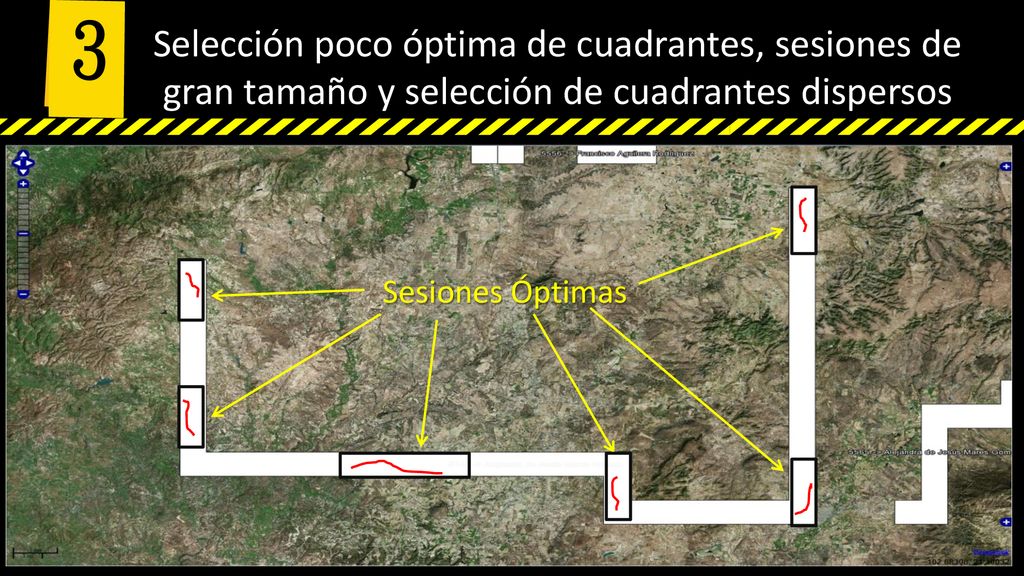

7 3 Selección poco óptima de cuadrantes, sesiones de gran tamaño y selección de cuadrantes dispersos Sesiones Óptimas

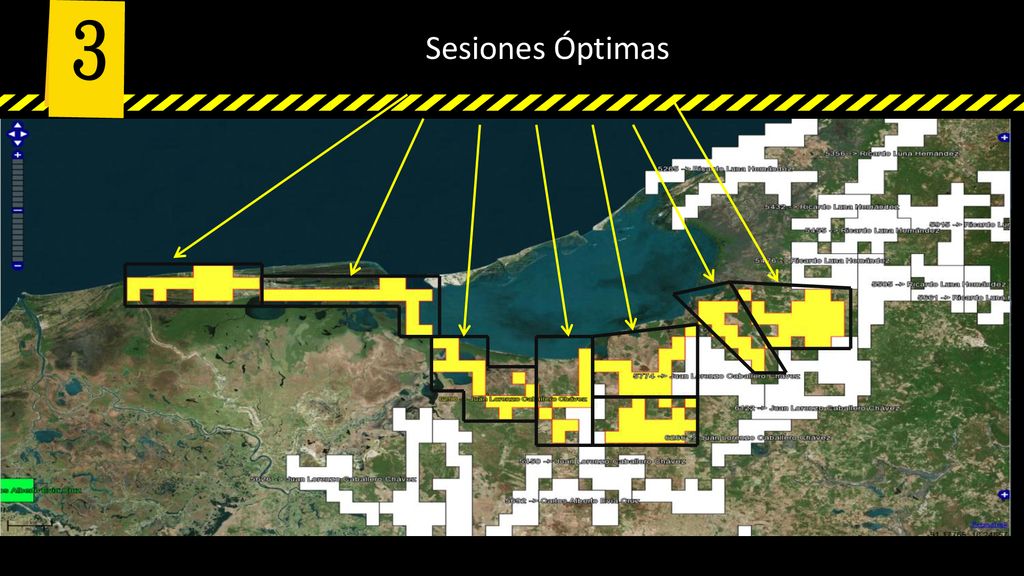

8 3 Sesiones Óptimas

9 3 Selección poco óptima de cuadrantes, sesiones de gran tamaño y selección de cuadrantes dispersos

10 3 Selección poco óptima de cuadrantes, sesiones de gran tamaño y selección de cuadrantes dispersos

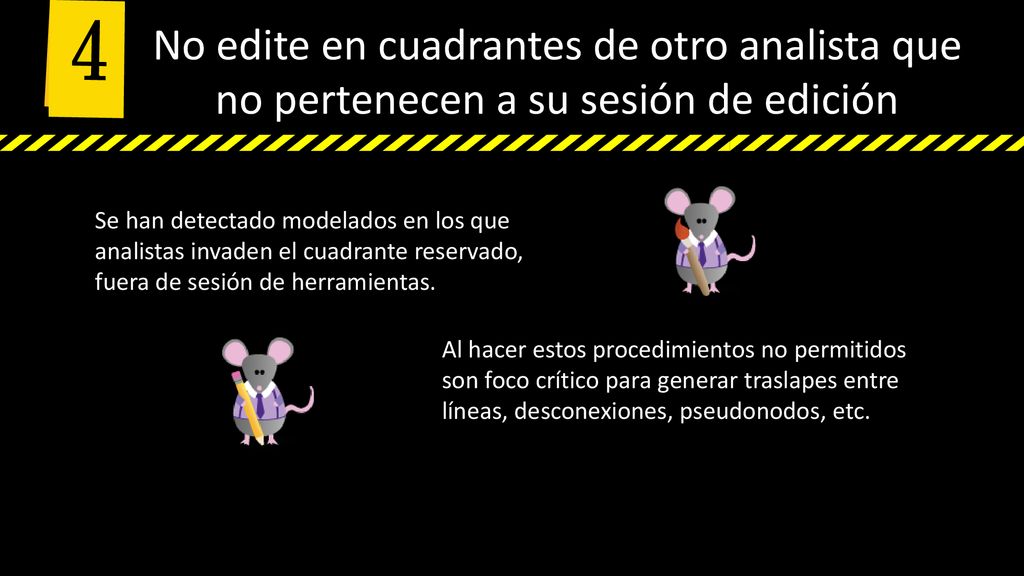

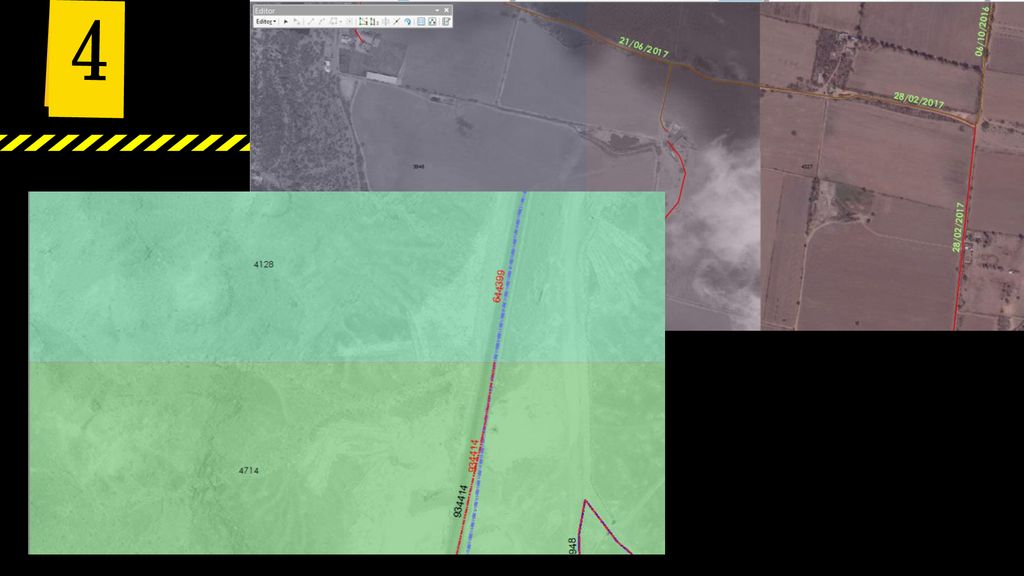

11 4 No edite en cuadrantes de otro analista que no pertenecen a su sesión de edición Se han detectado modelados en los que analistas invaden el cuadrante reservado, fuera de sesión de herramientas. Al hacer estos procedimientos no permitidos son foco crítico para generar traslapes entre líneas, desconexiones, pseudonodos, etc.

12 4

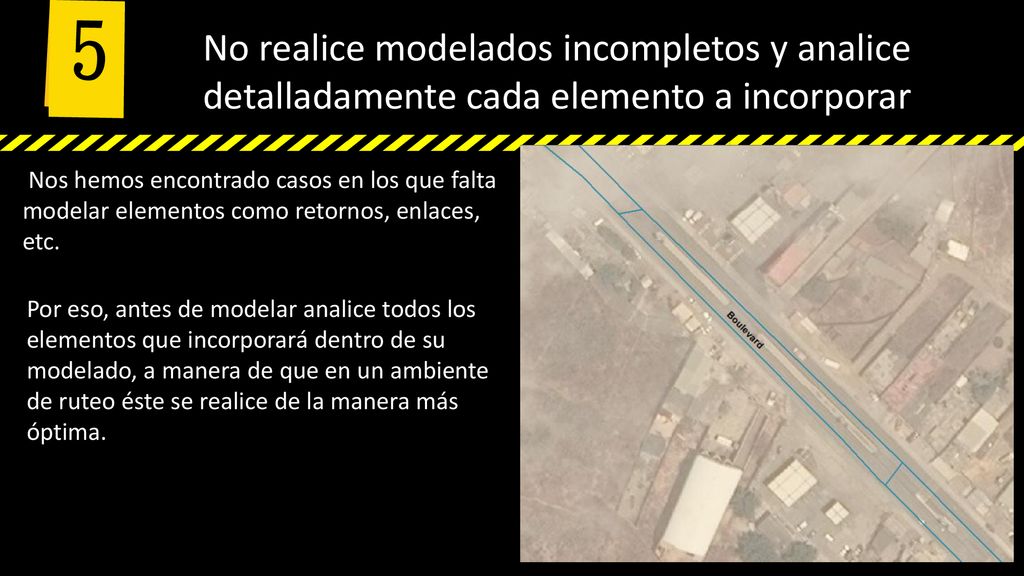

13 5 No realice modelados incompletos y analice detalladamente cada elemento a incorporar Nos hemos encontrado casos en los que falta modelar elementos como retornos, enlaces, etc. Por eso, antes de modelar analice todos los elementos que incorporará dentro de su modelado, a manera de que en un ambiente de ruteo éste se realice de la manera más óptima.

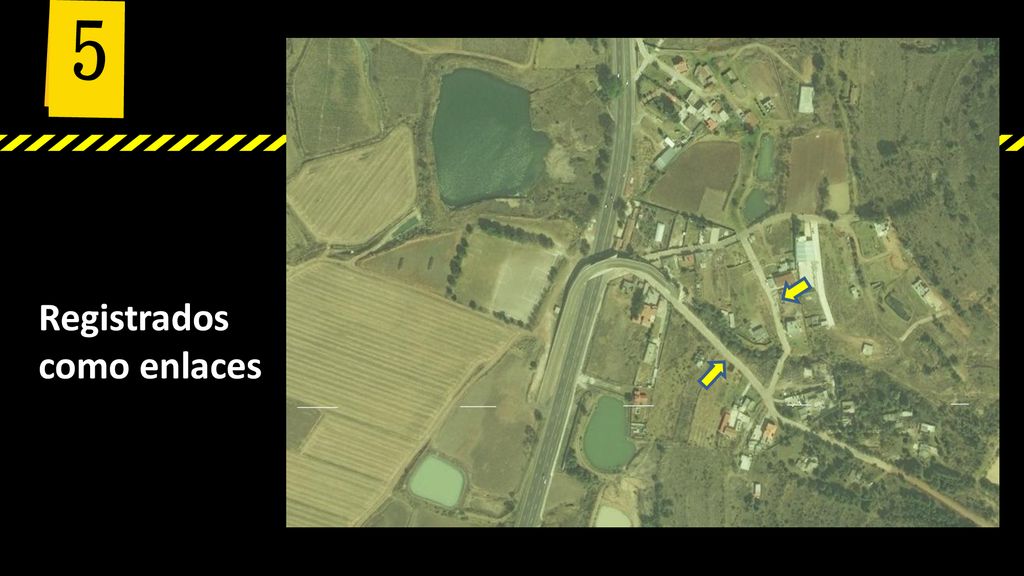

14 5 Registrados como enlaces

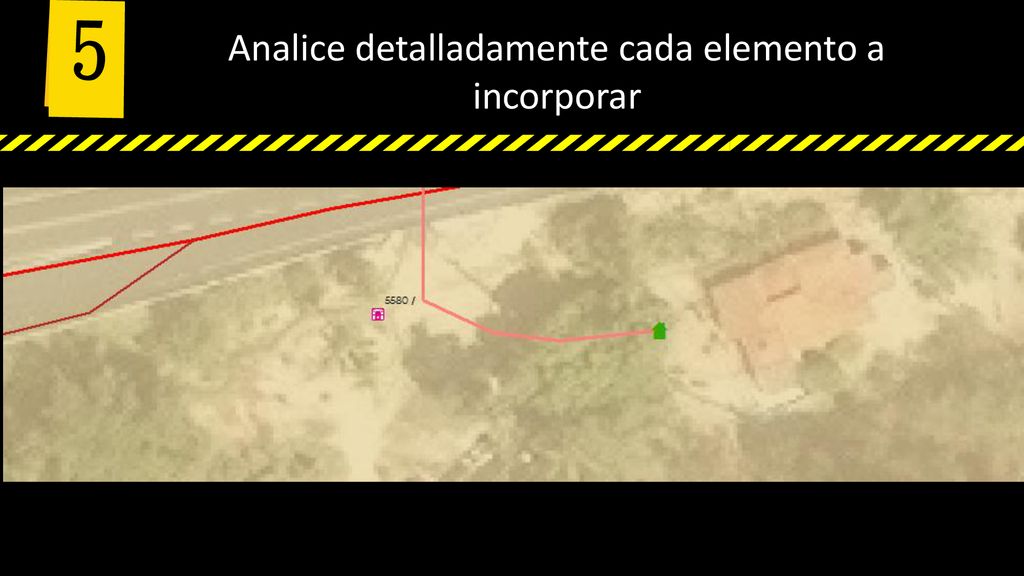

15 Analice detalladamente cada elemento a incorporar
5 Analice detalladamente cada elemento a incorporar

16 Si no va a editar, mantenga la barra editor desactivada

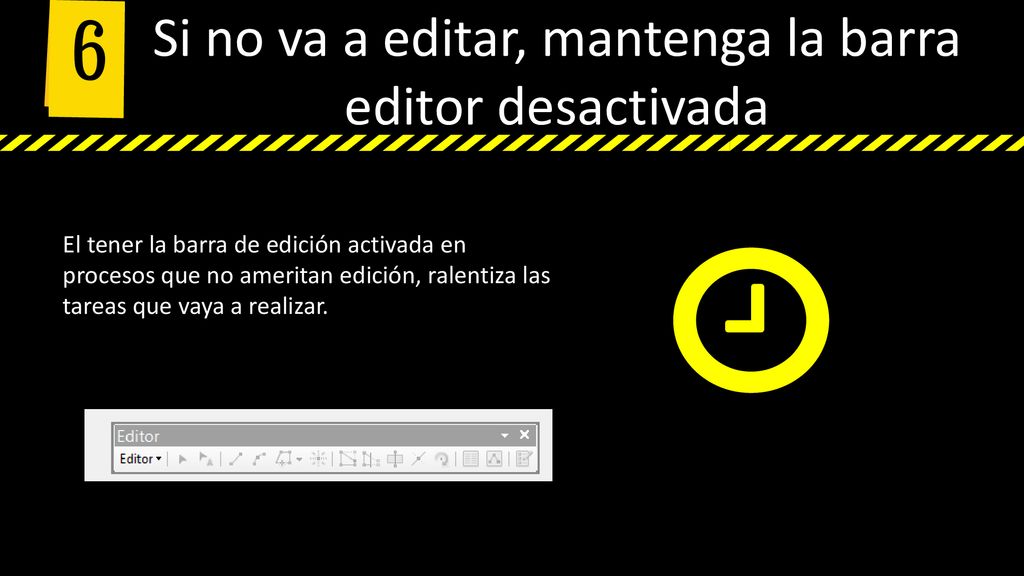

6 Si no va a editar, mantenga la barra editor desactivada El tener la barra de edición activada en procesos que no ameritan edición, ralentiza las tareas que vaya a realizar.

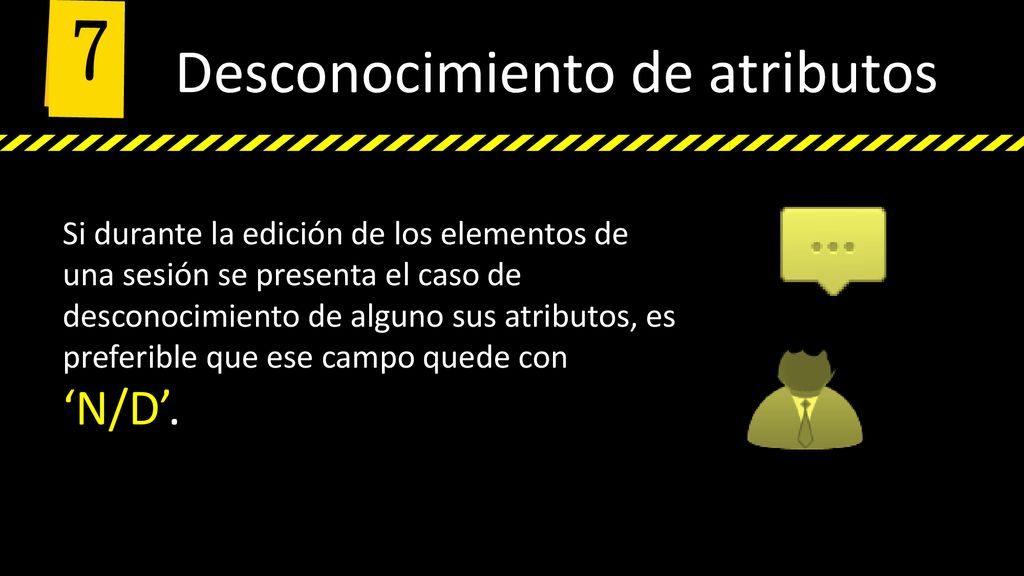

17 Desconocimiento de atributos
7 Desconocimiento de atributos Si durante la edición de los elementos de una sesión se presenta el caso de desconocimiento de alguno sus atributos, es preferible que ese campo quede con ‘N/D’.

18 Alertas de herramienta al liberar sesiones

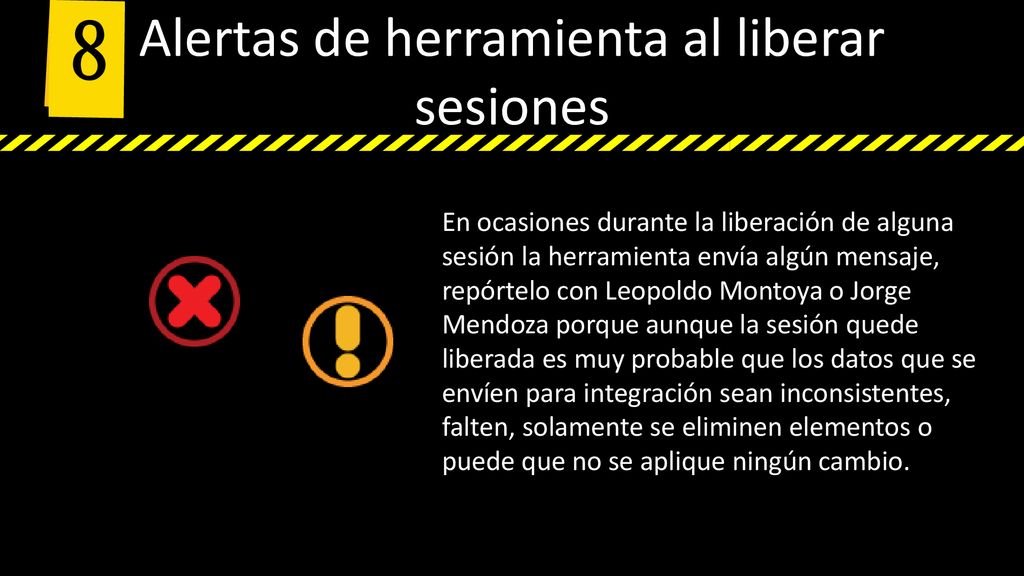

8 Alertas de herramienta al liberar sesiones En ocasiones durante la liberación de alguna sesión la herramienta envía algún mensaje, repórtelo con Leopoldo Montoya o Jorge Mendoza porque aunque la sesión quede liberada es muy probable que los datos que se envíen para integración sean inconsistentes, falten, solamente se eliminen elementos o puede que no se aplique ningún cambio.

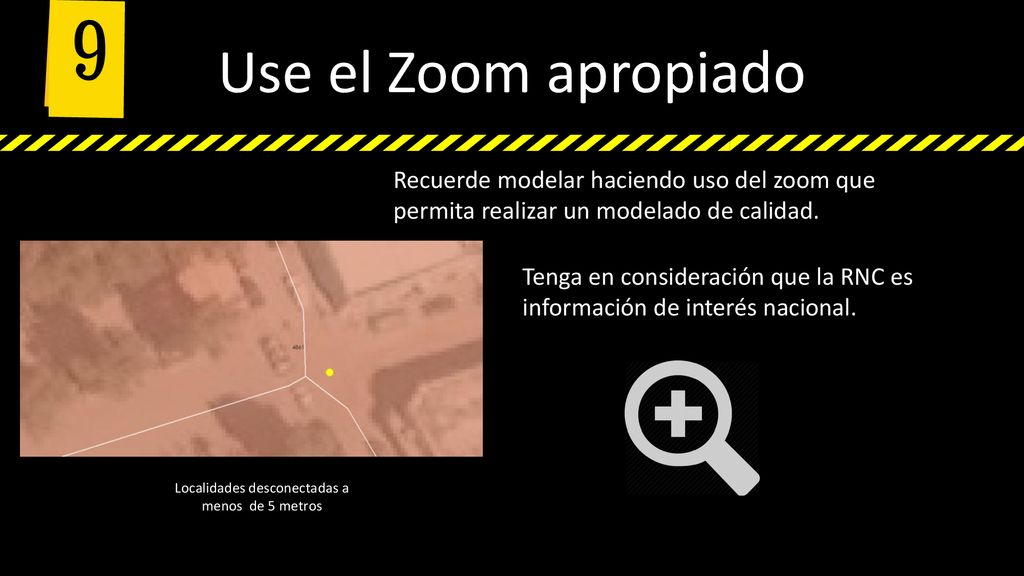

19 Localidades desconectadas a menos de 5 metros
9 Use el Zoom apropiado Recuerde modelar haciendo uso del zoom que permita realizar un modelado de calidad. Tenga en consideración que la RNC es información de interés nacional. Localidades desconectadas a menos de 5 metros

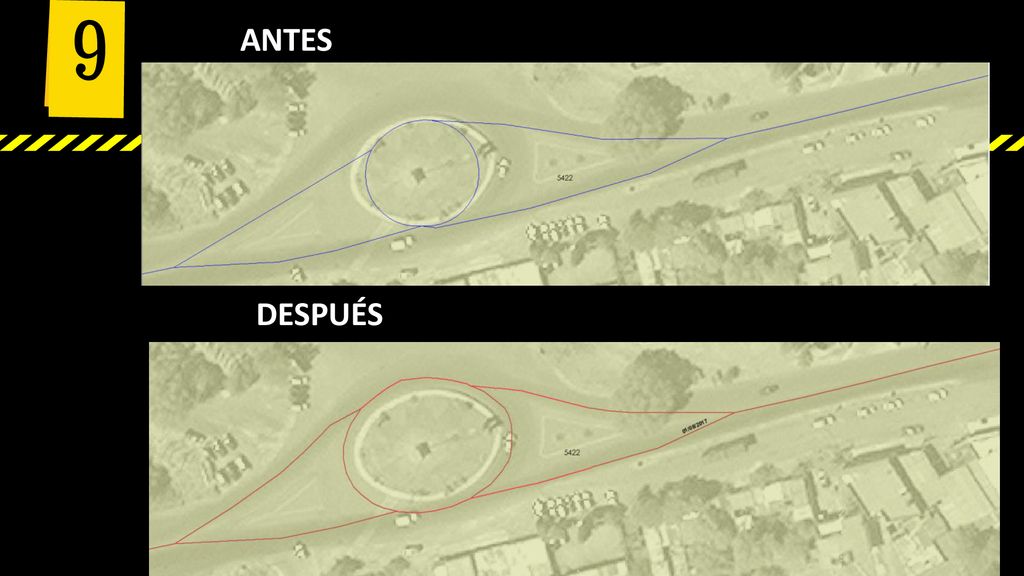

20 9 ANTES DESPUÉS

21 No alternar entre Geodatabases
10 No alternar entre Geodatabases Ha sucedido que para realizar el modelado en sesiones continuas una de otra analistas hacen uso de dos geodatabases, lo que ocasiona discrepancias en los límites de las sesiones, líneas borradas, líneas que faltan de integrar, etc. A veces resulta más conveniente cancelar las sesiones que generar errores.

22 Corrija los errores que le arrojen las herramientas de Revisión

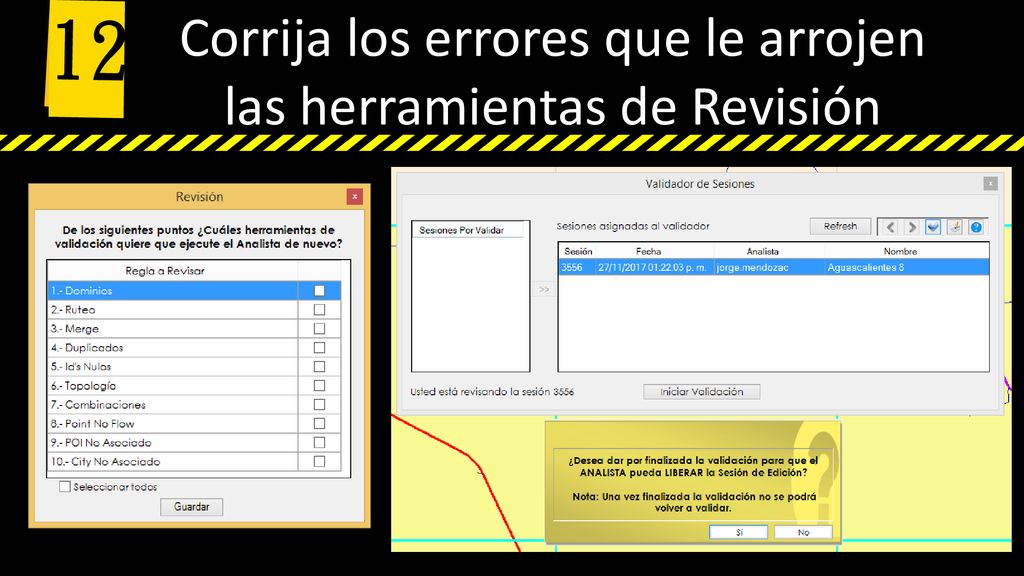

11 Corrija los errores que le arrojen las herramientas de Revisión El hecho de ejecutar las herramientas no quiere decir que se corrijan los errores automáticamente. Tampoco espere a que el validador detecte los errores y le genere observaciones por cada error encontrado describiendo el proceso de corrección.

23 Corrija los errores que le arrojen las herramientas de Revisión
12 Corrija los errores que le arrojen las herramientas de Revisión

24 Errores más comunes en nombres de puntos de interés

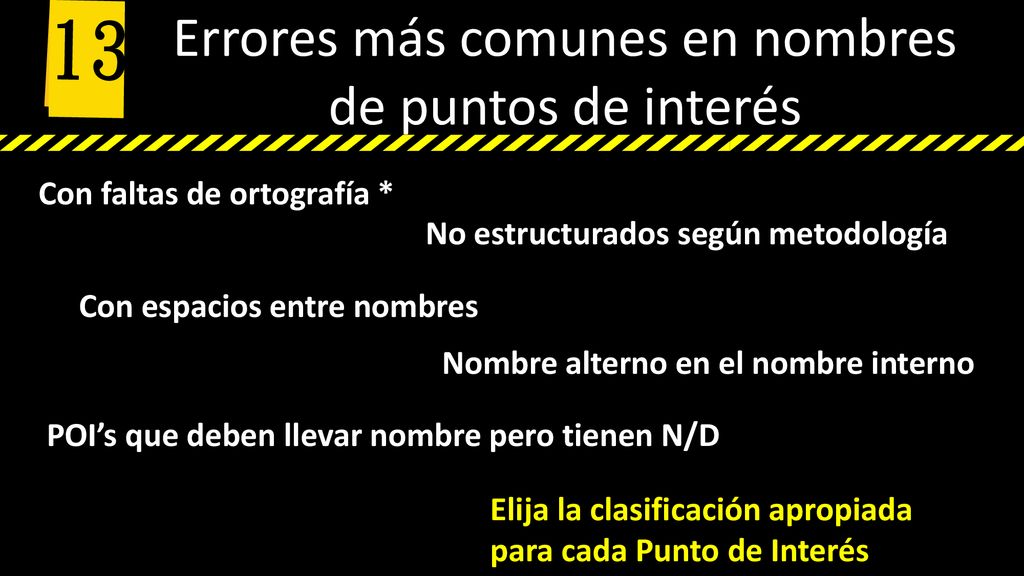

13 Errores más comunes en nombres de puntos de interés Con faltas de ortografía * No estructurados según metodología Con espacios entre nombres Nombre alterno en el nombre interno POI’s que deben llevar nombre pero tienen N/D Elija la clasificación apropiada para cada Punto de Interés

25 Errores más comunes en nombres de puntos de interés
13 Errores más comunes en nombres de puntos de interés

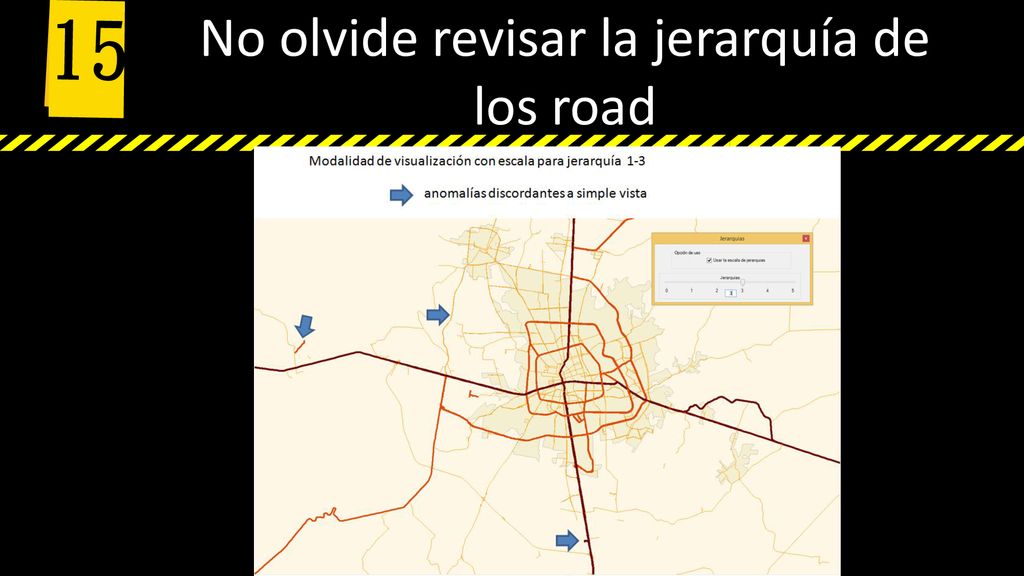

26 No olvide revisar la jerarquía de los road
15 No olvide revisar la jerarquía de los road

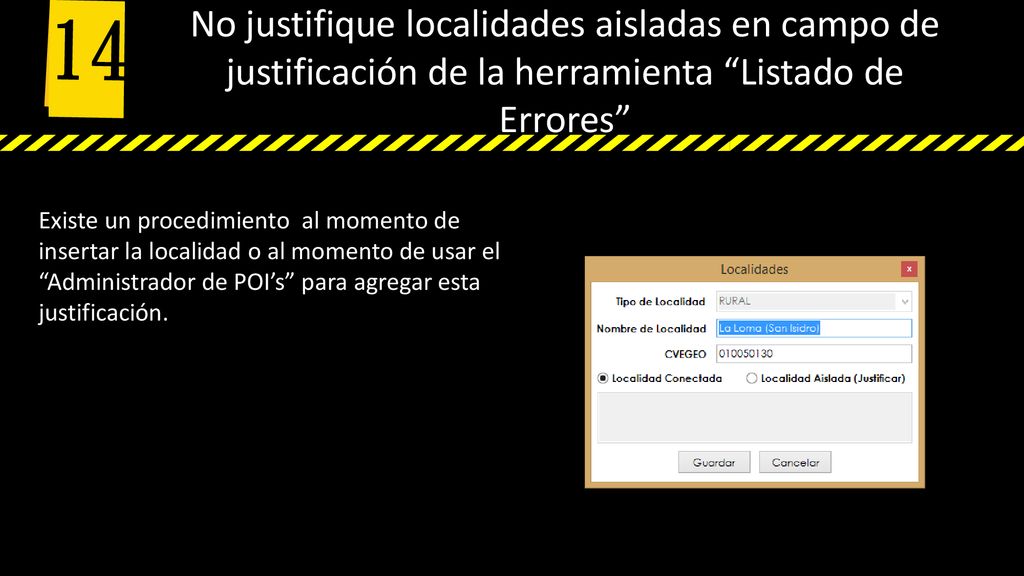

27 14 No justifique localidades aisladas en campo de justificación de la herramienta “Listado de Errores” Existe un procedimiento al momento de insertar la localidad o al momento de usar el “Administrador de POI’s” para agregar esta justificación.

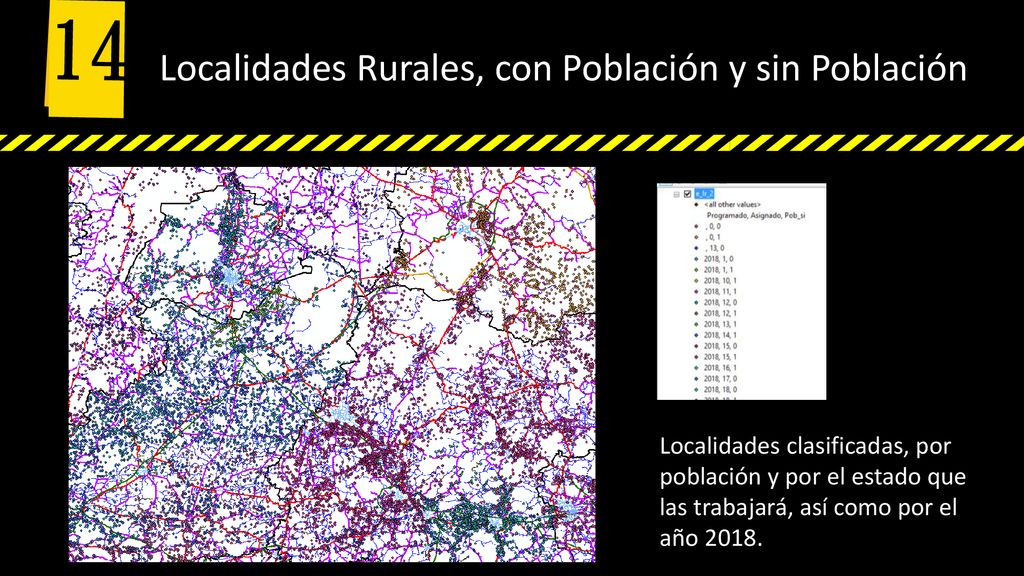

28 14 Localidades Rurales, con Población y sin Población
Localidades clasificadas, por población y por el estado que las trabajará, así como por el año 2018.
