1 La energía nuclear Energía nuclear, electricidad para todos
Jornada sobre el Futuro del Modelo Energético Madrid, 23 de marzo de 2010 Mª Teresa Domínguez 1

2 Previsiones energéticas en el mundo para 2030

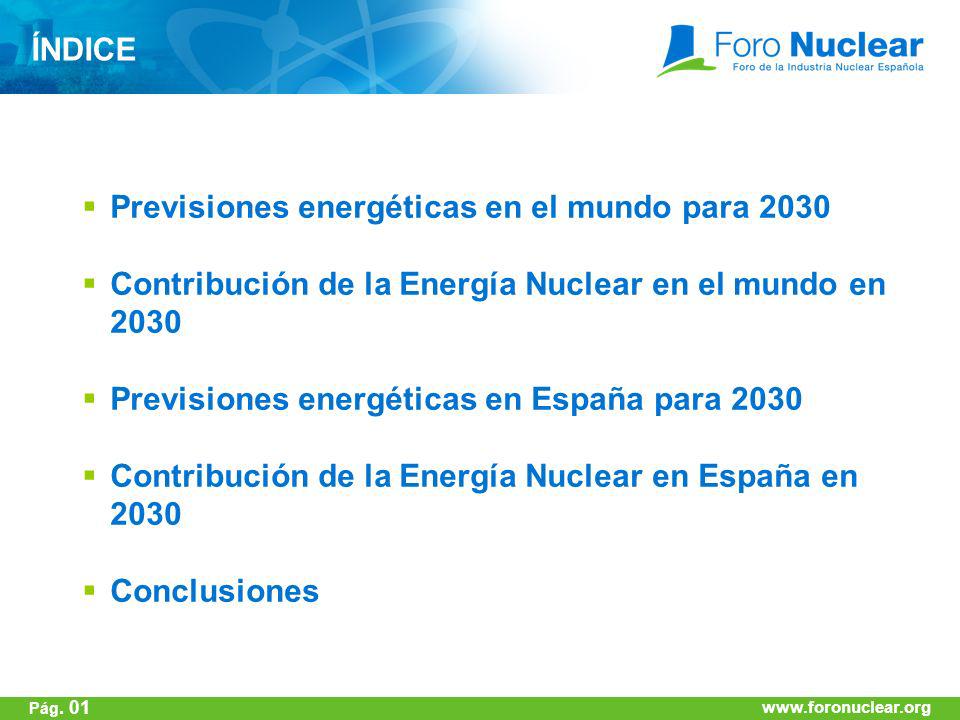

ÍNDICE Previsiones energéticas en el mundo para 2030 Contribución de la Energía Nuclear en el mundo en 2030 Previsiones energéticas en España para 2030 Contribución de la Energía Nuclear en España en 2030 Conclusiones Pág. 01

3 Previsiones energéticas en el mundo para 2030
Futuro del Modelo Energético 23 de marzo de 2010 Previsiones energéticas en el mundo para 2030 Pág. 02 3

4 Evolución del consumo de energía primaria en el mundo
Previsiones energéticas en el mundo para 2030 Evolución del consumo de energía primaria en el mundo 44% Pág. 03

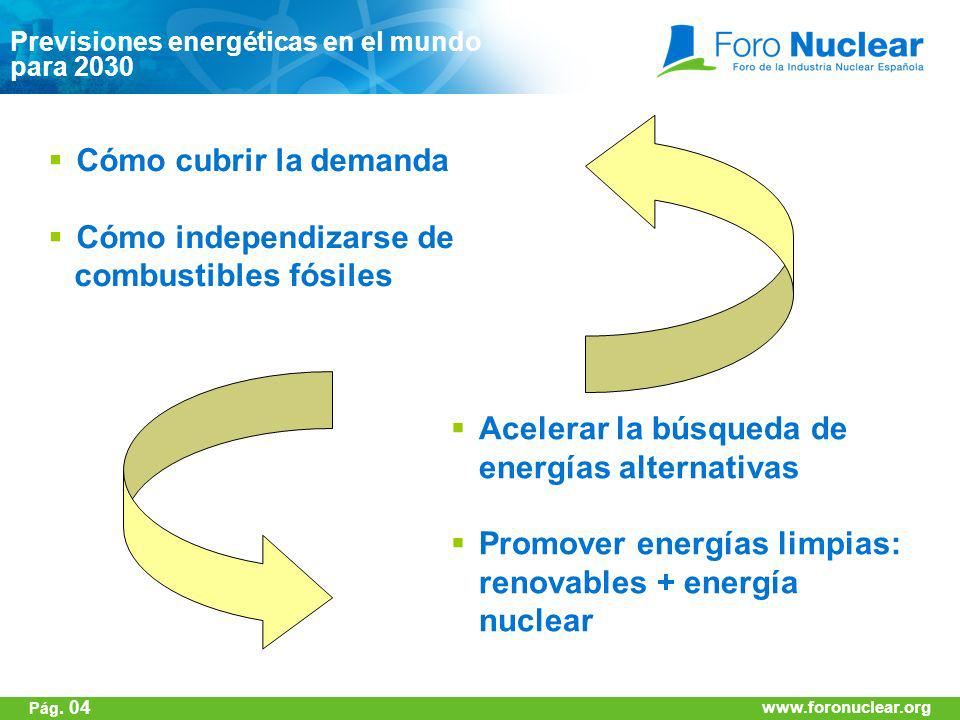

5 Cómo independizarse de combustibles fósiles
Previsiones energéticas en el mundo para 2030 Cómo cubrir la demanda Cómo independizarse de combustibles fósiles Acelerar la búsqueda de energías alternativas Promover energías limpias: renovables + energía nuclear Pág. 04

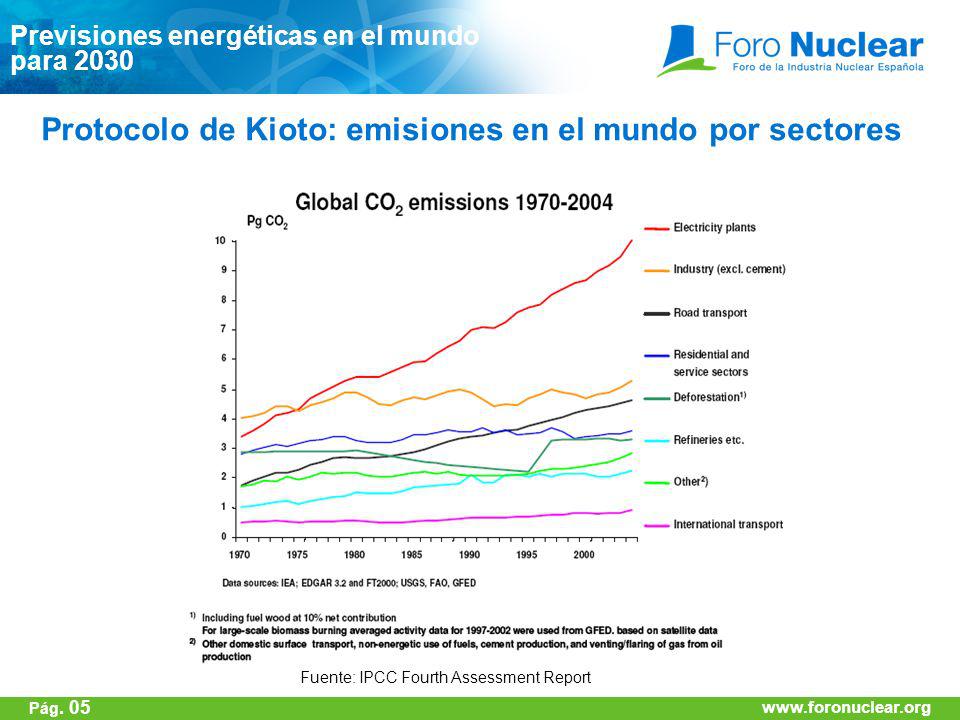

6 Previsiones energéticas en el mundo para 2030
Protocolo de Kioto: emisiones en el mundo por sectores Fuente: IPCC Fourth Assessment Report Pág. 05

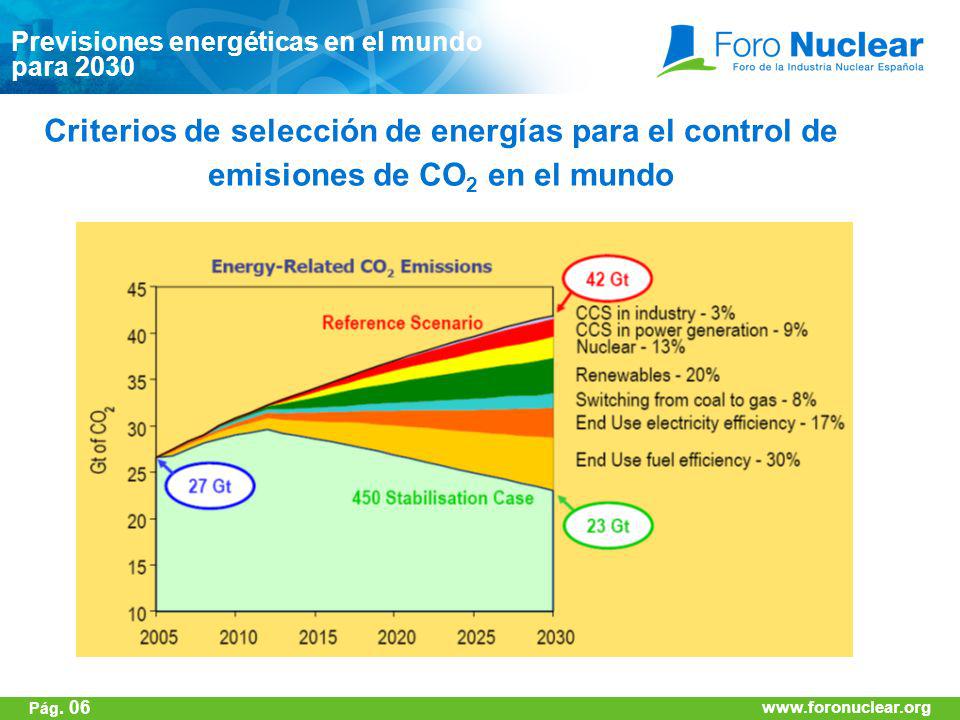

7 Criterios de selección de energías para el control de
Previsiones energéticas en el mundo para 2030 Criterios de selección de energías para el control de emisiones de CO2 en el mundo Pág. 06

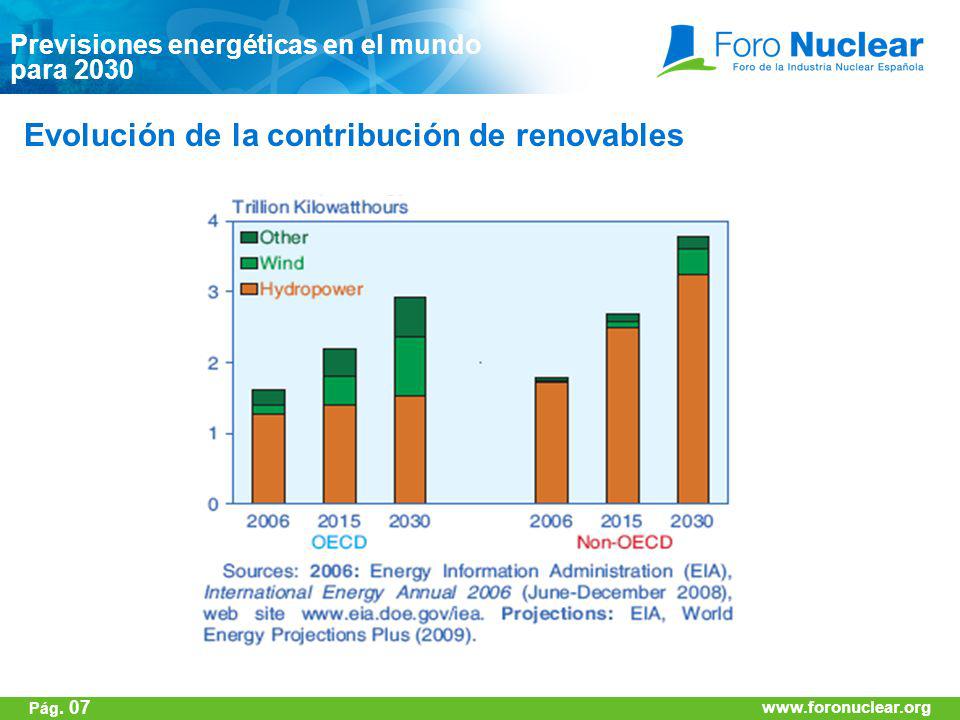

8 Evolución de la contribución de renovables
Previsiones energéticas en el mundo para 2030 Evolución de la contribución de renovables Pág. 07

9 Contribución de la Energía Nuclear en el mundo en 2030
Futuro del Modelo Energético 23 de marzo de 2010 Contribución de la Energía Nuclear en el mundo en 2030 Pág. 08 9

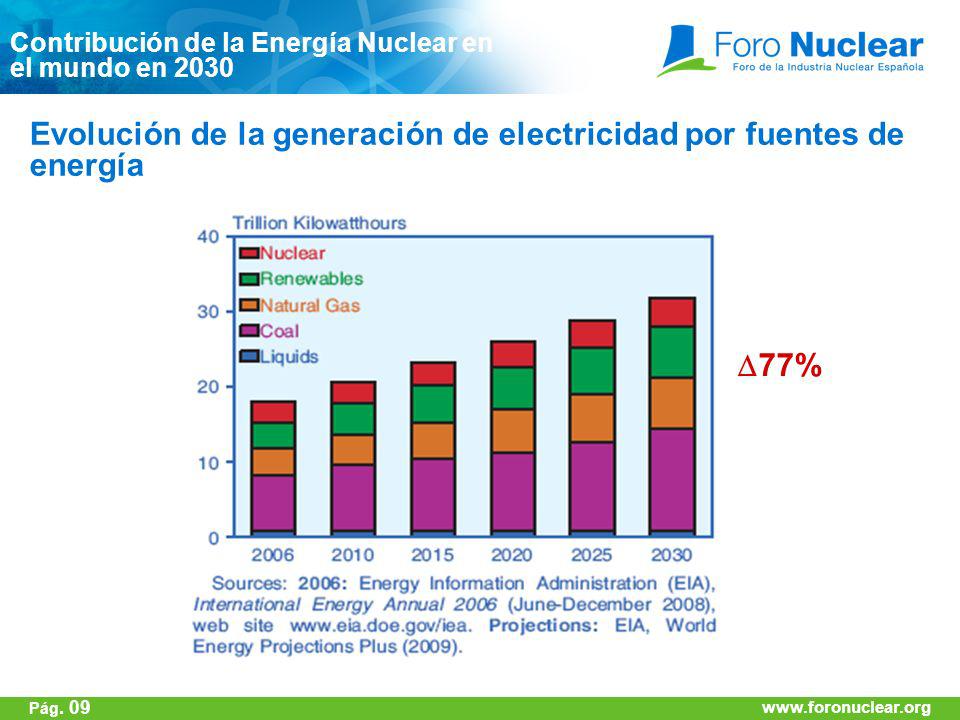

10 Evolución de la generación de electricidad por fuentes de energía
Contribución de la Energía Nuclear en el mundo en 2030 Evolución de la generación de electricidad por fuentes de energía 77% Pág. 09

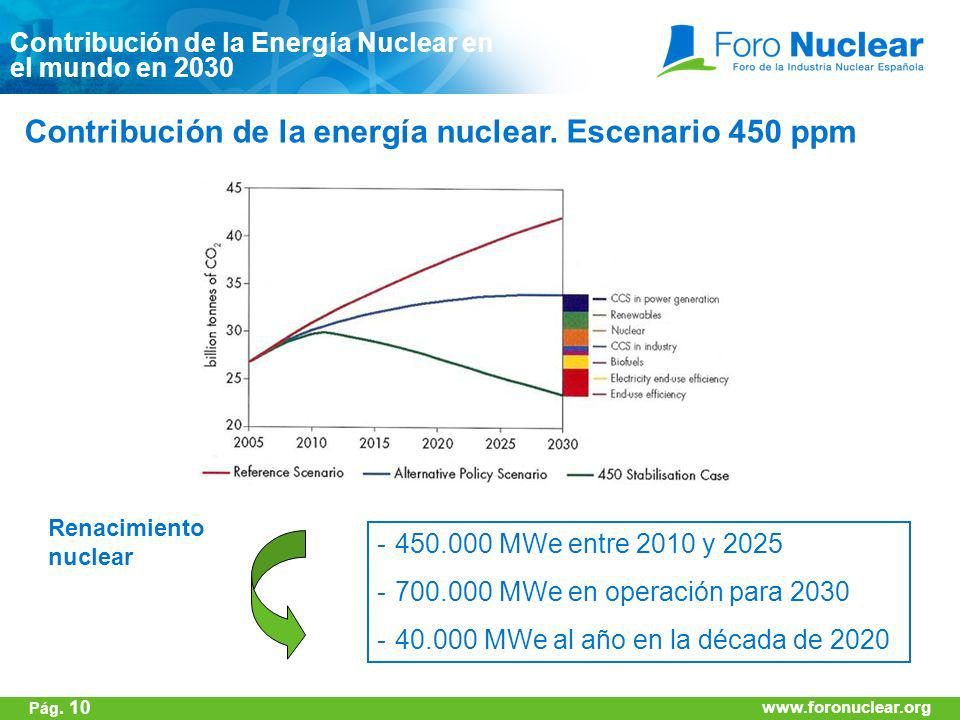

11 Contribución de la energía nuclear. Escenario 450 ppm
Contribución de la Energía Nuclear en el mundo en 2030 Contribución de la energía nuclear. Escenario 450 ppm Renacimiento nuclear MWe entre 2010 y 2025 MWe en operación para 2030 MWe al año en la década de 2020 Pág. 10

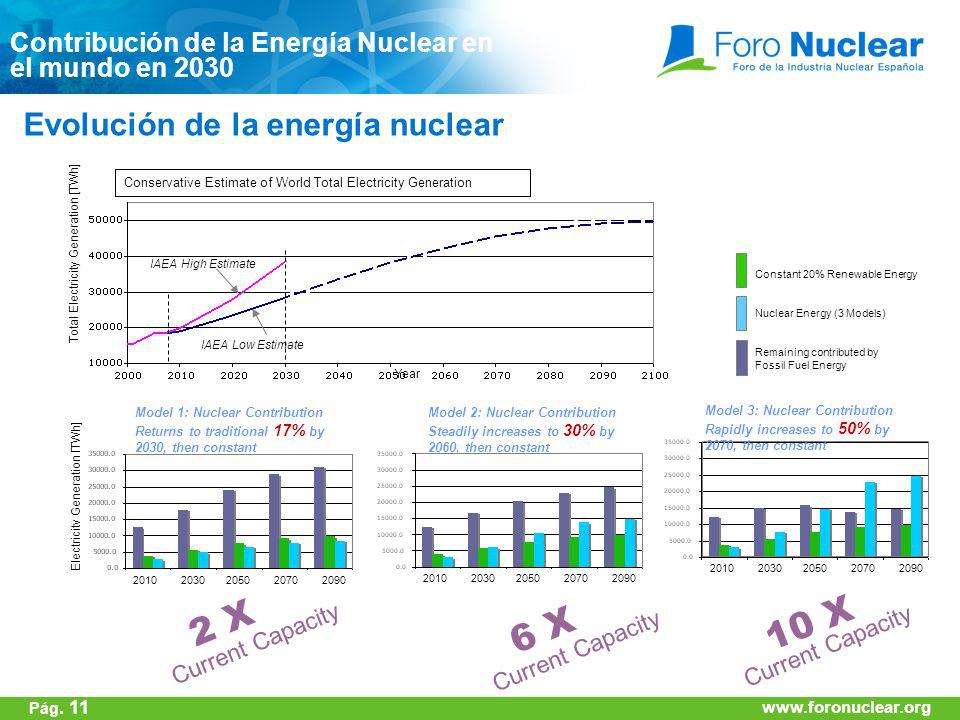

12 2 X 10 X 6 X Evolución de la energía nuclear
Contribución de la Energía Nuclear en el mundo en 2030 Evolución de la energía nuclear Conservative Estimate of World Total Electricity Generation Total Electricity Generation [TWh] IAEA High Estimate Constant 20% Renewable Energy Nuclear Energy (3 Models) IAEA Low Estimate Remaining contributed by Fossil Fuel Energy Year Model 1: Nuclear Contribution Returns to traditional 17% by 2030, then constant Model 2: Nuclear Contribution Steadily increases to 30% by 2060, then constant Model 3: Nuclear Contribution Rapidly increases to 50% by 2070, then constant Electricity Generation [TWh] 2 X 6 X 10 X Current Capacity Current Capacity Current Capacity Pág. 11

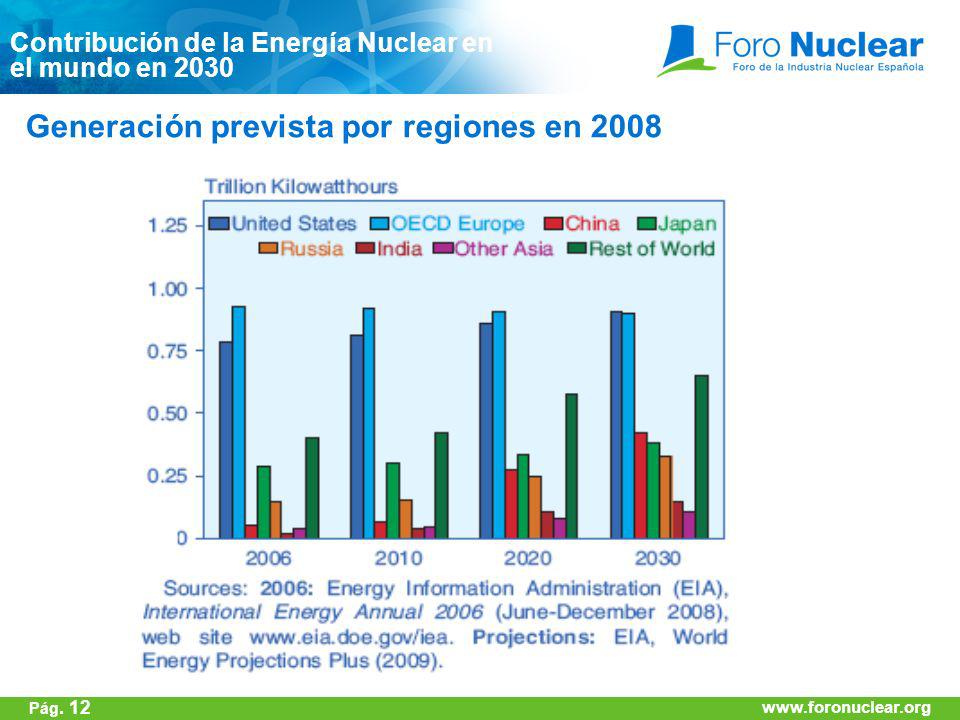

13 Generación prevista por regiones en 2008
Contribución de la Energía Nuclear en el mundo en 2030 Generación prevista por regiones en 2008 Pág. 12

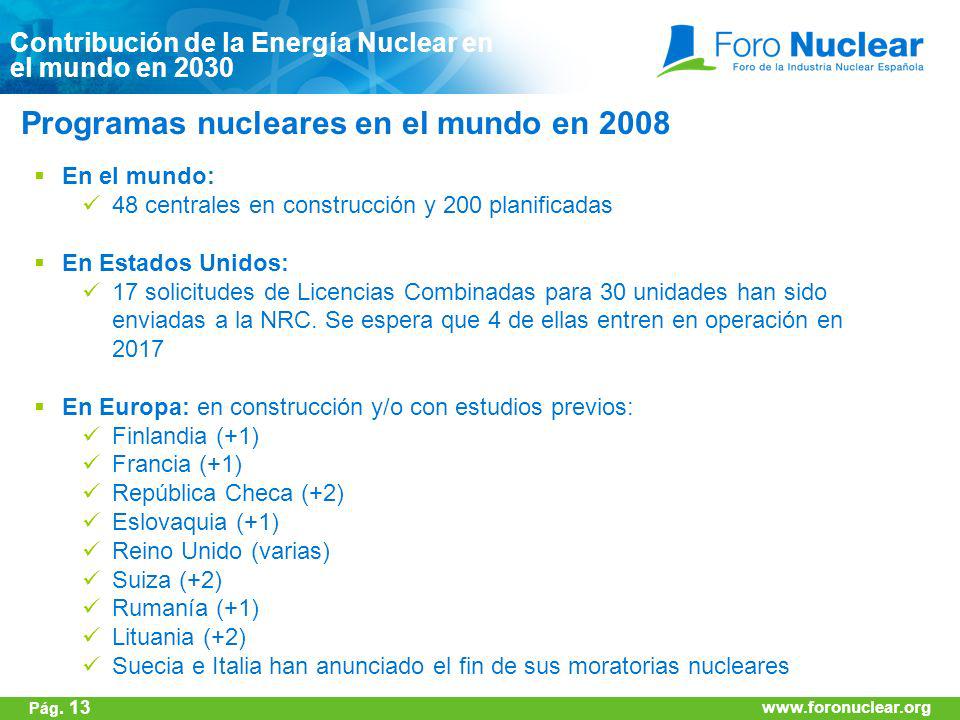

14 Programas nucleares en el mundo en 2008
Contribución de la Energía Nuclear en el mundo en 2030 Programas nucleares en el mundo en 2008 En el mundo: 48 centrales en construcción y 200 planificadas En Estados Unidos: 17 solicitudes de Licencias Combinadas para 30 unidades han sido enviadas a la NRC. Se espera que 4 de ellas entren en operación en 2017 En Europa: en construcción y/o con estudios previos: Finlandia (+1) Francia (+1) República Checa (+2) Eslovaquia (+1) Reino Unido (varias) Suiza (+2) Rumanía (+1) Lituania (+2) Suecia e Italia han anunciado el fin de sus moratorias nucleares Pág. 13

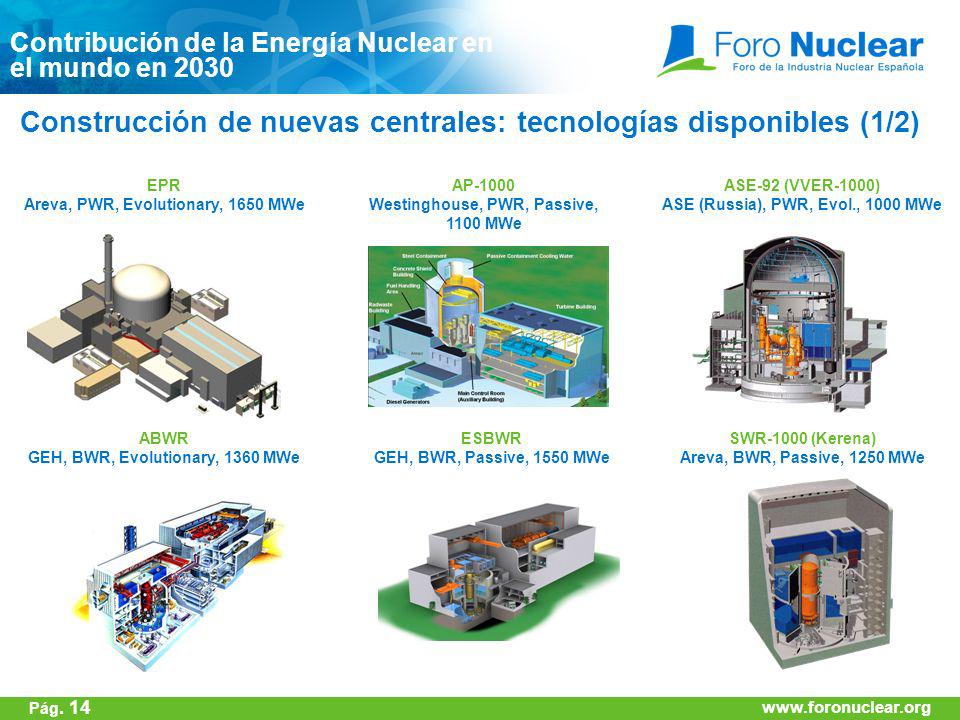

15 Construcción de nuevas centrales: tecnologías disponibles (1/2)
Contribución de la Energía Nuclear en el mundo en 2030 Construcción de nuevas centrales: tecnologías disponibles (1/2) EPR Areva, PWR, Evolutionary, 1650 MWe AP-1000 Westinghouse, PWR, Passive, 1100 MWe ASE-92 (VVER-1000) ASE (Russia), PWR, Evol., 1000 MWe ABWR GEH, BWR, Evolutionary, 1360 MWe ESBWR GEH, BWR, Passive, 1550 MWe SWR-1000 (Kerena) Areva, BWR, Passive, 1250 MWe Pág. 14

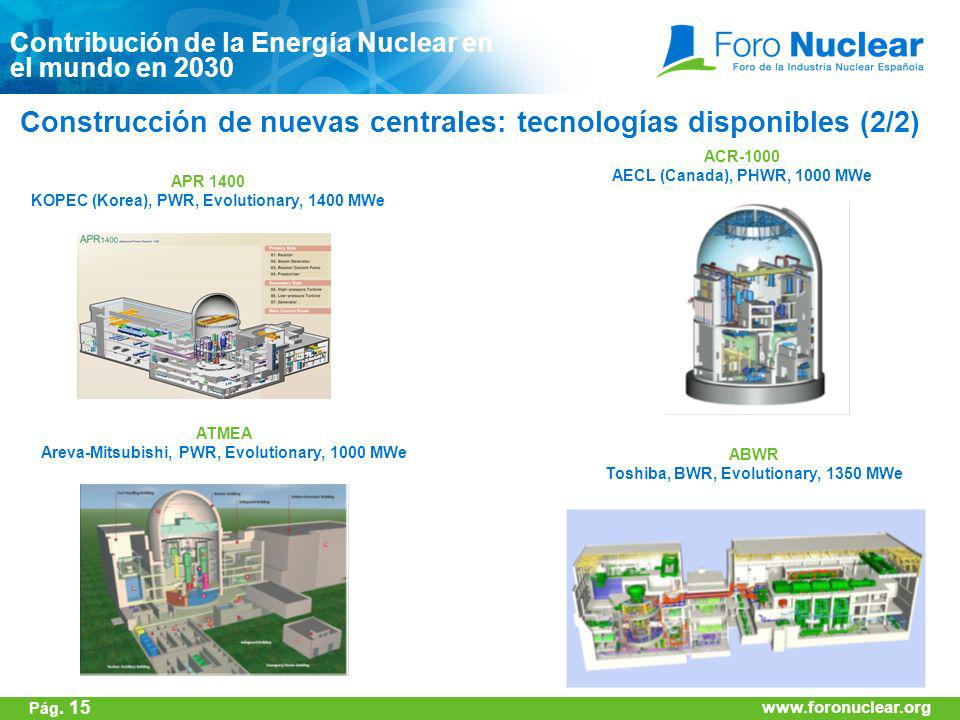

16 Construcción de nuevas centrales: tecnologías disponibles (2/2)
Contribución de la Energía Nuclear en el mundo en 2030 Construcción de nuevas centrales: tecnologías disponibles (2/2) ACR-1000 AECL (Canada), PHWR, 1000 MWe APR 1400 KOPEC (Korea), PWR, Evolutionary, 1400 MWe ATMEA Areva-Mitsubishi, PWR, Evolutionary, 1000 MWe ABWR Toshiba, BWR, Evolutionary, 1350 MWe Pág. 15

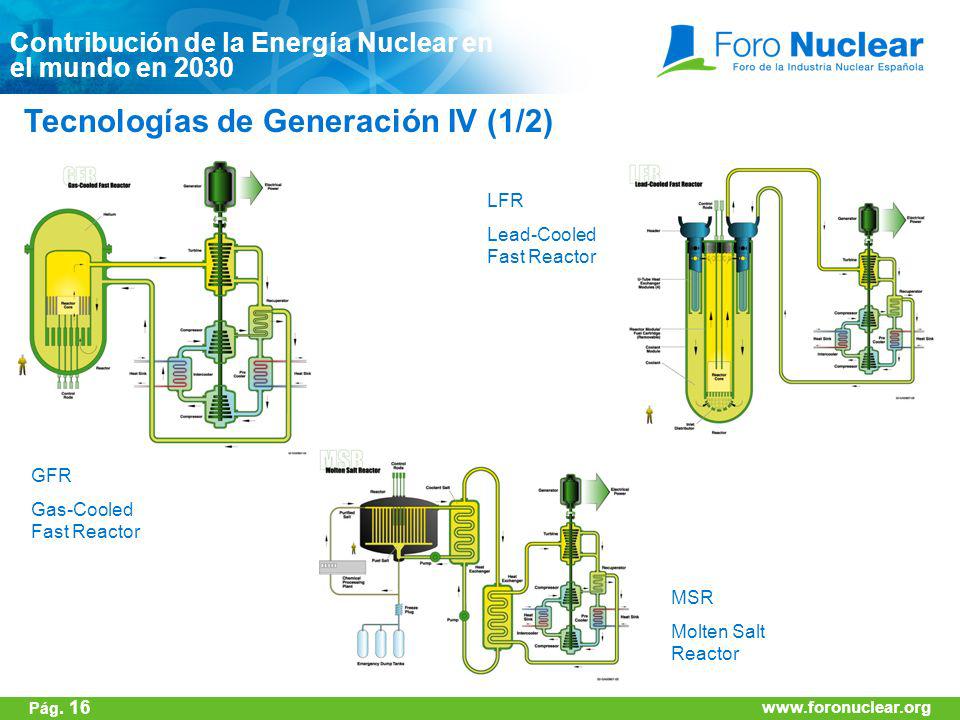

17 Tecnologías de Generación IV (1/2)
Contribución de la Energía Nuclear en el mundo en 2030 Tecnologías de Generación IV (1/2) LFR Lead-Cooled Fast Reactor GFR Gas-Cooled Fast Reactor MSR Molten Salt Reactor Pág. 16

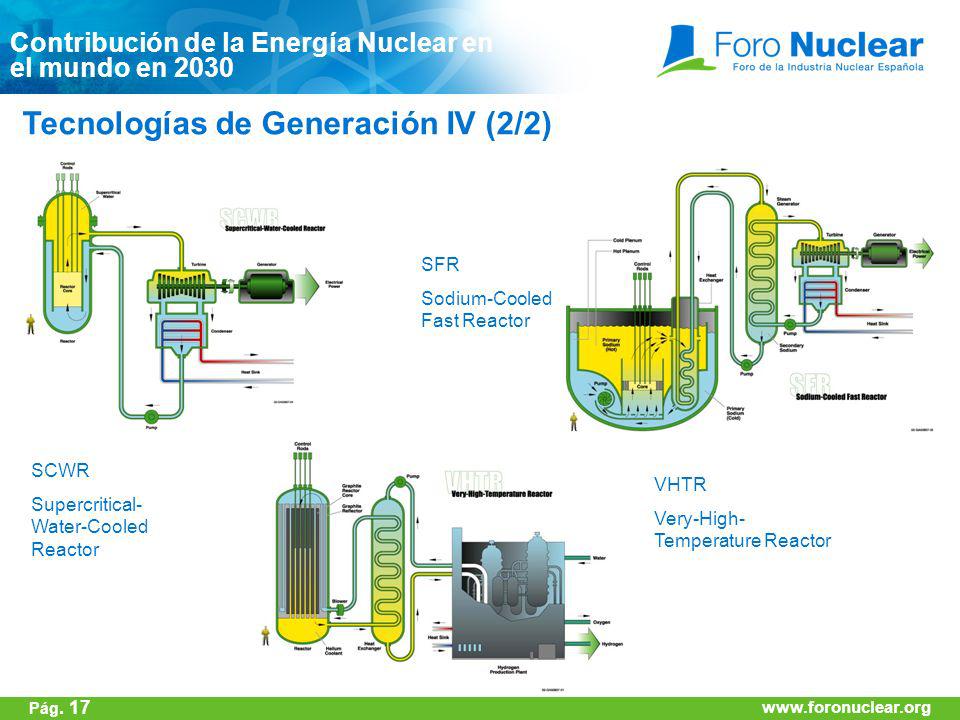

18 Tecnologías de Generación IV (2/2)
Contribución de la Energía Nuclear en el mundo en 2030 Tecnologías de Generación IV (2/2) SFR Sodium-Cooled Fast Reactor SCWR Supercritical-Water-Cooled Reactor VHTR Very-High-Temperature Reactor Pág. 17

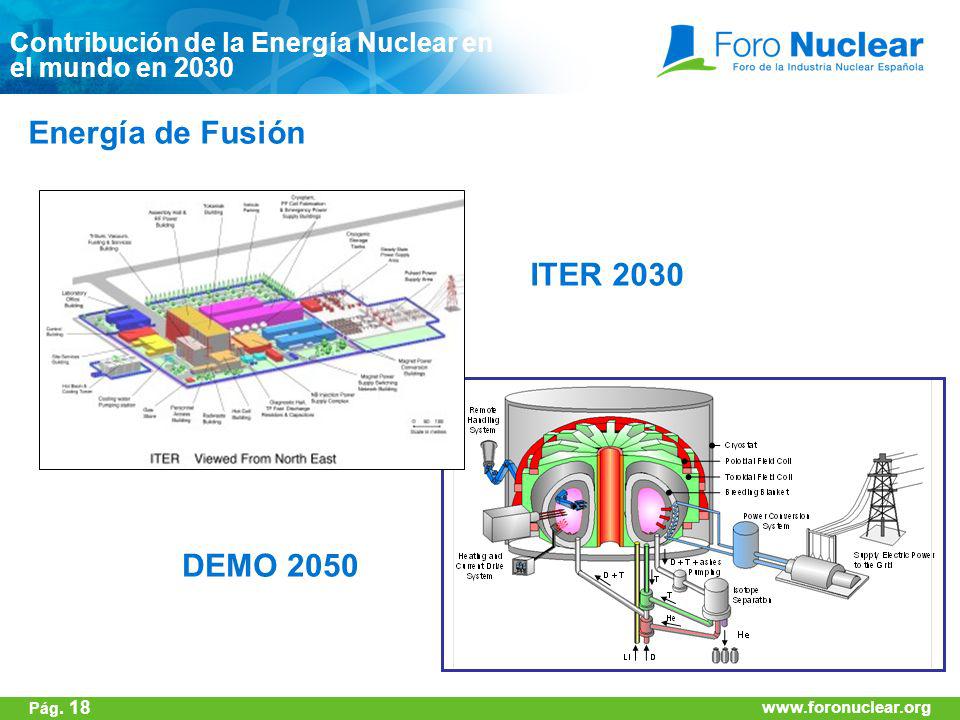

19 Energía de Fusión ITER 2030 DEMO 2050
Contribución de la Energía Nuclear en el mundo en 2030 Energía de Fusión ITER 2030 DEMO 2050 Pág. 18

20 Previsiones energéticas en España para 2030
Futuro del Modelo Energético 23 de marzo de 2010 Previsiones energéticas en España para 2030 Pág. 19 20

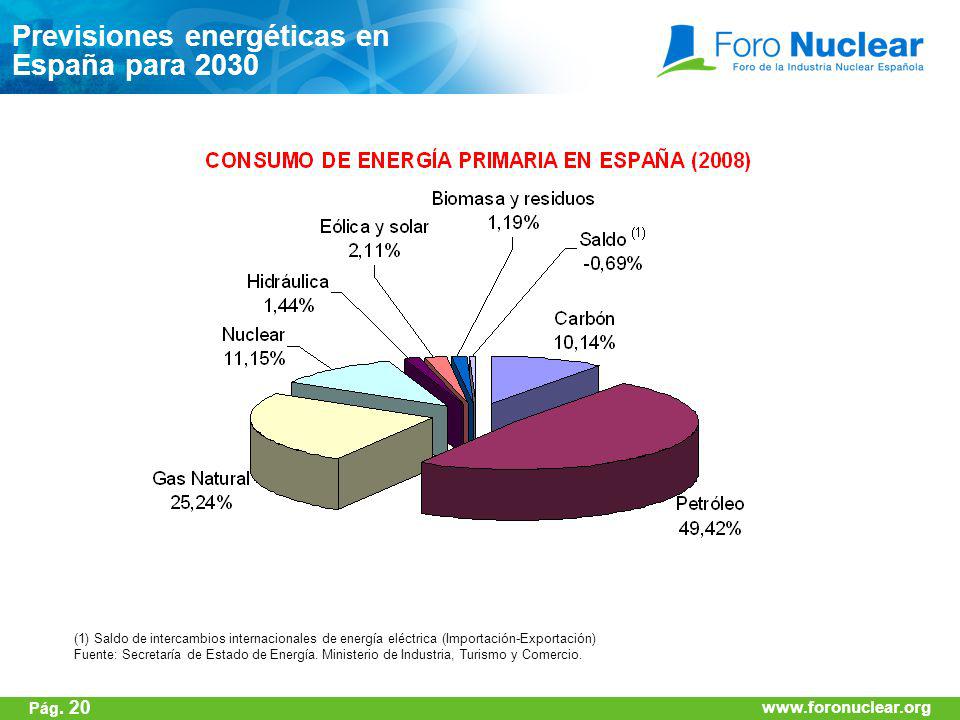

21 Previsiones energéticas en España para 2030
(1) Saldo de intercambios internacionales de energía eléctrica (Importación-Exportación) Fuente: Secretaría de Estado de Energía. Ministerio de Industria, Turismo y Comercio. Pág. 20

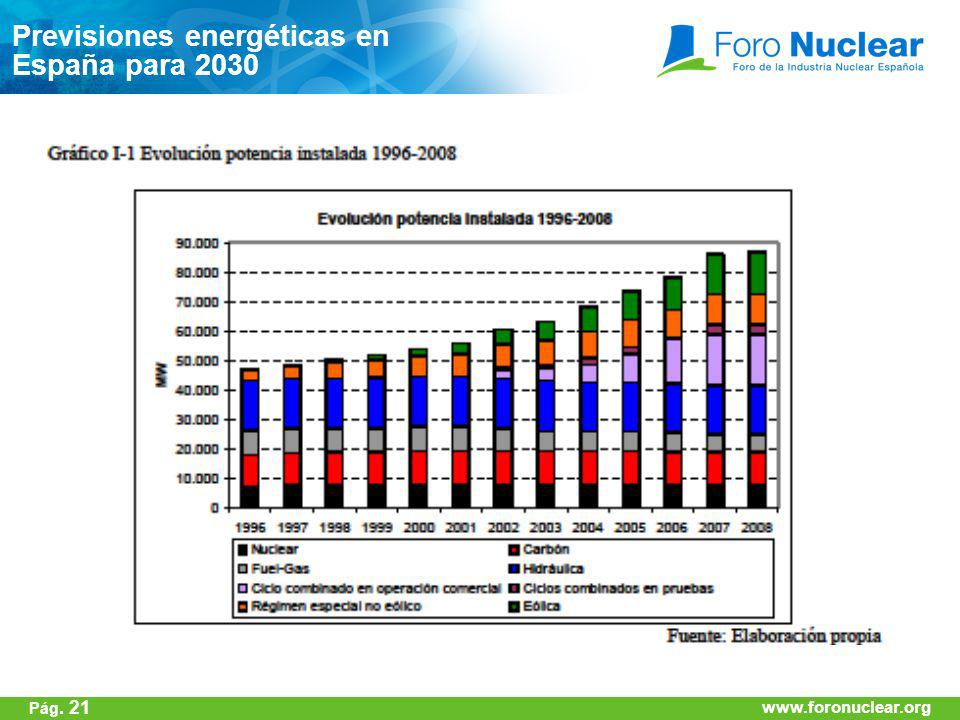

22 Previsiones energéticas en España para 2030
Pág. 21

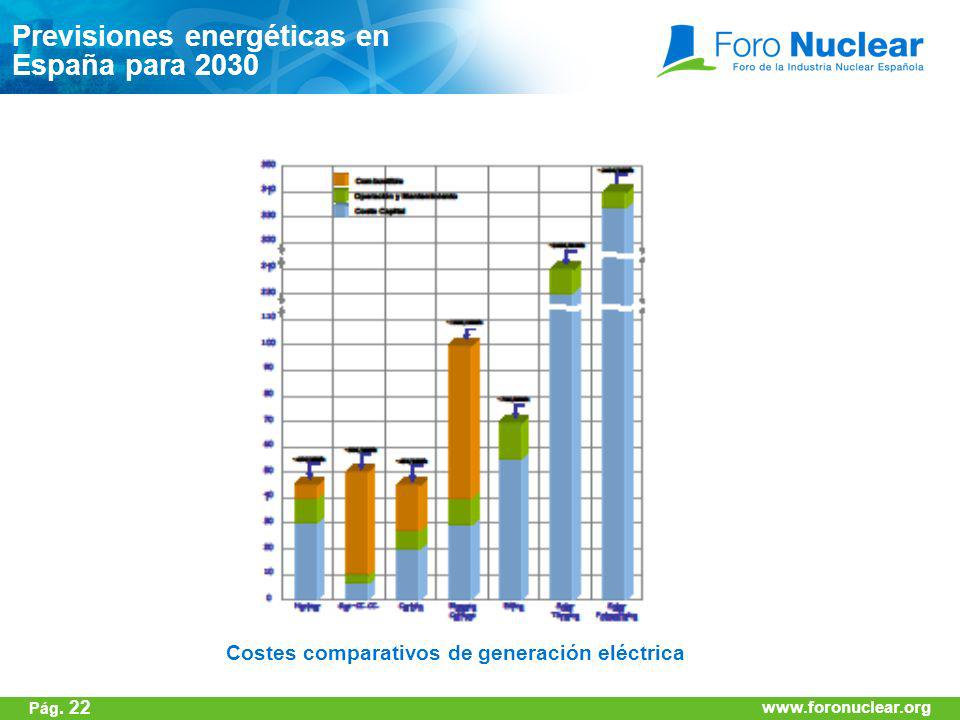

23 Previsiones energéticas en España para 2030
Costes comparativos de generación eléctrica Pág. 22

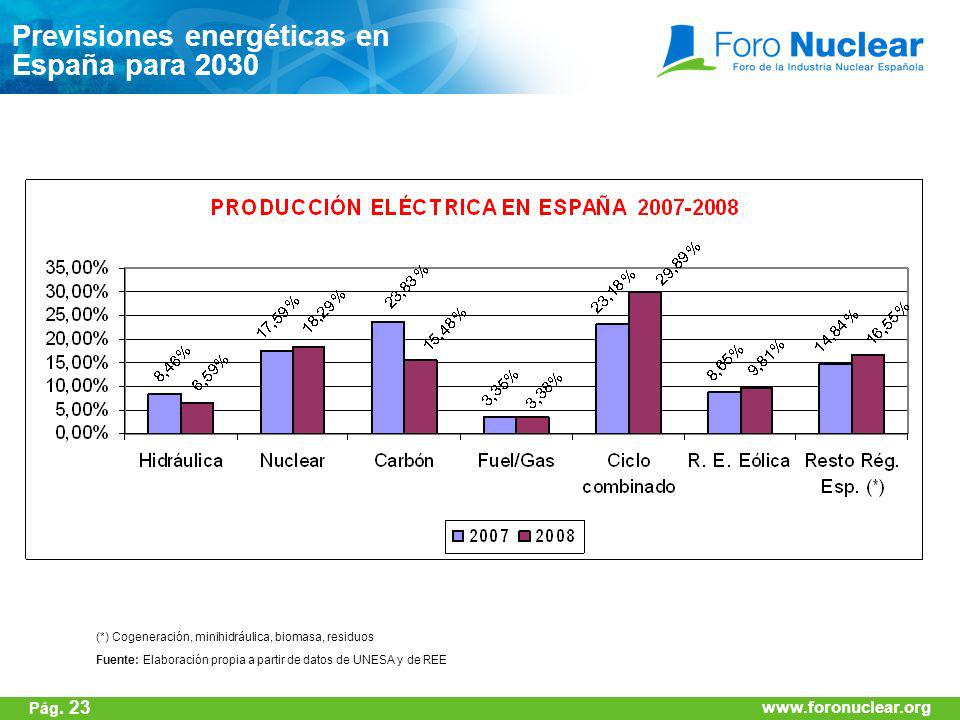

24 Previsiones energéticas en España para 2030
(*) Cogeneración, minihidráulica, biomasa, residuos Fuente: Elaboración propia a partir de datos de UNESA y de REE Pág. 23

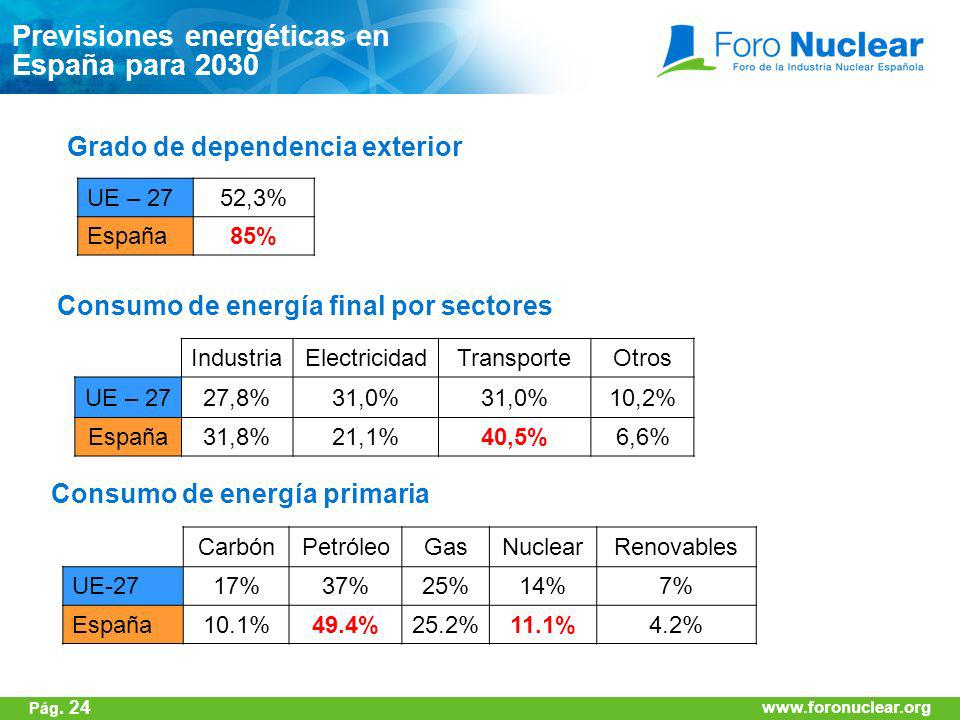

25 Previsiones energéticas en España para 2030
Grado de dependencia exterior UE – 27 52,3% España 85% Consumo de energía final por sectores Industria Electricidad Transporte Otros UE – 27 27,8% 31,0% 10,2% España 31,8% 21,1% 40,5% 6,6% Consumo de energía primaria Carbón Petróleo Gas Nuclear Renovables UE-27 17% 37% 25% 14% 7% España 10.1% 49.4% 25.2% 11.1% 4.2% Pág. 24

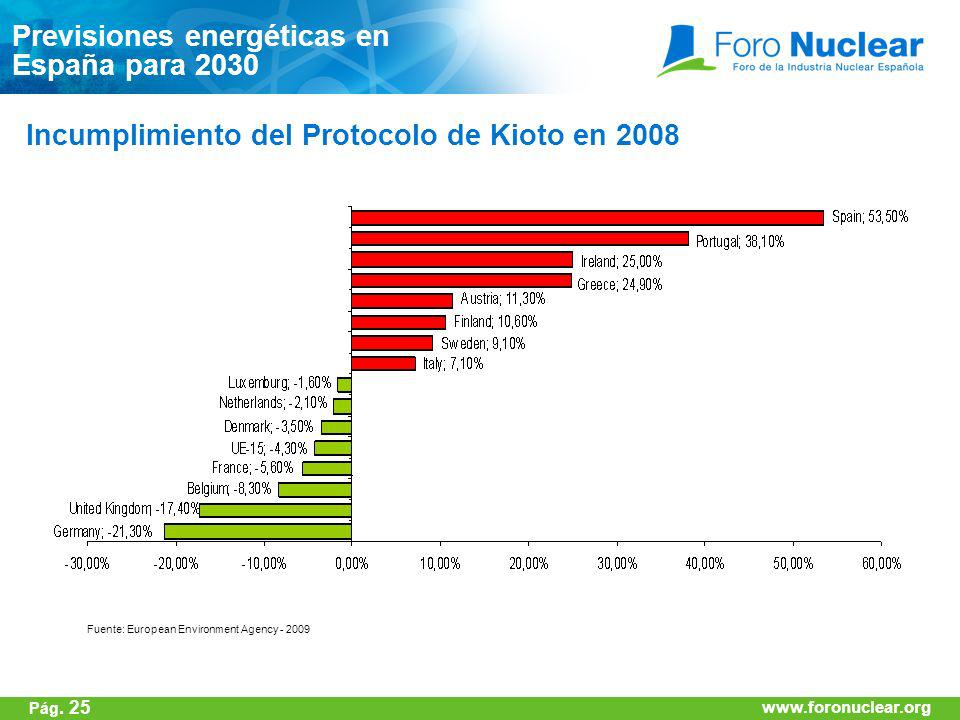

26 Previsiones energéticas en España para 2030
Incumplimiento del Protocolo de Kioto en 2008 Fuente: European Environment Agency Pág. 25

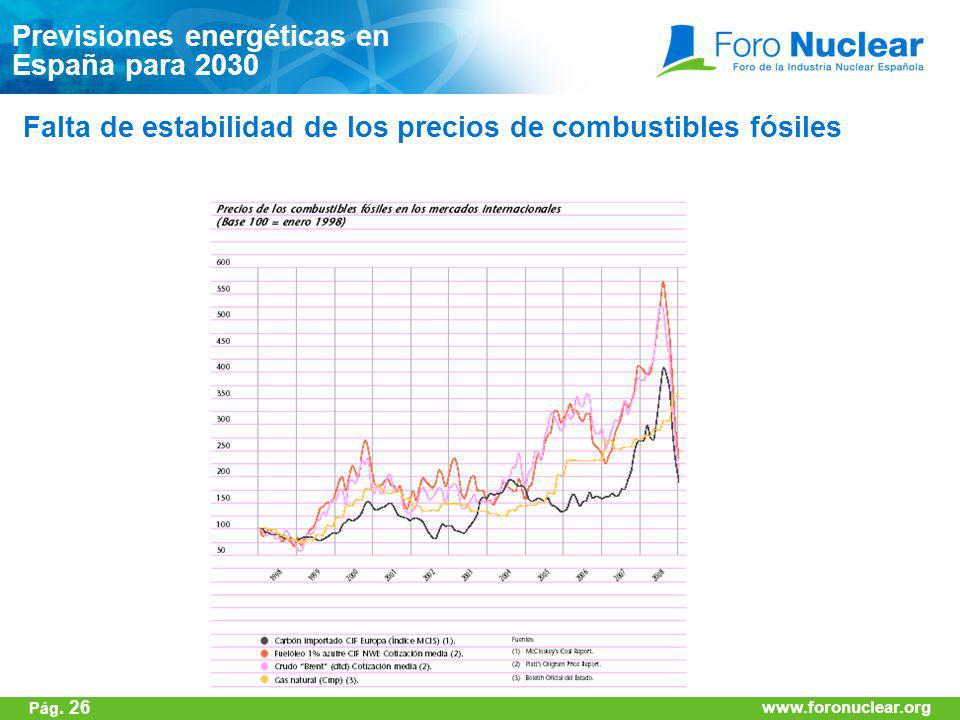

27 Previsiones energéticas en España para 2030
Falta de estabilidad de los precios de combustibles fósiles Pág. 26

28 Contribución de la Energía Nuclear en España en 2030
Futuro del Modelo Energético 23 de marzo de 2010 Contribución de la Energía Nuclear en España en 2030 Pág. 27 28

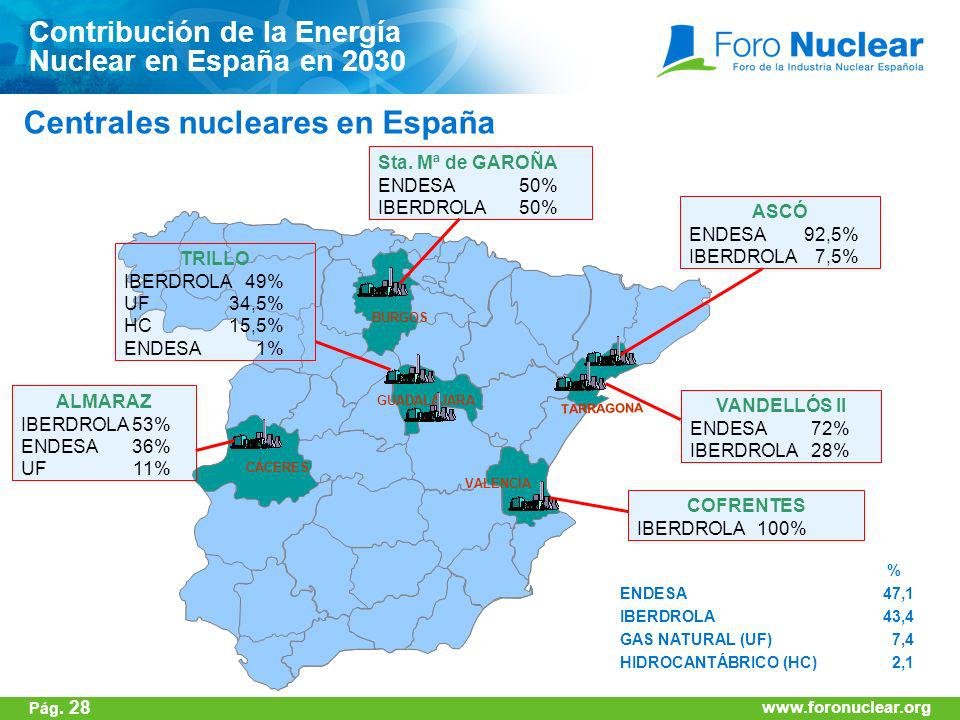

29 Centrales nucleares en España
Contribución de la Energía Nuclear en España en 2030 Centrales nucleares en España Sta. Mª de GAROÑA ENDESA 50% IBERDROLA 50% ASCÓ ENDESA 92,5% IBERDROLA 7,5% TRILLO IBERDROLA 49% UF 34,5% HC 15,5% ENDESA 1% BURGOS ALMARAZ IBERDROLA 53% ENDESA 36% UF 11% GUADALAJARA TARRAGONA VANDELLÓS II ENDESA 72% IBERDROLA 28% CÁCERES VALENCIA COFRENTES IBERDROLA 100% % ENDESA 47,1 IBERDROLA 43,4 GAS NATURAL (UF) 7,4 HIDROCANTÁBRICO (HC) 2,1 Pág. 28

30 Centrales nucleares en España: disponibilidad
Contribución de la Energía Nuclear en España en 2030 Centrales nucleares en España: disponibilidad Pág. 29

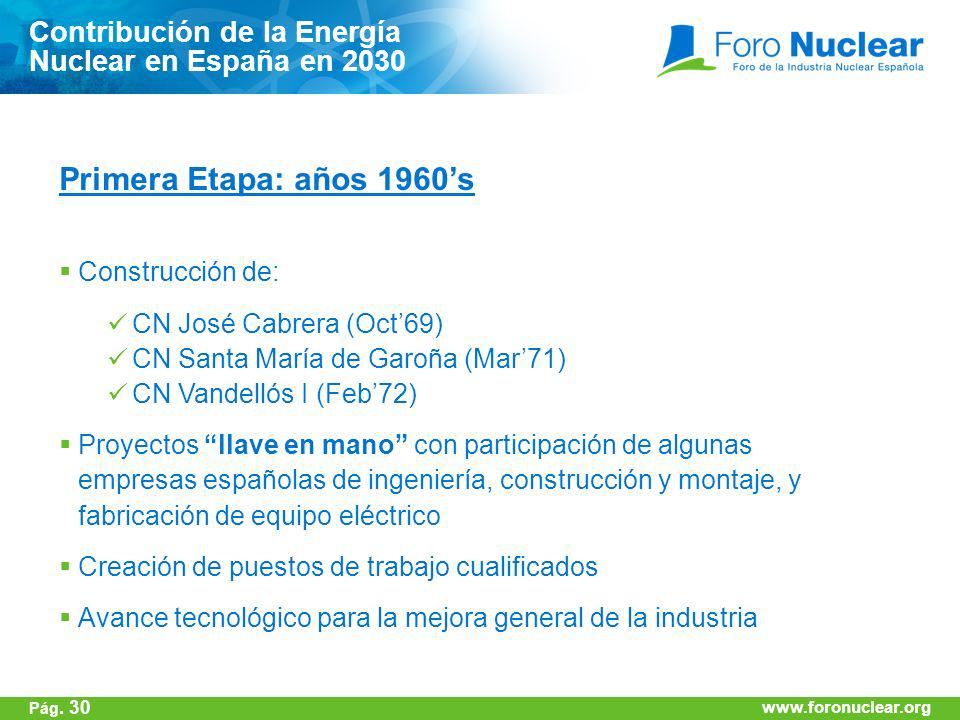

31 Contribución de la Energía Nuclear en España en 2030
Primera Etapa: años 1960’s Construcción de: CN José Cabrera (Oct’69) CN Santa María de Garoña (Mar’71) CN Vandellós I (Feb’72) Proyectos “llave en mano” con participación de algunas empresas españolas de ingeniería, construcción y montaje, y fabricación de equipo eléctrico Creación de puestos de trabajo cualificados Avance tecnológico para la mejora general de la industria Pág. 30

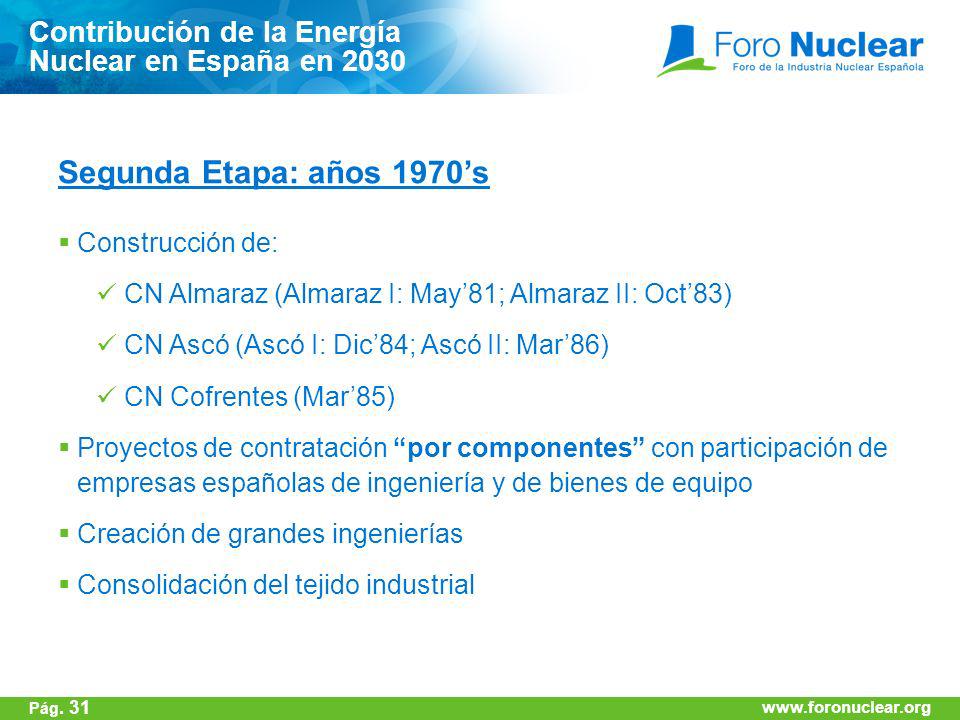

32 Contribución de la Energía Nuclear en España en 2030
Segunda Etapa: años 1970’s Construcción de: CN Almaraz (Almaraz I: May’81; Almaraz II: Oct’83) CN Ascó (Ascó I: Dic’84; Ascó II: Mar’86) CN Cofrentes (Mar’85) Proyectos de contratación “por componentes” con participación de empresas españolas de ingeniería y de bienes de equipo Creación de grandes ingenierías Consolidación del tejido industrial Pág. 31

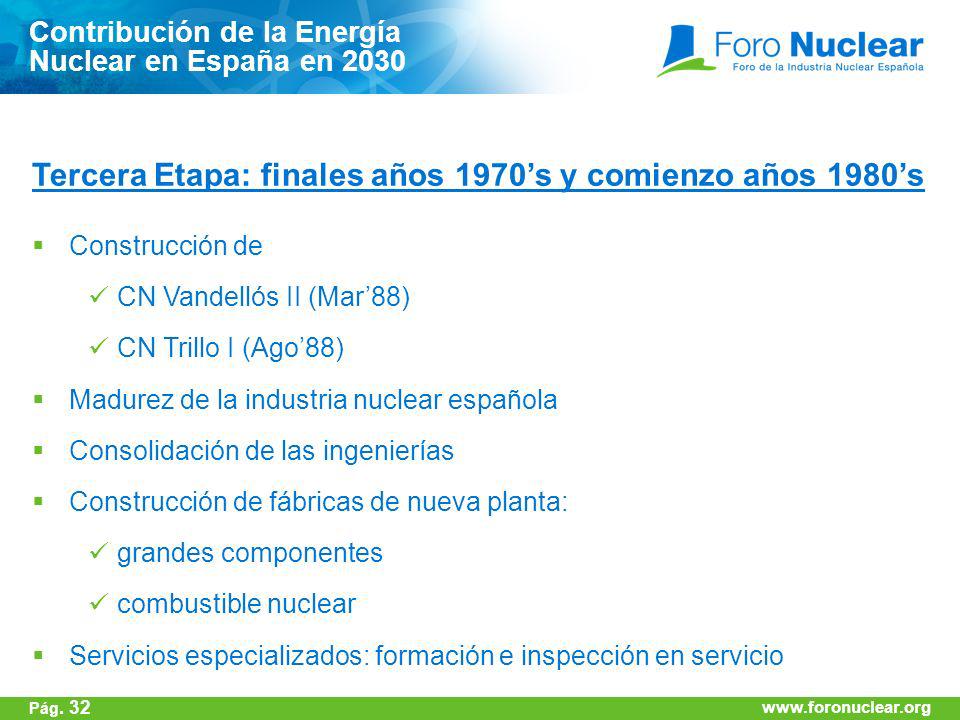

33 Tercera Etapa: finales años 1970’s y comienzo años 1980’s
Contribución de la Energía Nuclear en España en 2030 Tercera Etapa: finales años 1970’s y comienzo años 1980’s Construcción de CN Vandellós II (Mar’88) CN Trillo I (Ago’88) Madurez de la industria nuclear española Consolidación de las ingenierías Construcción de fábricas de nueva planta: grandes componentes combustible nuclear Servicios especializados: formación e inspección en servicio Pág. 32

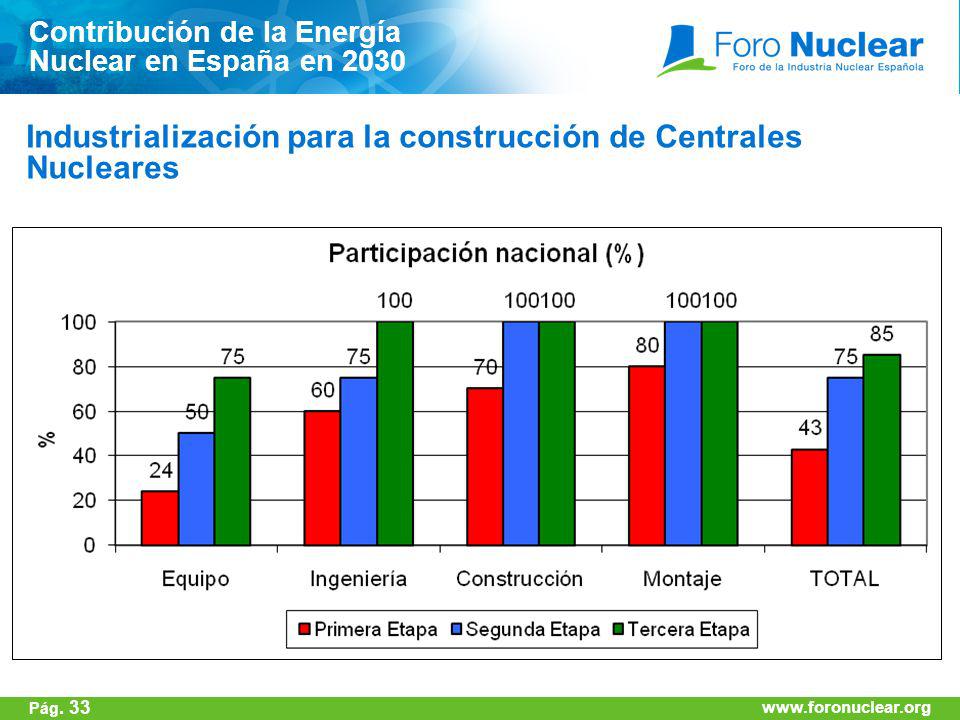

34 Industrialización para la construcción de Centrales Nucleares
Contribución de la Energía Nuclear en España en 2030 Industrialización para la construcción de Centrales Nucleares Pág. 33

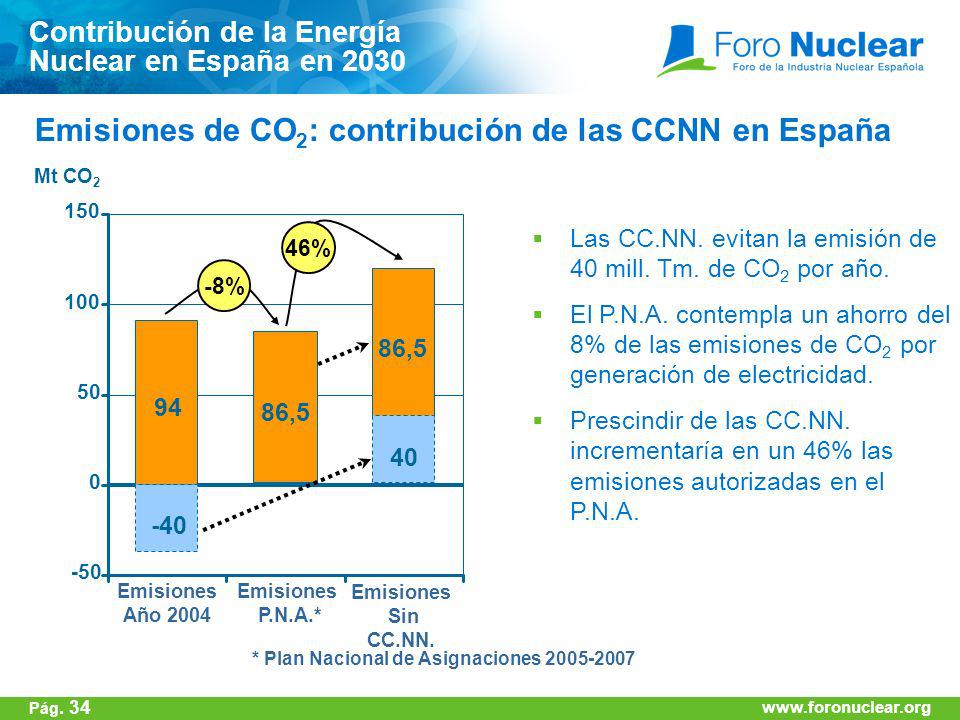

35 Emisiones de CO2: contribución de las CCNN en España
Contribución de la Energía Nuclear en España en 2030 Emisiones de CO2: contribución de las CCNN en España Mt CO2 150 46% Las CC.NN. evitan la emisión de 40 mill. Tm. de CO2 por año. El P.N.A. contempla un ahorro del 8% de las emisiones de CO2 por generación de electricidad. Prescindir de las CC.NN. incrementaría en un 46% las emisiones autorizadas en el P.N.A. -8% 86,5 100 94 -40 86,5 50 40 -50 Emisiones Año 2004 Emisiones P.N.A.* Emisiones Sin CC.NN. * Plan Nacional de Asignaciones Pág. 34

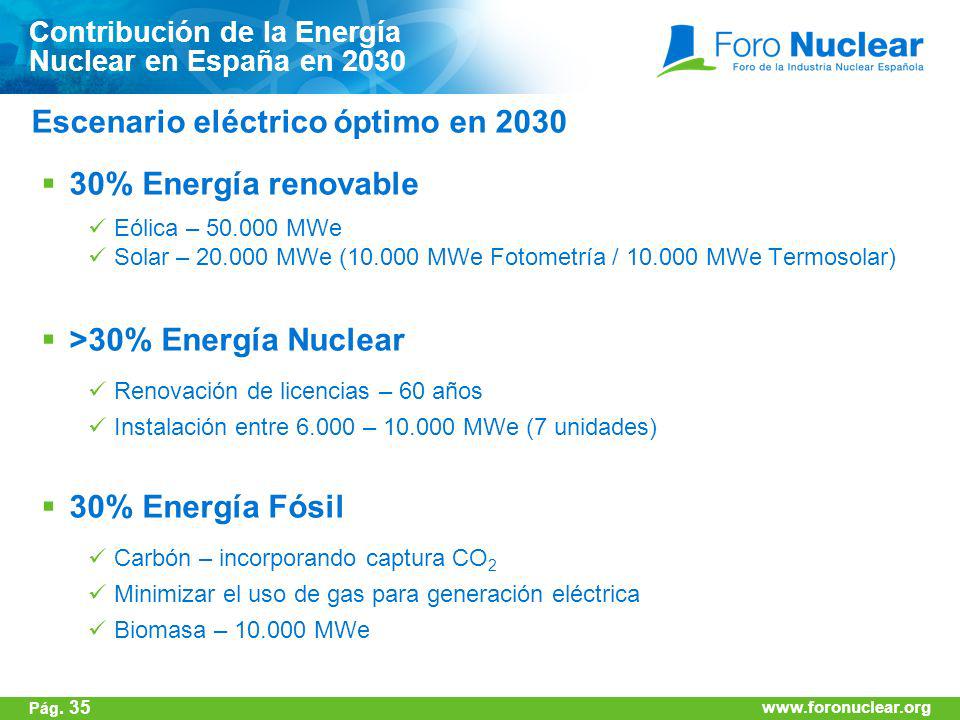

36 Escenario eléctrico óptimo en 2030
Contribución de la Energía Nuclear en España en 2030 Escenario eléctrico óptimo en 2030 30% Energía renovable Eólica – MWe Solar – MWe ( MWe Fotometría / MWe Termosolar) >30% Energía Nuclear Renovación de licencias – 60 años Instalación entre – MWe (7 unidades) 30% Energía Fósil Carbón – incorporando captura CO2 Minimizar el uso de gas para generación eléctrica Biomasa – MWe Pág. 35

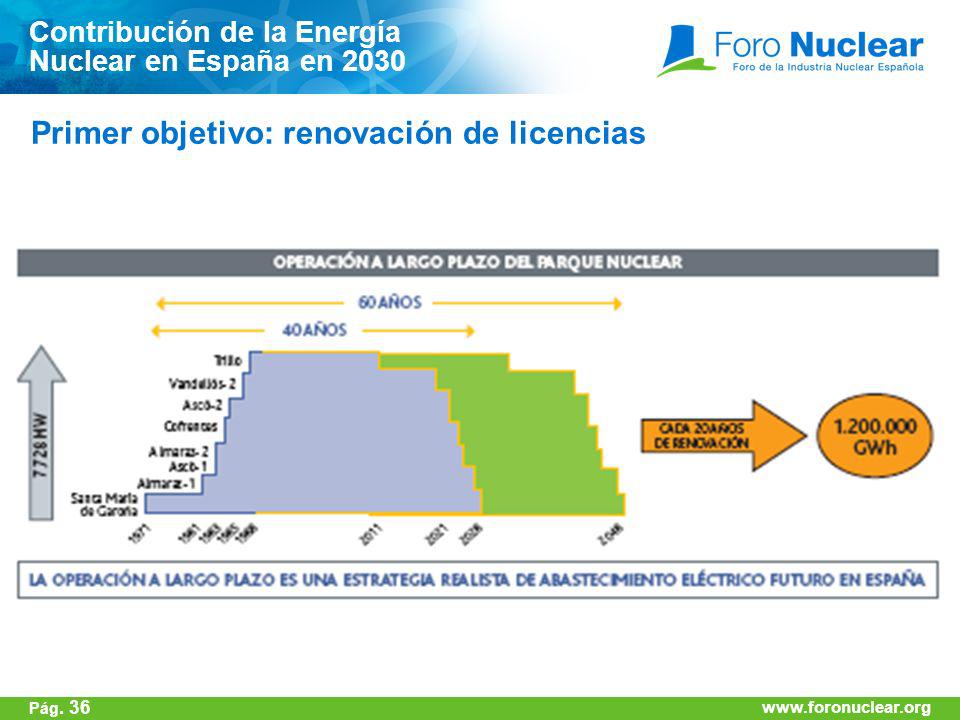

37 Primer objetivo: renovación de licencias
Contribución de la Energía Nuclear en España en 2030 Primer objetivo: renovación de licencias Pág. 36

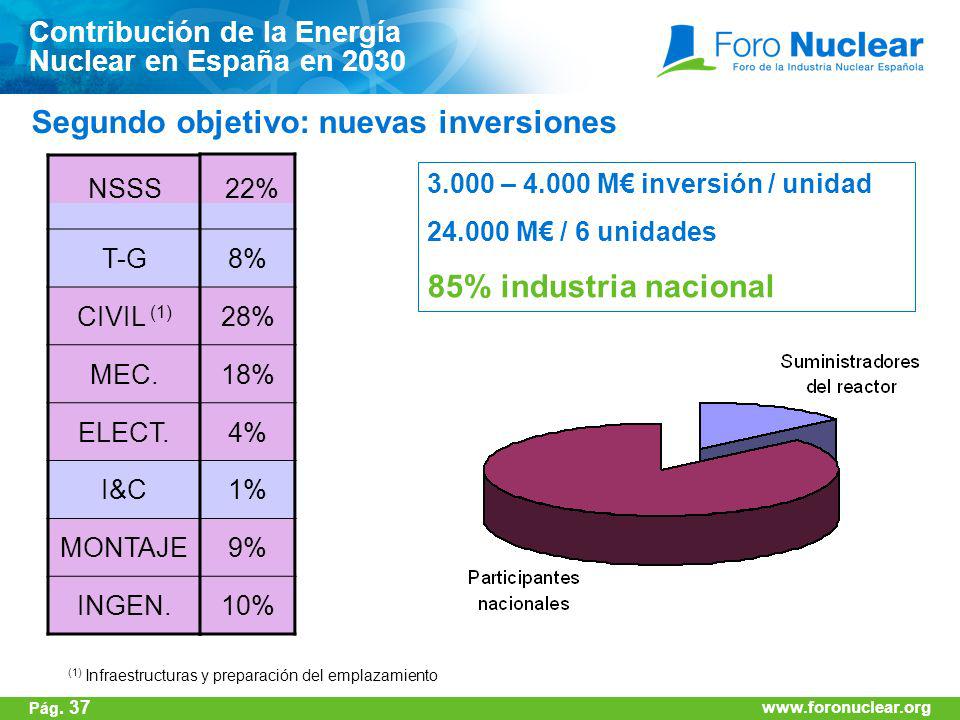

38 Segundo objetivo: nuevas inversiones
Contribución de la Energía Nuclear en España en 2030 Segundo objetivo: nuevas inversiones T-G CIVIL (1) MEC. ELECT. I&C MONTAJE INGEN. 8% 28% 18% 4% 1% 9% 10% NSSS 22% 3.000 – M€ inversión / unidad M€ / 6 unidades 85% industria nacional (1) Infraestructuras y preparación del emplazamiento Pág. 37

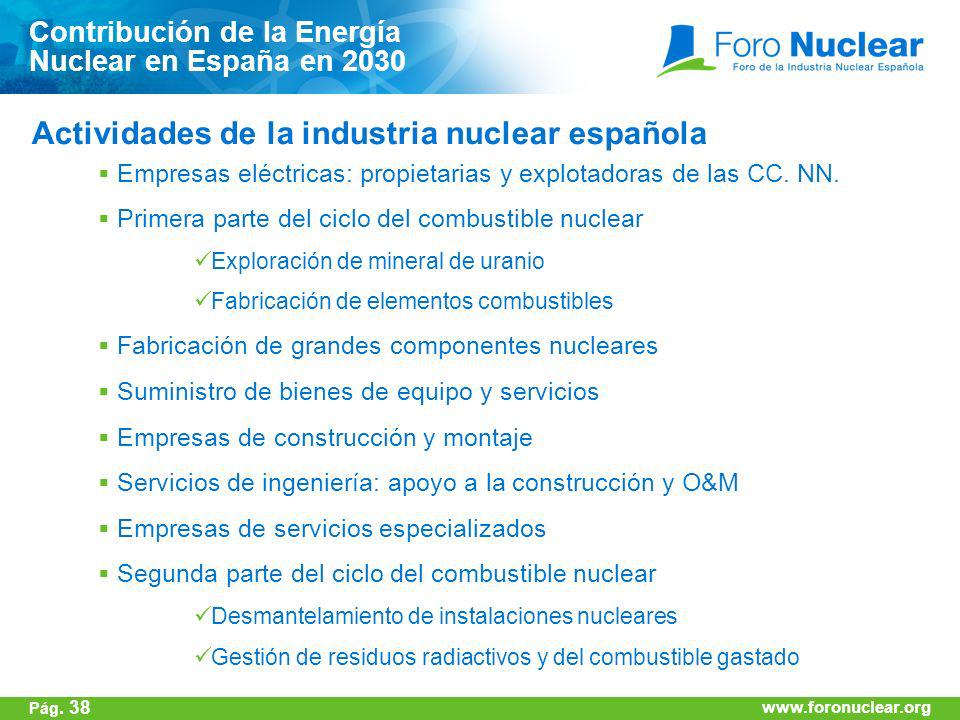

39 Actividades de la industria nuclear española
Contribución de la Energía Nuclear en España en 2030 Actividades de la industria nuclear española Empresas eléctricas: propietarias y explotadoras de las CC. NN. Primera parte del ciclo del combustible nuclear Exploración de mineral de uranio Fabricación de elementos combustibles Fabricación de grandes componentes nucleares Suministro de bienes de equipo y servicios Empresas de construcción y montaje Servicios de ingeniería: apoyo a la construcción y O&M Empresas de servicios especializados Segunda parte del ciclo del combustible nuclear Desmantelamiento de instalaciones nucleares Gestión de residuos radiactivos y del combustible gastado Pág. 38

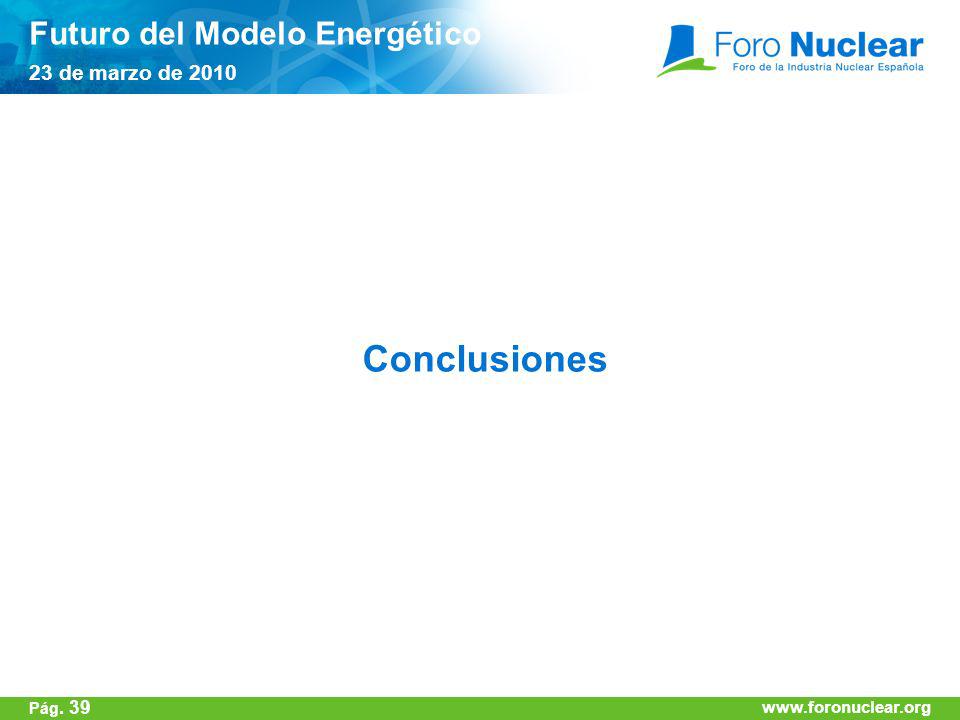

40 Conclusiones Futuro del Modelo Energético 23 de marzo de 2010
Pág. 39 40

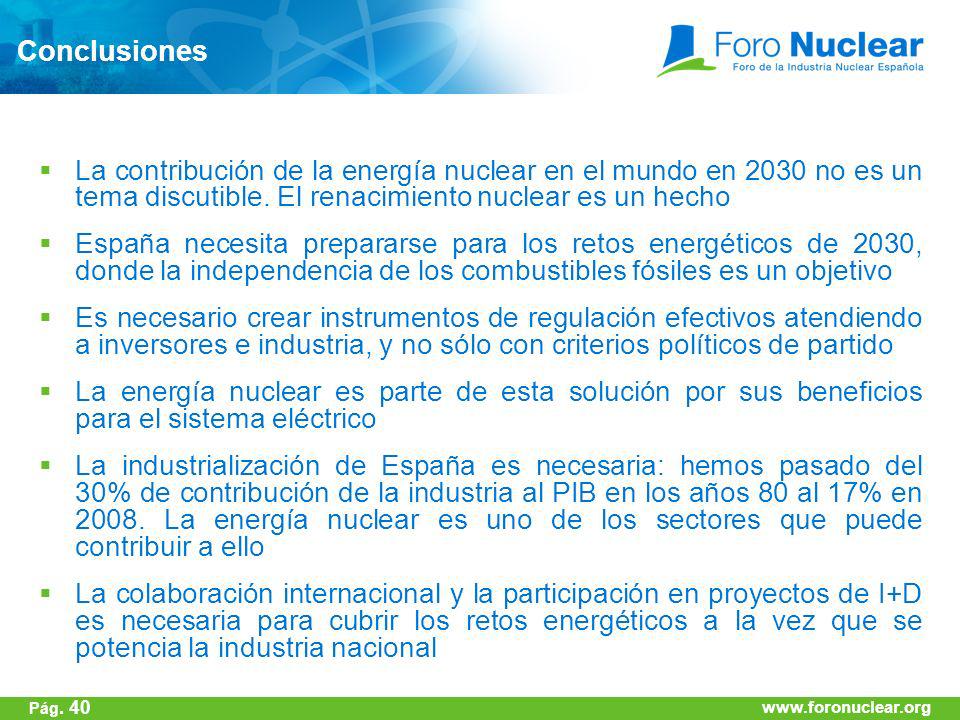

41 Conclusiones La contribución de la energía nuclear en el mundo en 2030 no es un tema discutible. El renacimiento nuclear es un hecho España necesita prepararse para los retos energéticos de 2030, donde la independencia de los combustibles fósiles es un objetivo Es necesario crear instrumentos de regulación efectivos atendiendo a inversores e industria, y no sólo con criterios políticos de partido La energía nuclear es parte de esta solución por sus beneficios para el sistema eléctrico La industrialización de España es necesaria: hemos pasado del 30% de contribución de la industria al PIB en los años 80 al 17% en La energía nuclear es uno de los sectores que puede contribuir a ello La colaboración internacional y la participación en proyectos de I+D es necesaria para cubrir los retos energéticos a la vez que se potencia la industria nacional Pág. 40

42 Muchas gracias 42
