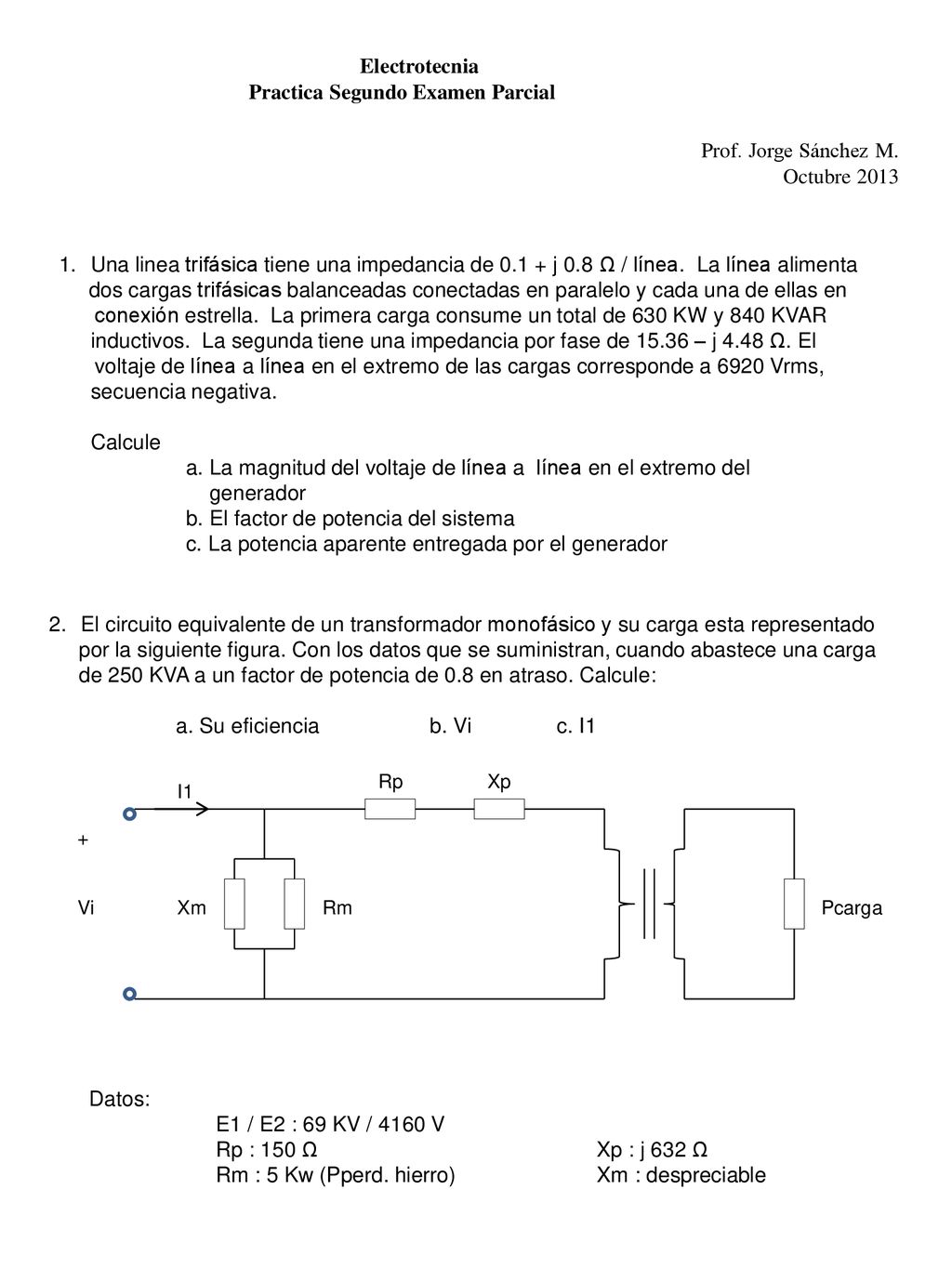

Electrotecnia Prof. Jorge Sánchez M. Practica Segundo Examen Parcial
Octubre 2013 Una linea trifásica tiene una impedancia de j 0.8 Ω / línea. La línea alimenta dos cargas trifásicas balanceadas conectadas en paralelo y cada una de ellas en conexión estrella. La primera carga consume un total de 630 KW y 840 KVAR inductivos. La segunda tiene una impedancia por fase de – j 4.48 Ω. El voltaje de línea a línea en el extremo de las cargas corresponde a 6920 Vrms, secuencia negativa. Calcule a. La magnitud del voltaje de línea a línea en el extremo del generador b. El factor de potencia del sistema c. La potencia aparente entregada por el generador 2. El circuito equivalente de un transformador monofásico y su carga esta representado por la siguiente figura. Con los datos que se suministran, cuando abastece una carga de 250 KVA a un factor de potencia de 0.8 en atraso. Calcule: a. Su eficiencia b. Vi c. I1 Rp Xp I1 + Vi Xm Rm Pcarga Datos: E1 / E2 : 69 KV / 4160 V Rp : 150 Ω Xp : j 632 Ω Rm : 5 Kw (Pperd. hierro) Xm : despreciable
