Creación y tratamiento de imágenes digitales

Presentación del tema: "Creación y tratamiento de imágenes digitales"— Transcripción de la presentación:

1 Creación y tratamiento de imágenes digitales

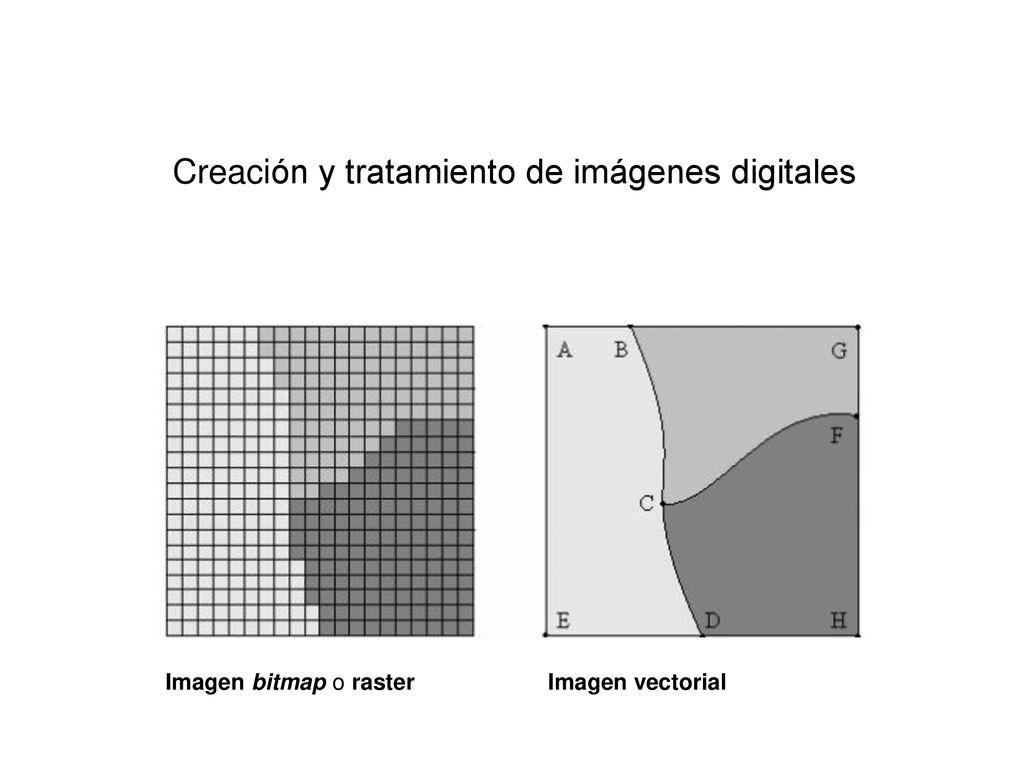

Imagen bitmap o raster Imagen vectorial

2 Creación y tratamiento de imágenes digitales

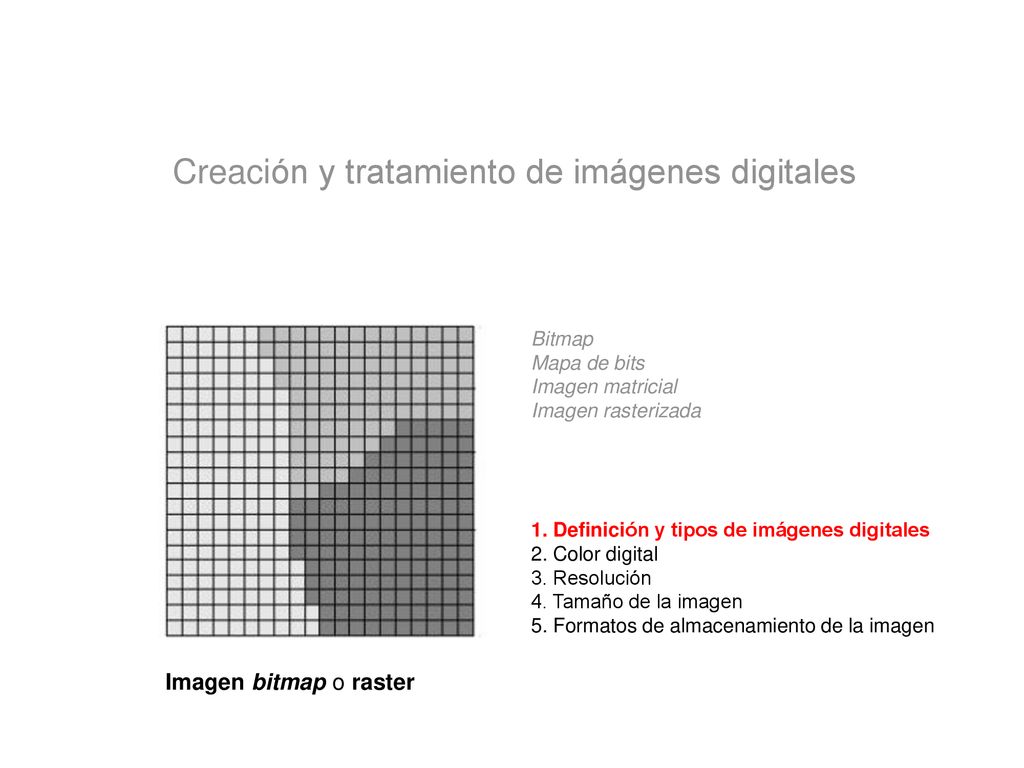

Bitmap Mapa de bits Imagen matricial Imagen rasterizada 1. Definición y tipos de imágenes digitales 2. Color digital 3. Resolución 4. Tamaño de la imagen 5. Formatos de almacenamiento de la imagen Imagen bitmap o raster

3 Creación y tratamiento de imágenes digitales

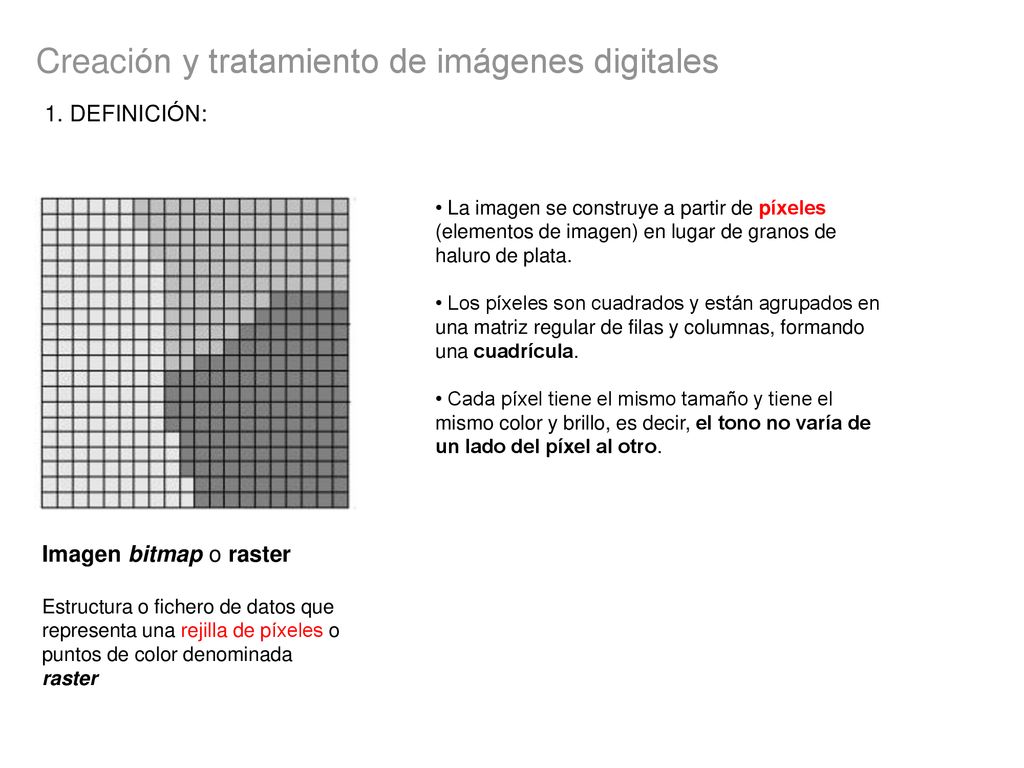

1. DEFINICIÓN: La imagen se construye a partir de píxeles (elementos de imagen) en lugar de granos de haluro de plata. Los píxeles son cuadrados y están agrupados en una matriz regular de filas y columnas, formando una cuadrícula. Cada píxel tiene el mismo tamaño y tiene el mismo color y brillo, es decir, el tono no varía de un lado del píxel al otro. Imagen bitmap o raster Estructura o fichero de datos que representa una rejilla de píxeles o puntos de color denominada raster

4 Creación y tratamiento de imágenes digitales

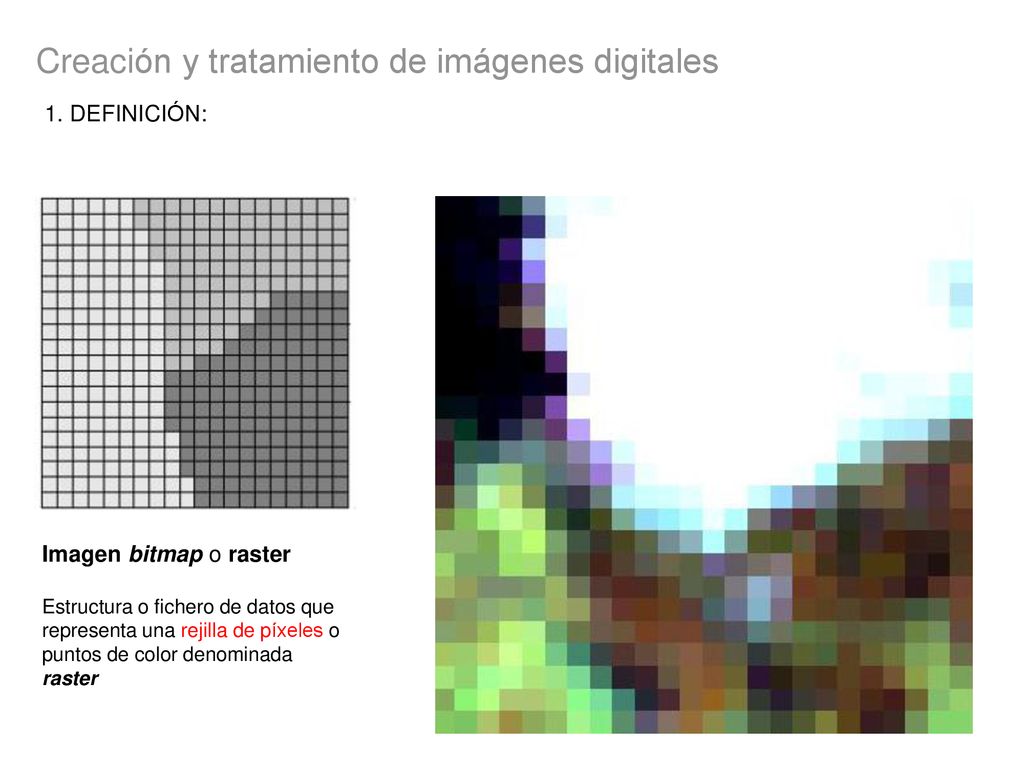

1. DEFINICIÓN: Imagen bitmap o raster Estructura o fichero de datos que representa una rejilla de píxeles o puntos de color denominada raster

5 Creación y tratamiento de imágenes digitales

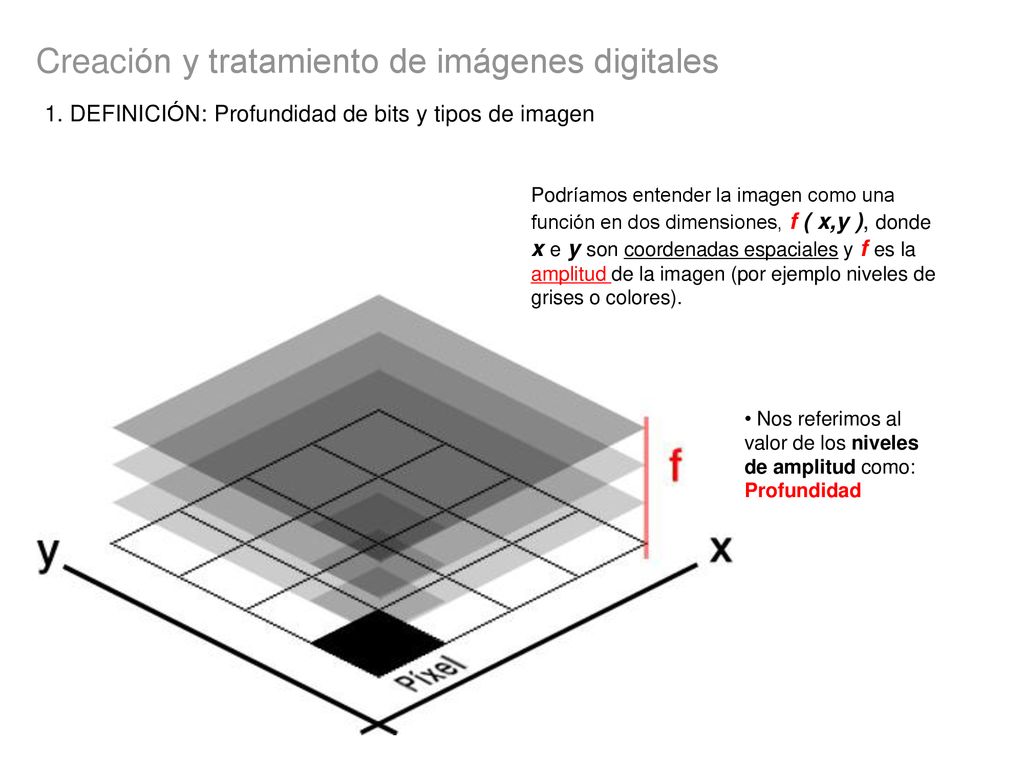

1. DEFINICIÓN: Profundidad de bits y tipos de imagen Podríamos entender la imagen como una función en dos dimensiones, f ( x,y ), donde x e y son coordenadas espaciales y f es la amplitud de la imagen (por ejemplo niveles de grises o colores). Nos referimos al valor de los niveles de amplitud como: Profundidad

6 Creación y tratamiento de imágenes digitales

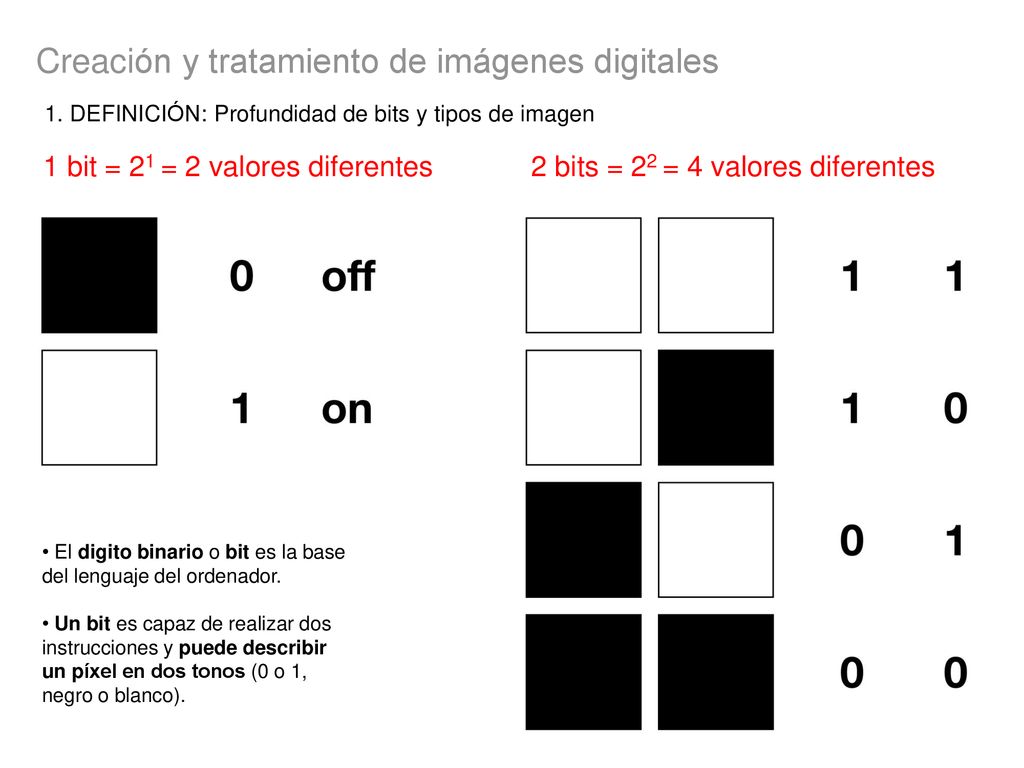

1. DEFINICIÓN: Profundidad de bits y tipos de imagen 1 bit = 21 = 2 valores diferentes 2 bits = 22 = 4 valores diferentes El digito binario o bit es la base del lenguaje del ordenador. Un bit es capaz de realizar dos instrucciones y puede describir un píxel en dos tonos (0 o 1, negro o blanco).

7 Creación y tratamiento de imágenes digitales

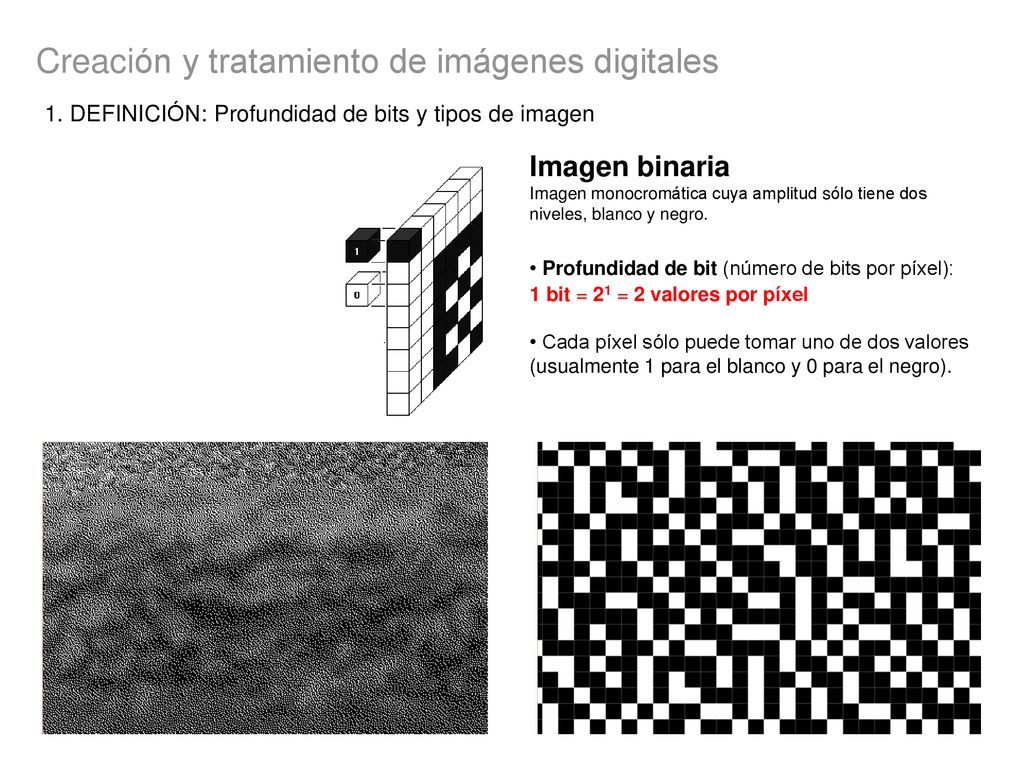

1. DEFINICIÓN: Profundidad de bits y tipos de imagen Imagen binaria Imagen monocromática cuya amplitud sólo tiene dos niveles, blanco y negro. Profundidad de bit (número de bits por píxel): 1 bit = 21 = 2 valores por píxel Cada píxel sólo puede tomar uno de dos valores (usualmente 1 para el blanco y 0 para el negro).

8 Creación y tratamiento de imágenes digitales

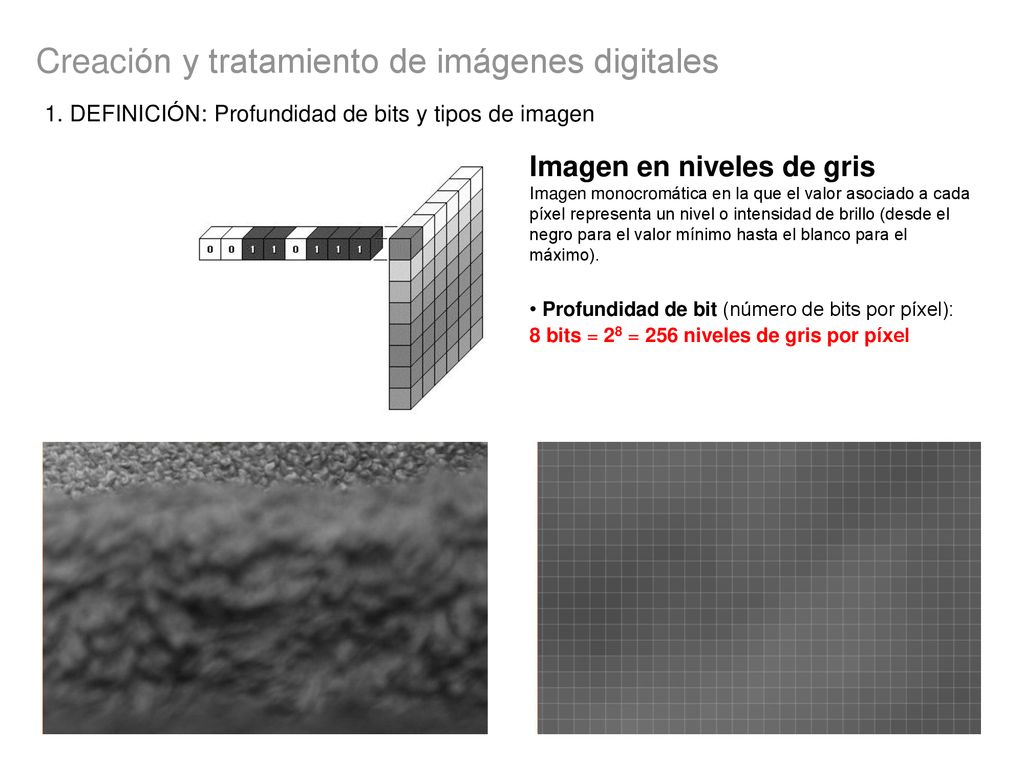

1. DEFINICIÓN: Profundidad de bits y tipos de imagen Imagen en niveles de gris Imagen monocromática en la que el valor asociado a cada píxel representa un nivel o intensidad de brillo (desde el negro para el valor mínimo hasta el blanco para el máximo). Profundidad de bit (número de bits por píxel): 8 bits = 28 = 256 niveles de gris por píxel

9 Creación y tratamiento de imágenes digitales
1. DEFINICIÓN: Profundidad de bits y tipos de imagen Imagen en color (RGB) Conjunto de tres imágenes monocromáticas o componentes (Rojo, Verde, Azul) Profundidad de bit (número de bits por píxel): 8 bits x 3 canales 24 bits = 224 = colores posibles por píxel

10 Creación y tratamiento de imágenes digitales

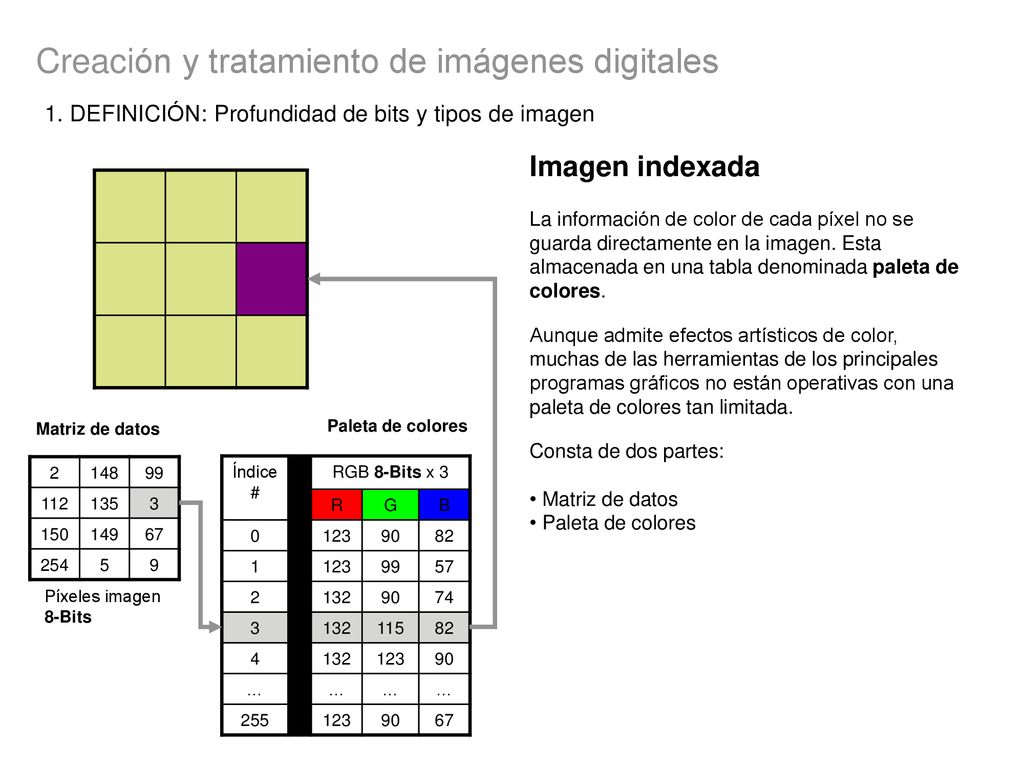

1. DEFINICIÓN: Profundidad de bits y tipos de imagen Imagen indexada La información de color de cada píxel no se guarda directamente en la imagen. Esta almacenada en una tabla denominada paleta de colores. Aunque admite efectos artísticos de color, muchas de las herramientas de los principales programas gráficos no están operativas con una paleta de colores tan limitada. Consta de dos partes: Matriz de datos Paleta de colores Matriz de datos Paleta de colores 2 148 99 112 135 3 150 149 67 254 5 9 Índice # RGB 8-Bits x 3 R G B 123 90 82 1 99 57 2 132 74 3 115 4 … 255 67 Píxeles imagen 8-Bits

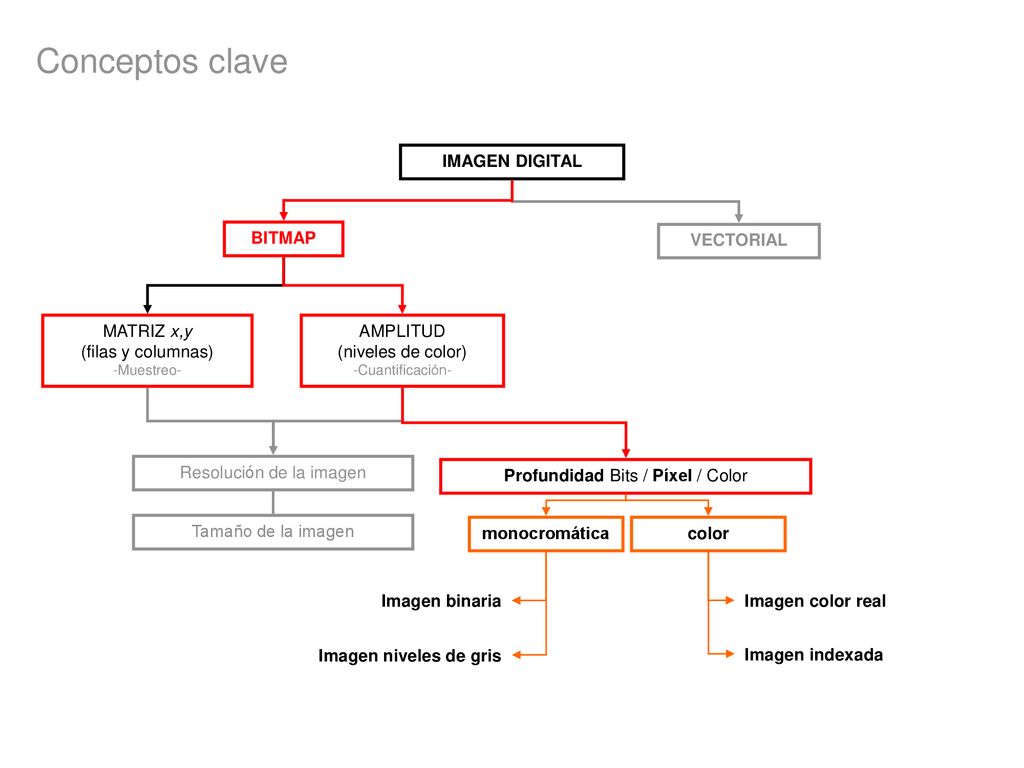

11 Conceptos clave IMAGEN DIGITAL BITMAP VECTORIAL AMPLITUD
(niveles de color) -Cuantificación- Profundidad Bits / Píxel / Color MATRIZ x,y (filas y columnas) -Muestreo- Resolución de la imagen Tamaño de la imagen monocromática color Imagen binaria Imagen niveles de gris Imagen color real Imagen indexada

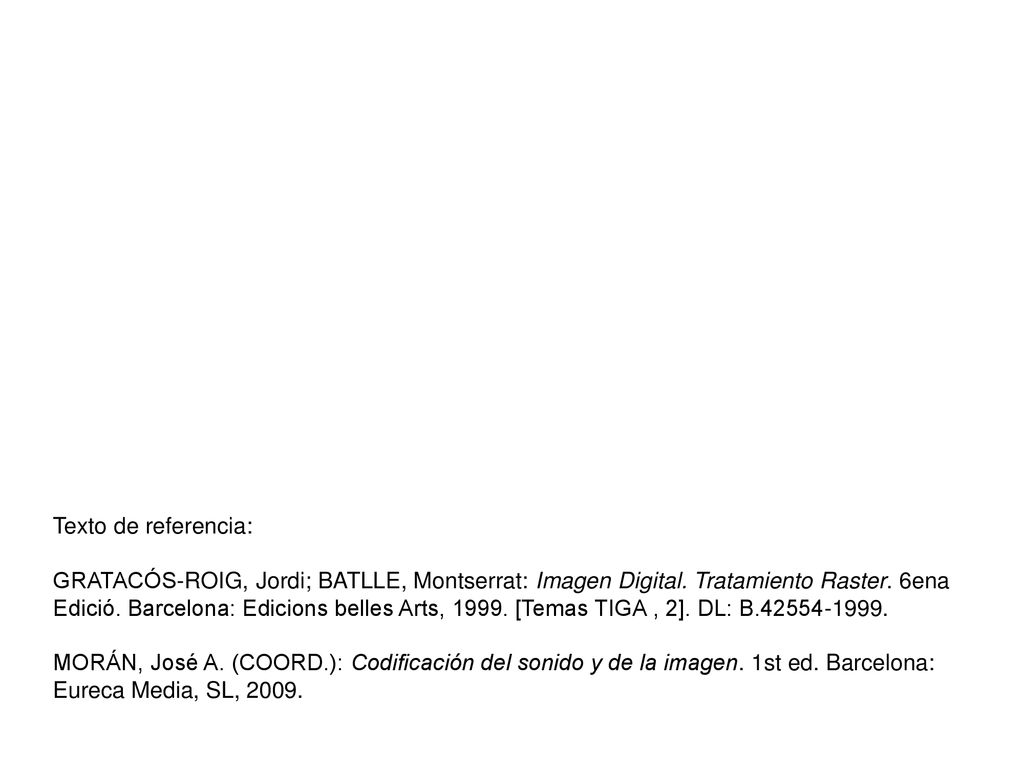

12 Texto de referencia: GRATACÓS-ROIG, Jordi; BATLLE, Montserrat: Imagen Digital. Tratamiento Raster. 6ena Edició. Barcelona: Edicions belles Arts, [Temas TIGA , 2]. DL: B MORÁN, José A. (COORD.): Codificación del sonido y de la imagen. 1st ed. Barcelona: Eureca Media, SL, 2009.
