1 Características de imágenes digitales
Ver 2.3 a 2.6 de Fundamentals of Remote Sensing

2 Resolución espacial El tamaño del área u objeto más pequeño que puede percibir un sensor remoto. Dependerá de: Campo de visibilidad instantáneo de un elemento del sensor. Distancia del sensor al objeto.

3 Campo de visibilidad instantáneo
Distancia al objeto

4 Resolución espacial Baja resolución Alta resolución 8x8 pixeles

5 MSS4 (pixel ≈ 80 m)

6 TM4 (pixel ≈ 30m)

7 IKONOS (pixel ≈ 1 m)

8 ¿Escala o extensión? Menor extensión Mayor extensión
Escala mayor (¿o menor?) Mayor extensión Escala menor (¿o mayor?)

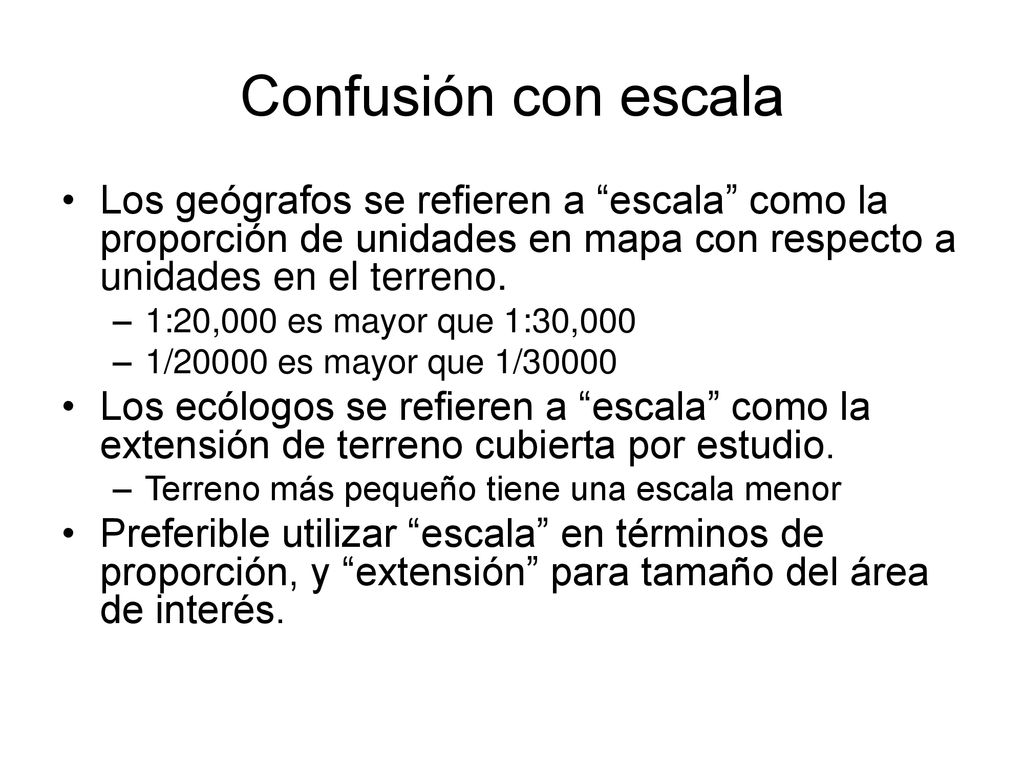

9 Confusión con escala Los geógrafos se refieren a “escala” como la proporción de unidades en mapa con respecto a unidades en el terreno. 1:20,000 es mayor que 1:30,000 1/20000 es mayor que 1/30000 Los ecólogos se refieren a “escala” como la extensión de terreno cubierta por estudio. Terreno más pequeño tiene una escala menor Preferible utilizar “escala” en términos de proporción, y “extensión” para tamaño del área de interés.

10 Resolución espectral Los objetos reflejan en una variedad amplia y continua de largos de onda. Los sensores detectan en intervalos de largos de onda. Resolución espectral = Habilidad de un sensor para distinguir la reflectividad en intervalos cortos de energía electromagnética.

11 Resolución espectral Baja resolución espectral Alta resolución
Intervalos de reflectancia medidos por sensores Curvas de reflectancia

12 Resolución radiométrica
Habilidad del sensor para discriminar pequeñas diferencias en reflectividad.

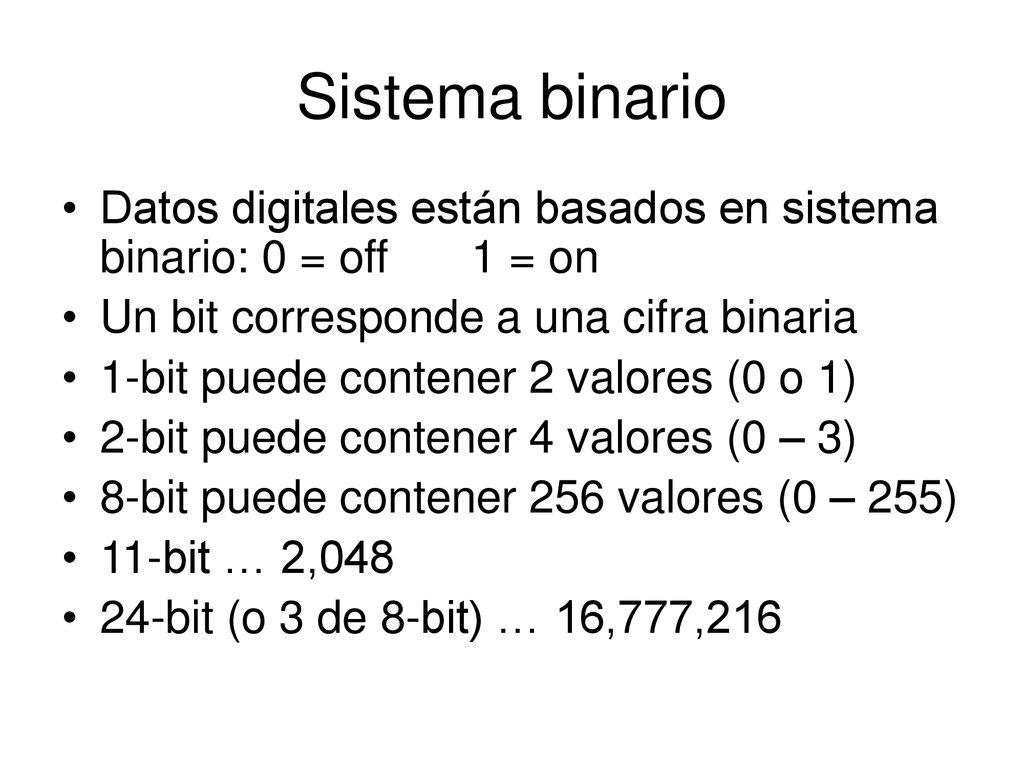

13 Sistema binario Datos digitales están basados en sistema binario: 0 = off 1 = on Un bit corresponde a una cifra binaria 1-bit puede contener 2 valores (0 o 1) 2-bit puede contener 4 valores (0 – 3) 8-bit puede contener 256 valores (0 – 255) 11-bit … 2,048 24-bit (o 3 de 8-bit) … 16,777,216

14 Resolución radiométrica
Sensores que perciben en 8-bit tienen mayor resolución radiométrica que sensores que perciben en 2-bit. 2-bit 8-bit

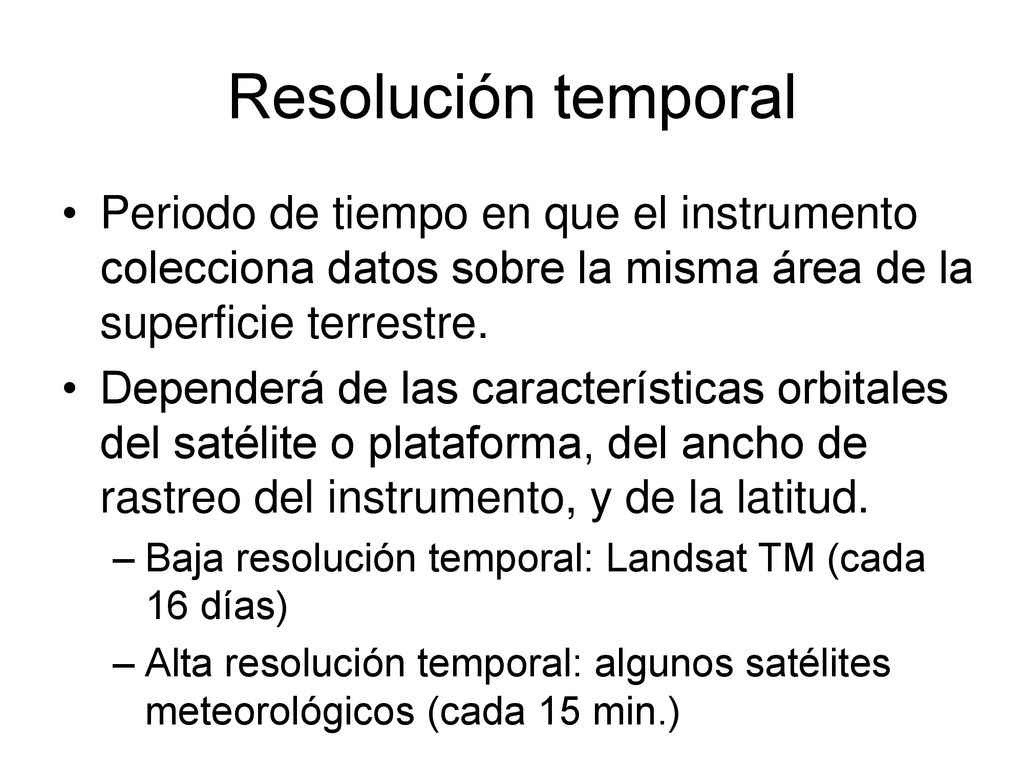

15 Resolución temporal Periodo de tiempo en que el instrumento colecciona datos sobre la misma área de la superficie terrestre. Dependerá de las características orbitales del satélite o plataforma, del ancho de rastreo del instrumento, y de la latitud. Baja resolución temporal: Landsat TM (cada 16 días) Alta resolución temporal: algunos satélites meteorológicos (cada 15 min.)
