1 REDES Y TELECOMUNICACIONES REDES Y TELECOMUNICACIONES
D I P L O M A D O REDES Y TELECOMUNICACIONES MODULO 5 D I P L O M A D O REDES Y TELECOMUNICACIONES

2 REDES Y TELECOMUNICACIONES

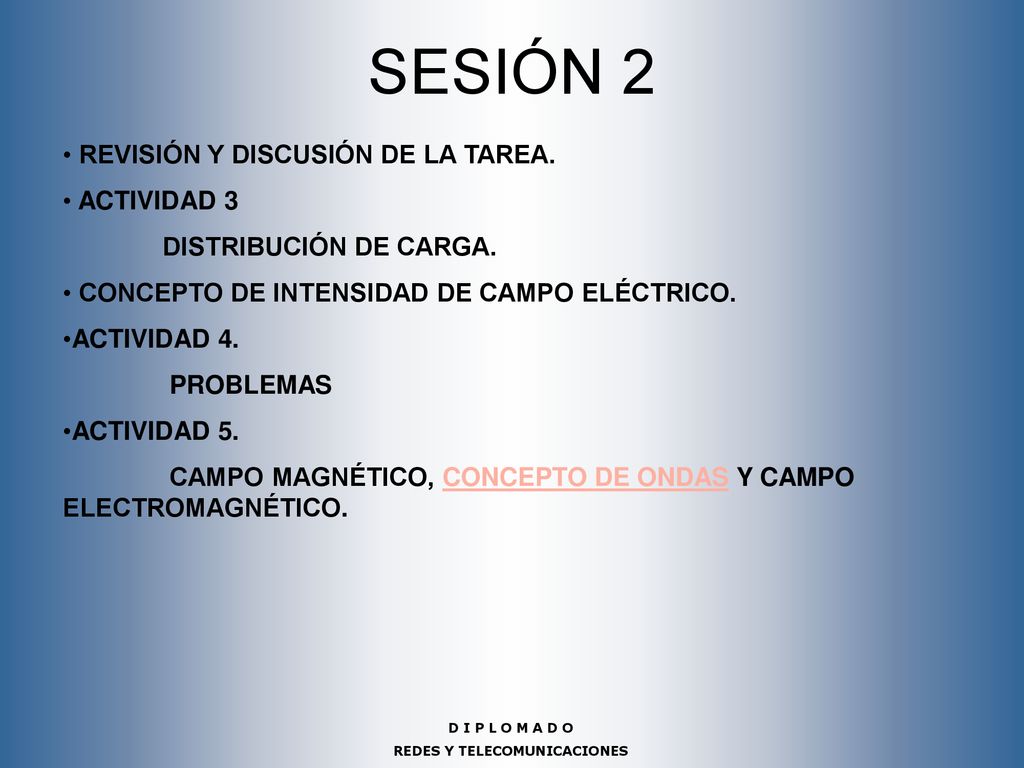

SESIÓN 2 REVISIÓN Y DISCUSIÓN DE LA TAREA. ACTIVIDAD 3 DISTRIBUCIÓN DE CARGA. CONCEPTO DE INTENSIDAD DE CAMPO ELÉCTRICO. ACTIVIDAD 4. PROBLEMAS ACTIVIDAD 5. CAMPO MAGNÉTICO, CONCEPTO DE ONDAS Y CAMPO ELECTROMAGNÉTICO. D I P L O M A D O REDES Y TELECOMUNICACIONES

3 REVISIÓN DE TAREA

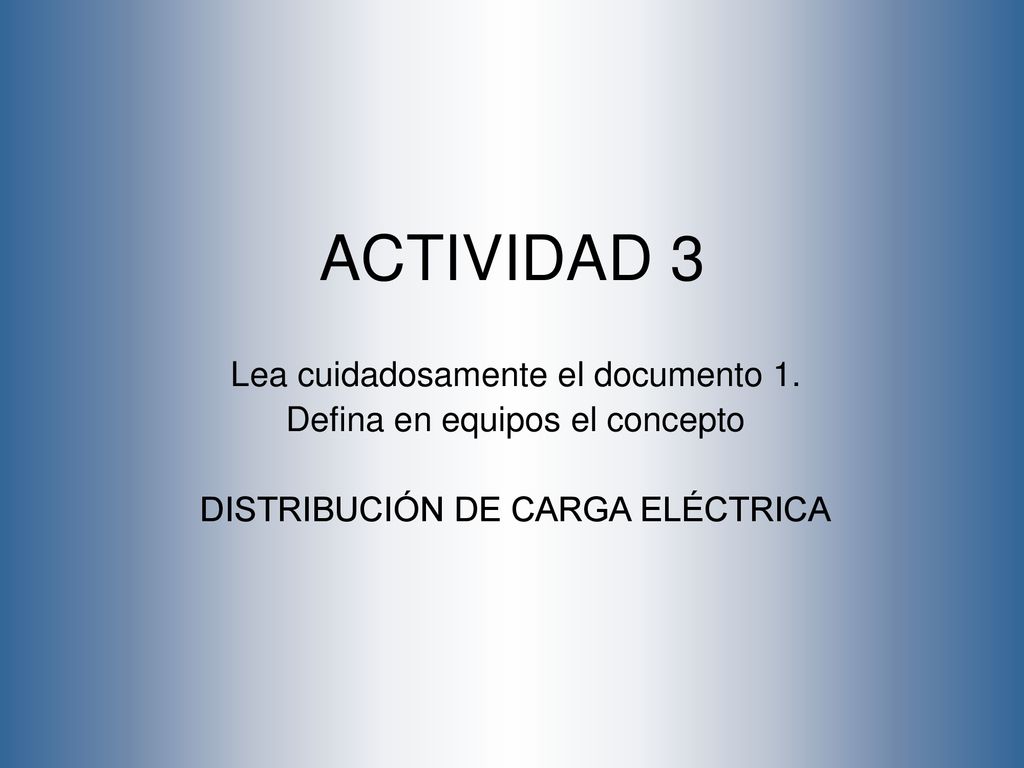

4 ACTIVIDAD 3 Lea cuidadosamente el documento 1.
Defina en equipos el concepto DISTRIBUCIÓN DE CARGA ELÉCTRICA

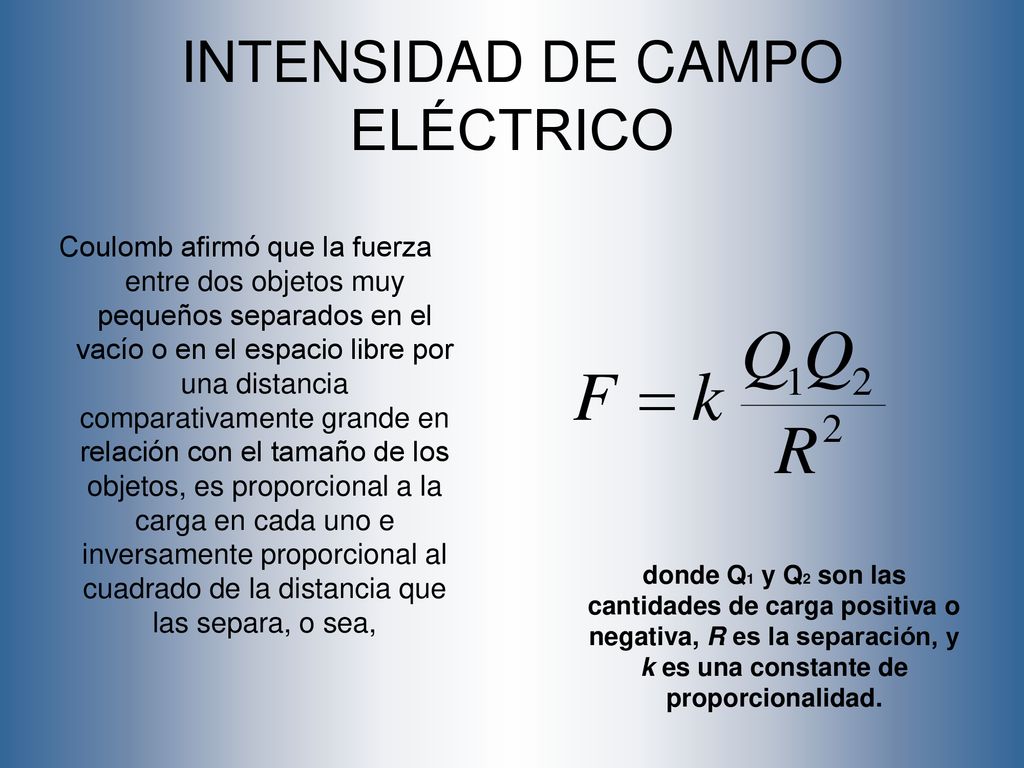

5 INTENSIDAD DE CAMPO ELÉCTRICO
Coulomb afirmó que la fuerza entre dos objetos muy pequeños separados en el vacío o en el espacio libre por una distancia comparativamente grande en relación con el tamaño de los objetos, es proporcional a la carga en cada uno e inversamente proporcional al cuadrado de la distancia que las separa, o sea, donde Q1 y Q2 son las cantidades de carga positiva o negativa, R es la separación, y k es una constante de proporcionalidad.

6 Q se mide en Coulombs (C), R en metros (m) y la fuerza en Newtons (N)

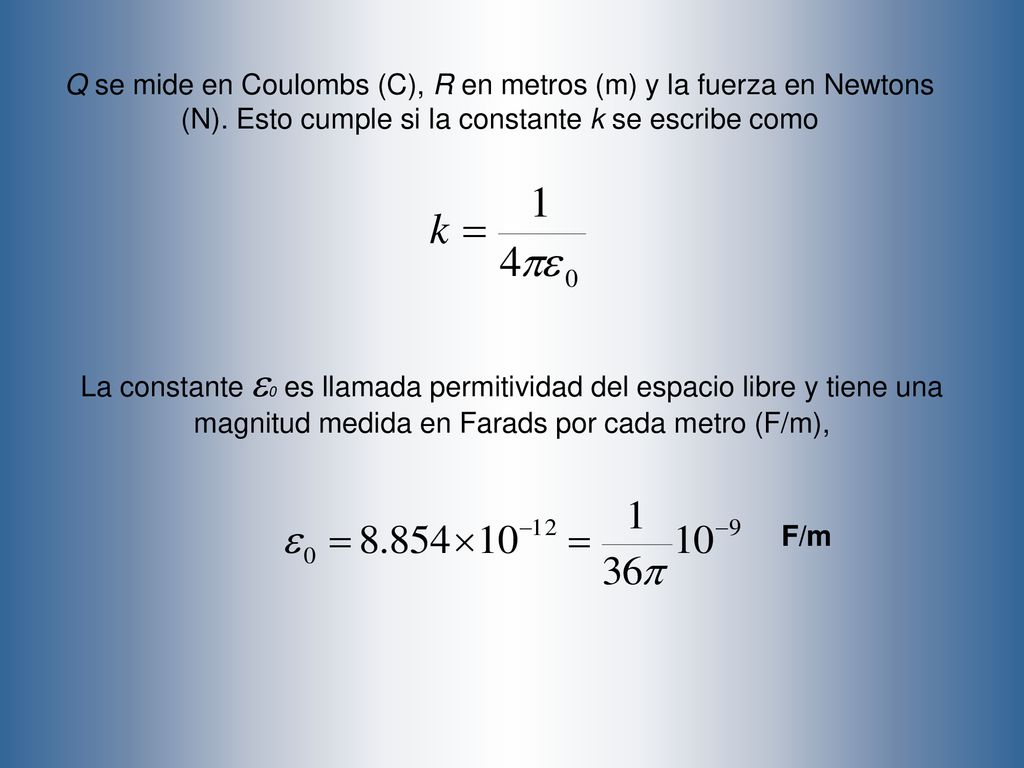

Q se mide en Coulombs (C), R en metros (m) y la fuerza en Newtons (N). Esto cumple si la constante k se escribe como La constante e0 es llamada permitividad del espacio libre y tiene una magnitud medida en Farads por cada metro (F/m), F/m

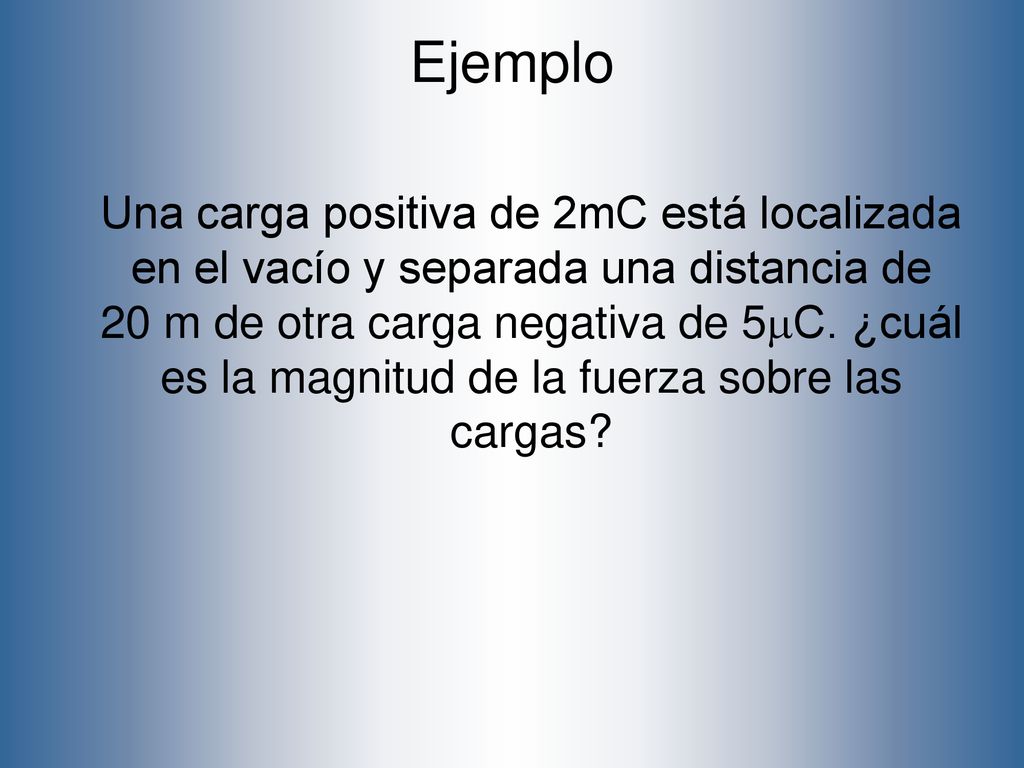

7 Ejemplo Una carga positiva de 2mC está localizada en el vacío y separada una distancia de 20 m de otra carga negativa de 5mC. ¿cuál es la magnitud de la fuerza sobre las cargas?

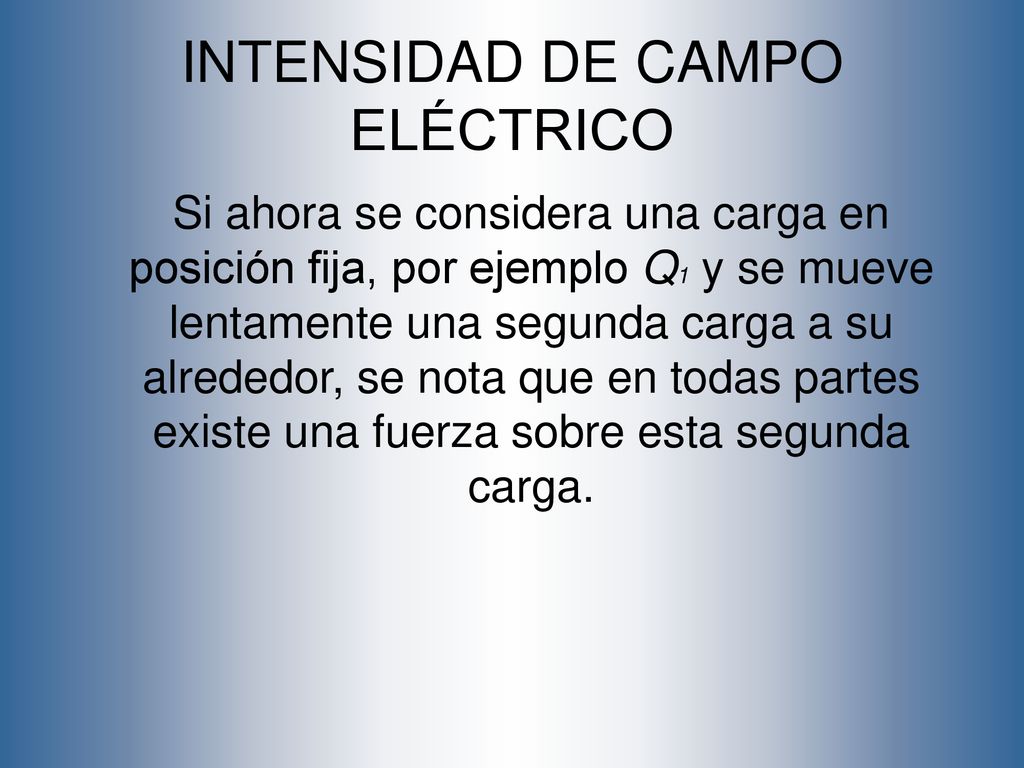

8 INTENSIDAD DE CAMPO ELÉCTRICO
Si ahora se considera una carga en posición fija, por ejemplo Q1 y se mueve lentamente una segunda carga a su alrededor, se nota que en todas partes existe una fuerza sobre esta segunda carga.

9 Esta segunda carga pone de manifiesto la existencia de un campo de fuerza. A esta segunda carga se le llama carga de prueba Qt. La fuerza sobre ella está dada por la ley de Coulomb. Si se escribe esta fuerza como una fuerza por unidad de carga; se obtiene La cantidad en el lado derecho es función únicamente de de Q1 y del segmento de línea dirigido desde Q1 a la posición de la carga prueba. Se trata de un vector campo al cual se le llama intensidad de campo eléctrico

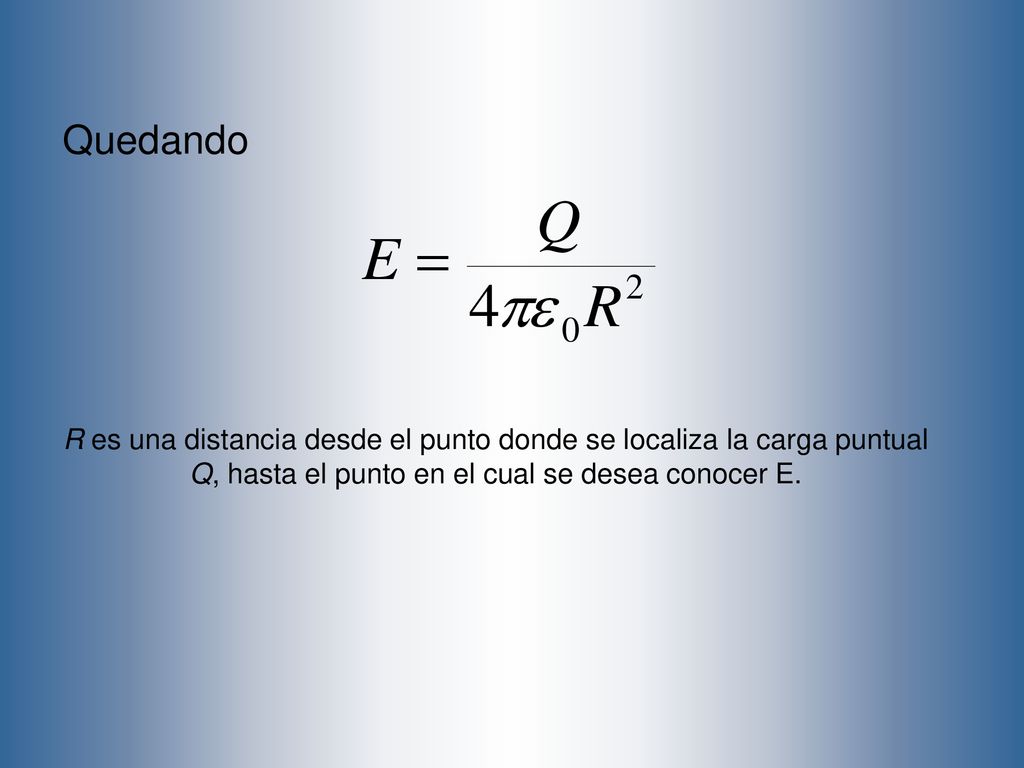

10 Quedando R es una distancia desde el punto donde se localiza la carga puntual Q, hasta el punto en el cual se desea conocer E.

11 Ejemplo Una señal se transmite desde una antena situada en el techo de un edificio y tiene una carga de 3E-9 C. El receptor, situado a 30 m de la antena, tiene una carga de 2E-9 C, ¿Con qué intensidad de campo eléctrico se recibe la señal?

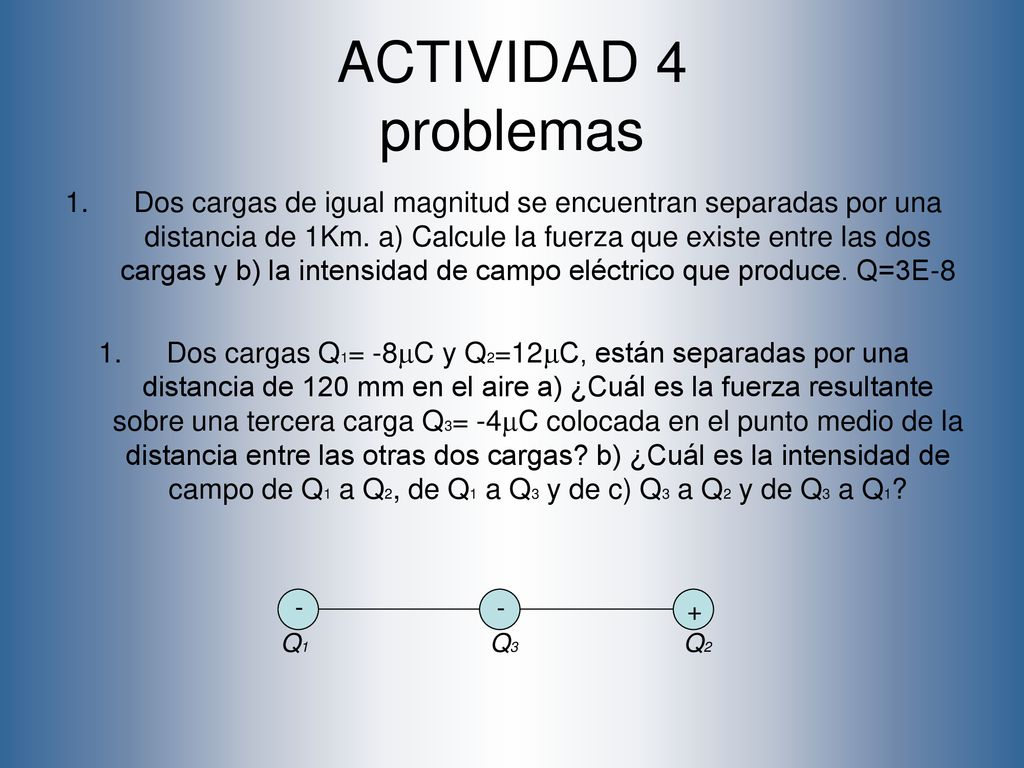

12 ACTIVIDAD 4 problemas Dos cargas de igual magnitud se encuentran separadas por una distancia de 1Km. a) Calcule la fuerza que existe entre las dos cargas y b) la intensidad de campo eléctrico que produce. Q=3E-8 Dos cargas Q1= -8mC y Q2=12mC, están separadas por una distancia de 120 mm en el aire a) ¿Cuál es la fuerza resultante sobre una tercera carga Q3= -4mC colocada en el punto medio de la distancia entre las otras dos cargas? b) ¿Cuál es la intensidad de campo de Q1 a Q2, de Q1 a Q3 y de c) Q3 a Q2 y de Q3 a Q1? - - + Q1 Q3 Q2

13 ACTIVIDAD 5 De acuerdo al documento 2, defina campo magnético y campo electromagnético.
