1 Cilindros Válvulas Vías o trayectorias de flujo de las válvulas Válvula antirretorno Instrumentos de medida Accionamiento de las válvulas SIMBOLOGÍA NEUMÁTICA

2 Cilindro de simple efecto Cilindro de doble efecto Neumática “Cilindros” INICIO

3 Neumática “Válvulas” Manual Motorizada Con electroimán INICIO

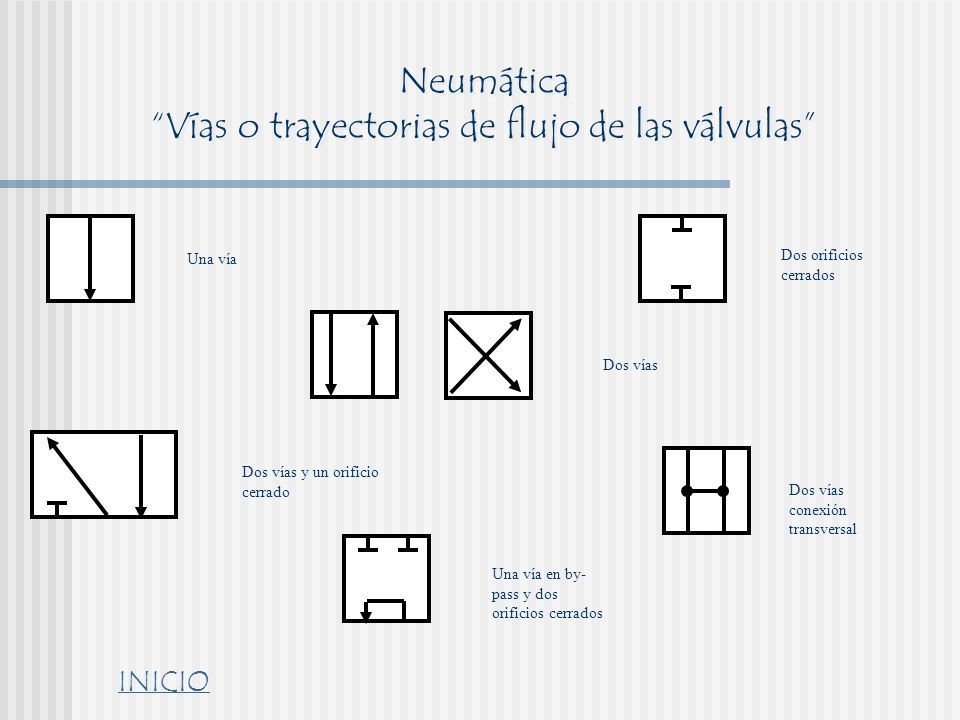

4 Neumática “Vías o trayectorias de flujo de las válvulas” Una vía Dos orificios cerrados Dos vías y un orificio cerrado Dos vías Una vía en by- pass y dos orificios cerrados Dos vías conexión transversal INICIO

5 Neumática “Válvula antirretorno” Sin muelle Pilotada: el cierre Con muelle Pilotada: la abertura Con estrangulador unidireccional INICIO

6 Neumática “Instrumentos de medida” Manómetro TermómetroContador totalizador Caudalímetro Presostato INICIO

7 Neumática “Accionamiento de las válvulas” Manual Mecánico Eléctrico y neumático INICIO

8 MANUAL Manual general Pulsador Por palanca Por pedal ATRÁS INICIO

9 MECÁNICO Por palpador mecánico Por muelle Por rodillo Por rodillo abatible ATRÁS INICIO

10 NEUMÁTICO Y ELÉCTRICO Por presión Por electroimán Neumático Eléctrico INICIO ATRÁS
