Diseño Básico de una Red LAN

Presentación del tema: "Diseño Básico de una Red LAN"— Transcripción de la presentación:

1 Diseño Básico de una Red LAN
Generalidades de diseño

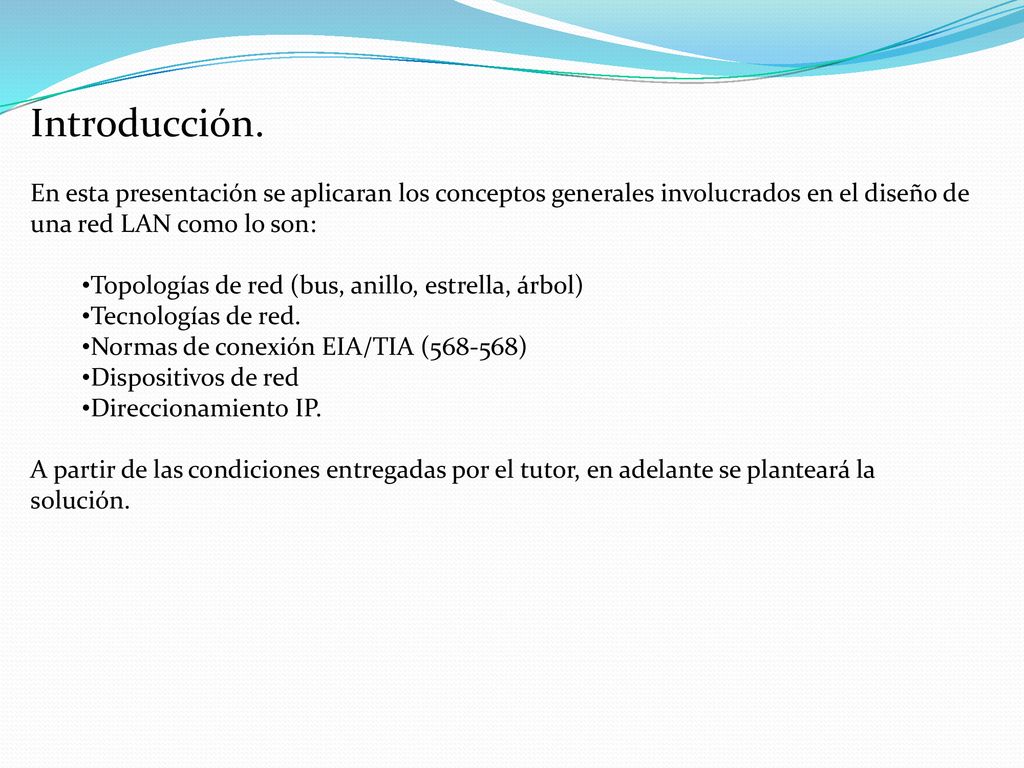

2 Introducción. En esta presentación se aplicaran los conceptos generales involucrados en el diseño de una red LAN como lo son: Topologías de red (bus, anillo, estrella, árbol) Tecnologías de red. Normas de conexión EIA/TIA ( ) Dispositivos de red Direccionamiento IP. A partir de las condiciones entregadas por el tutor, en adelante se planteará la solución.

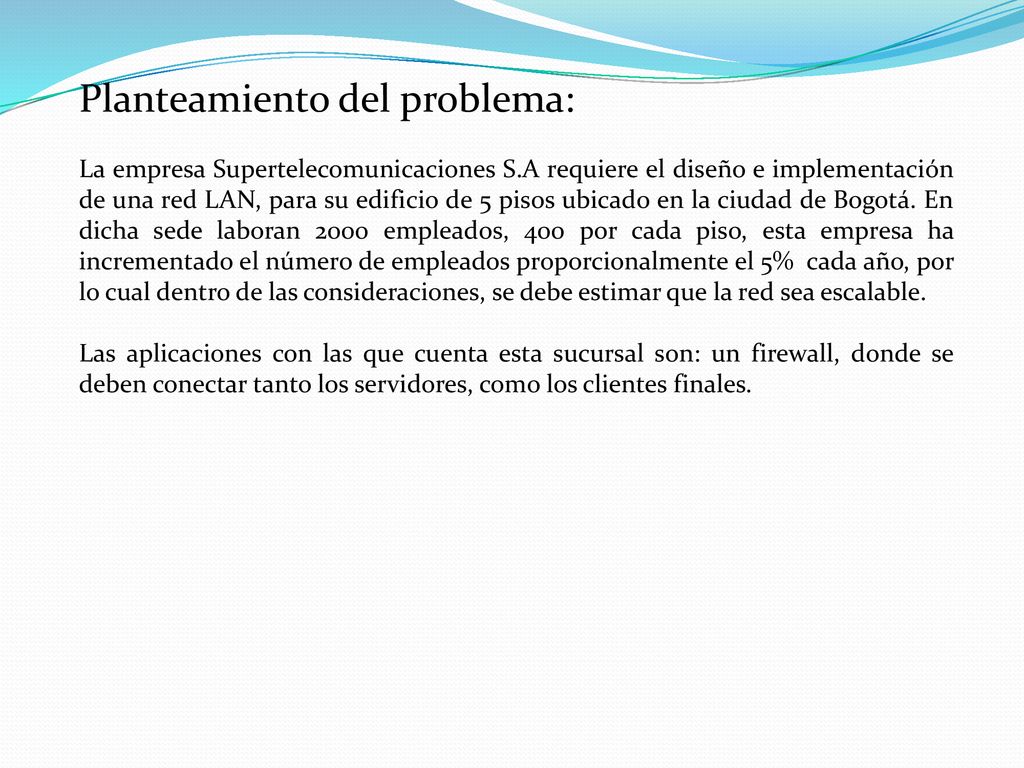

3 Planteamiento del problema:
La empresa Supertelecomunicaciones S.A requiere el diseño e implementación de una red LAN, para su edificio de 5 pisos ubicado en la ciudad de Bogotá. En dicha sede laboran 2000 empleados, 400 por cada piso, esta empresa ha incrementado el número de empleados proporcionalmente el 5% cada año, por lo cual dentro de las consideraciones, se debe estimar que la red sea escalable. Las aplicaciones con las que cuenta esta sucursal son: un firewall, donde se deben conectar tanto los servidores, como los clientes finales.

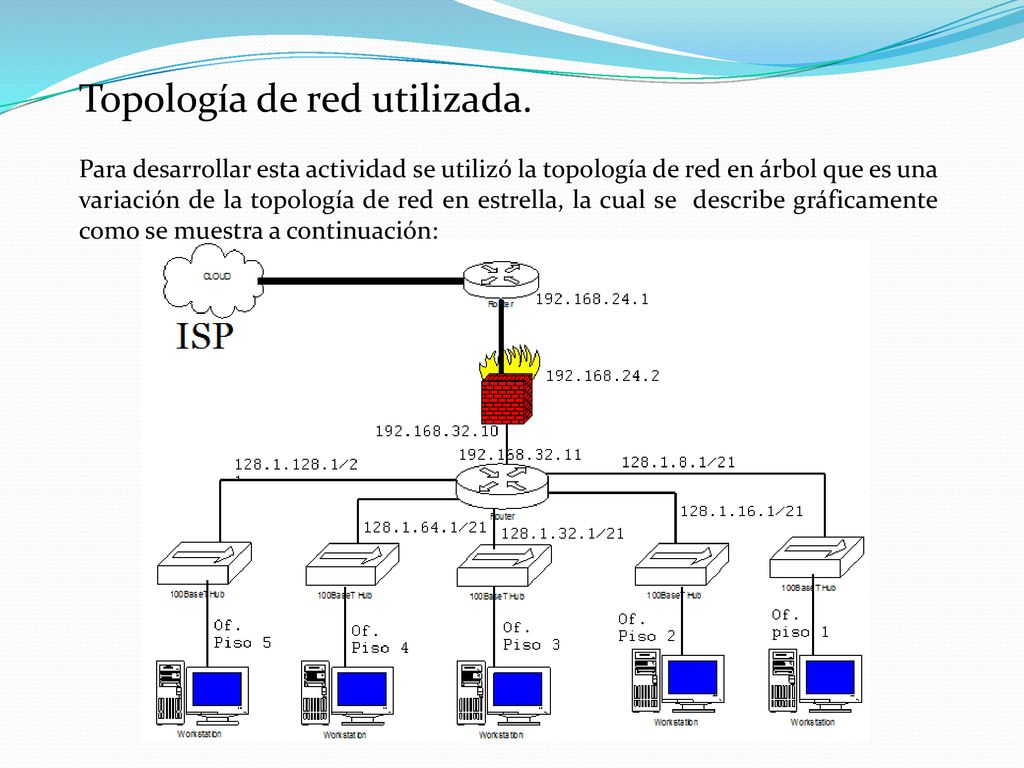

4 Topología de red utilizada.
Para desarrollar esta actividad se utilizó la topología de red en árbol que es una variación de la topología de red en estrella, la cual se describe gráficamente como se muestra a continuación:

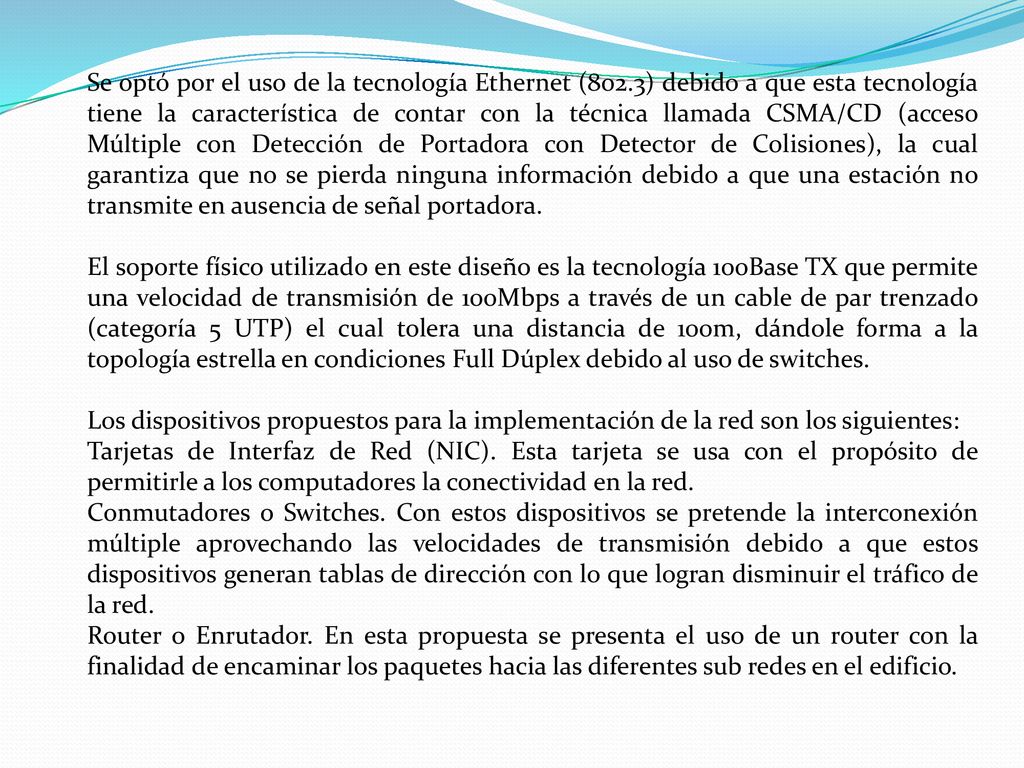

5 Se optó por el uso de la tecnología Ethernet (802
Se optó por el uso de la tecnología Ethernet (802.3) debido a que esta tecnología tiene la característica de contar con la técnica llamada CSMA/CD (acceso Múltiple con Detección de Portadora con Detector de Colisiones), la cual garantiza que no se pierda ninguna información debido a que una estación no transmite en ausencia de señal portadora. El soporte físico utilizado en este diseño es la tecnología 100Base TX que permite una velocidad de transmisión de 100Mbps a través de un cable de par trenzado (categoría 5 UTP) el cual tolera una distancia de 100m, dándole forma a la topología estrella en condiciones Full Dúplex debido al uso de switches. Los dispositivos propuestos para la implementación de la red son los siguientes: Tarjetas de Interfaz de Red (NIC). Esta tarjeta se usa con el propósito de permitirle a los computadores la conectividad en la red. Conmutadores o Switches. Con estos dispositivos se pretende la interconexión múltiple aprovechando las velocidades de transmisión debido a que estos dispositivos generan tablas de dirección con lo que logran disminuir el tráfico de la red. Router o Enrutador. En esta propuesta se presenta el uso de un router con la finalidad de encaminar los paquetes hacia las diferentes sub redes en el edificio.

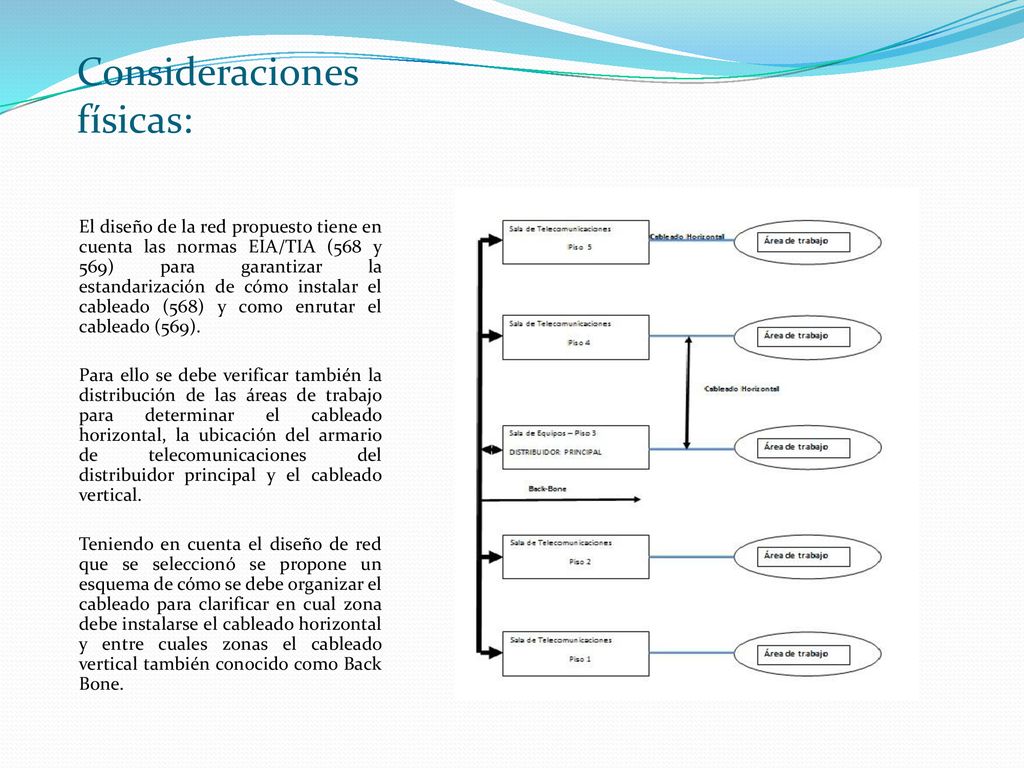

6 Consideraciones físicas:
El diseño de la red propuesto tiene en cuenta las normas EIA/TIA (568 y 569) para garantizar la estandarización de cómo instalar el cableado (568) y como enrutar el cableado (569). Para ello se debe verificar también la distribución de las áreas de trabajo para determinar el cableado horizontal, la ubicación del armario de telecomunicaciones del distribuidor principal y el cableado vertical. Teniendo en cuenta el diseño de red que se seleccionó se propone un esquema de cómo se debe organizar el cableado para clarificar en cual zona debe instalarse el cableado horizontal y entre cuales zonas el cableado vertical también conocido como Back Bone.

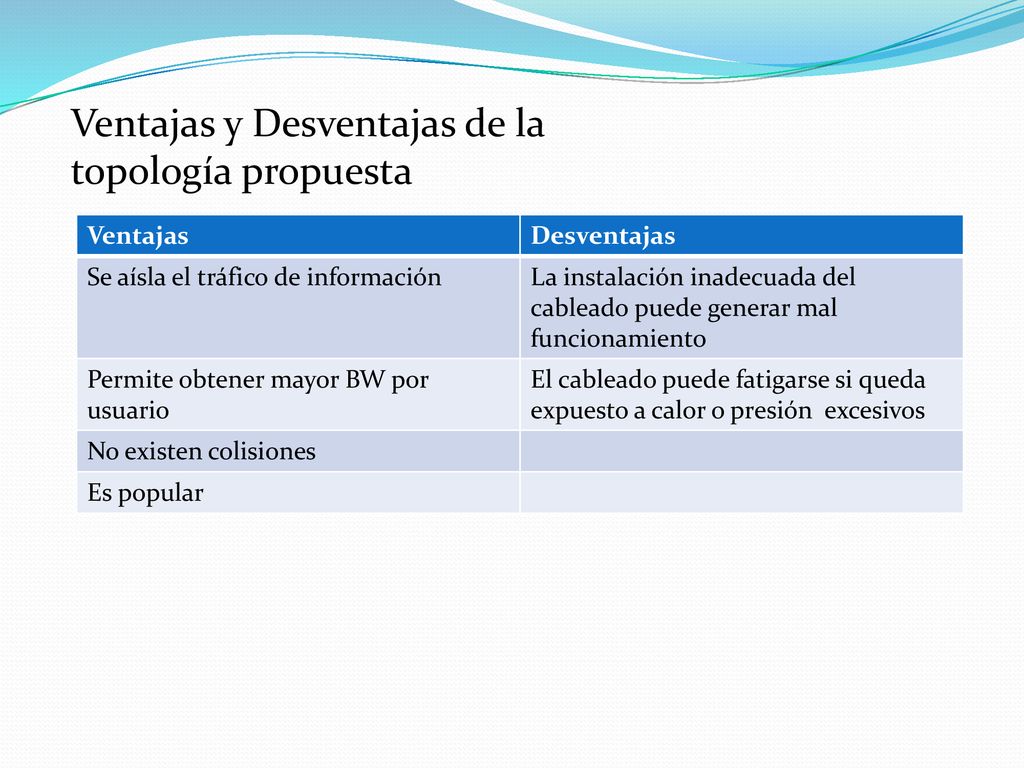

7 Ventajas y Desventajas de la topología propuesta
Se aísla el tráfico de información La instalación inadecuada del cableado puede generar mal funcionamiento Permite obtener mayor BW por usuario El cableado puede fatigarse si queda expuesto a calor o presión excesivos No existen colisiones Es popular

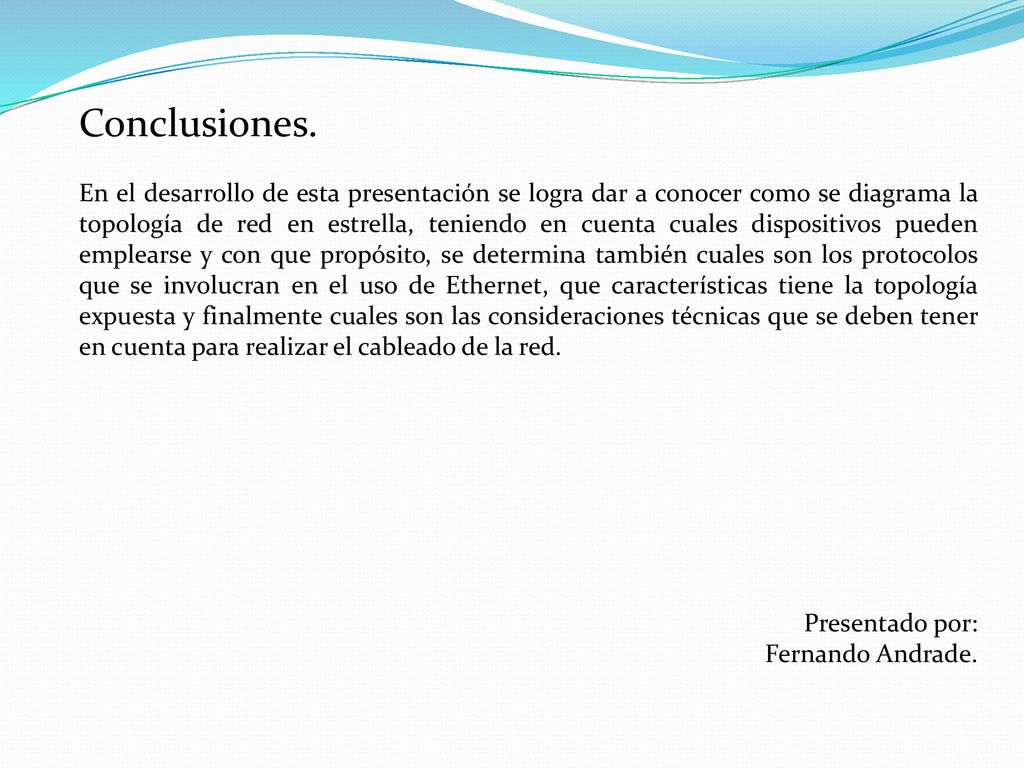

8 Conclusiones. En el desarrollo de esta presentación se logra dar a conocer como se diagrama la topología de red en estrella, teniendo en cuenta cuales dispositivos pueden emplearse y con que propósito, se determina también cuales son los protocolos que se involucran en el uso de Ethernet, que características tiene la topología expuesta y finalmente cuales son las consideraciones técnicas que se deben tener en cuenta para realizar el cableado de la red. Presentado por: Fernando Andrade.

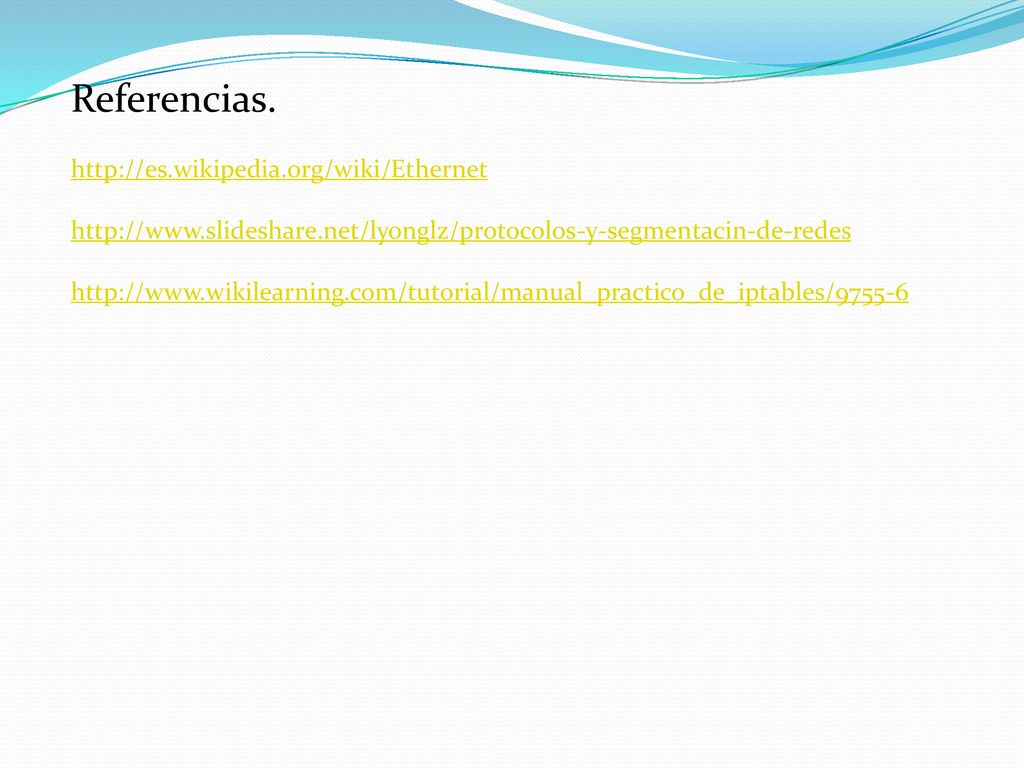

9 Referencias. http://es.wikipedia.org/wiki/Ethernet
