1
UNIVERSIDAD NACIONAL DE INGENIERÍA
Facultad de Tecnología de la Industria Recinto Universitario Augusto C. Sandino MECÁNICA DE FLUIDOS Unidad II: Dinámica de cargas en tuberías. M. Sc. Alba V. Díaz Corrales & Ing. Donald Zelaya Estelí, Octubre 2017
2

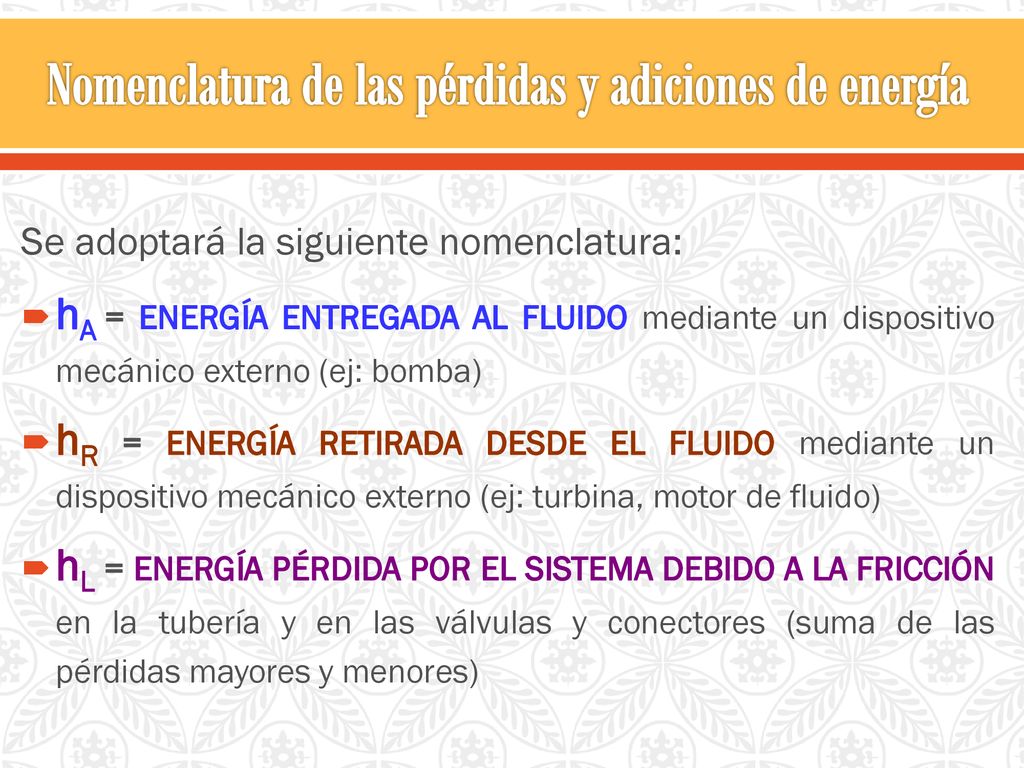

Nomenclatura de las pérdidas y adiciones de energía
Se adoptará la siguiente nomenclatura: hA = ENERGÍA ENTREGADA AL FLUIDO mediante un dispositivo mecánico externo (ej: bomba) hR = ENERGÍA RETIRADA DESDE EL FLUIDO mediante un dispositivo mecánico externo (ej: turbina, motor de fluido) hL = ENERGÍA PÉRDIDA POR EL SISTEMA DEBIDO A LA FRICCIÓN en la tubería y en las válvulas y conectores (suma de las pérdidas mayores y menores)
3

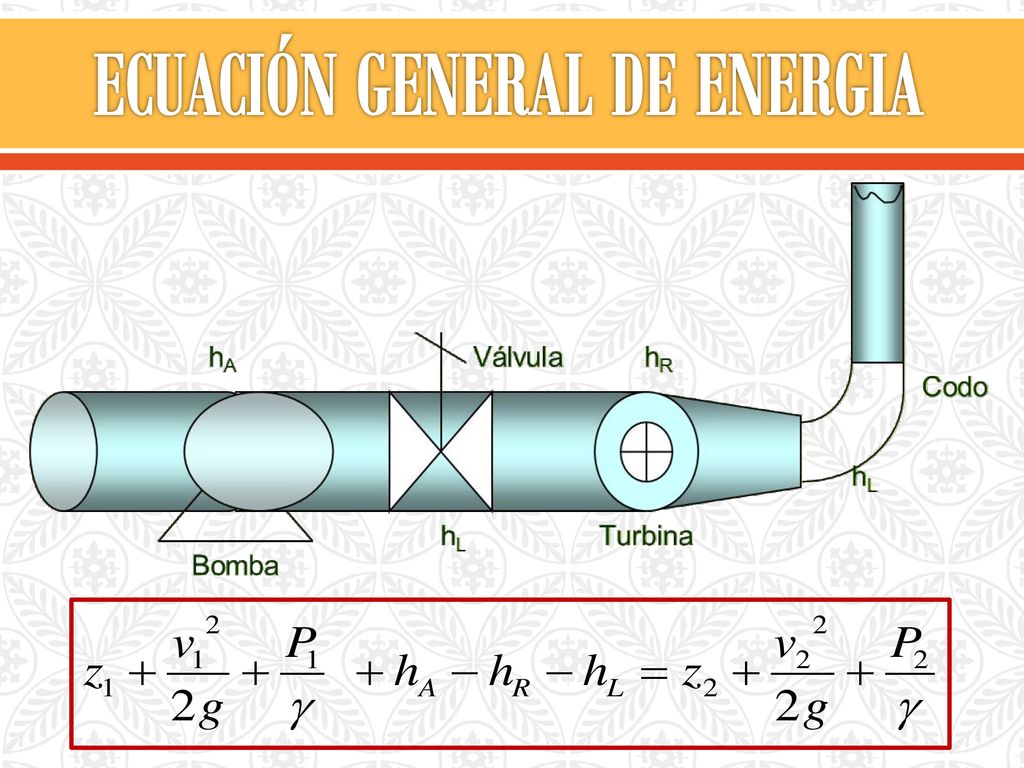

ECUACIÓN GENERAL DE ENERGIA
4

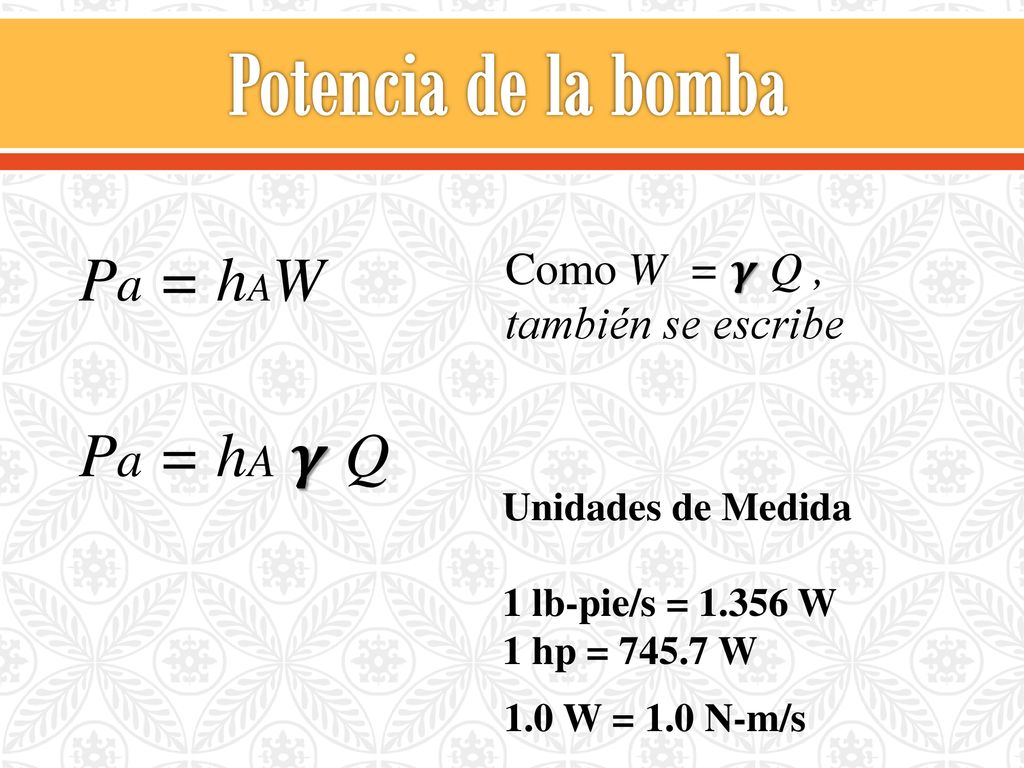

Potencia de la bomba Pa = hAW Pa = hA 𝜸 Q
Como W = 𝜸 Q , también se escribe Pa = hA 𝜸 Q Unidades de Medida 1 lb-pie/s = W 1 hp = W 1.0 W = 1.0 N-m/s
5

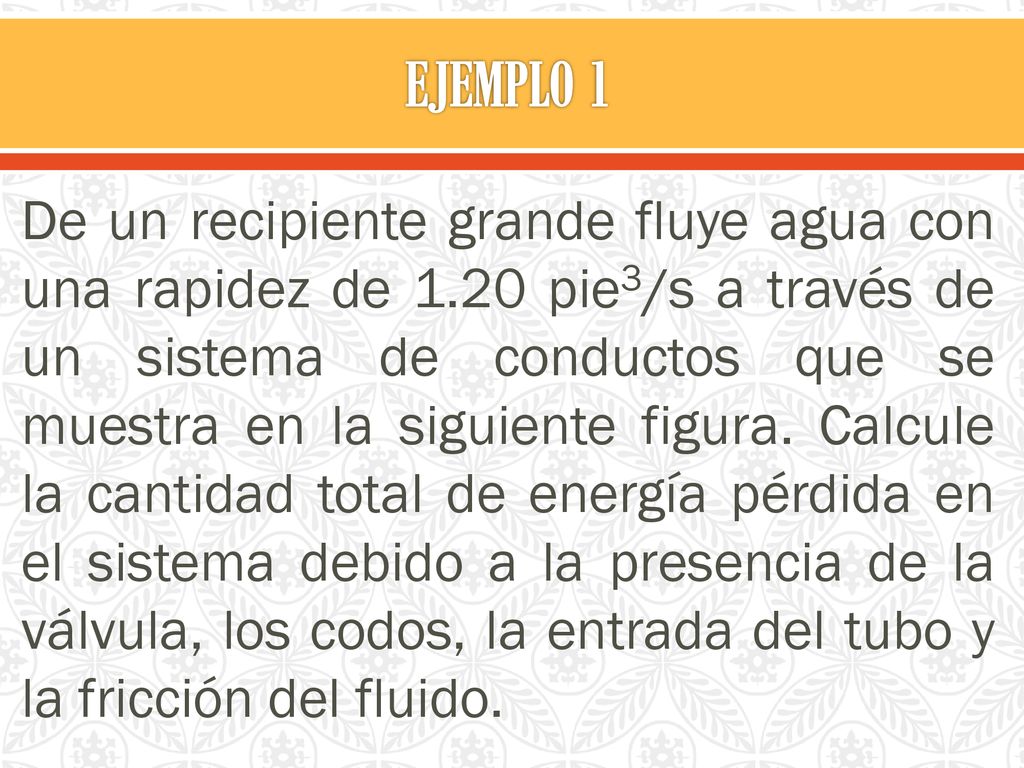

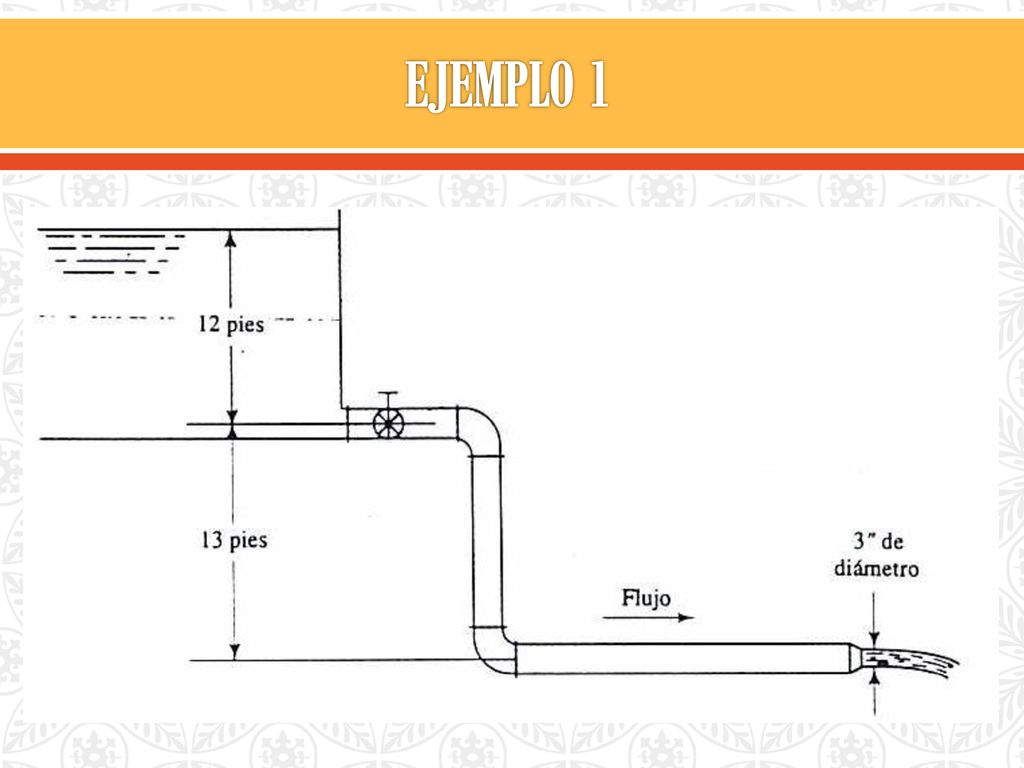

EJEMPLO 1 De un recipiente grande fluye agua con una rapidez de 1.20 pie3/s a través de un sistema de conductos que se muestra en la siguiente figura. Calcule la cantidad total de energía pérdida en el sistema debido a la presencia de la válvula, los codos, la entrada del tubo y la fricción del fluido.
6
EJEMPLO 1
7

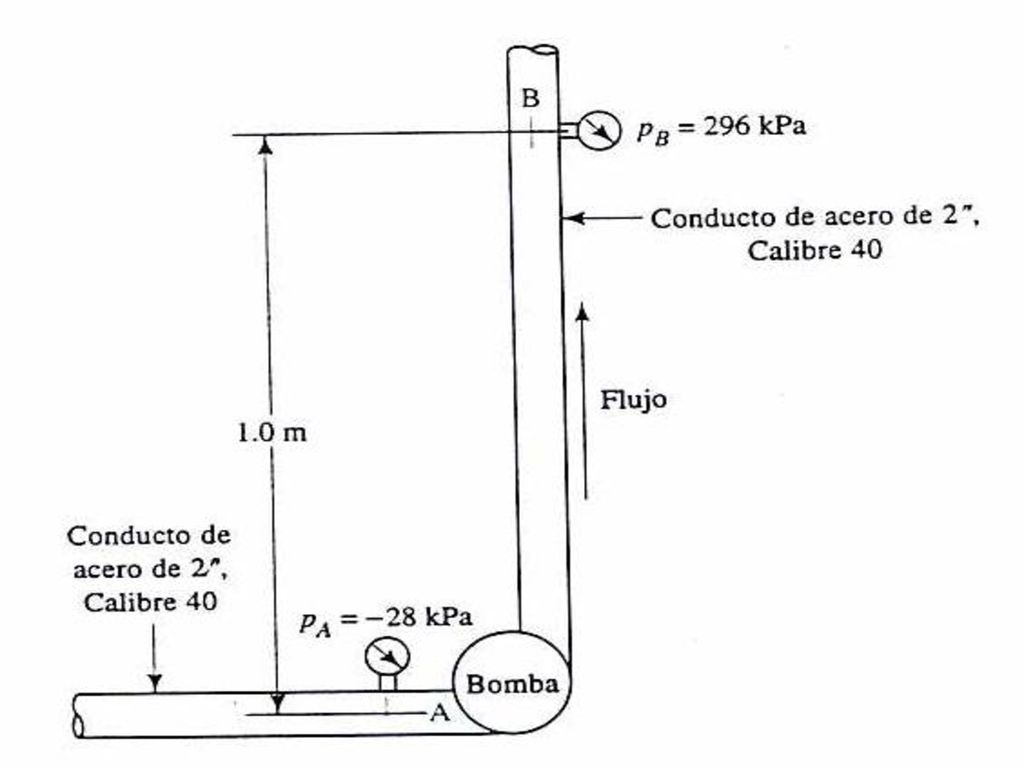

EJEMPLO 2 La rapidez de flujo de volumen que pasa por la bomba que se muestra en la figura 7.8 es de m3/s. El fluido que se esta bombeando es aceite cuya gravedad especifica es de Calcule la energía transmitida por la bomba al aceite por unidad de peso de aceite que fluye en el sistema. Desprecie cualquier pérdida de energía en el sistema. Utilizando las secciones en donde están colocados los medidores de presión como las secciones de interés, escriba la ecuación de energía del sistema incluyendo solamente los términos necesarios. Determine la potencia de la bomba.
