Sensores de Temperatura: cambio detectable

Presentación del tema: "Sensores de Temperatura: cambio detectable"— Transcripción de la presentación:

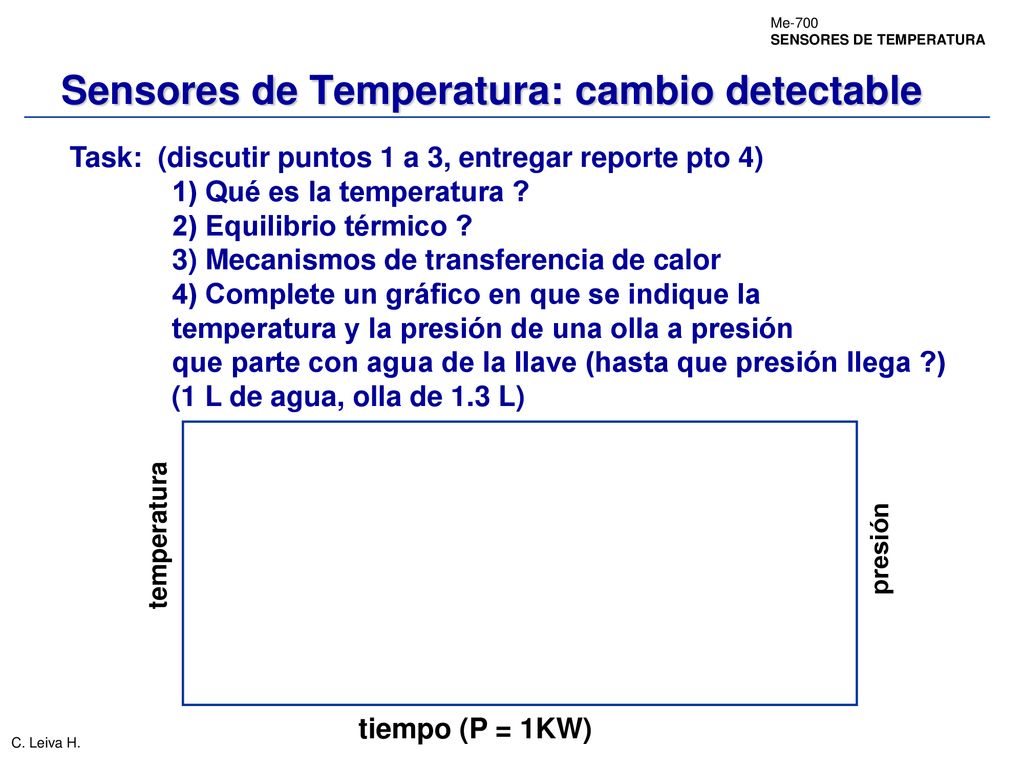

1 Sensores de Temperatura: cambio detectable
Task: (discutir puntos 1 a 3, entregar reporte pto 4) 1) Qué es la temperatura ? 2) Equilibrio térmico ? 3) Mecanismos de transferencia de calor 4) Complete un gráfico en que se indique la temperatura y la presión de una olla a presión que parte con agua de la llave (hasta que presión llega ?) (1 L de agua, olla de 1.3 L) temperatura presión tiempo (P = 1KW)

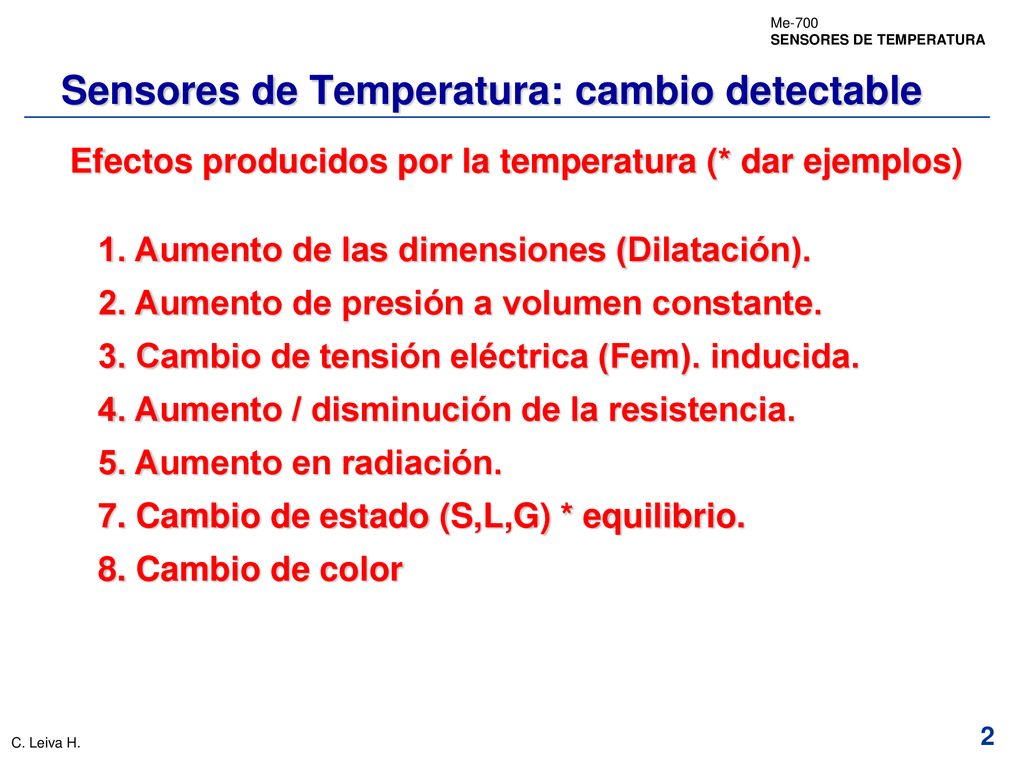

2 Sensores de Temperatura: cambio detectable
Efectos producidos por la temperatura (* dar ejemplos) 1. Aumento de las dimensiones (Dilatación). 2. Aumento de presión a volumen constante. 3. Cambio de tensión eléctrica (Fem). inducida. 4. Aumento / disminución de la resistencia. 5. Aumento en radiación. 7. Cambio de estado (S,L,G) * equilibrio. 8. Cambio de color

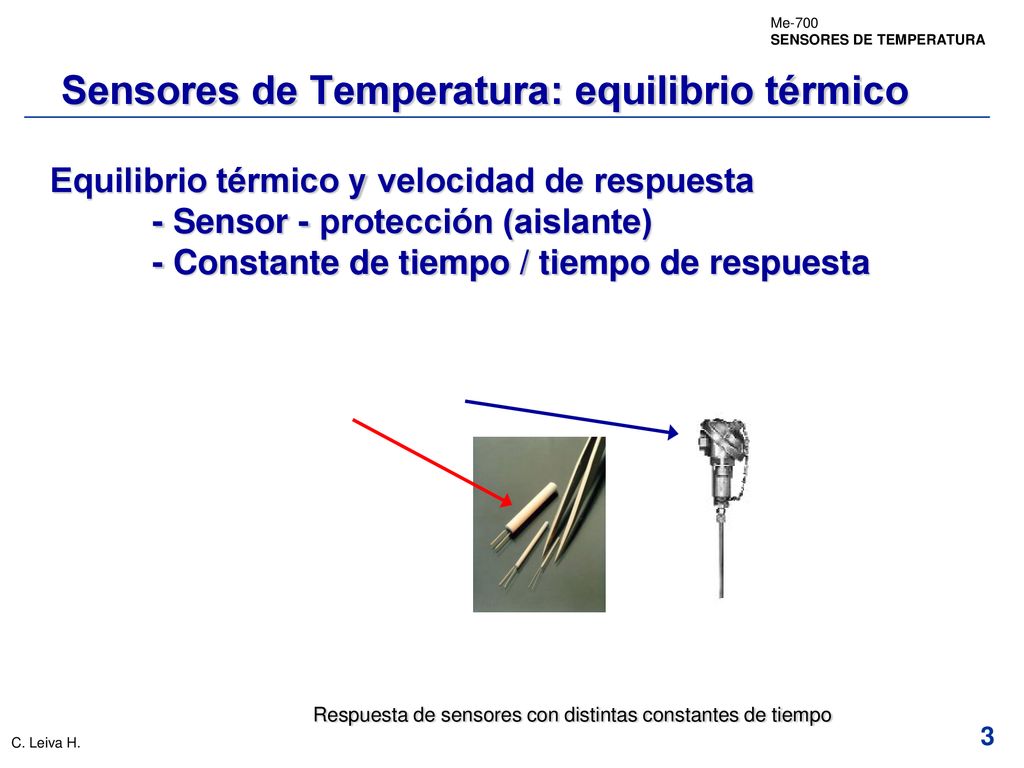

3 Sensores de Temperatura: equilibrio térmico
Equilibrio térmico y velocidad de respuesta - Sensor - protección (aislante) - Constante de tiempo / tiempo de respuesta Respuesta de sensores con distintas constantes de tiempo

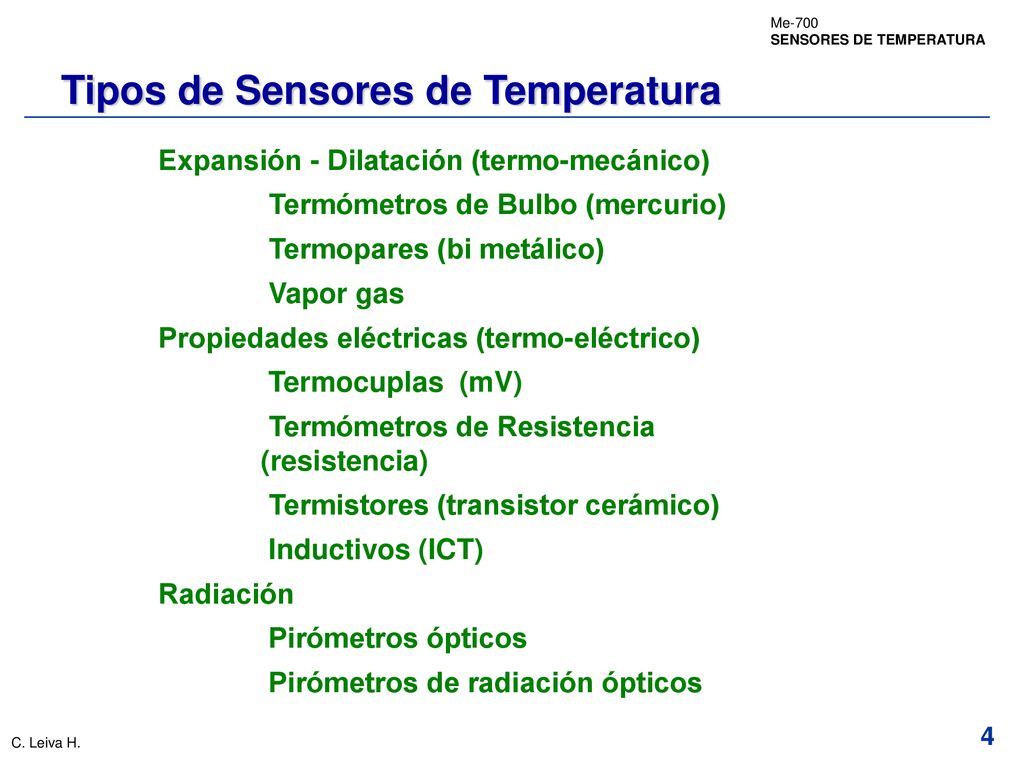

4 Tipos de Sensores de Temperatura
Expansión - Dilatación (termo-mecánico) Termómetros de Bulbo (mercurio) Termopares (bi metálico) Vapor gas Propiedades eléctricas (termo-eléctrico) Termocuplas (mV) Termómetros de Resistencia (resistencia) Termistores (transistor cerámico) Inductivos (ICT) Radiación Pirómetros ópticos Pirómetros de radiación ópticos

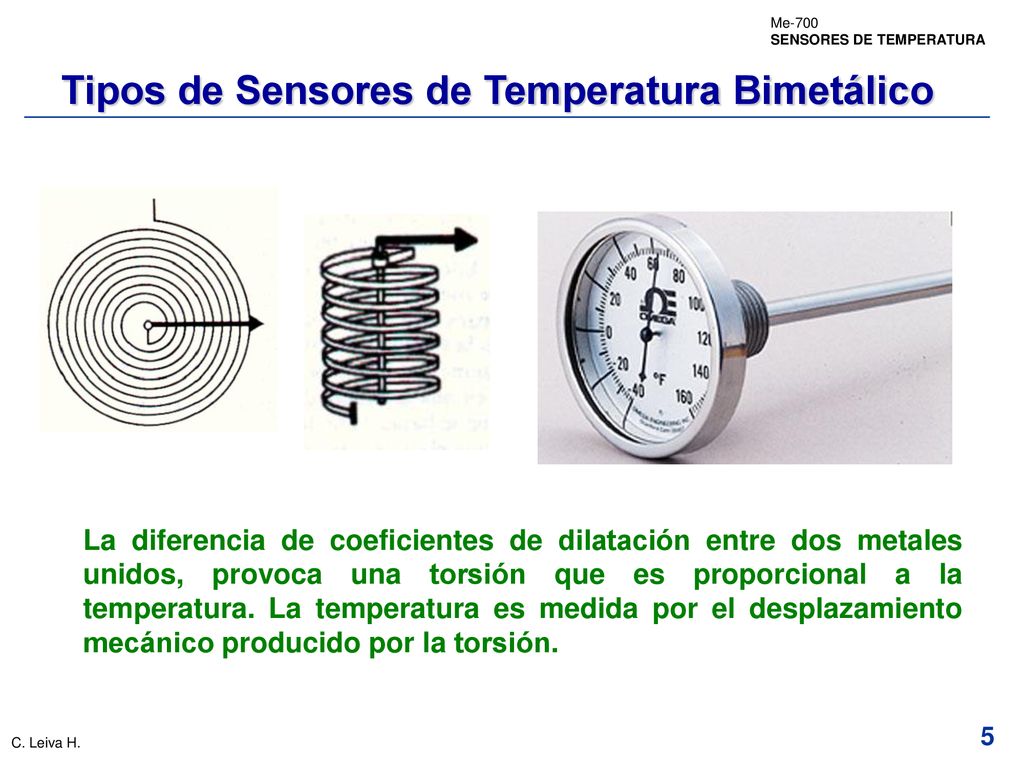

5 Tipos de Sensores de Temperatura Bimetálico
La diferencia de coeficientes de dilatación entre dos metales unidos, provoca una torsión que es proporcional a la temperatura. La temperatura es medida por el desplazamiento mecánico producido por la torsión.

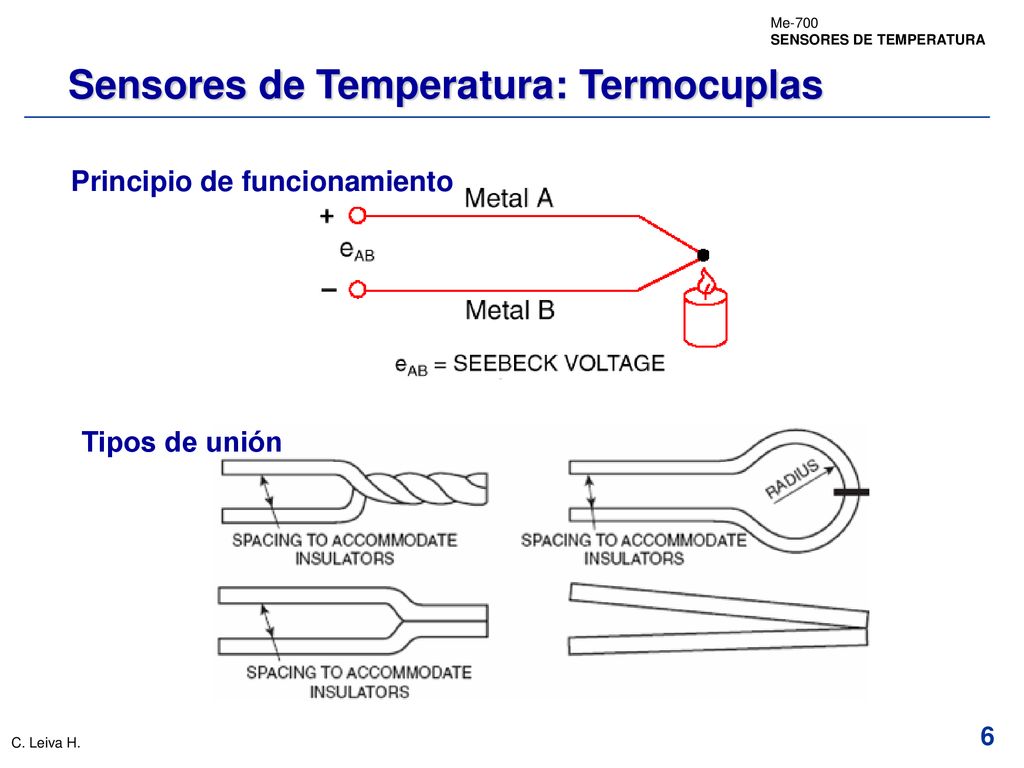

6 Sensores de Temperatura: Termocuplas
Principio de funcionamiento Tipos de unión

7 Sensores de Temperatura: Termocuplas
Montaje

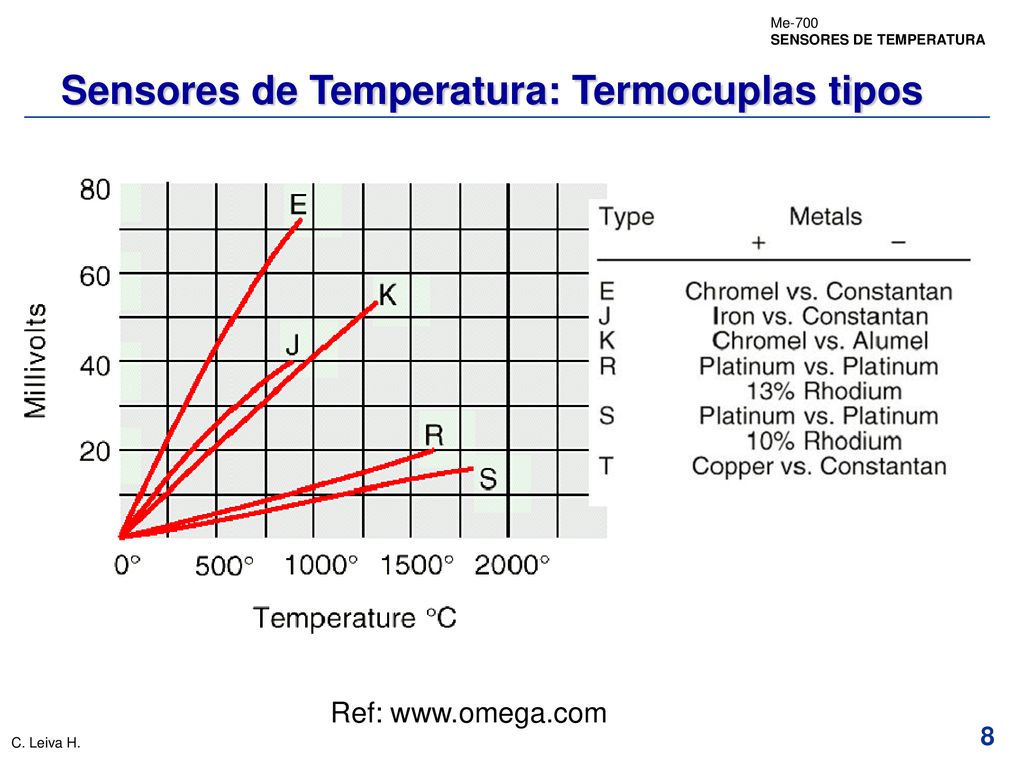

8 Sensores de Temperatura: Termocuplas tipos
Ref:

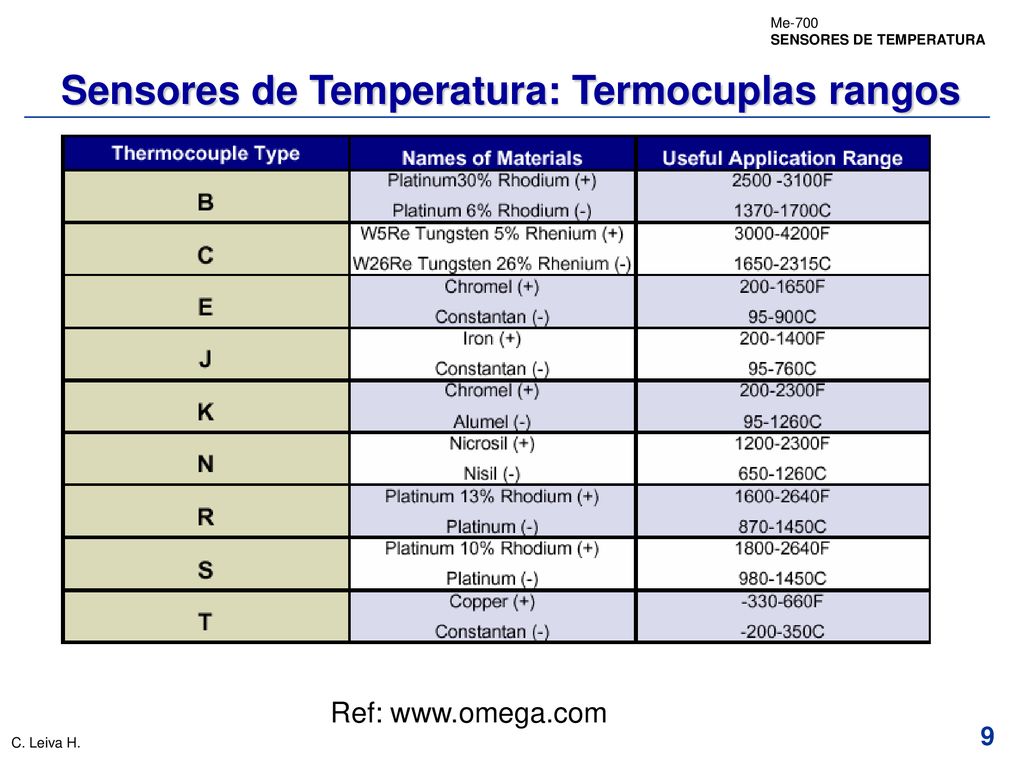

9 Sensores de Temperatura: Termocuplas rangos
Ref:

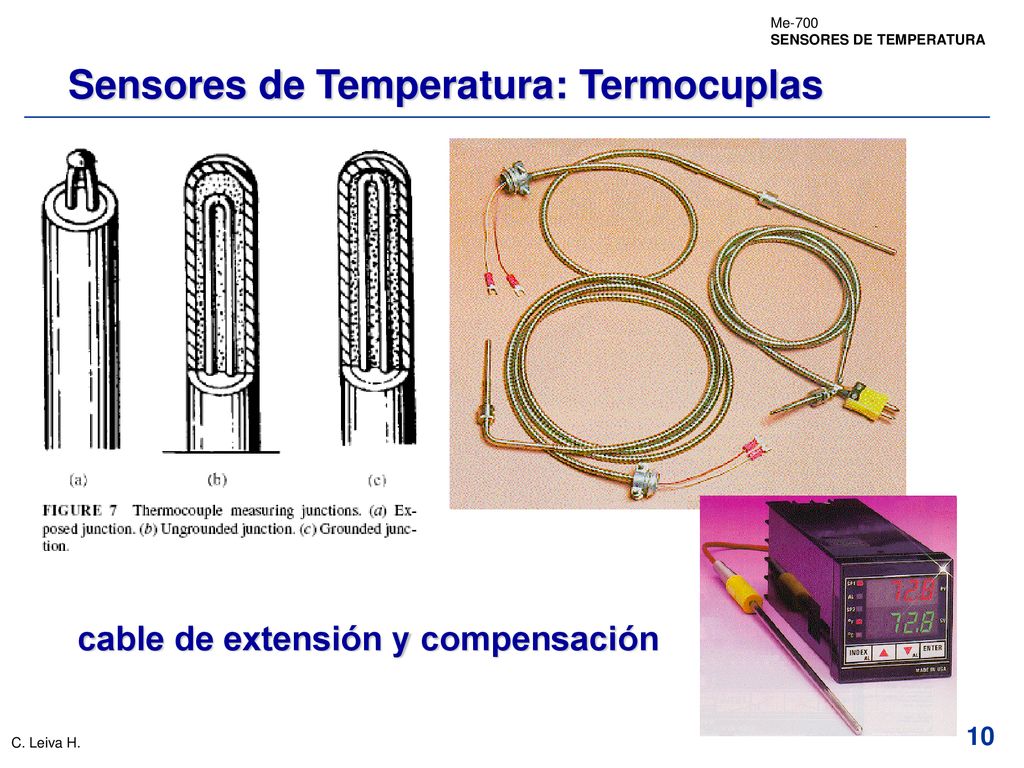

10 Sensores de Temperatura: Termocuplas
cable de extensión y compensación

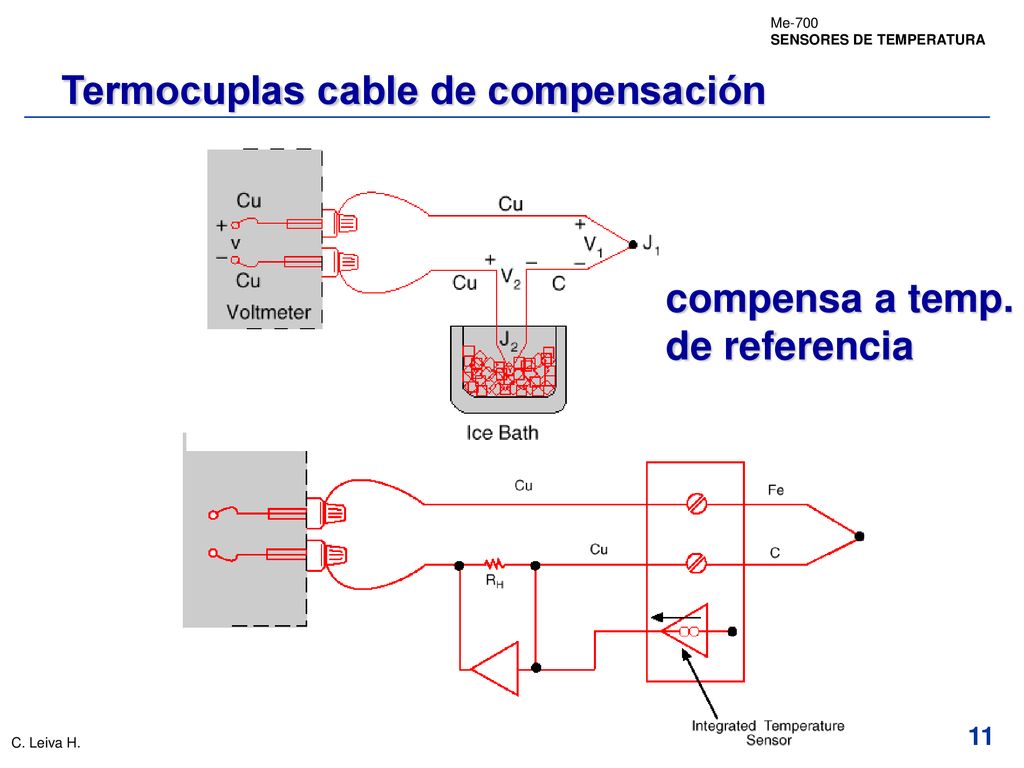

11 Termocuplas cable de compensación
compensa a temp. de referencia

12

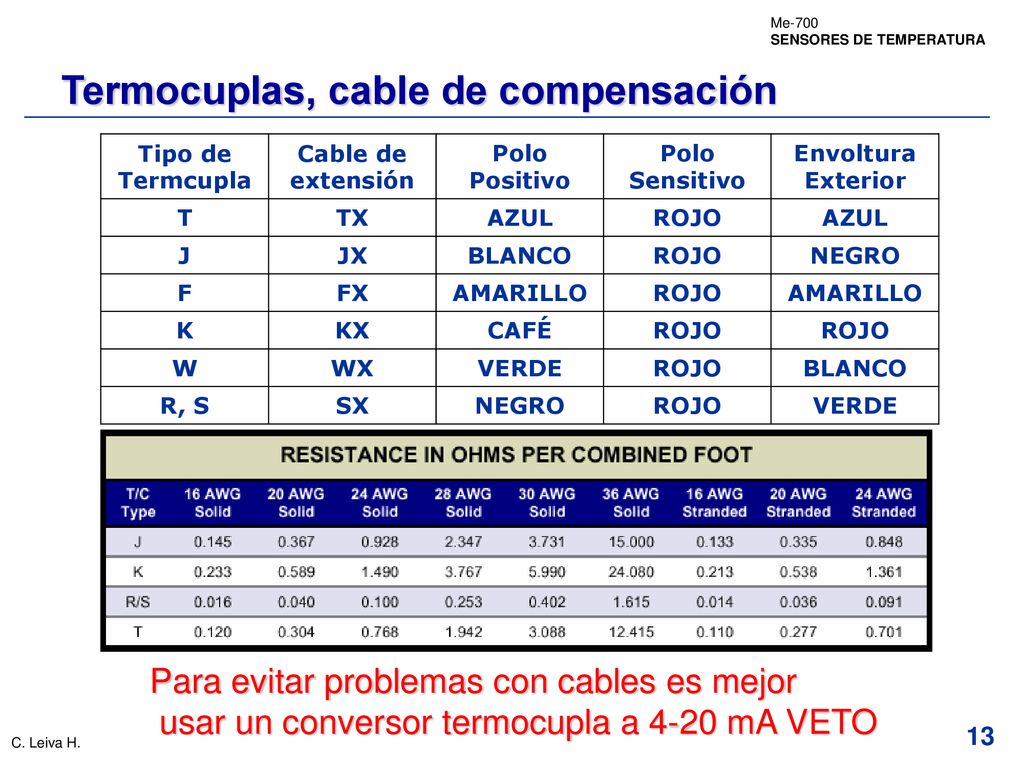

13 Termocuplas, cable de compensación
Tipo de Termcupla Cable de extensión Polo Positivo Sensitivo Envoltura Exterior T TX AZUL ROJO J JX BLANCO NEGRO F FX AMARILLO K KX CAFÉ W WX VERDE R, S SX Para evitar problemas con cables es mejor usar un conversor termocupla a 4-20 mA VETO

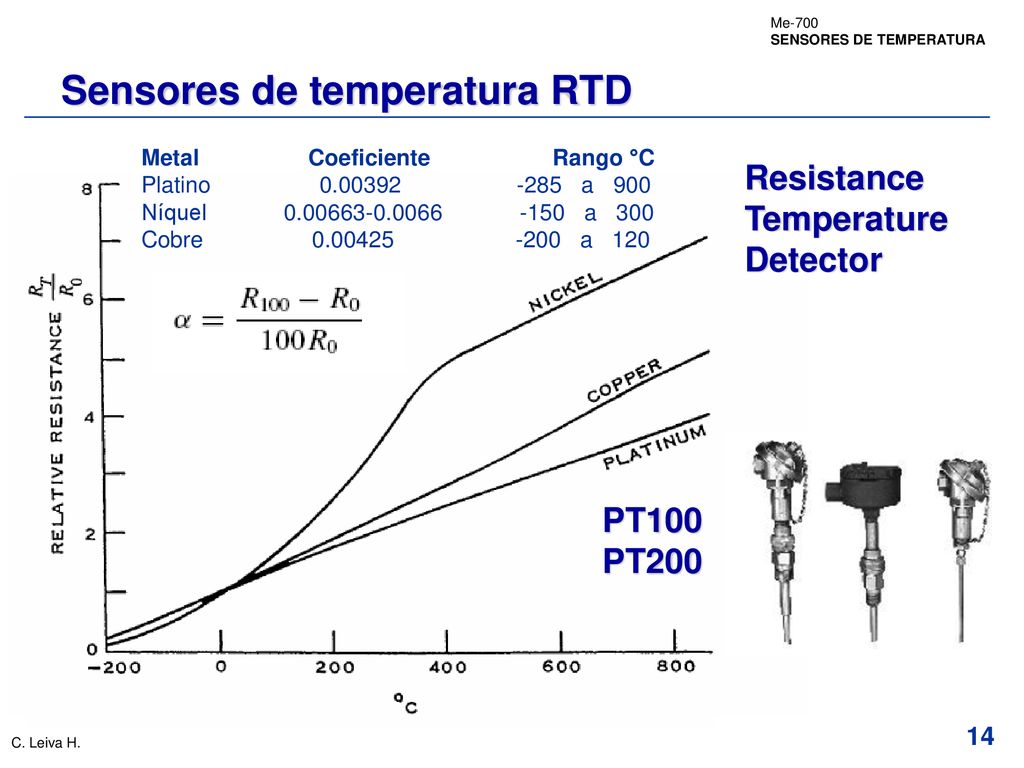

14 Sensores de temperatura RTD
Metal                 Coeficiente                   Rango °C Platino                                   -285   a   900 Níquel                        -150   a   300 Cobre                                    -200   a   120 Resistance Temperature Detector PT100 PT200

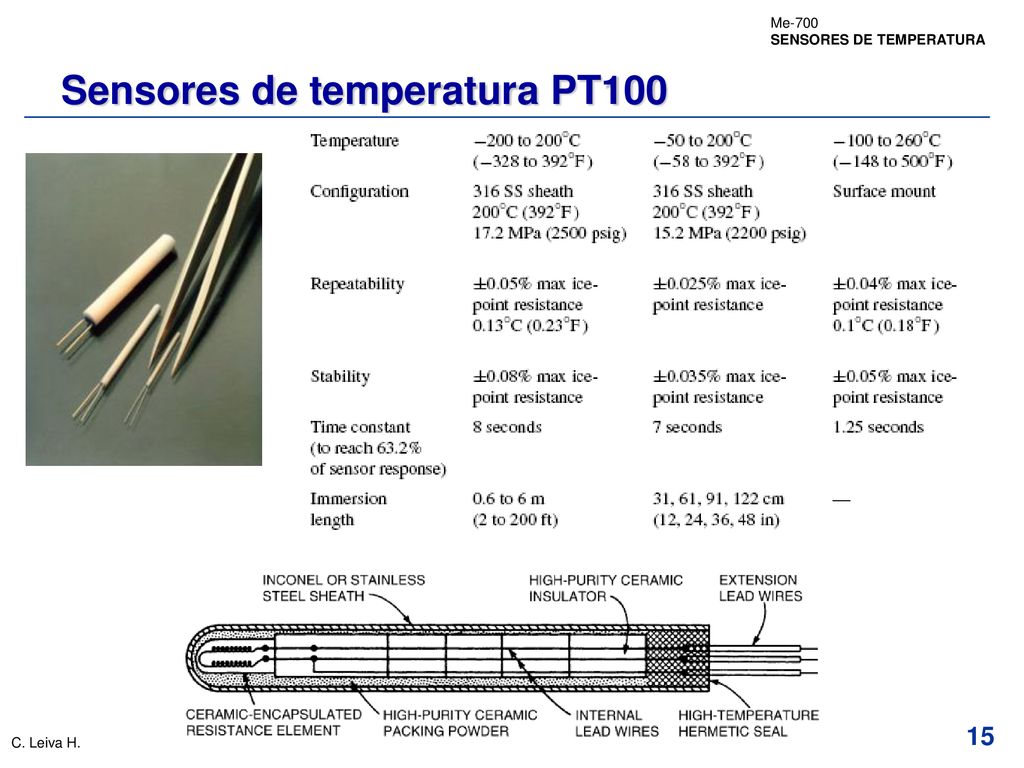

15 Sensores de temperatura PT100

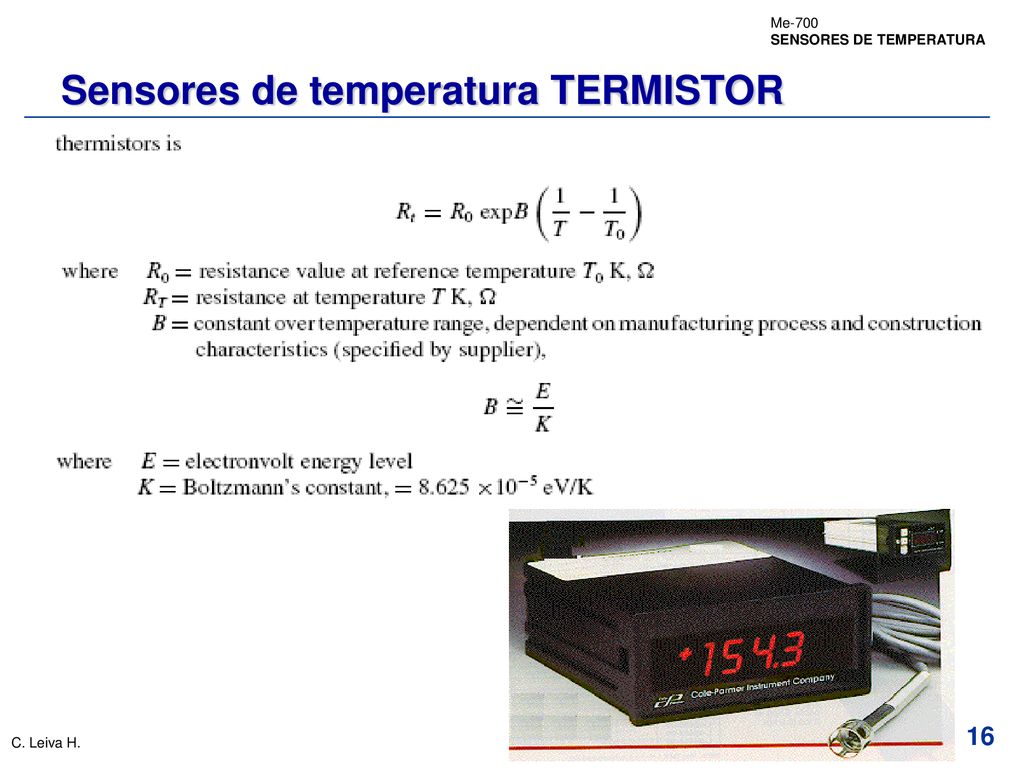

16 Sensores de temperatura TERMISTOR

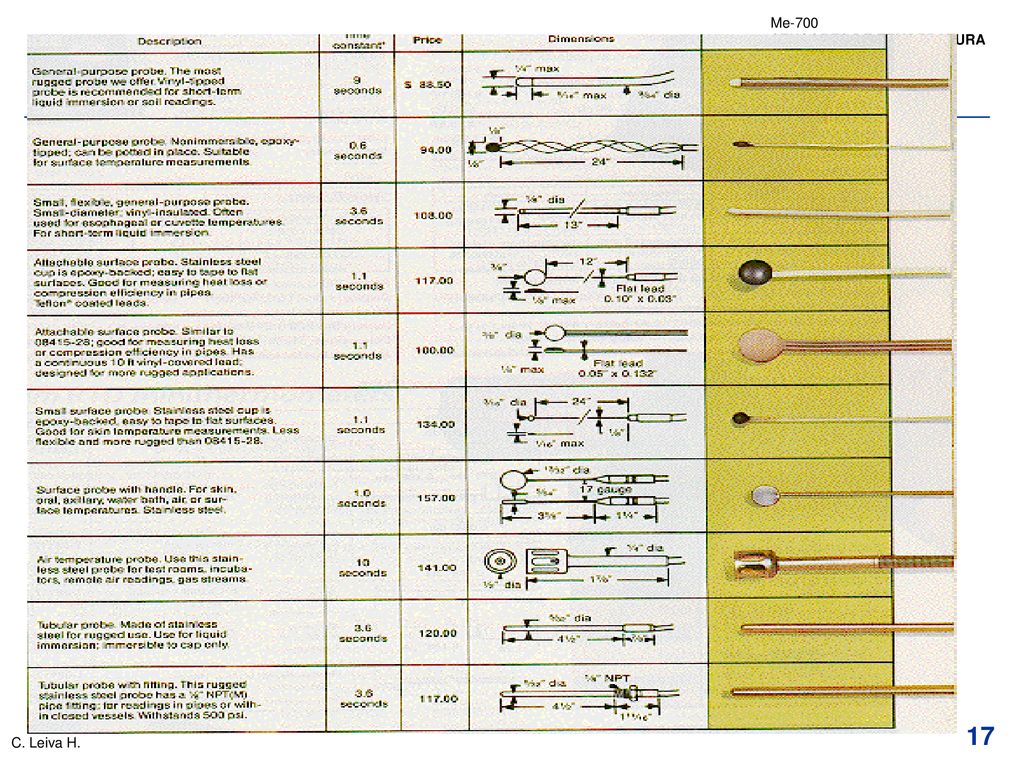

17 Tipos de Termistores

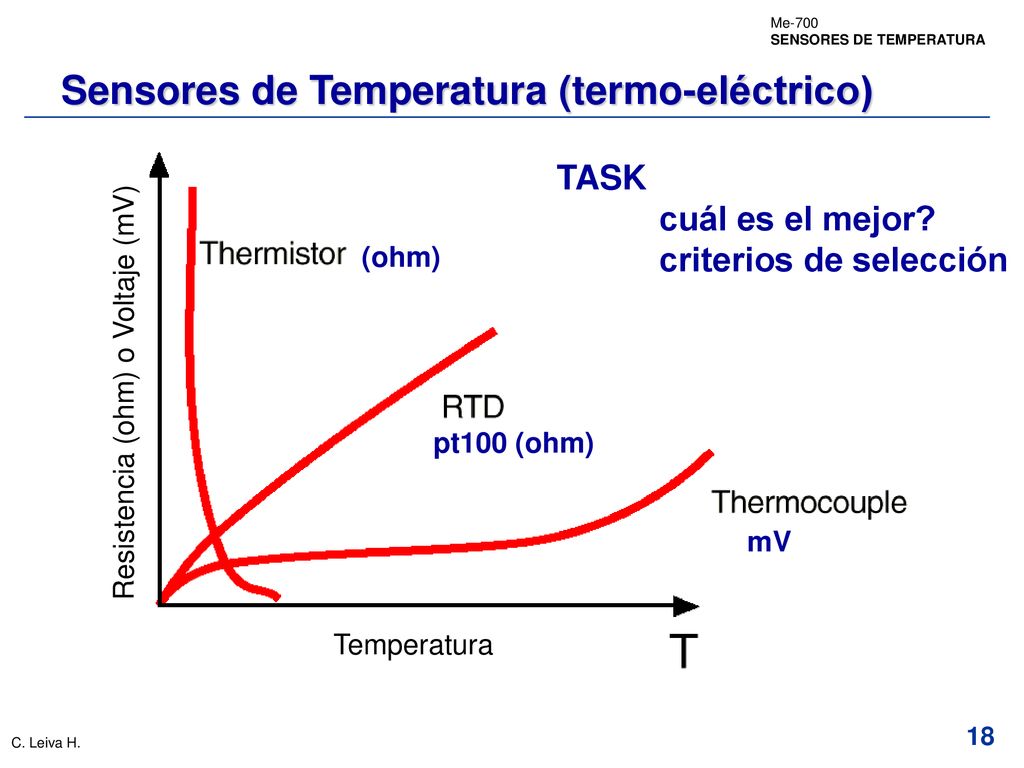

18 Sensores de Temperatura (termo-eléctrico)
TASK cuál es el mejor? criterios de selección (ohm) Resistencia (ohm) o Voltaje (mV) pt100 (ohm) mV Temperatura

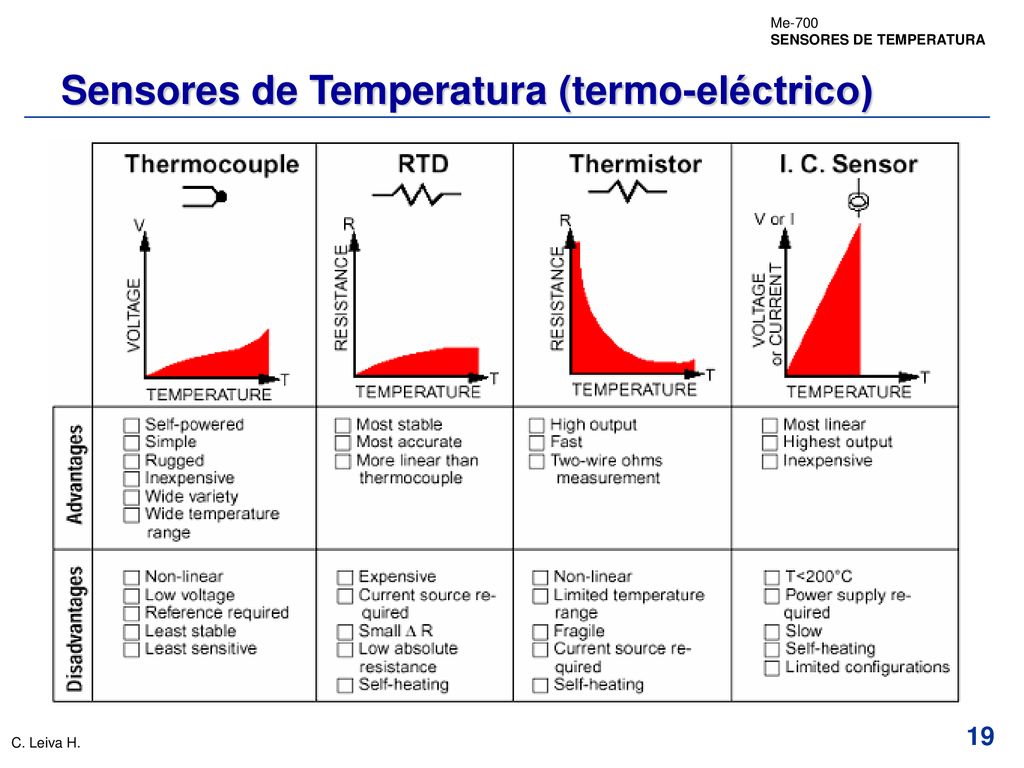

19 Sensores de Temperatura (termo-eléctrico)

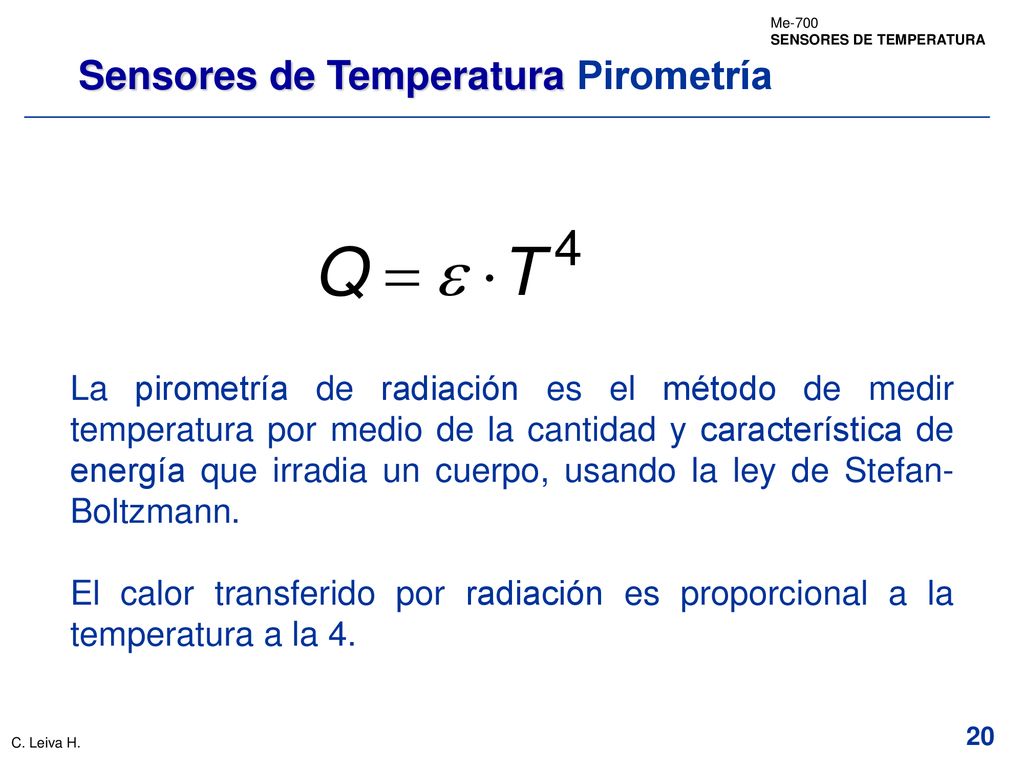

20 Sensores de Temperatura Pirometría
La pirometría de radiación es el método de medir temperatura por medio de la cantidad y característica de energía que irradia un cuerpo, usando la ley de Stefan-Boltzmann. El calor transferido por radiación es proporcional a la temperatura a la 4. Termocupla

21 Sensores de Temperatura por fusión o cambio de color
Conos pirométricos Son de forma piramidal y están compuestos por materiales cerámicos. Su deformación depende de la velocidad de transferencia de calor, por lo tanto no indican una temperatura definida sino una condición de transferencia de calor. Su aplicación principal es en la industria de la cerámica, y el rango va desde 585°C a 2015°C. Termocupla

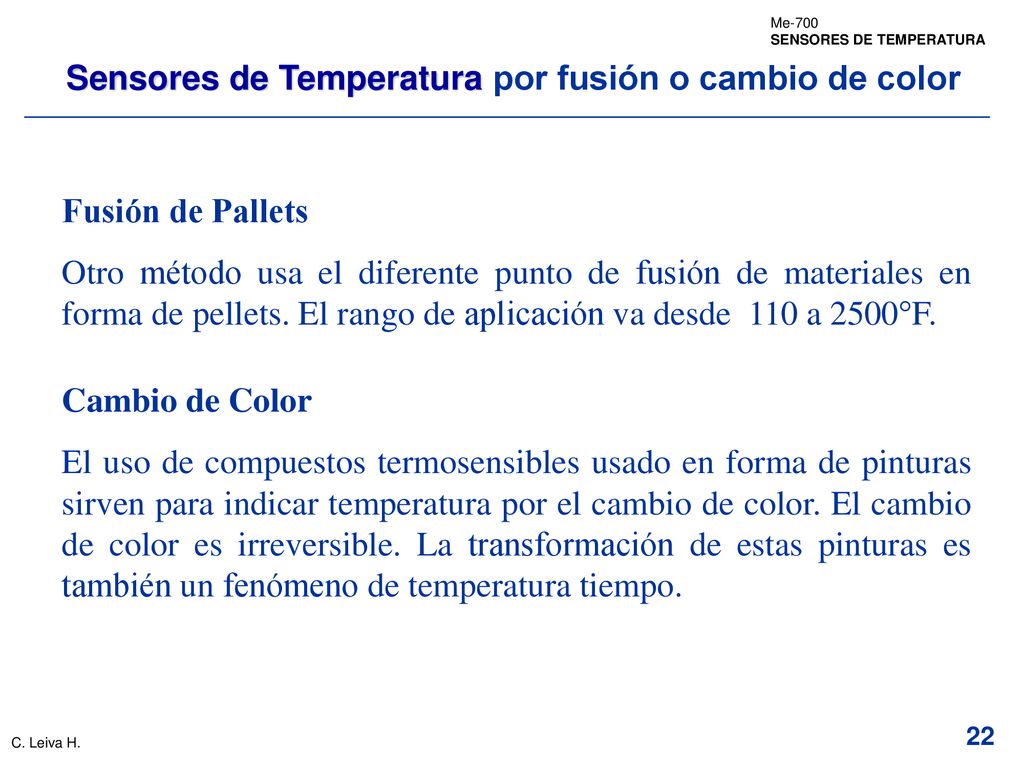

22 Sensores de Temperatura por fusión o cambio de color
Fusión de Pallets Otro método usa el diferente punto de fusión de materiales en forma de pellets. El rango de aplicación va desde 110 a 2500°F. Cambio de Color El uso de compuestos termosensibles usado en forma de pinturas sirven para indicar temperatura por el cambio de color. El cambio de color es irreversible. La transformación de estas pinturas es también un fenómeno de temperatura tiempo. Termocupla
