6. FLUJO ELÉCTRICO Cantidad de líneas de campo que atraviesa la superficie ds. θ La definición general de flujo eléctrico es:

2 El flujo eléctrico es una cantidad escalar y su signo depende de si entra o sale de la superficie.
Campo eléctrico S1 S2 El flujo eléctrico en la superficie S2 es positivo, las líneas de campo salen de la superficie El flujo eléctrico en la superficie S1 es negativo, las líneas de campo entran a la superficie

3 En general, el flujo neto para una superficie cerrada será:
El flujo neto es cero si no hay cargas dentro de la superficie (Figura N°1). Figura N° 1

4 Si hay carga adentro, el flujo neto es proporcional a la carga neta
Si hay carga adentro, el flujo neto es proporcional a la carga neta. Mire las cuatro superficies en la figura N° 2 y es fácil entender por qué esto es así. Figura N° 2

5 Ejemplo 1.- Una carga puntual q está situada en el centro de una superficie esférica de radio R. Calcula el flujo neto de campo eléctrico a través de dicha superficie. El campo eléctrico creado por una carga puntual viene dado por q R En la superficie de la esfera se cumple que r = R, luego

6 Flujo total Independiente de R

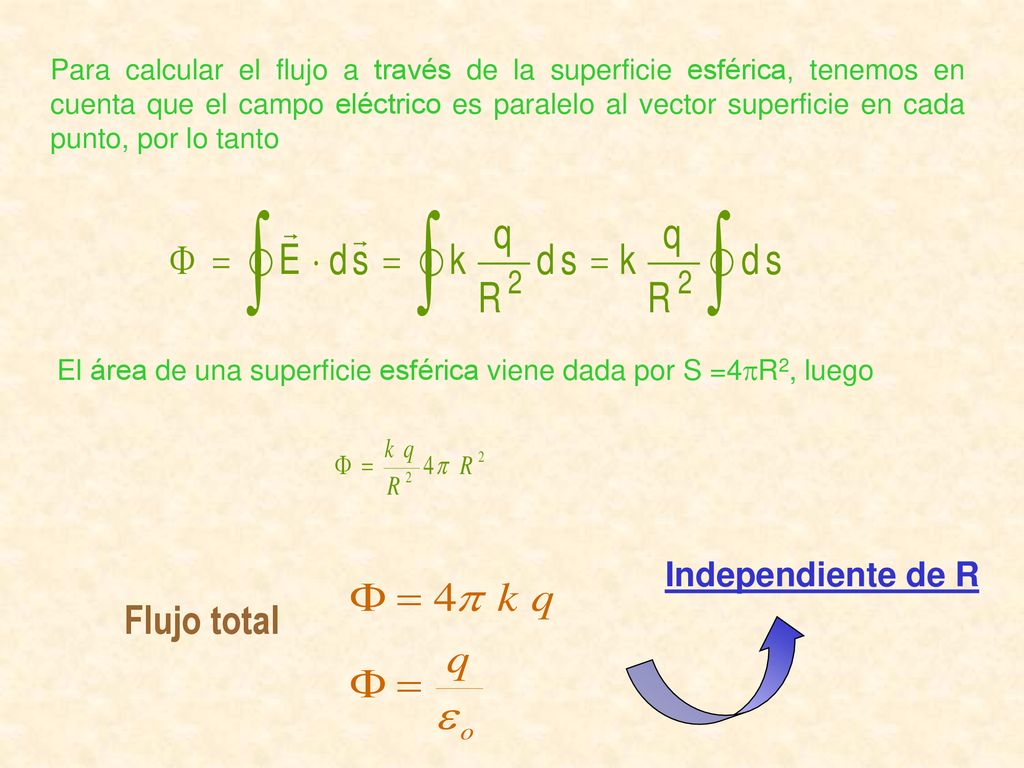

Para calcular el flujo a través de la superficie esférica, tenemos en cuenta que el campo eléctrico es paralelo al vector superficie en cada punto, por lo tanto El área de una superficie esférica viene dada por S =4pR2, luego Independiente de R Flujo total

7 Ejemplo 2.- Supongamos un cilindro de radio R colocado en el seno de un campo eléctrico uniforme con su eje paralelo al campo. Calcula el flujo de campo eléctrico a través de la superficie cerrada. El flujo total es la suma de tres términos, dos que corresponden a las bases (b1 y b2) mas el que corresponde a la superficie cilíndrica. En ésta última el flujo es cero ya que los vectores superficie y campo son perpendiculares. Así b1 b2 El flujo sólo es proporcional a la carga que encierra una superficie, no a la forma de dicha superficie.

8 7. LEY DE GAUSS Esta ley da una relación general entre el flujo de campo eléctrico a través de una superficie cerrada y la carga encerrada por ella. Ya hemos visto que el flujo neto a través de una superficie esférica viene dado por Vamos a comprobar que este flujo es independiente de la forma de la distribución. Sólo depende de la carga que haya en el interior.

9 Consideremos varias superficies centradas en una esférica que contiene una carga q.
El flujo a través de la superficie esférica es Como el número de líneas que atraviesan las tres superficies es el mismo, se cumple que Por lo tanto el flujo es independiente de la forma de la superficie.

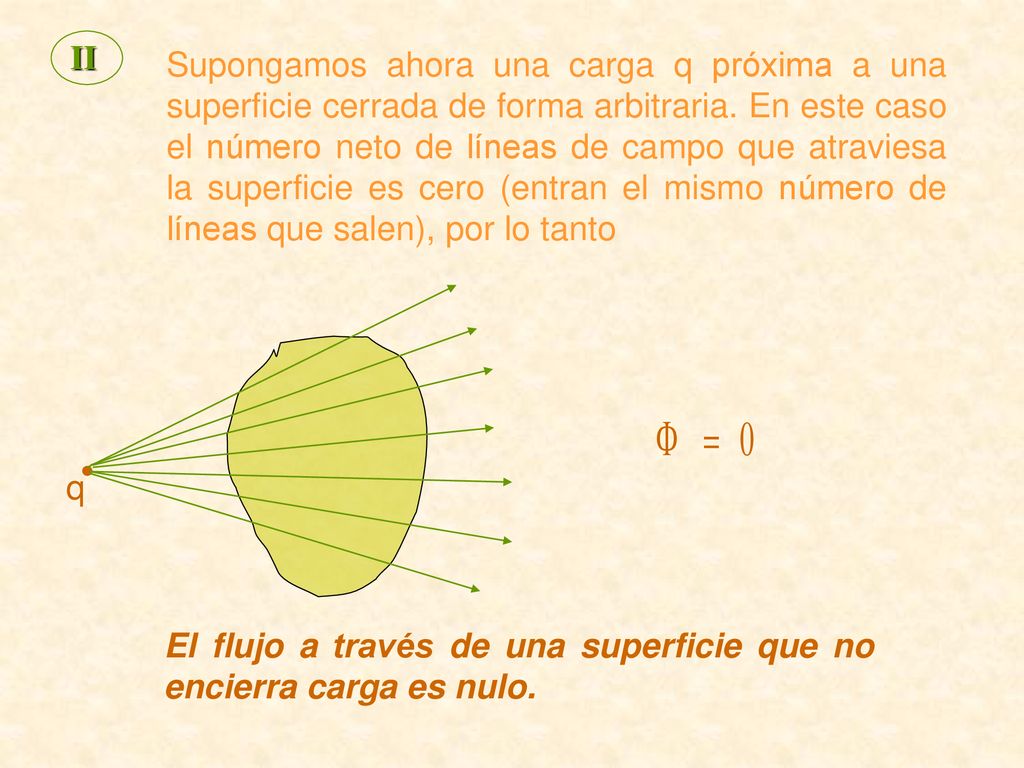

10 II Supongamos ahora una carga q próxima a una superficie cerrada de forma arbitraria. En este caso el número neto de líneas de campo que atraviesa la superficie es cero (entran el mismo número de líneas que salen), por lo tanto q El flujo a través de una superficie que no encierra carga es nulo.

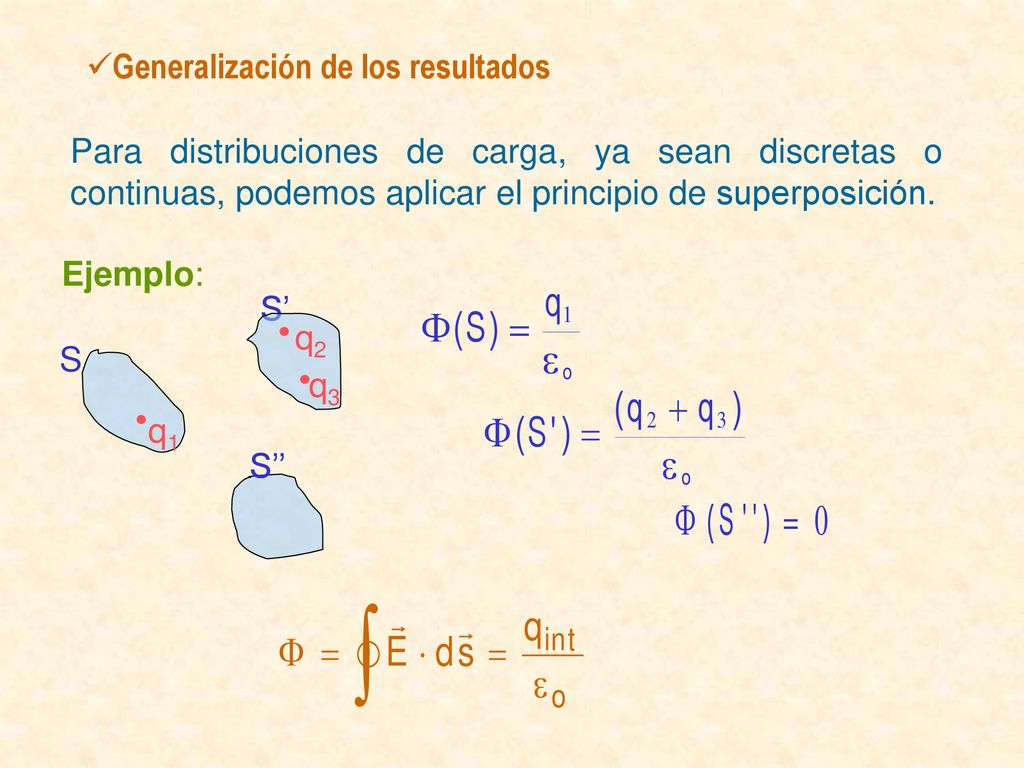

11 Generalización de los resultados
Para distribuciones de carga, ya sean discretas o continuas, podemos aplicar el principio de superposición. Ejemplo: S’ q1 q2 q3 S S’’

12 en todos los puntos de la superficie

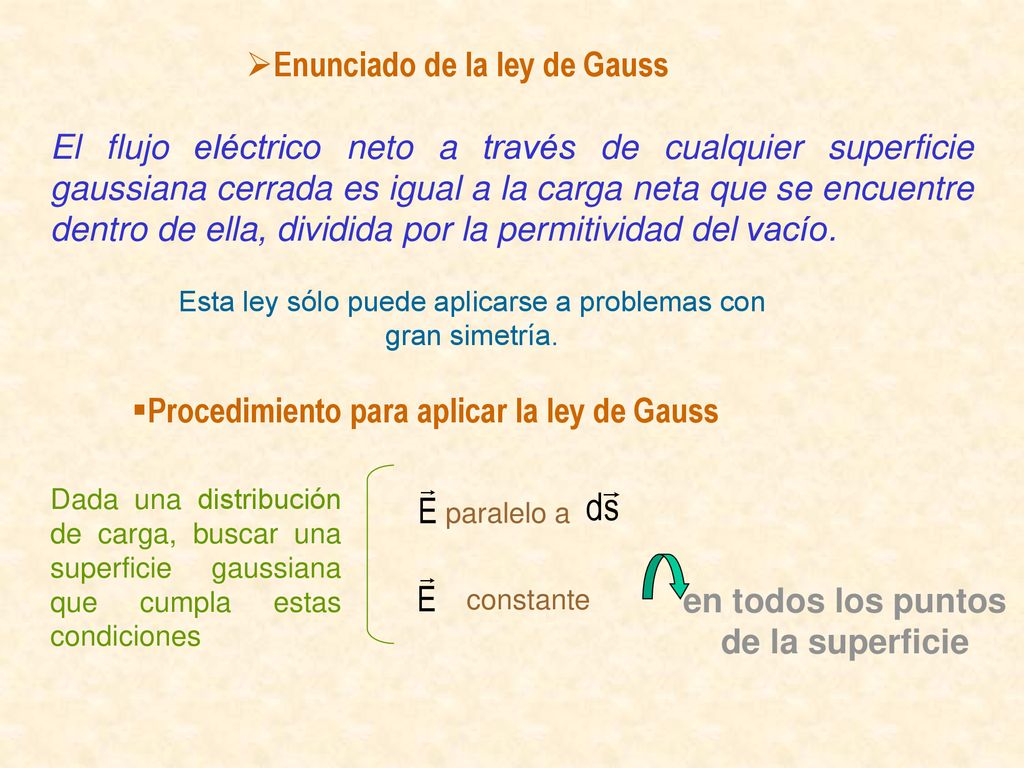

Enunciado de la ley de Gauss El flujo eléctrico neto a través de cualquier superficie gaussiana cerrada es igual a la carga neta que se encuentre dentro de ella, dividida por la permitividad del vacío. Esta ley sólo puede aplicarse a problemas con gran simetría. Procedimiento para aplicar la ley de Gauss Dada una distribución de carga, buscar una superficie gaussiana que cumpla estas condiciones paralelo a constante en todos los puntos de la superficie

13 El flujo eléctrico a través de una superficie cerrada viene dado por
Si la superficie cerrada gaussiana cumple las dos condiciones anteriores S es el área de la superficie gaussiana Por lo tanto qint es la carga encerrada en dicha superficie

14 Ejemplo 1: Campo eléctrico próximo a un plano infinito de carga.
Φtotal = EA cos 0° + EA cos 0°

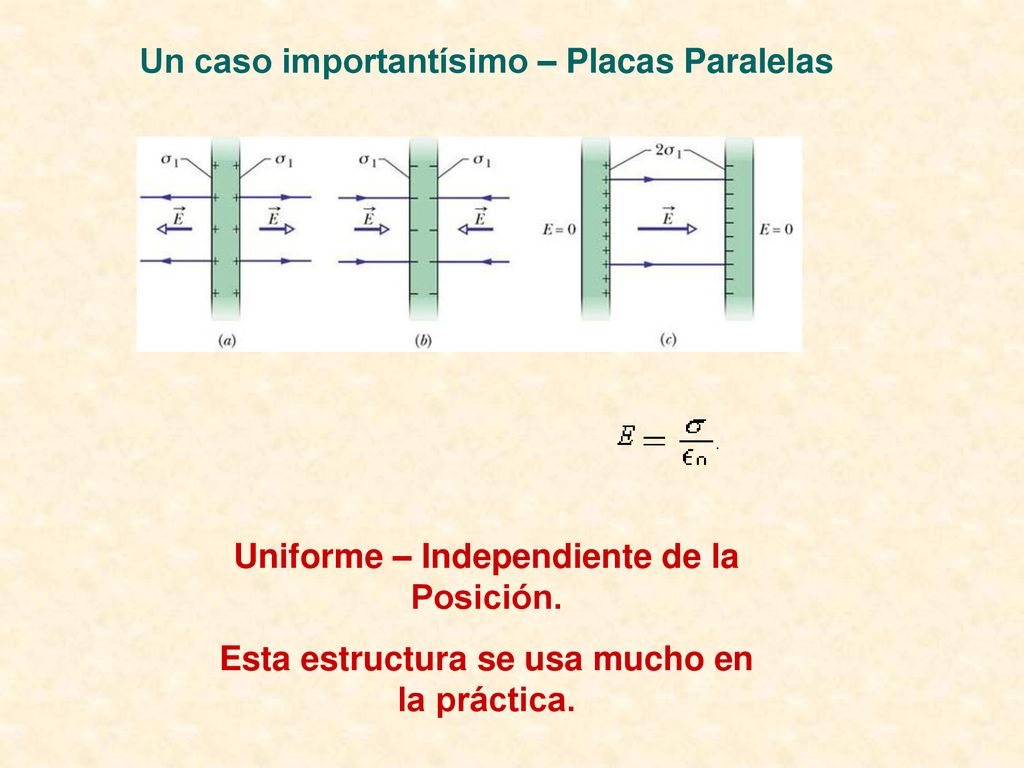

15 Un caso importantísimo – Placas Paralelas
Uniforme – Independiente de la Posición. Esta estructura se usa mucho en la práctica.

16 Ejemplo 2: Campo eléctrico a una distancia r de una carga lineal infinitamente larga de densidad de carga uniforme λ.

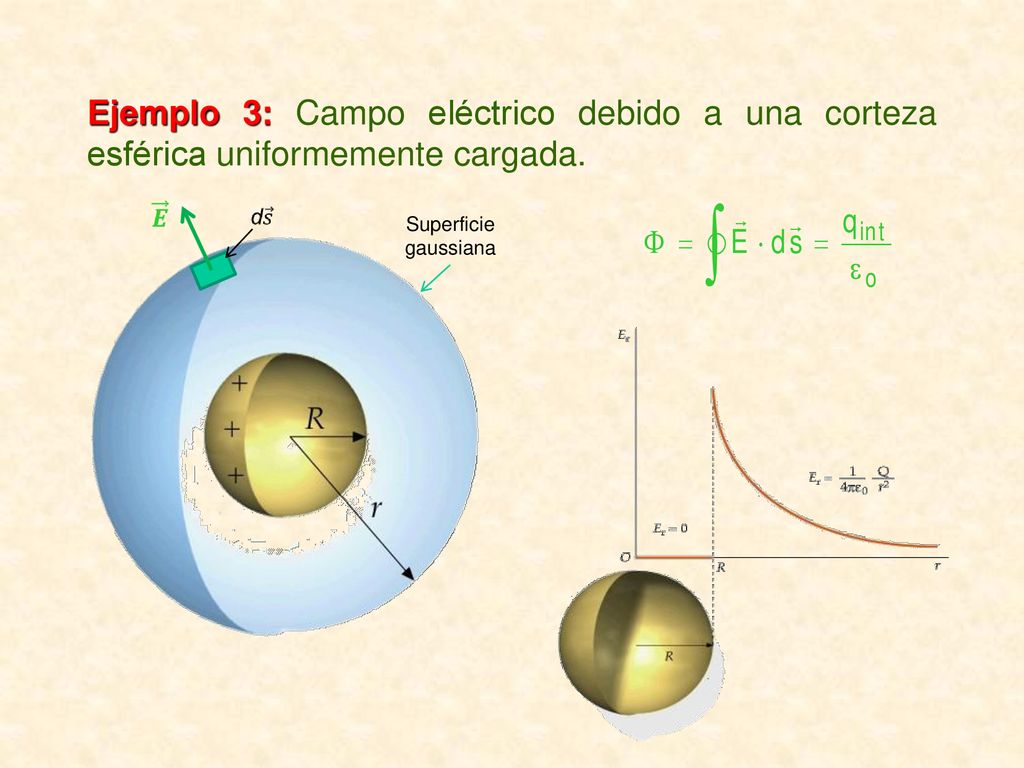

17 Ejemplo 3: Campo eléctrico debido a una corteza esférica uniformemente cargada.
Superficie gaussiana

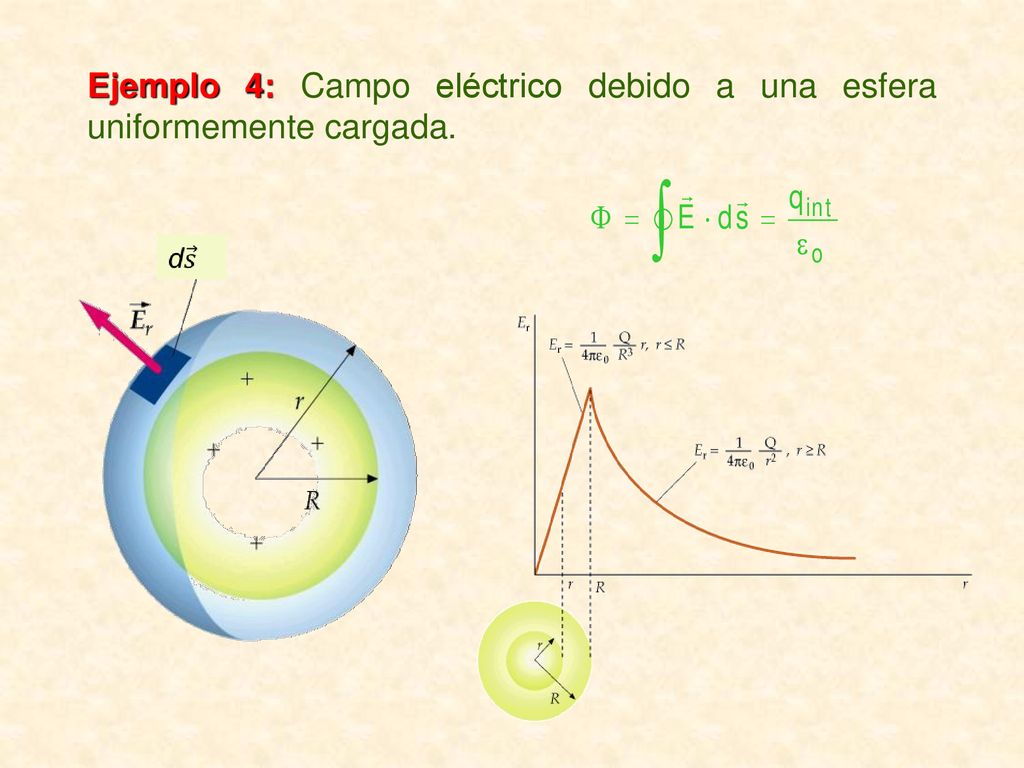

18 Ejemplo 4: Campo eléctrico debido a una esfera uniformemente cargada.

19 Conductores en equilibrio electrostático

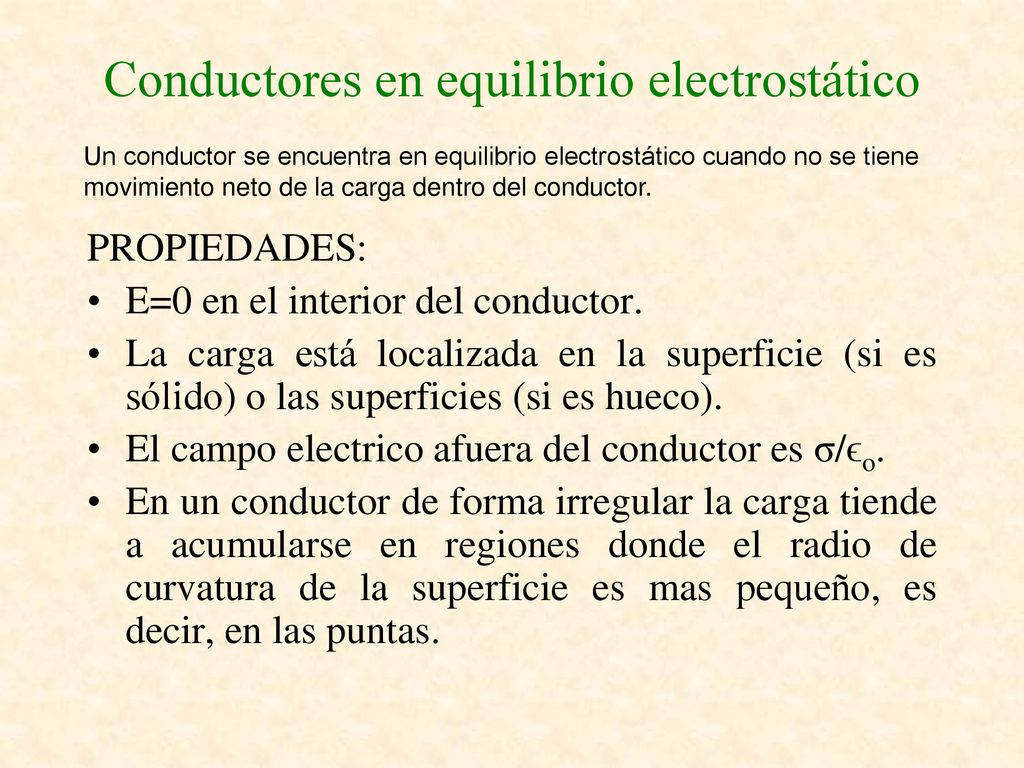

Un conductor se encuentra en equilibrio electrostático cuando no se tiene movimiento neto de la carga dentro del conductor. PROPIEDADES: E=0 en el interior del conductor. La carga está localizada en la superficie (si es sólido) o las superficies (si es hueco). El campo electrico afuera del conductor es σ/ϵo. En un conductor de forma irregular la carga tiende a acumularse en regiones donde el radio de curvatura de la superficie es mas pequeño, es decir, en las puntas.

20 Para un conductor, E=0 en el interior del conductor.
Un conductor hueco la carga está en las superficies ya sea externa o interna o ambas.
