CTIC Diseño de LAN Semestre 3 Capítulo 1 Universidad Don Bosco Jorge Vásquez

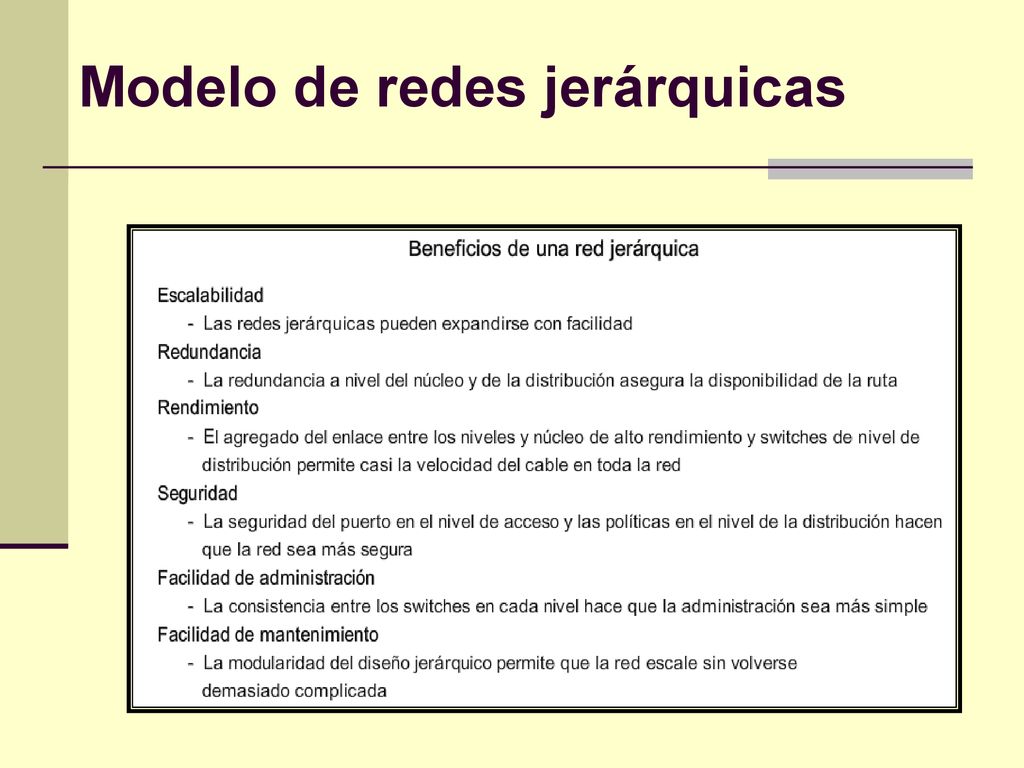

2 Modelo de redes jerárquicas
El diseño de redes jerárquicas implica la división de la red en capas independientes. La separación de las diferentes funciones existentes en una red hace que el diseño de la red se vuelva modular y esto facilita la escalabilidad y el rendimiento. El modelo de diseño jerárquico típico se separa en tres capas: capa de acceso, capa de distribución y capa núcleo.

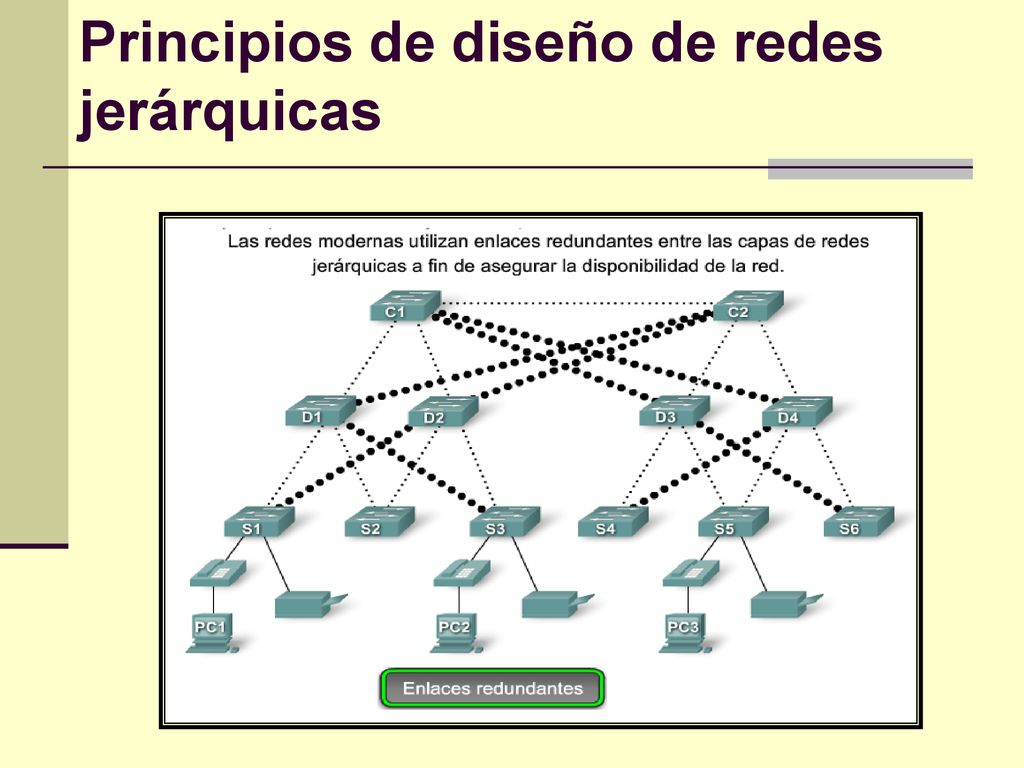

3 Principios de diseño de redes jerárquicas

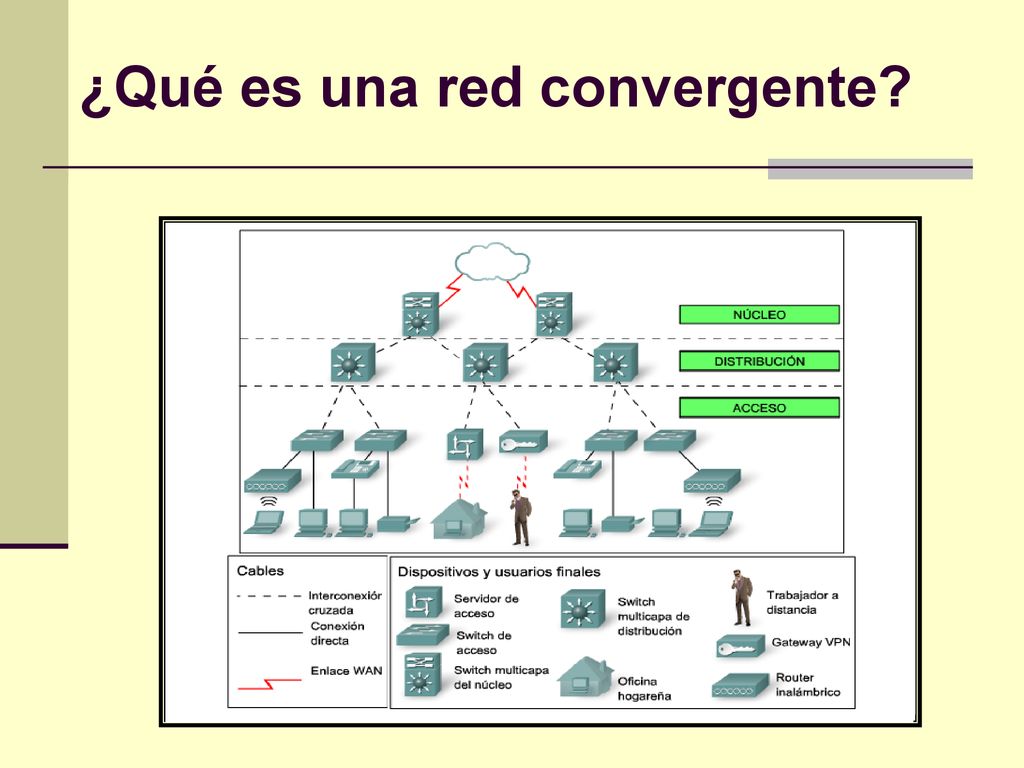

4 ¿Qué es una red convergente?
La convergencia es el proceso de combinación de las comunicaciones con voz y video en una red de datos. El equipo antiguo obstaculizó en cierta medida el proceso de convergencia. La convergencia de redes de voz, video y datos se ha vuelto muy popular recientemente en el mercado empresarial pequeño y mediano debido a los avances en la tecnología. Un beneficio de una red convergente es la existencia de sólo una red para administrar.

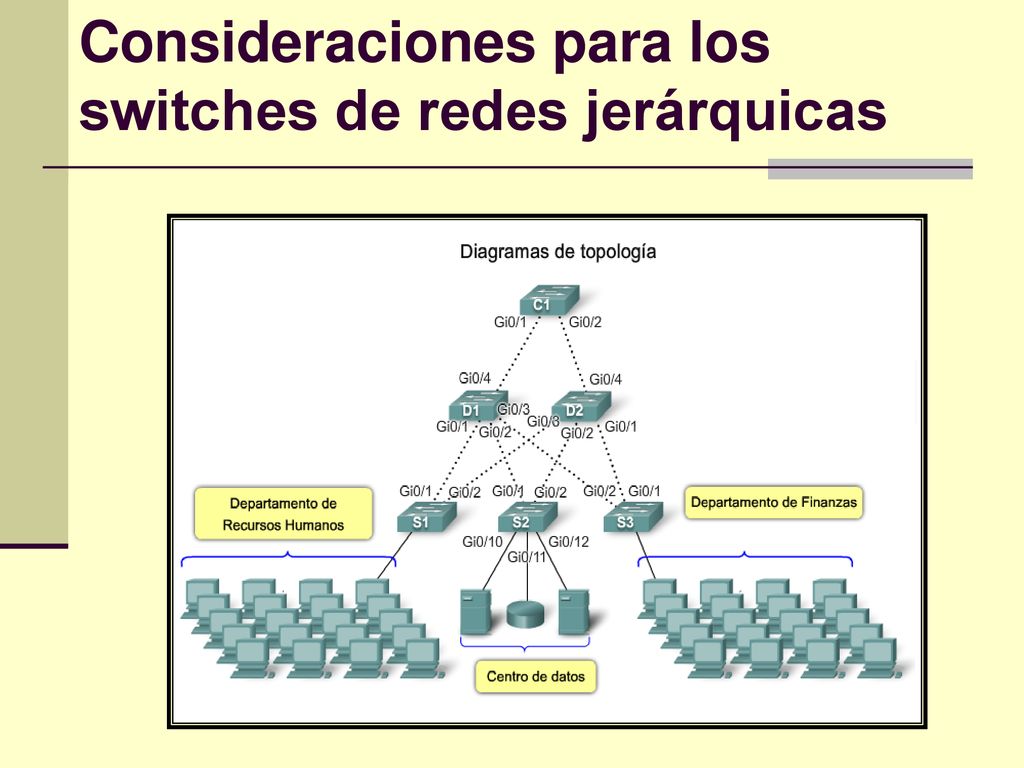

5 Consideraciones para los switches de redes jerárquicas
Para seleccionar el switch apropiado para una capa en una red jerárquica, es necesario conocer los flujos de tráfico, las comunidades de usuario, los servidores etc. Todos los datos de la red contribuyen con el tráfico, independientemente de su propósito u origen. Al analizar el tráfico en una red, se debe considerar dónde se ubican los medios de almacenamiento y los servidores de datos para determinar el impacto del tráfico en la red.

6 Características de los switches

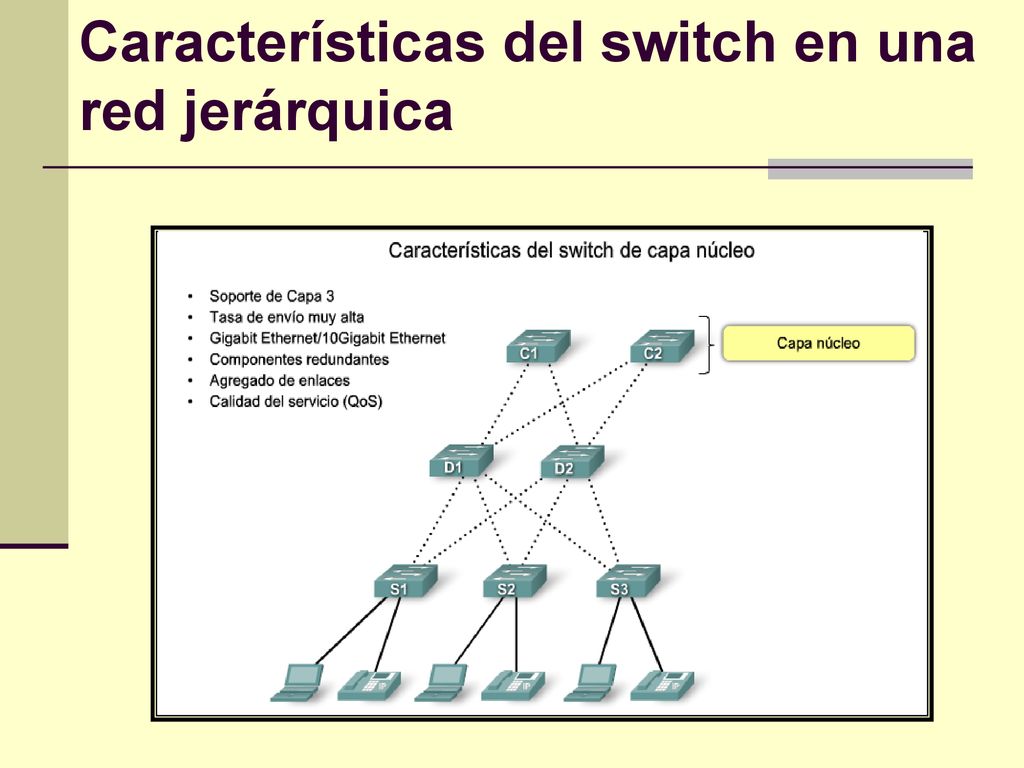

7 Características del switch en una red jerárquica

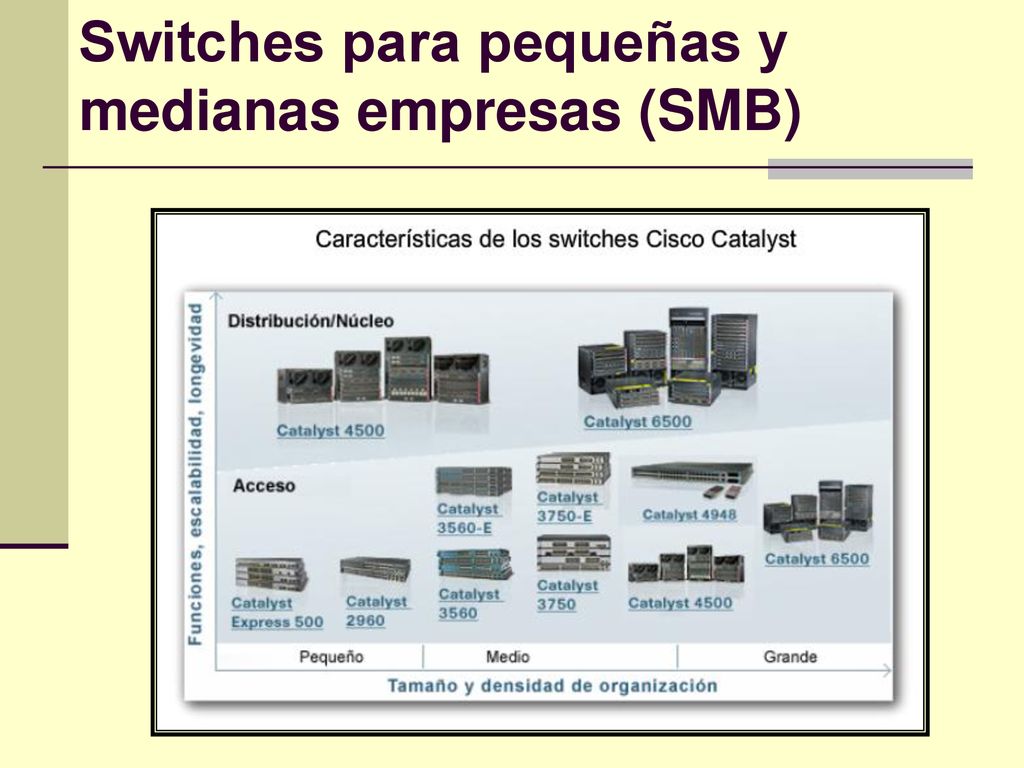

8 Switches para pequeñas y medianas empresas (SMB)

9 Actividad 1.2.4

10 Actividad 1.3.1

11 Actividad 1.3.2

12 Actividad 1.3.3

13 Actividad 1.4.1
