1 Características de imágenes digitales
Ver páginas del texto, y

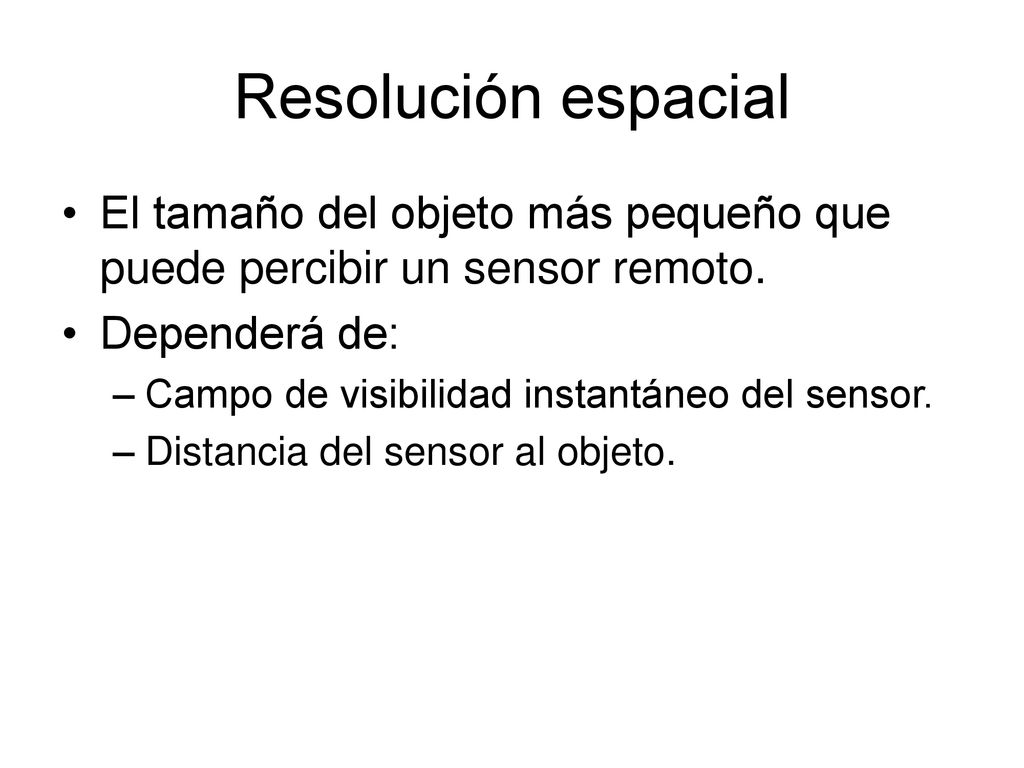

2 Resolución espacial El tamaño del objeto más pequeño que puede percibir un sensor remoto. Dependerá de: Campo de visibilidad instantáneo del sensor. Distancia del sensor al objeto.

3 Campo de visibilidad instantáneo

4 Resolución (espacial)
Baja resolución Alta resolución

5 MSS4 (pixel = 80 m)

6 TM4 (pixel = 30m)

7 IKONOS (pixel = 1 m)

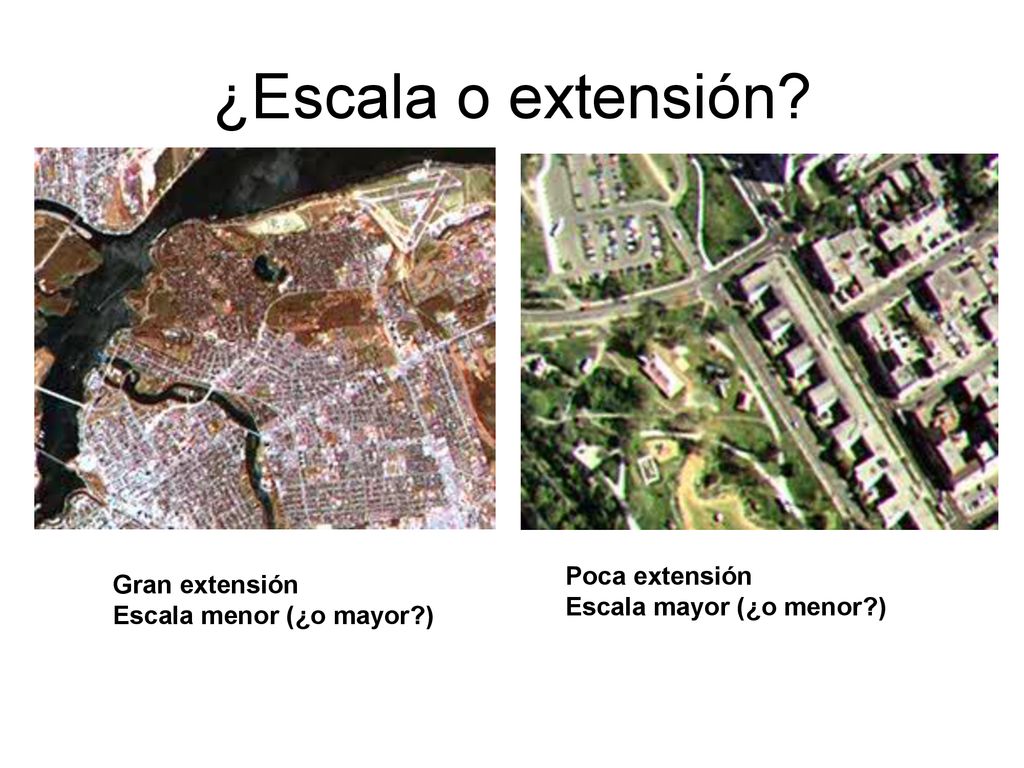

8 ¿Escala o extensión? Poca extensión Gran extensión
Escala mayor (¿o menor?) Gran extensión Escala menor (¿o mayor?)

9 Confusión con escala En geografía: se refiere a la proporción de unidades en mapa con respecto a unidades en el terreno. 1:20,000 es mayor que 1:30,000 En ecología: se refiere a extensión de terreno cubierta por estudio. 1:20,000 es menor que 1:30,000 Preferible utilizar “escala” en términos de proporción, y “extensión” para tamaño.

10 Resolución espectral Los objetos reflejan en una variedad amplia y continua de largos de onda. Los sensores detectan en intervalos de largos de onda. Resolución espectral = Habilidad de un sensor para distinguir la reflectividad en intervalos cortos de energía electromagnética.

11 Resolución espectral Baja Alta Intervalos de reflectancia
medidos por sensores Curvas de reflectancia

12 Resolución radiométrica
Habilidad del sensor para discriminar pequeñas diferencias en reflectividad.

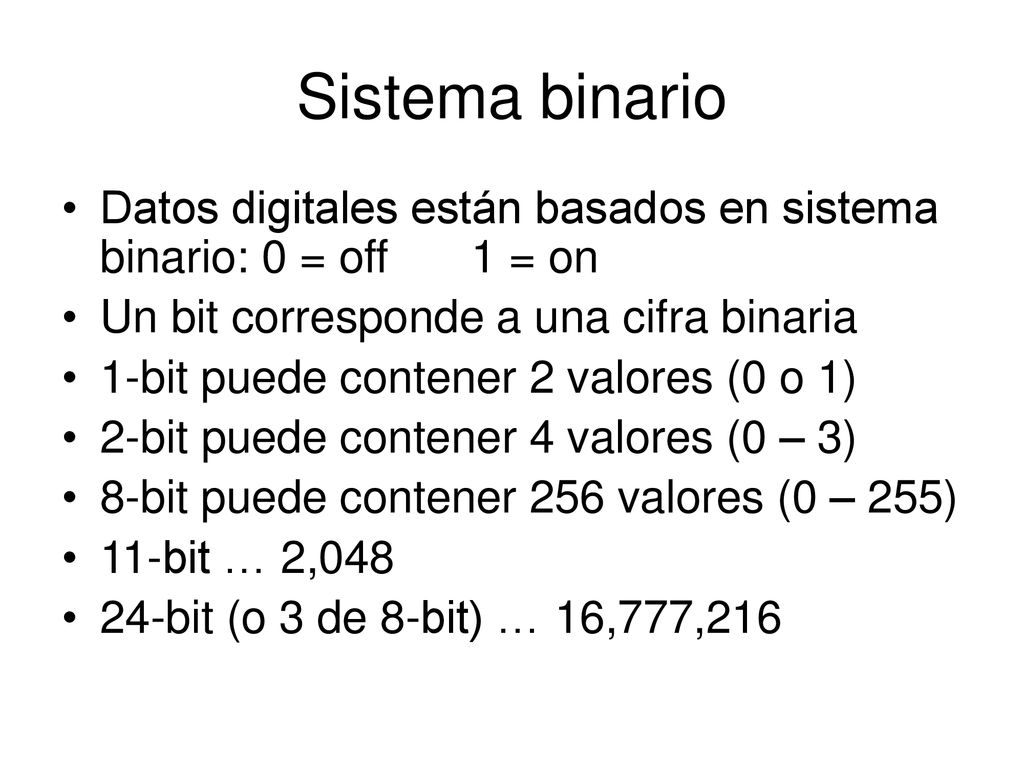

13 Sistema binario Datos digitales están basados en sistema binario: 0 = off 1 = on Un bit corresponde a una cifra binaria 1-bit puede contener 2 valores (0 o 1) 2-bit puede contener 4 valores (0 – 3) 8-bit puede contener 256 valores (0 – 255) 11-bit … 2,048 24-bit (o 3 de 8-bit) … 16,777,216

14 Resolución radiométrica
Sensores que perciben en 8-bit tienen mayor resolución radiométrica que sensores que perciben en 2-bit. 2-bit 8-bit

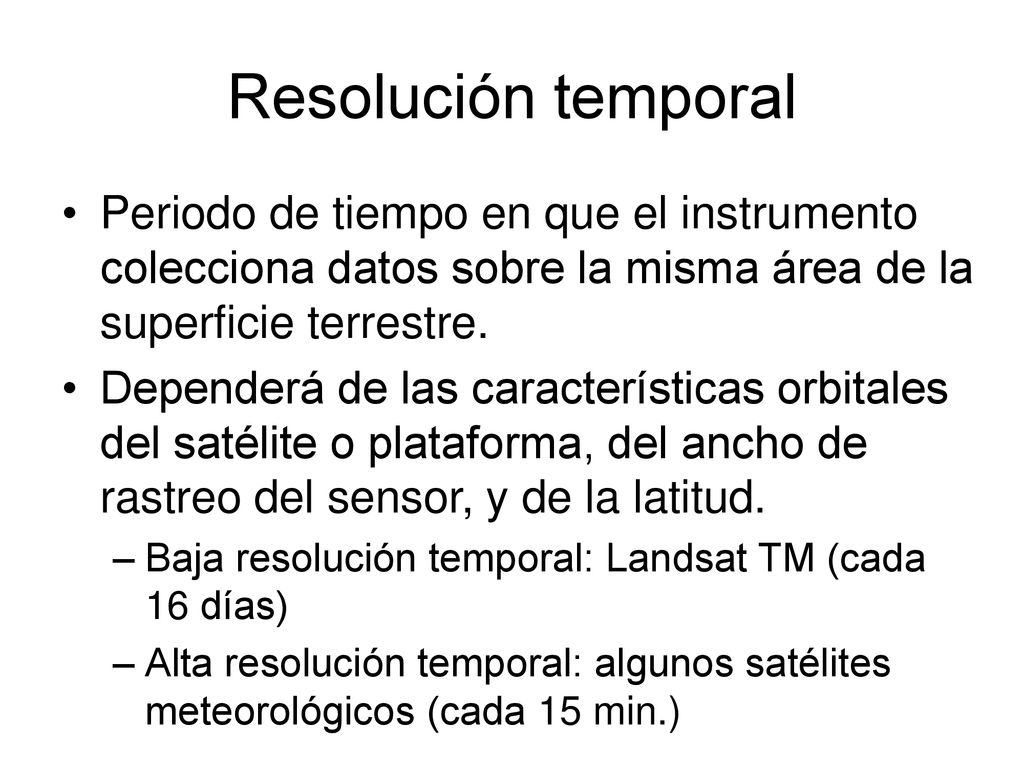

15 Resolución temporal Periodo de tiempo en que el instrumento colecciona datos sobre la misma área de la superficie terrestre. Dependerá de las características orbitales del satélite o plataforma, del ancho de rastreo del sensor, y de la latitud. Baja resolución temporal: Landsat TM (cada 16 días) Alta resolución temporal: algunos satélites meteorológicos (cada 15 min.)
