El núcleo del sistema operativo

Presentación del tema: "El núcleo del sistema operativo"— Transcripción de la presentación:

1 El núcleo del sistema operativo
Rina Arauz

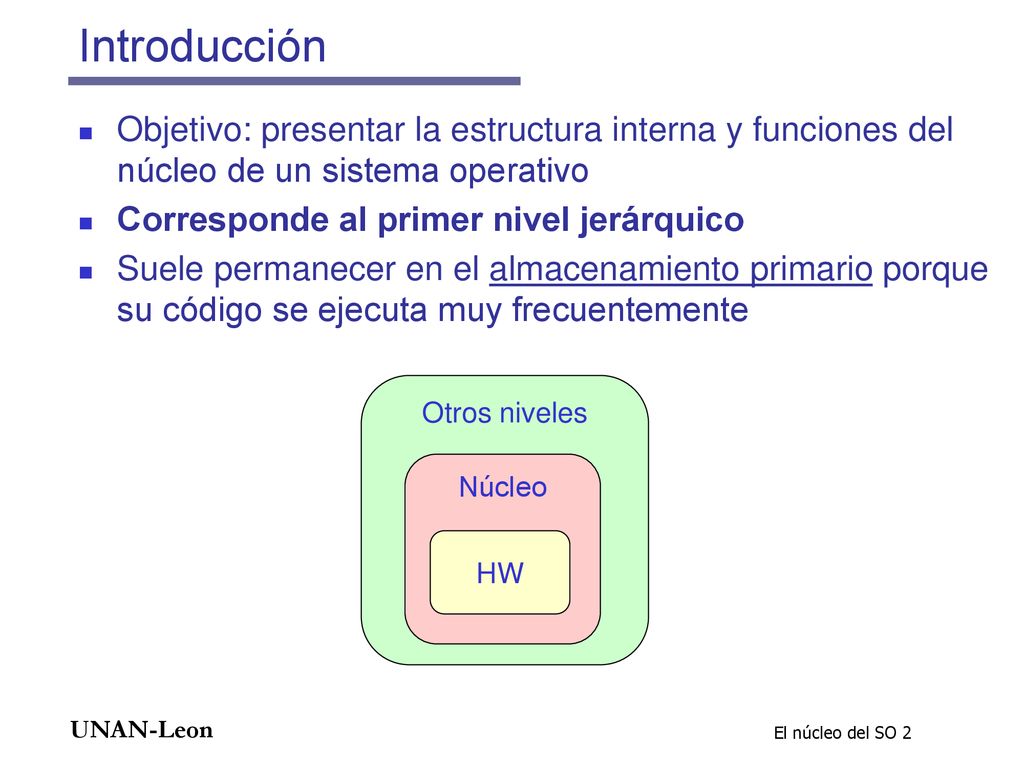

2 Introducción Objetivo: presentar la estructura interna y funciones del núcleo de un sistema operativo Corresponde al primer nivel jerárquico Suele permanecer en el almacenamiento primario porque su código se ejecuta muy frecuentemente Otros niveles Núcleo HW

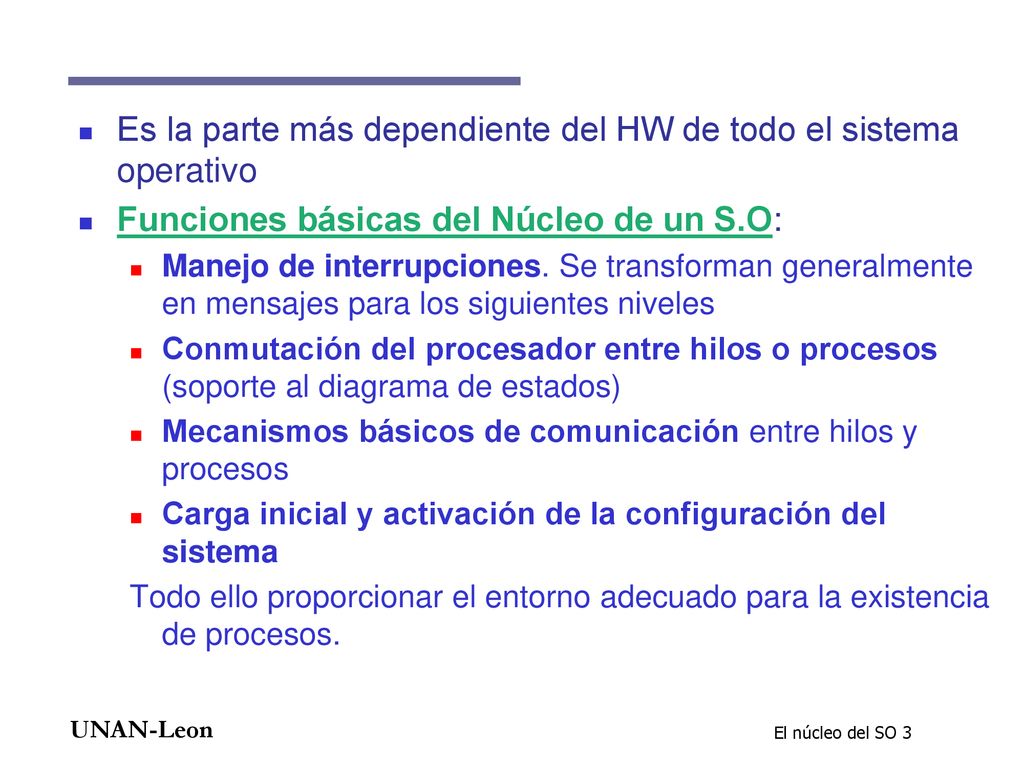

3 Es la parte más dependiente del HW de todo el sistema operativo
Funciones básicas del Núcleo de un S.O: Manejo de interrupciones. Se transforman generalmente en mensajes para los siguientes niveles Conmutación del procesador entre hilos o procesos (soporte al diagrama de estados) Mecanismos básicos de comunicación entre hilos y procesos Carga inicial y activación de la configuración del sistema Todo ello proporcionar el entorno adecuado para la existencia de procesos.

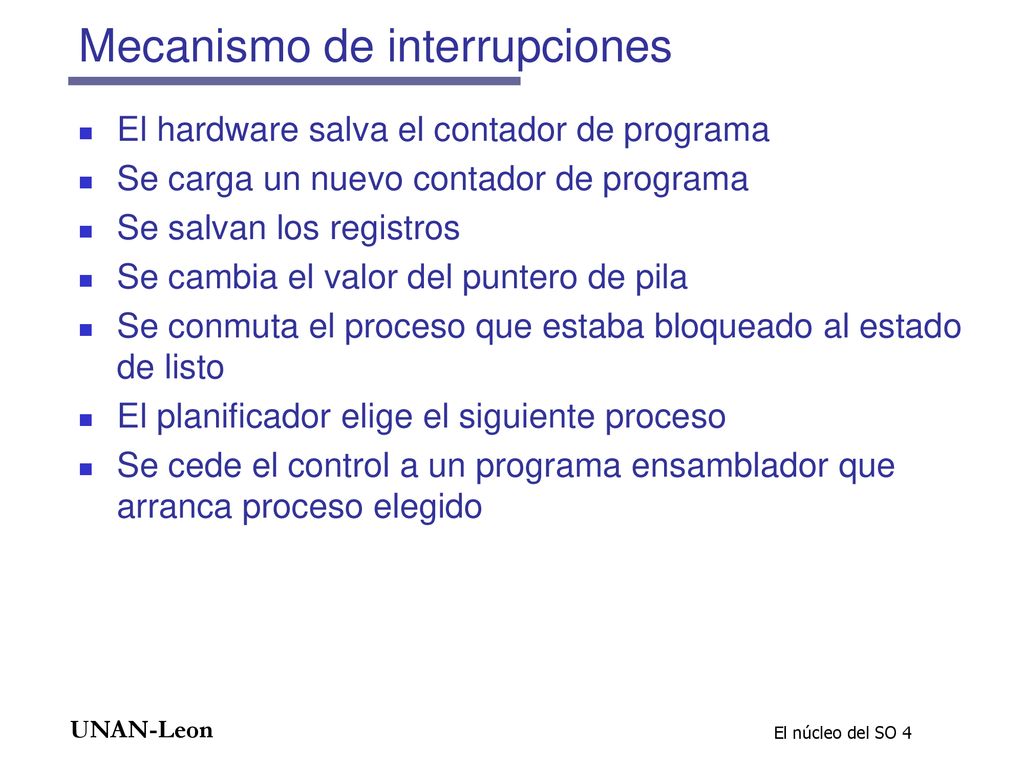

4 Mecanismo de interrupciones
El hardware salva el contador de programa Se carga un nuevo contador de programa Se salvan los registros Se cambia el valor del puntero de pila Se conmuta el proceso que estaba bloqueado al estado de listo El planificador elige el siguiente proceso Se cede el control a un programa ensamblador que arranca proceso elegido

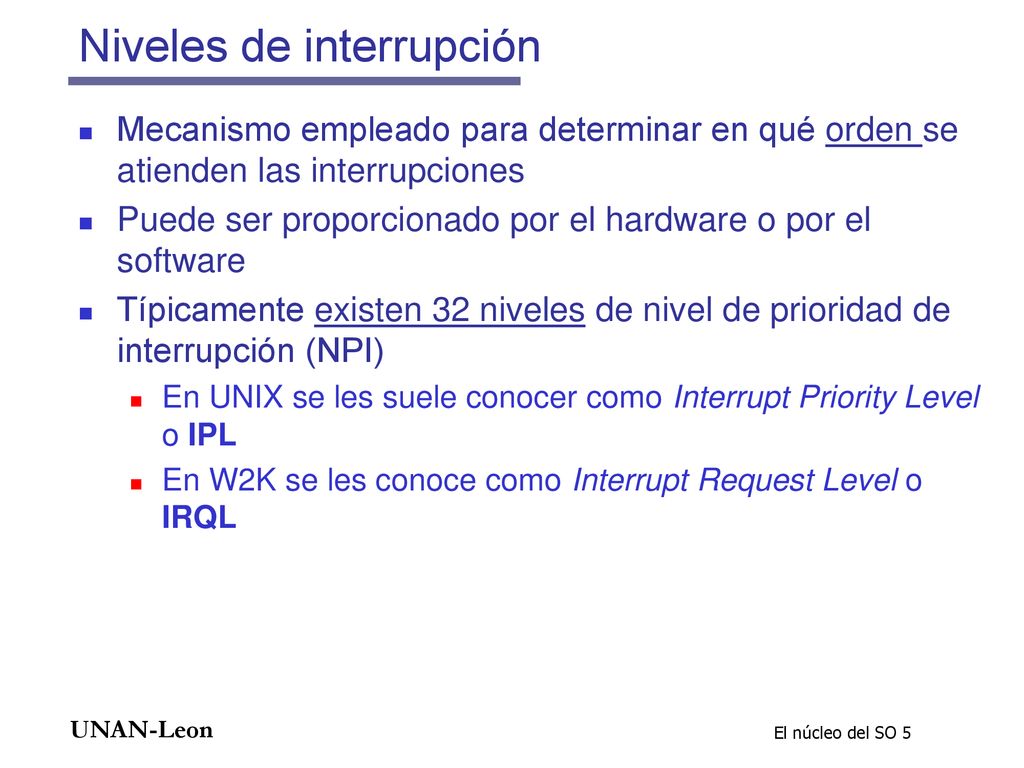

5 Niveles de interrupción
Mecanismo empleado para determinar en qué orden se atienden las interrupciones Puede ser proporcionado por el hardware o por el software Típicamente existen 32 niveles de nivel de prioridad de interrupción (NPI) En UNIX se les suele conocer como Interrupt Priority Level o IPL En W2K se les conoce como Interrupt Request Level o IRQL

6 Diagrama de manejo de interrupciones
Interrupción ¿Nuevo NPI > actual NPI? No Guardar interrupción Sí Crear un nuevo contexto Guardar el CP y lo flags NPI = nuevo NPI Llamada al manejador Bloquear Manejador de interrupción Sí ¿Hay int. pendientes? Desbloquear No Retornar

7 Niveles de interrupción en W2K
31 Alta Fallo de alimentación IPI Reloj Perfiles Interrupciones HW Dispositivo n ... Dispositivo 1 DPC/Dispatch Interrupciones SW APC Nivel de ejecución ordinario Base

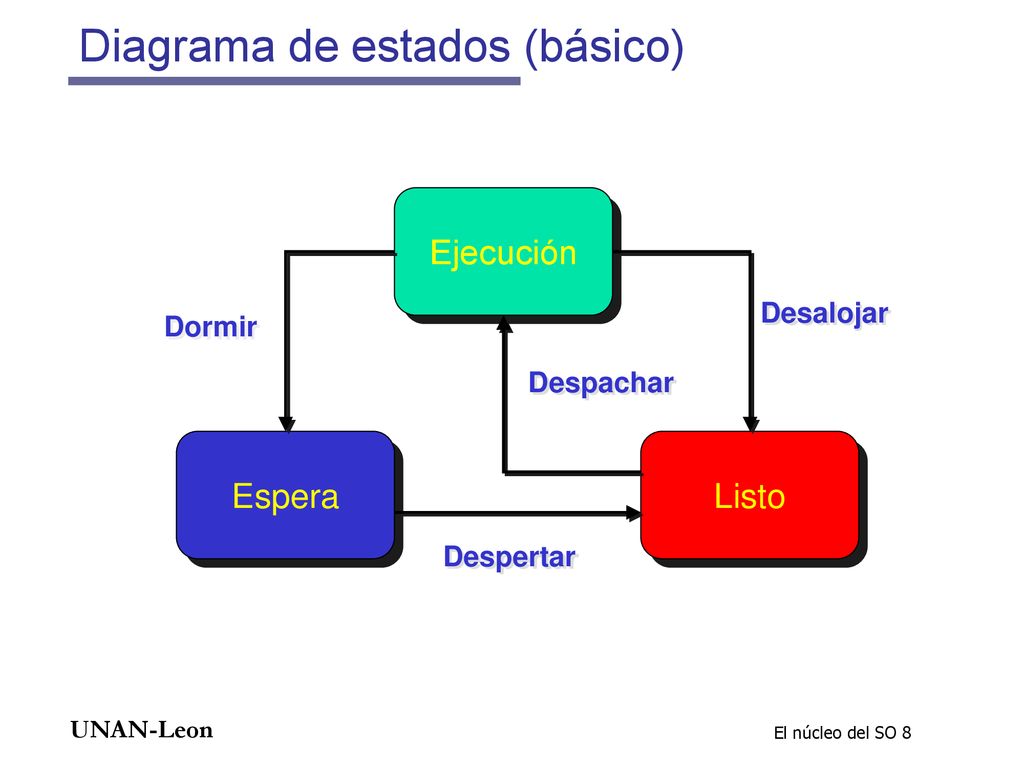

8 Diagrama de estados (básico)
Ejecución Desalojar Dormir Despachar Espera Listo Despertar

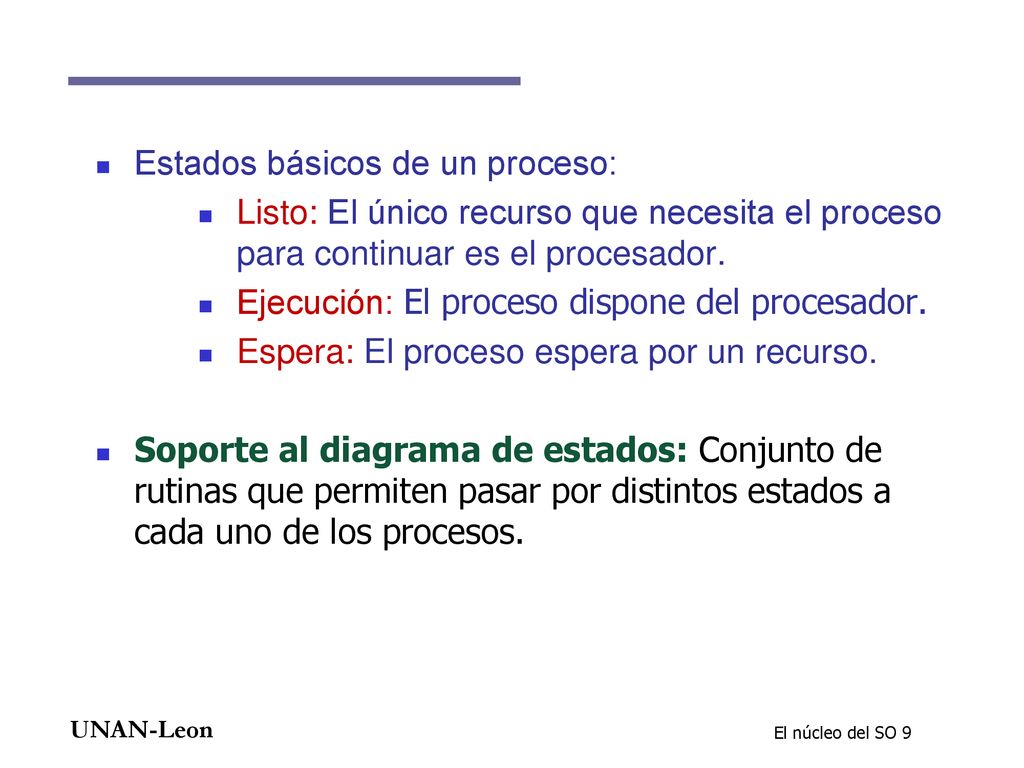

9 Estados básicos de un proceso:
Listo: El único recurso que necesita el proceso para continuar es el procesador. Ejecución: El proceso dispone del procesador. Espera: El proceso espera por un recurso. Soporte al diagrama de estados: Conjunto de rutinas que permiten pasar por distintos estados a cada uno de los procesos.

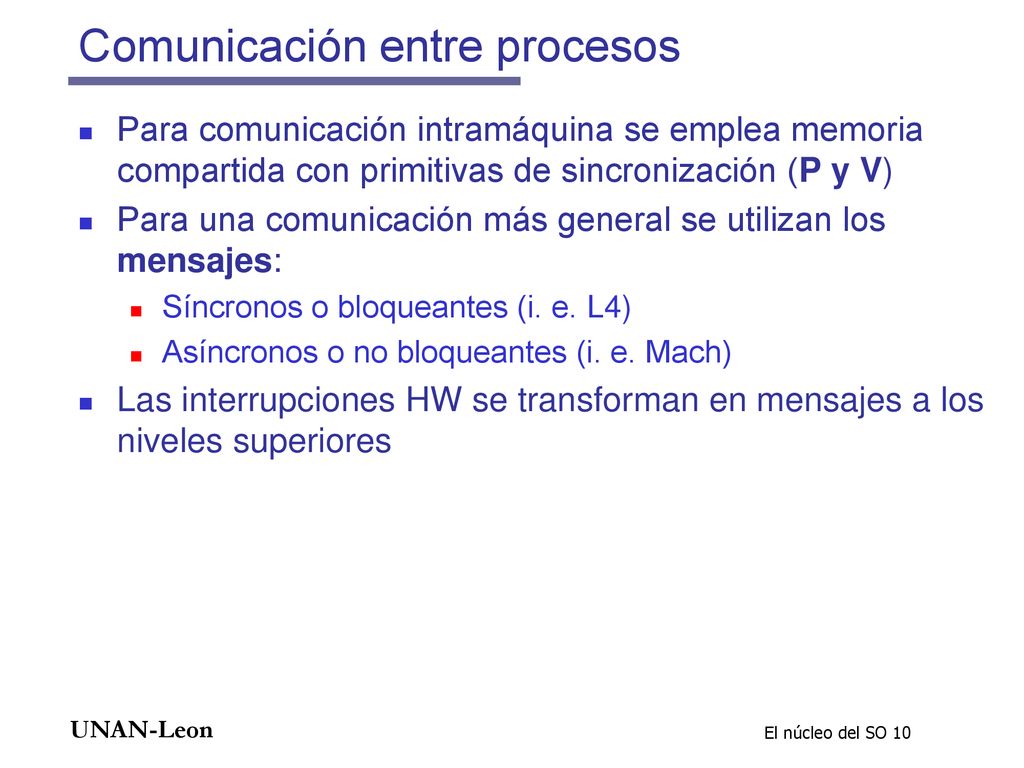

10 Comunicación entre procesos
Para comunicación intramáquina se emplea memoria compartida con primitivas de sincronización (P y V) Para una comunicación más general se utilizan los mensajes: Síncronos o bloqueantes (i. e. L4) Asíncronos o no bloqueantes (i. e. Mach) Las interrupciones HW se transforman en mensajes a los niveles superiores

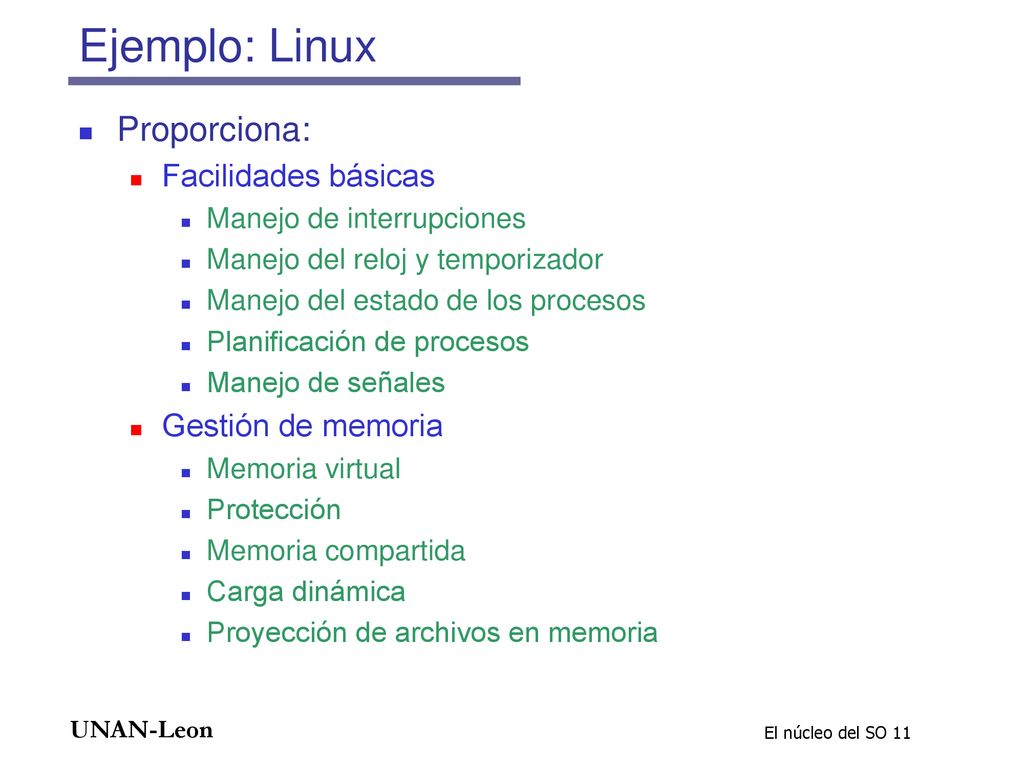

11 Ejemplo: Linux Proporciona: Facilidades básicas Gestión de memoria
Manejo de interrupciones Manejo del reloj y temporizador Manejo del estado de los procesos Planificación de procesos Manejo de señales Gestión de memoria Memoria virtual Protección Memoria compartida Carga dinámica Proyección de archivos en memoria

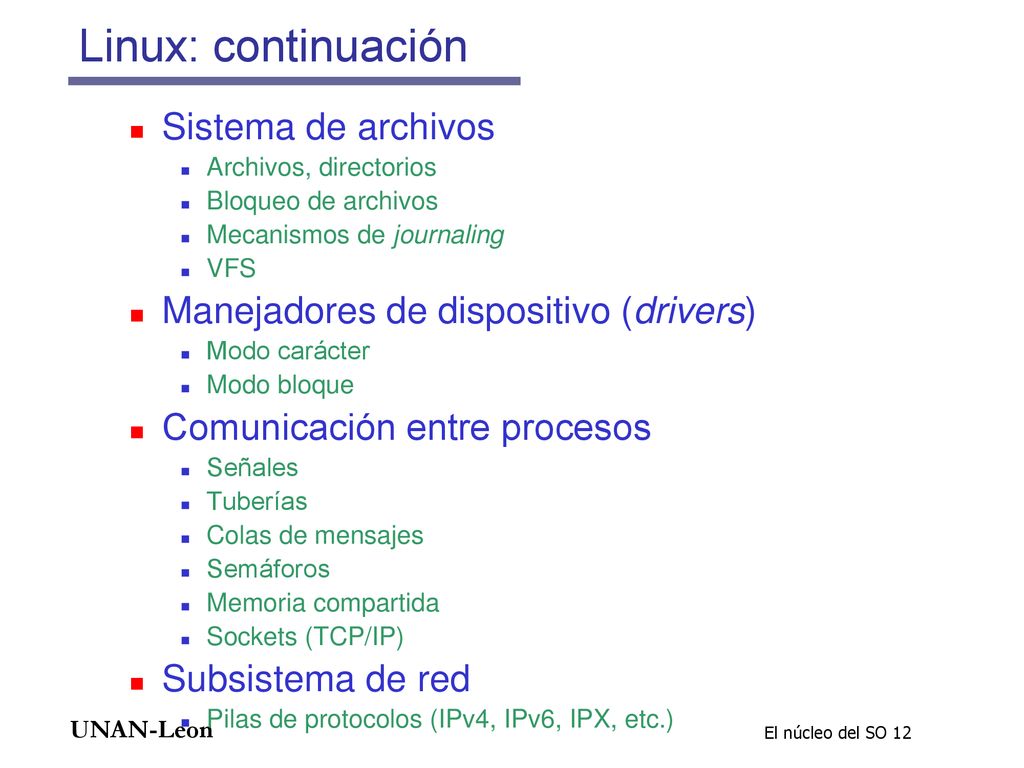

12 Linux: continuación Sistema de archivos
Archivos, directorios Bloqueo de archivos Mecanismos de journaling VFS Manejadores de dispositivo (drivers) Modo carácter Modo bloque Comunicación entre procesos Señales Tuberías Colas de mensajes Semáforos Memoria compartida Sockets (TCP/IP) Subsistema de red Pilas de protocolos (IPv4, IPv6, IPX, etc.)

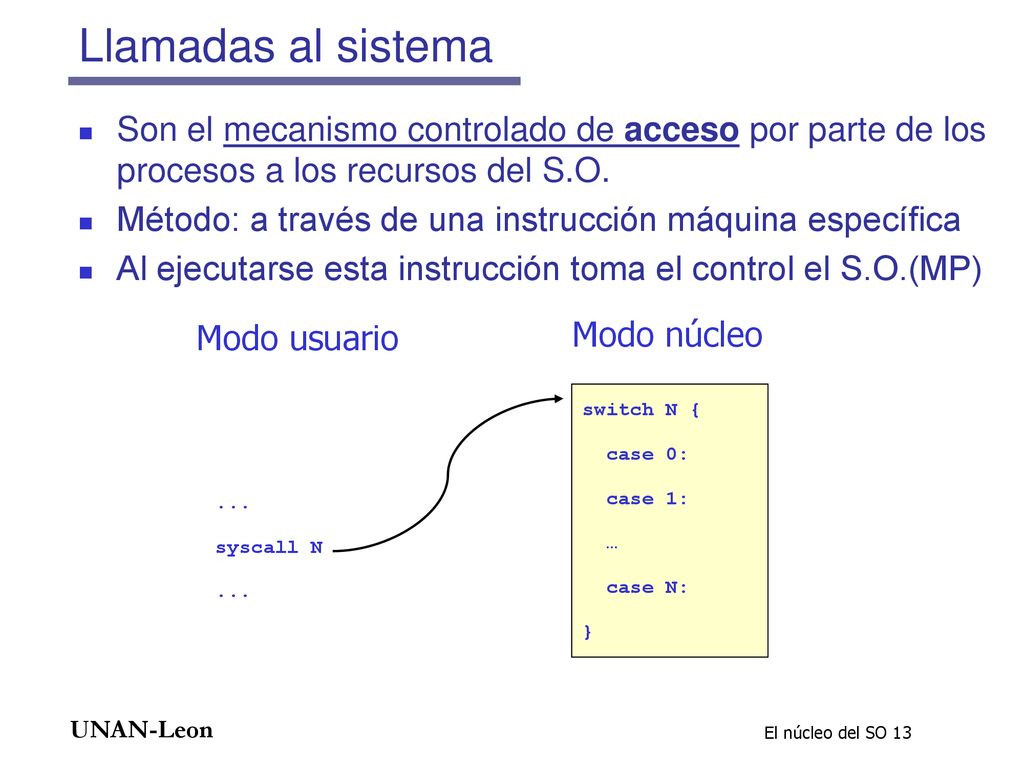

13 Llamadas al sistema Son el mecanismo controlado de acceso por parte de los procesos a los recursos del S.O. Método: a través de una instrucción máquina específica Al ejecutarse esta instrucción toma el control el S.O.(MP) Modo usuario Modo núcleo switch N { case 0: case 1: … case N: } ... syscall N

14 Procedimientos o funciones que ofrece el sistema a un proceso de usuario para acceder a determinados servicios propios del SSOO, es decir, servicios que se deben ejecutar en modo kernel o supervisor.

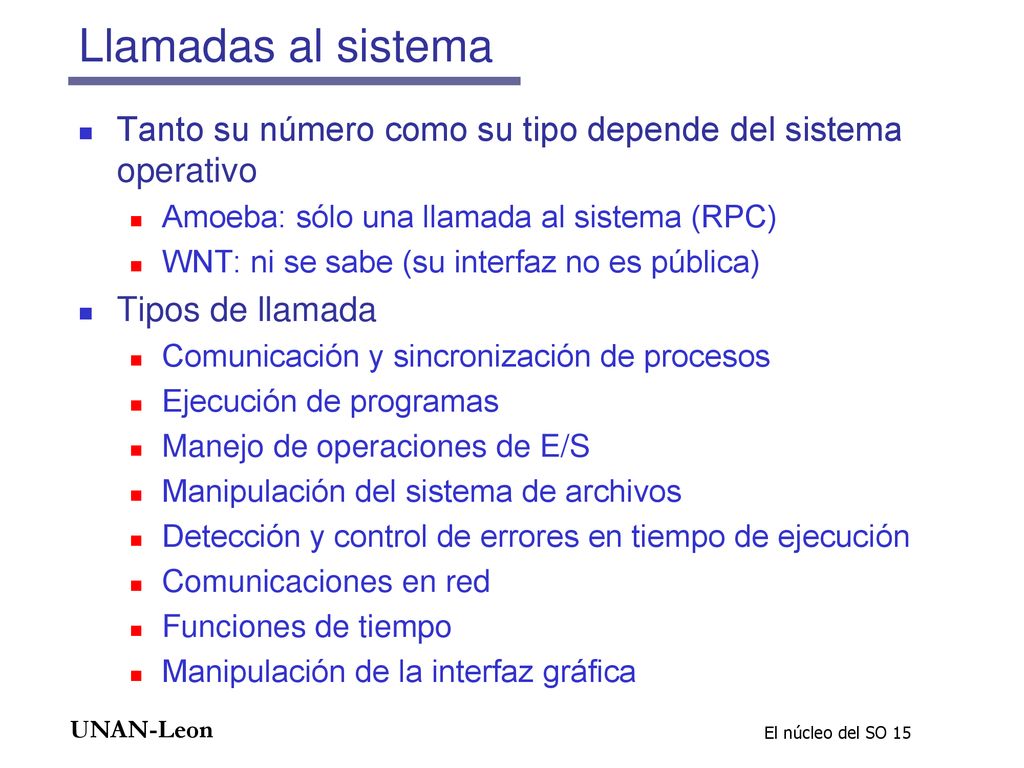

15 Llamadas al sistema Tanto su número como su tipo depende del sistema operativo Amoeba: sólo una llamada al sistema (RPC) WNT: ni se sabe (su interfaz no es pública) Tipos de llamada Comunicación y sincronización de procesos Ejecución de programas Manejo de operaciones de E/S Manipulación del sistema de archivos Detección y control de errores en tiempo de ejecución Comunicaciones en red Funciones de tiempo Manipulación de la interfaz gráfica

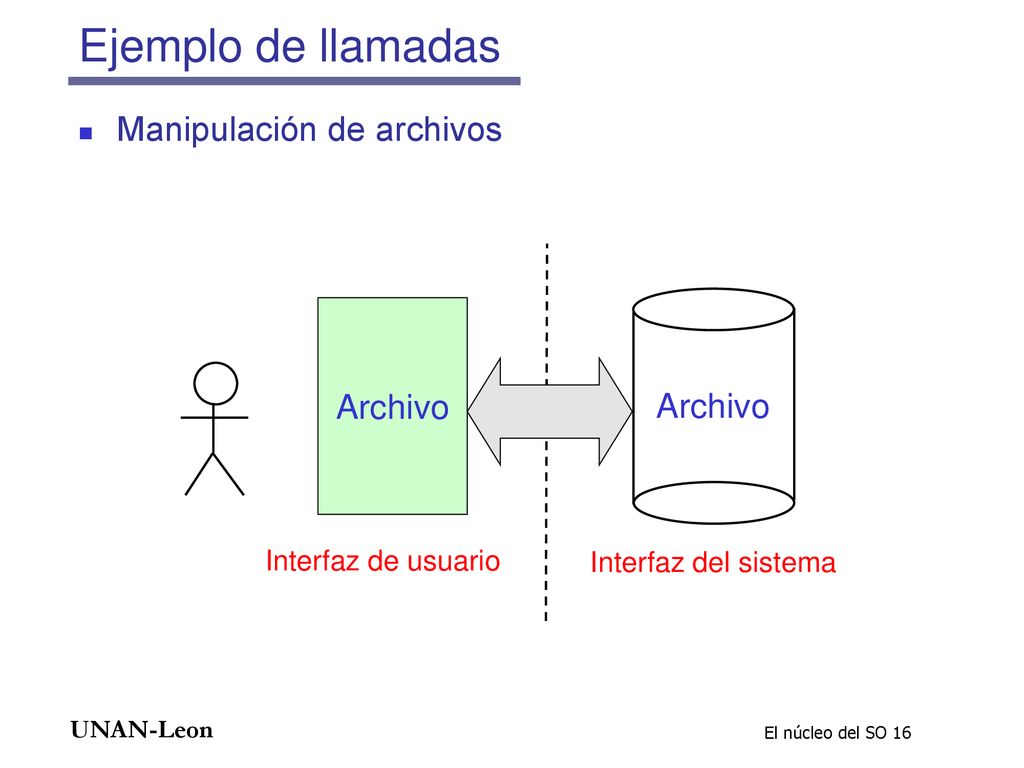

16 Ejemplo de llamadas Manipulación de archivos Archivo Archivo
Interfaz de usuario Interfaz del sistema

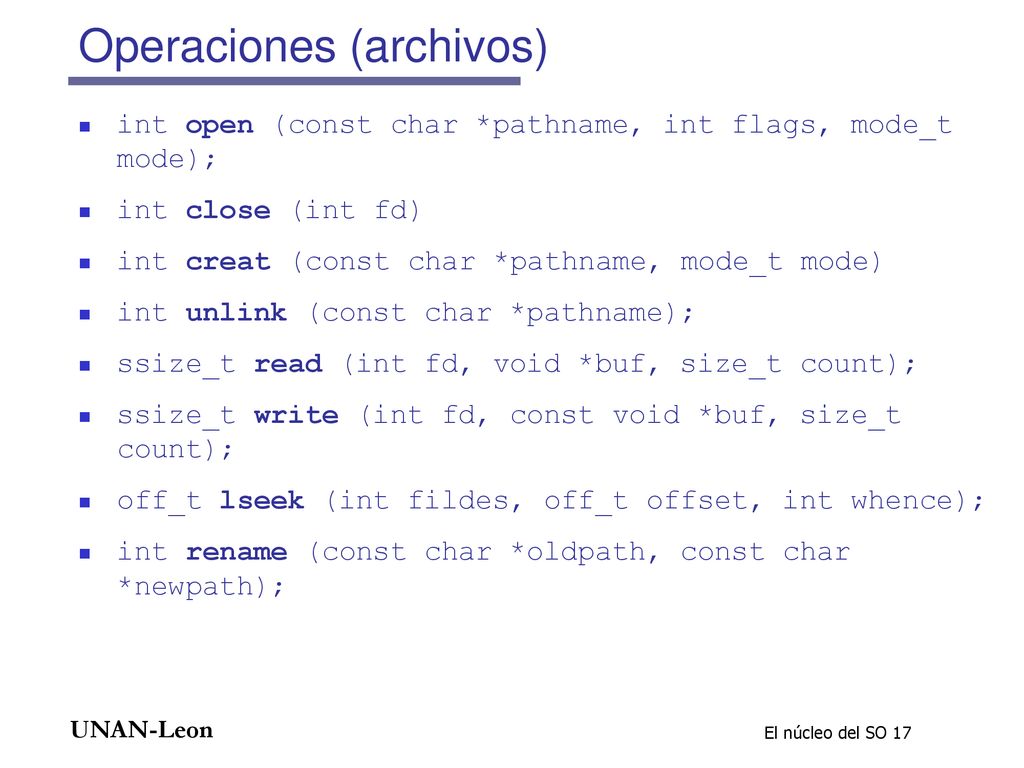

17 Operaciones (archivos)
int open (const char *pathname, int flags, mode_t mode); int close (int fd) int creat (const char *pathname, mode_t mode) int unlink (const char *pathname); ssize_t read (int fd, void *buf, size_t count); ssize_t write (int fd, const void *buf, size_t count); off_t lseek (int fildes, off_t offset, int whence); int rename (const char *oldpath, const char *newpath);

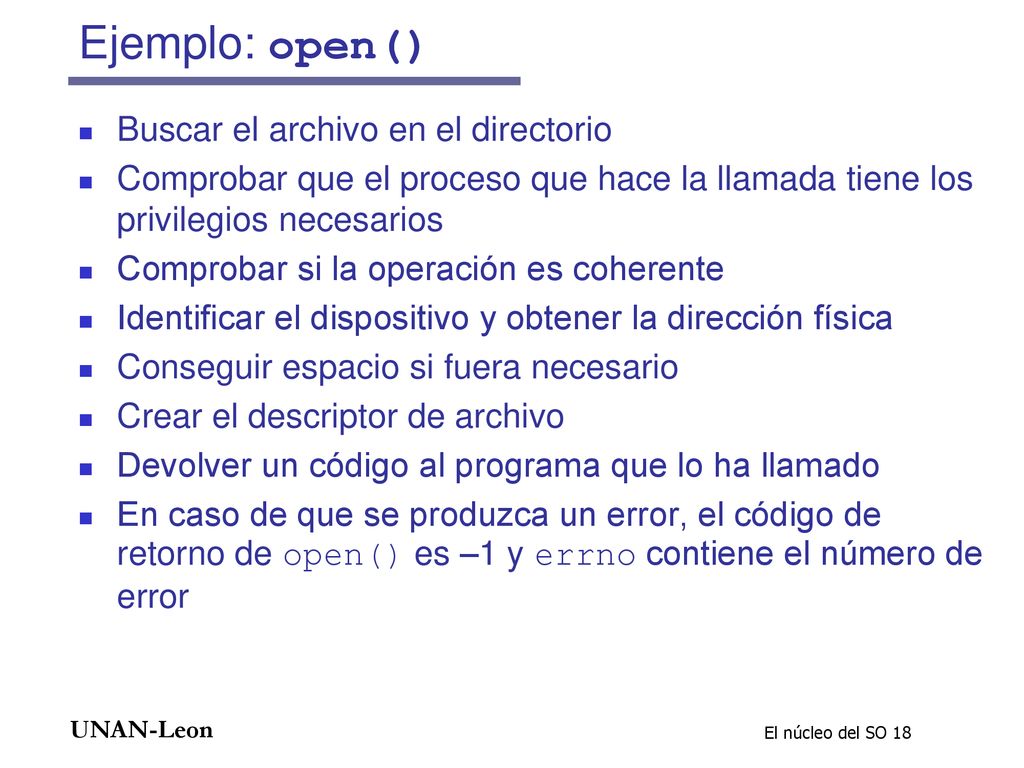

18 Ejemplo: open() Buscar el archivo en el directorio
Comprobar que el proceso que hace la llamada tiene los privilegios necesarios Comprobar si la operación es coherente Identificar el dispositivo y obtener la dirección física Conseguir espacio si fuera necesario Crear el descriptor de archivo Devolver un código al programa que lo ha llamado En caso de que se produzca un error, el código de retorno de open() es –1 y errno contiene el número de error

19 Operaciones (procesos y tiempo)
pid_t fork (void); int execve (const char *file, char *const argv[ ], char *const envp[ ]); void exit (int status); pid_t getpid (void); pid_t wait (int *status); int nanosleep (const struct timespec *req, struct timespec *rem); int gettimeofday (struct timeval *tv, struct timezone *tz); int getitimer (int which, struct itimerval *value); int setitimer (int which, const struct itimerval *value, struct itimerval *ovalue);

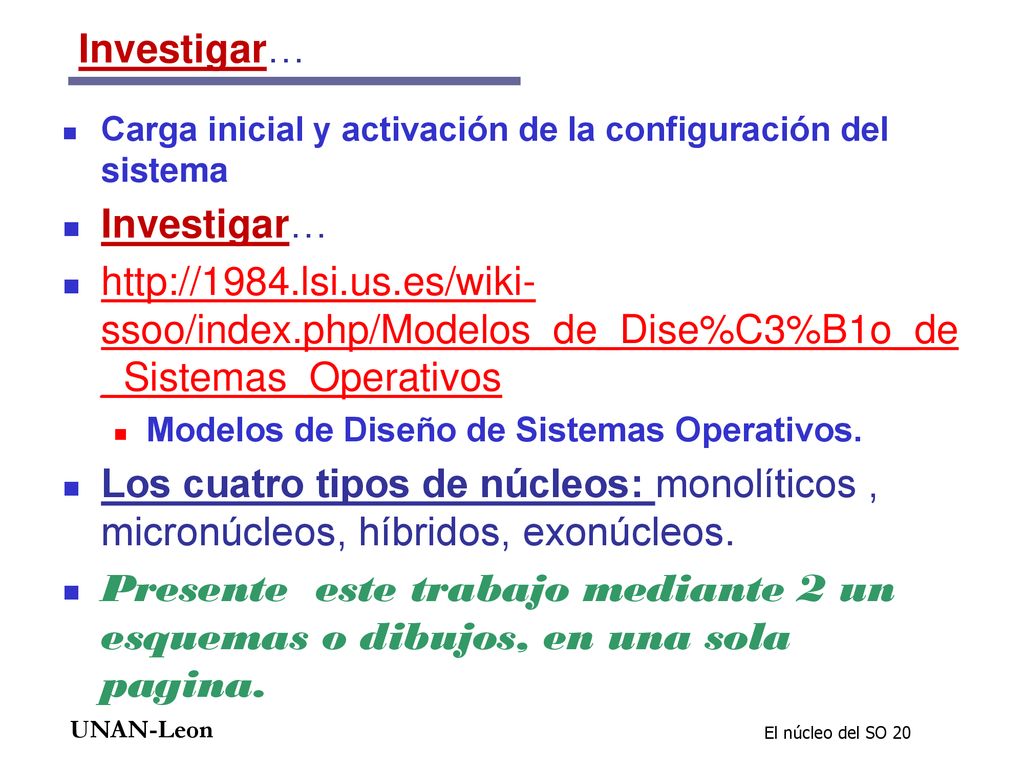

20 Investigar… Investigar…
Carga inicial y activación de la configuración del sistema Investigar… Modelos de Diseño de Sistemas Operativos. Los cuatro tipos de núcleos: monolíticos , micronúcleos, híbridos, exonúcleos. Presente este trabajo mediante 2 un esquemas o dibujos, en una sola pagina.
