La circunferencia en perspectiva isométrica

Presentación del tema: "La circunferencia en perspectiva isométrica"— Transcripción de la presentación:

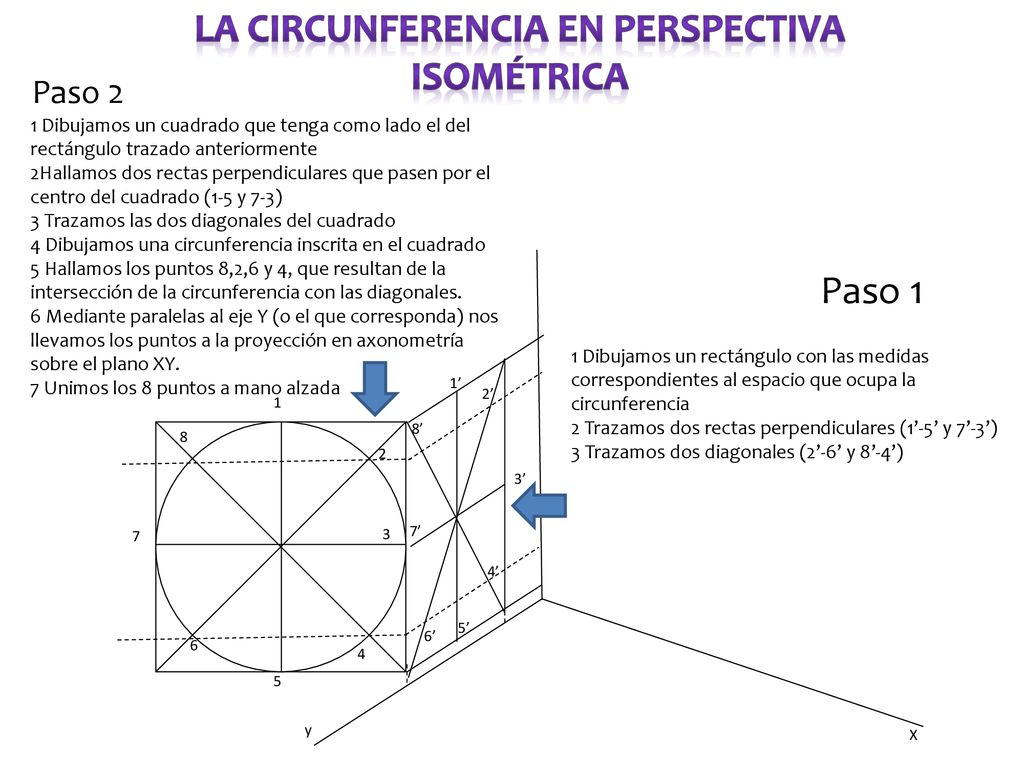

1 La circunferencia en perspectiva isométrica
Paso 2 1 Dibujamos un cuadrado que tenga como lado el del rectángulo trazado anteriormente 2Hallamos dos rectas perpendiculares que pasen por el centro del cuadrado (1-5 y 7-3) 3 Trazamos las dos diagonales del cuadrado 4 Dibujamos una circunferencia inscrita en el cuadrado 5 Hallamos los puntos 8,2,6 y 4, que resultan de la intersección de la circunferencia con las diagonales. 6 Mediante paralelas al eje Y (o el que corresponda) nos llevamos los puntos a la proyección en axonometría sobre el plano XY. 7 Unimos los 8 puntos a mano alzada Paso 1 1 Dibujamos un rectángulo con las medidas correspondientes al espacio que ocupa la circunferencia 2 Trazamos dos rectas perpendiculares (1’-5’ y 7’-3’) 3 Trazamos dos diagonales (2’-6’ y 8’-4’) 1’ 2’ 1 8’ 8 2 3’ 7 3 7’ 4’ 5’ 6’ 6 4 5 y X

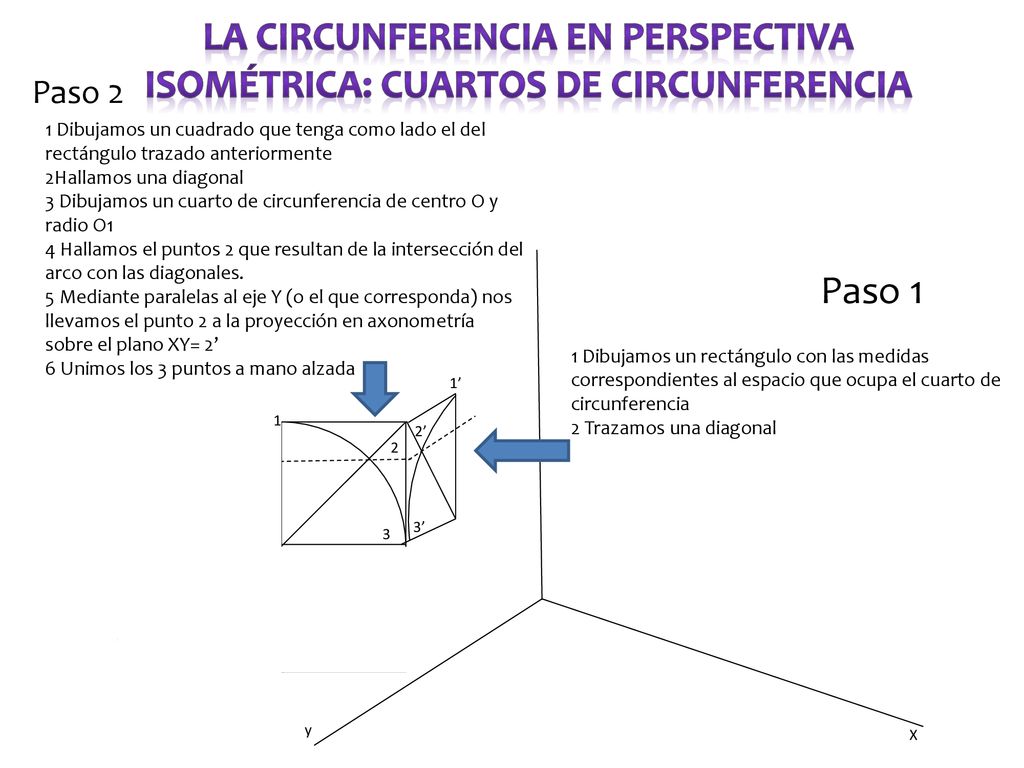

2 La circunferencia en perspectiva isométrica: Cuartos de circunferencia
Paso 2 1 Dibujamos un cuadrado que tenga como lado el del rectángulo trazado anteriormente 2Hallamos una diagonal 3 Dibujamos un cuarto de circunferencia de centro O y radio O1 4 Hallamos el puntos 2 que resultan de la intersección del arco con las diagonales. 5 Mediante paralelas al eje Y (o el que corresponda) nos llevamos el punto 2 a la proyección en axonometría sobre el plano XY= 2’ 6 Unimos los 3 puntos a mano alzada Paso 1 1 Dibujamos un rectángulo con las medidas correspondientes al espacio que ocupa el cuarto de circunferencia 2 Trazamos una diagonal 1’ 1 8 2’ 2 3’ 7 3 6 4 5 y X
