1 Direccionamiento Ipv4 Ipv6
Angeolina Then Omar recio Luis collado Jansi Hernandez Engel Rodríguez

2 Ipv4. Internet Protocol version 4 (IPv4), es la cuarta versión del Internet Protocol (IP), y la primera en ser implementada a gran escala. Definida en el RFC IPv4 usa direcciones de 32 bits, limitándola a 2^{32}} = direcciones únicas, muchas de las cuales están dedicadas a redes locales (LAN). Por el crecimiento enorme que ha tenido Internet (mucho más de lo que esperaba, cuando se diseñó IPv4), combinado con el hecho de que hay desperdicio de direcciones en muchos casos, ya hace varios años se vio que escaseaban las direcciones IPv4.

3 Estructura de una dirección IPv4
ID de red: La primera parte de una dirección IP es el ID de red, que identifica el segmento de red en el que está ubicado el equipo. Todos los equipos del mismo segmento deben tener el mismo ID de red, al igual que las casas de una zona determinada tienen el mismo código postal. ID de host: La segunda parte de una dirección IP es el ID de host, que identifica un equipo, un router u otro dispositivo de un segmento. El ID de cada host debe ser exclusivo en el ID de red, al igual que la dirección de una casa es exclusiva dentro de la zona del código postal. Es importante observar que al igual que dos zonas de código postal distinto pueden tener direcciones iguales, dos equipos con diferentes IDs de red pueden tener el mismo ID de host. Sin embargo, la combinación del ID de red y el ID de host debe ser exclusivo para todos los equipos que se comuniquen entre sí.

4 Punto Decimal. Por ejemplo: la dirección
es expresada en puntos decimales como:

5 Pasos para conversión binaria a decimal.
Divida los 32 bits en 4 octetos. - Convierta cada octeto a decimal. -Agregue un “punto” entre cada decimal.

6 conversión de binario en decimal.

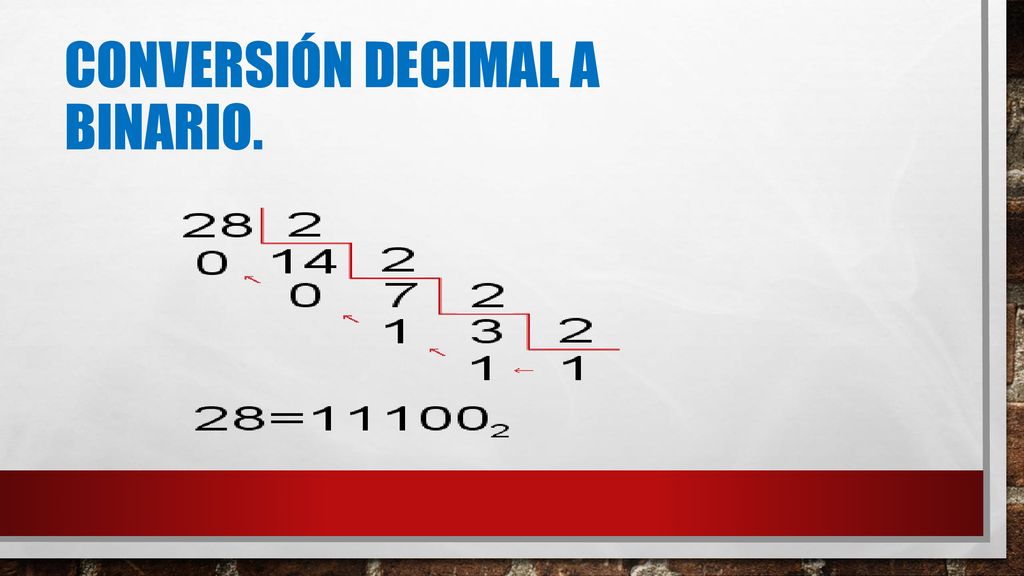

7 Conversión decimal a binario.

8 Direccionamiento de IPv4.
1-Bloques de clase A: 2-Bloques de clase B: 3-Bloques de clase C:

9 Tipos de direcciones ipv4

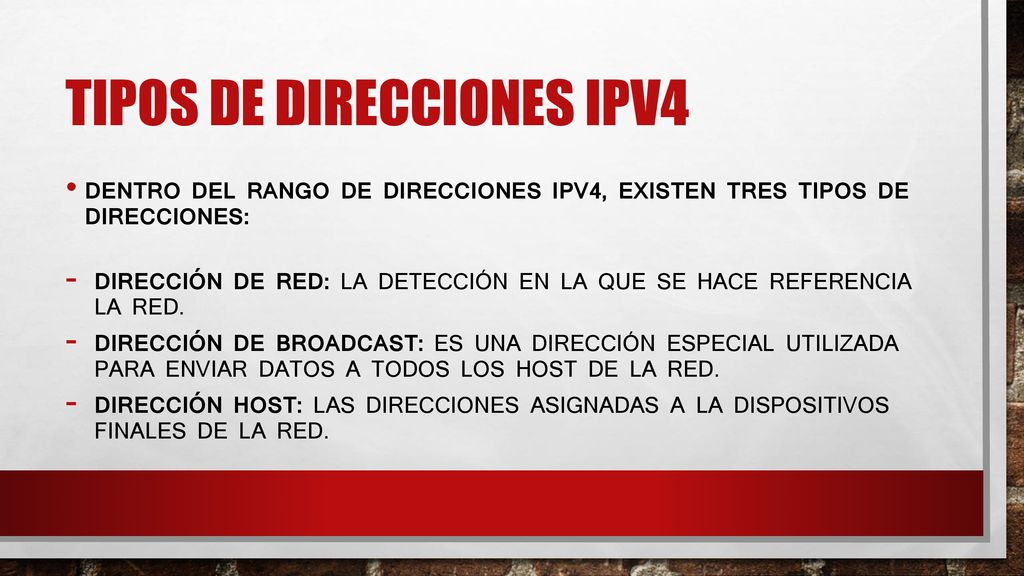

10 Tipos de direcciones ipv4
Dentro del rango de direcciones ipV4, Existen TRES TIPOS DE DIRECCIONES: Dirección de red: la detección en la que se hace referencia la red. Dirección de broadcast: es una dirección especial utilizada para enviar datos a todos los host de la red. Dirección host: Las direcciones asignadas a la dispositivos finales de la red.

11 Tipos De Direcciones IPV4

12 Tipos De Direcciones

13 Tipos de direcciones

14 Calculo de direcciones de host, de red y de broadcast

15

16 Protocolo IP V6

17 ¿Que es IpV6?

18 ¿Por qué surge el IpV6?

19 Características principales
Mayor espacio de direcciones: Simplificación del formato del Header Paquetes IP eficientes y extensibles Posibilidad de paquetes con carga útil (datos) de mas de bytes. Seguridad en el núcleo del protocolo (IPsec) Capacidad de etiquetas de flujo Autoconfiguracion

20 ¿Qué tan grande es Ipv6?

21 Direccionamiento

22 Representación de las direcciones
Direccion Ipv6: 2001:0db8:85a3:0000:0000:8a2e:0370:7334 Ceros iniciales: 2001:db8:85a3:0:0:8a2e:370:7334 Grupos de Ceros: 2001:db8:85a3::8a2e:370:7334 ::ffff:c000:280 se puede representar como ::ffff:

23 Representación de los prefijos de las direcciones
Los prefijos de identificadores de subredes, routers y rangos de direcciones IPv6 son expresados de la misma forma que en la notación CIDR utilizada en IPv4.  Un prefijo de dirección IPv6 se representa con la siguiente notación: direccion-ipv6/longitud-prefijo, donde direccion-ipv6: es una dirección IPv6 en una notación. longitud-prefijo: es un valor decimal que especifica cuantos de los bits más significativos, representan el prefijo de la dirección.

24 Direcciones Global Unicast
Las direcciones Global Unicast en IPv6 son el equivalente de las direcciones IP públicas en IPv4. Estas direcciones IP pueden ser encaminadas a través de la Internet. Los primeros 3 bits de estas direcciones IP están compuestos por los valores 001 (en notación binaria), por lo tanto, el prefijo de estás direcciones IP siempre tendrá un valor hexadecimal de 2000 con una máscara /3.

25 Prefijo de ruteo global: es un prefijo asignado a un sitio, generalmente está estructurado jerárquicamente por los RIRs e ISPs.  Identificador de Subred: es el identificador de una subred dentro de un sitio. Está diseñado para que los administradores de los sitios lo estructuren jerárquicamente  Identificador de Interfaz: es el identificador de una interfaz. En todas las direcciones unicast, excepto las que comienzan con el valor binario 000, el identificador de interfaz debe ser de 64 bits y estar construído en el formato Modified EUI-64.

26 Domain Name System (DNS)
es un sistema de nomenclatura jerárquico descentralizado para dispositivos conectados a redes IP como Internet o una red privada. Este sistema asocia información variada con nombres de dominios asignado a cada uno de los participantes. Su función más importante es "traducir" nombres inteligibles para las personas en identificadores binarios asociados con los equipos conectados a la red, esto con el propósito de poder localizar y direccionar estos equipos mundialmente.

27

28 El almacenamiento actual de direcciones de Internet en el Domain Name System (DNS) de IPv4 no se puede extender fácilmente para que soporte direcciones IPv6 de 128 bits, ya que las aplicaciones asumen que a las consultas de direcciones se retornan solamente direcciones IPv4 de 32 bits.  Para poder almacenar las direcciones IPv6 se definieron las siguientes extensiones : un nuevo tipo de registro, el registro AAAA. Se usa para almacenar direcciones IPv6, porque las extensiones están diseñadas para ser compatibles con implementaciones de DNS existentes; un nuevo dominio para soportar búsquedas basadas en direcciones IPv6. Este dominio es IP6.ARPA; Redefinición de las consultas existentes, que localizan direcciones IPv4, para que puedan también procesar direcciones IPv6.

29 Mecanismos de transición básicos
Los mecanismos de transición son un conjunto de mecanismos y de protocolos implementados en hosts y routers, junto con algunas guías operativas de direccionamiento designadas para hacer la transición de Internet al IPv6 con la menor interrupción posible Existen dos mecanismos básicos: Dual Stack: provee soporte completo para IPv4 e IPv6 en host y  routers. Tuneles: encapsula paquetes IPv6 dentro de headers IPv4 siendo transportados a través de infraestructura de ruteo IPv4.

30 Dual Stack La forma más directa para los nodos IPv6 de ser compatibles con nodos IPv4-only es proveyendo una implementación completa de IPv4. Los nodos IPv6 que proveen una implementación completa de IPv4 (además de su implementación de IPv6) son llamados nodos “IPv6/IPv4”. Objetivos – Proporcionar conectividad entre hosts IPv4 e IPv6 duplicando el stack (instalando ambos protocolos). Características – La comunicación IPv4 se hace a través de una infraestructura IPv4. – La comunicación IPv6 se hace a través de una infraestructura IPv6.

31 Dual Stack Ventajas – La comunicación es posible entre todos los nodos de la red, sin necesidad de encapsulación o traducción. Inconvenientes – Hay que mantener dos redes! – No reduce la demanda de direcciones IPv4.

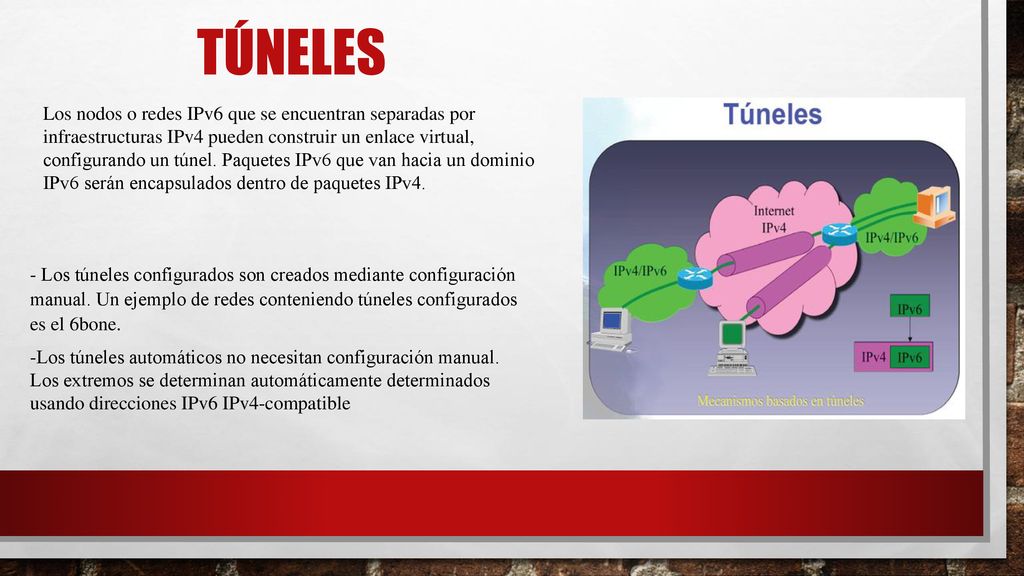

32 Túneles Los nodos o redes IPv6 que se encuentran separadas por infraestructuras IPv4 pueden construir un enlace virtual, configurando un túnel. Paquetes IPv6 que van hacia un dominio IPv6 serán encapsulados dentro de paquetes IPv4. - Los túneles configurados son creados mediante configuración manual. Un ejemplo de redes conteniendo túneles configurados es el 6bone. -Los túneles automáticos no necesitan configuración manual. Los extremos se determinan automáticamente determinados usando direcciones IPv6 IPv4-compatible

33 Túneles Tuneles configurados Objetivo
– Interconectar sitios (hosts aislados o redes) IPv6 a través de redes IPv4. Características principales – Configuración manual de los extremos del túnel – Dos direcciones por cada extremo del túnel (una IPv6 y una IPv4) Ventajas – Túneles soportados por muchas plataformas: CISCO, Linux, Juniper, Windows… – Transparente para IPv6. No requiere cambiar las aplicaciones Inconvenientes – No escala, son “manuales” – Overhead (dos cabeceras)

34 Túneles Túneles automáticos Objetivos Ventajas
– Interconexión de nodos IPv4/IPv6 con nodos IPv4/IPv6 a través de una infraestructura IPv4. Características principales – Unidireccional – Se usa habitualmente cuando el destino es un nodo (no un router) – Los extremos se configuran automáticamente. – La dirección destino se deduce a partir de la IPv6. Este tipo de direcciones IPv6 se denominan “IPv4- compatible” Ventajas – Más fáciles de administrar, puesto que no son manuales. Inconvenientes – Se necesita una dirección IPv4 por host. – Sólo tiene sentido para comunicar hosts individuales.
