1 Instalaciones Neumáticas e Hidráulicas
E.E.T. N° 3.132 Instalaciones Neumáticas e Hidráulicas Nociones de Neumática Ing. María Valeria Chincarini Avila M.P CoPAIPA

2 Neumática Básica Bajo costo
CONCEPTO: Fuente de energía de fácil obtención y tratamiento para el control de máquinas y otros elementos sometidos a movimiento. VENTAJAS Bajo costo Bajo índice de peligrosidad frente a otros combustibles Ofrece una alternativa altamente segura en lugares de riesgo de explosión

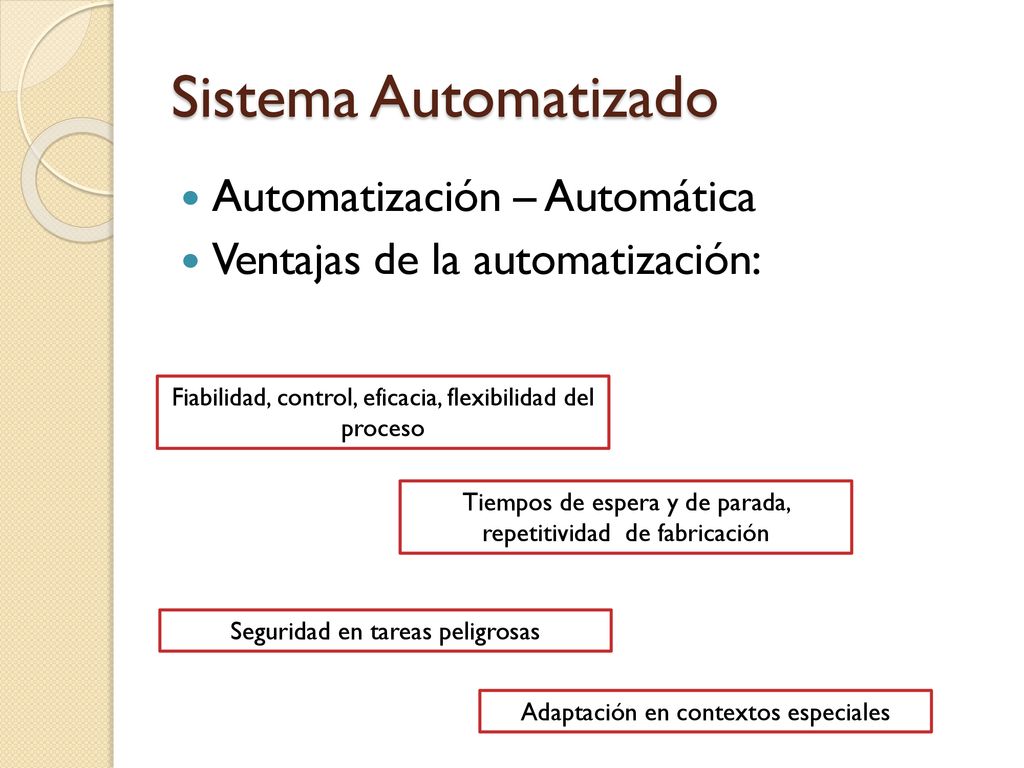

3 Sistema Automatizado Automatización – Automática
Ventajas de la automatización: Fiabilidad, control, eficacia, flexibilidad del proceso Tiempos de espera y de parada, repetitividad de fabricación Seguridad en tareas peligrosas Adaptación en contextos especiales

4 Elementos de un Proceso Automático.
Convierten un tipo de energía en otro que permite actuar sobre el medio o proceso a controlar Actuadores Rotativos Lineales Térmicos Transforma el efecto de una causa física en otro tipo de señal Sensores: De Medida Todo o nada Entrega señal de control para los actuadores para que la variable controlada en el proceso sea la más próxima a la señal fijada Controlador

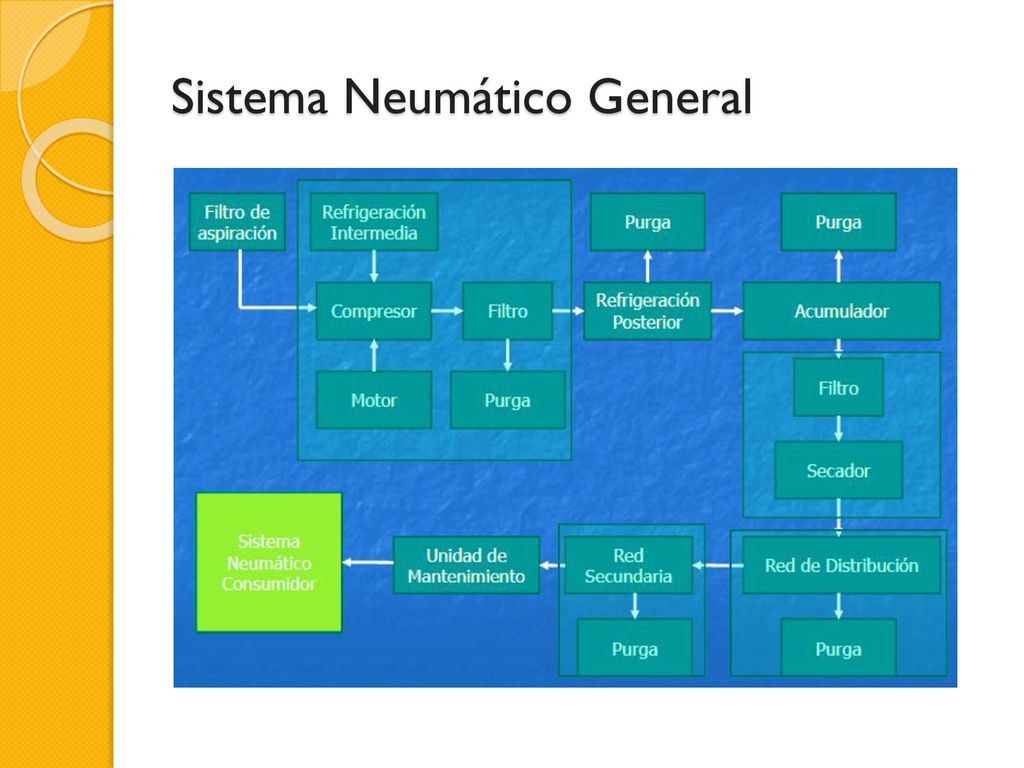

5 Sistema Neumático General

6 Actuadores Neumáticos
Tipos de Cilindros: De simple efecto De doble efecto Posicionadores De Golpe Parámetros de un cilindro: Fuerza de acuerdo a la presión de trabajo Carrera Velocidad del émbolo Consumo de aire

7 Cilindro de Simple efecto
Propiedades: Consumo de Aire en un Solo sentido Fuerza de avance reducida por el resorte Posicionamiento específico aún sin energía Carreras Limitadas

8 Cilindro de Simple Efecto
Campo de aplicación: Todos aquellos lugares donde solo se precise de fuerzas en un solo sentido y donde el retroceso puede ser libre y sin carga

9 Cilindro de Simple Efecto
El émbolo recibe el aire a presión por uno sólo de los lados. sólo pueden ejecutar el trabajo en un sentido. Debido a la longitud del muelle se utilizan cilindros de simple efecto hasta carreras de 100 mm aprox. Aplicación: tensar, expulsar, introducir, sujetar, etc.

10 Cilindro de Simple Efecto
Clasificación: • Cilindro de émbolo • Cilindro de membrana • Cilindros de fuelle

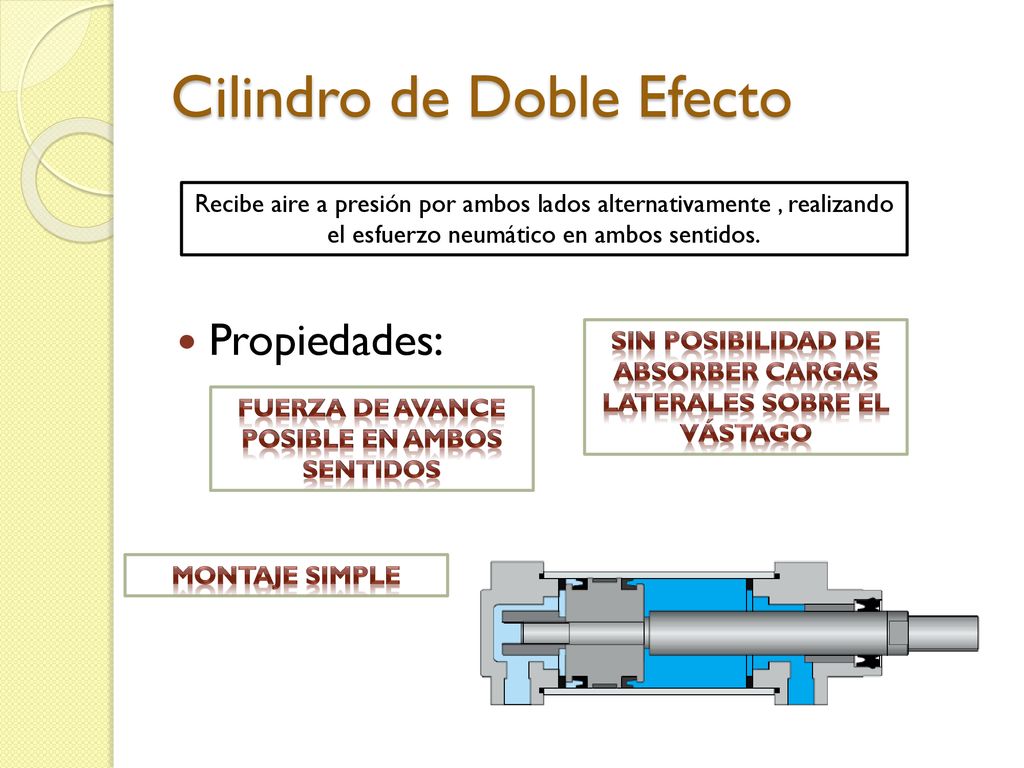

11 Cilindro de Doble Efecto
Recibe aire a presión por ambos lados alternativamente , realizando el esfuerzo neumático en ambos sentidos. Propiedades: Sin Posibilidad de absorber cargas laterales sobre el vástago Fuerza de avance posible en ambos sentidos Montaje simple

12 Cilindro de Doble Efecto
Campos de aplicación: Lugares donde se precisa movimientos lineales con trabajo en ambos sentidos.

13 Cilindro de Doble Efecto
Clasificación:

14 Cilindro de Doble Efecto

15 Cilindro de Doble Efecto

16 Válvulas Distribuir el fluido. Regular caudal . Regular presión
Las válvulas en términos generales, tienen las siguientes misiones: Distribuir el fluido. Regular caudal . Regular presión Las válvulas se pueden clasificar atendiendo a múltiples criterios: • Según forma constructiva: de asiento (de bola o de disco plano) corredera de disco giratorio • Según su accionamiento manual mecánico neumático electromagnético • Según su función: Válvulas de vías o distribuidoras Válvulas de bloqueo Válvulas de presión Válvulas de caudal Válvulas de cierre

17 Válvulas

18 Válvulas

19 Válvulas
