Tema 1 ESTRUCTURA TERRESTRE

Presentación del tema: "Tema 1 ESTRUCTURA TERRESTRE"— Transcripción de la presentación:

1 Tema 1 ESTRUCTURA TERRESTRE

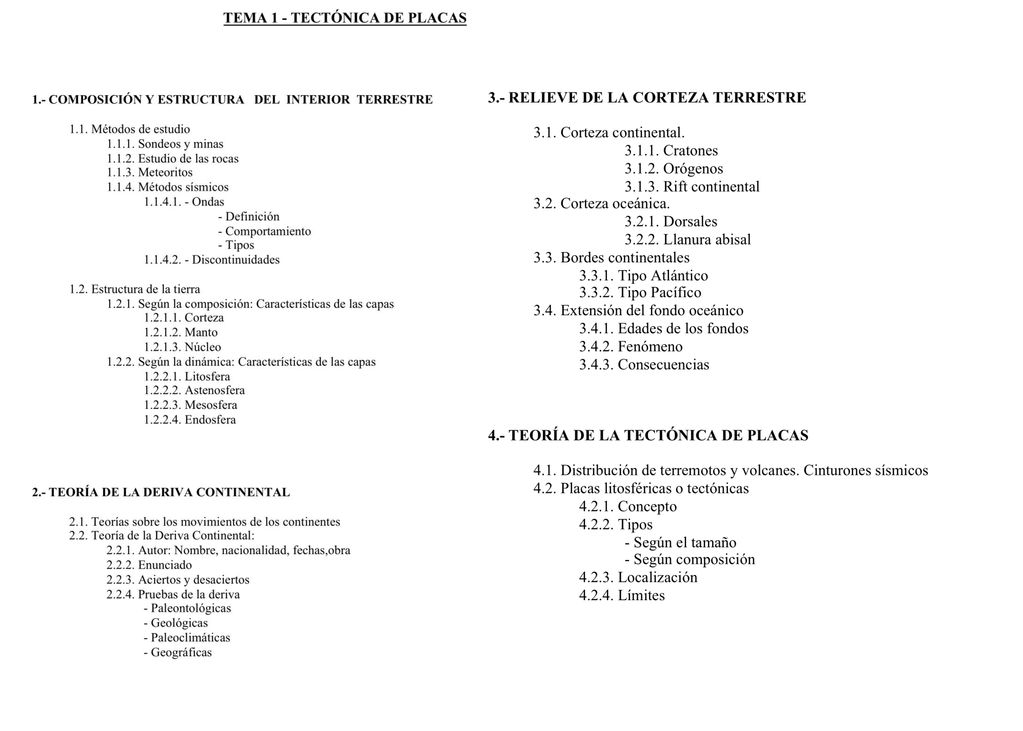

2

3 COMPOSICIÓN Y ESTRUCTURA DEL INTERIOR TERRESTRE
1.1.MÉTODOS DE ESTUDIO: SONDEOS Y MINAS: Solo permite explorar hasta unos 13 Km. de profundidad Pozo de Kola (península de Kola) VÍDEO EL ESTUDIO DE ROCAS FORMADAS EN EL INTERIOR de la Tierra y que salen a la superficie por fenómenos naturales , tales como erosión o erupciones volcánicas, proporciona mucha información METEORITOS: Nos proporcionan materiales que forman parte del sistema solar, semejantes a los que hubo inicialmente en la tierra Los meteoritos cuando impactan con la superficie terrestre producen en ella cráteres de impacto, y pueden sacar a la superficie rocas del interior. El estudio de meteoritos aporta información sobre:  Abundancia de los elementos químicos que existen en el Sistema Solar  Composición de las capas internas de la Tierra  Edad del Sistema solar METEORITOS MÉTODOS SÍSMICOS: Son los más eficaces y se basan en el estudio de las ondas sísmicas

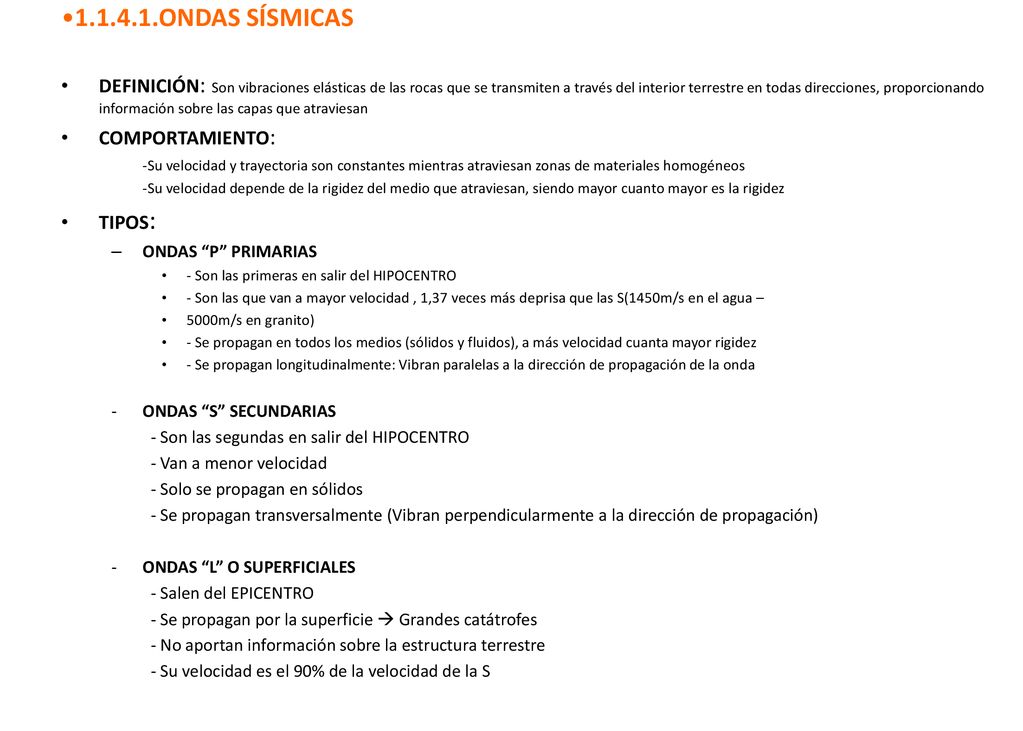

4 ONDAS SÍSMICAS DEFINICIÓN: Son vibraciones elásticas de las rocas que se transmiten a través del interior terrestre en todas direcciones, proporcionando información sobre las capas que atraviesan COMPORTAMIENTO: -Su velocidad y trayectoria son constantes mientras atraviesan zonas de materiales homogéneos -Su velocidad depende de la rigidez del medio que atraviesan, siendo mayor cuanto mayor es la rigidez TIPOS: ONDAS “P” PRIMARIAS - Son las primeras en salir del HIPOCENTRO - Son las que van a mayor velocidad , 1,37 veces más deprisa que las S(1450m/s en el agua – 5000m/s en granito) - Se propagan en todos los medios (sólidos y fluidos), a más velocidad cuanta mayor rigidez - Se propagan longitudinalmente: Vibran paralelas a la dirección de propagación de la onda - ONDAS “S” SECUNDARIAS - Son las segundas en salir del HIPOCENTRO - Van a menor velocidad - Solo se propagan en sólidos - Se propagan transversalmente (Vibran perpendicularmente a la dirección de propagación) - ONDAS “L” O SUPERFICIALES - Salen del EPICENTRO - Se propagan por la superficie  Grandes catátrofes - No aportan información sobre la estructura terrestre - Su velocidad es el 90% de la velocidad de la S

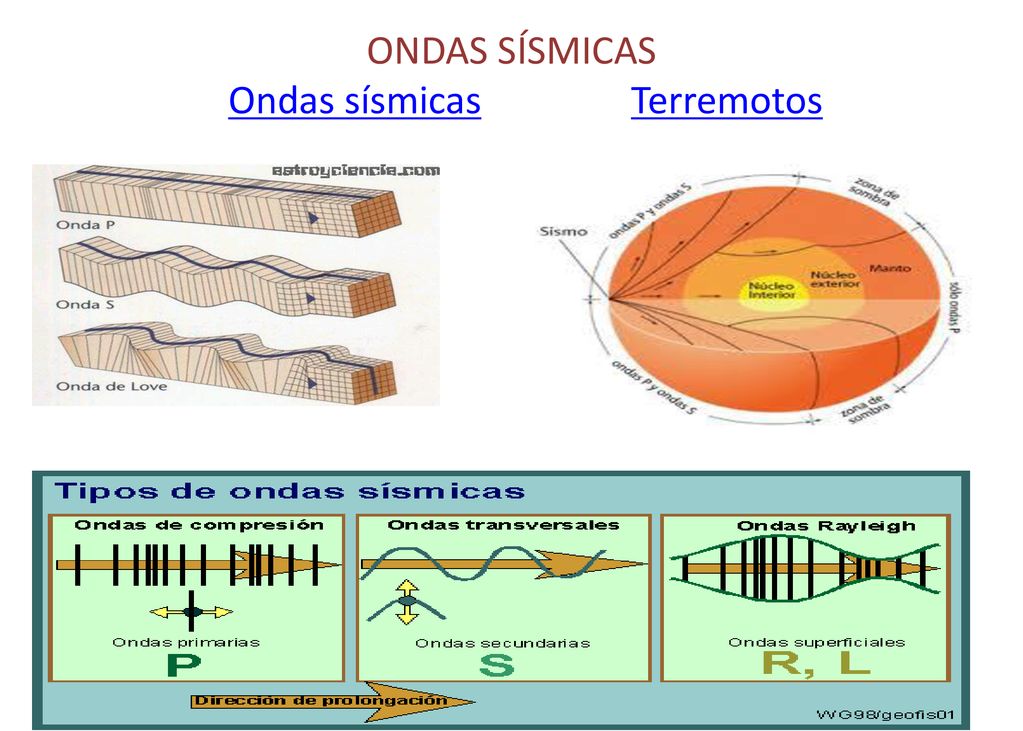

5 ONDAS SÍSMICAS Ondas sísmicas Terremotos

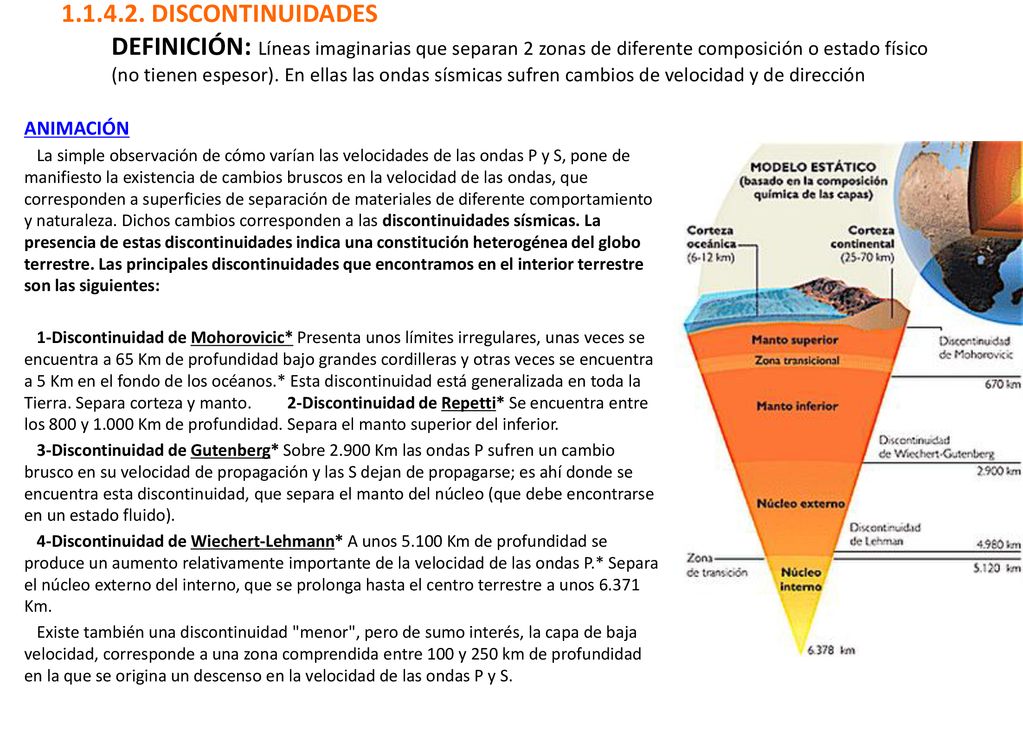

6 DISCONTINUIDADES DEFINICIÓN: Líneas imaginarias que separan 2 zonas de diferente composición o estado físico (no tienen espesor). En ellas las ondas sísmicas sufren cambios de velocidad y de dirección ANIMACIÓN La simple observación de cómo varían las velocidades de las ondas P y S, pone de manifiesto la existencia de cambios bruscos en la velocidad de las ondas, que corresponden a superficies de separación de materiales de diferente comportamiento y naturaleza. Dichos cambios corresponden a las discontinuidades sísmicas. La presencia de estas discontinuidades indica una constitución heterogénea del globo terrestre. Las principales discontinuidades que encontramos en el interior terrestre son las siguientes: 1-Discontinuidad de Mohorovicic* Presenta unos límites irregulares, unas veces se encuentra a 65 Km de profundidad bajo grandes cordilleras y otras veces se encuentra a 5 Km en el fondo de los océanos.* Esta discontinuidad está generalizada en toda la Tierra. Separa corteza y manto.
 2-Discontinuidad de Repetti* Se encuentra entre los 800 y Km de profundidad. Separa el manto superior del inferior. 3-Discontinuidad de Gutenberg* Sobre Km las ondas P sufren un cambio brusco en su velocidad de propagación y las S dejan de propagarse; es ahí donde se encuentra esta discontinuidad, que separa el manto del núcleo (que debe encontrarse en un estado fluido). 4-Discontinuidad de Wiechert-Lehmann* A unos Km de profundidad se produce un aumento relativamente importante de la velocidad de las ondas P.* Separa el núcleo externo del interno, que se prolonga hasta el centro terrestre a unos Km.  Existe también una discontinuidad "menor", pero de sumo interés, la capa de baja velocidad, corresponde a una zona comprendida entre 100 y 250 km de profundidad en la que se origina un descenso en la velocidad de las ondas P y S.

7 1.2.1. MODELO ESTÁTICO O COMPOSICIONAL (Según su composición)

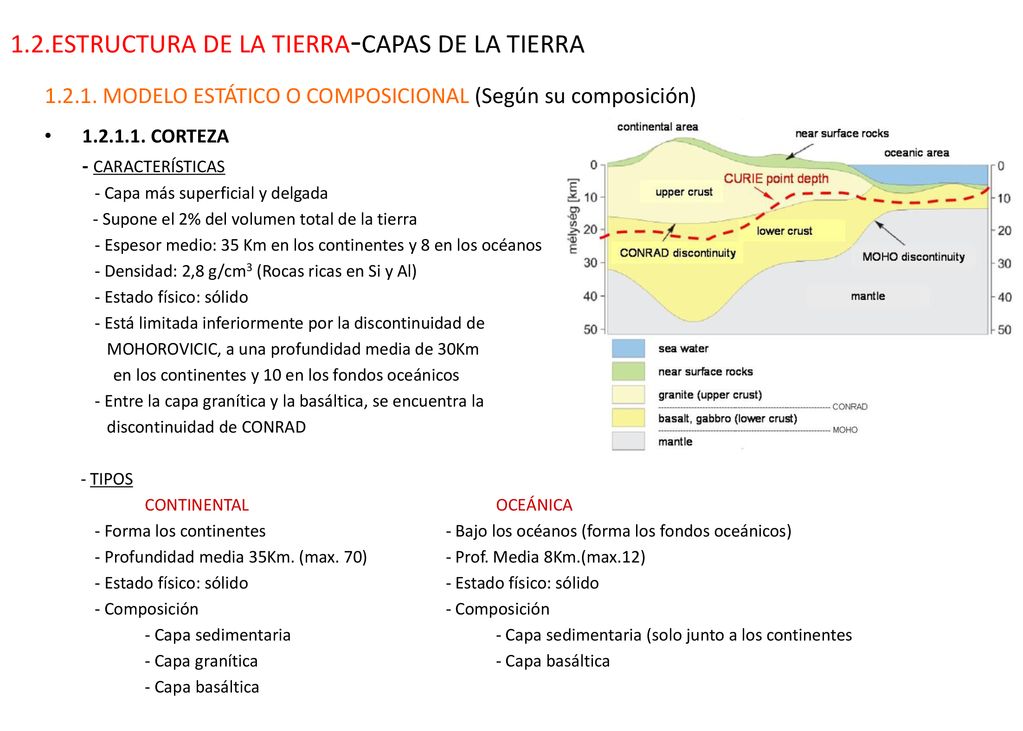

1.2.ESTRUCTURA DE LA TIERRA-CAPAS DE LA TIERRA MODELO ESTÁTICO O COMPOSICIONAL (Según su composición) CORTEZA - CARACTERÍSTICAS - Capa más superficial y delgada - Supone el 2% del volumen total de la tierra - Espesor medio: 35 Km en los continentes y 8 en los océanos - Densidad: 2,8 g/cm3 (Rocas ricas en Si y Al) - Estado físico: sólido - Está limitada inferiormente por la discontinuidad de MOHOROVICIC, a una profundidad media de 30Km en los continentes y 10 en los fondos oceánicos - Entre la capa granítica y la basáltica, se encuentra la discontinuidad de CONRAD - TIPOS CONTINENTAL OCEÁNICA - Forma los continentes - Bajo los océanos (forma los fondos oceánicos) - Profundidad media 35Km. (max. 70) - Prof. Media 8Km.(max.12) - Estado físico: sólido - Estado físico: sólido - Composición Composición - Capa sedimentaria Capa sedimentaria (solo junto a los continentes - Capa granítica Capa basáltica - Capa basáltica

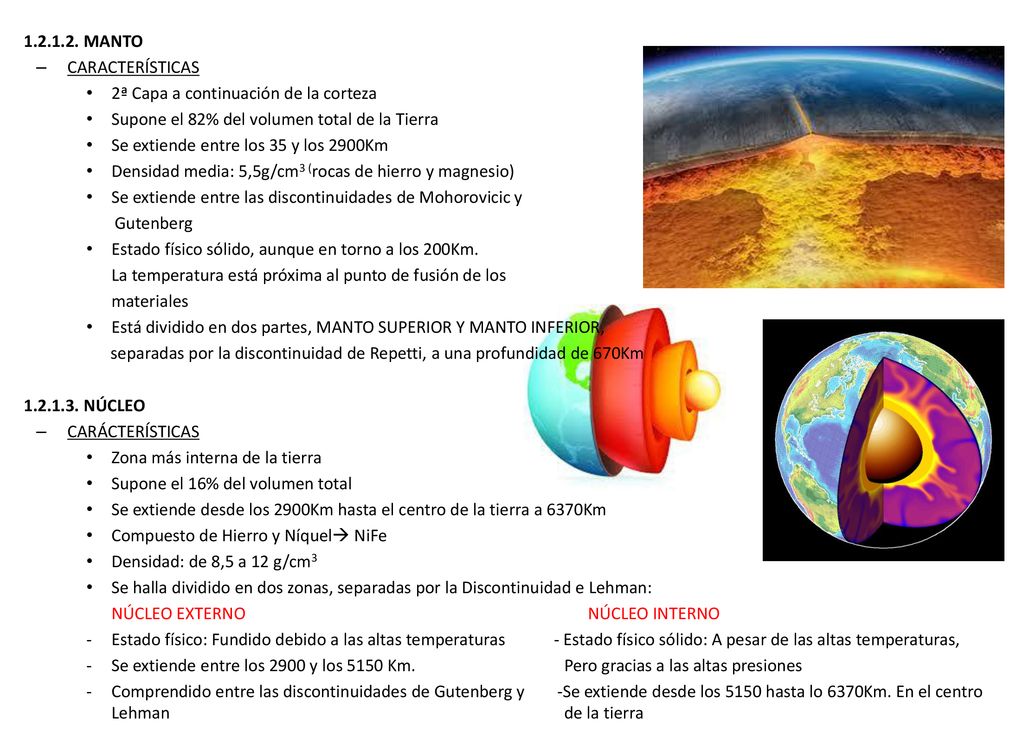

8 MANTO CARACTERÍSTICAS 2ª Capa a continuación de la corteza Supone el 82% del volumen total de la Tierra Se extiende entre los 35 y los 2900Km Densidad media: 5,5g/cm3 (rocas de hierro y magnesio) Se extiende entre las discontinuidades de Mohorovicic y Gutenberg Estado físico sólido, aunque en torno a los 200Km. La temperatura está próxima al punto de fusión de los materiales Está dividido en dos partes, MANTO SUPERIOR Y MANTO INFERIOR, separadas por la discontinuidad de Repetti, a una profundidad de 670Km NÚCLEO CARÁCTERÍSTICAS Zona más interna de la tierra Supone el 16% del volumen total Se extiende desde los 2900Km hasta el centro de la tierra a 6370Km Compuesto de Hierro y Níquel NiFe Densidad: de 8,5 a 12 g/cm3 Se halla dividido en dos zonas, separadas por la Discontinuidad e Lehman: NÚCLEO EXTERNO NÚCLEO INTERNO Estado físico: Fundido debido a las altas temperaturas Estado físico sólido: A pesar de las altas temperaturas, Se extiende entre los 2900 y los 5150 Km Pero gracias a las altas presiones Comprendido entre las discontinuidades de Gutenberg y Se extiende desde los 5150 hasta lo 6370Km. En el centro Lehman de la tierra

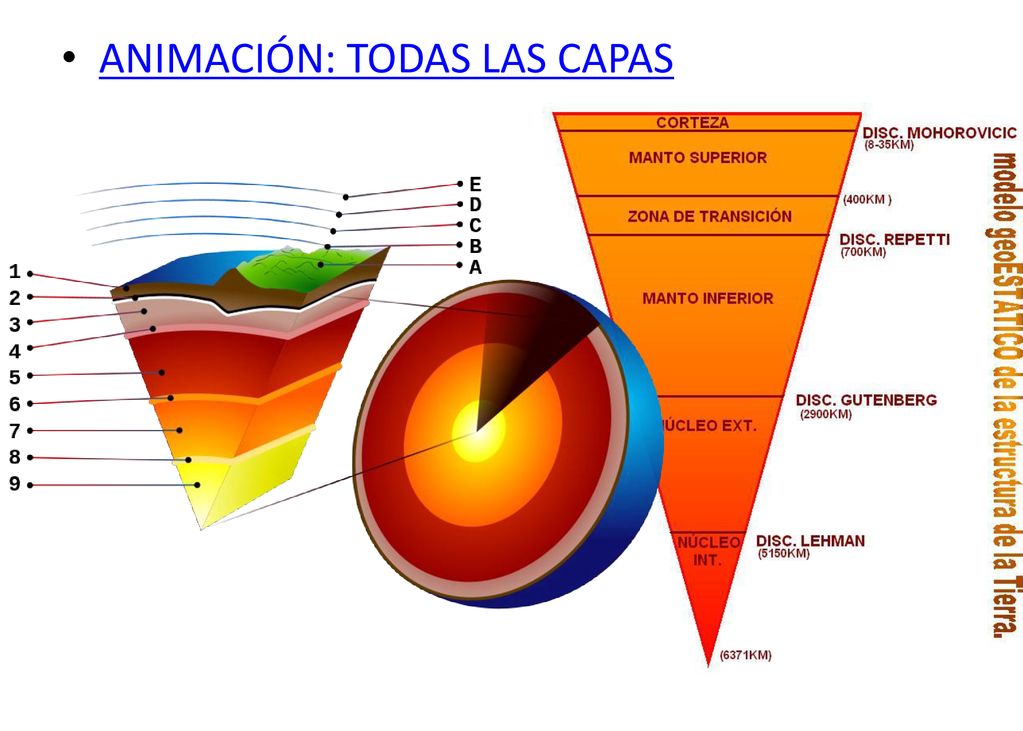

9 ANIMACIÓN: TODAS LAS CAPAS

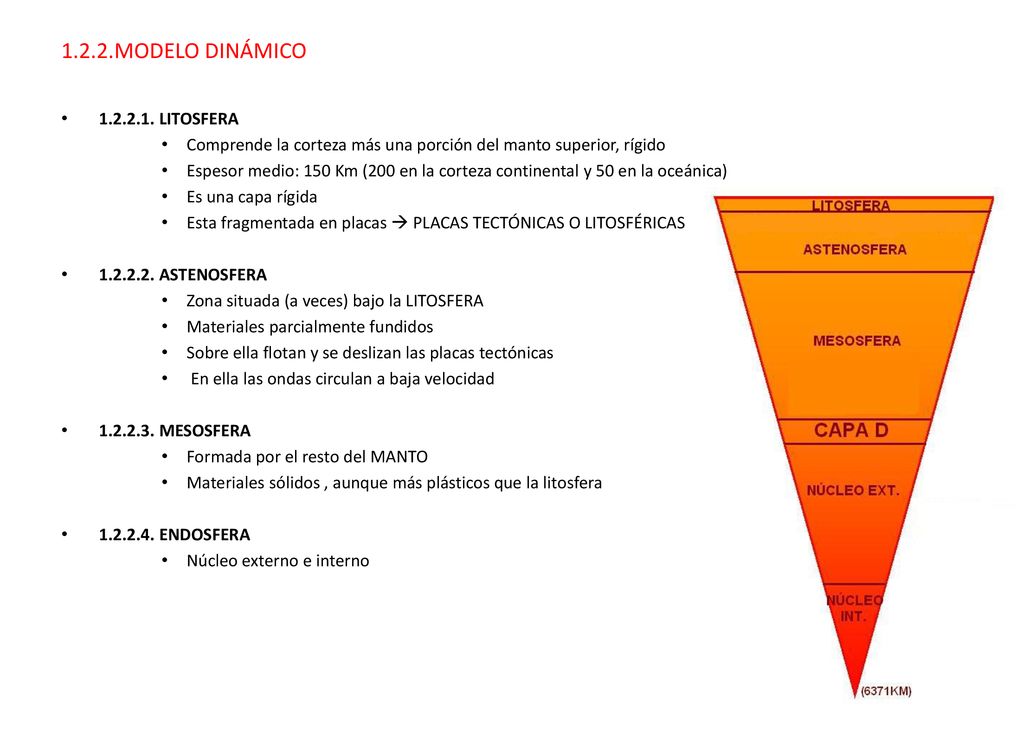

10 1.2.2.MODELO DINÁMICO 1.2.2.1. LITOSFERA
Comprende la corteza más una porción del manto superior, rígido Espesor medio: 150 Km (200 en la corteza continental y 50 en la oceánica) Es una capa rígida Esta fragmentada en placas  PLACAS TECTÓNICAS O LITOSFÉRICAS ASTENOSFERA Zona situada (a veces) bajo la LITOSFERA Materiales parcialmente fundidos Sobre ella flotan y se deslizan las placas tectónicas En ella las ondas circulan a baja velocidad MESOSFERA Formada por el resto del MANTO Materiales sólidos , aunque más plásticos que la litosfera ENDOSFERA Núcleo externo e interno

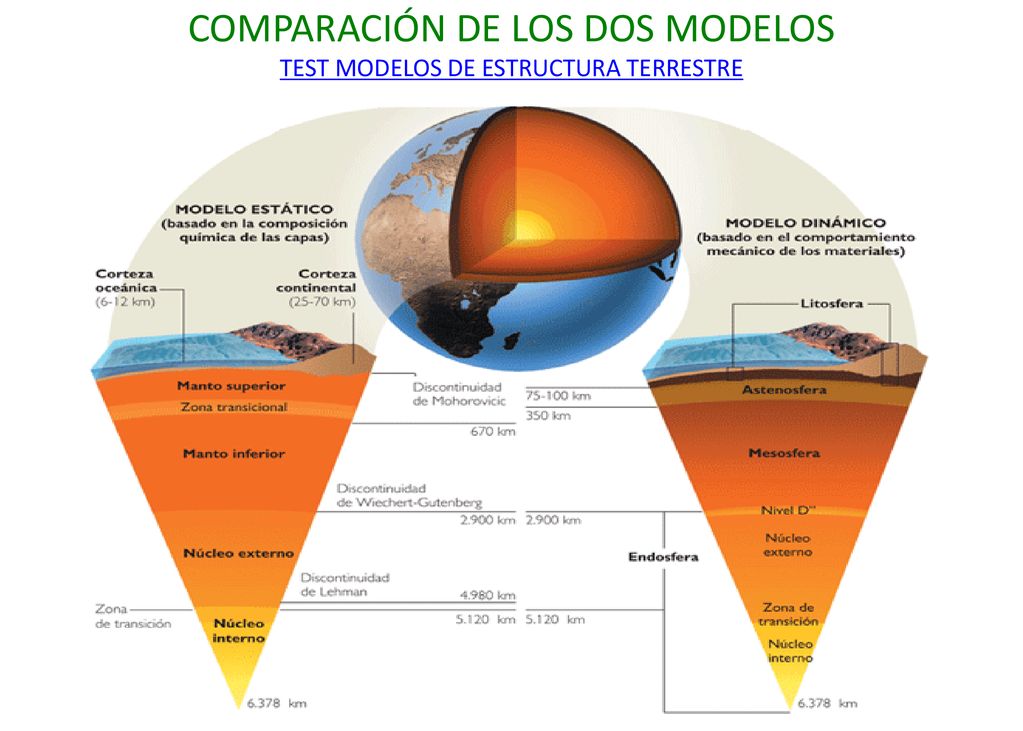

11 COMPARACIÓN DE LOS DOS MODELOS TEST MODELOS DE ESTRUCTURA TERRESTRE

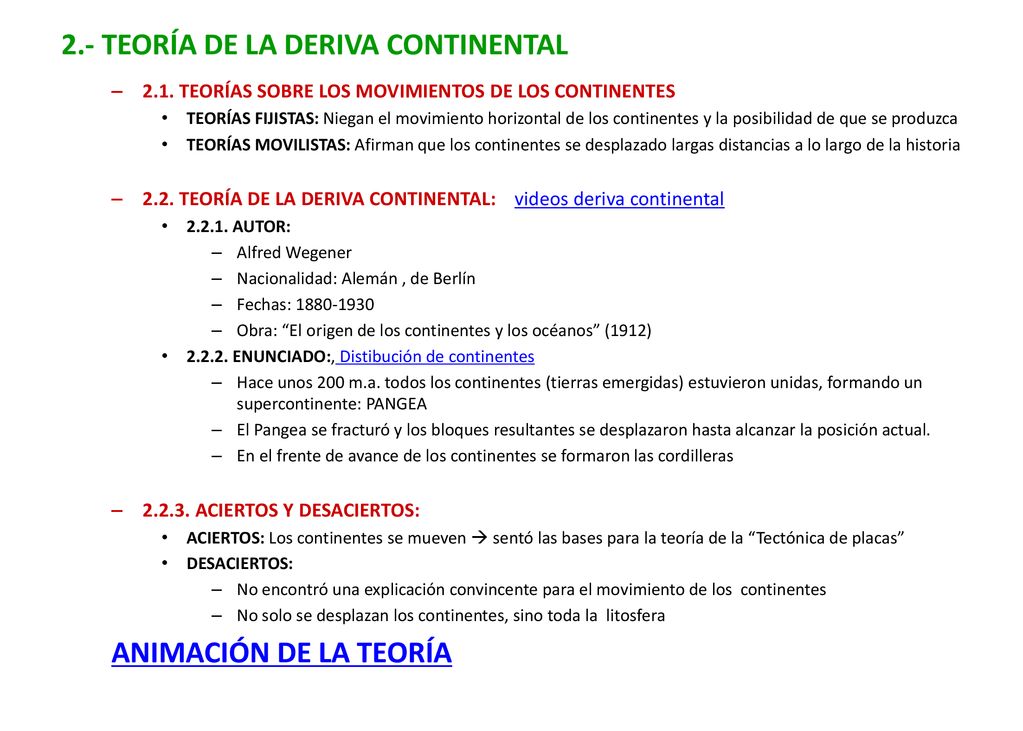

12 2.- TEORÍA DE LA DERIVA CONTINENTAL
2.1. TEORÍAS SOBRE LOS MOVIMIENTOS DE LOS CONTINENTES TEORÍAS FIJISTAS: Niegan el movimiento horizontal de los continentes y la posibilidad de que se produzca TEORÍAS MOVILISTAS: Afirman que los continentes se desplazado largas distancias a lo largo de la historia 2.2. TEORÍA DE LA DERIVA CONTINENTAL: videos deriva continental AUTOR: Alfred Wegener Nacionalidad: Alemán , de Berlín Fechas: Obra: “El origen de los continentes y los océanos” (1912) ENUNCIADO:, Distibución de continentes Hace unos 200 m.a. todos los continentes (tierras emergidas) estuvieron unidas, formando un supercontinente: PANGEA El Pangea se fracturó y los bloques resultantes se desplazaron hasta alcanzar la posición actual. En el frente de avance de los continentes se formaron las cordilleras ACIERTOS Y DESACIERTOS: ACIERTOS: Los continentes se mueven  sentó las bases para la teoría de la “Tectónica de placas” DESACIERTOS: No encontró una explicación convincente para el movimiento de los continentes No solo se desplazan los continentes, sino toda la litosfera ANIMACIÓN DE LA TEORÍA

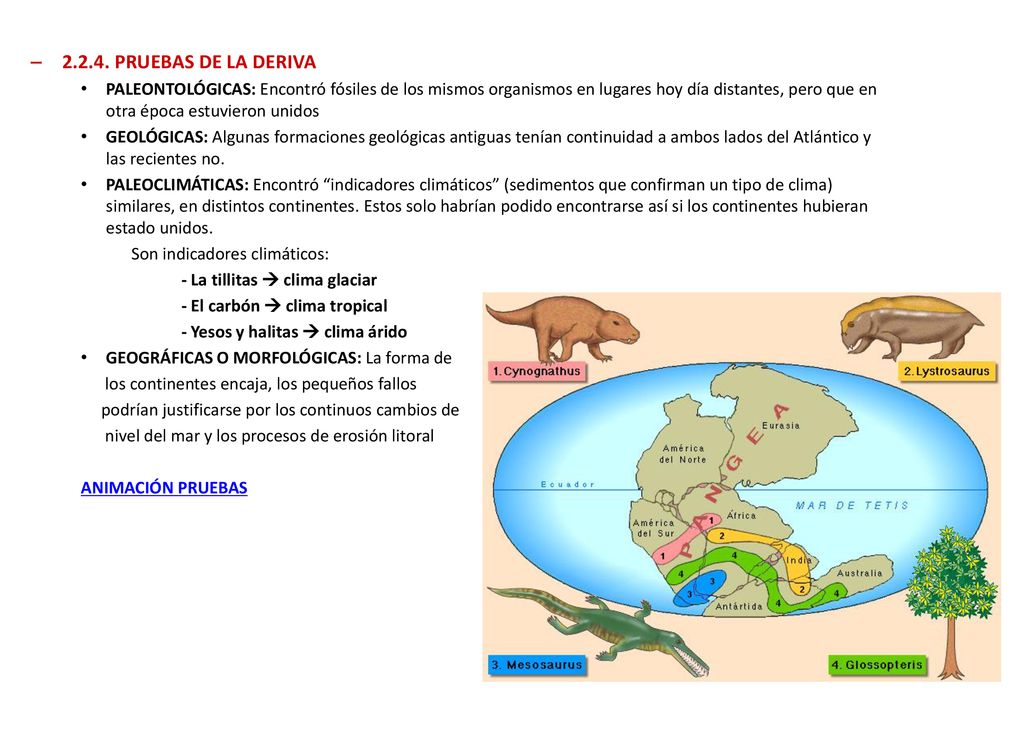

13 PRUEBAS DE LA DERIVA PALEONTOLÓGICAS: Encontró fósiles de los mismos organismos en lugares hoy día distantes, pero que en otra época estuvieron unidos GEOLÓGICAS: Algunas formaciones geológicas antiguas tenían continuidad a ambos lados del Atlántico y las recientes no. PALEOCLIMÁTICAS: Encontró “indicadores climáticos” (sedimentos que confirman un tipo de clima) similares, en distintos continentes. Estos solo habrían podido encontrarse así si los continentes hubieran estado unidos. Son indicadores climáticos: - La tillitas  clima glaciar - El carbón  clima tropical - Yesos y halitas  clima árido GEOGRÁFICAS O MORFOLÓGICAS: La forma de los continentes encaja, los pequeños fallos podrían justificarse por los continuos cambios de nivel del mar y los procesos de erosión litoral ANIMACIÓN PRUEBAS

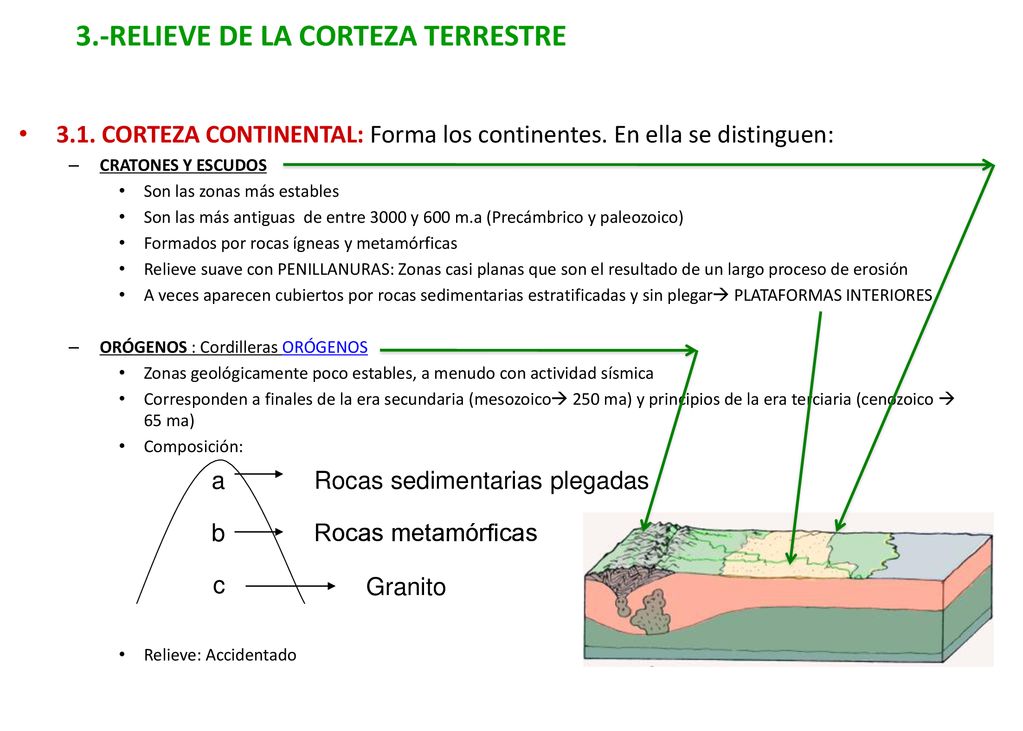

14 3.-RELIEVE DE LA CORTEZA TERRESTRE
3.1. CORTEZA CONTINENTAL: Forma los continentes. En ella se distinguen: CRATONES Y ESCUDOS Son las zonas más estables Son las más antiguas de entre 3000 y 600 m.a (Precámbrico y paleozoico) Formados por rocas ígneas y metamórficas Relieve suave con PENILLANURAS: Zonas casi planas que son el resultado de un largo proceso de erosión A veces aparecen cubiertos por rocas sedimentarias estratificadas y sin plegar PLATAFORMAS INTERIORES ORÓGENOS : Cordilleras ORÓGENOS Zonas geológicamente poco estables, a menudo con actividad sísmica Corresponden a finales de la era secundaria (mesozoico 250 ma) y principios de la era terciaria (cenozoico  65 ma) Composición: Relieve: Accidentado a Rocas sedimentarias plegadas b Rocas metamórficas c Granito

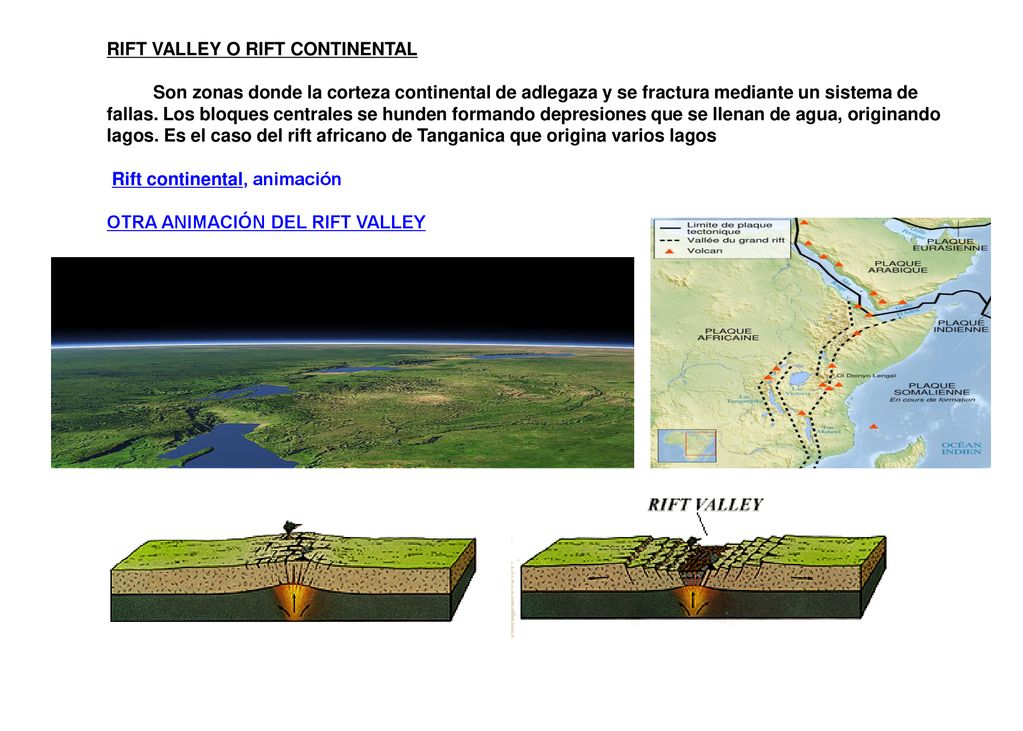

15 RIFT VALLEY O RIFT CONTINENTAL
Son zonas donde la corteza continental de adlegaza y se fractura mediante un sistema de fallas. Los bloques centrales se hunden formando depresiones que se llenan de agua, originando lagos. Es el caso del rift africano de Tanganica que origina varios lagos Rift continental, animación OTRA ANIMACIÓN DEL RIFT VALLEY

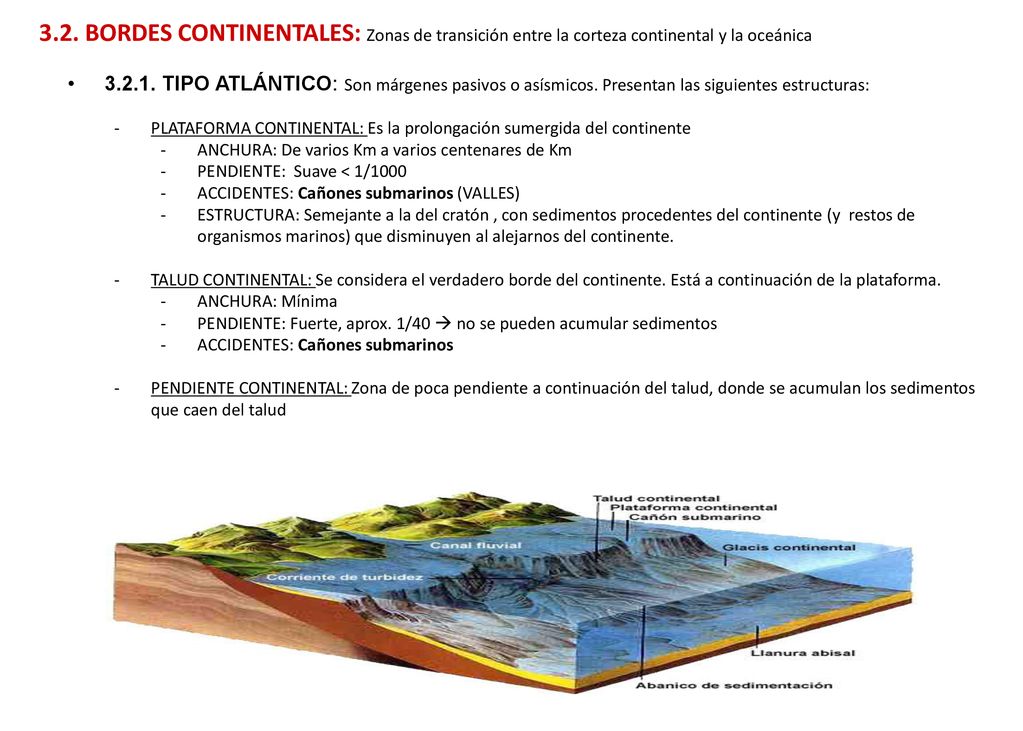

16 3.2. BORDES CONTINENTALES: Zonas de transición entre la corteza continental y la oceánica
TIPO ATLÁNTICO: Son márgenes pasivos o asísmicos. Presentan las siguientes estructuras: PLATAFORMA CONTINENTAL: Es la prolongación sumergida del continente ANCHURA: De varios Km a varios centenares de Km PENDIENTE: Suave < 1/1000 ACCIDENTES: Cañones submarinos (VALLES) ESTRUCTURA: Semejante a la del cratón , con sedimentos procedentes del continente (y restos de organismos marinos) que disminuyen al alejarnos del continente. TALUD CONTINENTAL: Se considera el verdadero borde del continente. Está a continuación de la plataforma. ANCHURA: Mínima PENDIENTE: Fuerte, aprox. 1/40  no se pueden acumular sedimentos ACCIDENTES: Cañones submarinos PENDIENTE CONTINENTAL: Zona de poca pendiente a continuación del talud, donde se acumulan los sedimentos que caen del talud

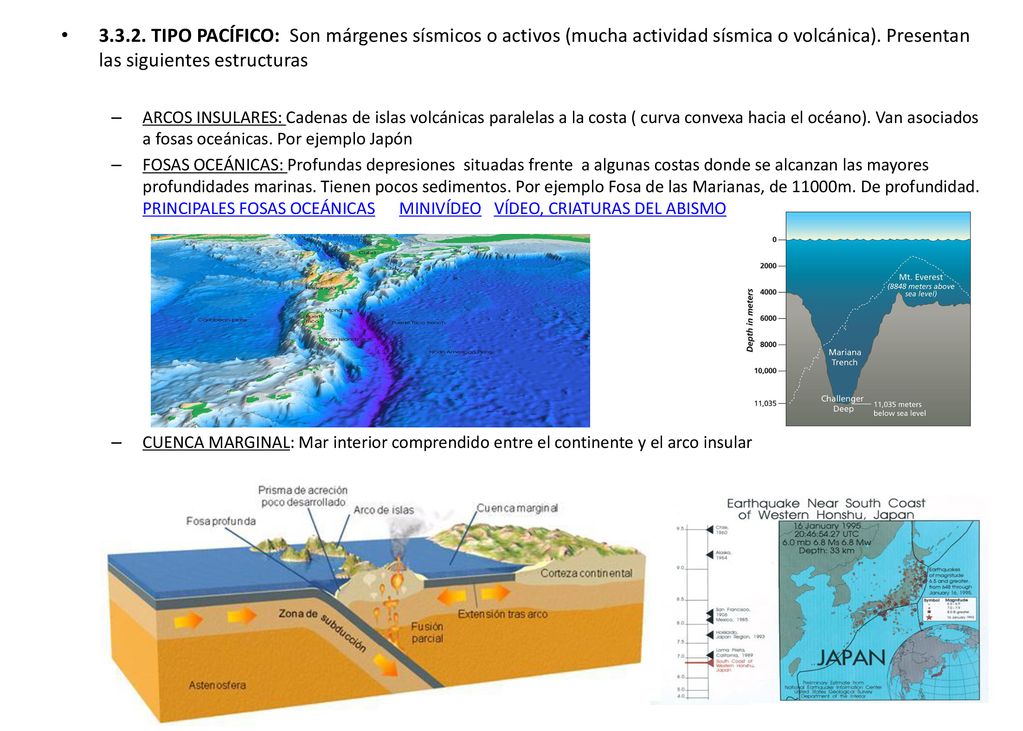

17 TIPO PACÍFICO: Son márgenes sísmicos o activos (mucha actividad sísmica o volcánica). Presentan las siguientes estructuras ARCOS INSULARES: Cadenas de islas volcánicas paralelas a la costa ( curva convexa hacia el océano). Van asociados a fosas oceánicas. Por ejemplo Japón FOSAS OCEÁNICAS: Profundas depresiones situadas frente a algunas costas donde se alcanzan las mayores profundidades marinas. Tienen pocos sedimentos. Por ejemplo Fosa de las Marianas, de 11000m. De profundidad. PRINCIPALES FOSAS OCEÁNICAS MINIVÍDEO VÍDEO, CRIATURAS DEL ABISMO CUENCA MARGINAL: Mar interior comprendido entre el continente y el arco insular

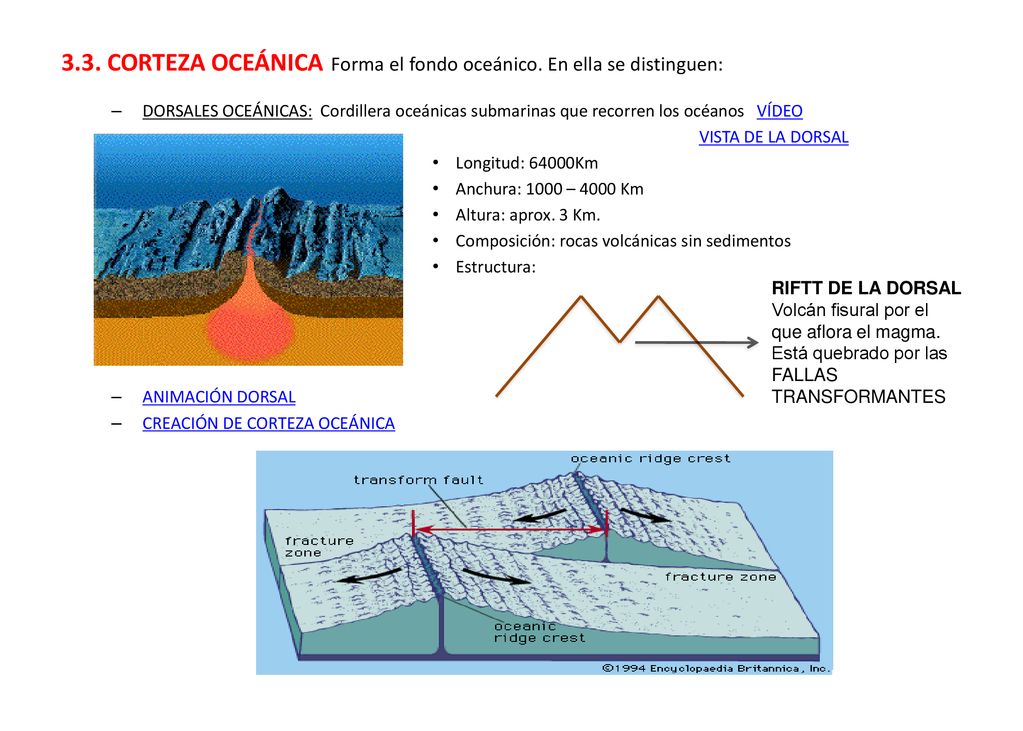

18 3.3. CORTEZA OCEÁNICA Forma el fondo oceánico. En ella se distinguen:
DORSALES OCEÁNICAS: Cordillera oceánicas submarinas que recorren los océanos VÍDEO VISTA DE LA DORSAL Longitud: 64000Km Anchura: 1000 – 4000 Km Altura: aprox. 3 Km. Composición: rocas volcánicas sin sedimentos Estructura: ANIMACIÓN DORSAL CREACIÓN DE CORTEZA OCEÁNICA RIFTT DE LA DORSAL Volcán fisural por el que aflora el magma. Está quebrado por las FALLAS TRANSFORMANTES

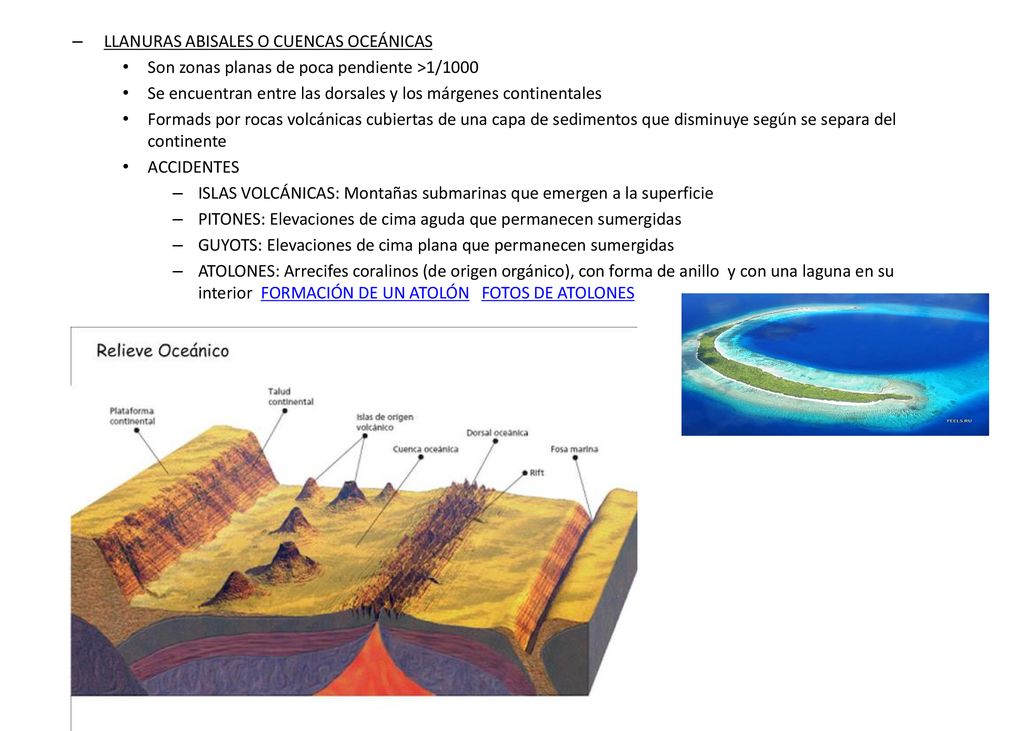

19 LLANURAS ABISALES O CUENCAS OCEÁNICAS
Son zonas planas de poca pendiente >1/1000 Se encuentran entre las dorsales y los márgenes continentales Formads por rocas volcánicas cubiertas de una capa de sedimentos que disminuye según se separa del continente ACCIDENTES ISLAS VOLCÁNICAS: Montañas submarinas que emergen a la superficie PITONES: Elevaciones de cima aguda que permanecen sumergidas GUYOTS: Elevaciones de cima plana que permanecen sumergidas ATOLONES: Arrecifes coralinos (de origen orgánico), con forma de anillo y con una laguna en su interior FORMACIÓN DE UN ATOLÓN FOTOS DE ATOLONES

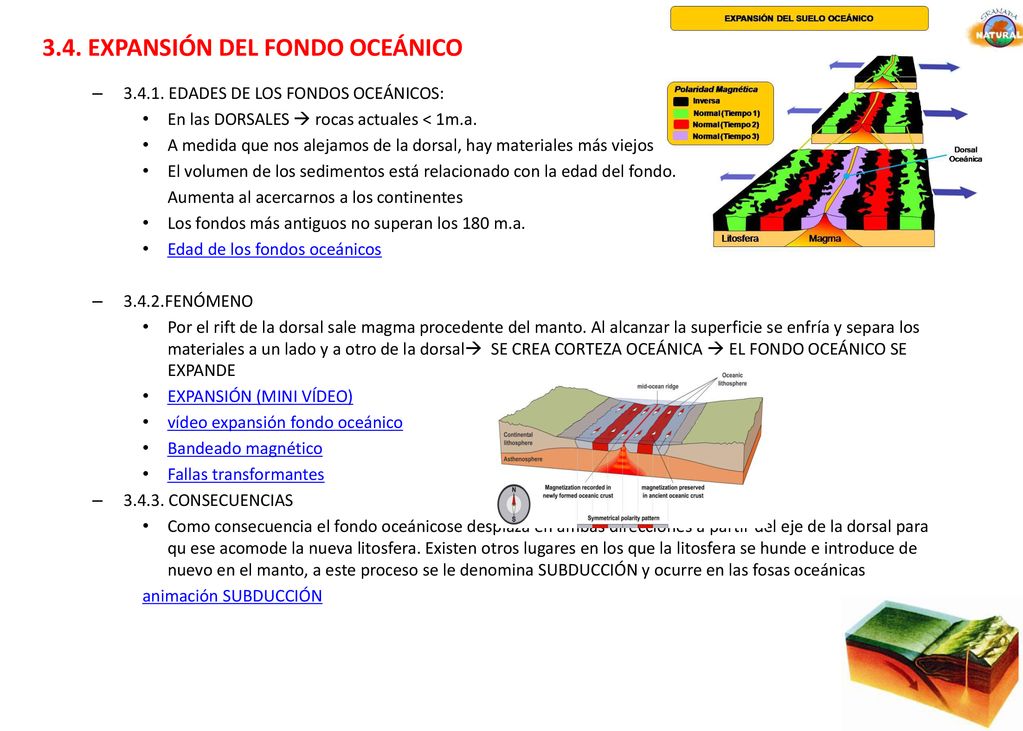

20 3.4. EXPANSIÓN DEL FONDO OCEÁNICO
EDADES DE LOS FONDOS OCEÁNICOS: En las DORSALES  rocas actuales < 1m.a. A medida que nos alejamos de la dorsal, hay materiales más viejos El volumen de los sedimentos está relacionado con la edad del fondo. Aumenta al acercarnos a los continentes Los fondos más antiguos no superan los 180 m.a. Edad de los fondos oceánicos 3.4.2.FENÓMENO Por el rift de la dorsal sale magma procedente del manto. Al alcanzar la superficie se enfría y separa los materiales a un lado y a otro de la dorsal SE CREA CORTEZA OCEÁNICA  EL FONDO OCEÁNICO SE EXPANDE EXPANSIÓN (MINI VÍDEO) vídeo expansión fondo oceánico Bandeado magnético Fallas transformantes CONSECUENCIAS Como consecuencia el fondo oceánicose desplaza en ambas direcciones a partir del eje de la dorsal para qu ese acomode la nueva litosfera. Existen otros lugares en los que la litosfera se hunde e introduce de nuevo en el manto, a este proceso se le denomina SUBDUCCIÓN y ocurre en las fosas oceánicas animación SUBDUCCIÓN Cinturones sísmicos y volcánicos

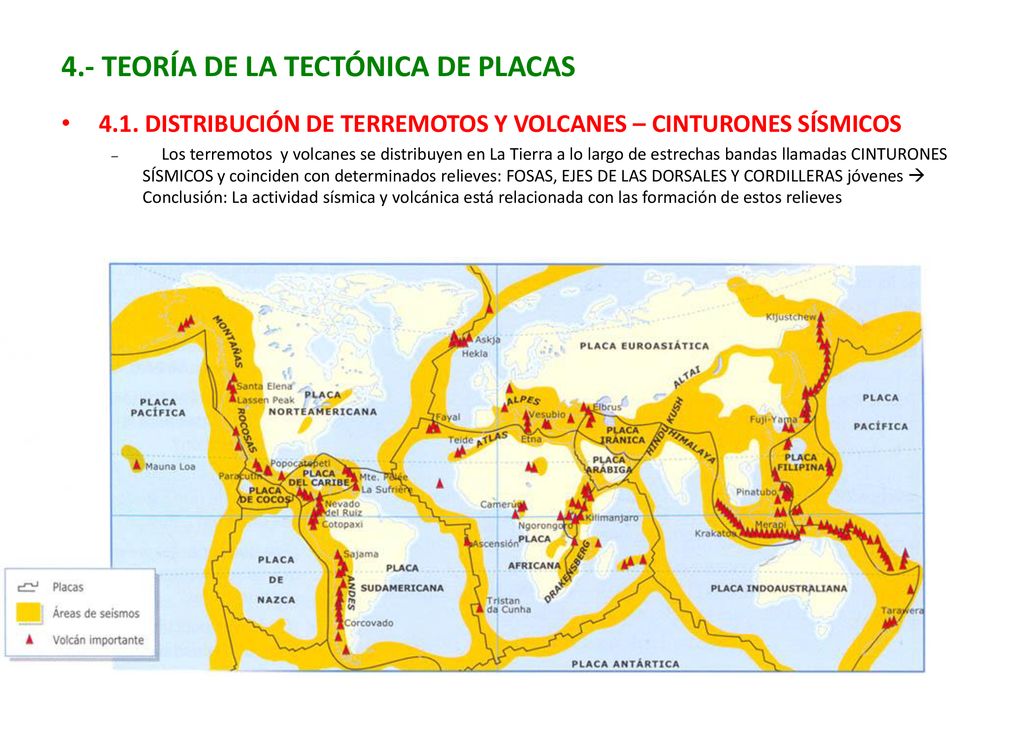

21 4.- TEORÍA DE LA TECTÓNICA DE PLACAS
4.1. DISTRIBUCIÓN DE TERREMOTOS Y VOLCANES – CINTURONES SÍSMICOS Los terremotos y volcanes se distribuyen en La Tierra a lo largo de estrechas bandas llamadas CINTURONES SÍSMICOS y coinciden con determinados relieves: FOSAS, EJES DE LAS DORSALES Y CORDILLERAS jóvenes  Conclusión: La actividad sísmica y volcánica está relacionada con las formación de estos relieves

22 4.2. PLACAS LITOSFÉRICAS O TECTÓNICAS ANIMACIÓN Proyecto biosfera
CONCEPTO: Son los fragmentos de la litosfera que se desplazan sobre la astenosfera gracias a las corrientes de convección que se producen en el manto TIPOS: Según el tamaño: GRANDES: Son 8 MICROPLACAS, de relleno Según la composición PLACAS OCEÁNICAS: formadas por litosfera oceánica PLACAS CONTINENTALES: Formadas por litosfera continental PLACAS MIXTAS: Litosfera continental + litosfera oceánica LOCALIZACIÓN: Placas principales P.O.: Nazca, Pacífico, Filipinas P.C. : Arábiga P.M.: Norteamericana, Sudamericana, Africana, Euroasiática, Indoaustraliana, Antártica

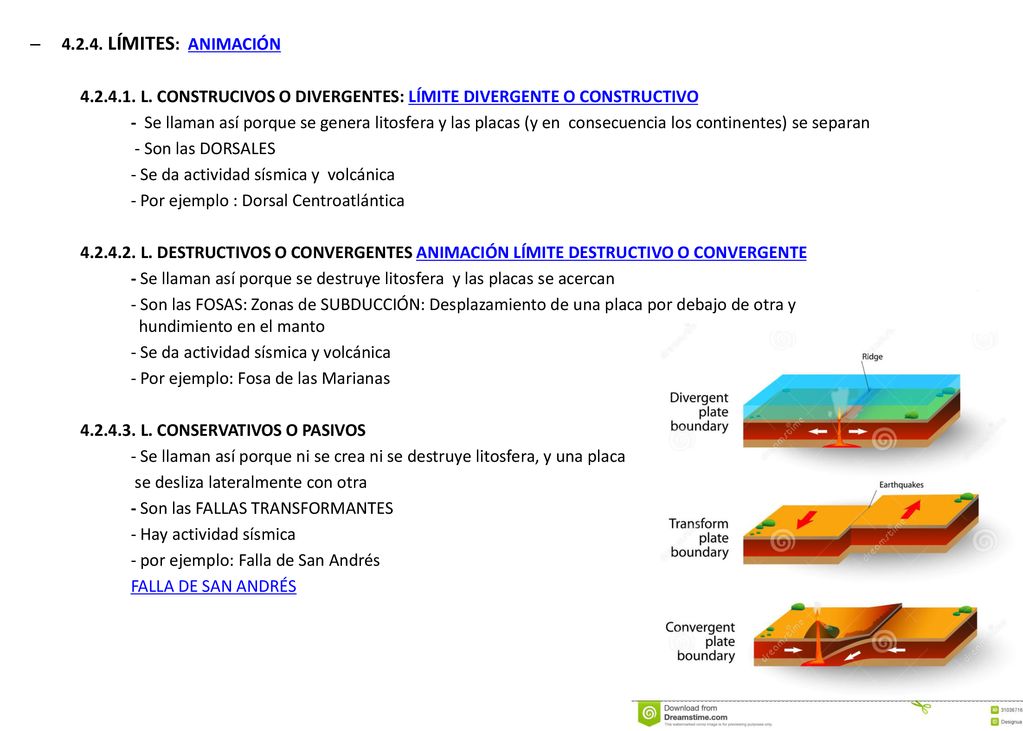

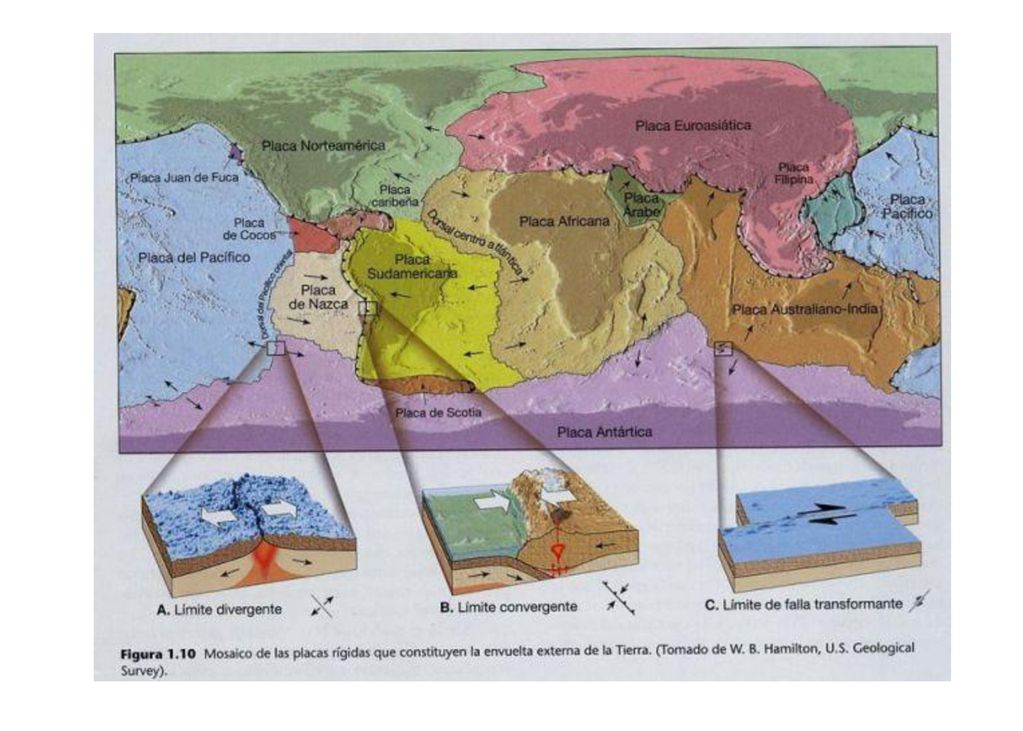

23 LÍMITES: ANIMACIÓN L. CONSTRUCIVOS O DIVERGENTES: LÍMITE DIVERGENTE O CONSTRUCTIVO - Se llaman así porque se genera litosfera y las placas (y en consecuencia los continentes) se separan - Son las DORSALES - Se da actividad sísmica y volcánica - Por ejemplo : Dorsal Centroatlántica L. DESTRUCTIVOS O CONVERGENTES ANIMACIÓN LÍMITE DESTRUCTIVO O CONVERGENTE - Se llaman así porque se destruye litosfera y las placas se acercan - Son las FOSAS: Zonas de SUBDUCCIÓN: Desplazamiento de una placa por debajo de otra y hundimiento en el manto - Se da actividad sísmica y volcánica - Por ejemplo: Fosa de las Marianas L. CONSERVATIVOS O PASIVOS - Se llaman así porque ni se crea ni se destruye litosfera, y una placa se desliza lateralmente con otra - Son las FALLAS TRANSFORMANTES - Hay actividad sísmica - por ejemplo: Falla de San Andrés FALLA DE SAN ANDRÉS

24
