MATERIALES PARA EL DIBUJO TÉCNICO

Presentaciones similares


Presentación del tema: "MATERIALES PARA EL DIBUJO TÉCNICO"— Transcripción de la presentación:

1 MATERIALES PARA EL DIBUJO TÉCNICO

2 El dibujo técnico es aquel que se trabaja en áreas técnicas, como la arquitectura o la ingeniería técnica, y para realizarlo de forma correcta y eficaz se requiere disponer del equipo y material para dibujo técnico adecuado

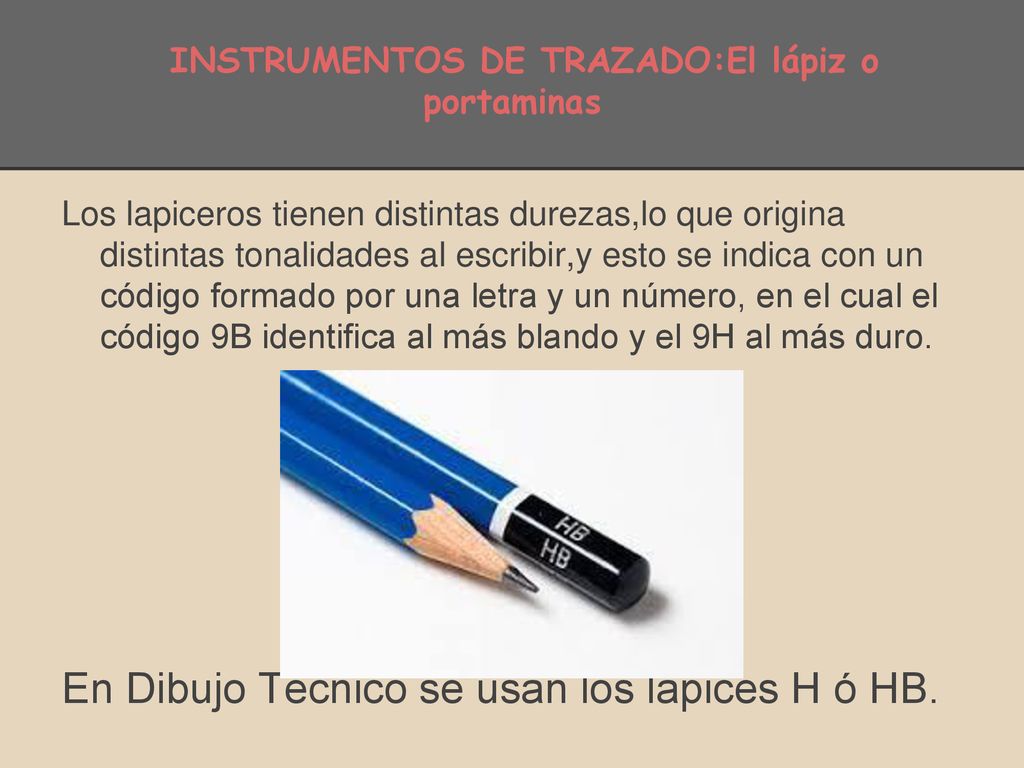

3 INSTRUMENTOS DE TRAZADO:El lápiz o portaminas
Los lapiceros tienen distintas durezas,lo que origina distintas tonalidades al escribir,y esto se indica con un código formado por una letra y un número, en el cual el código 9B identifica al más blando y el 9H al más duro. En Dibujo Técnico se usan los lápices H ó HB.

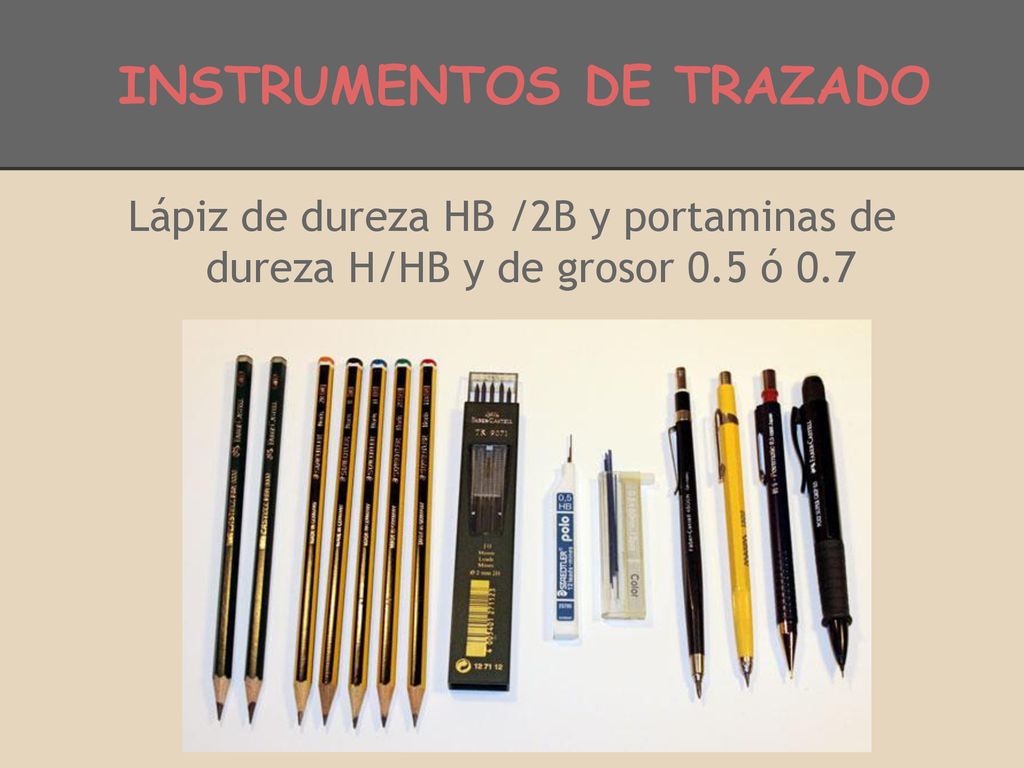

4 INSTRUMENTOS DE TRAZADO
Lápiz de dureza HB /2B y portaminas de dureza H/HB y de grosor 0.5 ó 0.7

5 INSTRUMENTOS DE TRAZADO: La bigotera o compás

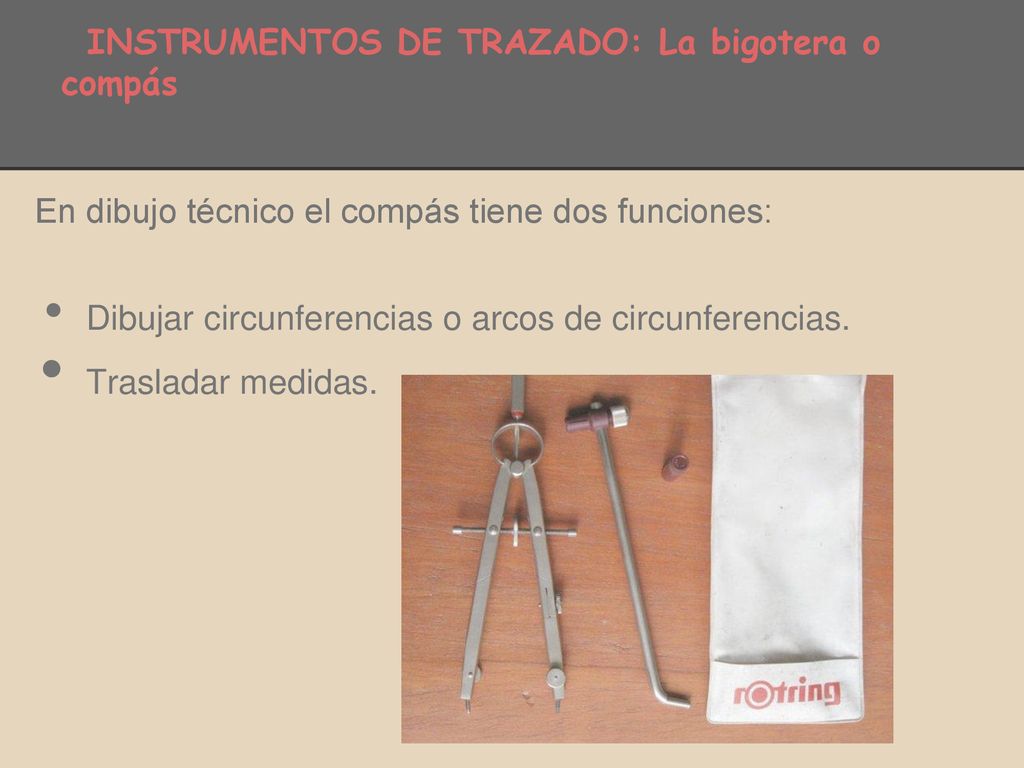

En dibujo técnico el compás tiene dos funciones: Dibujar circunferencias o arcos de circunferencias. Trasladar medidas.

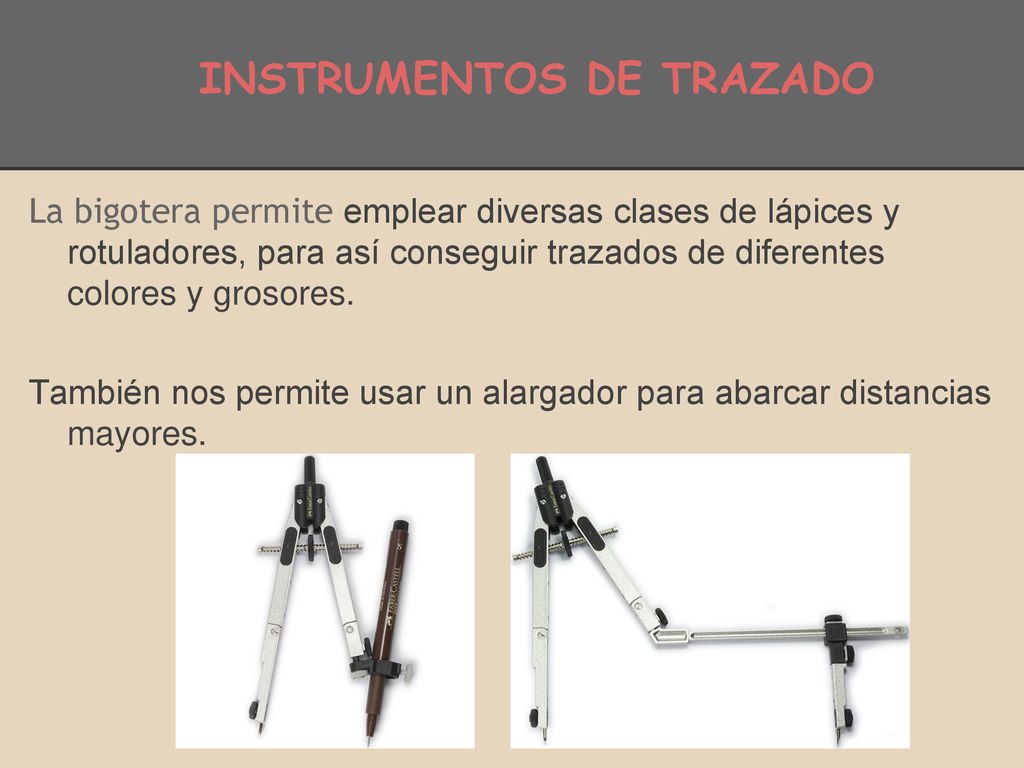

6 INSTRUMENTOS DE TRAZADO
La bigotera permite emplear diversas clases de lápices y rotuladores, para así conseguir trazados de diferentes colores y grosores. También nos permite usar un alargador para abarcar distancias mayores.

7 INSTRUMENTOS DE TRAZADO: La bigotera o compás

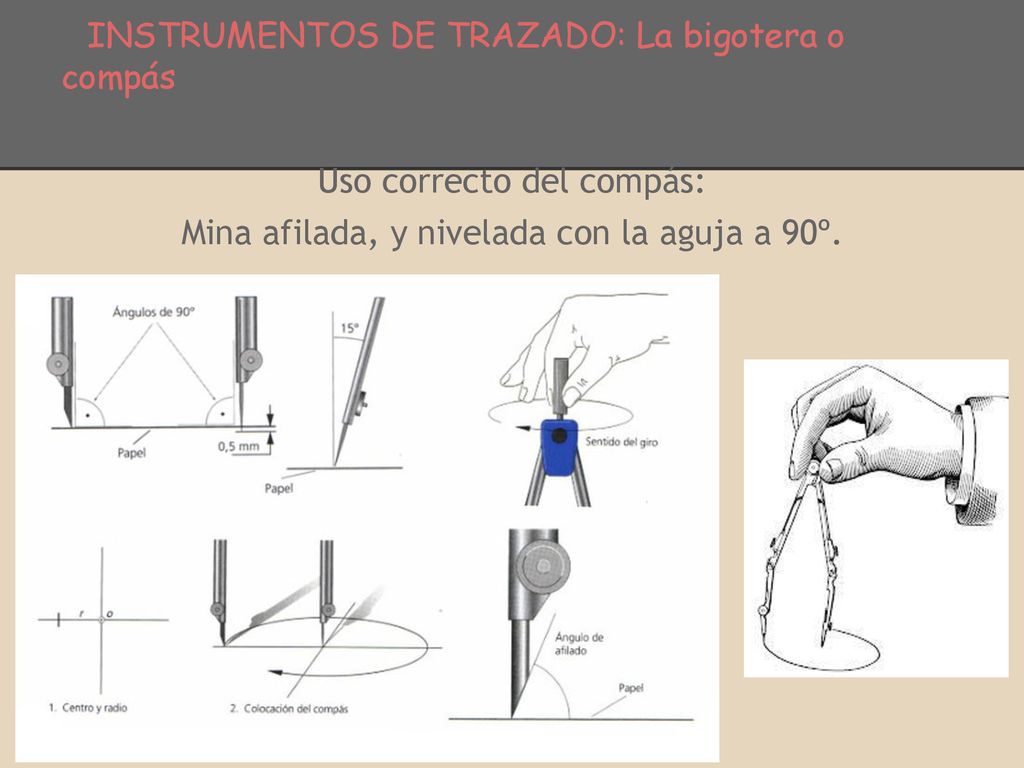

Uso correcto del compás: Mina afilada, y nivelada con la aguja a 90º.

8 INSTRUMENTOS DE TRAZADO: La bigotera o compás

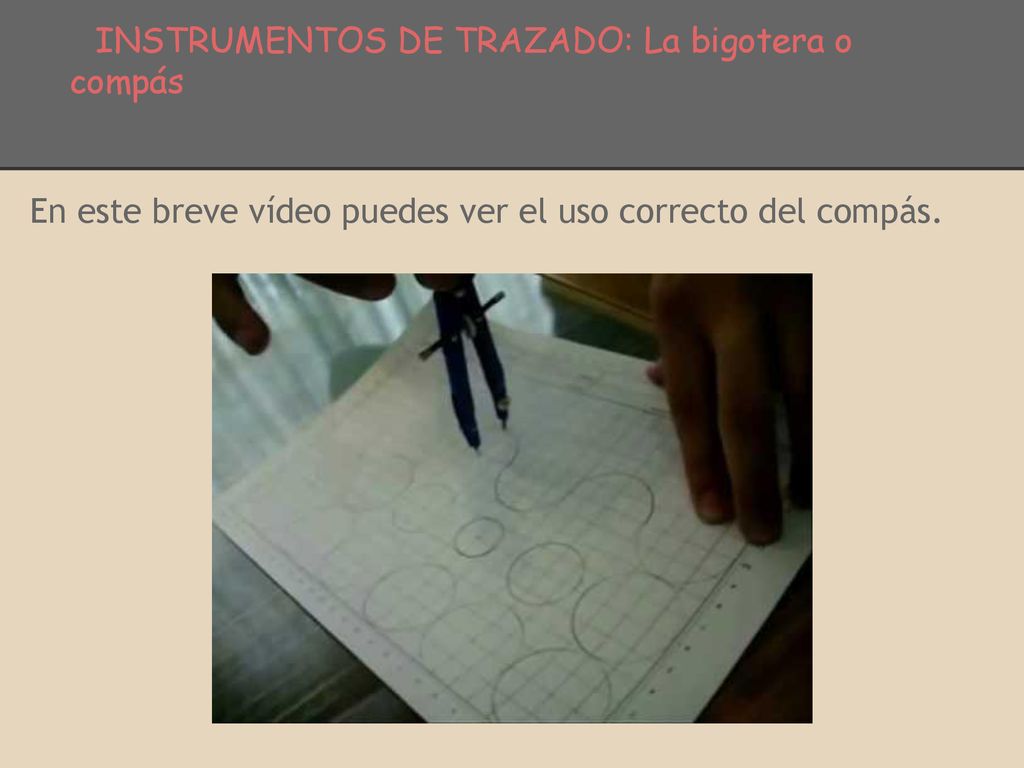

En este breve vídeo puedes ver el uso correcto del compás.

9 INSTRUMENTOS DE TRAZADO: La escuadra y el cartabón

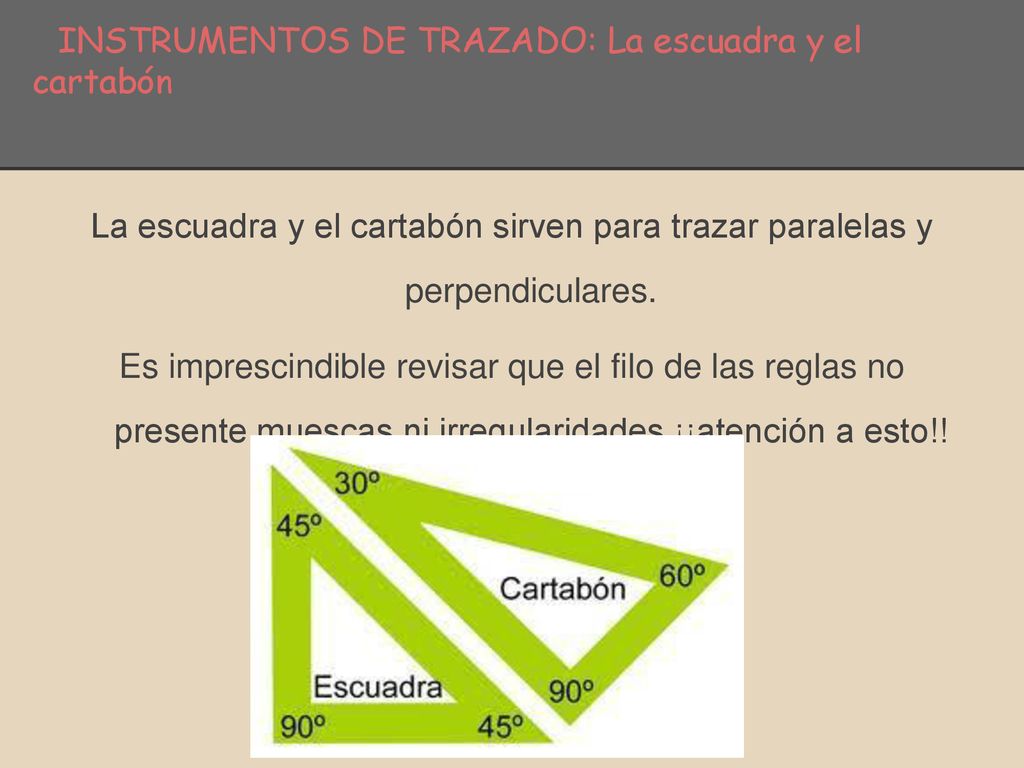

La escuadra y el cartabón sirven para trazar paralelas y perpendiculares. Es imprescindible revisar que el filo de las reglas no presente muescas ni irregularidades,¡¡atención a esto!!

10 INSTRUMENTOS DE TRAZADO: Cómo usarlos

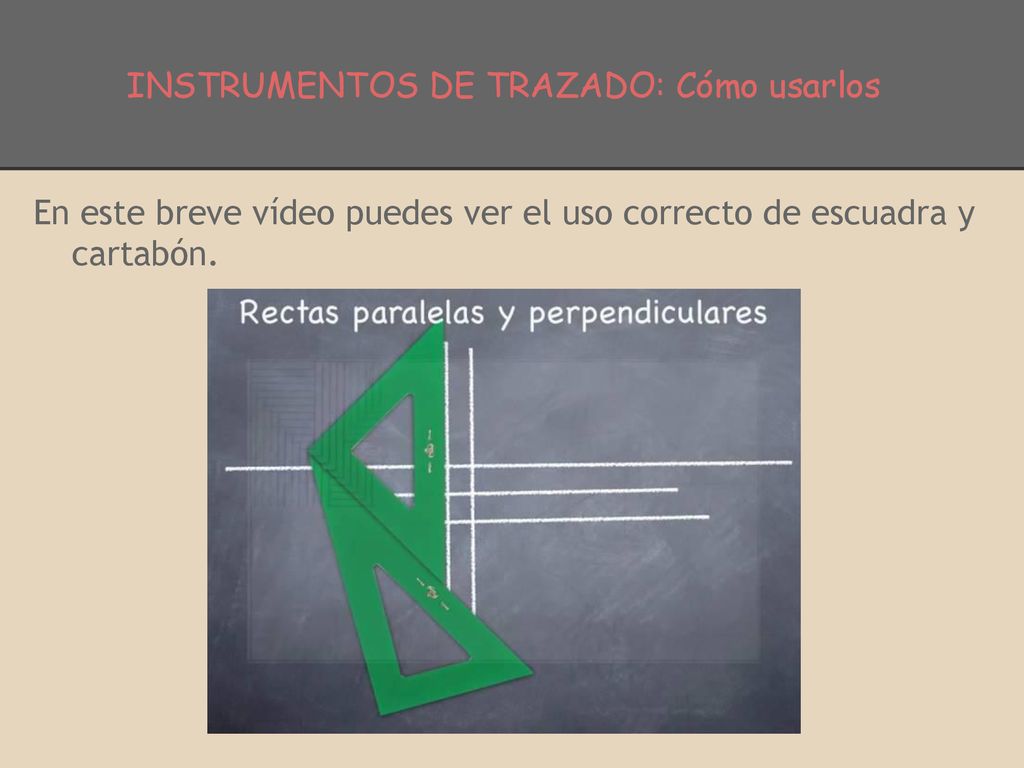

En este breve vídeo puedes ver el uso correcto de escuadra y cartabón.

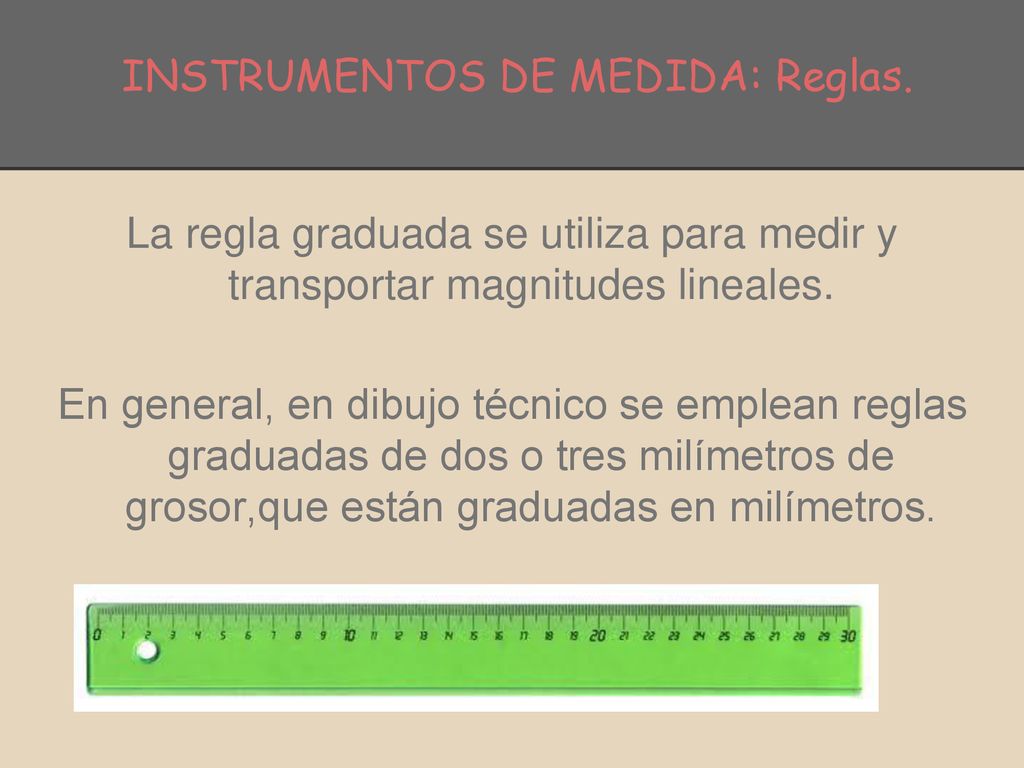

11 INSTRUMENTOS DE MEDIDA: Reglas.
La regla graduada se utiliza para medir y transportar magnitudes lineales. En general, en dibujo técnico se emplean reglas graduadas de dos o tres milímetros de grosor,que están graduadas en milímetros.

12 INSTRUMENTOS DE MEDIDA: Escalímetros.

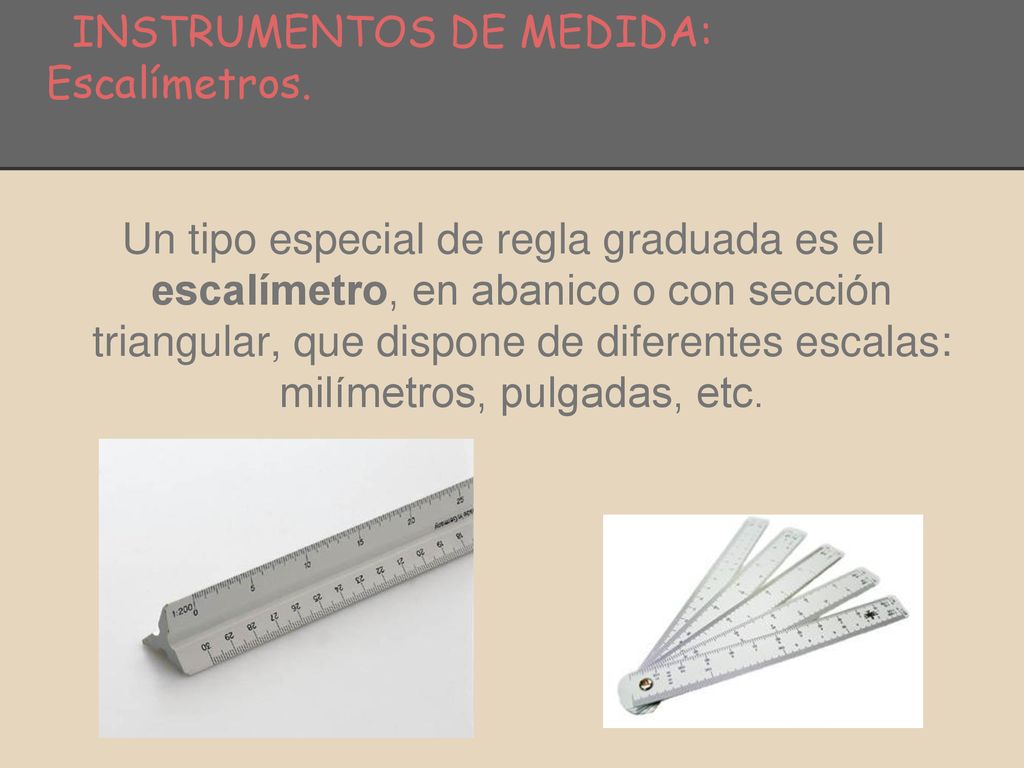

Un tipo especial de regla graduada es el escalímetro, en abanico o con sección triangular, que dispone de diferentes escalas: milímetros, pulgadas, etc.

13 INSTRUMENTOS DE MEDIDA: Transportador de ángulos.

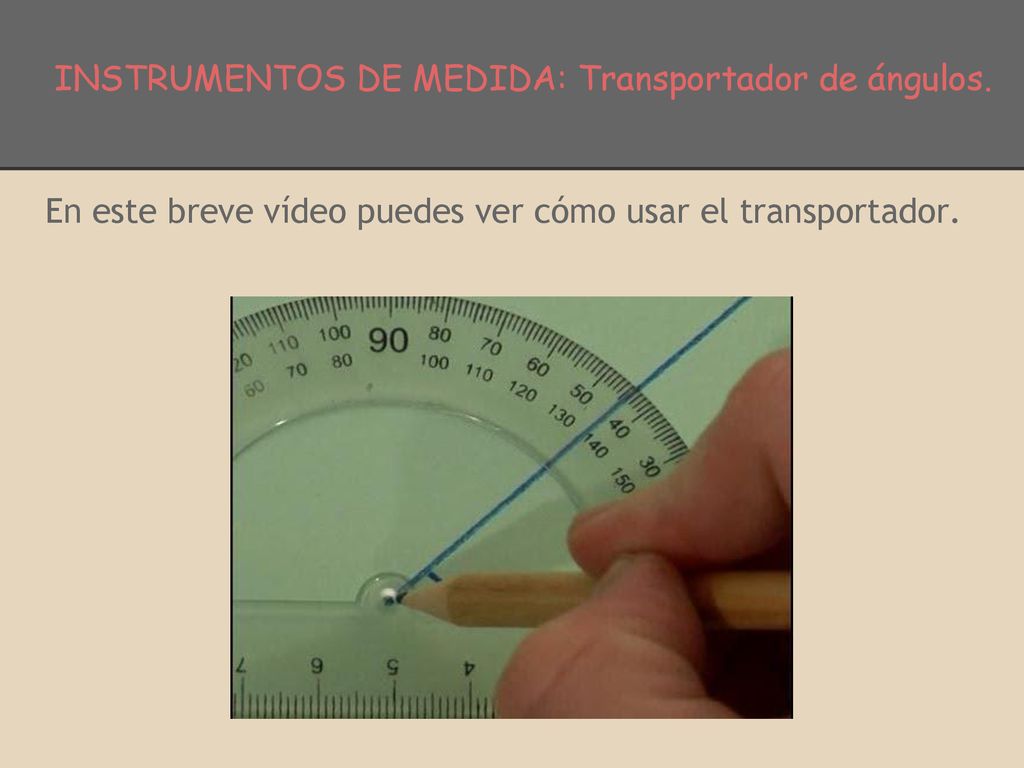

14 INSTRUMENTOS DE MEDIDA: Transportador de ángulos.
En este breve vídeo puedes ver cómo usar el transportador.

15 OTROS MATERIALES: las gomas de borrar.

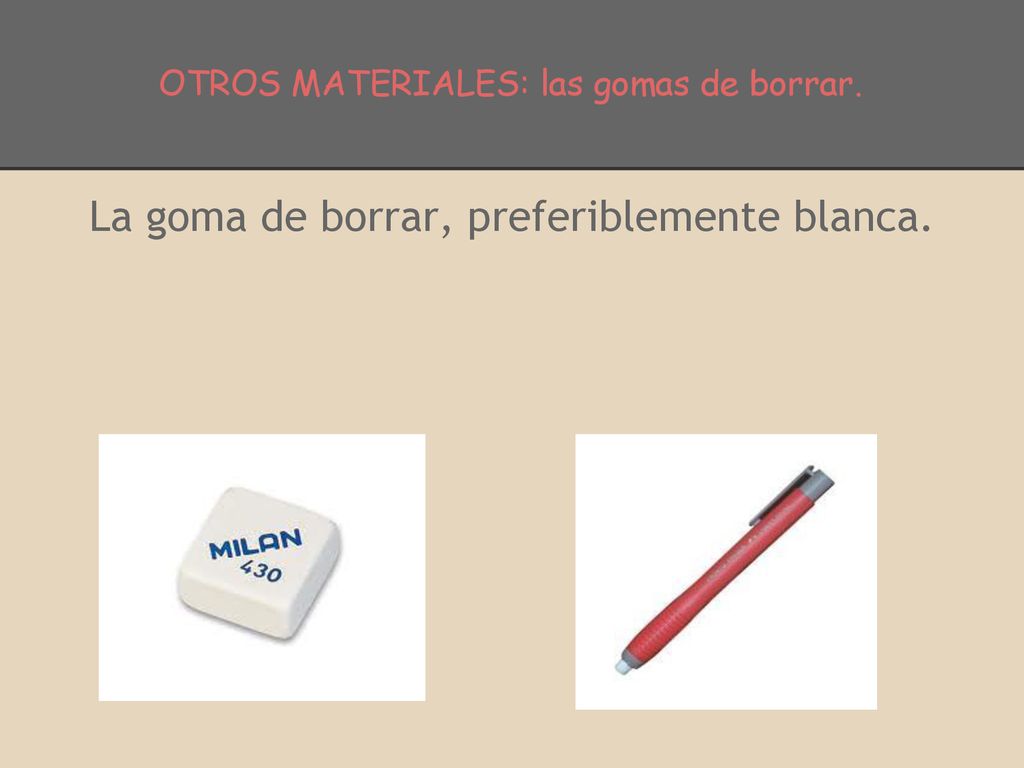

La goma de borrar, preferiblemente blanca.

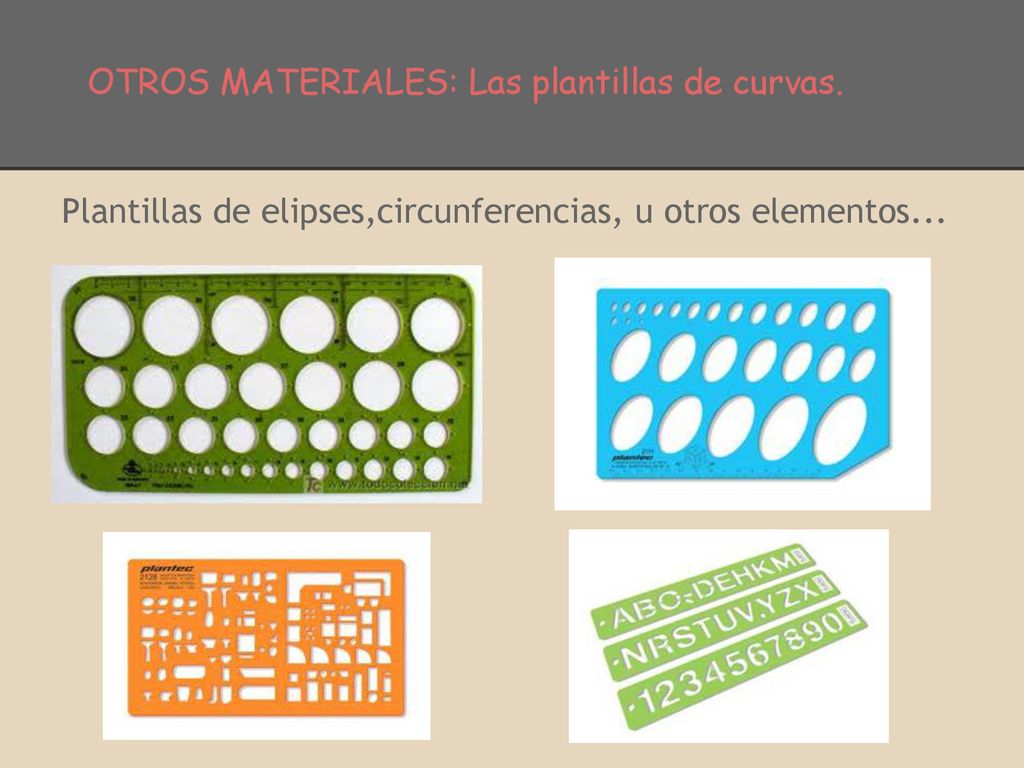

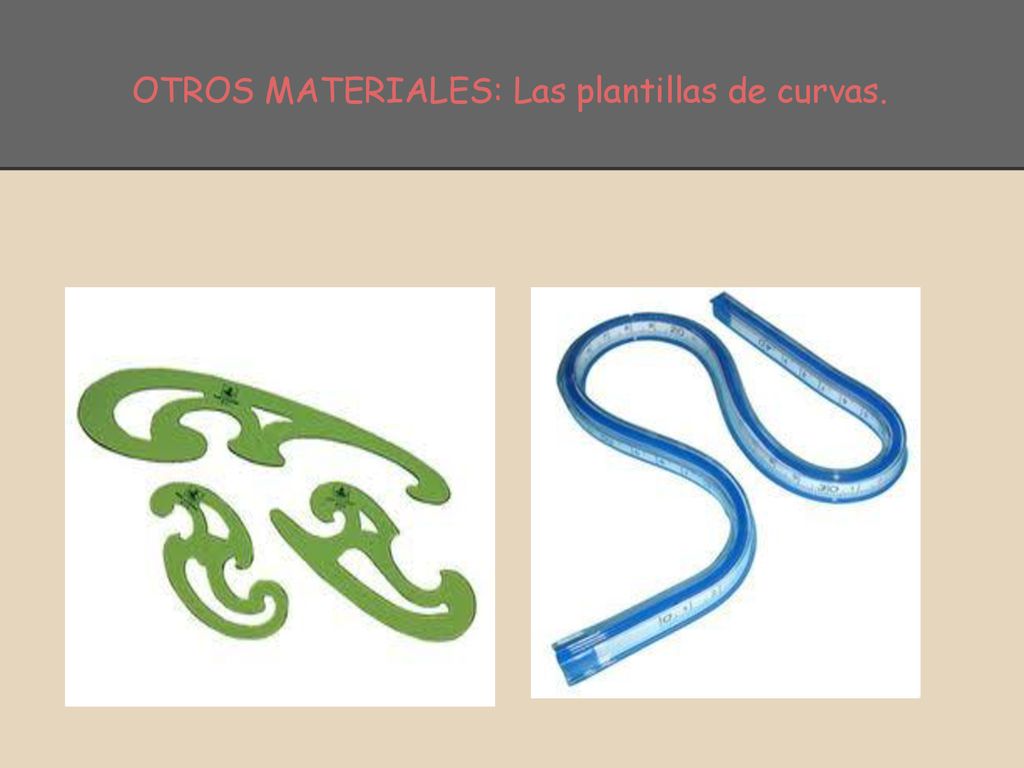

16 OTROS MATERIALES: Las plantillas de curvas.

17 OTROS MATERIALES: Las plantillas de curvas.
Plantillas de elipses,circunferencias, u otros elementos...

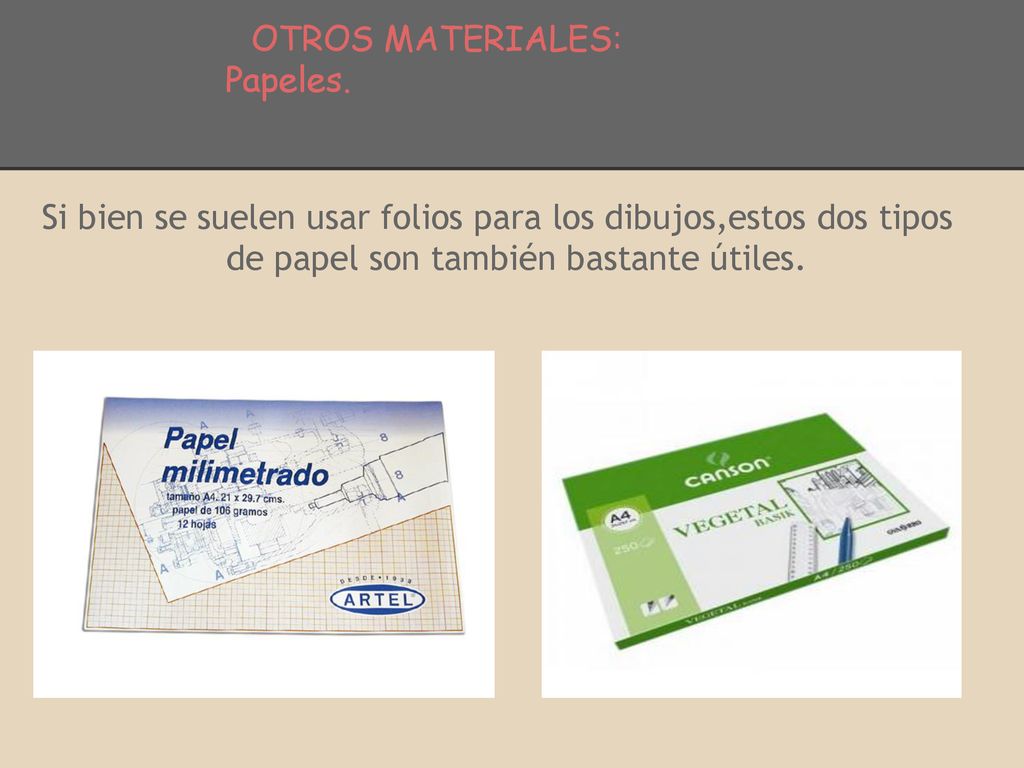

18 OTROS MATERIALES: Papeles.
Si bien se suelen usar folios para los dibujos,estos dos tipos de papel son también bastante útiles.
