1 COMENZAR JUEGO INSTRUCCIONES SALIR DEL JUEGO

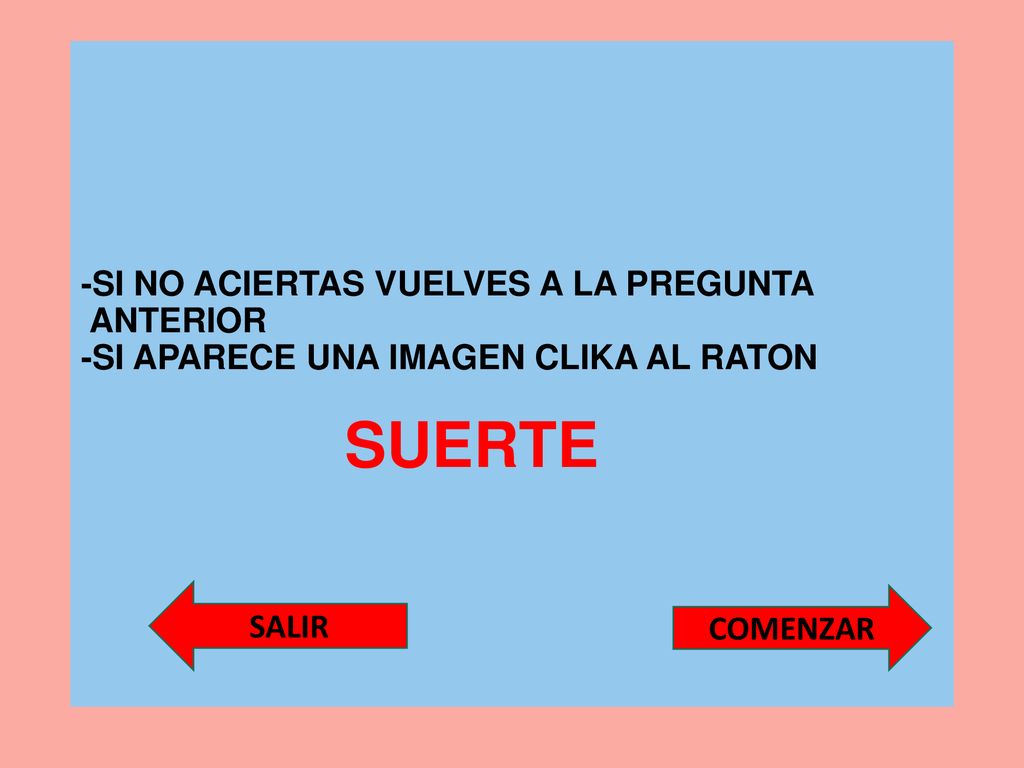

2 -SI NO ACIERTAS VUELVES A LA PREGUNTA ANTERIOR -SI APARECE UNA IMAGEN CLIKA AL RATON SUERTE
SALIR COMENZAR

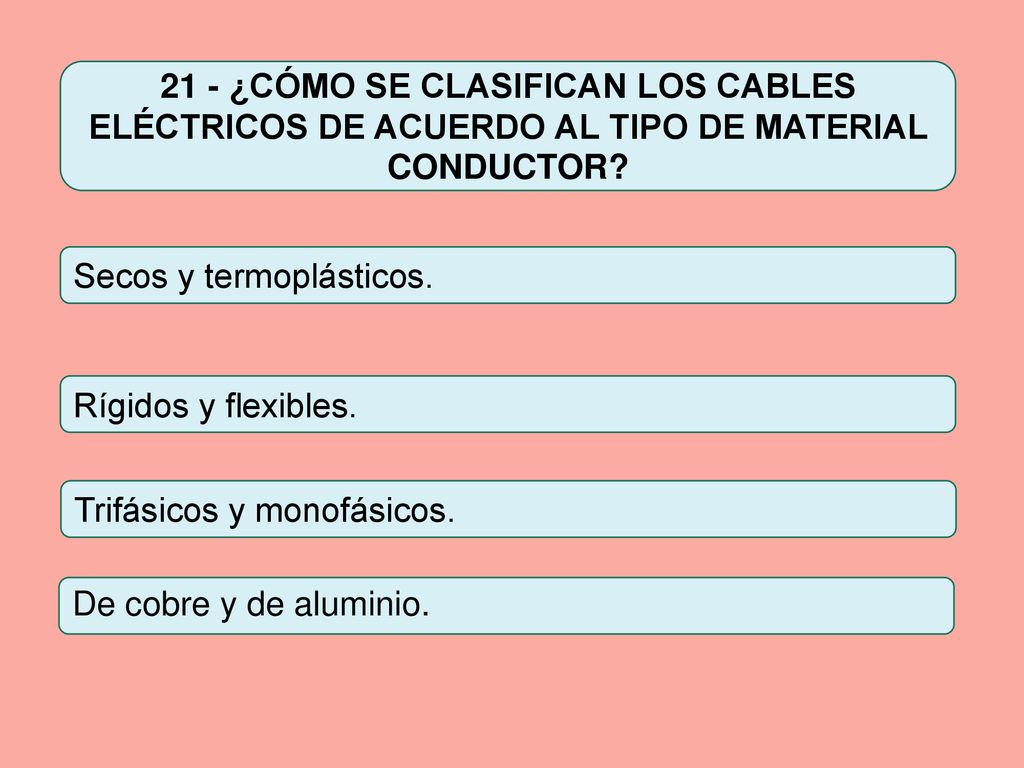

3 21 - ¿CÓMO SE CLASIFICAN LOS CABLES ELÉCTRICOS DE ACUERDO AL TIPO DE MATERIAL CONDUCTOR?
Secos y termoplásticos. Rígidos y flexibles. Trifásicos y monofásicos. De cobre y de aluminio.

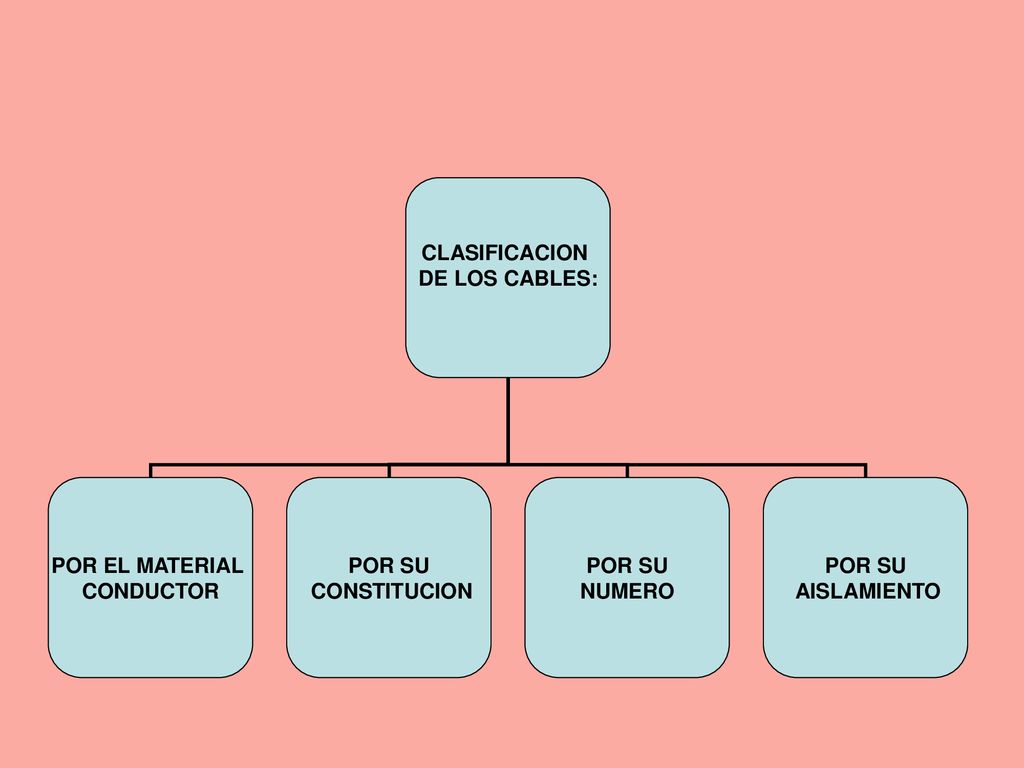

4 CLASIFICACION DE LOS CABLES: POR EL MATERIAL CONDUCTOR POR SU CONSTITUCION NUMERO AISLAMIENTO

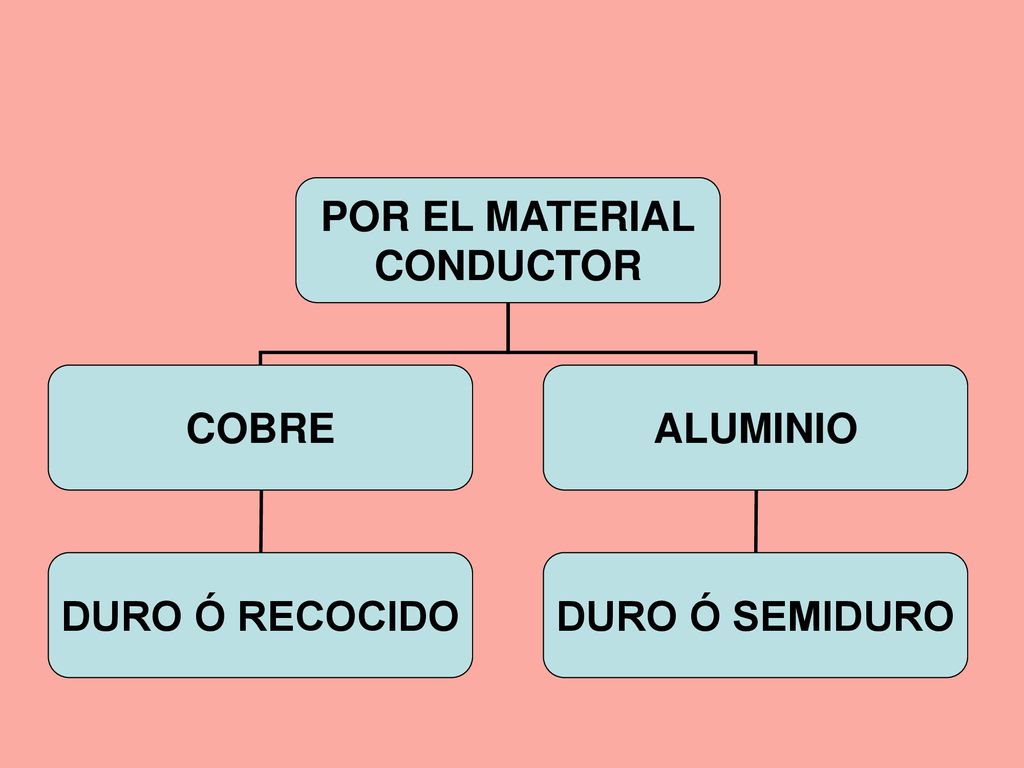

5 POR EL MATERIAL CONDUCTOR COBRE ALUMINIO DURO Ó RECOCIDO DURO Ó SEMIDURO

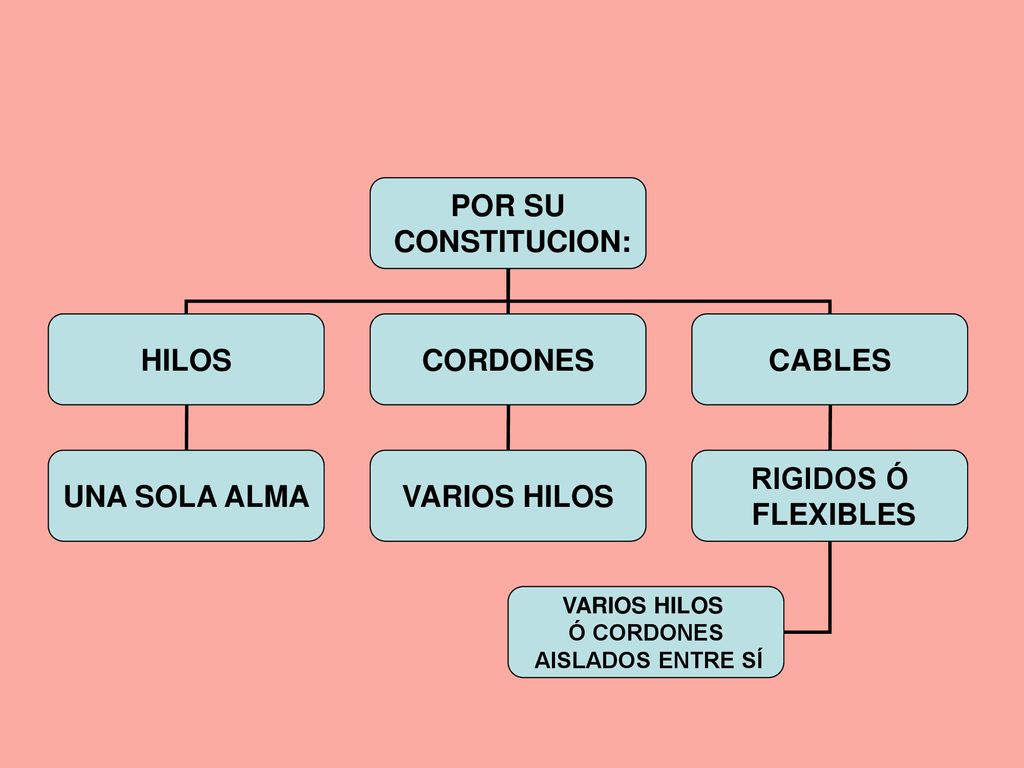

6 POR SU CONSTITUCION: HILOS CORDONES CABLES UNA SOLA ALMA VARIOS HILOS
RIGIDOS Ó FLEXIBLES Ó CORDONES AISLADOS ENTRE SÍ

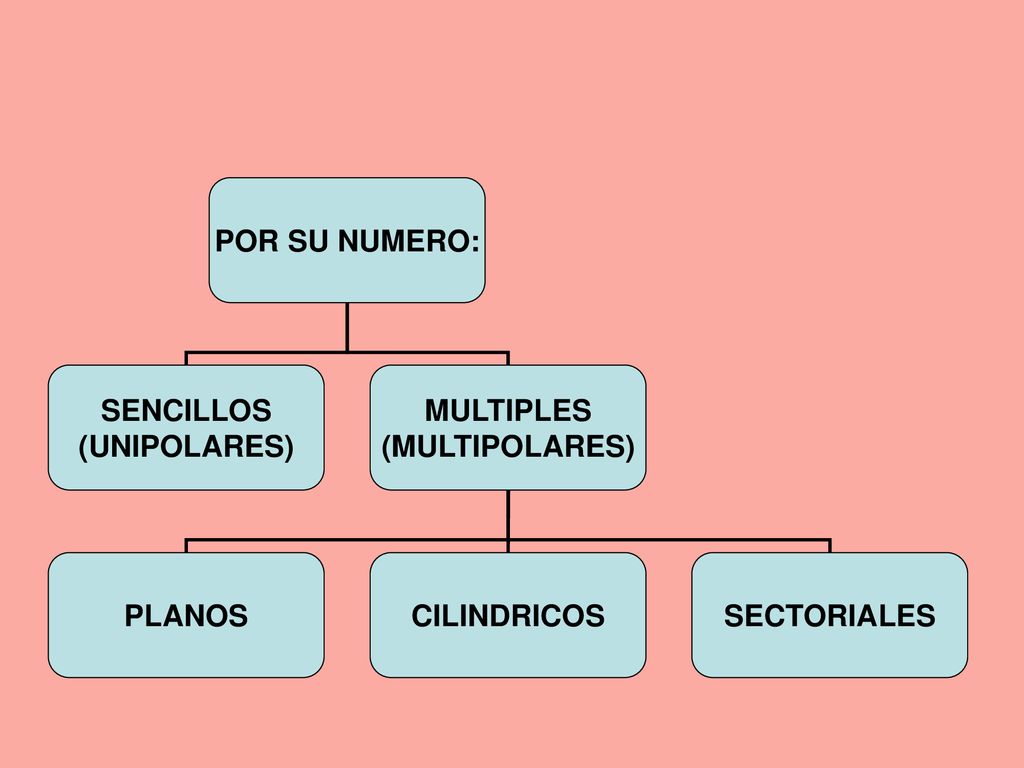

7 POR SU NUMERO: SENCILLOS (UNIPOLARES) MULTIPLES (MULTIPOLARES) PLANOS CILINDRICOS SECTORIALES

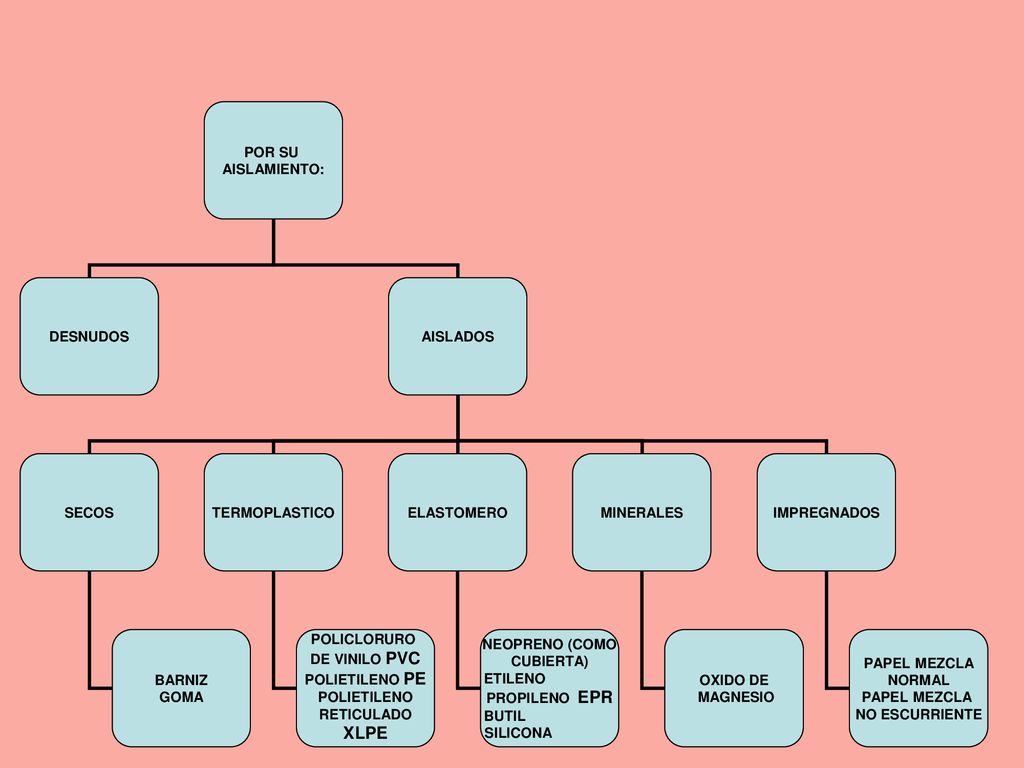

8 XLPE POR SU AISLAMIENTO: DESNUDOS AISLADOS SECOS TERMOPLASTICO
ELASTOMERO MINERALES IMPREGNADOS BARNIZ GOMA POLICLORURO DE VINILO PVC POLIETILENO PE POLIETILENO RETICULADO XLPE NEOPRENO (COMO CUBIERTA) ETILENO PROPILENO EPR BUTIL SILICONA OXIDO DE MAGNESIO PAPEL MEZCLA NORMAL NO ESCURRIENTE

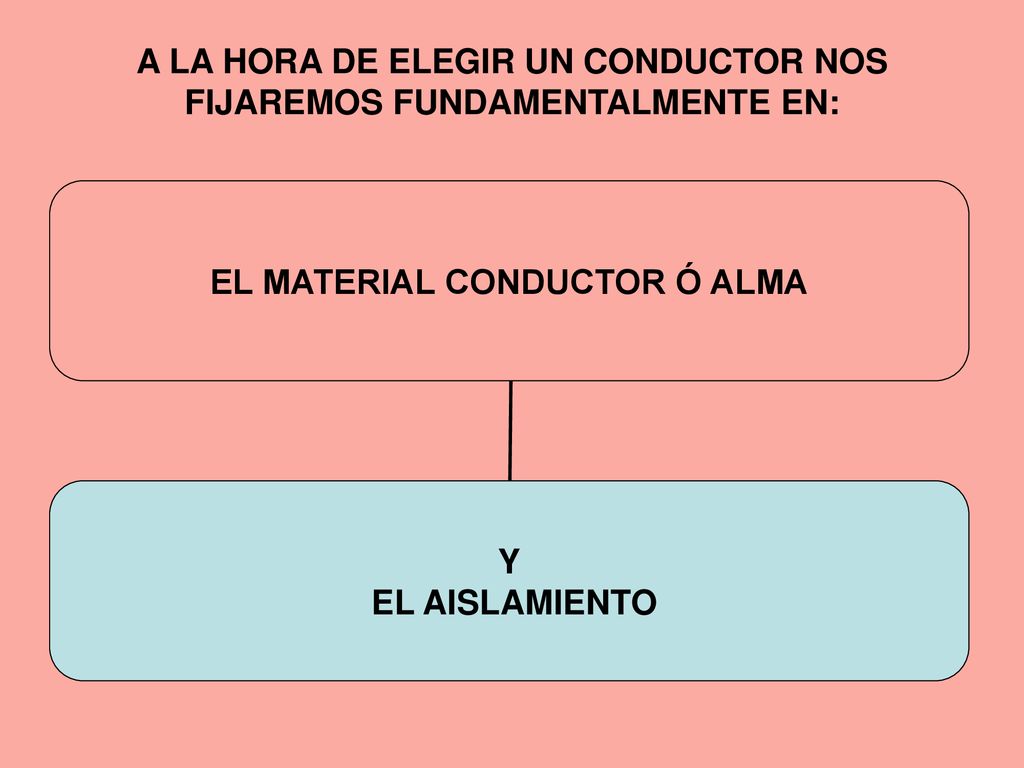

9 A LA HORA DE ELEGIR UN CONDUCTOR NOS FIJAREMOS FUNDAMENTALMENTE EN:
EL MATERIAL CONDUCTOR Ó ALMA Y EL AISLAMIENTO

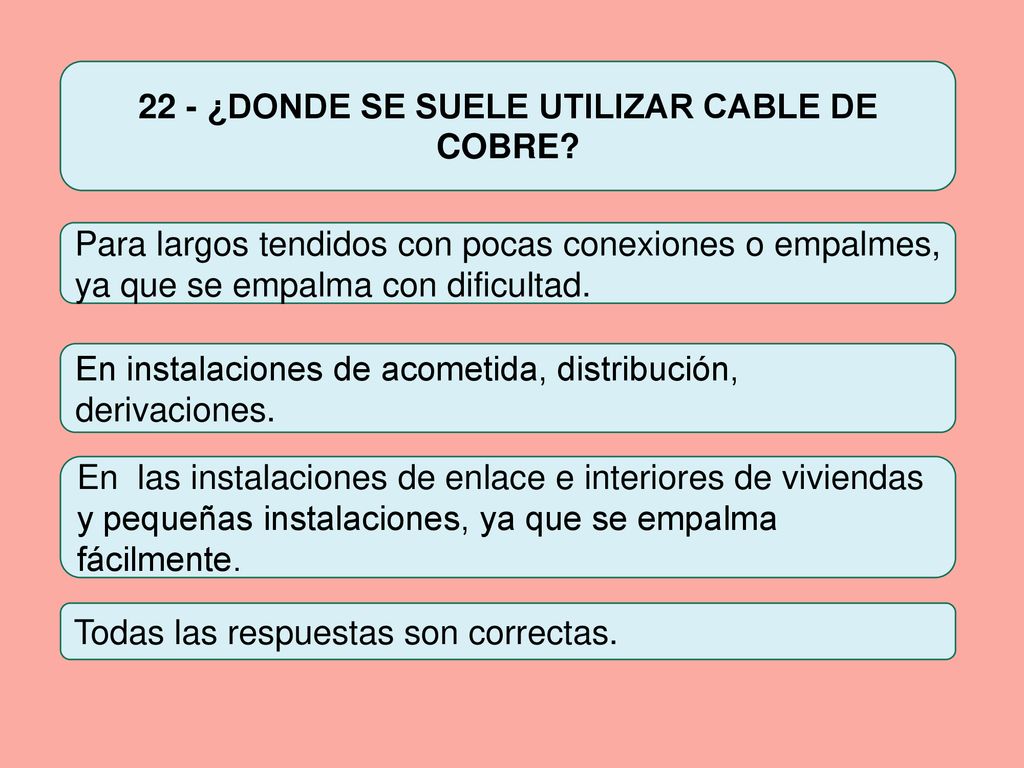

10 22 - ¿DONDE SE SUELE UTILIZAR CABLE DE COBRE?
Para largos tendidos con pocas conexiones o empalmes, ya que se empalma con dificultad. En instalaciones de acometida, distribución, derivaciones. En las instalaciones de enlace e interiores de viviendas y pequeñas instalaciones, ya que se empalma fácilmente. Todas las respuestas son correctas.

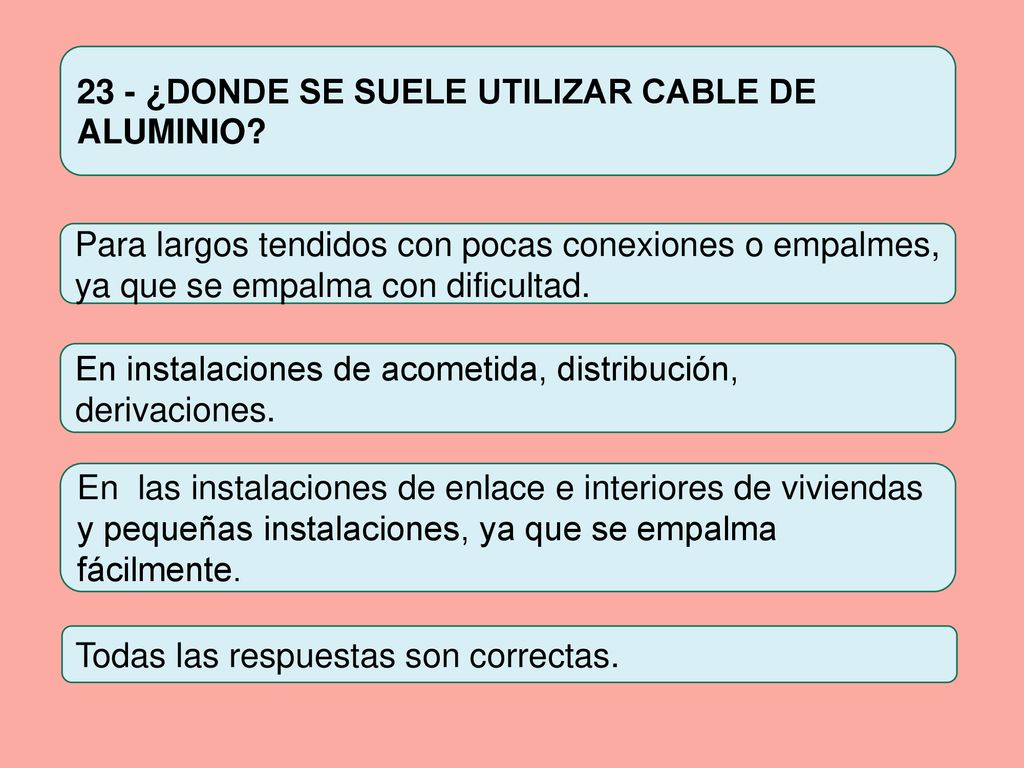

11 23 - ¿DONDE SE SUELE UTILIZAR CABLE DE ALUMINIO?
Para largos tendidos con pocas conexiones o empalmes, ya que se empalma con dificultad. En instalaciones de acometida, distribución, derivaciones. En las instalaciones de enlace e interiores de viviendas y pequeñas instalaciones, ya que se empalma fácilmente. Todas las respuestas son correctas.

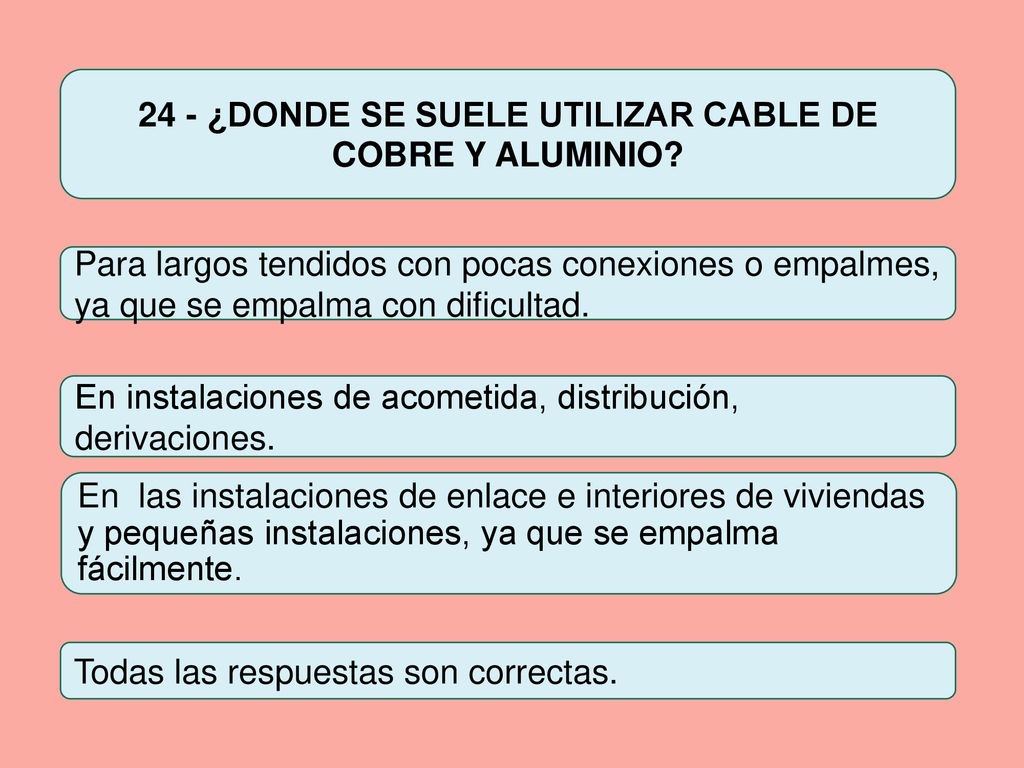

12 24 - ¿DONDE SE SUELE UTILIZAR CABLE DE COBRE Y ALUMINIO?
Para largos tendidos con pocas conexiones o empalmes, ya que se empalma con dificultad. En instalaciones de acometida, distribución, derivaciones. En las instalaciones de enlace e interiores de viviendas y pequeñas instalaciones, ya que se empalma fácilmente. Todas las respuestas son correctas.

13 25 - EN UNA INSTALACIÓN ELÉCTRICA DE INTERIOR DE BAJA TENSIÓN CON FASE, NEUTRO Y CABLE DE PROTECCIÓN, LOS CABLES ESTÁN IDENTIFICADOS POR COLORES, ÉSTOS SE CORRESPONDEN A: a) Protección o de tierra Bicolor amarillo-verde Neutro Negro o marrón. Fase Gris b) Protección o de tierra Azul claro Neutro Negro o marrón. Fase Bicolor amarillo-verde c) Protección o de tierra Bicolor amarillo-verde Neutro Negro o marrón. Fase Azul claro. d) Protección o de tierra Bicolor amarillo-verde Neutro Azul claro Fase Negro o marrón.

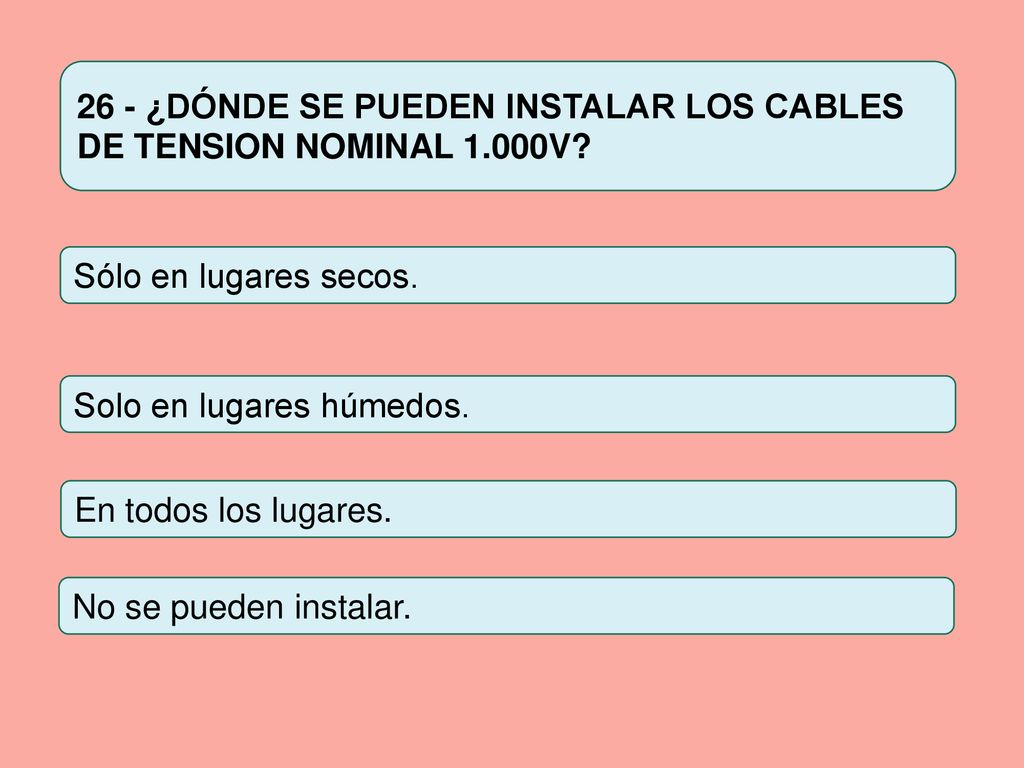

14 26 - ¿DÓNDE SE PUEDEN INSTALAR LOS CABLES DE TENSION NOMINAL 1.000V?
Sólo en lugares secos. Solo en lugares húmedos. En todos los lugares. No se pueden instalar.

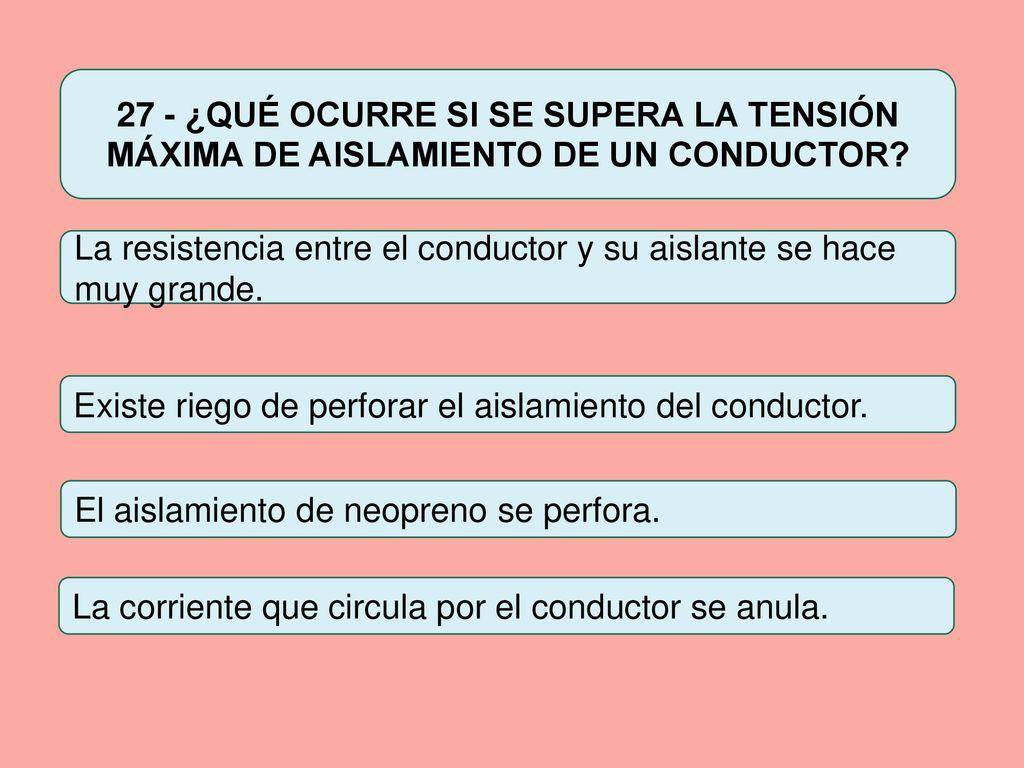

15 27 - ¿QUÉ OCURRE SI SE SUPERA LA TENSIÓN MÁXIMA DE AISLAMIENTO DE UN CONDUCTOR?
La resistencia entre el conductor y su aislante se hace muy grande. Existe riego de perforar el aislamiento del conductor. El aislamiento de neopreno se perfora. La corriente que circula por el conductor se anula.

16 Trifásicos con neutro y tierra.

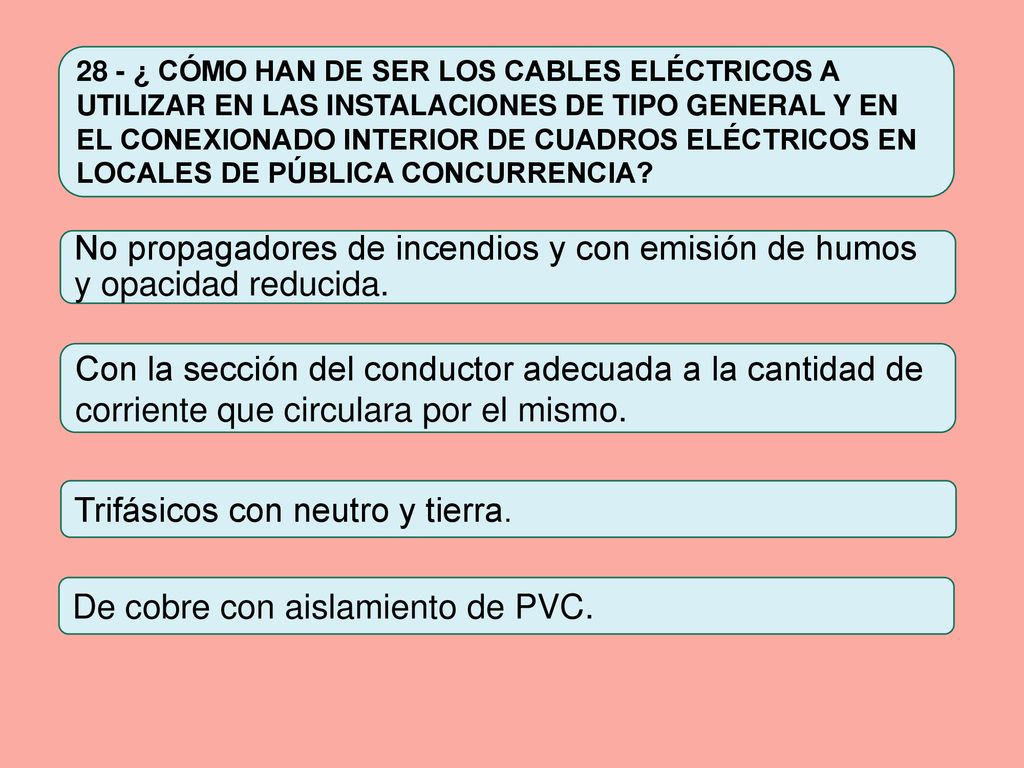

28 - ¿ CÓMO HAN DE SER LOS CABLES ELÉCTRICOS A UTILIZAR EN LAS INSTALACIONES DE TIPO GENERAL Y EN EL CONEXIONADO INTERIOR DE CUADROS ELÉCTRICOS EN LOCALES DE PÚBLICA CONCURRENCIA? No propagadores de incendios y con emisión de humos y opacidad reducida. Con la sección del conductor adecuada a la cantidad de corriente que circulara por el mismo. Trifásicos con neutro y tierra. De cobre con aislamiento de PVC.

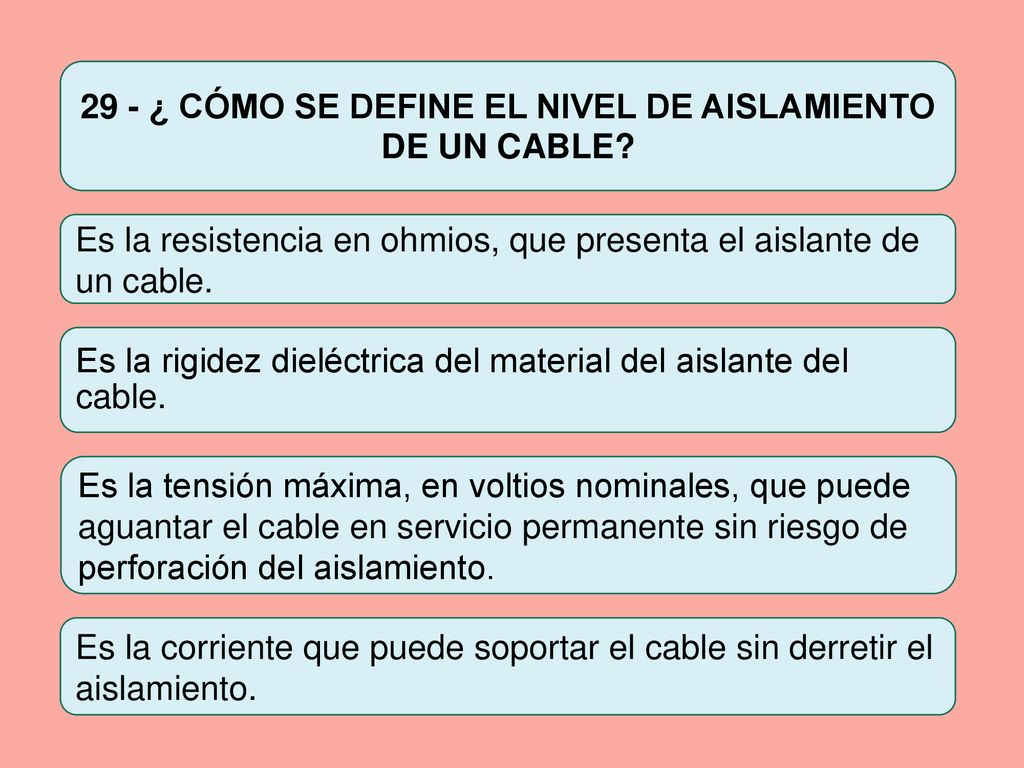

17 29 - ¿ CÓMO SE DEFINE EL NIVEL DE AISLAMIENTO DE UN CABLE?
Es la resistencia en ohmios, que presenta el aislante de un cable. Es la rigidez dieléctrica del material del aislante del cable. Es la tensión máxima, en voltios nominales, que puede aguantar el cable en servicio permanente sin riesgo de perforación del aislamiento. Es la corriente que puede soportar el cable sin derretir el aislamiento.

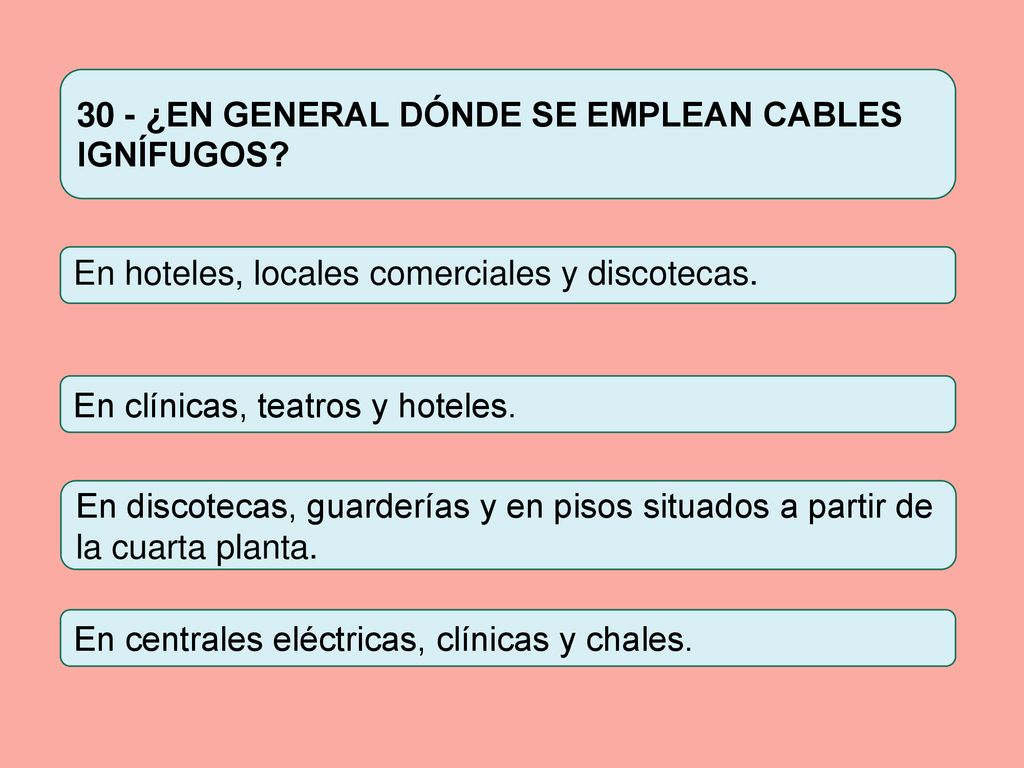

18 30 - ¿EN GENERAL DÓNDE SE EMPLEAN CABLES IGNÍFUGOS?
En hoteles, locales comerciales y discotecas. En clínicas, teatros y hoteles. En discotecas, guarderías y en pisos situados a partir de la cuarta planta. En centrales eléctricas, clínicas y chales.
