1 Subneteo de redes Creando subredes

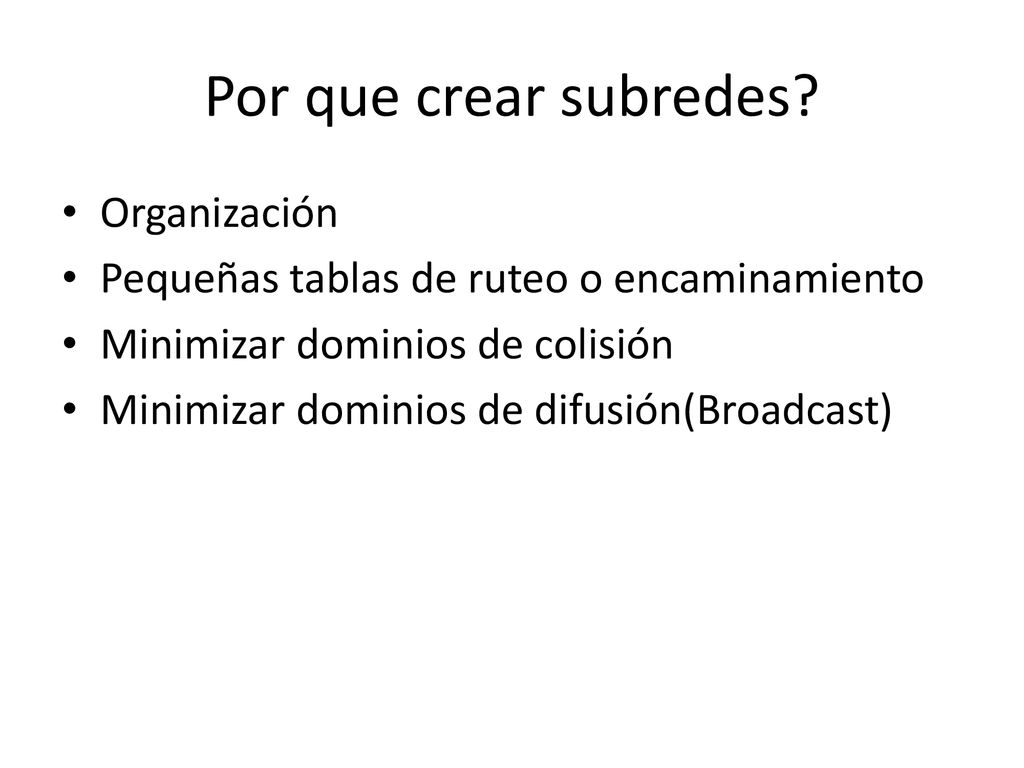

2 Por que crear subredes? Organización
Pequeñas tablas de ruteo o encaminamiento Minimizar dominios de colisión Minimizar dominios de difusión(Broadcast)

3 ¿Por qué crear una máscara de subred?
Le dice al dispositivo que parte de una dirección de red incluye la subred y qué parte el host. Filtra la dirección IP del nodo para determinar qué subred pertenece a una RED / subred / HOST

4 Cómo crear subredes

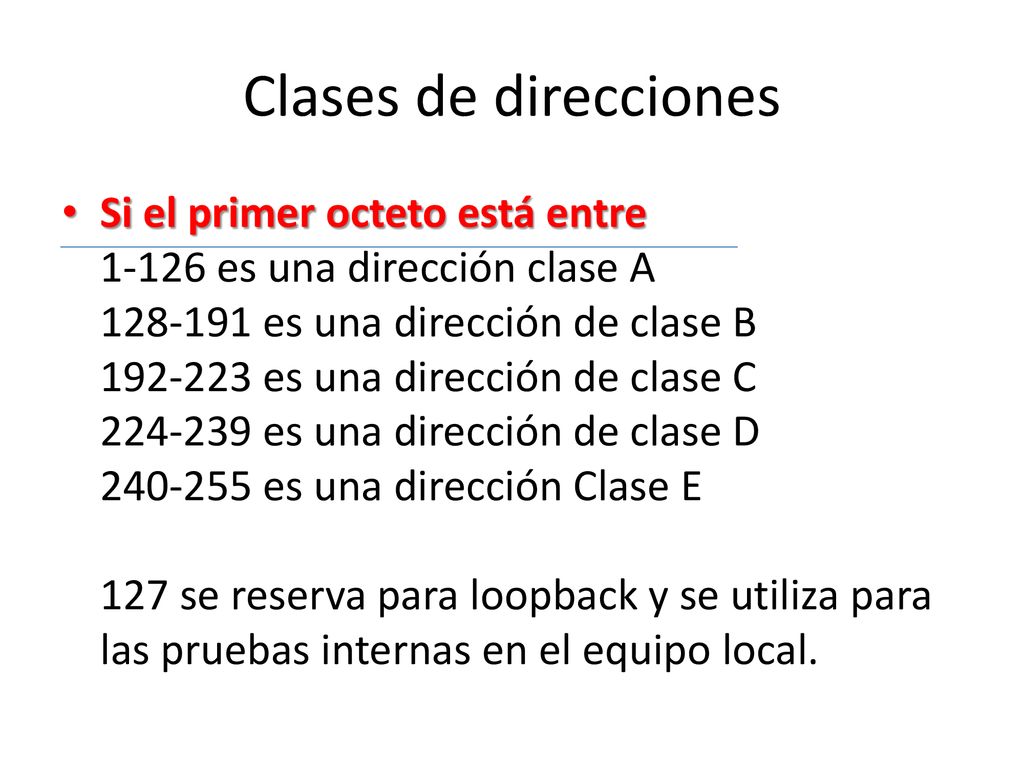

5 Clases de direcciones Si el primer octeto está entre es una dirección clase A es una dirección de clase B es una dirección de clase C es una dirección de clase D es una dirección Clase E 127 se reserva para loopback y se utiliza para las pruebas internas en el equipo local.

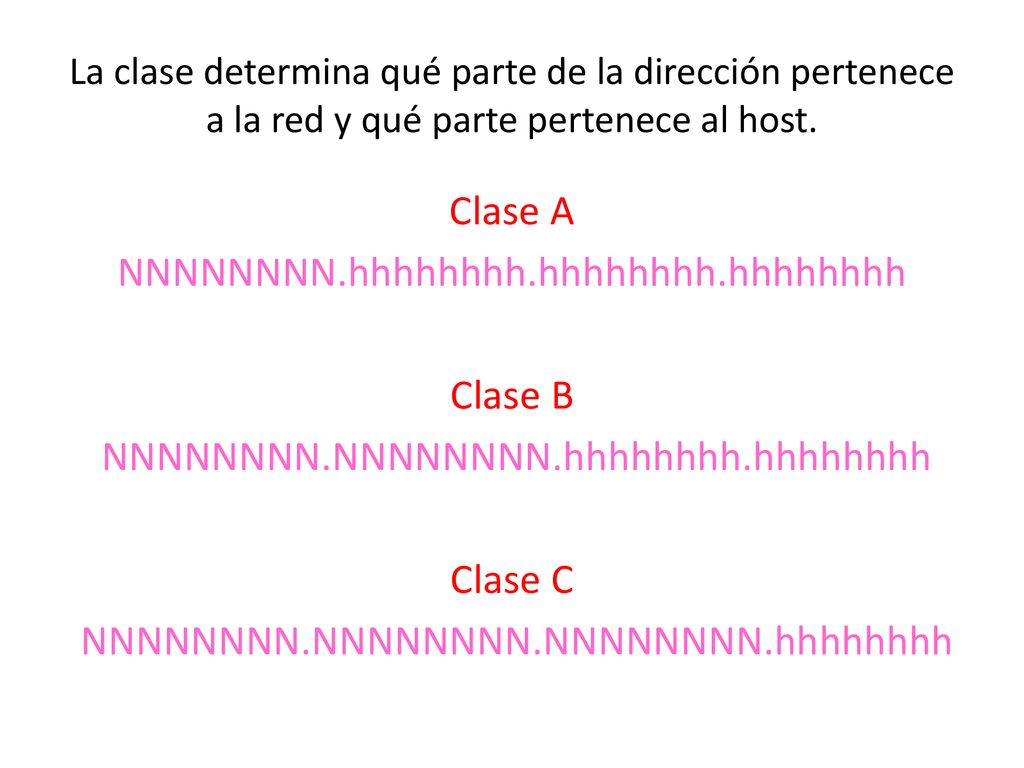

6 NNNNNNNN.hhhhhhhh.hhhhhhhh.hhhhhhhh Clase B
La clase determina qué parte de la dirección pertenece a la red y qué parte pertenece al host. Clase A NNNNNNNN.hhhhhhhh.hhhhhhhh.hhhhhhhh Clase B NNNNNNNN.NNNNNNNN.hhhhhhhh.hhhhhhhh Clase C NNNNNNNN.NNNNNNNN.NNNNNNNN.hhhhhhhh

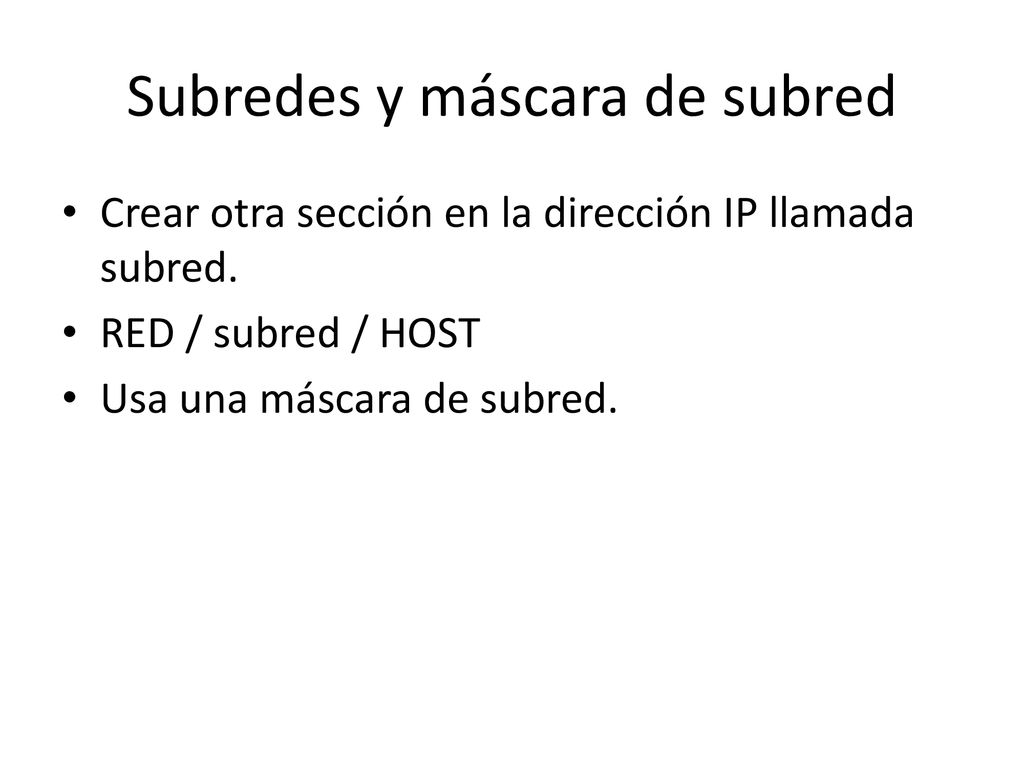

7 Subredes y máscara de subred
Crear otra sección en la dirección IP llamada subred. RED / subred / HOST Usa una máscara de subred.

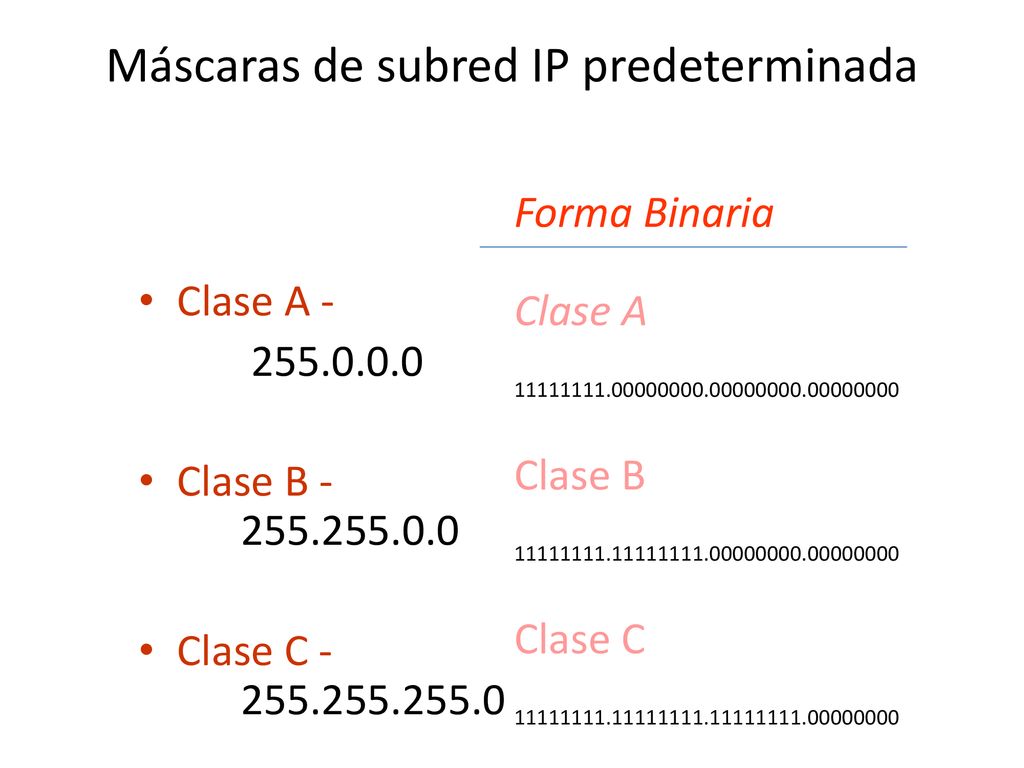

8 Máscaras de subred IP predeterminada
Forma Binaria Clase A Clase B Clase C Clase A - Clase B Clase C

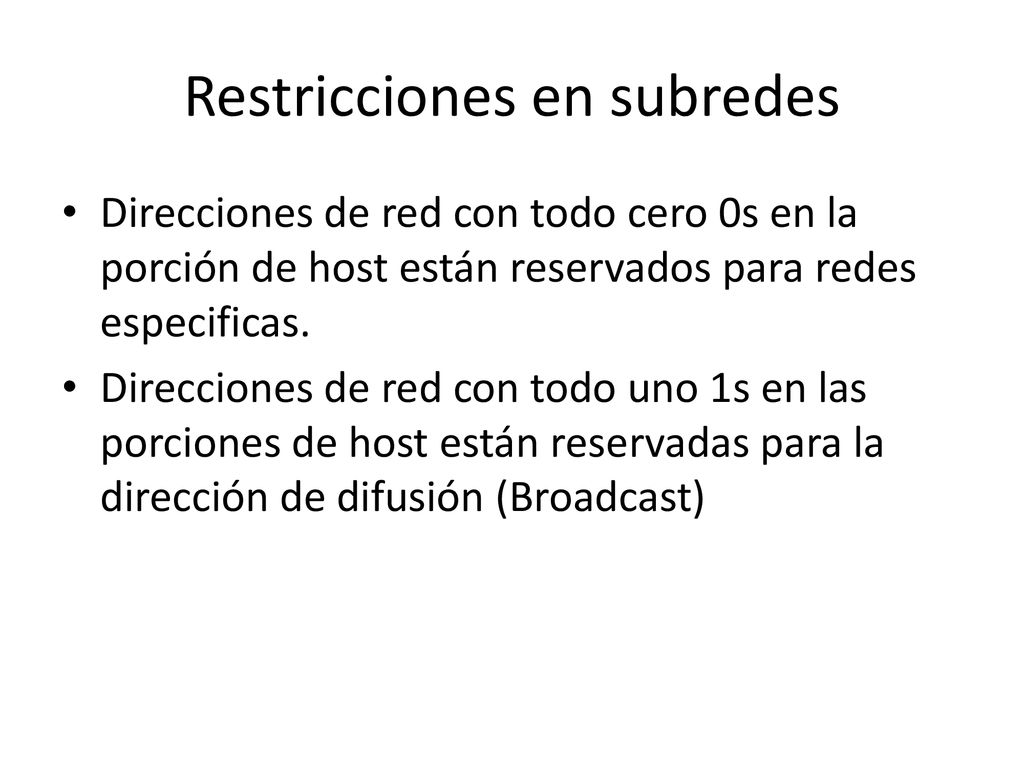

9 Restricciones en subredes
Direcciones de red con todo cero 0s en la porción de host están reservados para redes especificas. Direcciones de red con todo uno 1s en las porciones de host están reservadas para la dirección de difusión (Broadcast)

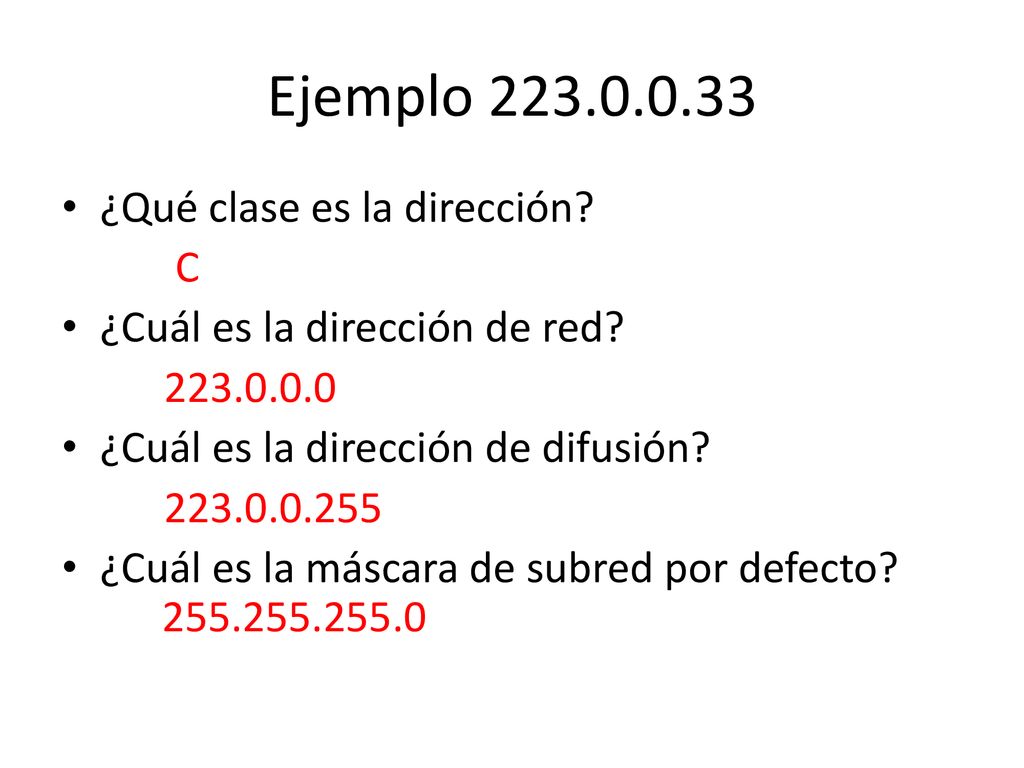

10 Ejemplo 223.0.0.33 ¿Qué clase es la dirección? C
¿Cuál es la dirección de red? ¿Cuál es la dirección de difusión? ¿Cuál es la máscara de subred por defecto?

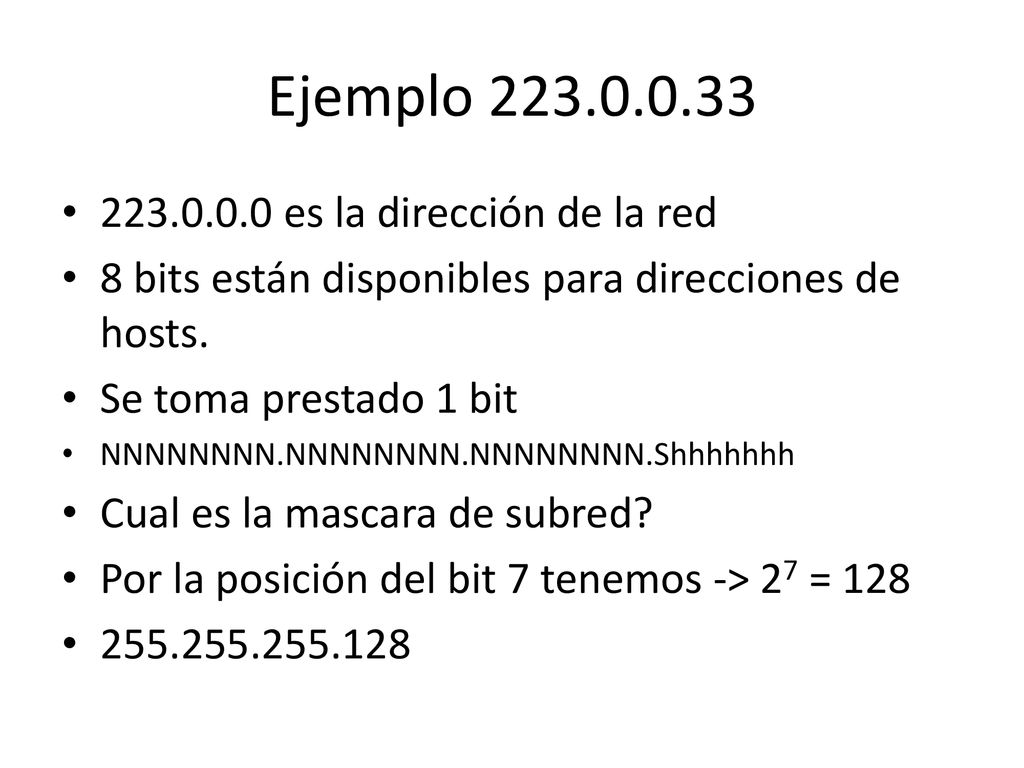

11 Ejemplo 223.0.0.33 223.0.0.0 es la dirección de la red
8 bits están disponibles para direcciones de hosts. Se toma prestado 1 bit NNNNNNNN.NNNNNNNN.NNNNNNNN.Shhhhhhh Cual es la mascara de subred? Por la posición del bit 7 tenemos -> 27 = 128

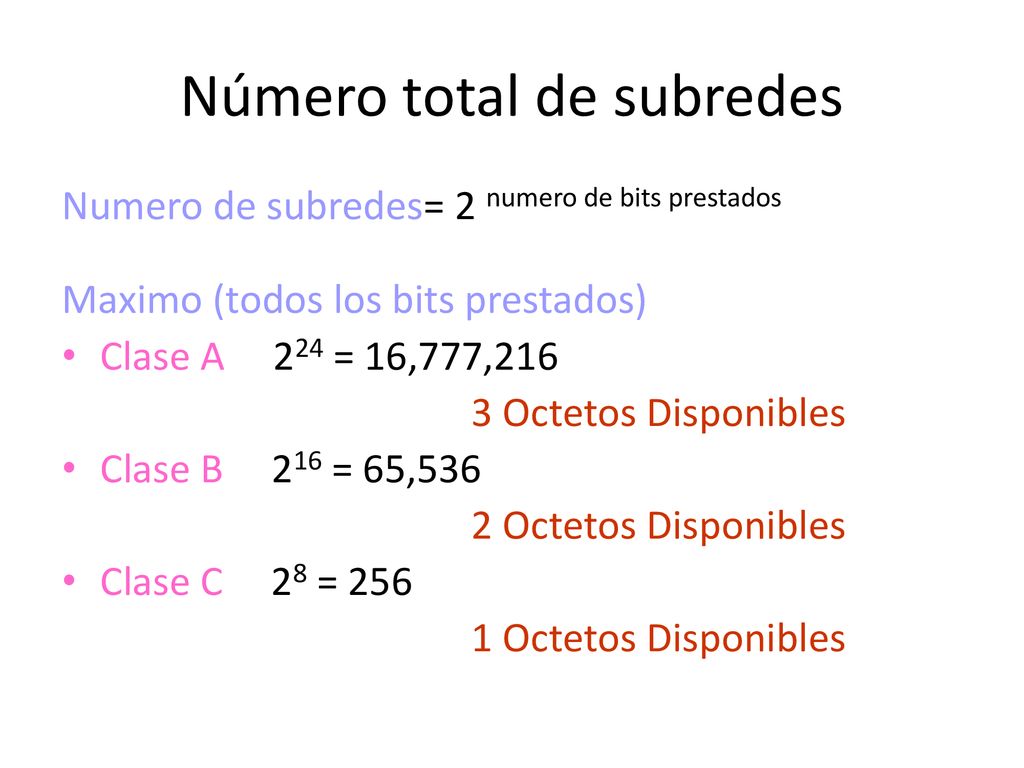

12 Número total de subredes
Numero de subredes= 2 numero de bits prestados Maximo (todos los bits prestados) Clase A = 16,777,216 3 Octetos Disponibles Clase B = 65,536 2 Octetos Disponibles Clase C = 256 1 Octetos Disponibles

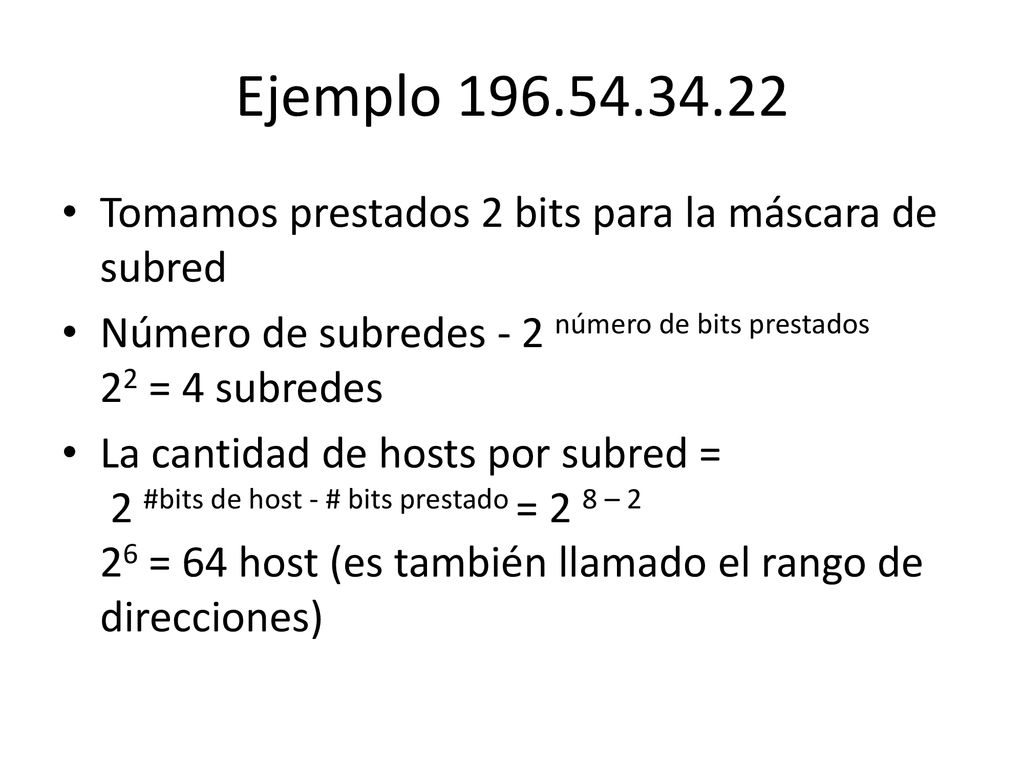

13 Ejemplo Tomamos prestados 2 bits para la máscara de subred Número de subredes - 2 número de bits prestados 22 = 4 subredes La cantidad de hosts por subred = 2 #bits de host - # bits prestado = 2 8 – = 64 host (es también llamado el rango de direcciones)

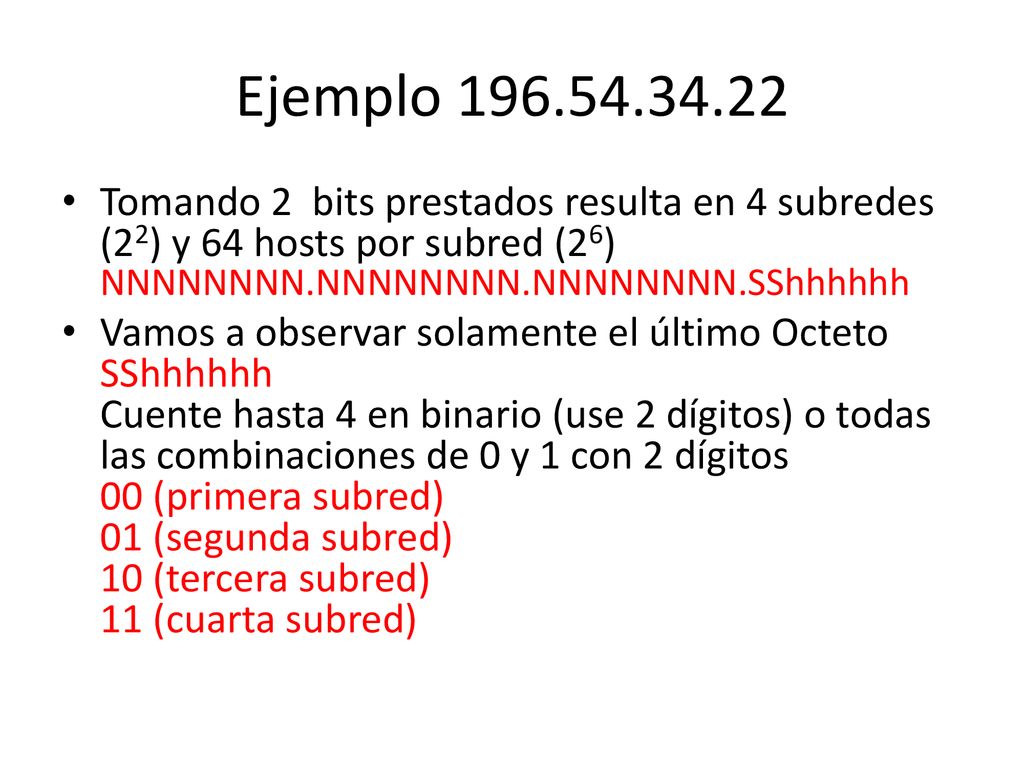

14 Ejemplo Tomando 2 bits prestados resulta en 4 subredes (22) y 64 hosts por subred (26) NNNNNNNN.NNNNNNNN.NNNNNNNN.SShhhhhh Vamos a observar solamente el último Octeto SShhhhhh Cuente hasta 4 en binario (use 2 dígitos) o todas las combinaciones de 0 y 1 con 2 dígitos 00 (primera subred) 01 (segunda subred) 10 (tercera subred) 11 (cuarta subred)
