1 Computación Gráfica Universidad de los Andes (Algunos Fundamentos)
Demián Gutierrez Octubre 2011

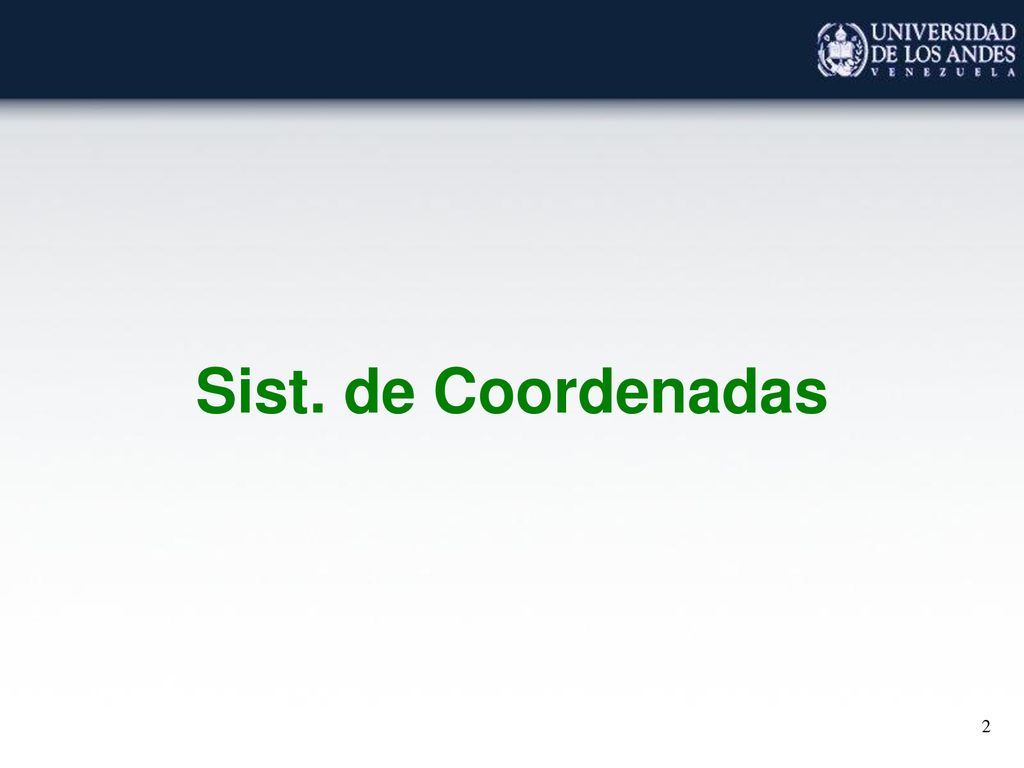

2 Sist. de Coordenadas

3 Sist. de Coordenadas (mano derecha)
¿Por qué será de la mano derecha?

4 Transformaciones 3D

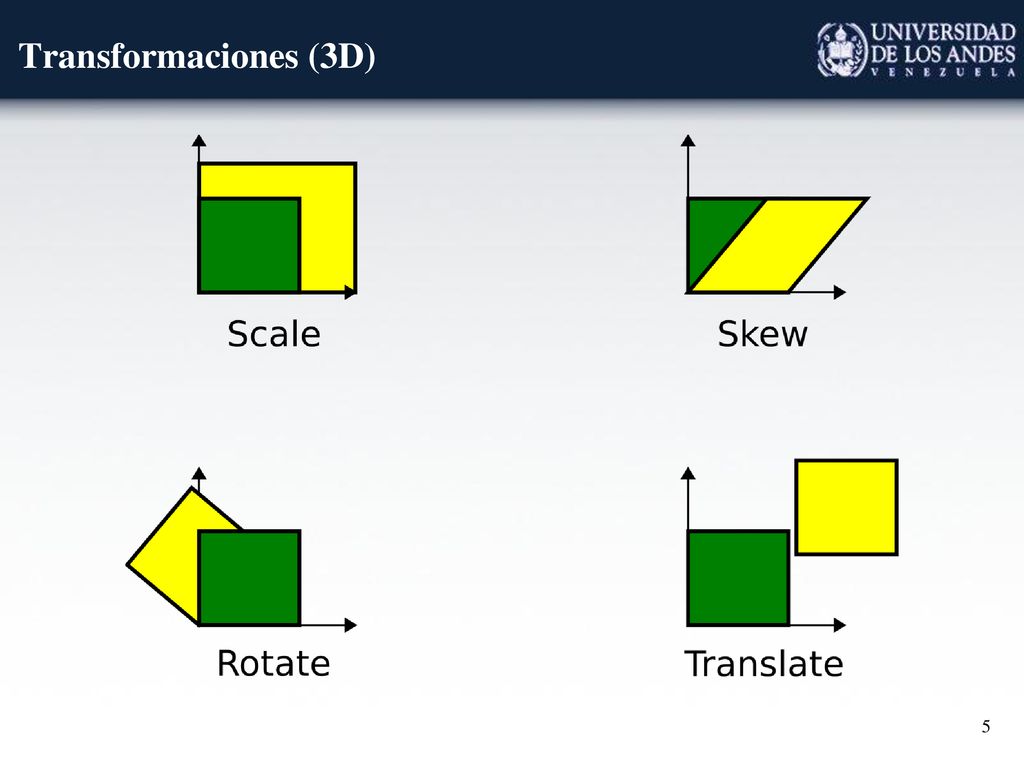

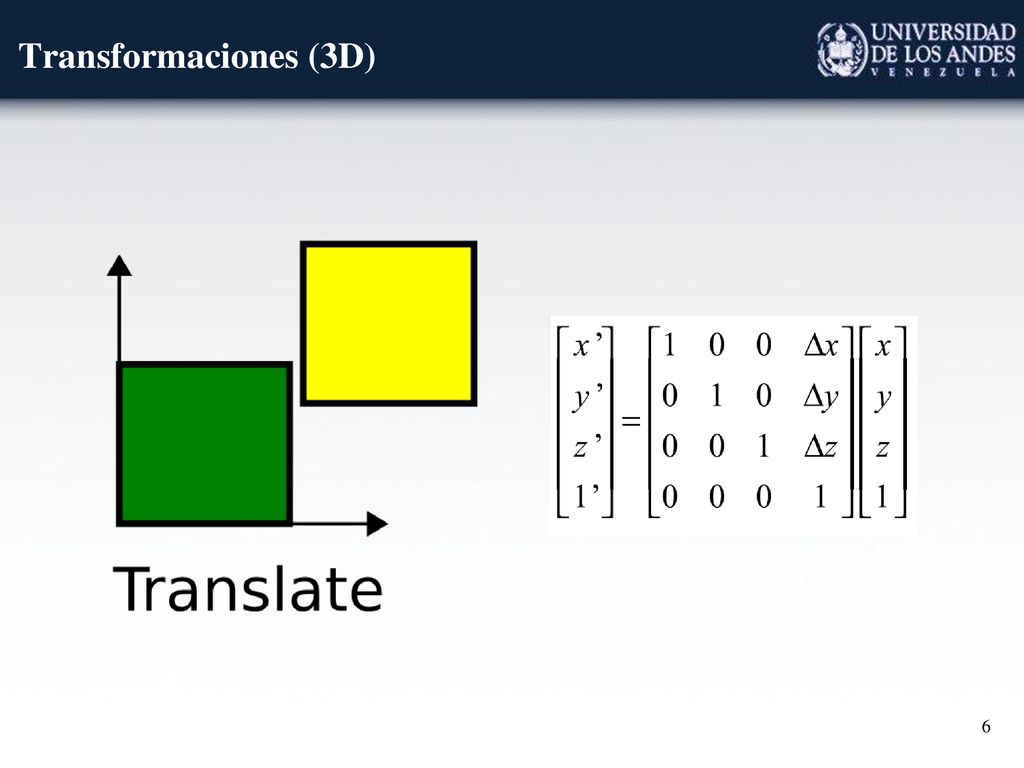

5 Transformaciones (3D)

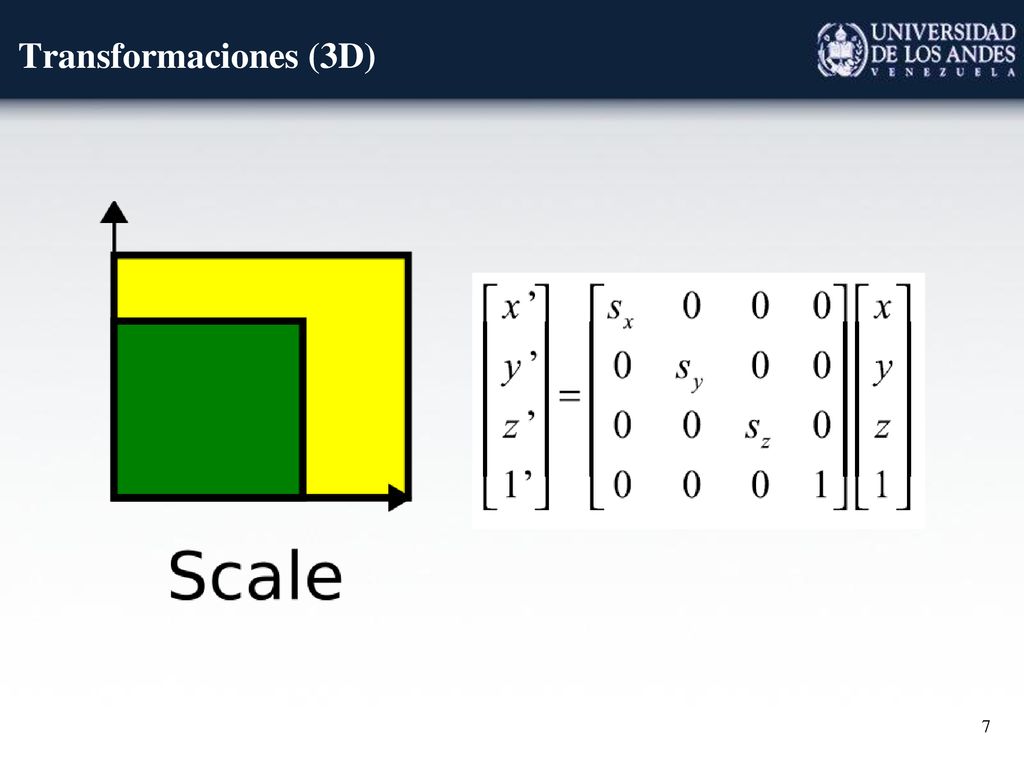

6 Transformaciones (3D)

7 Transformaciones (3D)

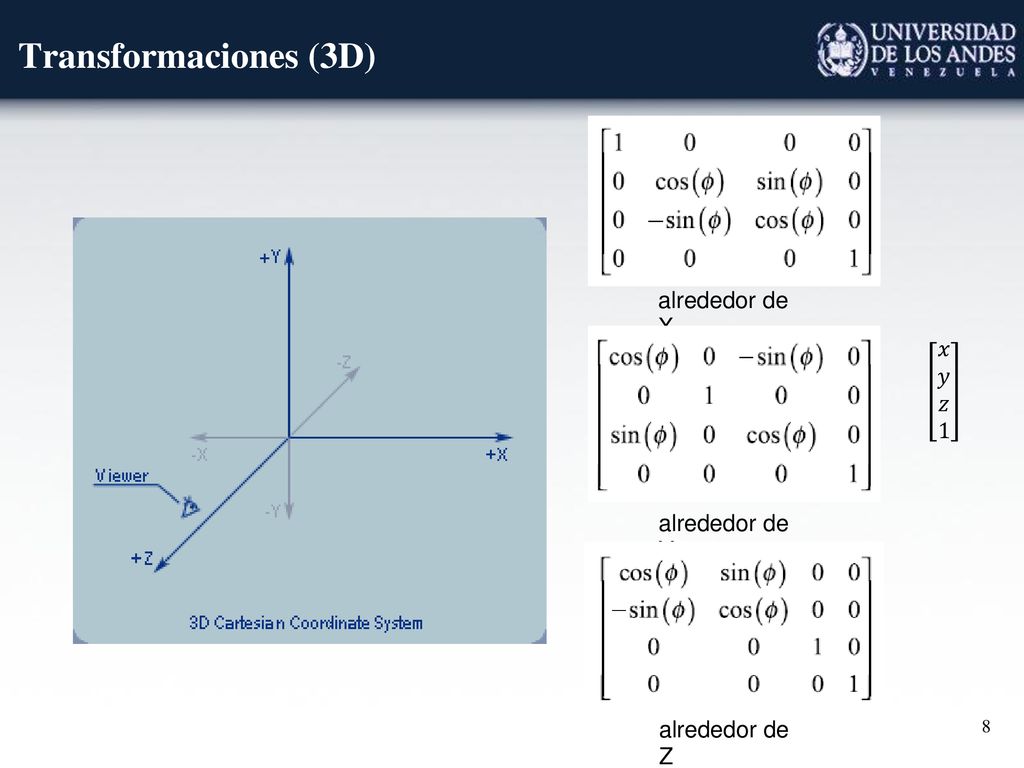

8 Transformaciones (3D) alrededor de X 𝑥 𝑦 𝑧 1 alrededor de Y
alrededor de Z 𝑥 𝑦 𝑧 1

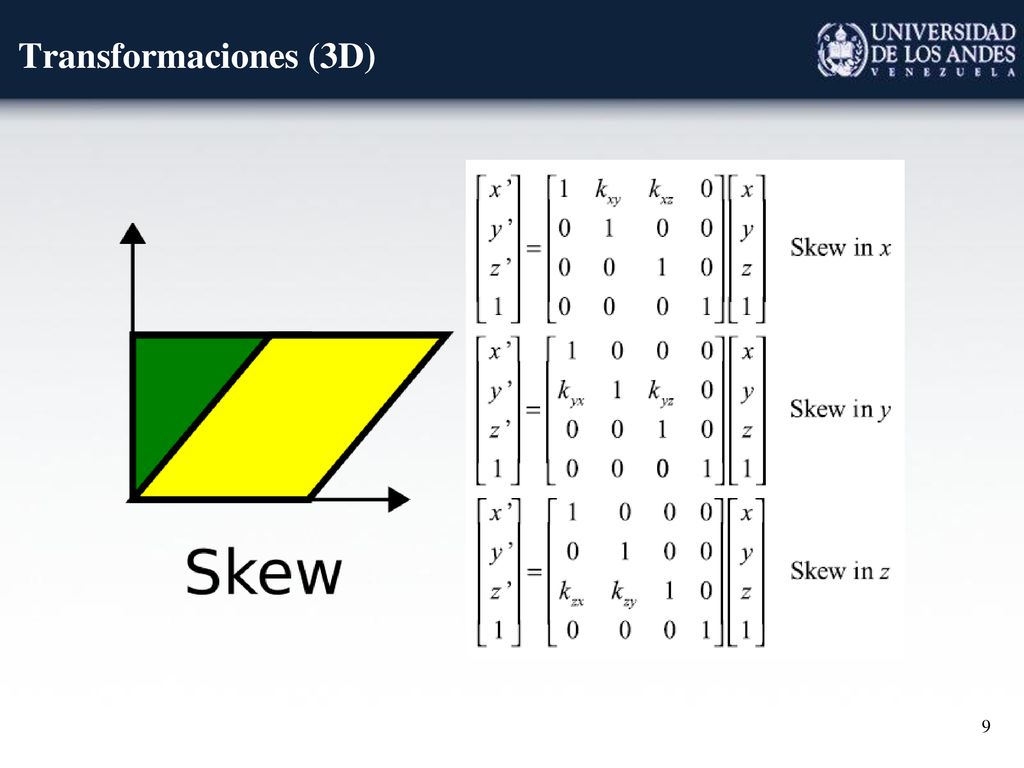

9 Transformaciones (3D)

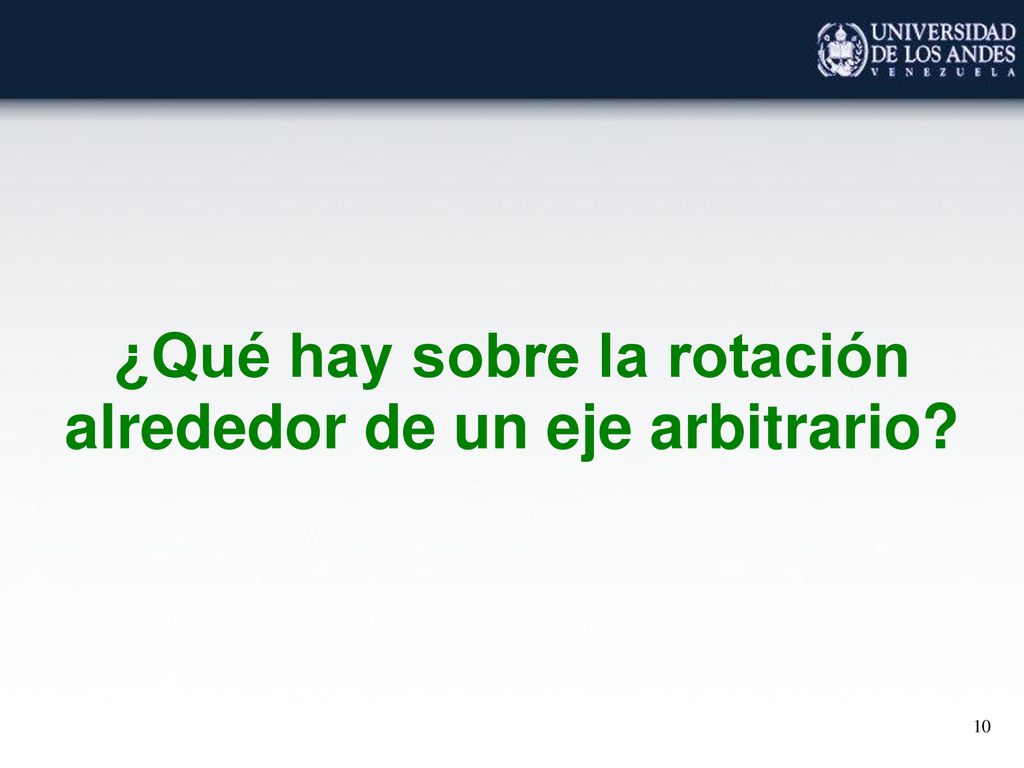

10 ¿Qué hay sobre la rotación alrededor de un eje arbitrario?

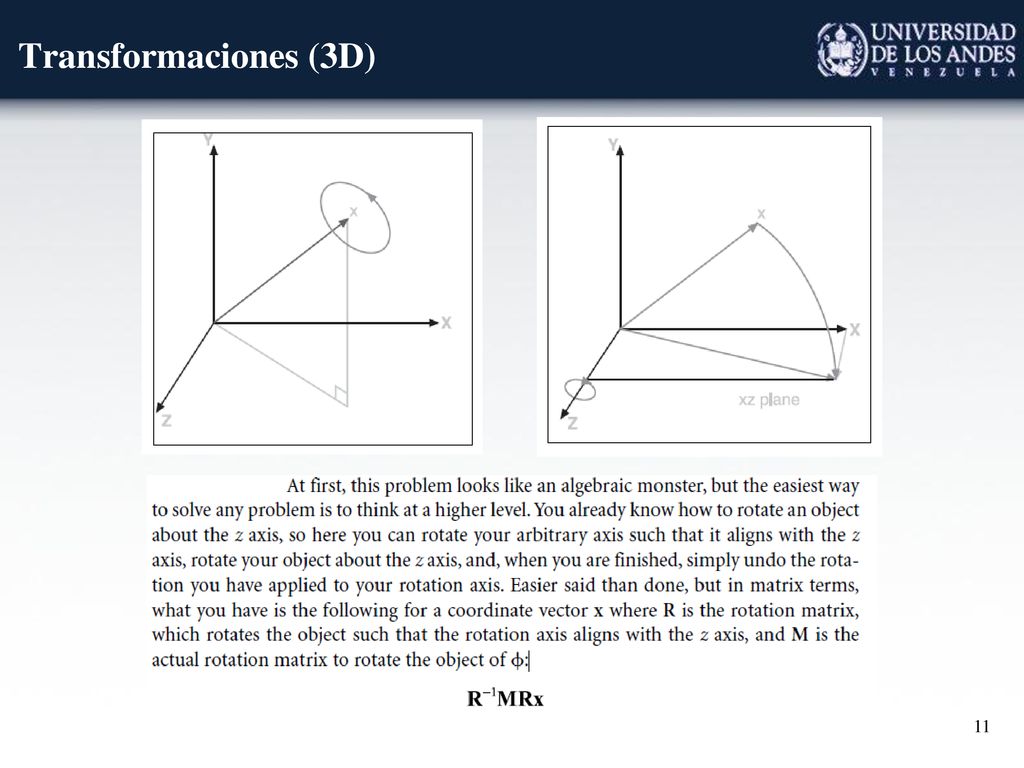

11 Transformaciones (3D)

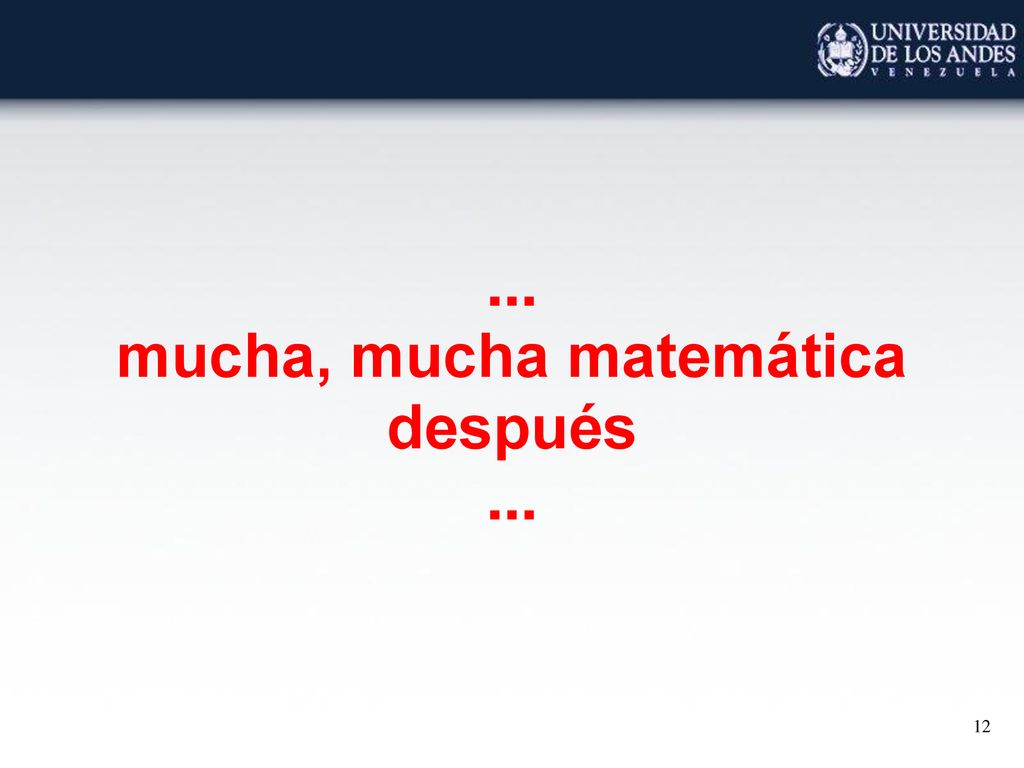

12 mucha, mucha matemática después
... mucha, mucha matemática después

13 Transformaciones (3D)

14 Red Book

15 ¿cómo dibujar?

16 Soporte Conceptual / Fundamentos

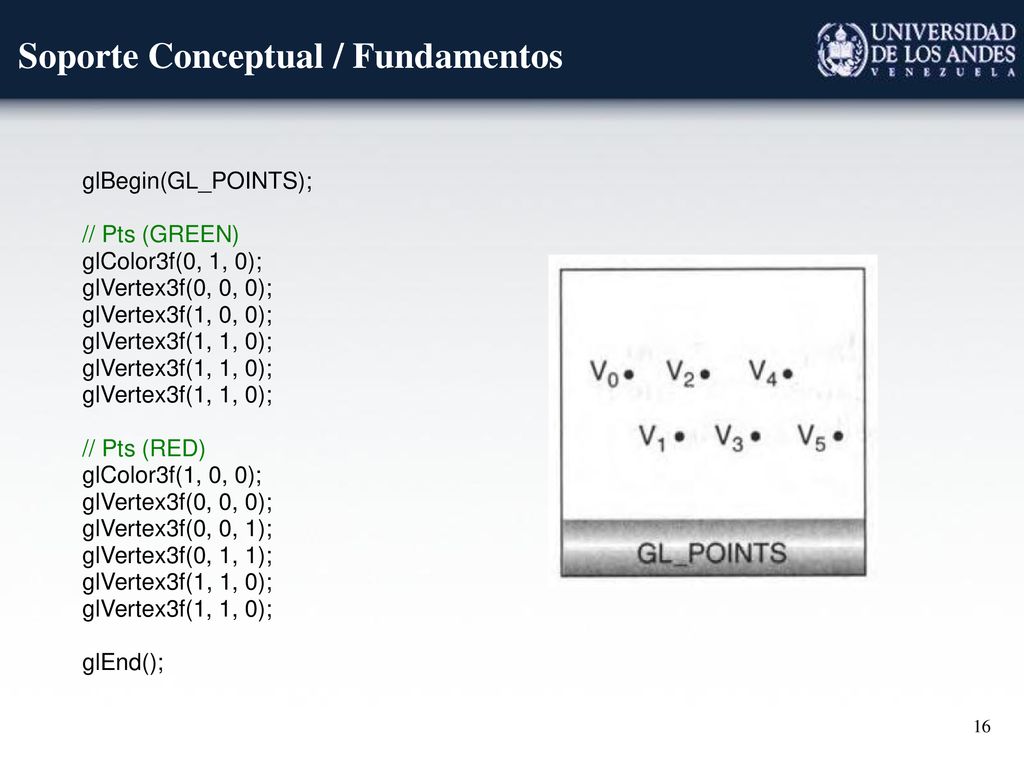

glBegin(GL_POINTS); // Pts (GREEN) glColor3f(0, 1, 0); glVertex3f(0, 0, 0); glVertex3f(1, 0, 0); glVertex3f(1, 1, 0); // Pts (RED) glColor3f(1, 0, 0); glVertex3f(0, 0, 1); glVertex3f(0, 1, 1); glEnd();

17 Soporte Conceptual / Fundamentos

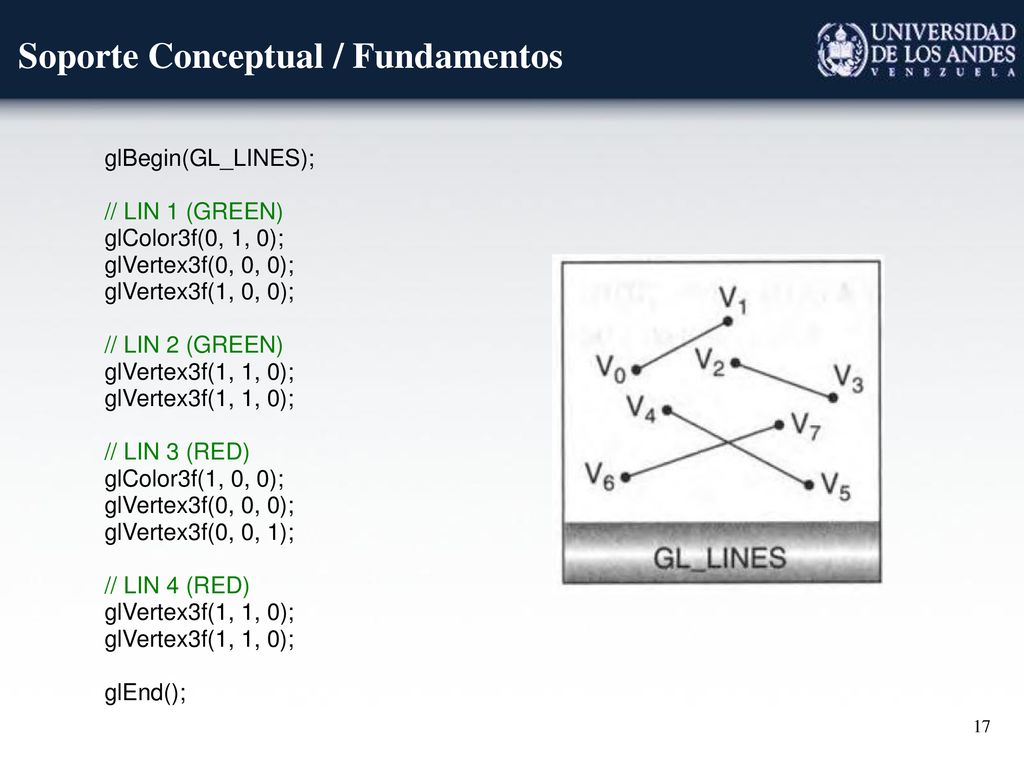

glBegin(GL_LINES); // LIN 1 (GREEN) glColor3f(0, 1, 0); glVertex3f(0, 0, 0); glVertex3f(1, 0, 0); // LIN 2 (GREEN) glVertex3f(1, 1, 0); // LIN 3 (RED) glColor3f(1, 0, 0); glVertex3f(0, 0, 1); // LIN 4 (RED) glEnd();

18 Soporte Conceptual / Fundamentos

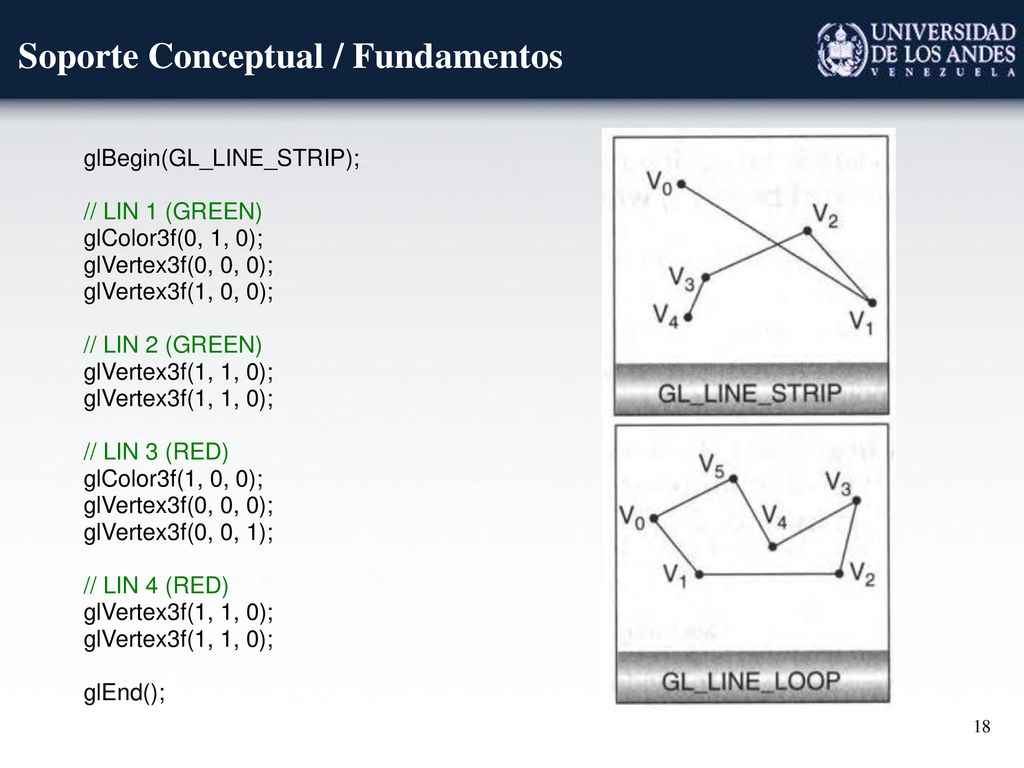

glBegin(GL_LINE_STRIP); // LIN 1 (GREEN) glColor3f(0, 1, 0); glVertex3f(0, 0, 0); glVertex3f(1, 0, 0); // LIN 2 (GREEN) glVertex3f(1, 1, 0); // LIN 3 (RED) glColor3f(1, 0, 0); glVertex3f(0, 0, 1); // LIN 4 (RED) glEnd();

19 Soporte Conceptual / Fundamentos

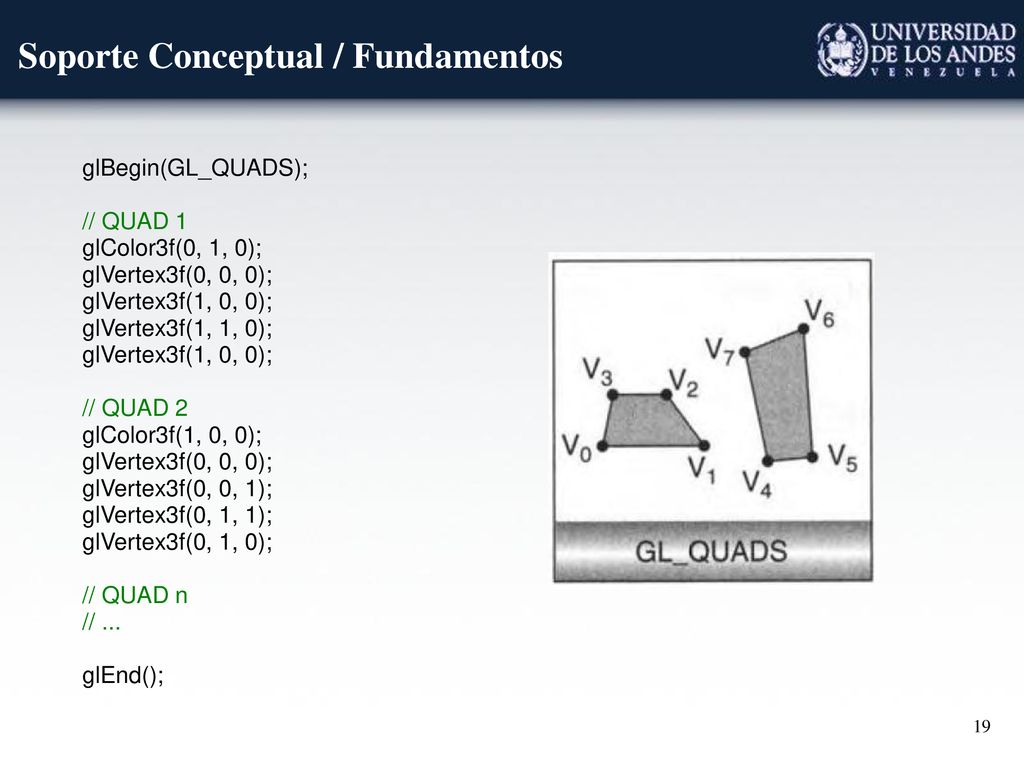

glBegin(GL_QUADS); // QUAD 1 glColor3f(0, 1, 0); glVertex3f(0, 0, 0); glVertex3f(1, 0, 0); glVertex3f(1, 1, 0); // QUAD 2 glColor3f(1, 0, 0); glVertex3f(0, 0, 1); glVertex3f(0, 1, 1); glVertex3f(0, 1, 0); // QUAD n // ... glEnd();

20 Soporte Conceptual / Fundamentos

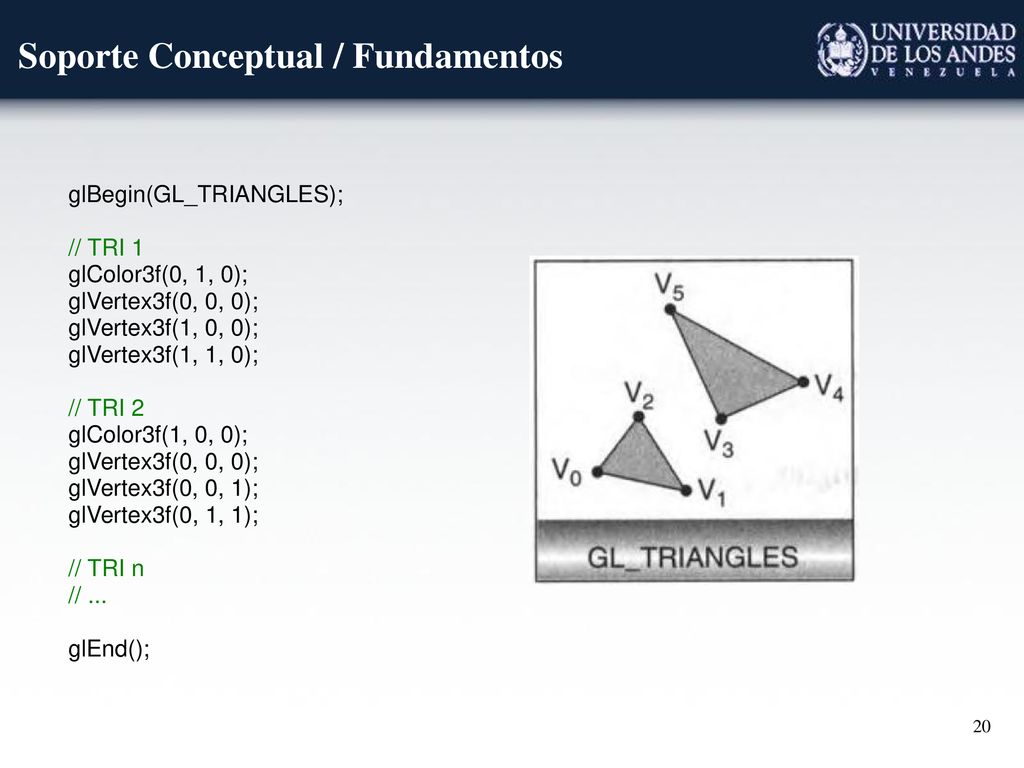

glBegin(GL_TRIANGLES); // TRI 1 glColor3f(0, 1, 0); glVertex3f(0, 0, 0); glVertex3f(1, 0, 0); glVertex3f(1, 1, 0); // TRI 2 glColor3f(1, 0, 0); glVertex3f(0, 0, 1); glVertex3f(0, 1, 1); // TRI n // ... glEnd();

21 Soporte Conceptual / Fundamentos

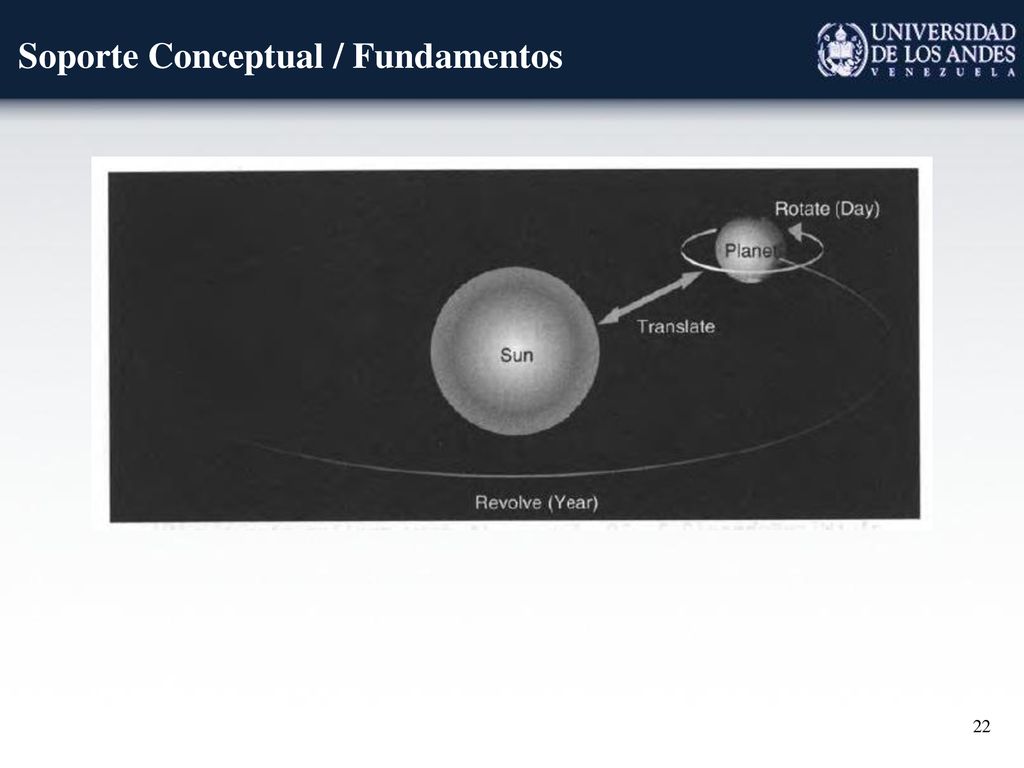

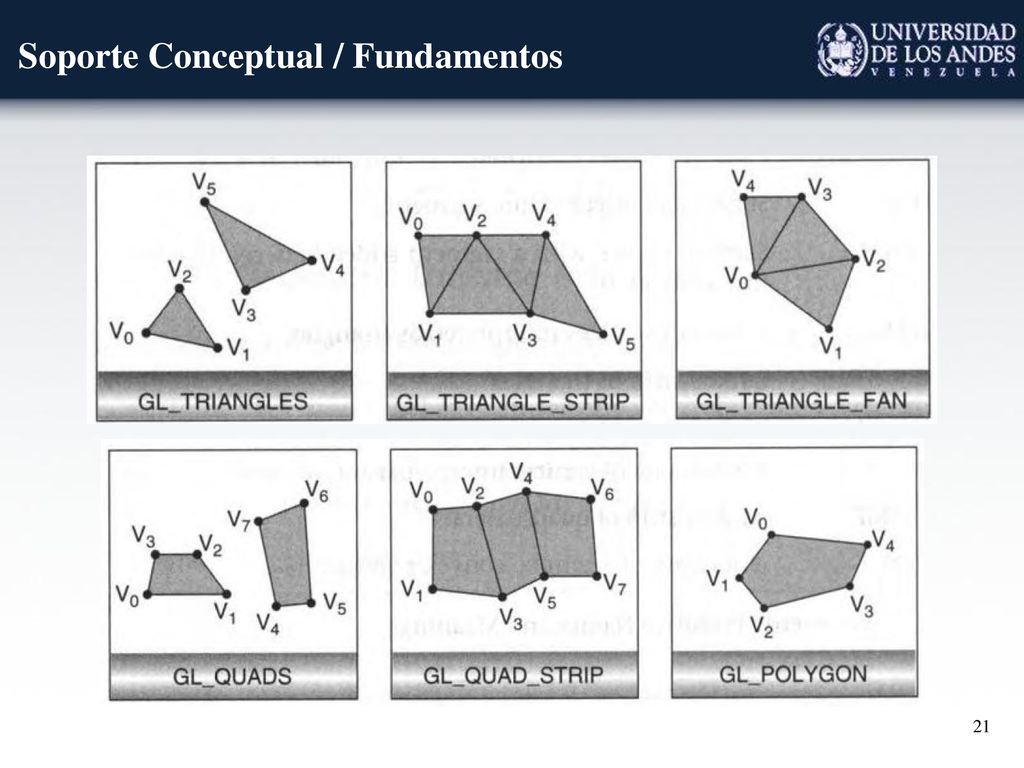

22 Soporte Conceptual / Fundamentos

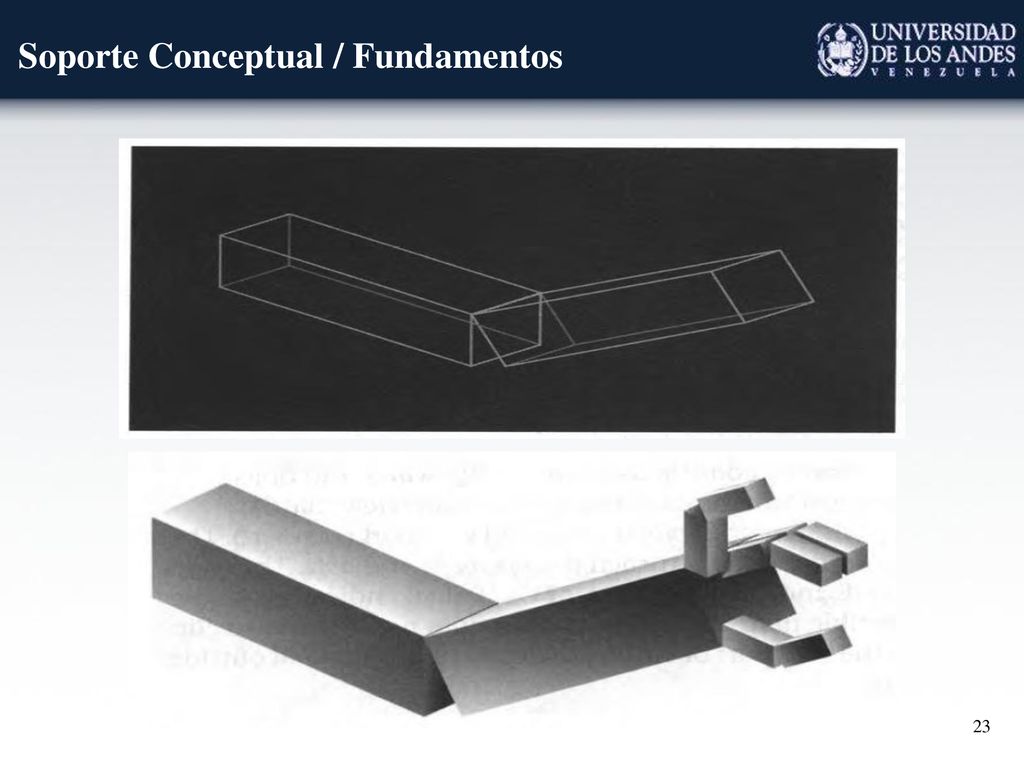

23 Soporte Conceptual / Fundamentos

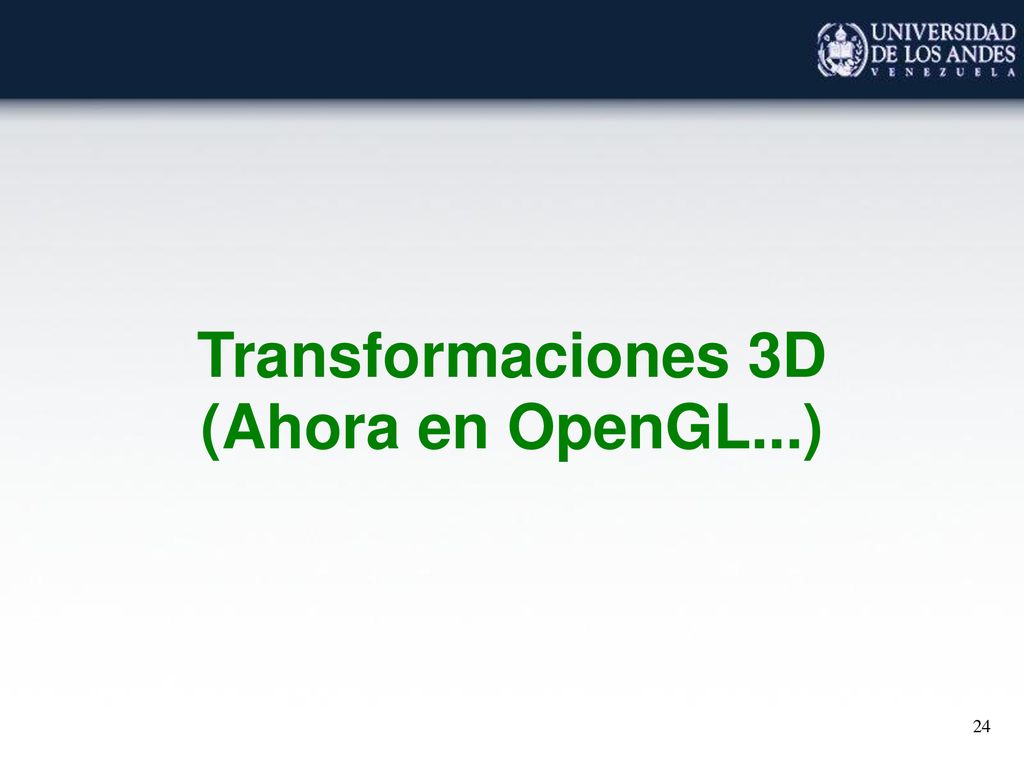

24 Transformaciones 3D (Ahora en OpenGL...)

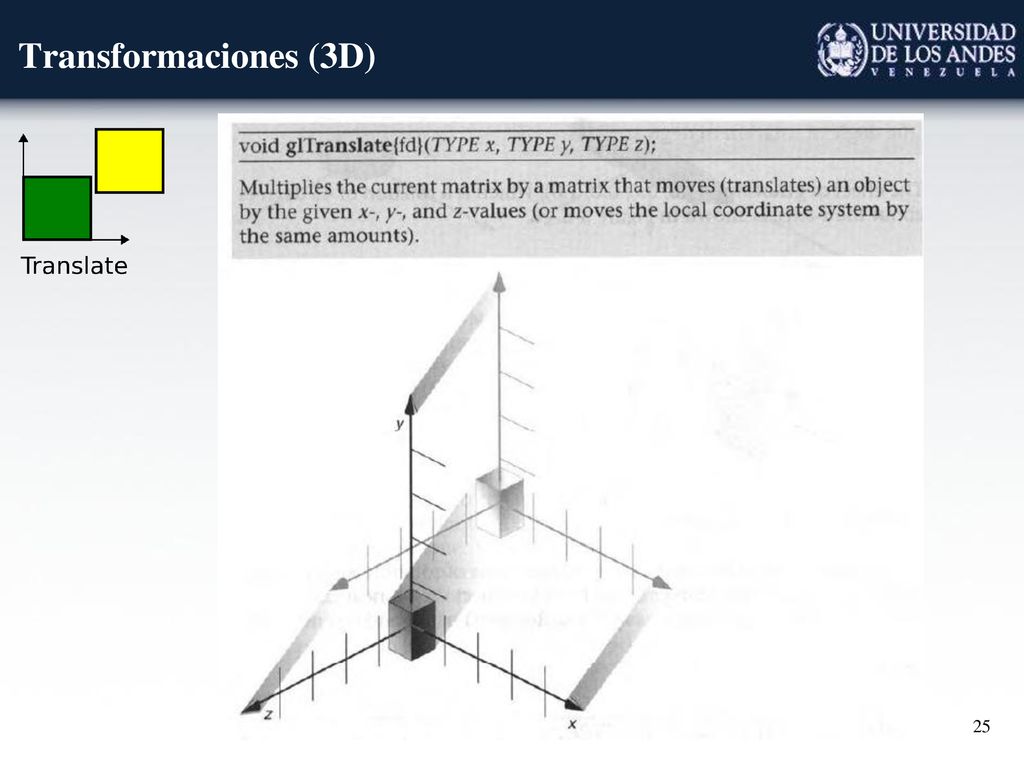

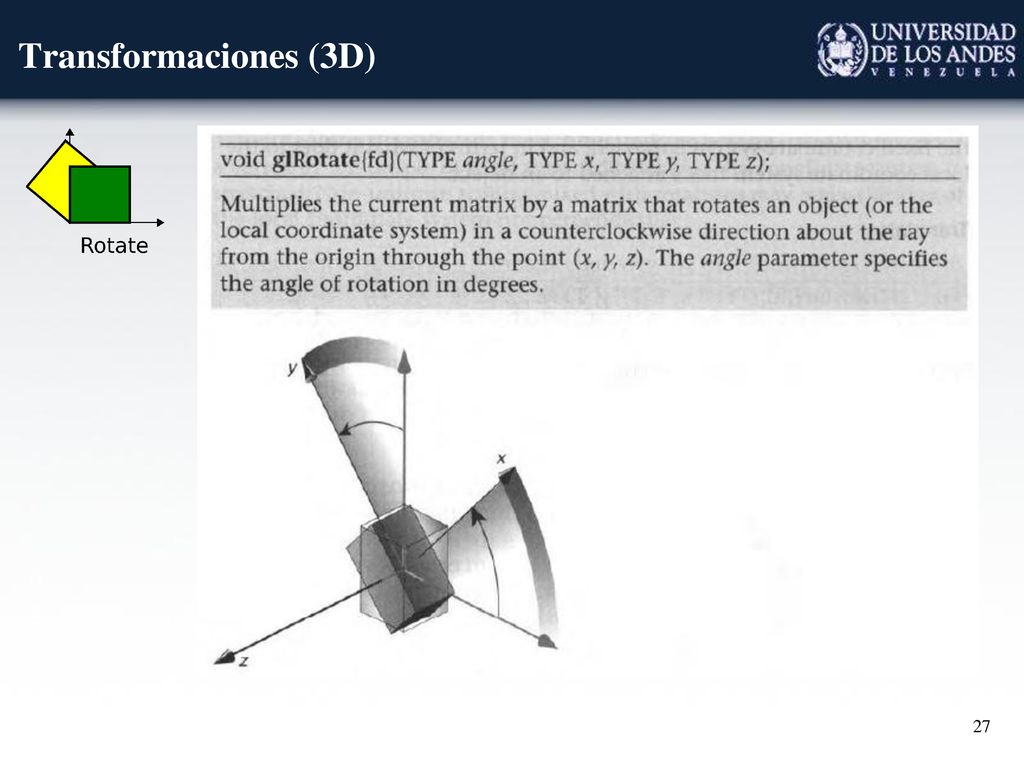

25 Transformaciones (3D)

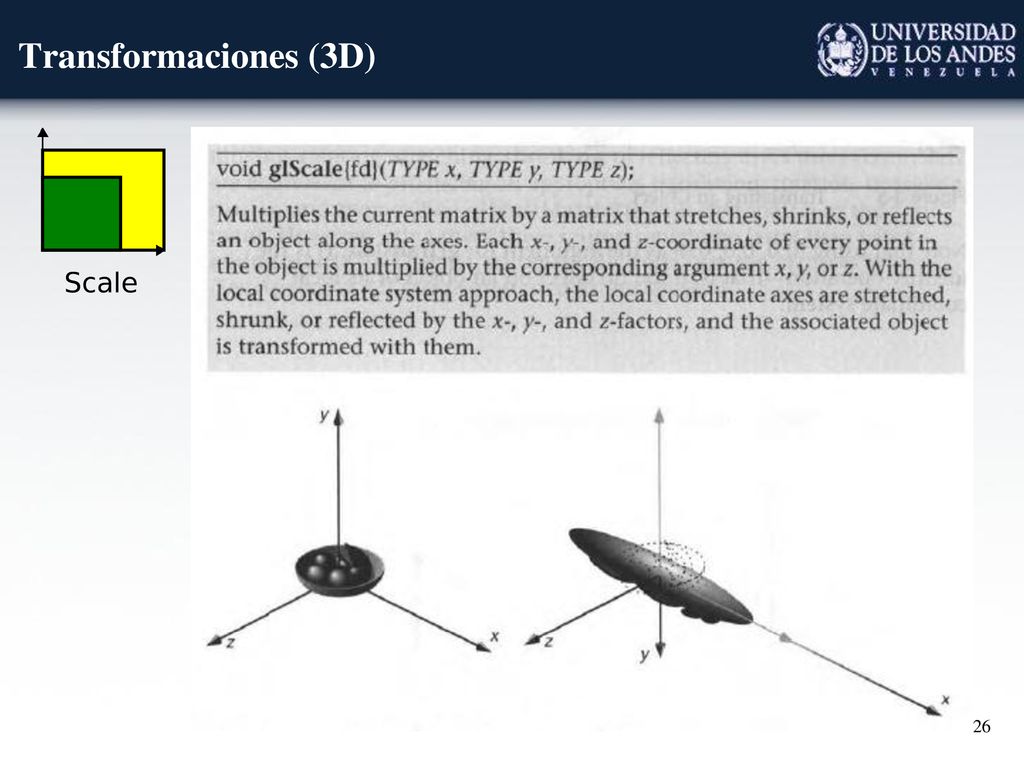

26 Transformaciones (3D)

27 Transformaciones (3D)

28 Las Pilas de Matrices Matriz de Modelo vs Matriz de Proyección

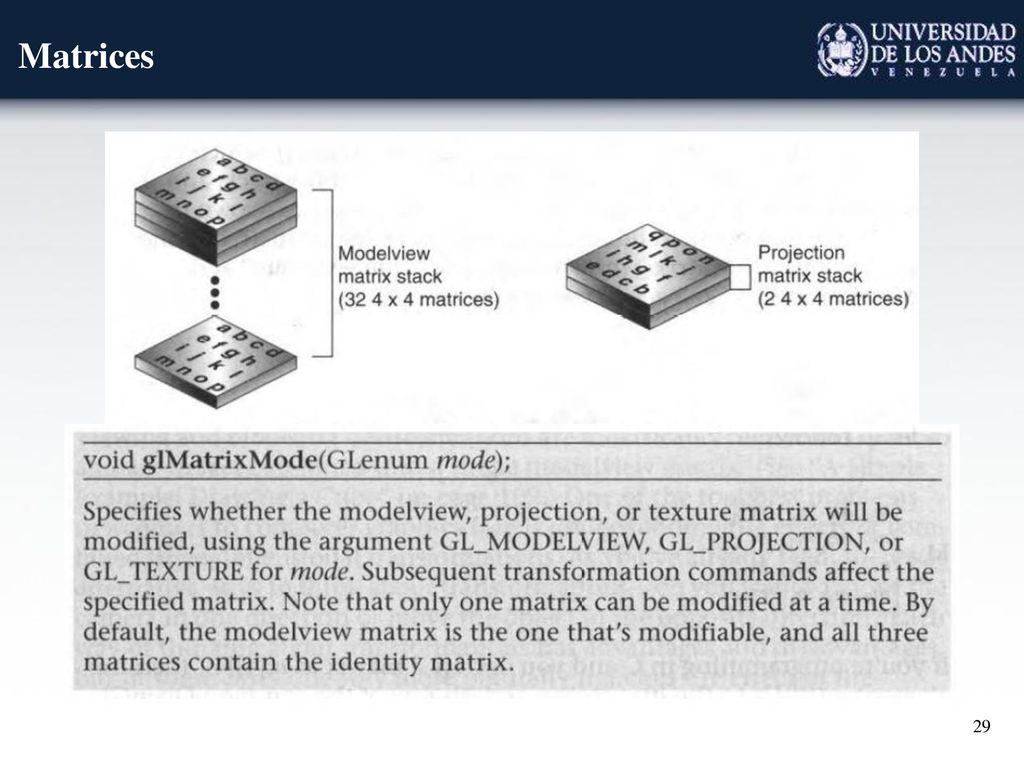

29 Matrices

30 Matriz de Modelo Matriz de Proyección

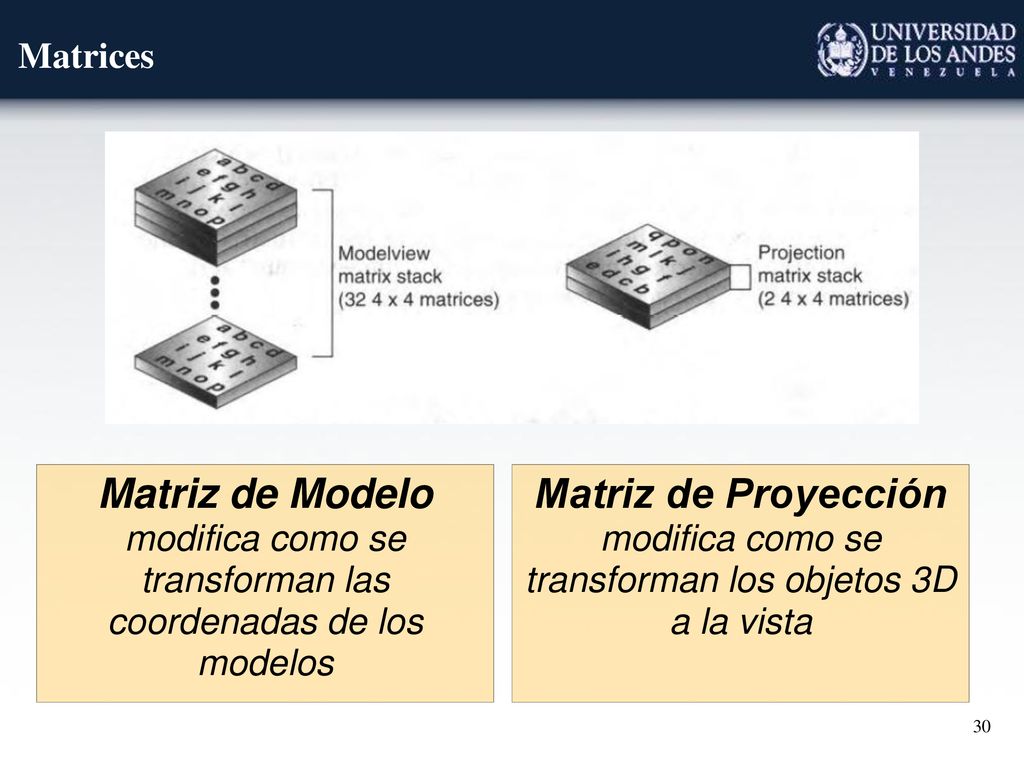

Matrices Matriz de Modelo modifica como se transforman las coordenadas de los modelos Matriz de Proyección modifica como se transforman los objetos 3D a la vista

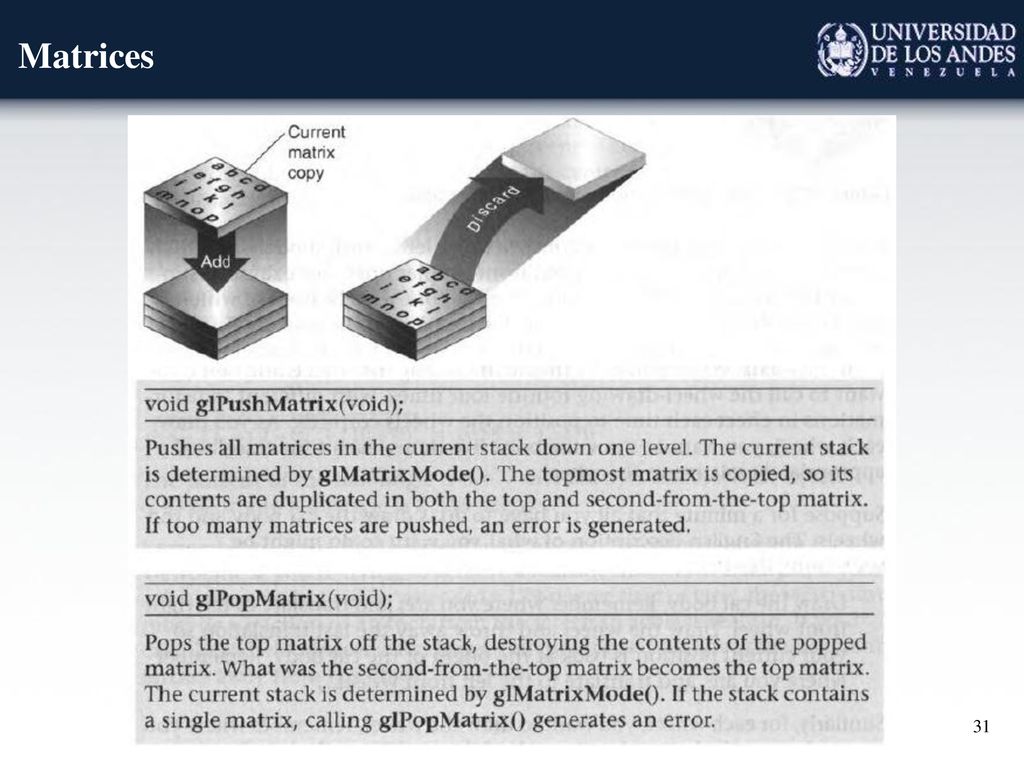

31 Matrices

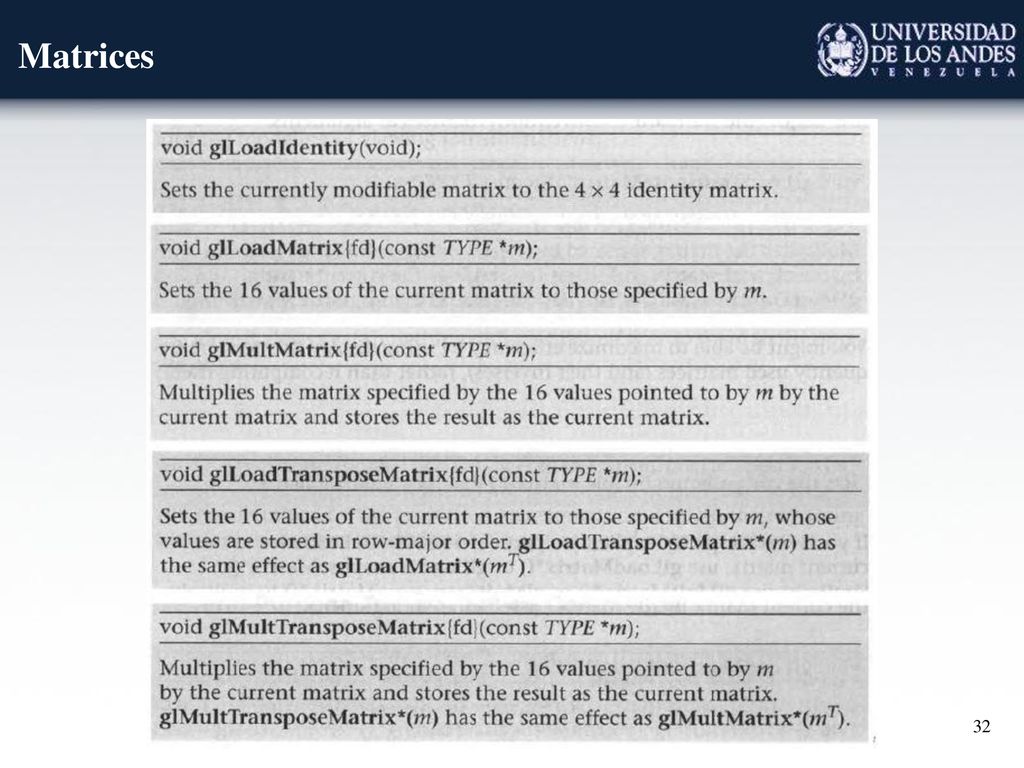

32 Matrices

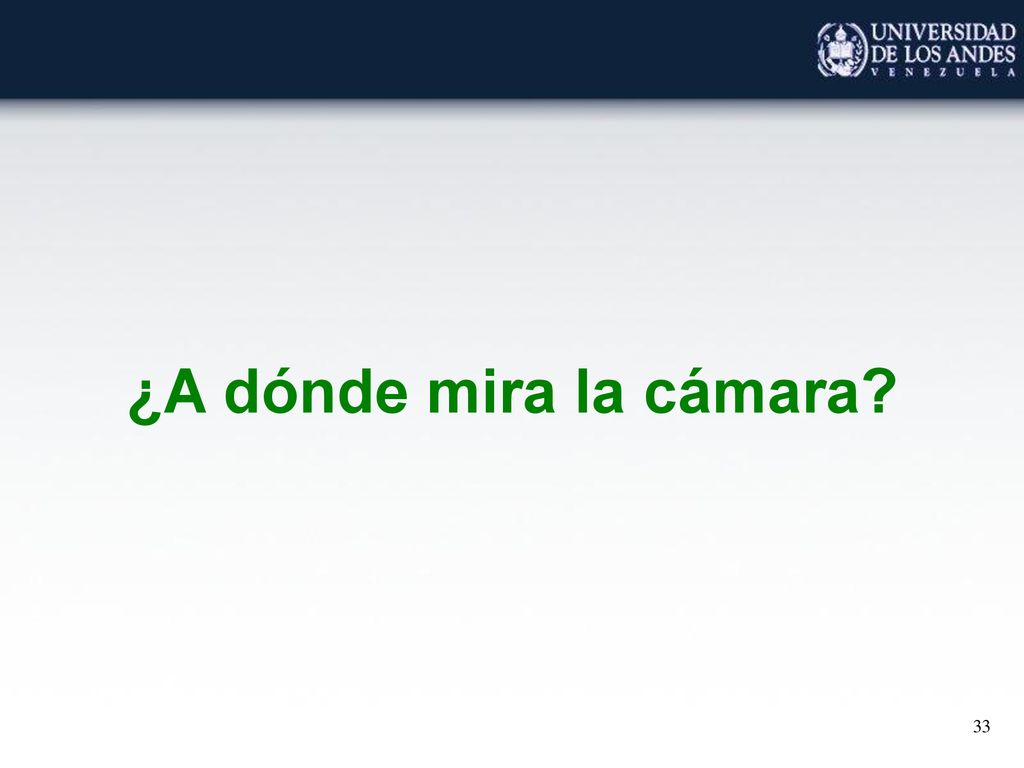

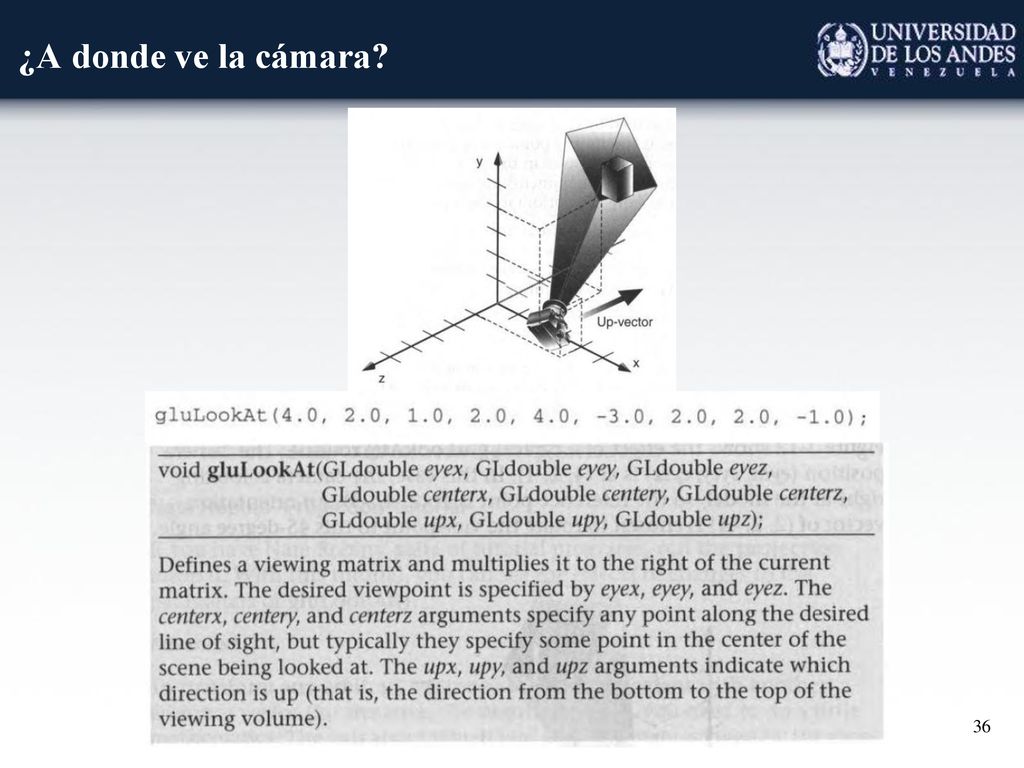

33 ¿A dónde mira la cámara?

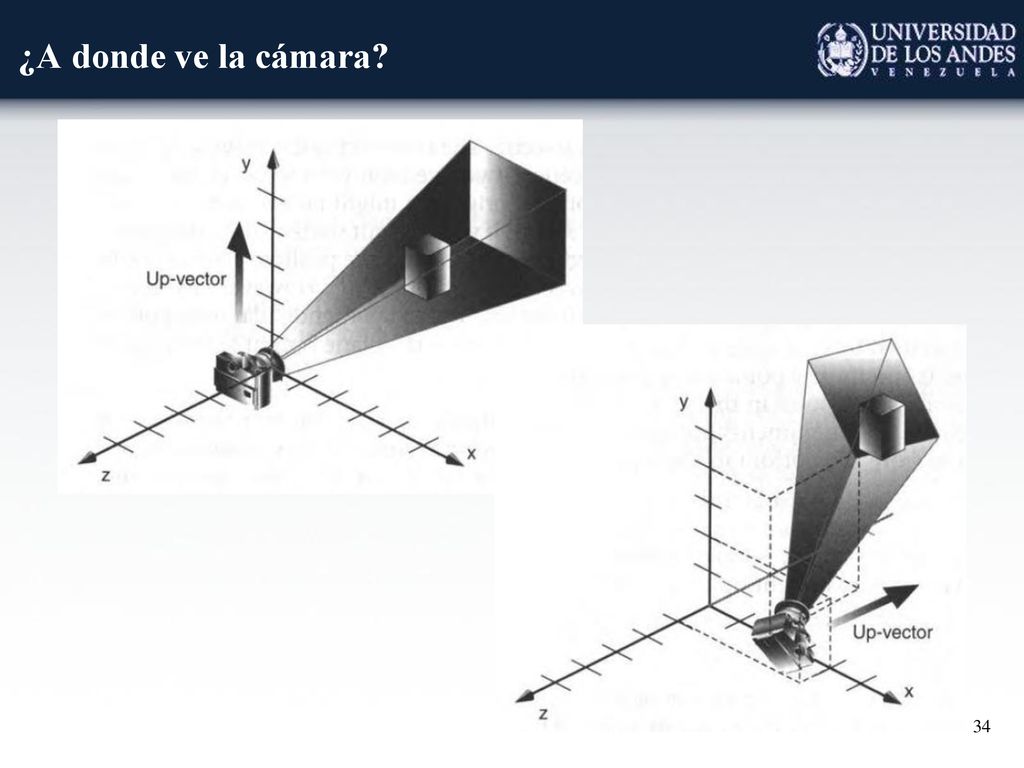

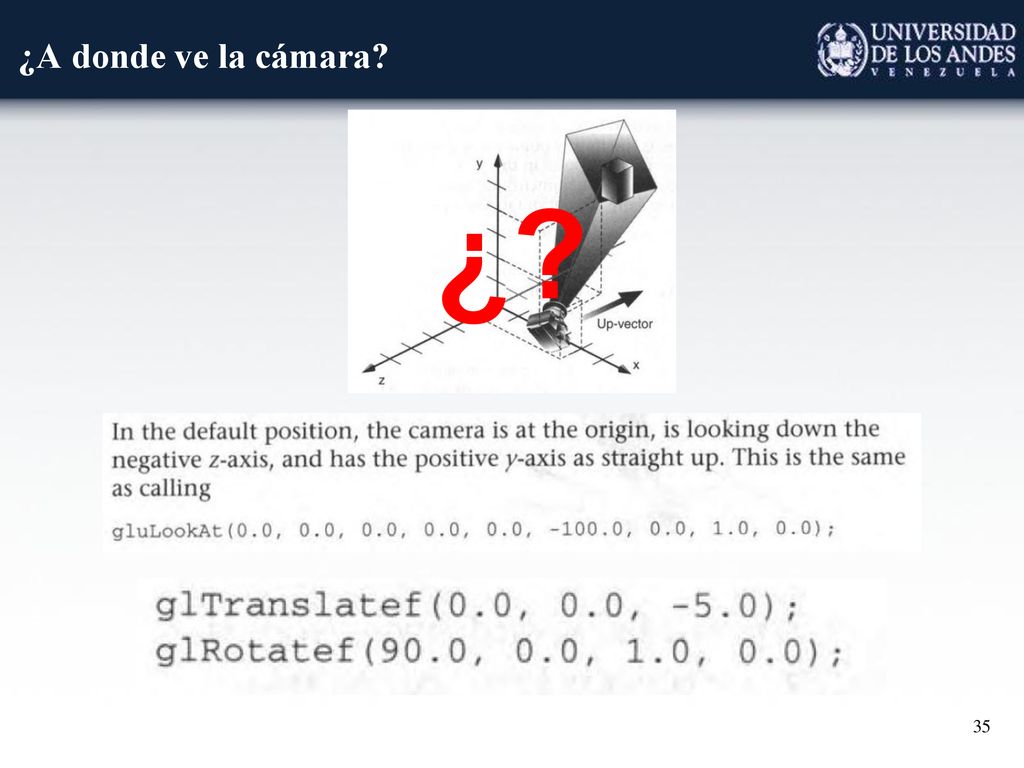

34 ¿A donde ve la cámara?

35 ¿A donde ve la cámara? ¿?

36 ¿A donde ve la cámara?

37 ¿Cómo se proyecta el mundo 3D en 2D?

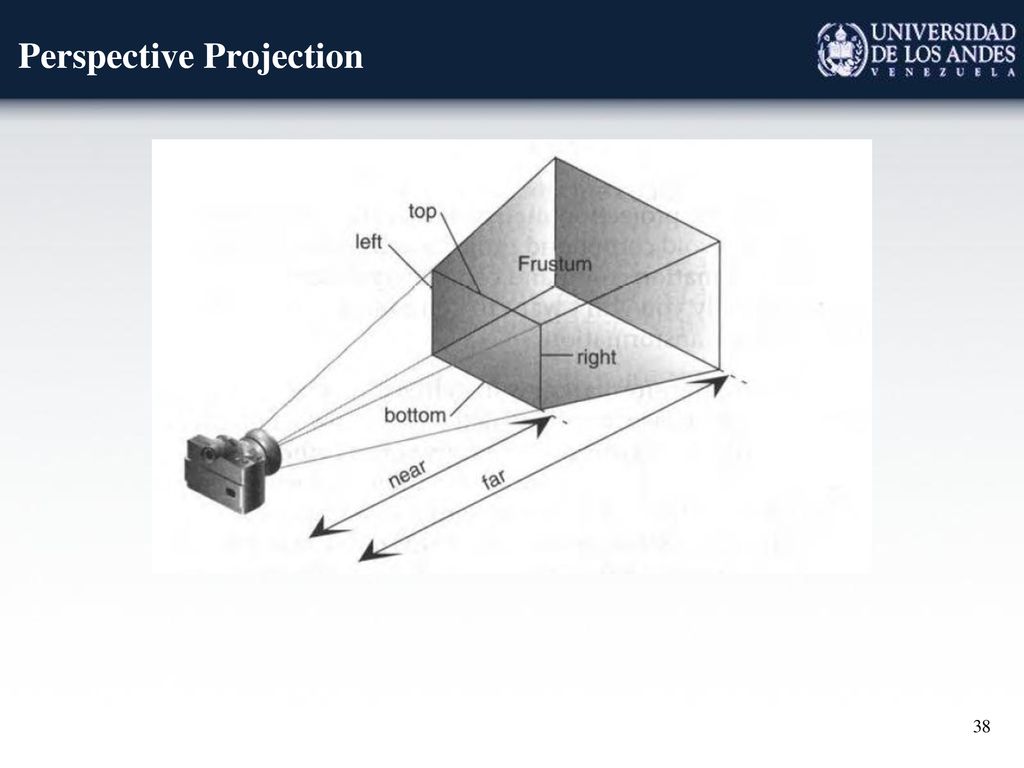

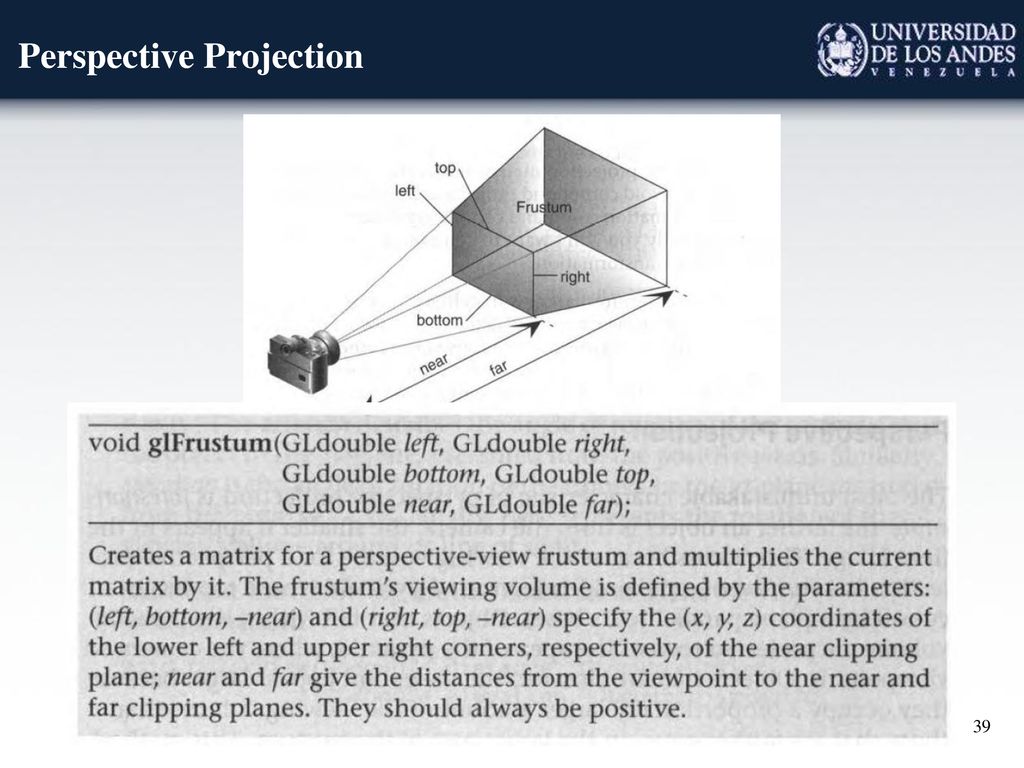

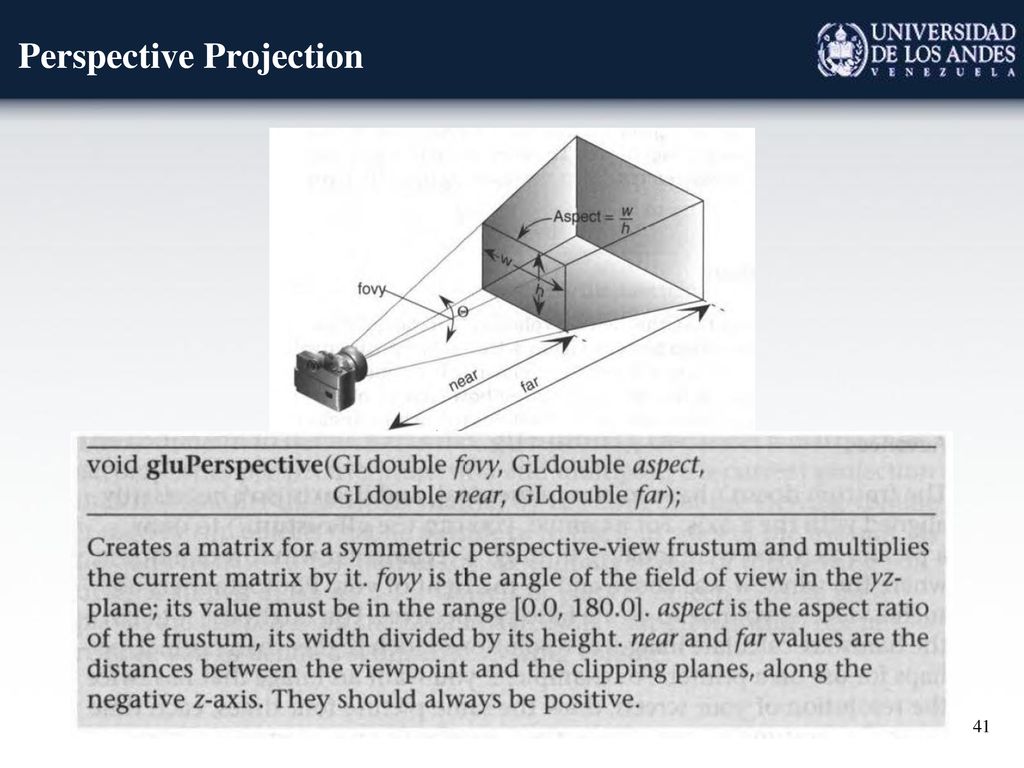

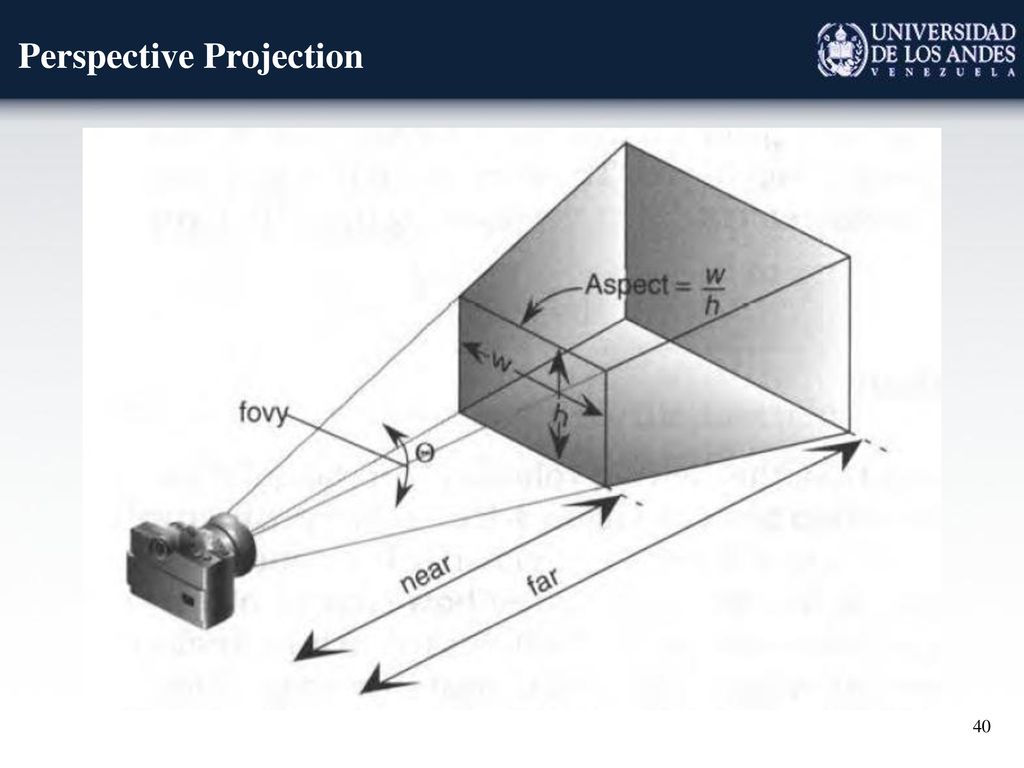

38 Perspective Projection

39 Perspective Projection

40 Perspective Projection

41 Perspective Projection

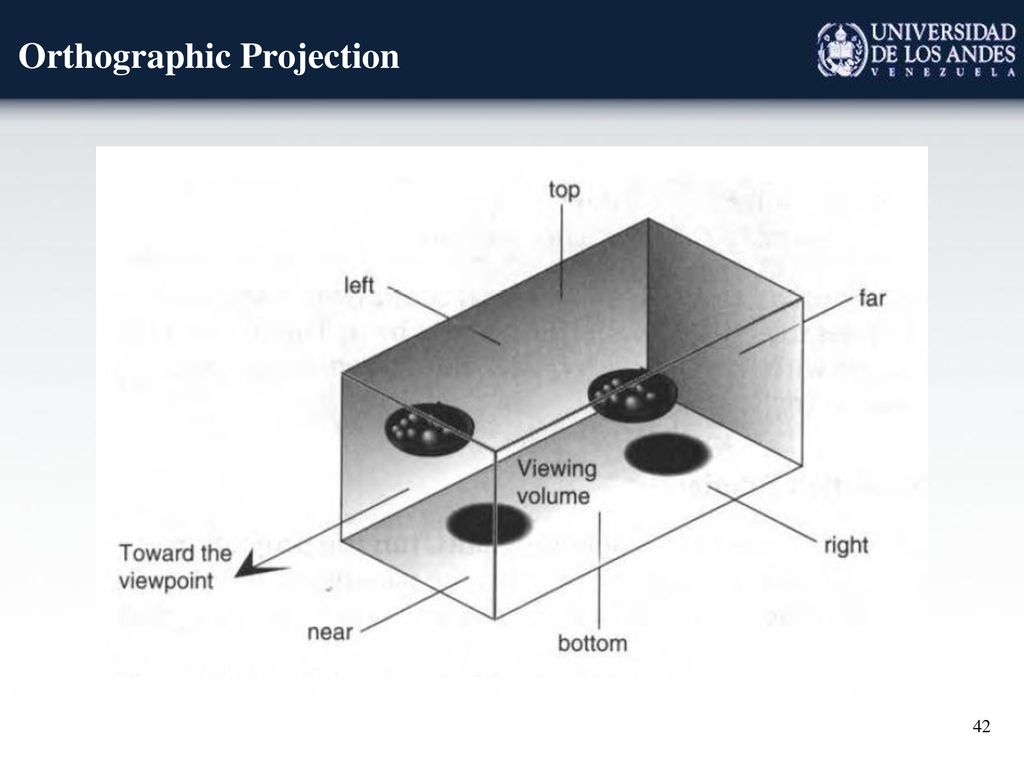

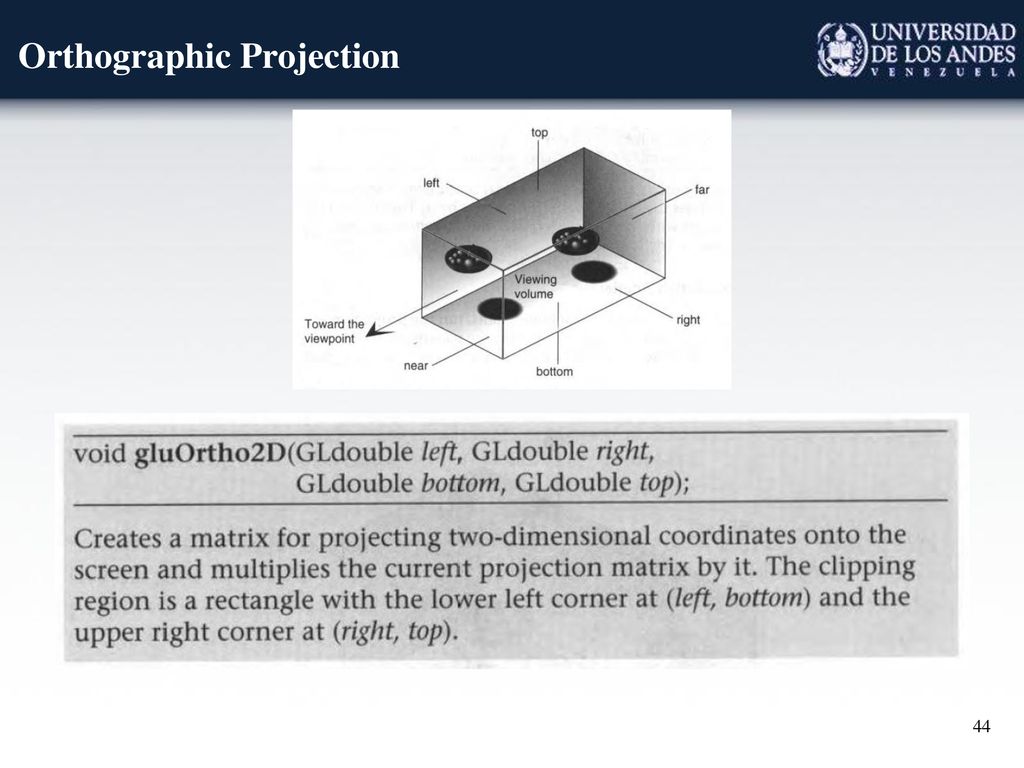

42 Orthographic Projection

43 Orthographic Projection

44 Orthographic Projection

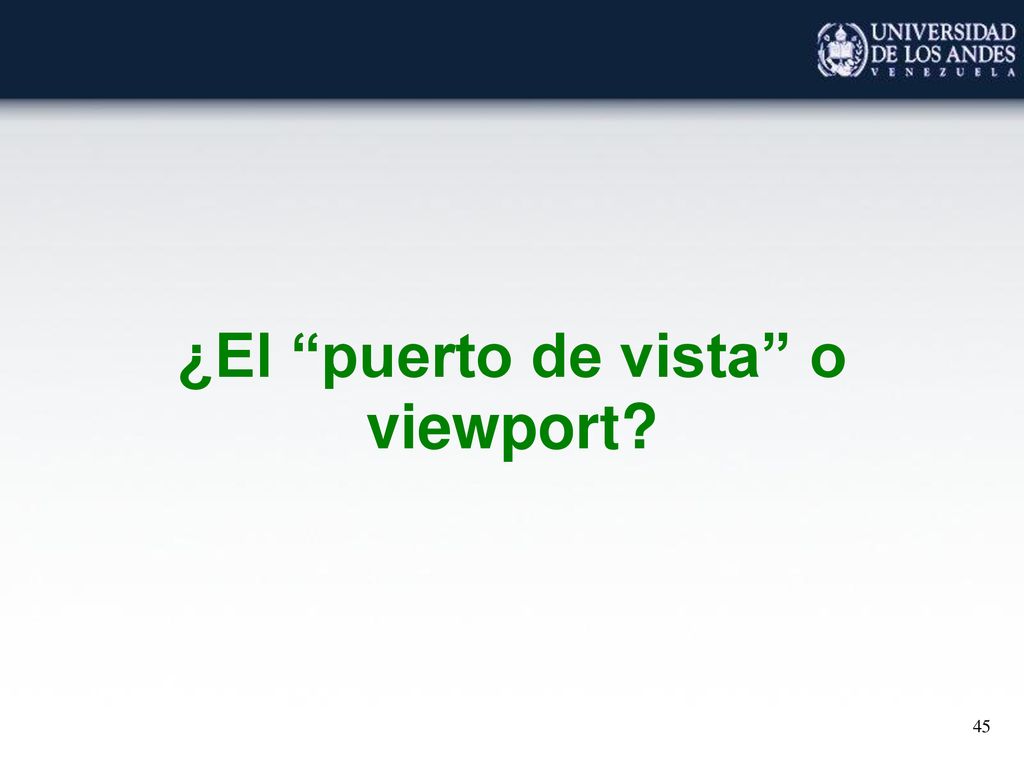

45 ¿El “puerto de vista” o viewport?

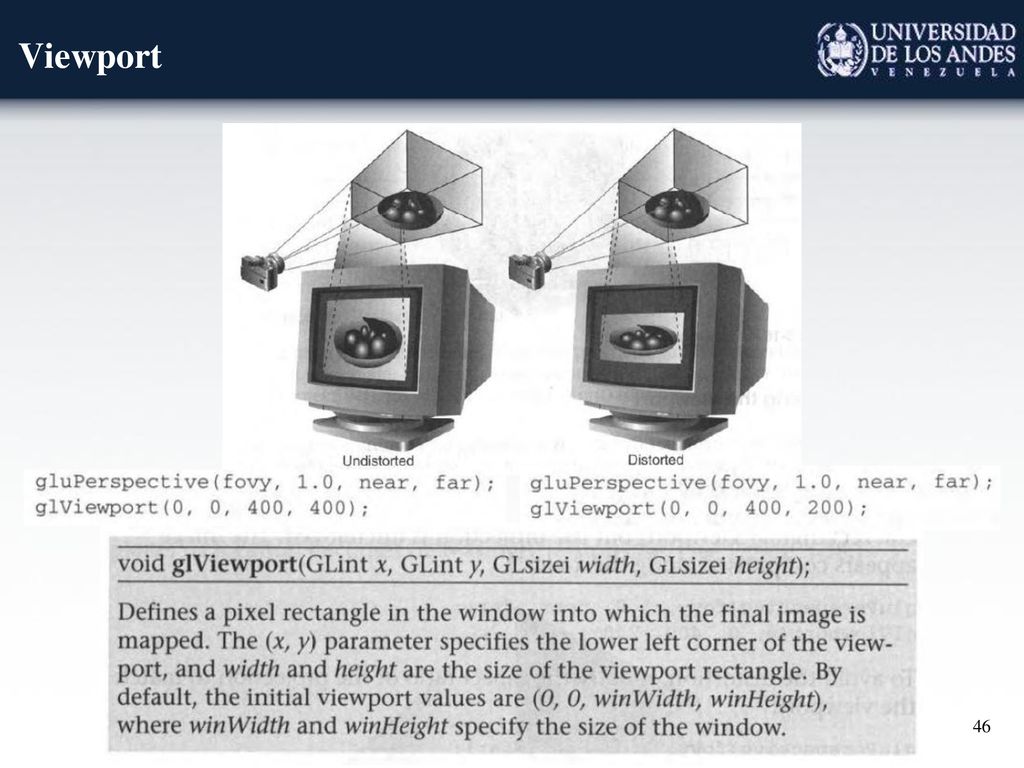

46 Viewport

47 ¿iluminación / sombreado?
¿texturas? ¿iluminación / sombreado? ¿material? ¿curvas? ¿otros?

48 coming soon

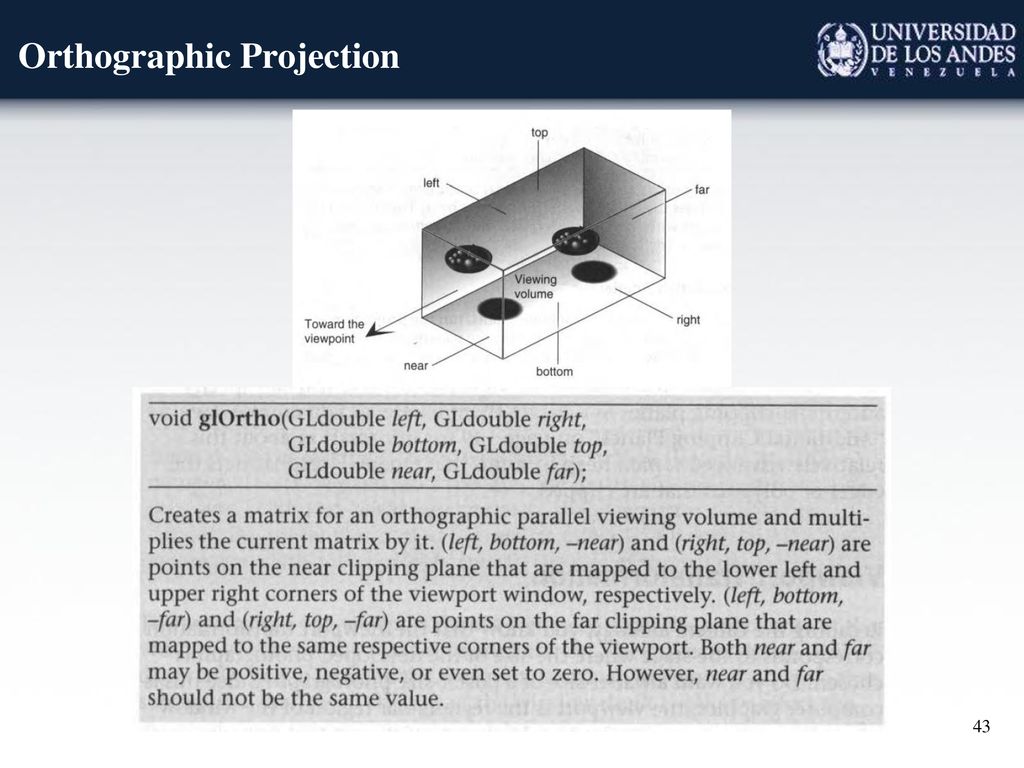

49 Orthographic Projection

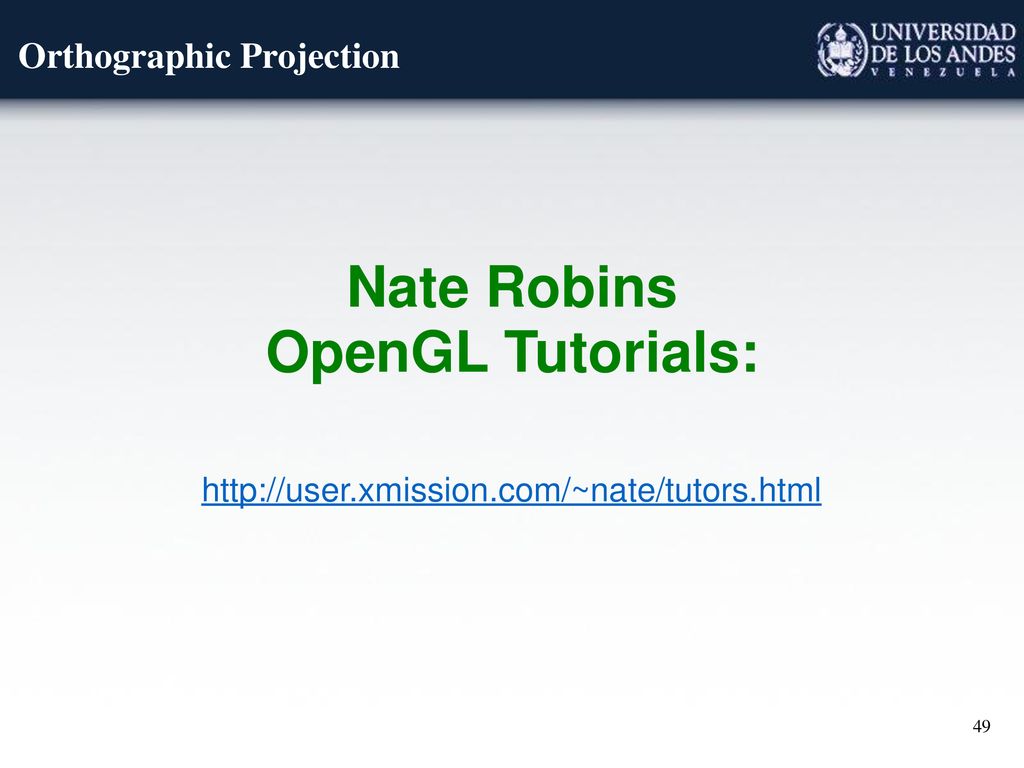

Nate Robins OpenGL Tutorials:

50 Gracias ¡Gracias!
