Relevador de secuencia incompleta

Presentación del tema: "Relevador de secuencia incompleta"— Transcripción de la presentación:

1 Relevador de secuencia incompleta

2 Rele de secuencia incompleta
Es un reevador que regresa a su posicion normal o lo desconecta y lo fija en dicha posicion si la secuencia de arranque de cada funcionamiento o de parada no se completa dentro de un laspso determinado.

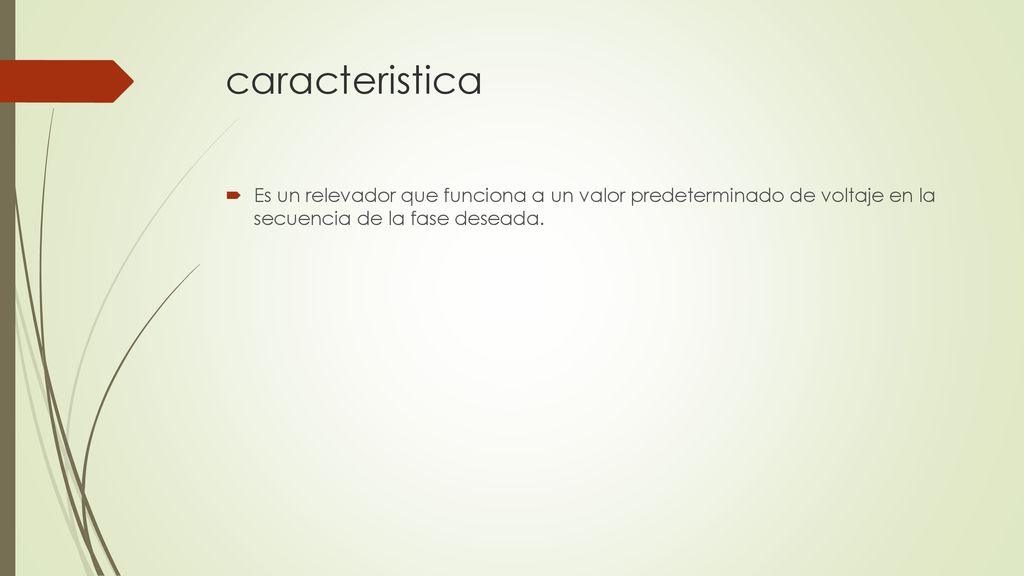

3 caracteristica Es un relevador que funciona a un valor predeterminado de voltaje en la secuencia de la fase deseada.

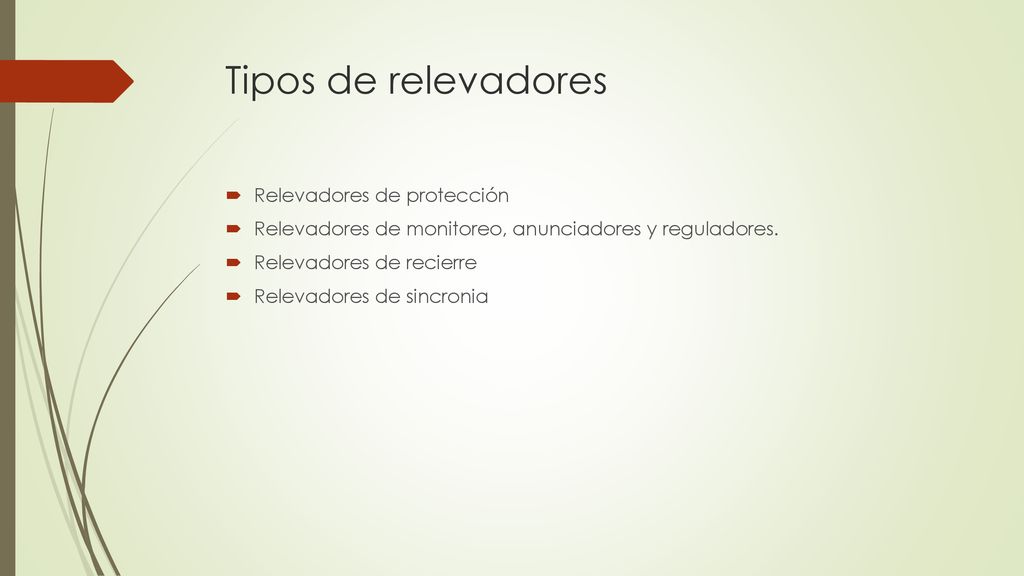

4 Tipos de relevadores Relevadores de protección
Relevadores de monitoreo, anunciadores y reguladores. Relevadores de recierre Relevadores de sincronia

5 Aplicaciones a) Control de switcheo de capacitores. b) Protección de sobre voltaje para generadores de corriente alterna o corriente directa. c) Transferencia automática de fuentes de potencia d) "Tirar" carga durante bajo voltaje. e) Protección de bajo voltaje de motores.

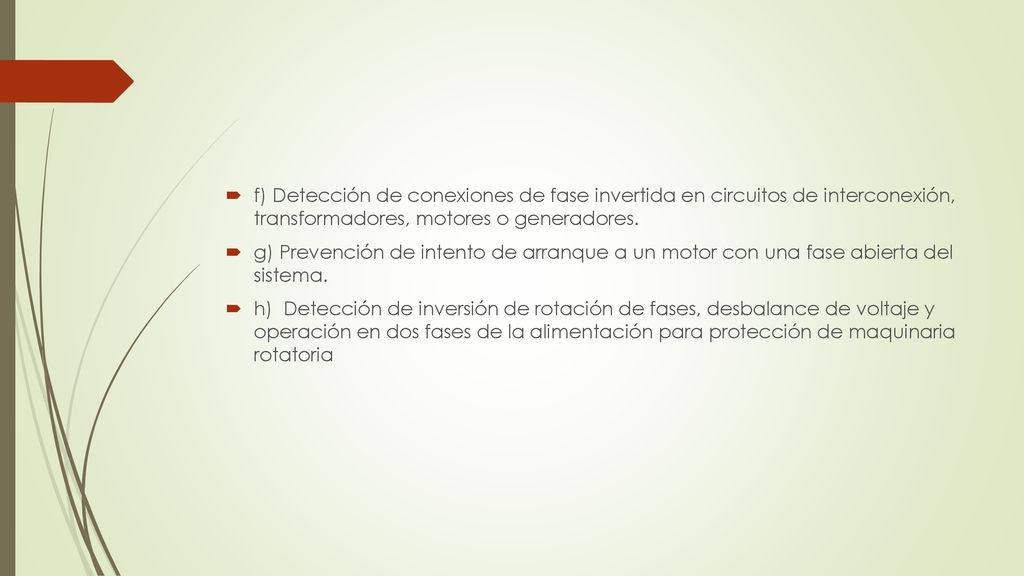

6 f) Detección de conexiones de fase invertida en circuitos de interconexión, transformadores, motores o generadores. g) Prevención de intento de arranque a un motor con una fase abierta del sistema. h) Detección de inversión de rotación de fases, desbalance de voltaje y operación en dos fases de la alimentación para protección de maquinaria rotatoria

7 Funcionamiento El método de protección para un desbalance es desarrollado basado en el concepto de limitar la temperatura a las componentes del rotor abajo del nivel de daño. El límite está basado en la siguiente ecuación: K = Constante (diseño y capacidad) del generador. t = Tiempo en segundos. I2 = Corriente de secuencia negativa

8

9 BE1-47N, Relé de voltaje de secuencia incompleta
Protege los equipos rotativos de los efectos dañinos de la tensión excesiva de secuencia negativa como resultado del fallo de fases, desequilibrio de fases y secuencia de fase inversa. Beneficios Responde a la tensión de secuencia negativa real para una mayor precisión. Mayor flexibilidad con amplia gama de ajustes.

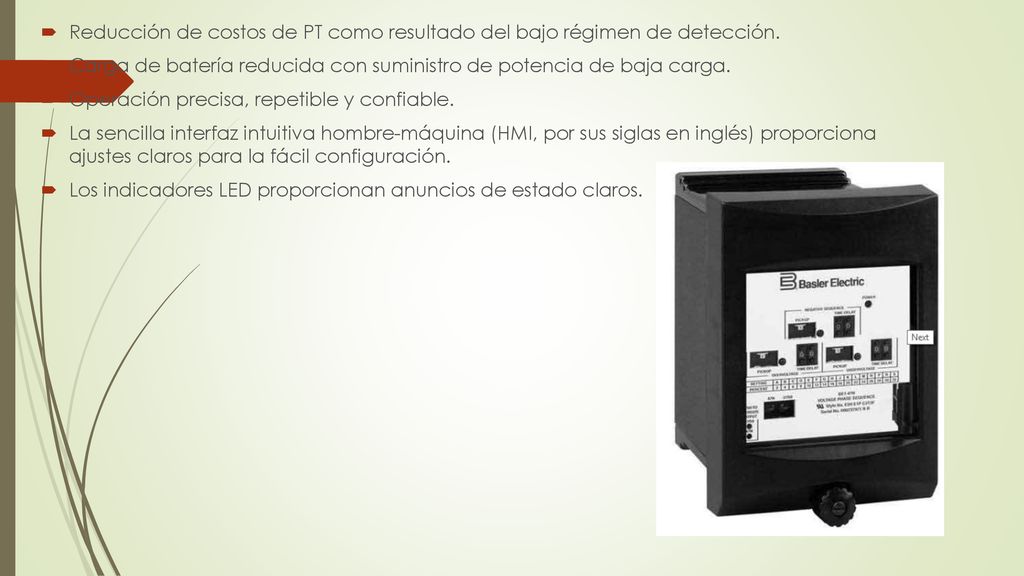

10 Reducción de costos de PT como resultado del bajo régimen de detección.
Carga de batería reducida con suministro de potencia de baja carga. Operación precisa, repetible y confiable. La sencilla interfaz intuitiva hombre-máquina (HMI, por sus siglas en inglés) proporciona ajustes claros para la fácil configuración. Los indicadores LED proporcionan anuncios de estado claros.
