Implicancias en los cálculos de blindajes

Presentación del tema: "Implicancias en los cálculos de blindajes"— Transcripción de la presentación:

1 Implicancias en los cálculos de blindajes
Curso: Radioterapia de precisión

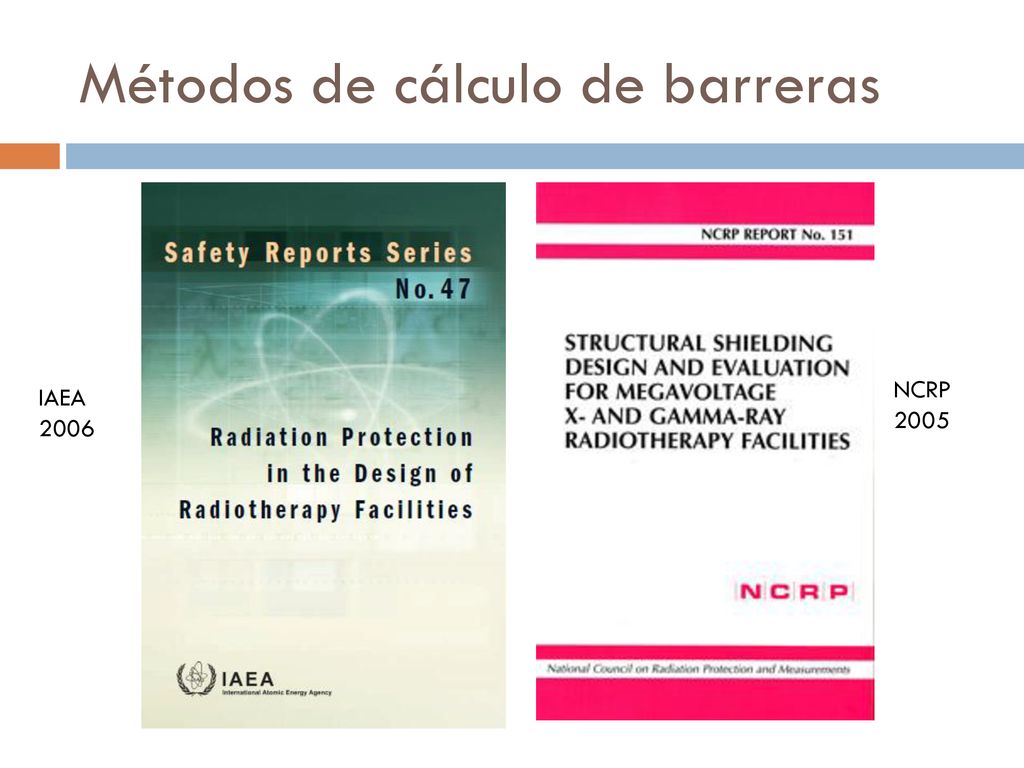

2 Métodos de cálculo de barreras
NCRP 2005 IAEA 2006

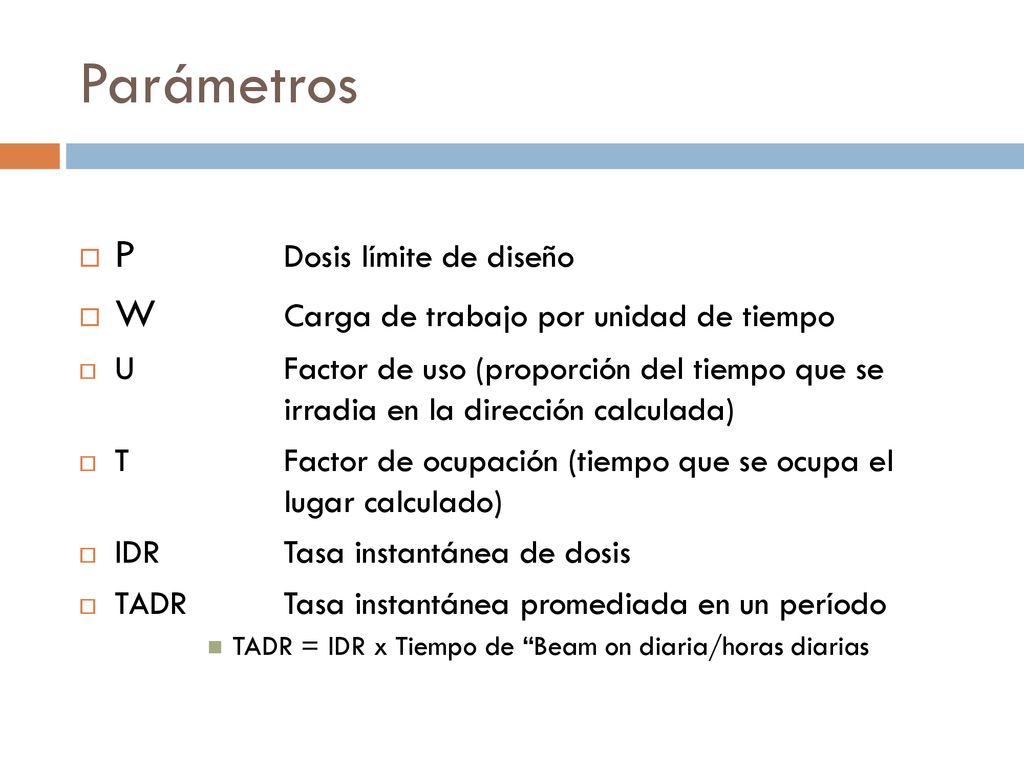

3 Parámetros P Dosis límite de diseño
W Carga de trabajo por unidad de tiempo U Factor de uso (proporción del tiempo que se irradia en la dirección calculada) T Factor de ocupación (tiempo que se ocupa el lugar calculado) IDR Tasa instantánea de dosis TADR Tasa instantánea promediada en un período TADR = IDR x Tiempo de “Beam on diaria/horas diarias

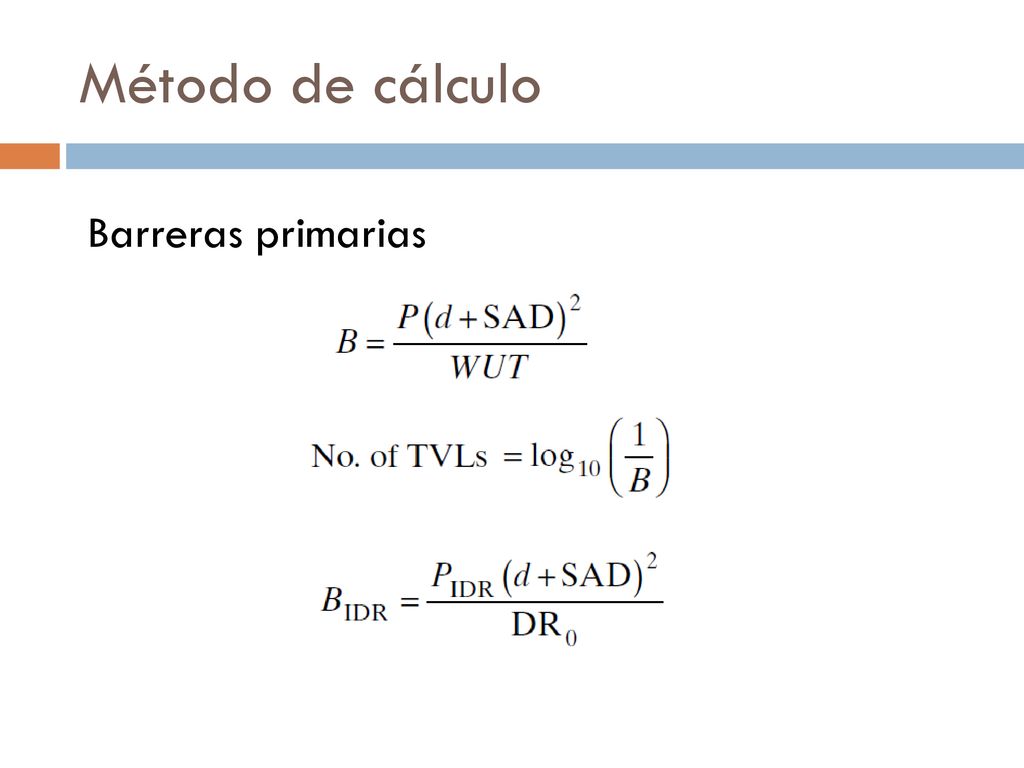

4 Método de cálculo Barreras primarias

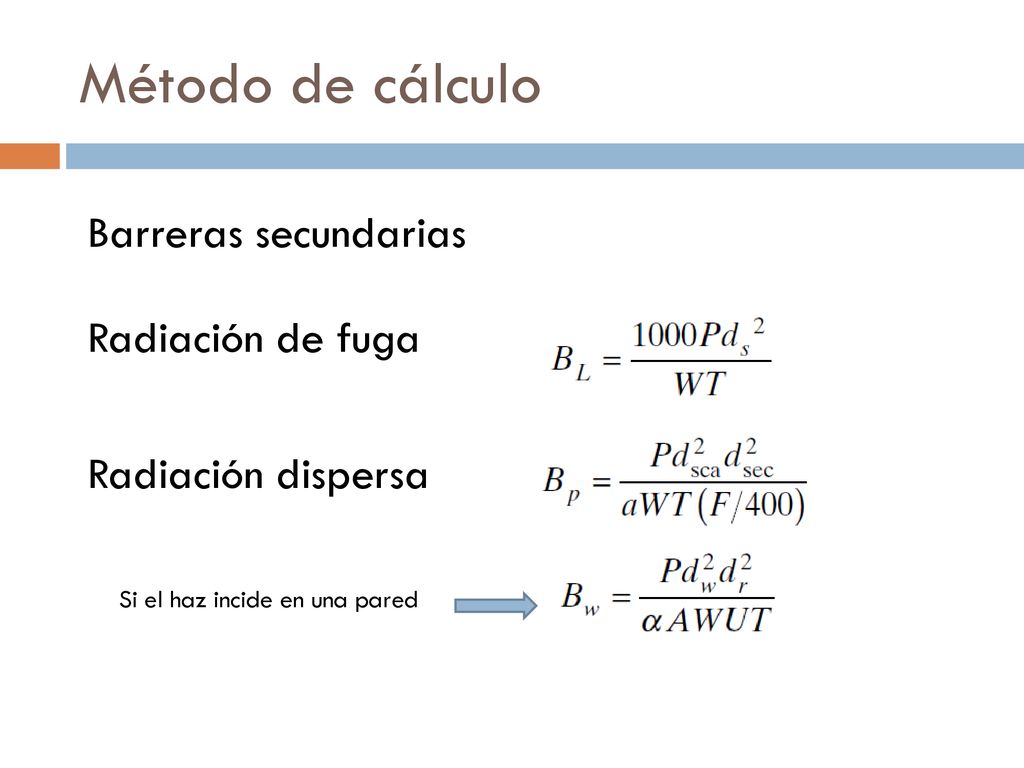

5 Método de cálculo Barreras secundarias Radiación de fuga
Radiación dispersa Si el haz incide en una pared

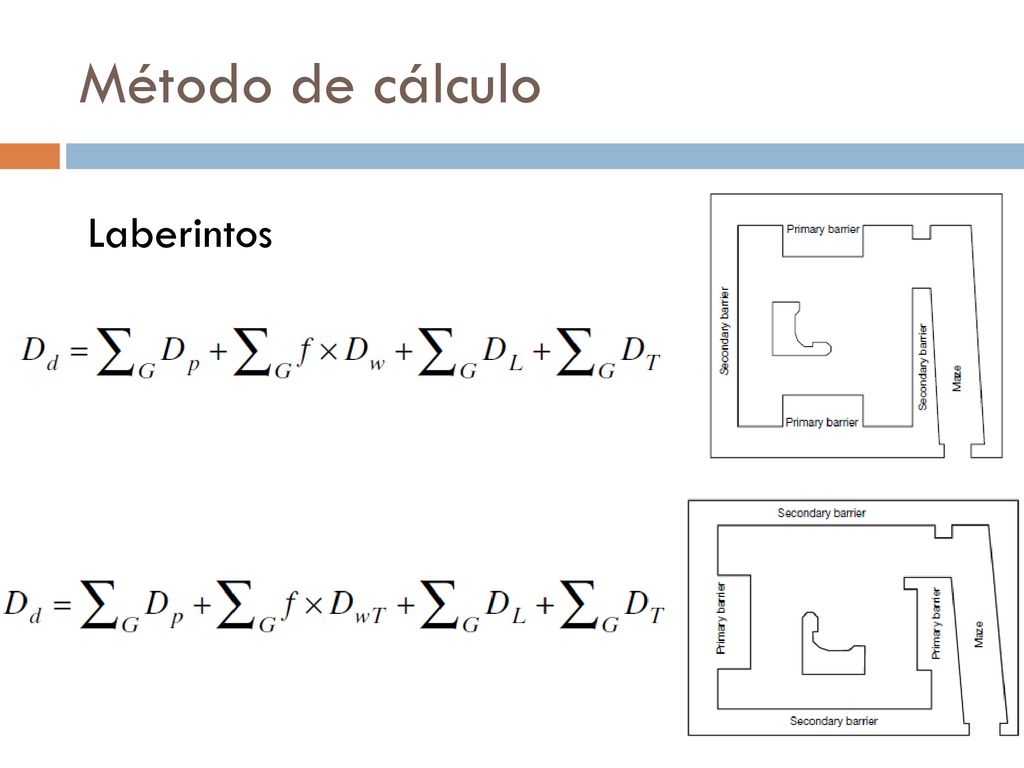

6 Método de cálculo Laberintos

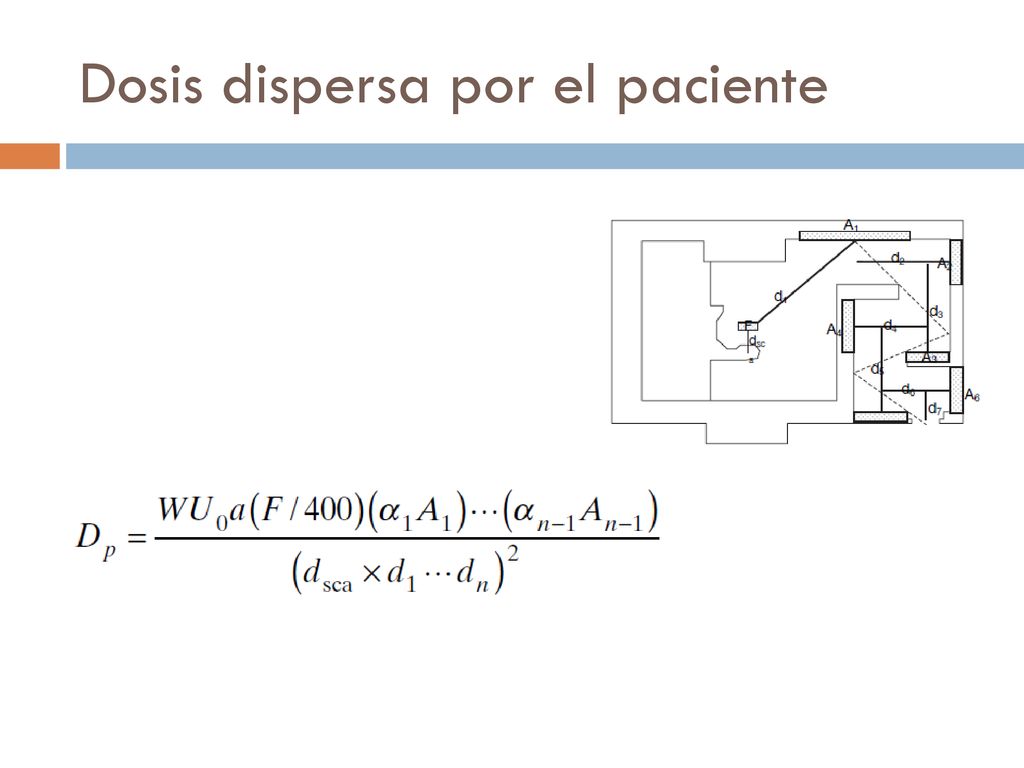

7 Dosis dispersa por el paciente

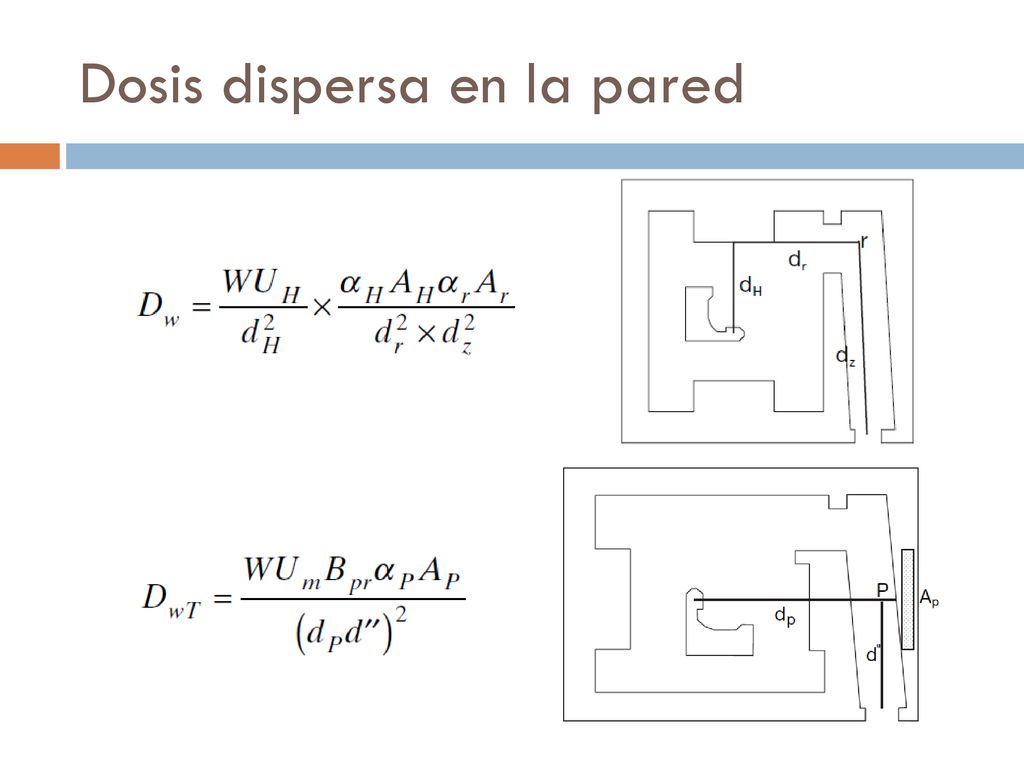

8 Dosis dispersa en la pared

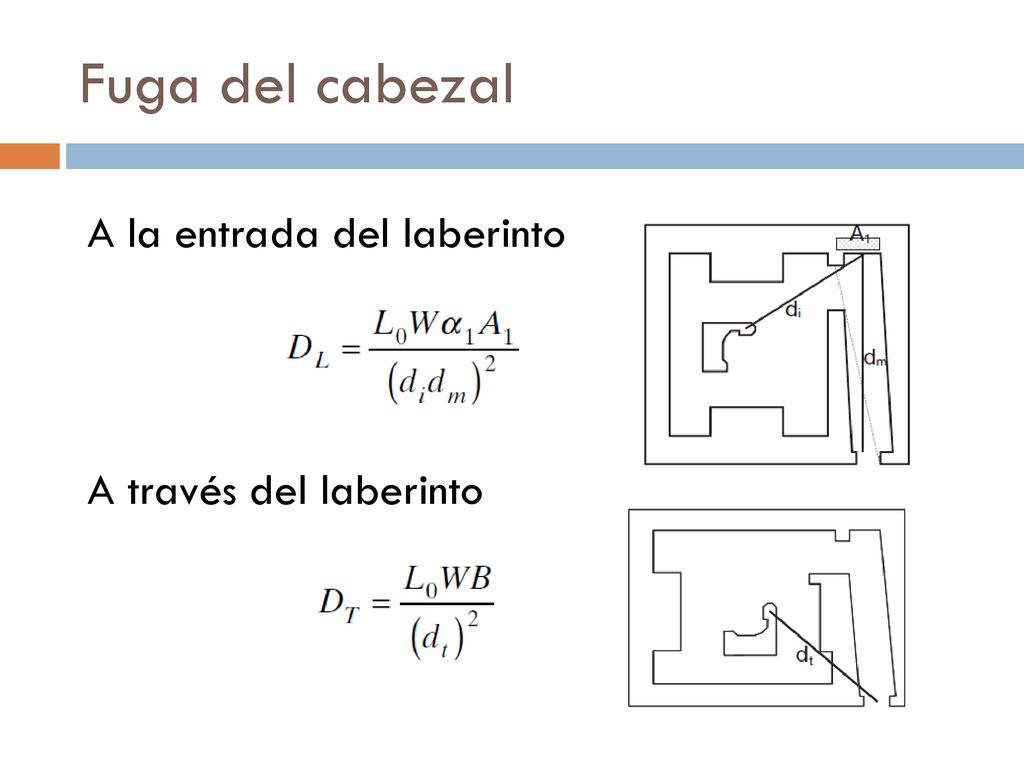

9 Fuga del cabezal A la entrada del laberinto A través del laberinto

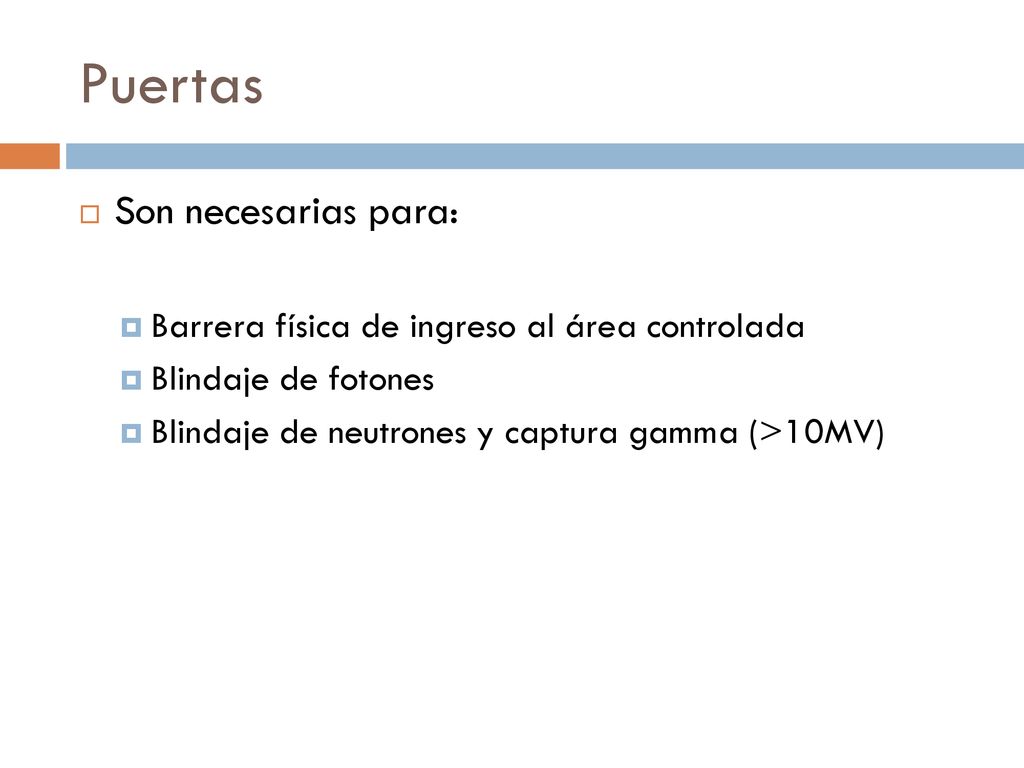

10 Puertas Son necesarias para:
Barrera física de ingreso al área controlada Blindaje de fotones Blindaje de neutrones y captura gamma (>10MV)

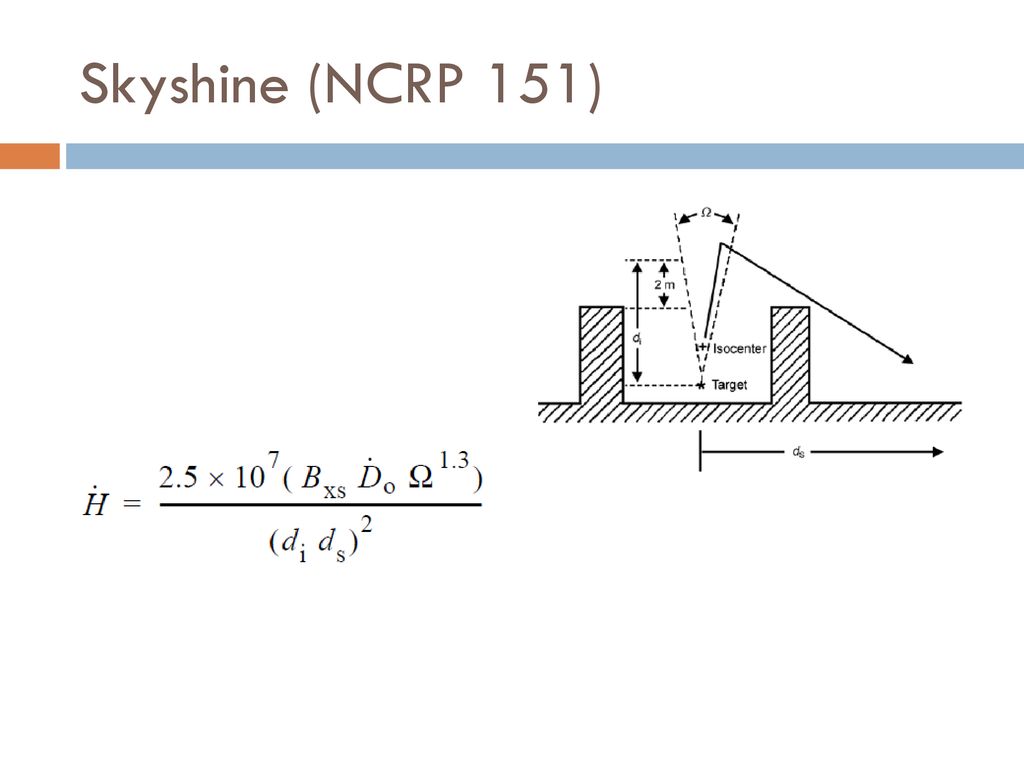

11 Skyshine (NCRP 151)

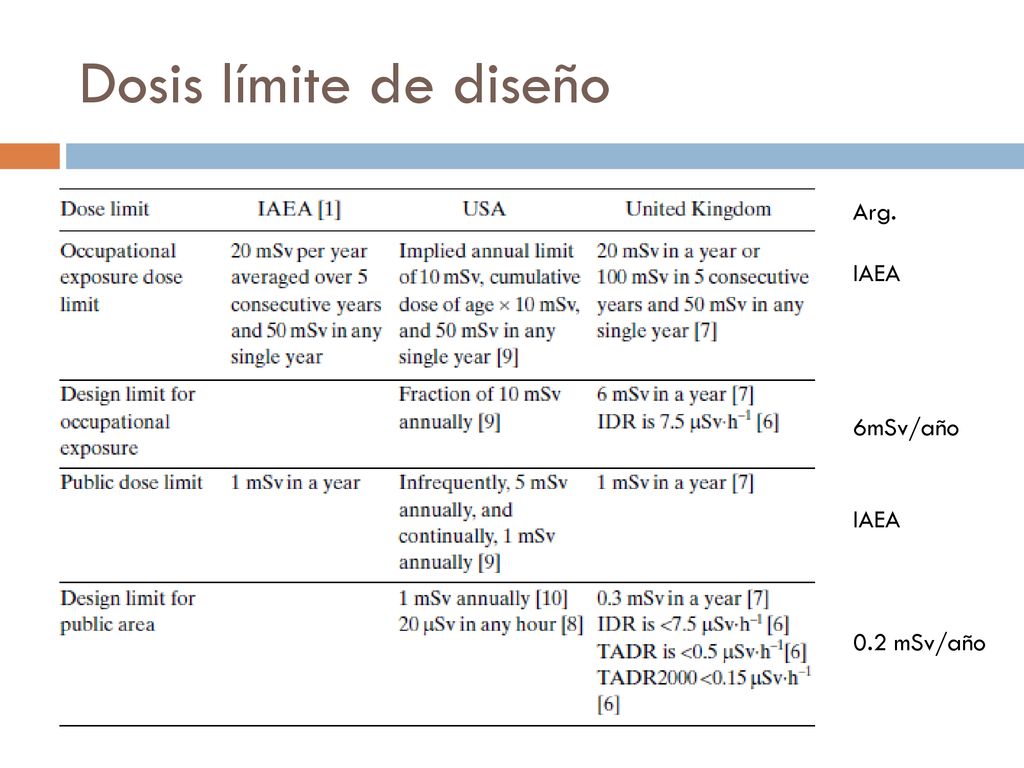

12 Dosis límite de diseño Arg. IAEA 6mSv/año 0.2 mSv/año

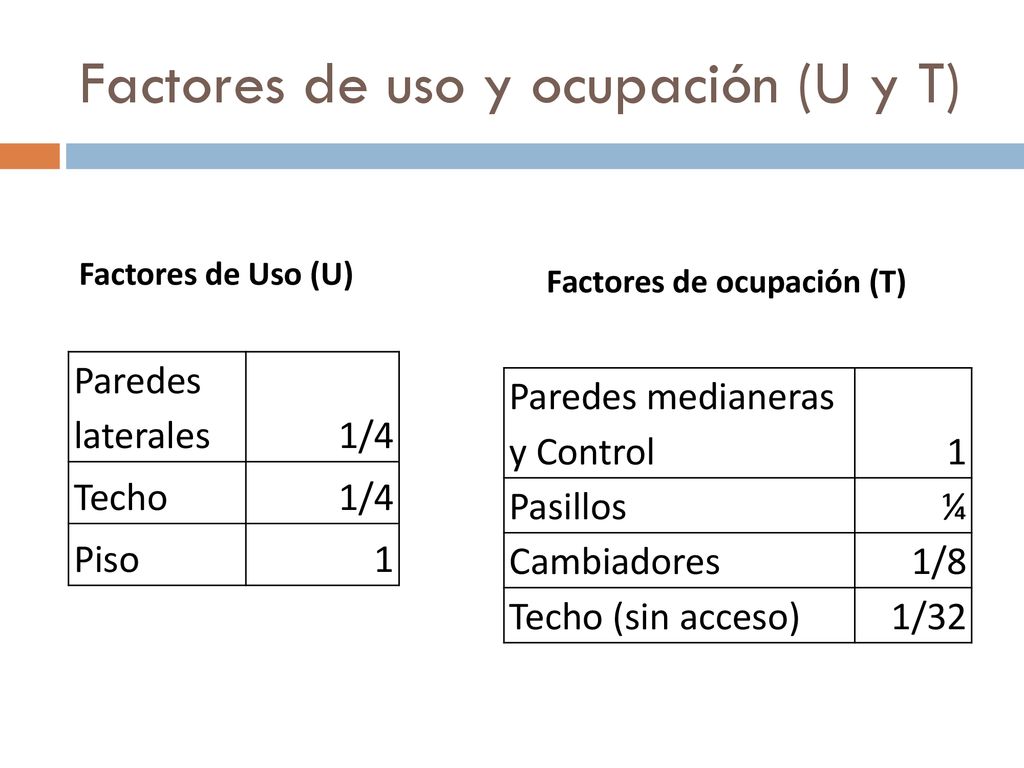

13 Factores de uso y ocupación (U y T)
Factores de Uso (U) Factores de ocupación (T) Paredes laterales 1/4 Techo Piso 1 Paredes medianeras y Control 1 Pasillos Cambiadores 1/8 Techo (sin acceso) 1/32

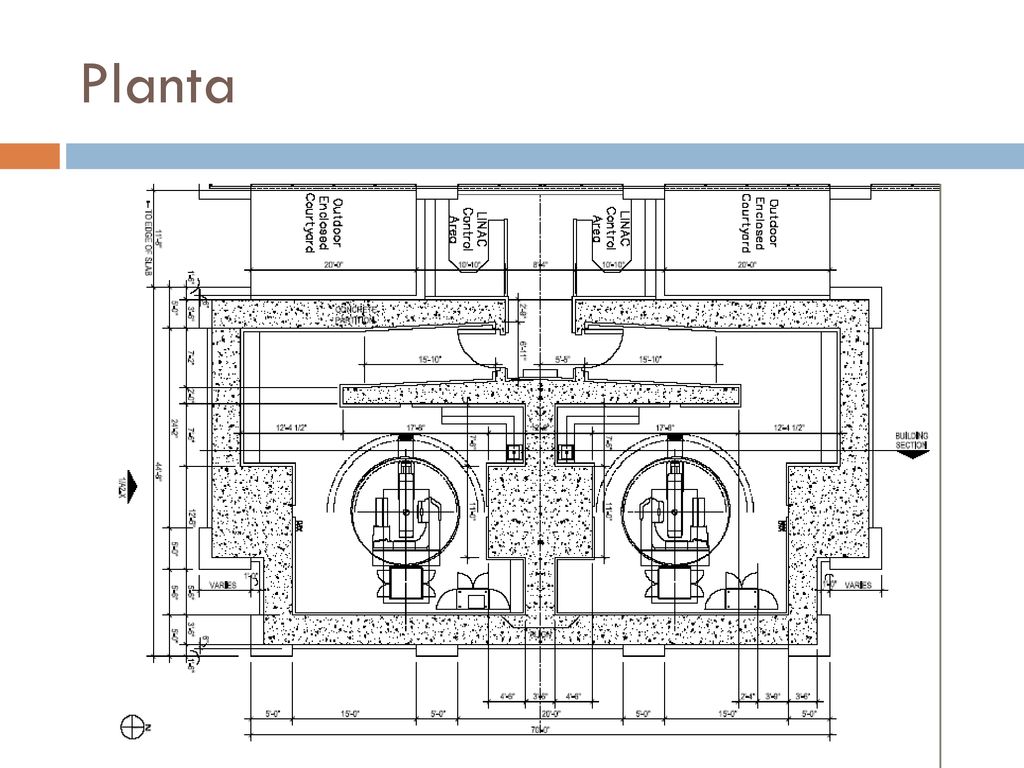

14 Planta

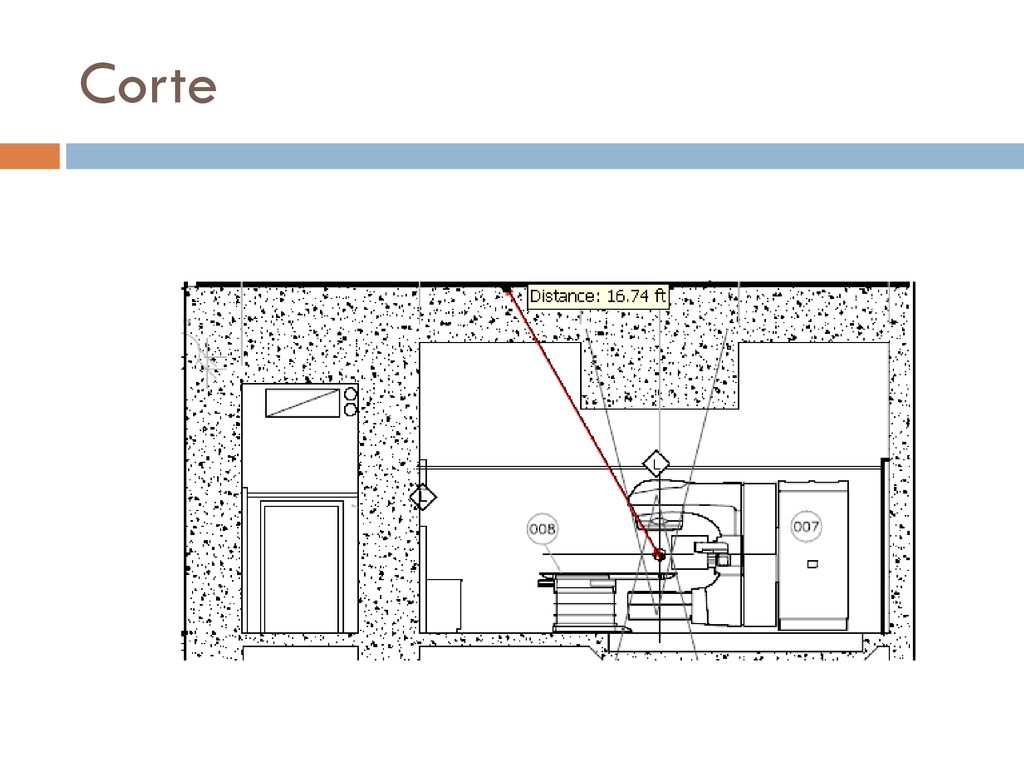

15 Corte

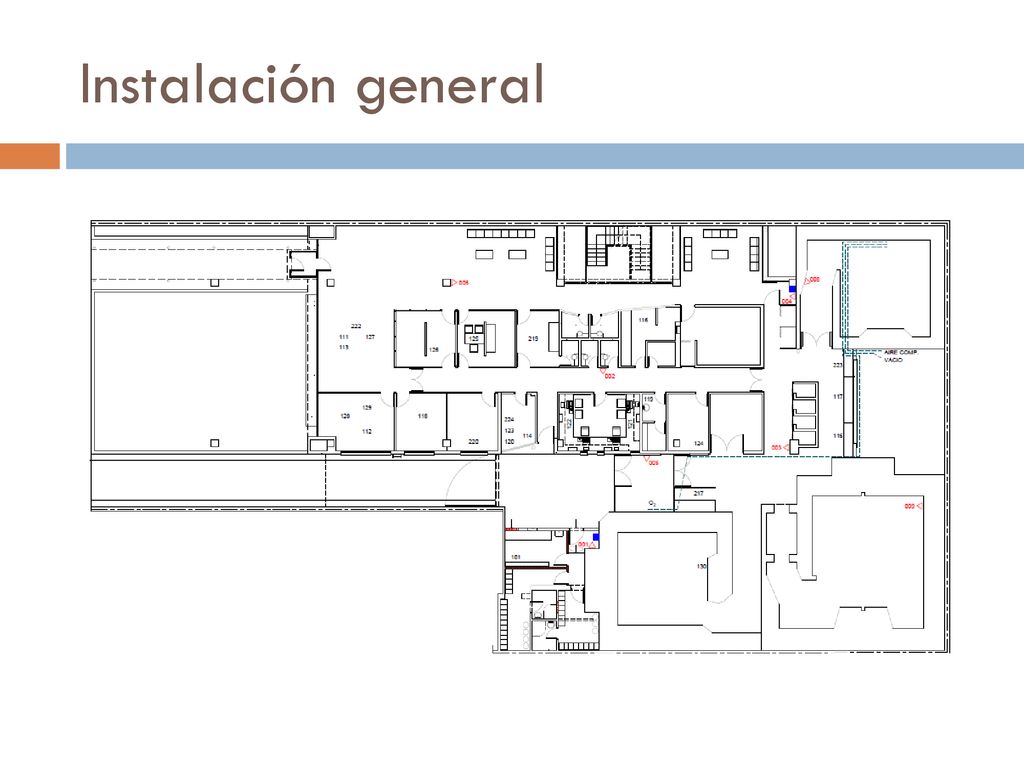

16 Instalación general

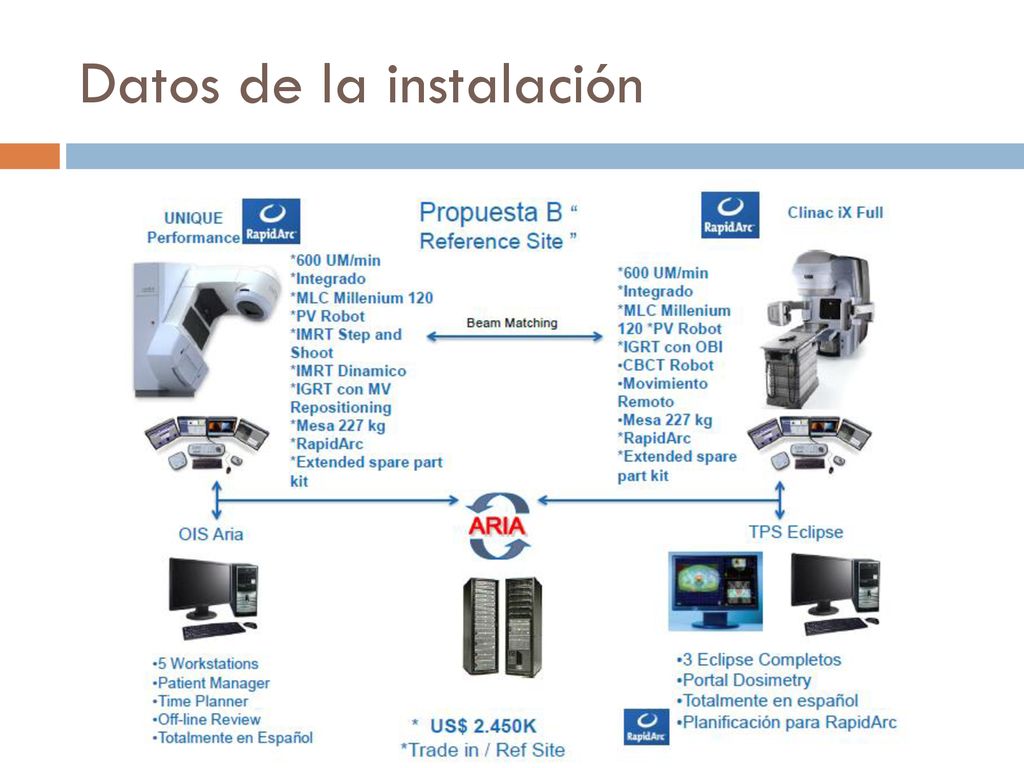

17 Datos de la instalación

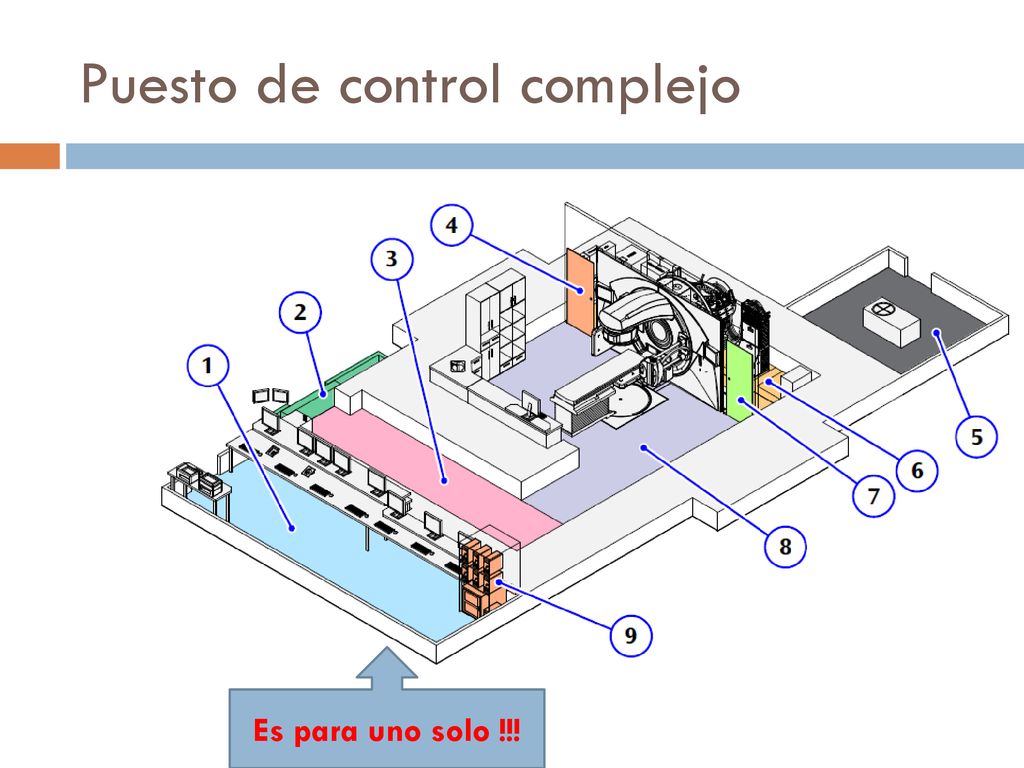

18 Puesto de control complejo
Es para uno solo !!!

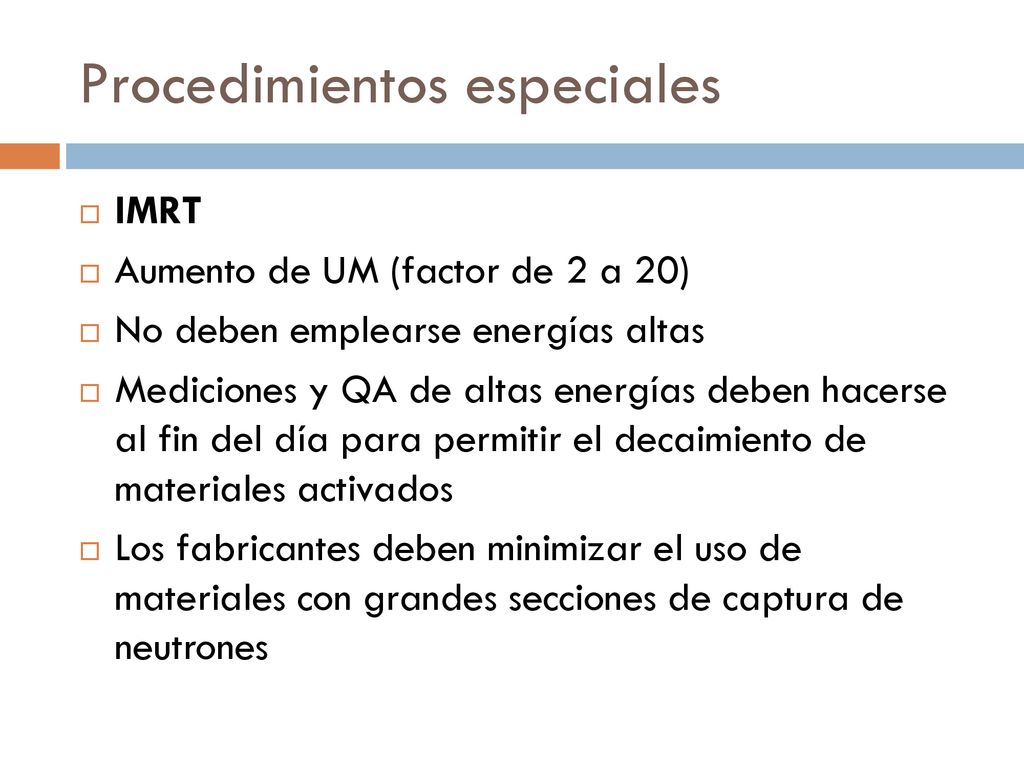

19 Procedimientos especiales
IMRT Aumento de UM (factor de 2 a 20) No deben emplearse energías altas Mediciones y QA de altas energías deben hacerse al fin del día para permitir el decaimiento de materiales activados Los fabricantes deben minimizar el uso de materiales con grandes secciones de captura de neutrones

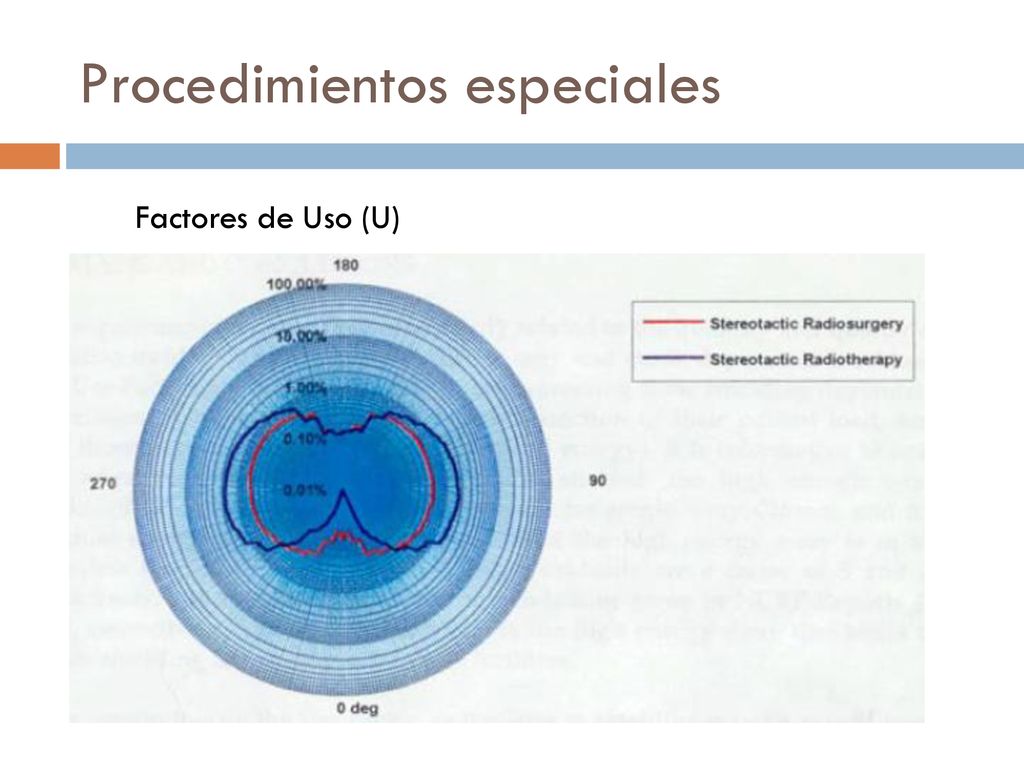

20 Procedimientos especiales
Factores de Uso (U)

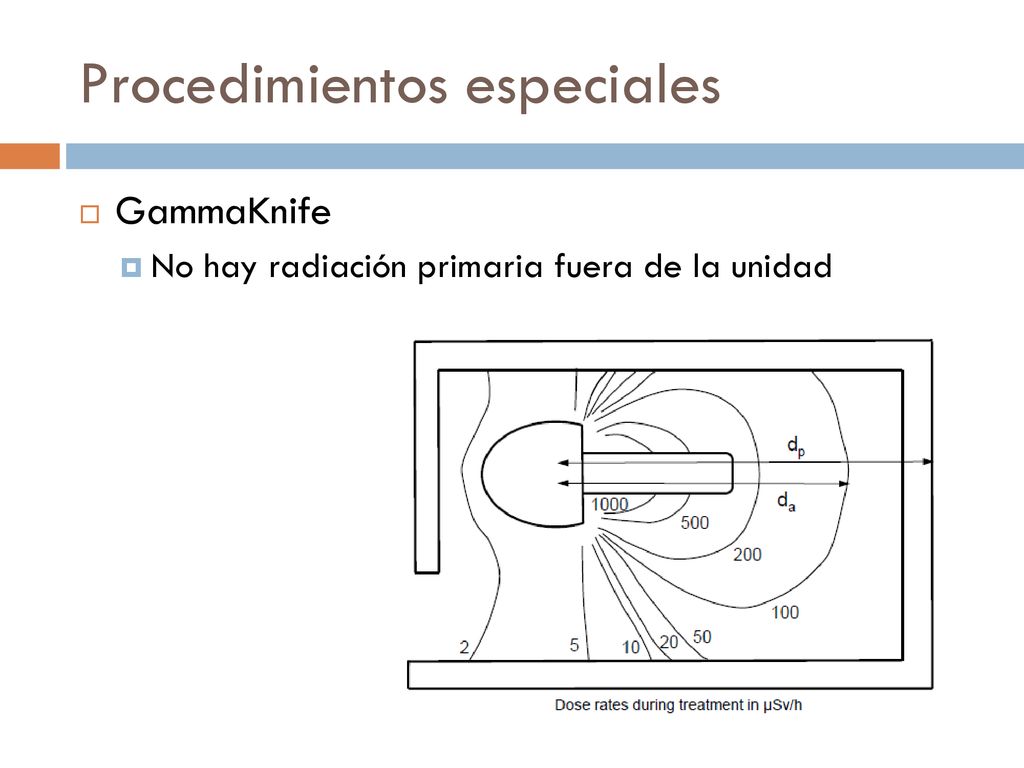

21 Procedimientos especiales
GammaKnife No hay radiación primaria fuera de la unidad

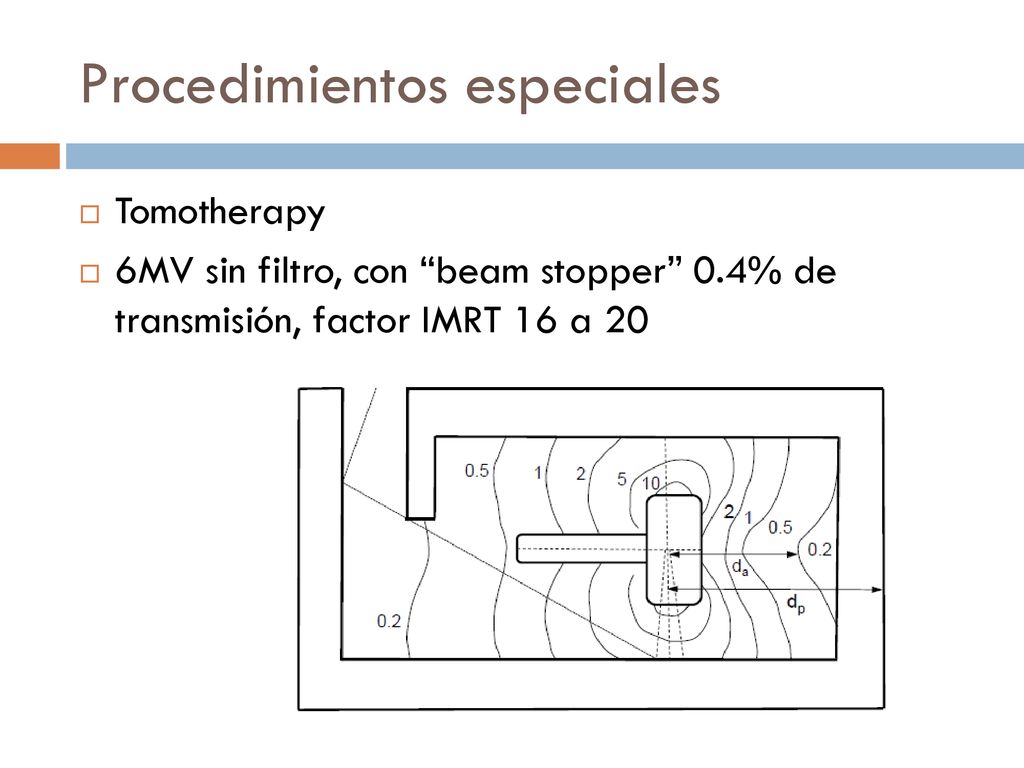

22 Procedimientos especiales
Tomotherapy 6MV sin filtro, con “beam stopper” 0.4% de transmisión, factor IMRT 16 a 20

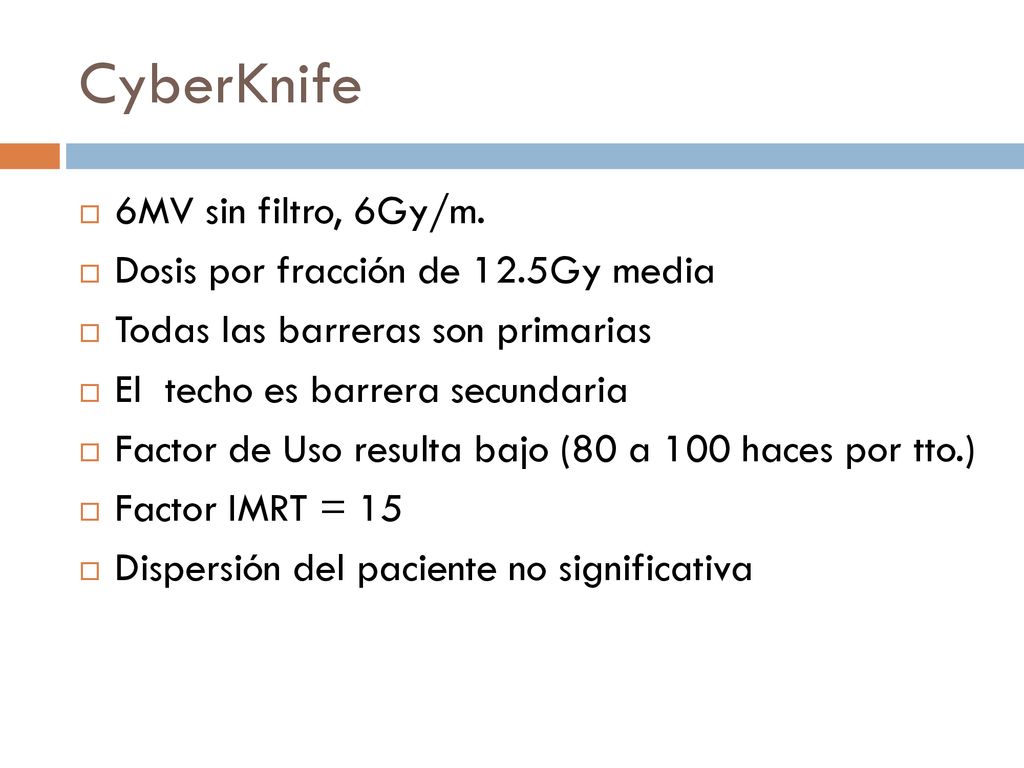

23 CyberKnife 6MV sin filtro, 6Gy/m. Dosis por fracción de 12.5Gy media
Todas las barreras son primarias El techo es barrera secundaria Factor de Uso resulta bajo (80 a 100 haces por tto.) Factor IMRT = 15 Dispersión del paciente no significativa

24 Cuidado con el espacio interior
Revisar el “site planning”. Puede haber partes importantes asociadas al equipo que deben estar en la sala o en una “Mechanical Room” no prevista

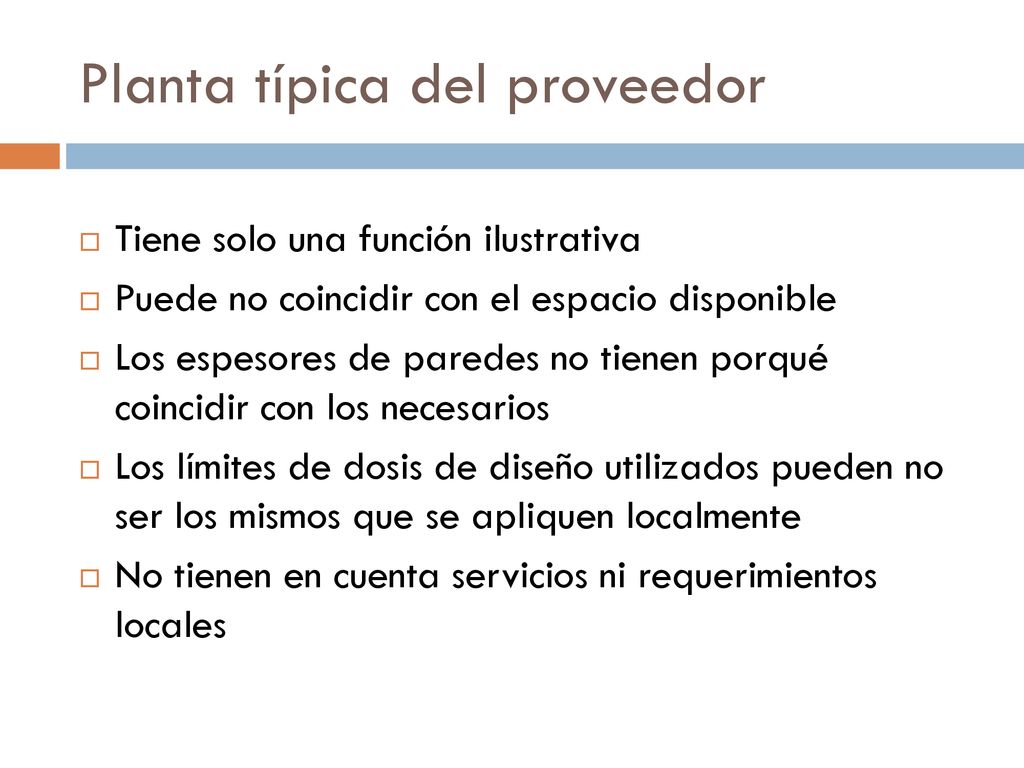

25 Planta típica del proveedor
Tiene solo una función ilustrativa Puede no coincidir con el espacio disponible Los espesores de paredes no tienen porqué coincidir con los necesarios Los límites de dosis de diseño utilizados pueden no ser los mismos que se apliquen localmente No tienen en cuenta servicios ni requerimientos locales

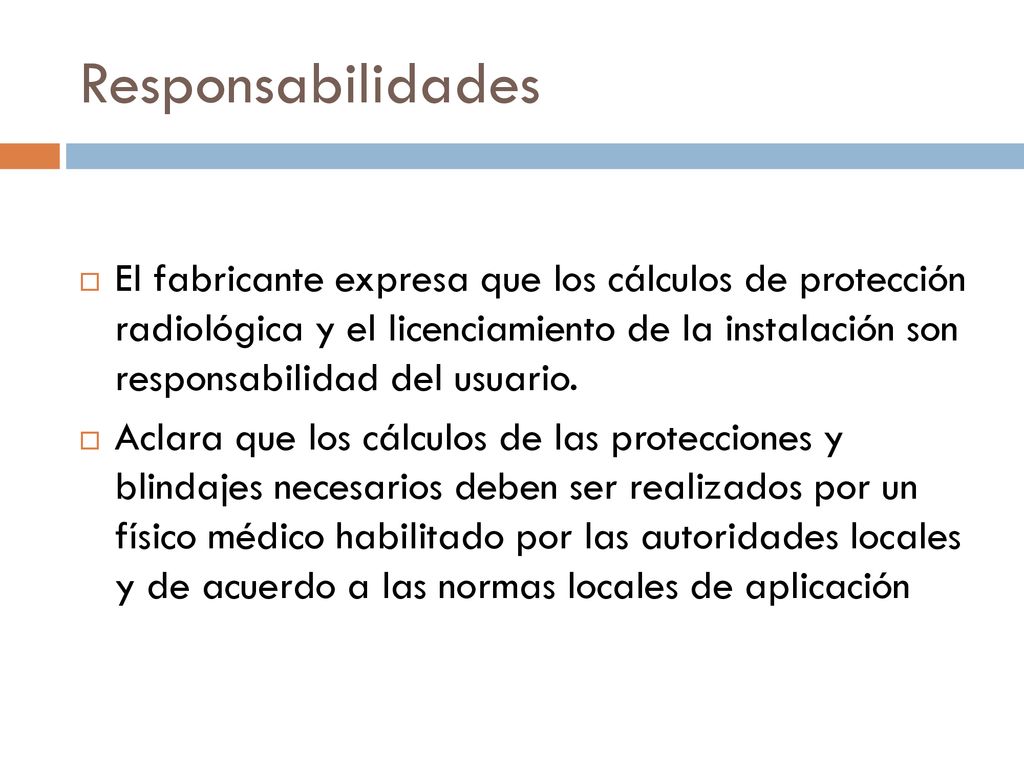

26 Responsabilidades El fabricante expresa que los cálculos de protección radiológica y el licenciamiento de la instalación son responsabilidad del usuario. Aclara que los cálculos de las protecciones y blindajes necesarios deben ser realizados por un físico médico habilitado por las autoridades locales y de acuerdo a las normas locales de aplicación

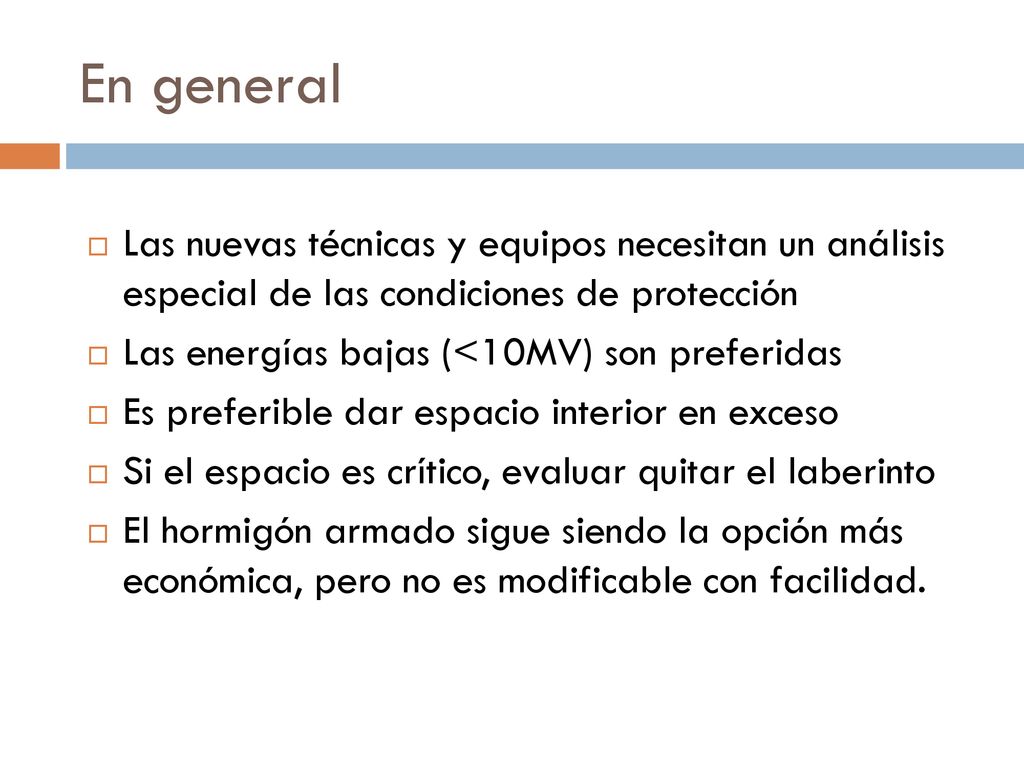

27 En general Las nuevas técnicas y equipos necesitan un análisis especial de las condiciones de protección Las energías bajas (<10MV) son preferidas Es preferible dar espacio interior en exceso Si el espacio es crítico, evaluar quitar el laberinto El hormigón armado sigue siendo la opción más económica, pero no es modificable con facilidad.

28 Y por ahora, Un descanso
