1 Metrología Normalización y Ensayos Textiles

2 Actividad Humana

3 ¿Cuánto?

4 Logos: Tratado – Estudio
METROLOGÍA: Metron: Medida Logos: Tratado – Estudio Ciencia que estudia los sistemas de unidades, los métodos, las normas y los instrumentos para medir.

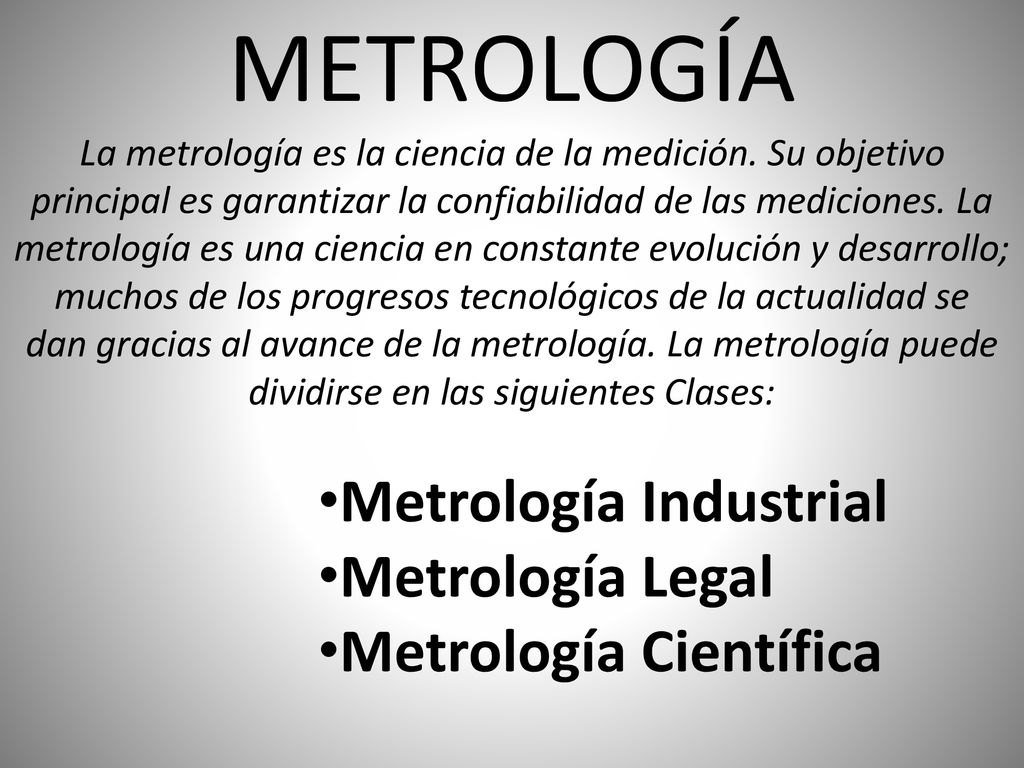

5 METROLOGÍA Metrología Industrial Metrología Legal
La metrología es la ciencia de la medición. Su objetivo principal es garantizar la confiabilidad de las mediciones. La metrología es una ciencia en constante evolución y desarrollo; muchos de los progresos tecnológicos de la actualidad se dan gracias al avance de la metrología. La metrología puede dividirse en las siguientes Clases: Metrología Industrial Metrología Legal Metrología Científica

6 Metrología Industrial
Este campo tiene como objetivo garantizar la confiabilidad de las mediciones que se realizan día a día en la industria. Se aplica en: · La calibración de los equipos de medición y prueba. · La etapa de diseño de un producto o servicio. ·La inspección de materias primas, proceso y producto terminado. · Durante el servicio técnico al producto. · Durante las acciones de mantenimiento. · Durante la prestación de un servicio.

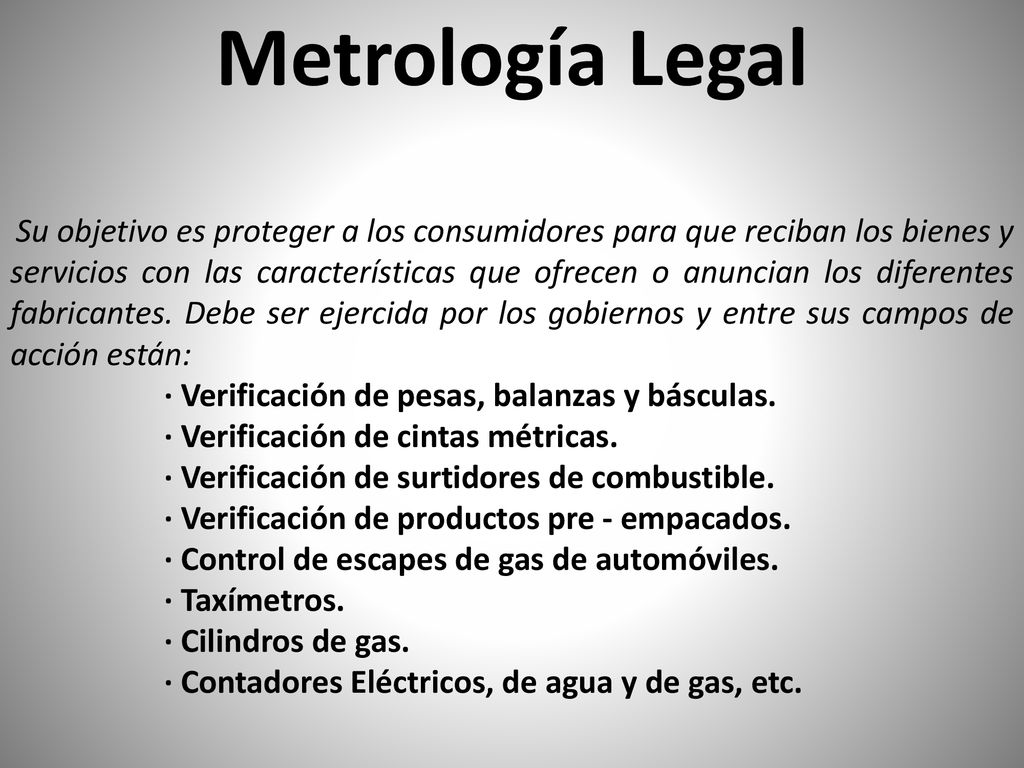

7 Metrología Legal · Verificación de pesas, balanzas y básculas.
Su objetivo es proteger a los consumidores para que reciban los bienes y servicios con las características que ofrecen o anuncian los diferentes fabricantes. Debe ser ejercida por los gobiernos y entre sus campos de acción están: · Verificación de pesas, balanzas y básculas. · Verificación de cintas métricas. · Verificación de surtidores de combustible. · Verificación de productos pre - empacados. · Control de escapes de gas de automóviles. · Taxímetros. · Cilindros de gas. · Contadores Eléctricos, de agua y de gas, etc.

8 Metrología Científica
En este campo se investiga intensamente para mejorar los patrones, las técnicas y métodos de medición, los instrumentos y la exactitud de las medidas. Se ocupa, entre otras, de actividades como: · Mantenimiento de patrones internacionales. · Búsqueda de nuevos patrones que representen o materialicen de mejor manera las unidades de medición. · Mejoramiento de la exactitud de las mediciones necesarias para los desarrollos científicos y tecnológicos.

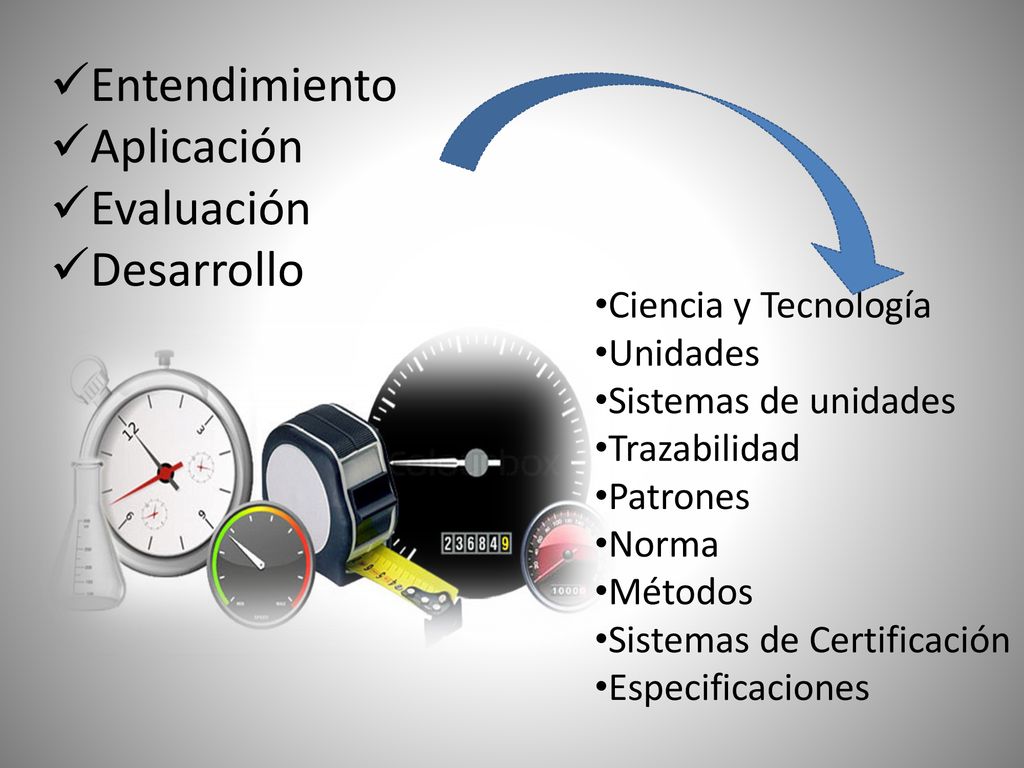

9 Entendimiento Aplicación Evaluación Desarrollo Ciencia y Tecnología
Unidades Sistemas de unidades Trazabilidad Patrones Norma Métodos Sistemas de Certificación Especificaciones

10 MEDIDA

11 Medida materializada:
LEY FEDERAL SOBRE METROLOGÍA Y NORMALIZACIÓN Medida materializada: El dispositivo destinado a reproducir de una manera permanente durante su uso, uno o varios valores conocidos de una magnitud dada.

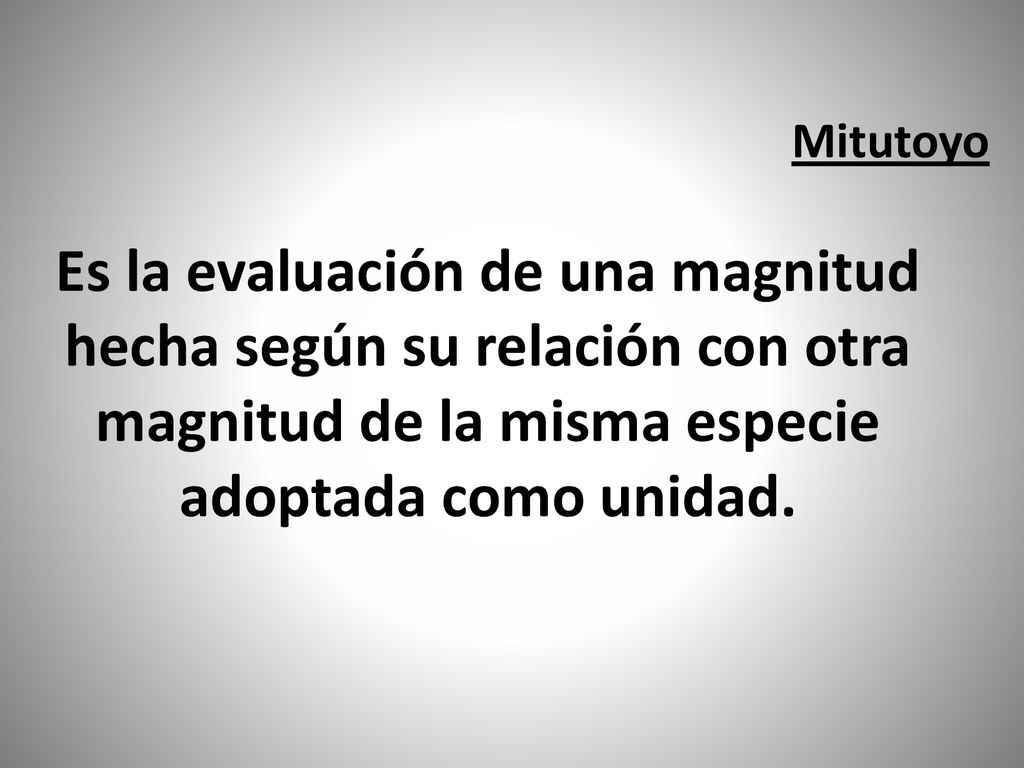

12 Mitutoyo Es la evaluación de una magnitud hecha según su relación con otra magnitud de la misma especie adoptada como unidad.

13 MEDIR

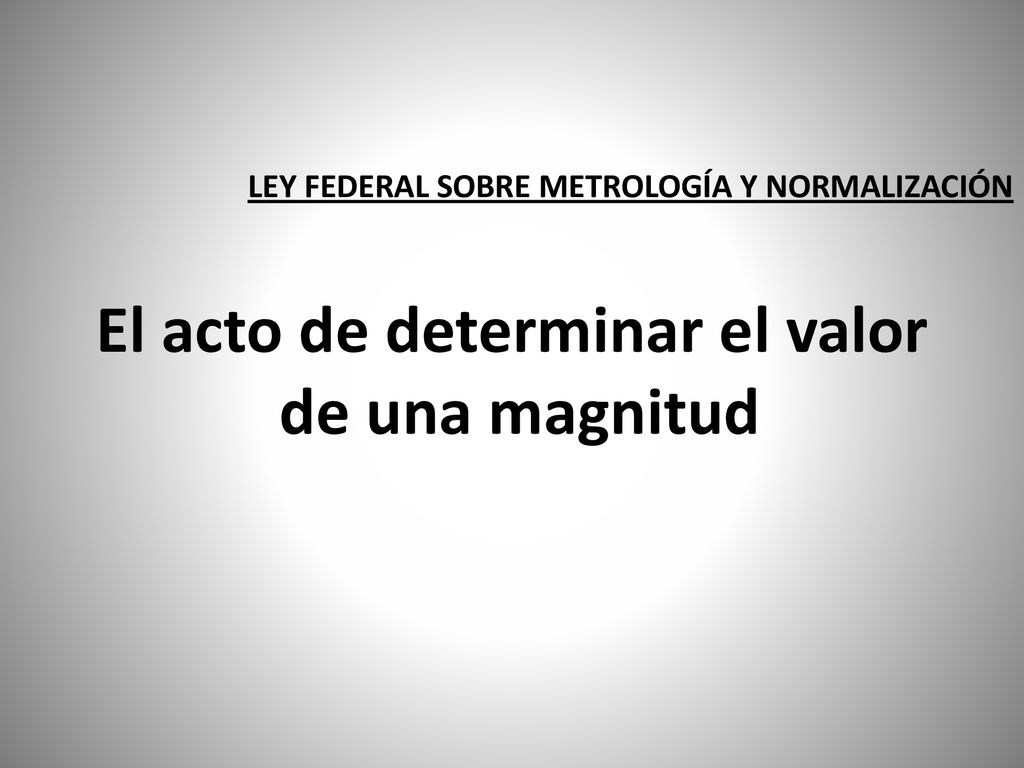

14 El acto de determinar el valor
LEY FEDERAL SOBRE METROLOGÍA Y NORMALIZACIÓN El acto de determinar el valor de una magnitud

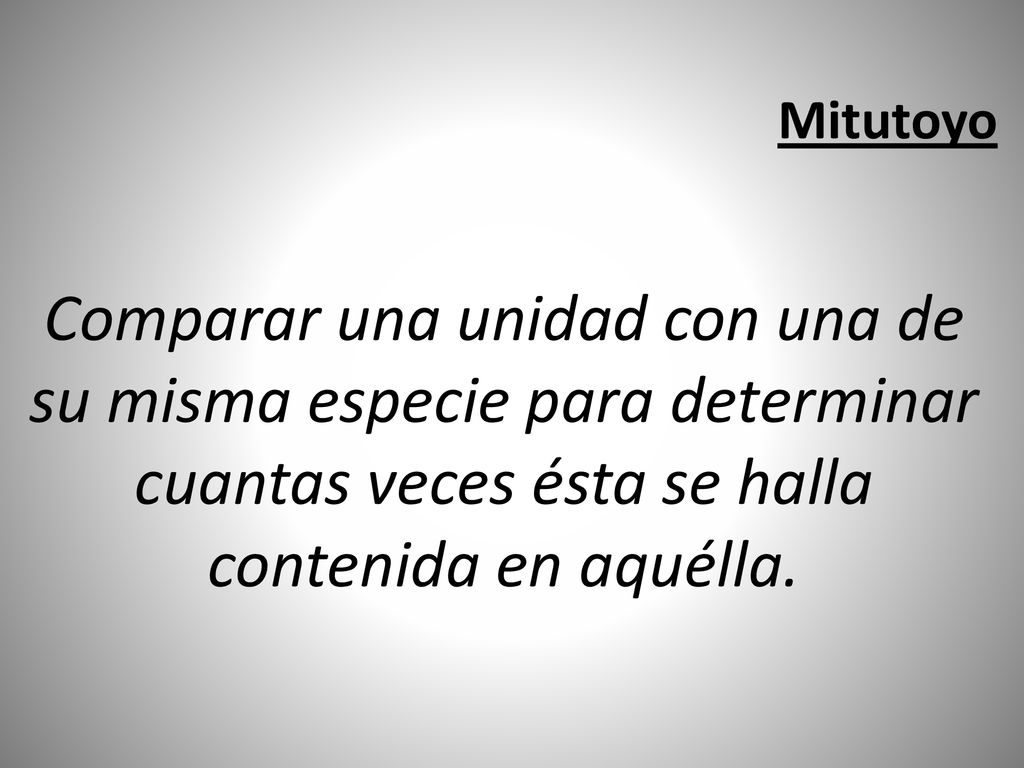

15 Mitutoyo Comparar una unidad con una de su misma especie para determinar cuantas veces ésta se halla contenida en aquélla.

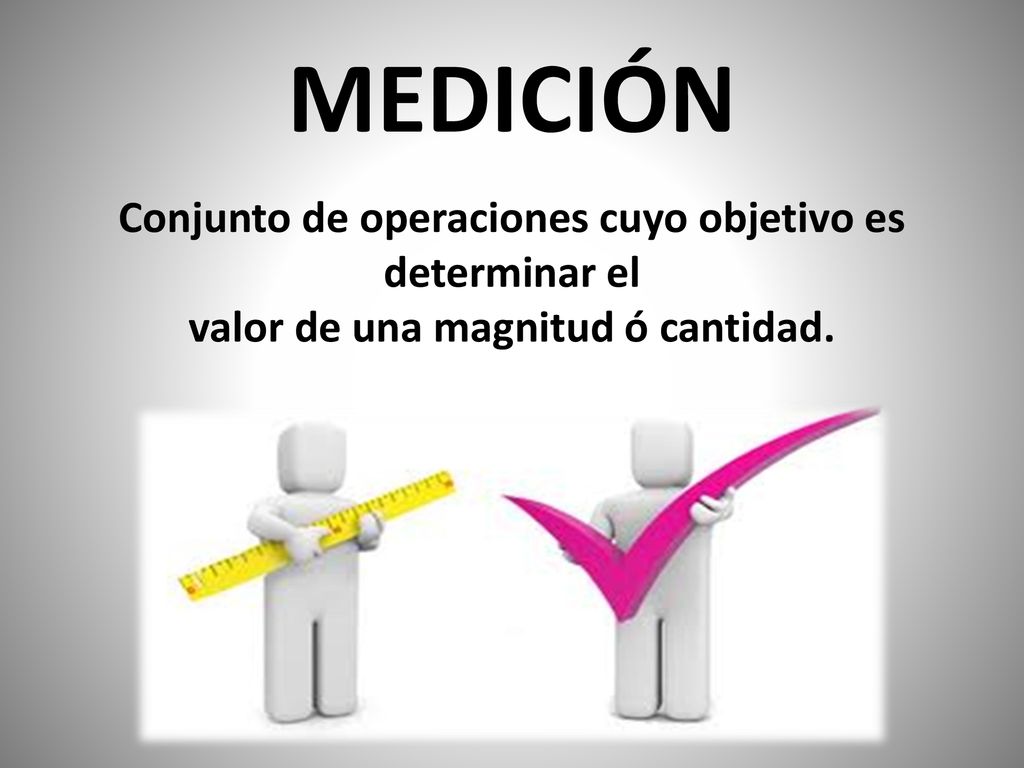

16 MEDICIÓN Conjunto de operaciones cuyo objetivo es determinar el
valor de una magnitud ó cantidad.

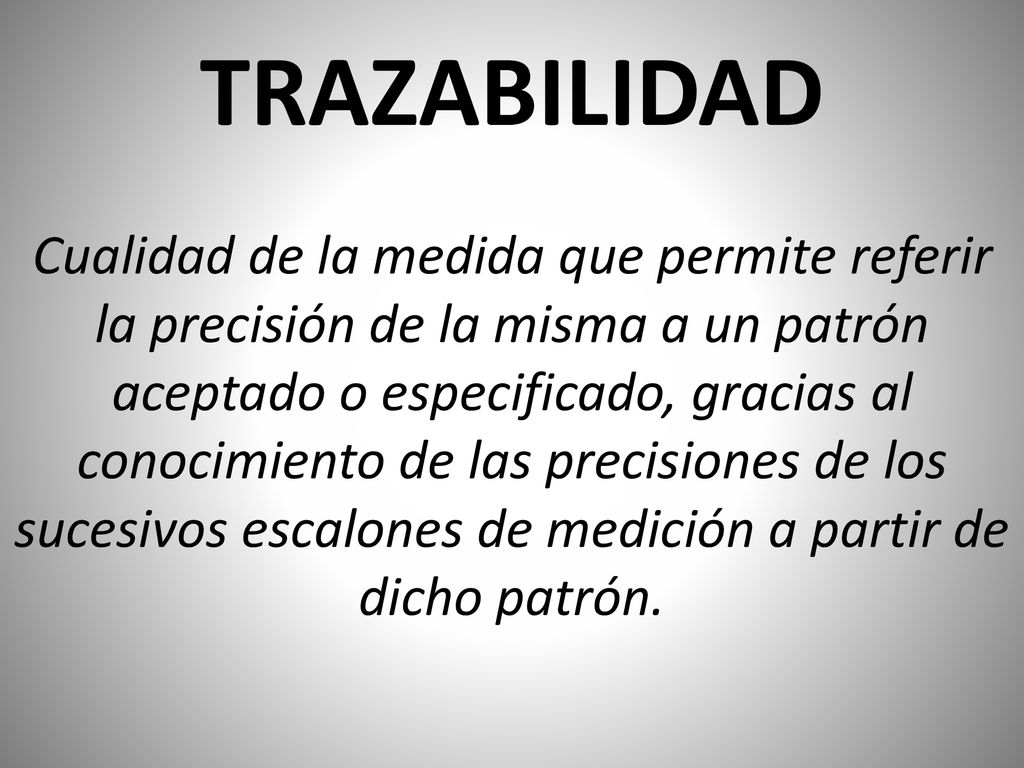

17 TRAZABILIDAD Cualidad de la medida que permite referir la precisión de la misma a un patrón aceptado o especificado, gracias al conocimiento de las precisiones de los sucesivos escalones de medición a partir de dicho patrón.

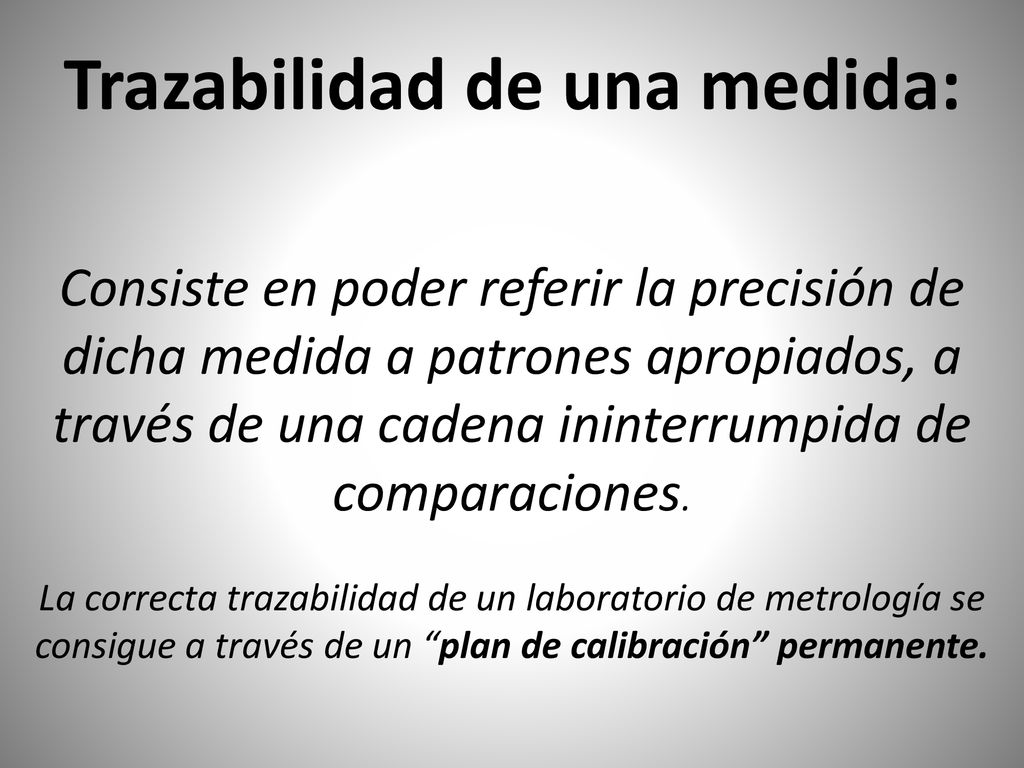

18 Trazabilidad de una medida:
Consiste en poder referir la precisión de dicha medida a patrones apropiados, a través de una cadena ininterrumpida de comparaciones. La correcta trazabilidad de un laboratorio de metrología se consigue a través de un “plan de calibración” permanente.

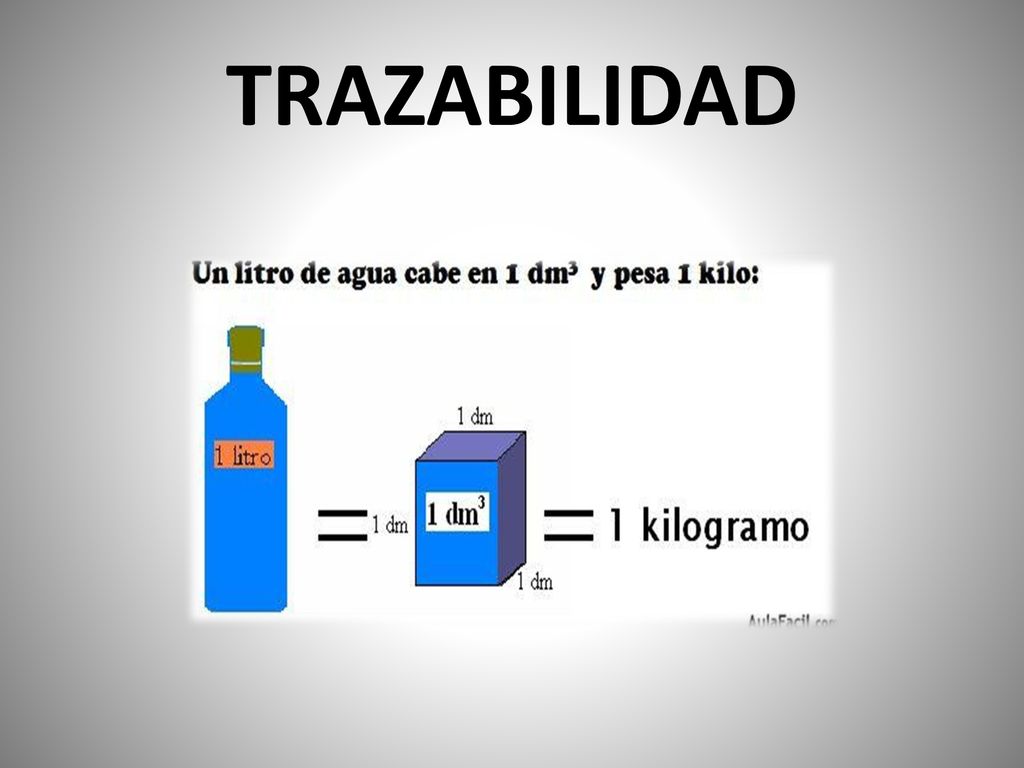

19 TRAZABILIDAD

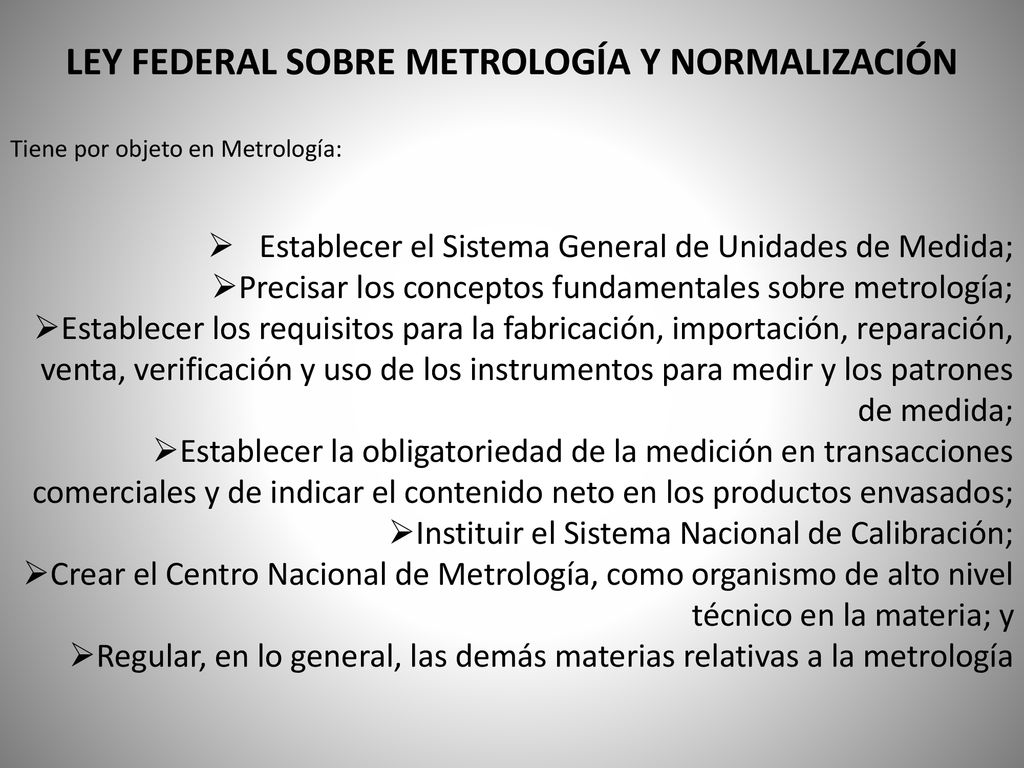

20 LEY FEDERAL SOBRE METROLOGÍA Y NORMALIZACIÓN
Tiene por objeto en Metrología: Establecer el Sistema General de Unidades de Medida; Precisar los conceptos fundamentales sobre metrología; Establecer los requisitos para la fabricación, importación, reparación, venta, verificación y uso de los instrumentos para medir y los patrones de medida; Establecer la obligatoriedad de la medición en transacciones comerciales y de indicar el contenido neto en los productos envasados; Instituir el Sistema Nacional de Calibración; Crear el Centro Nacional de Metrología, como organismo de alto nivel técnico en la materia; y Regular, en lo general, las demás materias relativas a la metrología

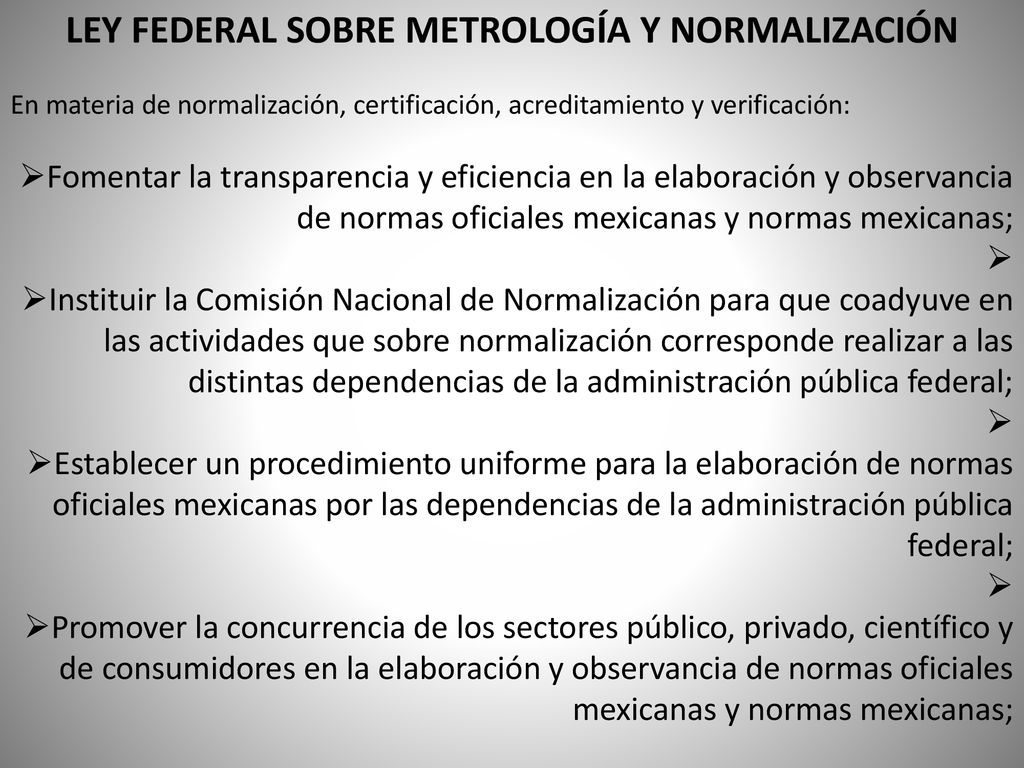

21 LEY FEDERAL SOBRE METROLOGÍA Y NORMALIZACIÓN
En materia de normalización, certificación, acreditamiento y verificación: Fomentar la transparencia y eficiencia en la elaboración y observancia de normas oficiales mexicanas y normas mexicanas; Instituir la Comisión Nacional de Normalización para que coadyuve en las actividades que sobre normalización corresponde realizar a las distintas dependencias de la administración pública federal; Establecer un procedimiento uniforme para la elaboración de normas oficiales mexicanas por las dependencias de la administración pública federal; Promover la concurrencia de los sectores público, privado, científico y de consumidores en la elaboración y observancia de normas oficiales mexicanas y normas mexicanas;

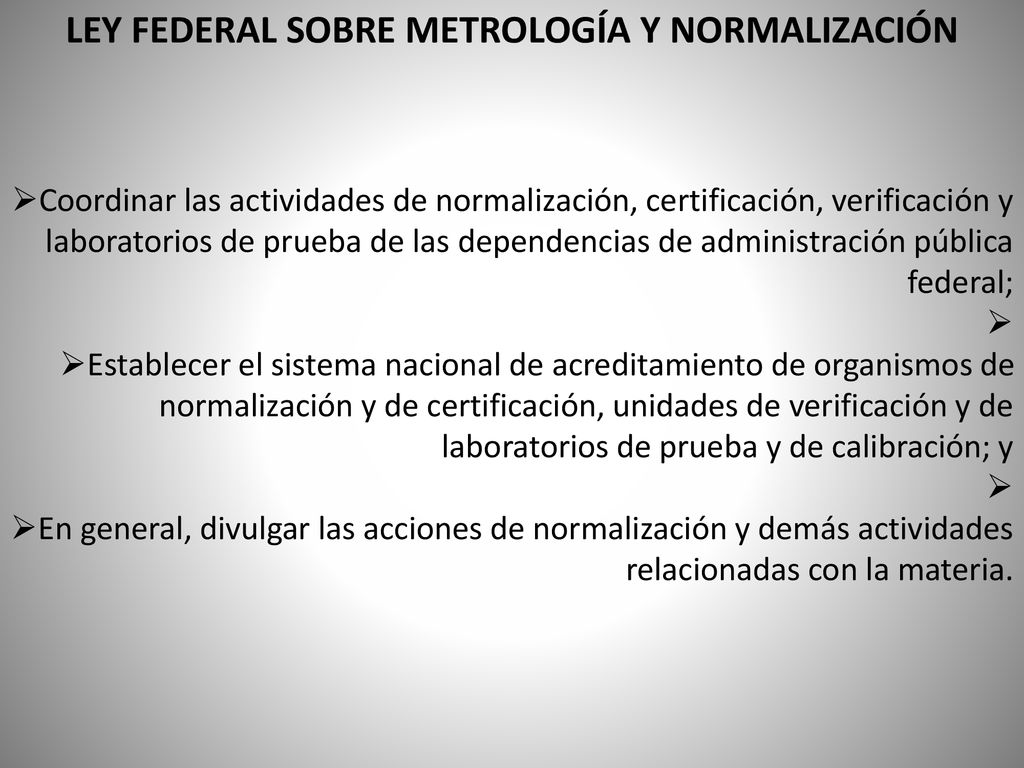

22 LEY FEDERAL SOBRE METROLOGÍA Y NORMALIZACIÓN
Coordinar las actividades de normalización, certificación, verificación y laboratorios de prueba de las dependencias de administración pública federal; Establecer el sistema nacional de acreditamiento de organismos de normalización y de certificación, unidades de verificación y de laboratorios de prueba y de calibración; y En general, divulgar las acciones de normalización y demás actividades relacionadas con la materia.

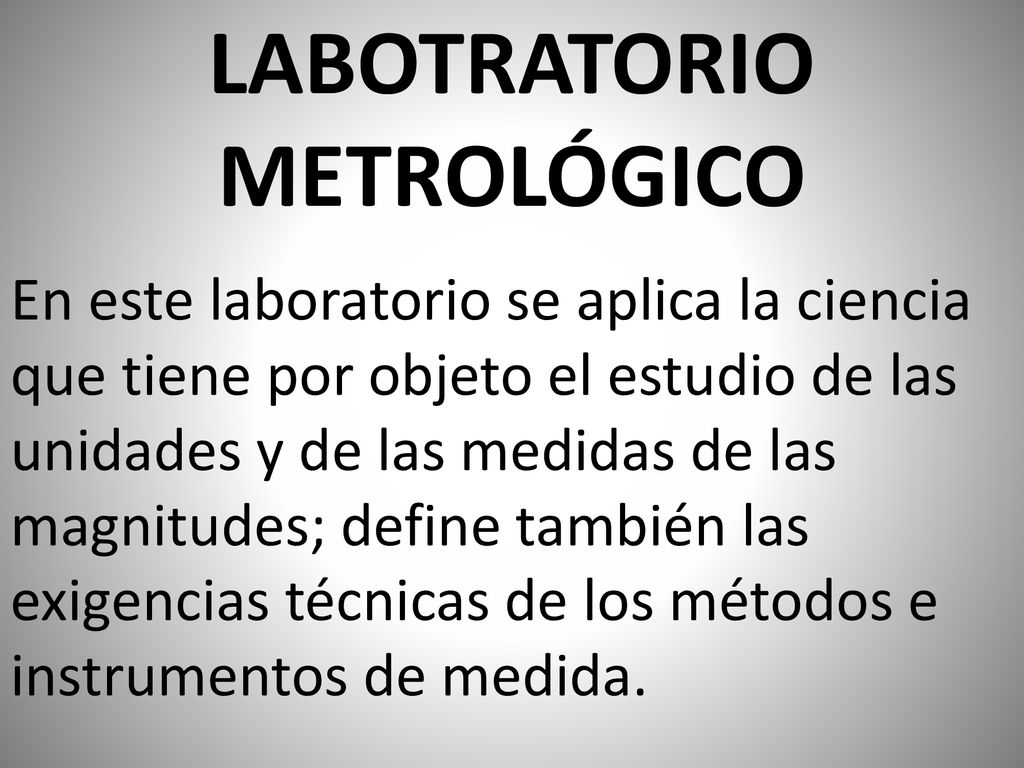

23 LABOTRATORIO METROLÓGICO
En este laboratorio se aplica la ciencia que tiene por objeto el estudio de las unidades y de las medidas de las magnitudes; define también las exigencias técnicas de los métodos e instrumentos de medida.

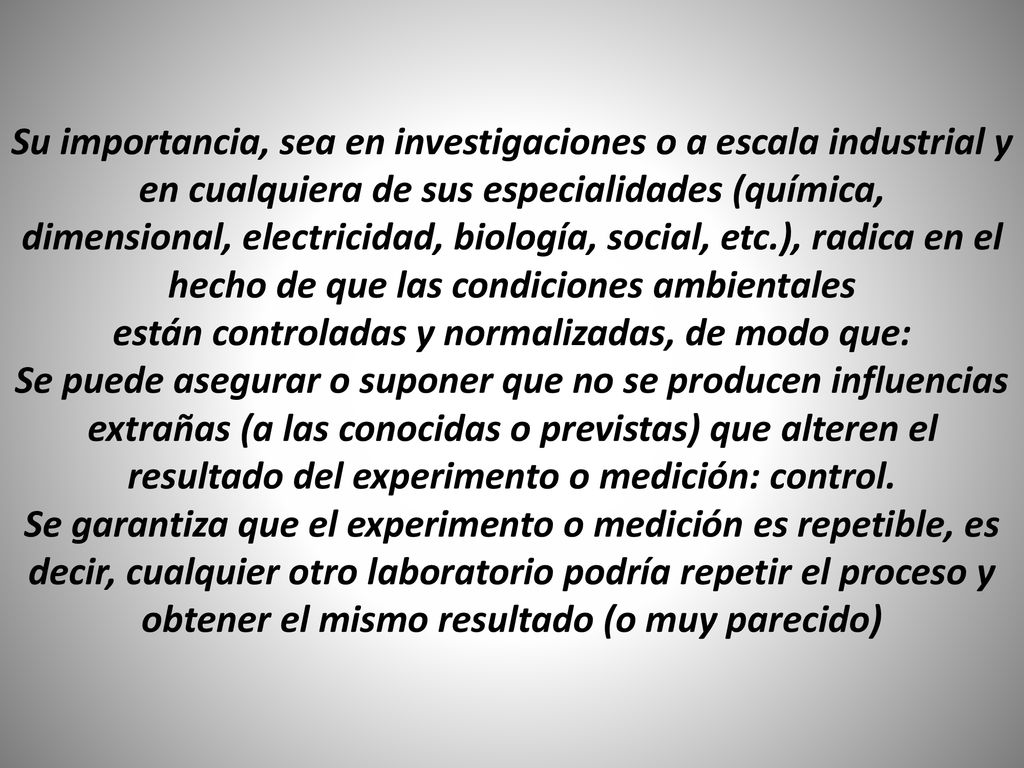

24 Su importancia, sea en investigaciones o a escala industrial y en cualquiera de sus especialidades (química, dimensional, electricidad, biología, social, etc.), radica en el hecho de que las condiciones ambientales están controladas y normalizadas, de modo que: Se puede asegurar o suponer que no se producen influencias extrañas (a las conocidas o previstas) que alteren el resultado del experimento o medición: control. Se garantiza que el experimento o medición es repetible, es decir, cualquier otro laboratorio podría repetir el proceso y obtener el mismo resultado (o muy parecido)

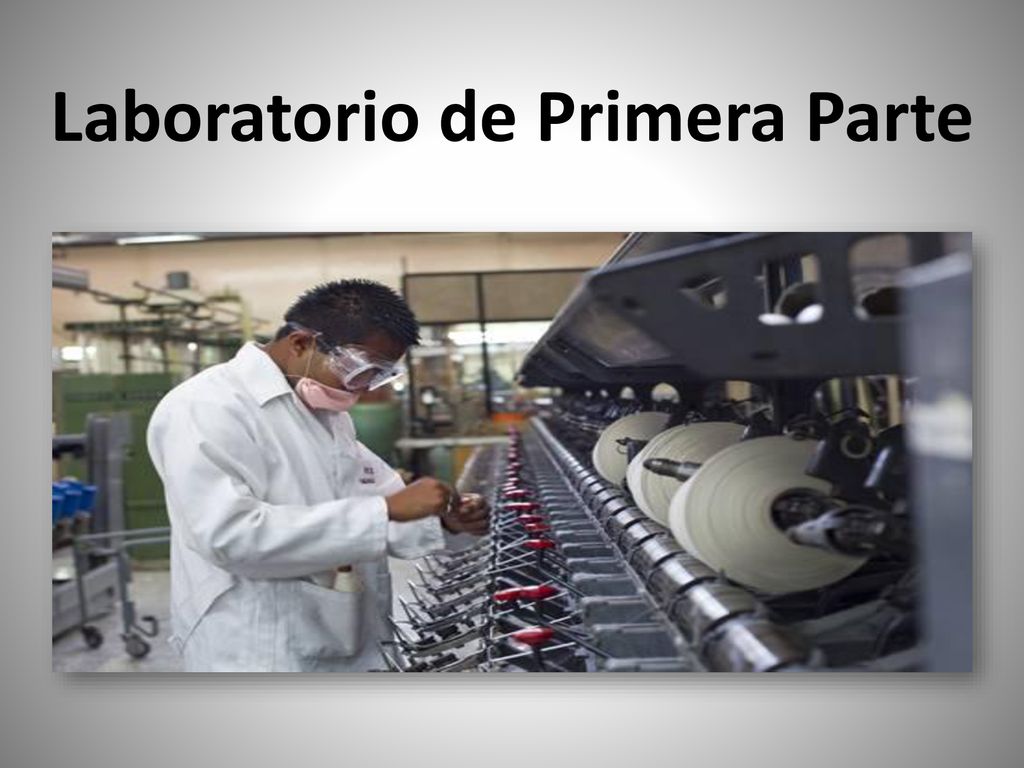

25 Laboratorio de Primera Parte

26 LABORATORIO DE PRIMERA PARTE
Es un laboratorio interno, es decir, es un laboratorio que forma parte de la organización que provee el producto o ítem a ensayar/calibrar.

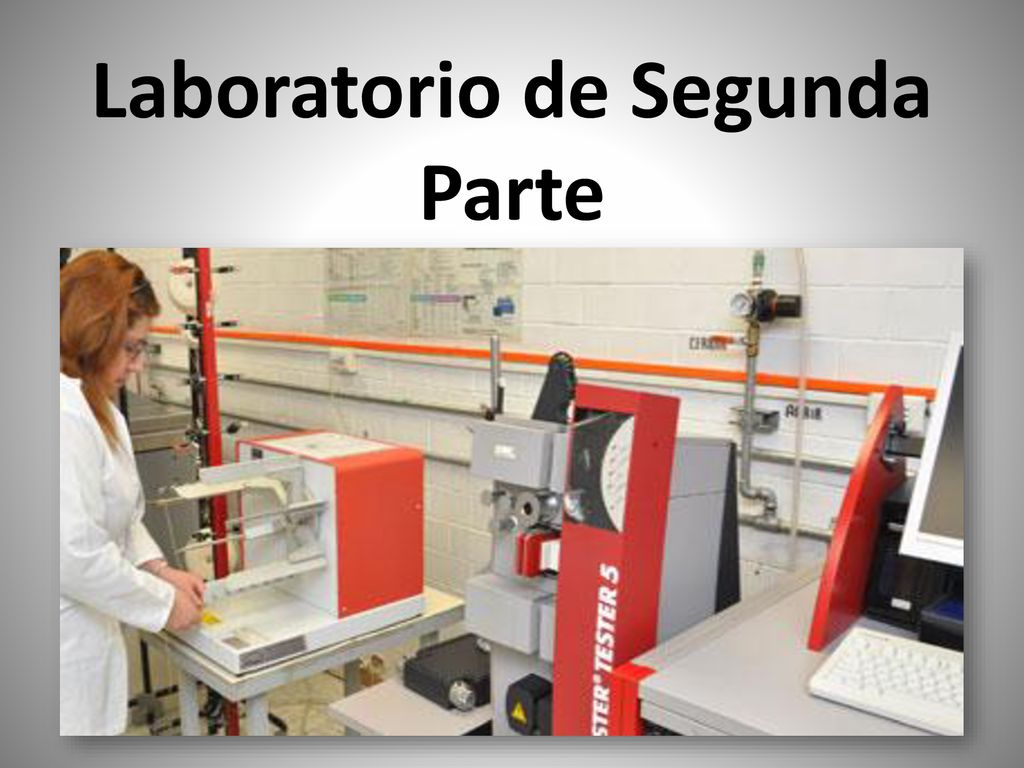

27 Laboratorio de Segunda Parte

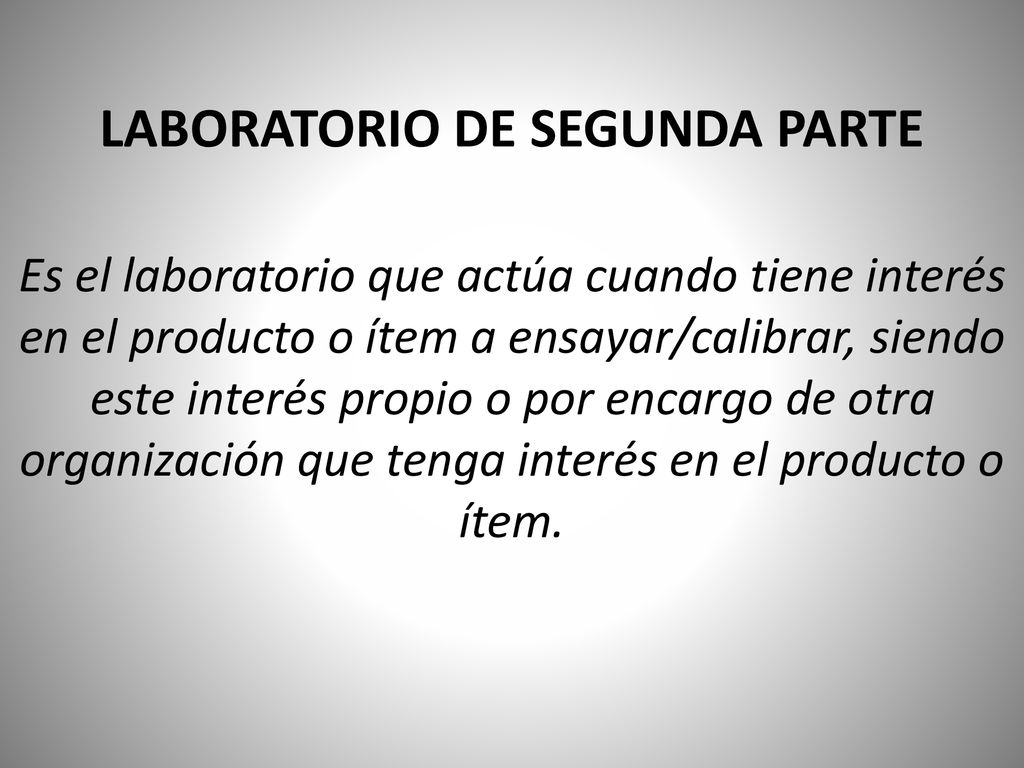

28 LABORATORIO DE SEGUNDA PARTE
Es el laboratorio que actúa cuando tiene interés en el producto o ítem a ensayar/calibrar, siendo este interés propio o por encargo de otra organización que tenga interés en el producto o ítem.

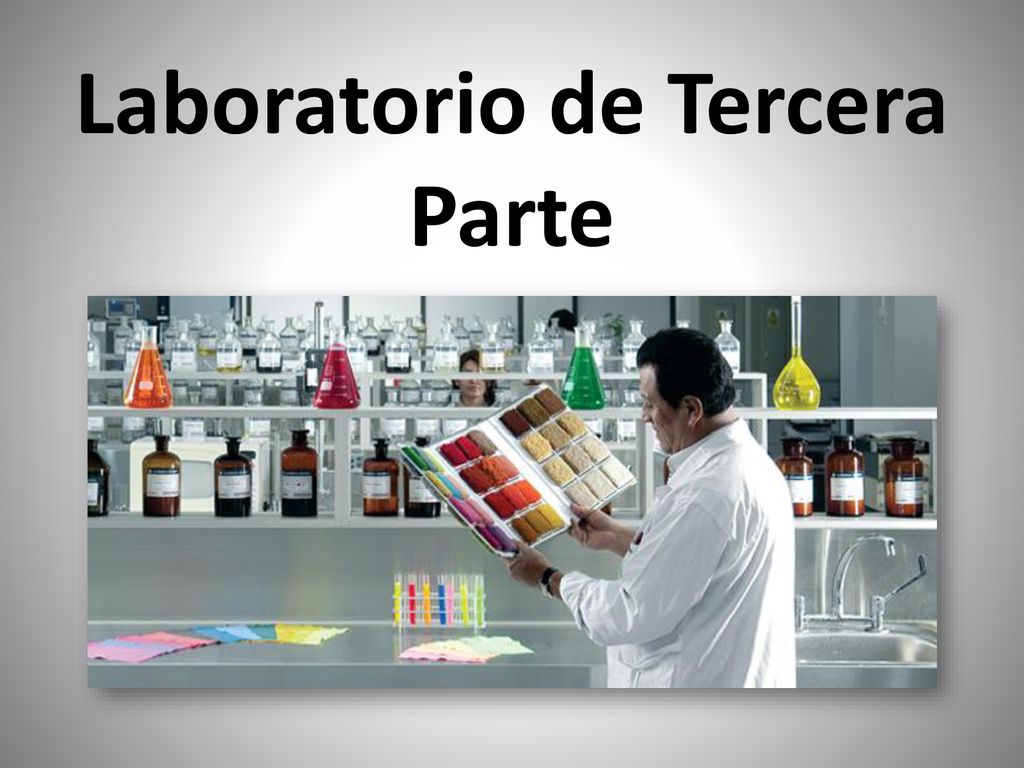

29 Laboratorio de Tercera Parte

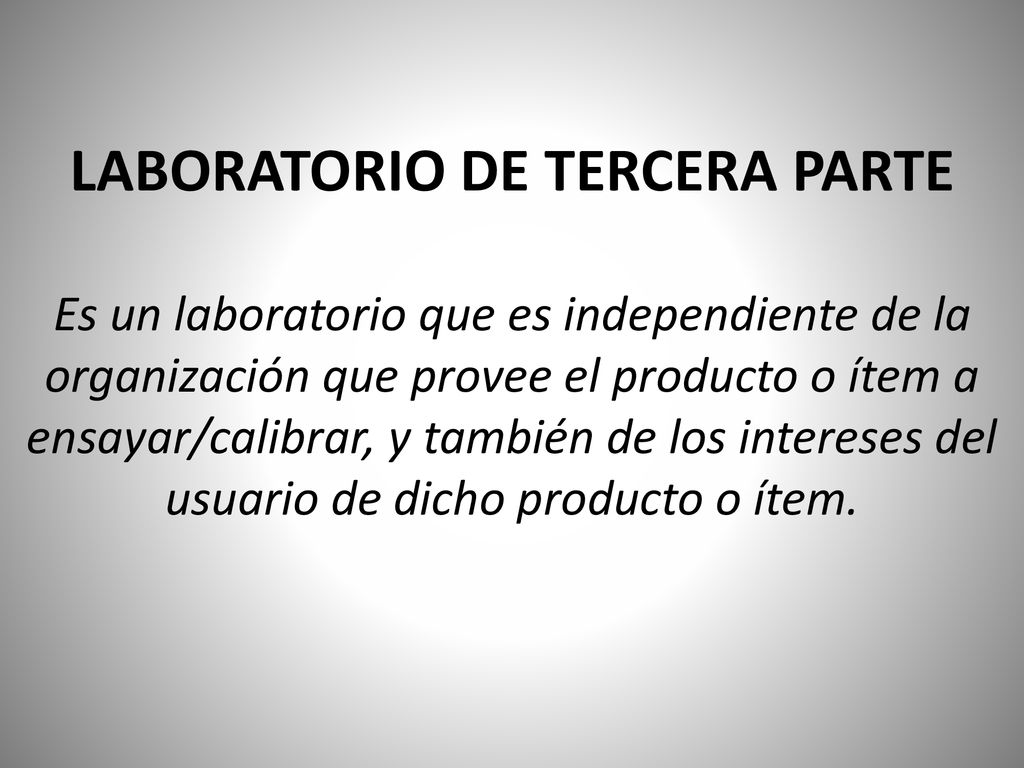

30 LABORATORIO DE TERCERA PARTE
Es un laboratorio que es independiente de la organización que provee el producto o ítem a ensayar/calibrar, y también de los intereses del usuario de dicho producto o ítem.

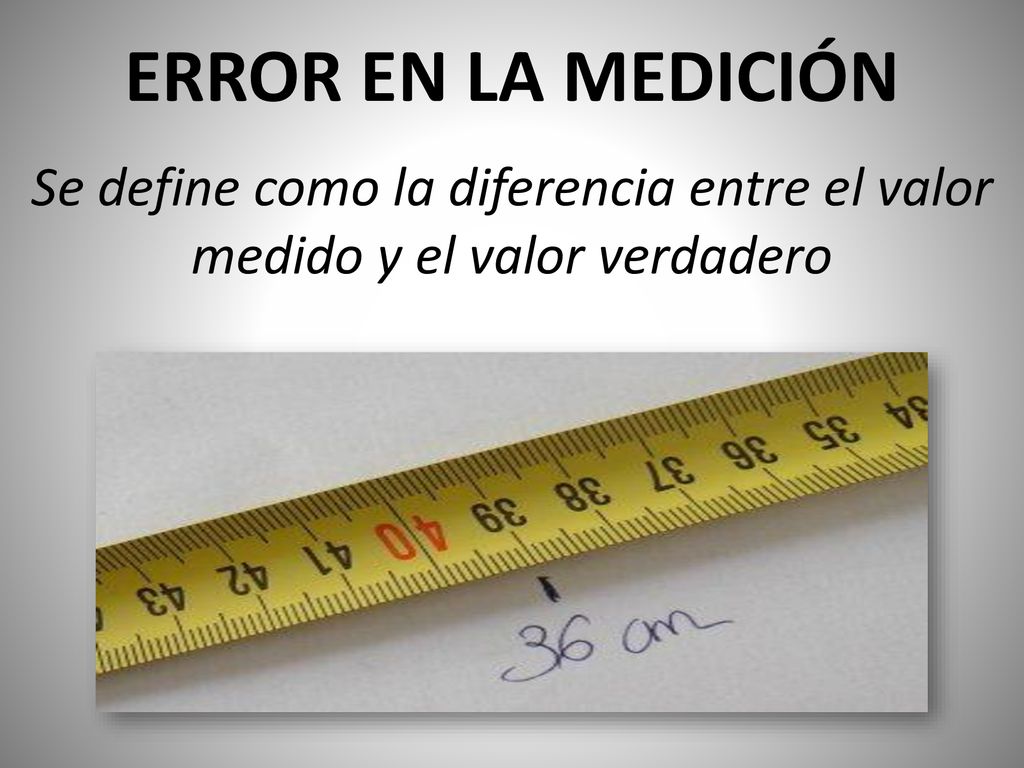

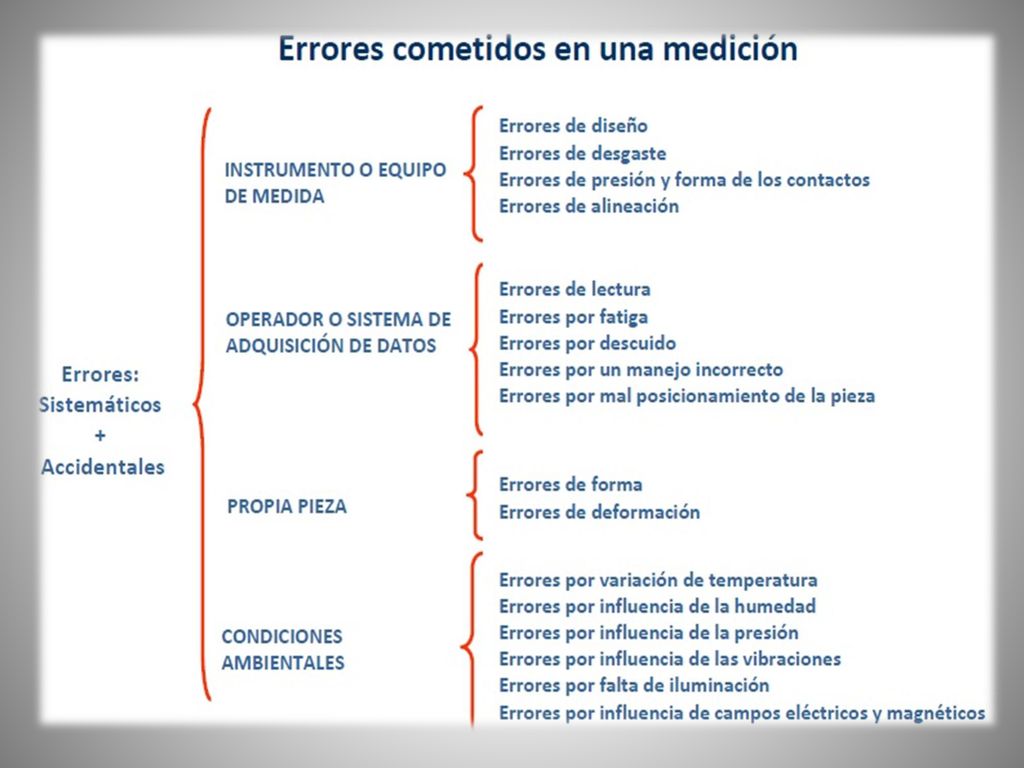

31 ERROR EN LA MEDICIÓN Se define como la diferencia entre el valor medido y el valor verdadero

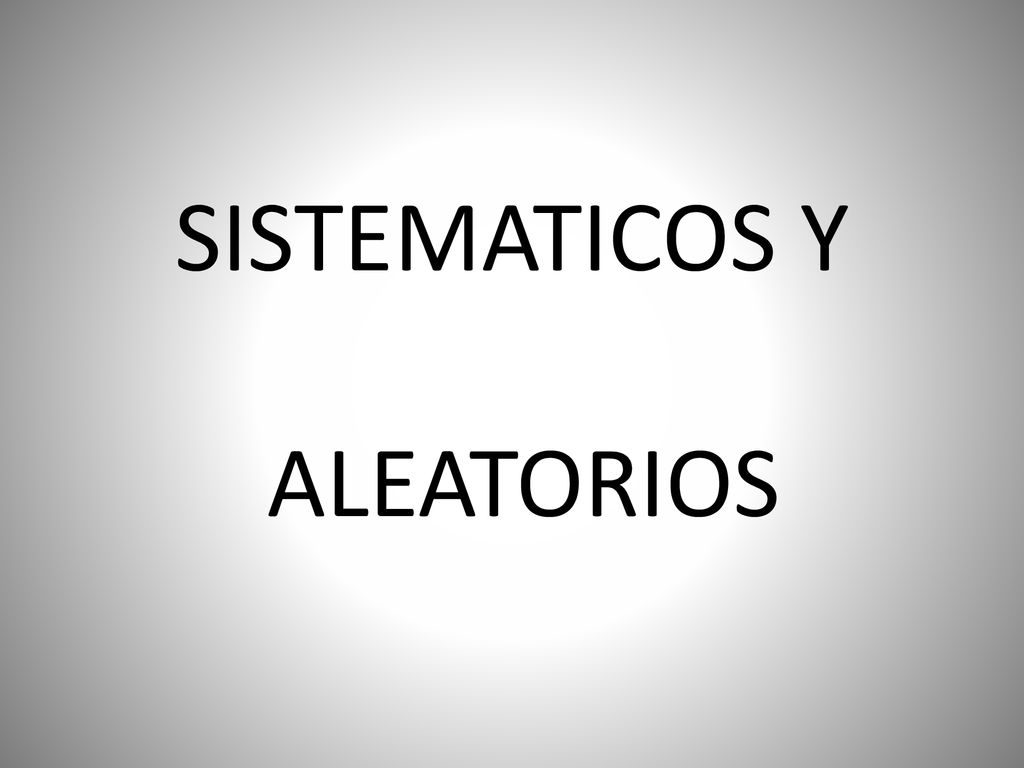

32 SISTEMATICOS Y ALEATORIOS

33

34

35

36

37

38

39

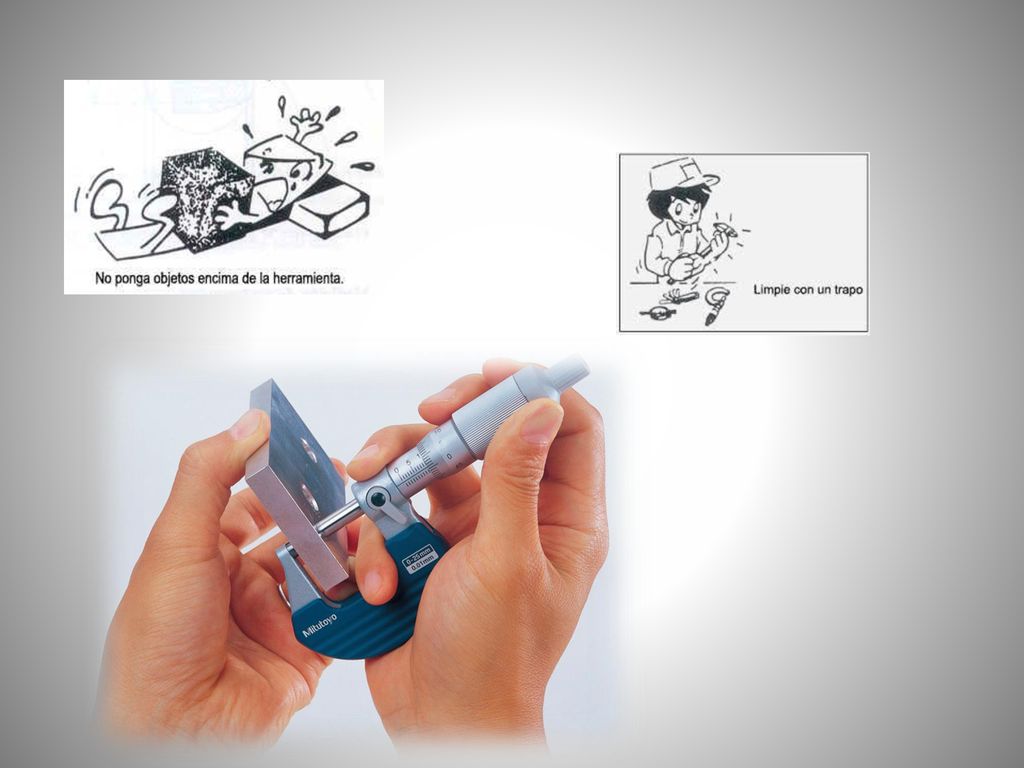

40
