1 TRANSMISION Y DISTRIBUCION
INTRODUCCION CARACTERISTICAS DE LINEAS

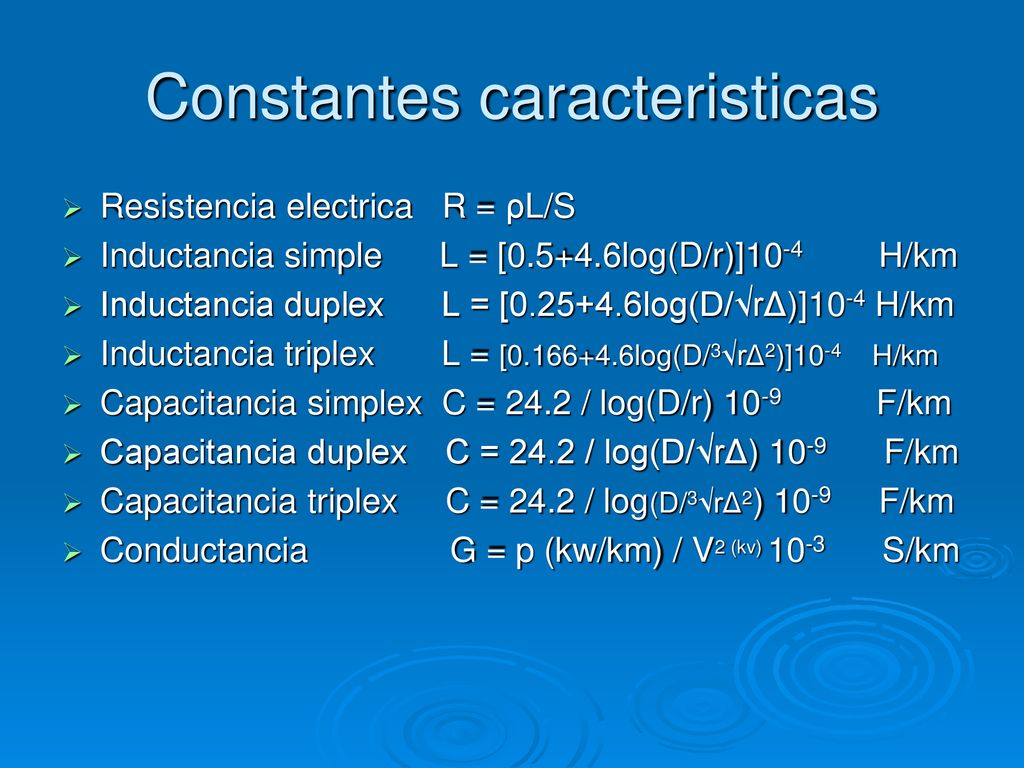

2 Constantes caracteristicas
Resistencia electrica R = ρL/S Inductancia simple L = [ log(D/r)] H/km Inductancia duplex L = [ log(D/√rΔ)]10-4 H/km Inductancia triplex L = [ log(D/3√rΔ2)] H/km Capacitancia simplex C = 24.2 / log(D/r) F/km Capacitancia duplex C = 24.2 / log(D/√rΔ) F/km Capacitancia triplex C = 24.2 / log(D/3√rΔ2) F/km Conductancia G = p (kw/km) / V2 (kv) S/km

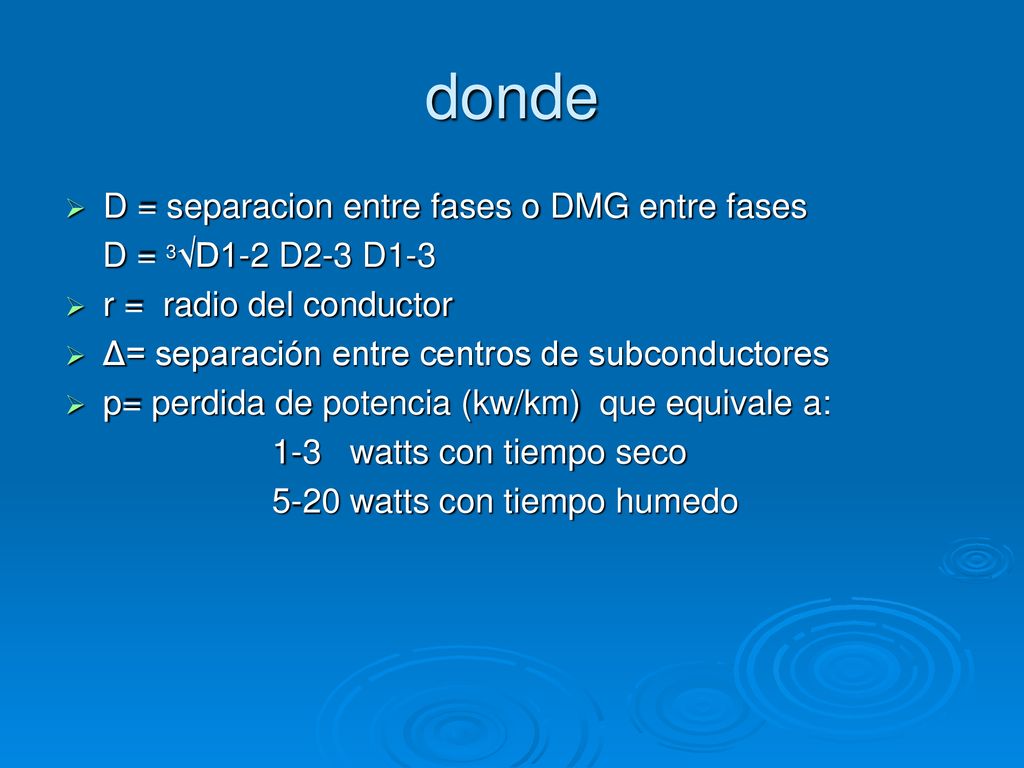

3 donde D = separacion entre fases o DMG entre fases
D = 3√D1-2 D2-3 D1-3 r = radio del conductor Δ= separación entre centros de subconductores p= perdida de potencia (kw/km) que equivale a: 1-3 watts con tiempo seco 5-20 watts con tiempo humedo

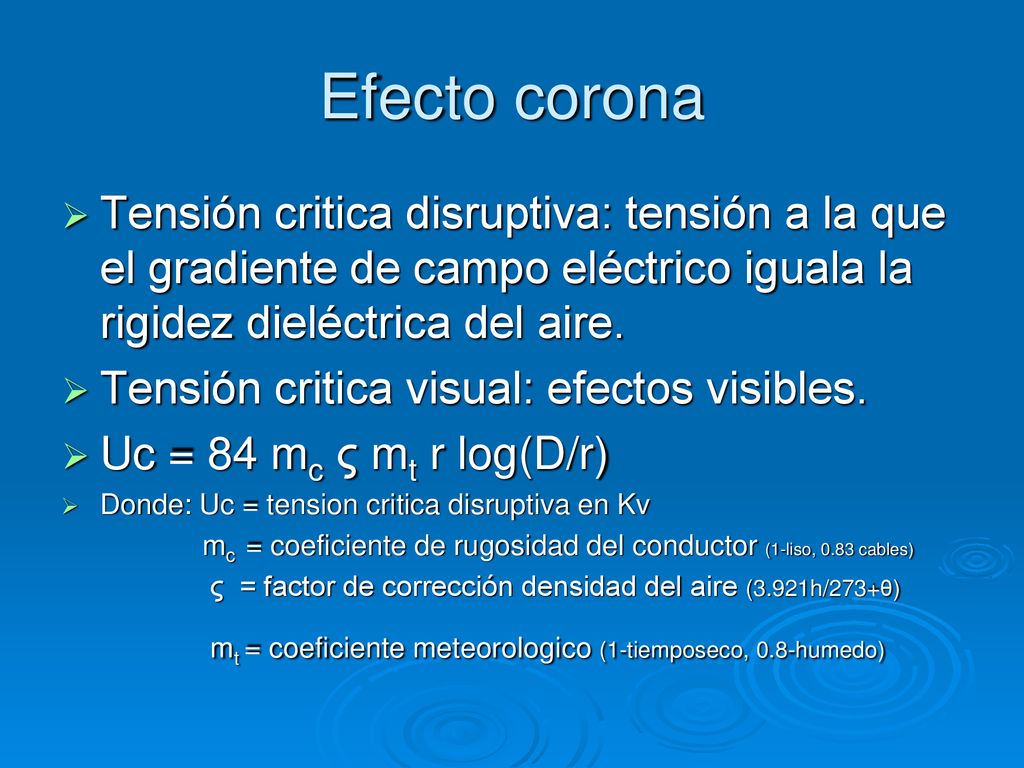

4 Efecto corona Tensión critica disruptiva: tensión a la que el gradiente de campo eléctrico iguala la rigidez dieléctrica del aire. Tensión critica visual: efectos visibles. Uc = 84 mc ς mt r log(D/r) Donde: Uc = tension critica disruptiva en Kv mc = coeficiente de rugosidad del conductor (1-liso, 0.83 cables) ς = factor de corrección densidad del aire (3.921h/273+θ) mt = coeficiente meteorologico (1-tiemposeco, 0.8-humedo)

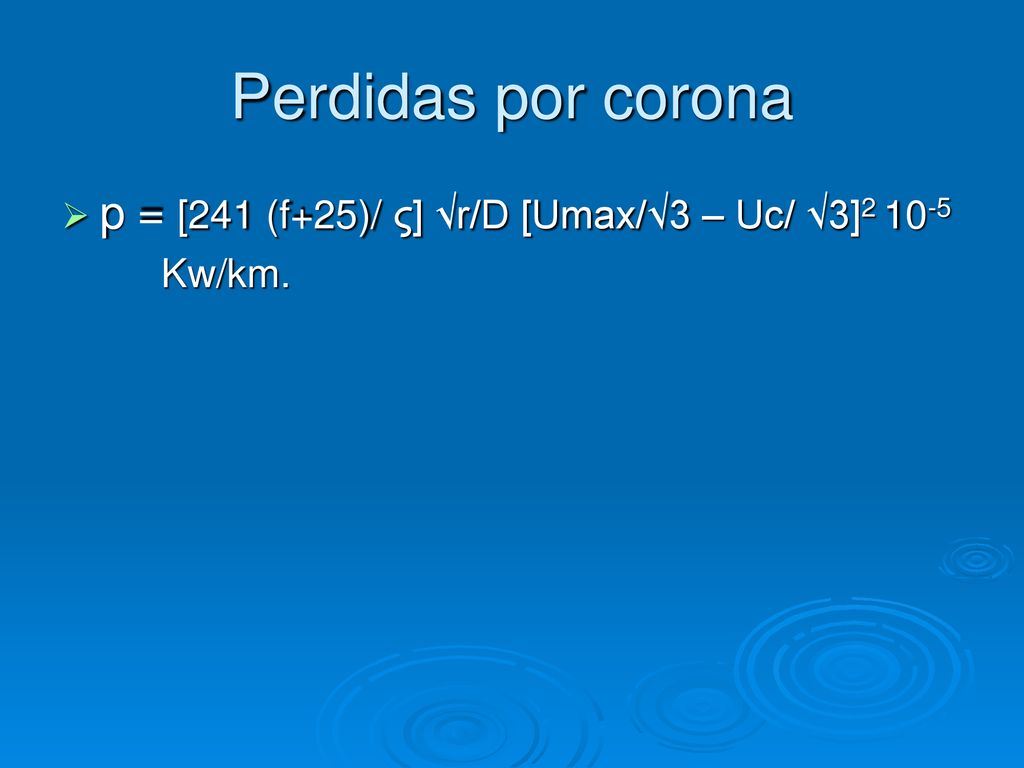

5 Perdidas por corona p = [241 (f+25)/ ς] √r/D [Umax/√3 – Uc/ √3]2 10-5
Kw/km.
