1 Nivel digital con mira con código de barras

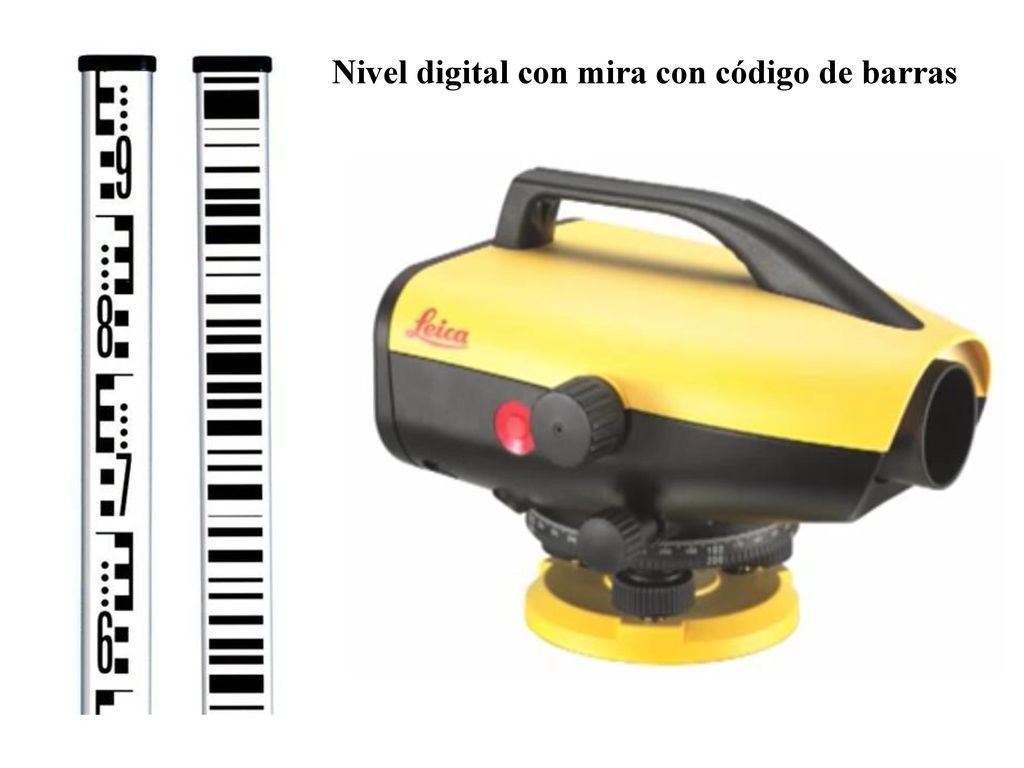

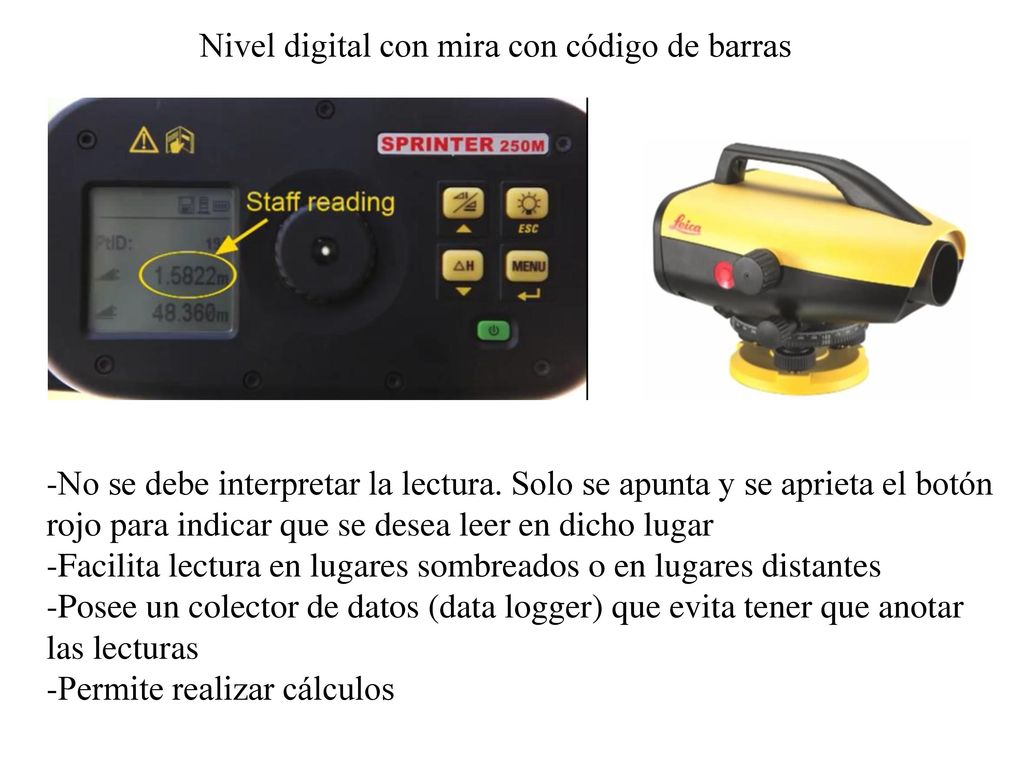

2 Nivel digital con mira con código de barras
-No se debe interpretar la lectura. Solo se apunta y se aprieta el botón rojo para indicar que se desea leer en dicho lugar -Facilita lectura en lugares sombreados o en lugares distantes -Posee un colector de datos (data logger) que evita tener que anotar las lecturas -Permite realizar cálculos

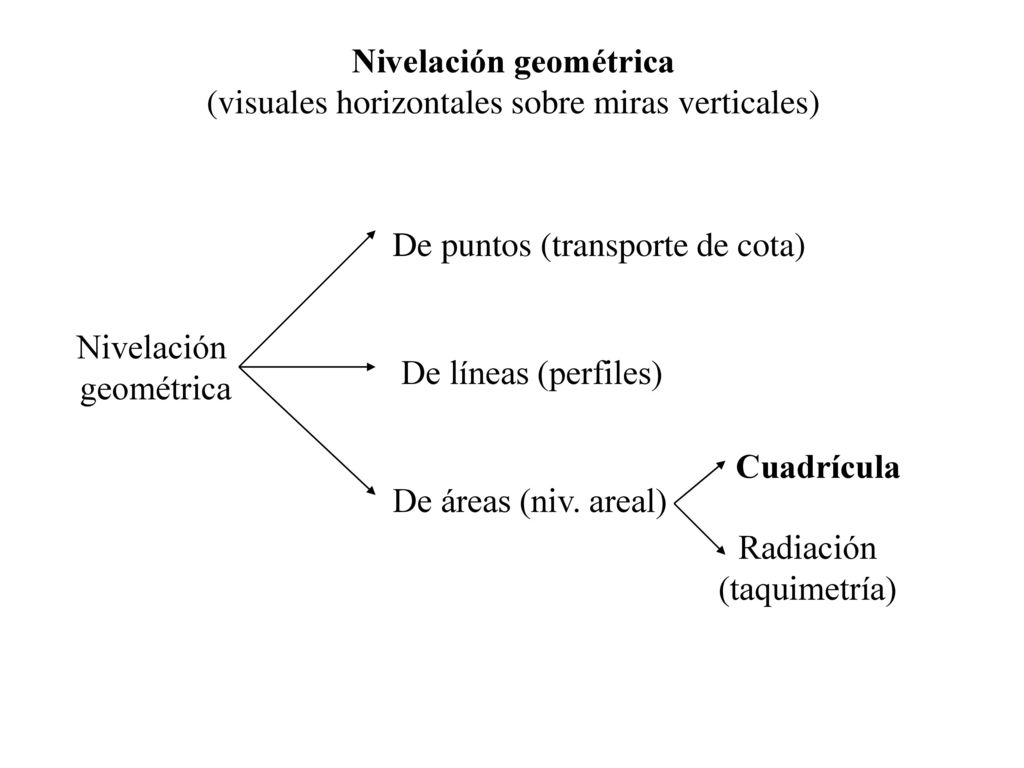

3 Nivelación geométrica
(visuales horizontales sobre miras verticales) De puntos (transporte de cota) Nivelación geométrica De líneas (perfiles) Cuadrícula De áreas (niv. areal) Radiación (taquimetría)

4 CPV = Cota del Plano Visual CPV = ZA + hmA
hmB hmC hmA = 1,45 CPV C B ZA A CPV = Cota del Plano Visual CPV = ZA + hmA ZB = CPV - hmB ZC = CPV - hmC

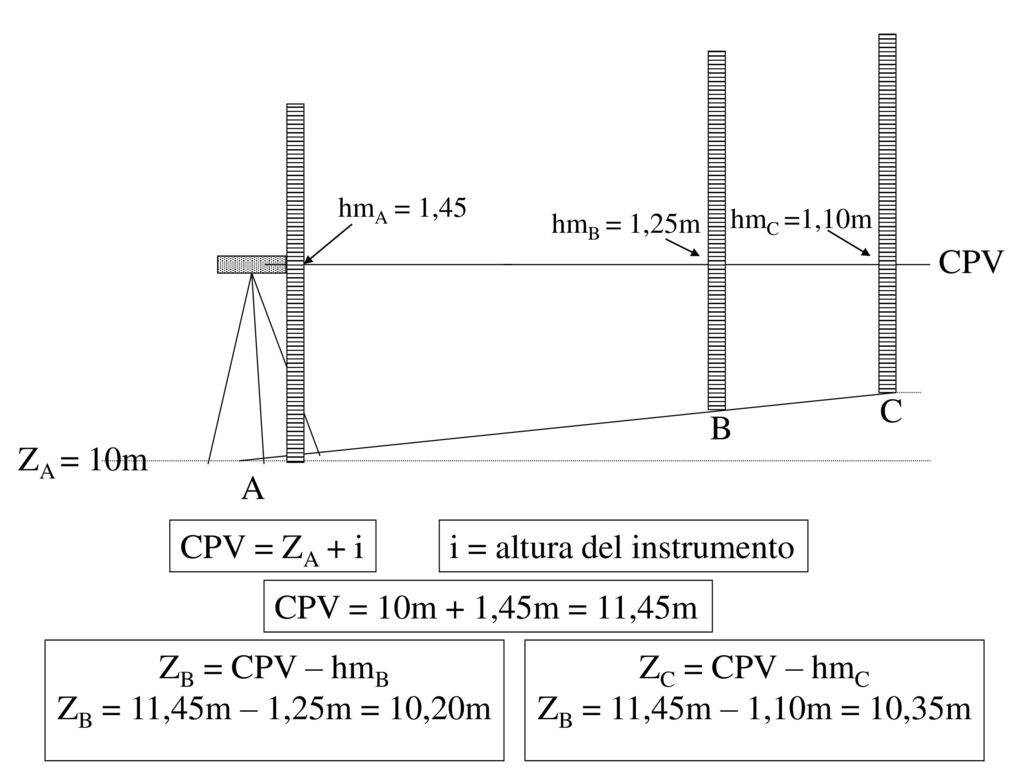

5 i = altura del instrumento
hmA = 1,45 hmB = 1,25m hmC =1,10m CPV C B ZA = 10m A CPV = ZA + i i = altura del instrumento CPV = 10m + 1,45m = 11,45m ZB = CPV – hmB ZB = 11,45m – 1,25m = 10,20m ZC = CPV – hmC ZB = 11,45m – 1,10m = 10,35m

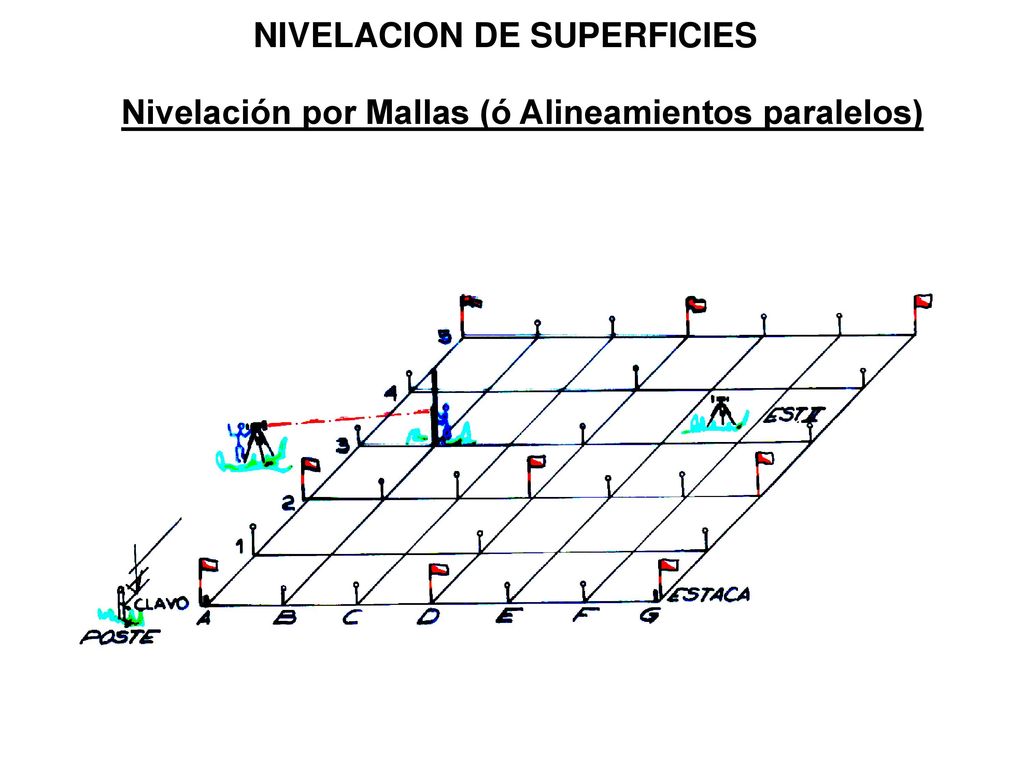

6 NIVELACION DE SUPERFICIES
Nivelación por Mallas (ó Alineamientos paralelos)

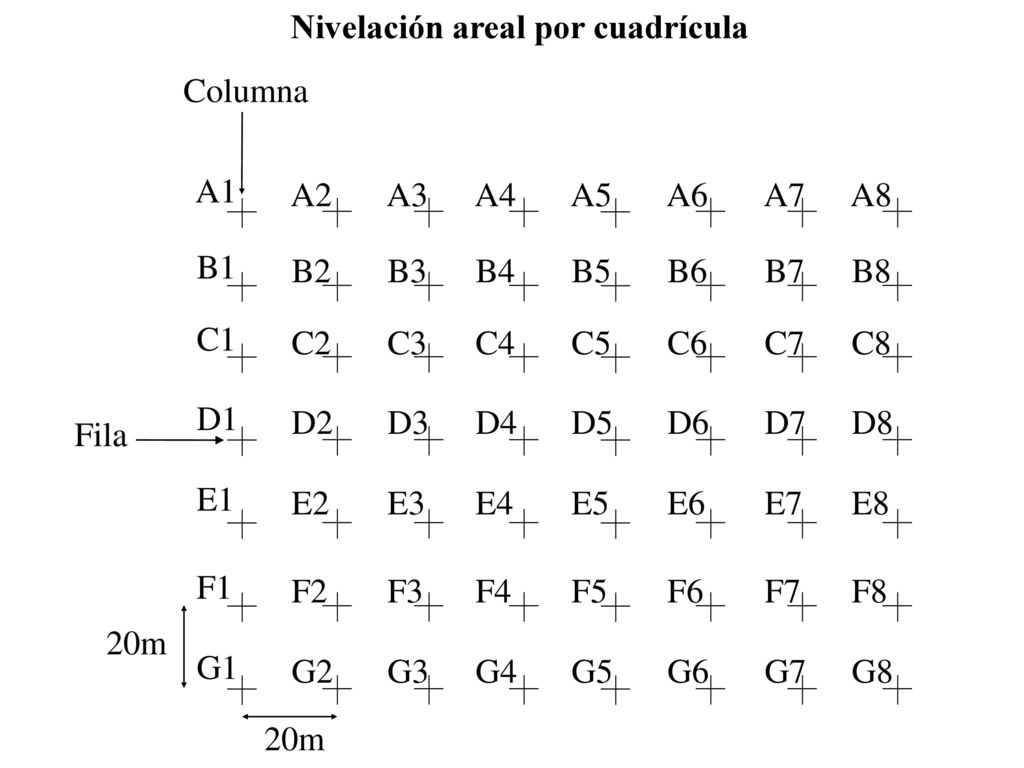

7 Nivelación areal por cuadrícula
Columna A1 A2 A3 A4 A5 A6 A7 A8 B1 B2 B3 B4 B5 B6 B7 B8 C1 C2 C3 C4 C5 C6 C7 C8 D1 D2 D3 D4 D5 D6 D7 D8 Fila E1 E2 E3 E4 E5 E6 E7 E8 F1 F2 F3 F4 F5 F6 F7 F8 20m G1 G2 G3 G4 G5 G6 G7 G8 20m

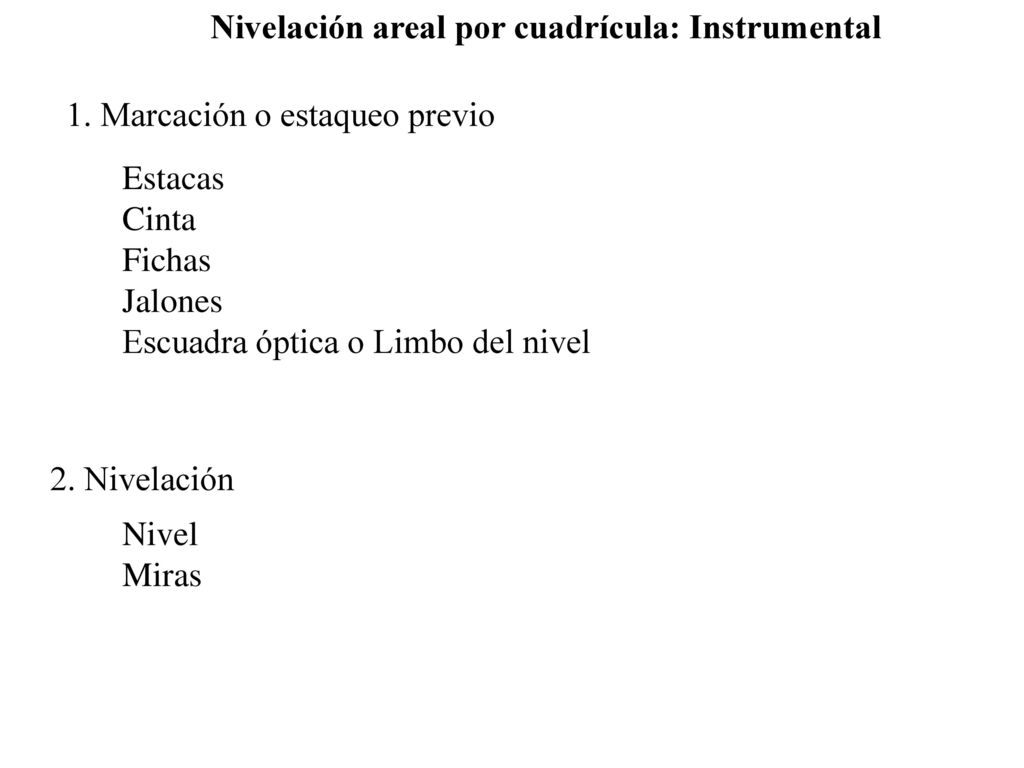

8 Nivelación areal por cuadrícula: Instrumental
1. Marcación o estaqueo previo Estacas Cinta Fichas Jalones Escuadra óptica o Limbo del nivel 2. Nivelación Nivel Miras

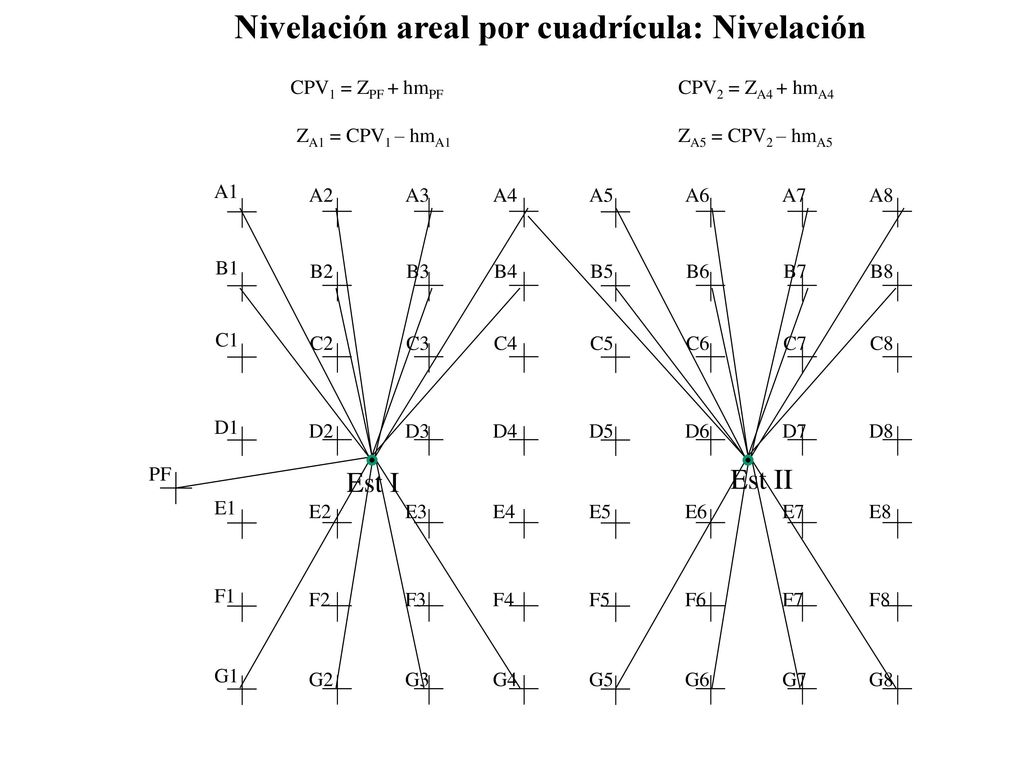

9 Nivelación areal por cuadrícula: Nivelación
CPV1 = ZPF + hmPF CPV2 = ZA4 + hmA4 ZA1 = CPV1 – hmA1 ZA5 = CPV2 – hmA5 A1 A2 A3 A4 A5 A6 A7 A8 B1 B2 B3 B4 B5 B6 B7 B8 C1 C2 C3 C4 C5 C6 C7 C8 D1 D2 D3 D4 D5 D6 D7 D8 PF Est I Est II E1 E2 E3 E4 E5 E6 E7 E8 F1 F2 F3 F4 F5 F6 F7 F8 G1 G2 G3 G4 G5 G6 G7 G8

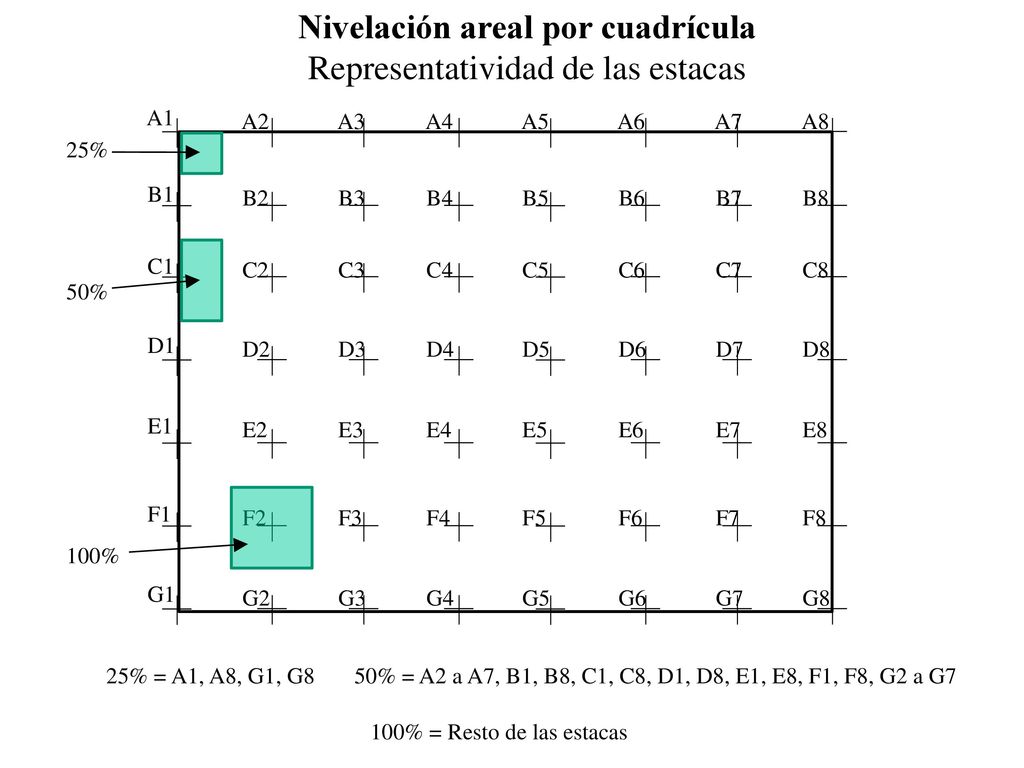

10 Nivelación areal por cuadrícula
Representatividad de las estacas A1 A2 A3 A4 A5 A6 A7 A8 25% B1 B2 B3 B4 B5 B6 B7 B8 C1 C2 C3 C4 C5 C6 C7 C8 50% D1 D2 D3 D4 D5 D6 D7 D8 E1 E2 E3 E4 E5 E6 E7 E8 F1 F2 F3 F4 F5 F6 F7 F8 100% G1 G2 G3 G4 G5 G6 G7 G8 25% = A1, A8, G1, G8 50% = A2 a A7, B1, B8, C1, C8, D1, D8, E1, E8, F1, F8, G2 a G7 100% = Resto de las estacas

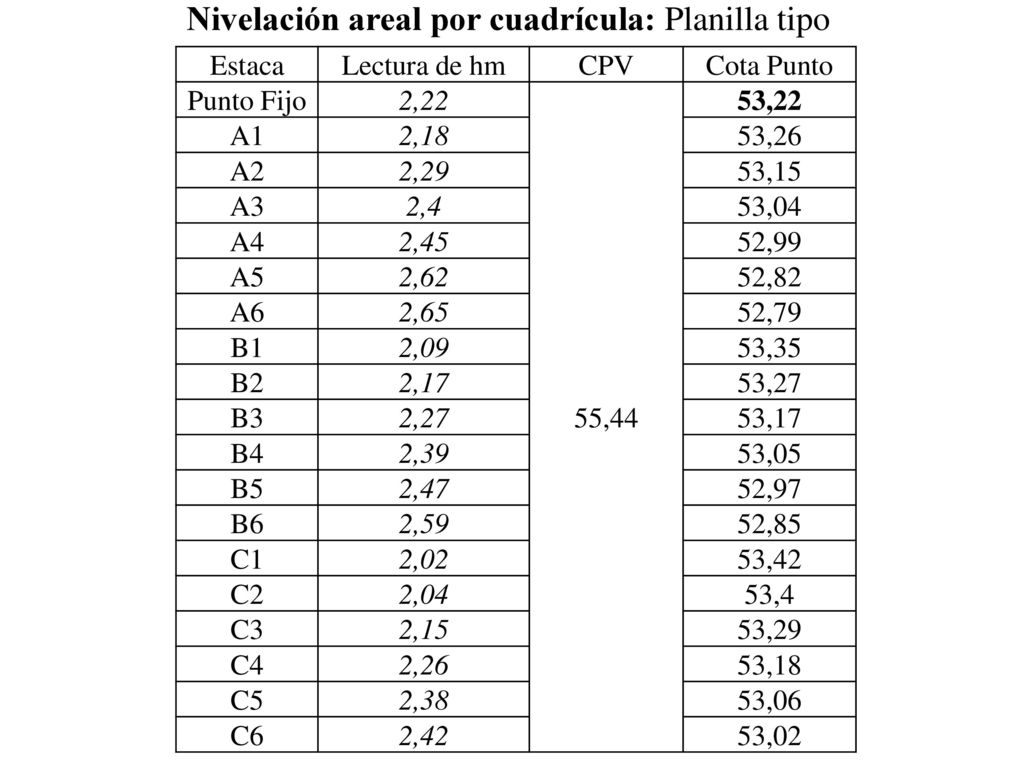

11 Nivelación areal por cuadrícula: Planilla tipo
Estaca Lectura de hm CPV Cota Punto Punto Fijo 2,22 55,44 53,22 A1 2,18 53,26 A2 2,29 53,15 A3 2,4 53,04 A4 2,45 52,99 A5 2,62 52,82 A6 2,65 52,79 B1 2,09 53,35 B2 2,17 53,27 B3 2,27 53,17 B4 2,39 53,05 B5 2,47 52,97 B6 2,59 52,85 C1 2,02 53,42 C2 2,04 53,4 C3 2,15 53,29 C4 2,26 53,18 C5 2,38 53,06 C6 2,42 53,02

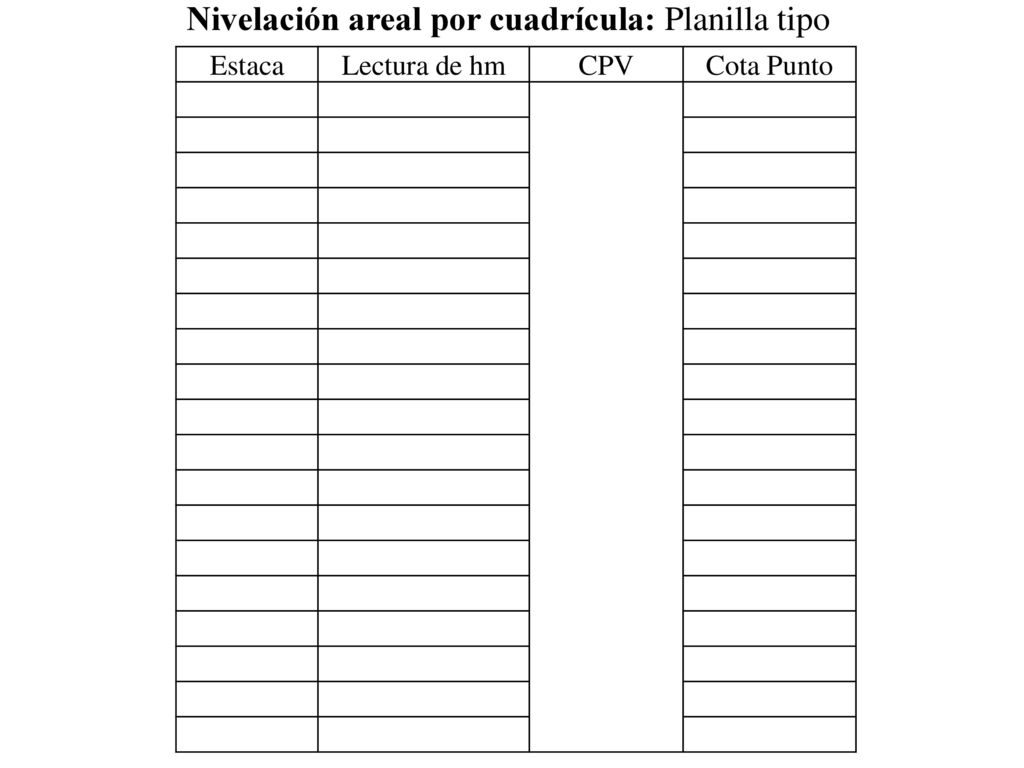

12 Nivelación areal por cuadrícula: Planilla tipo
Estaca Lectura de hm CPV Cota Punto

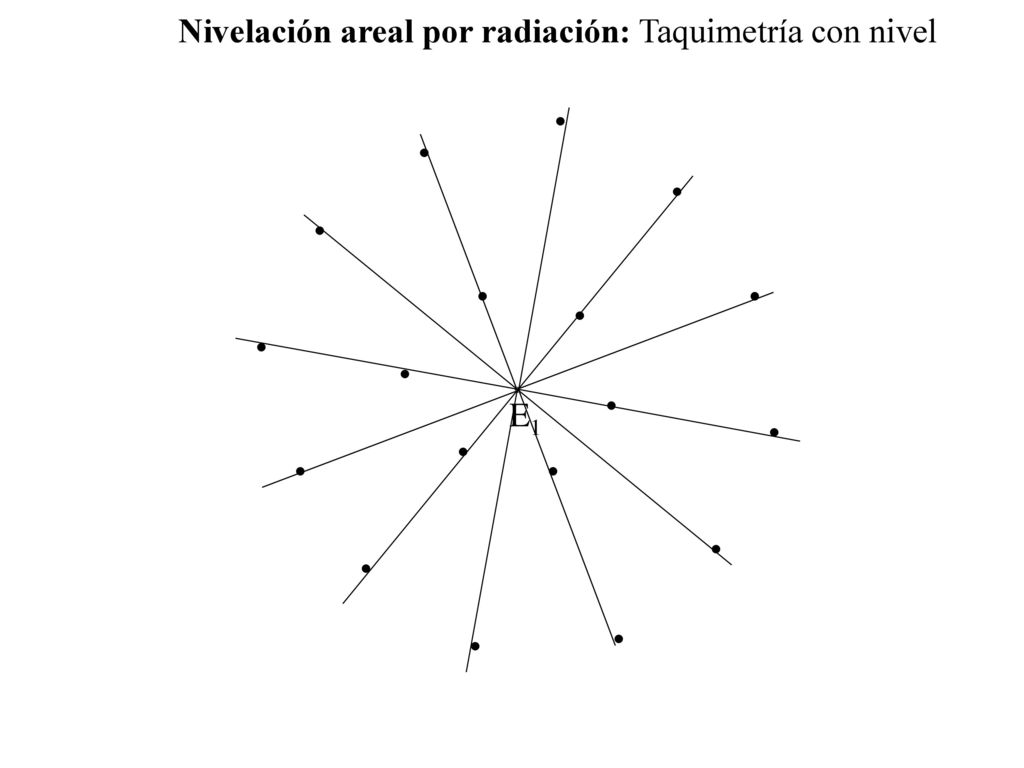

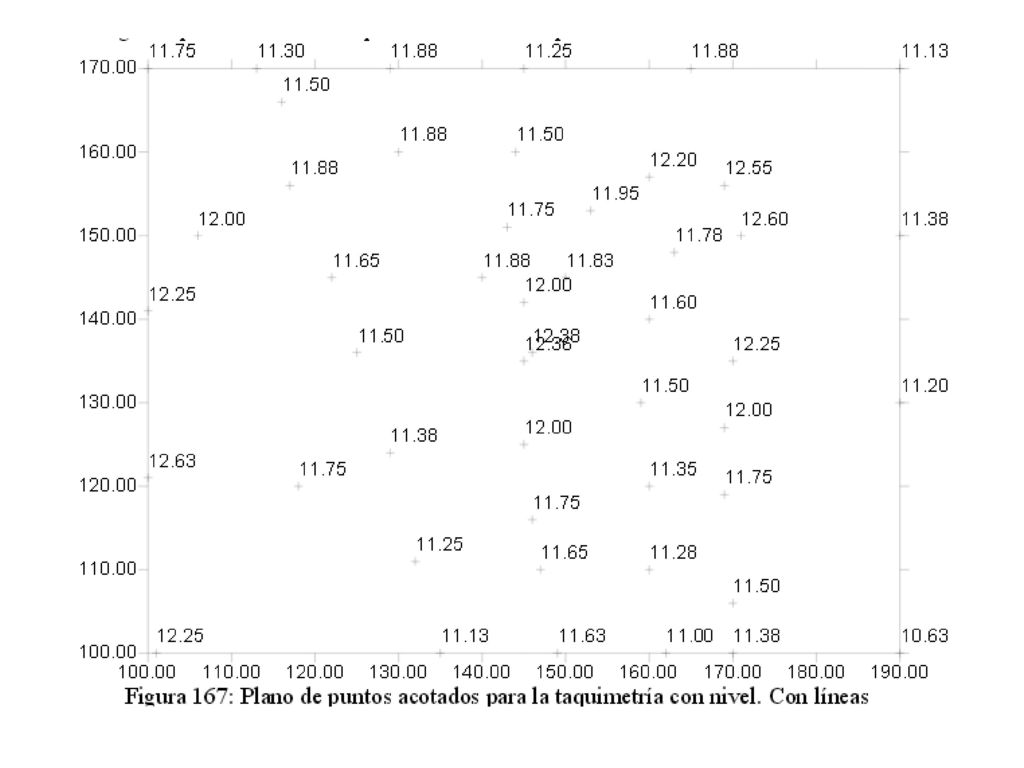

13 Nivelación areal por radiación: Taquimetría con nivel

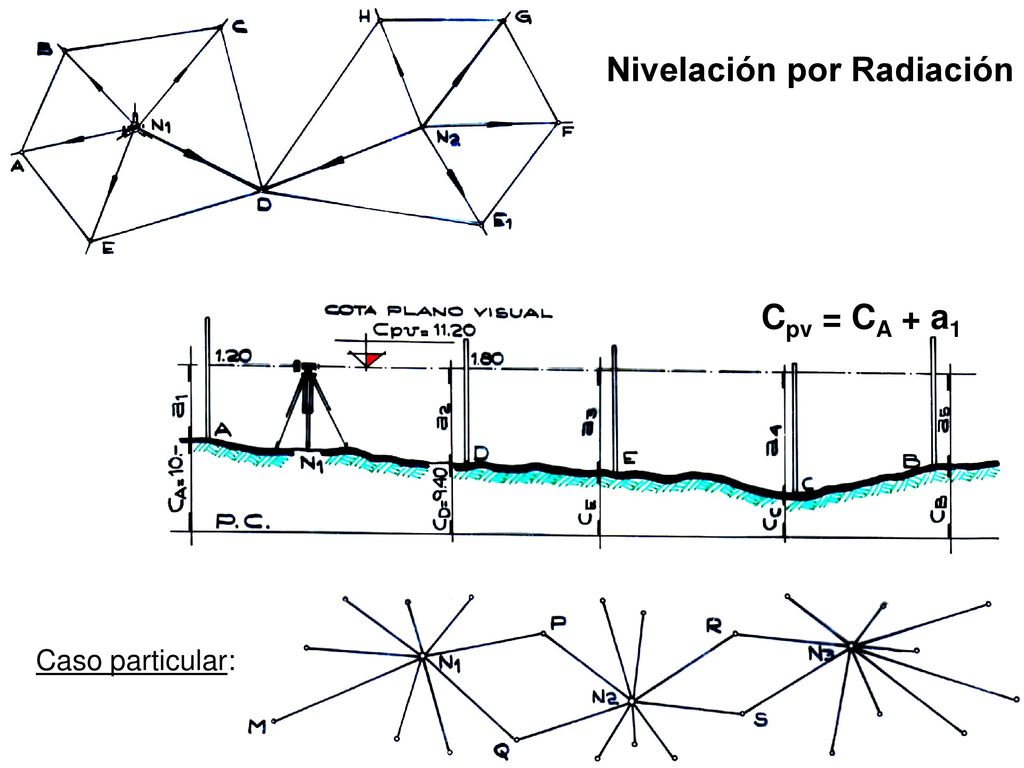

14 Nivelación por Radiación
Cpv = CA + a1 Caso particular:

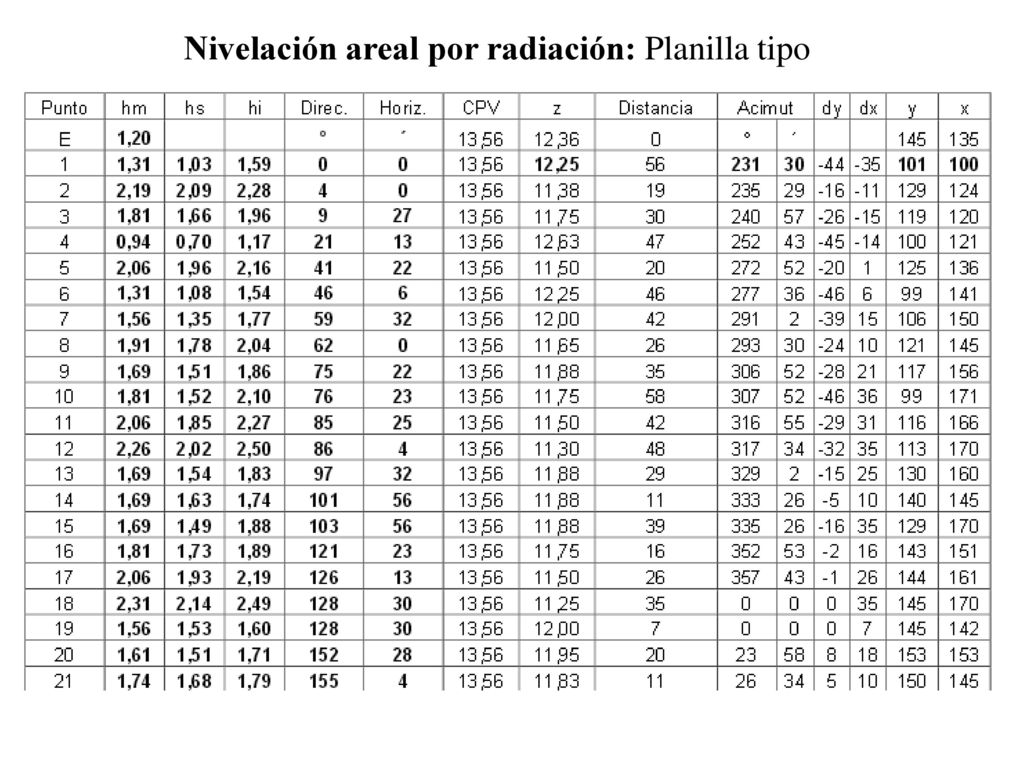

15 Nivelación areal por radiación: Planilla tipo

16

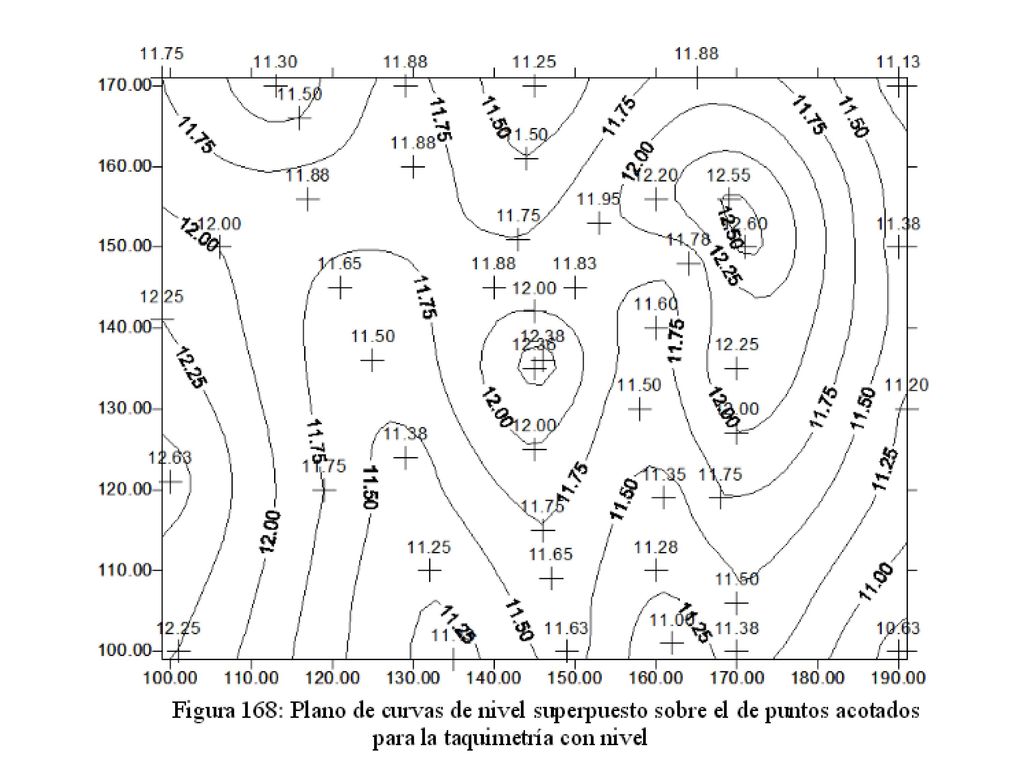

17

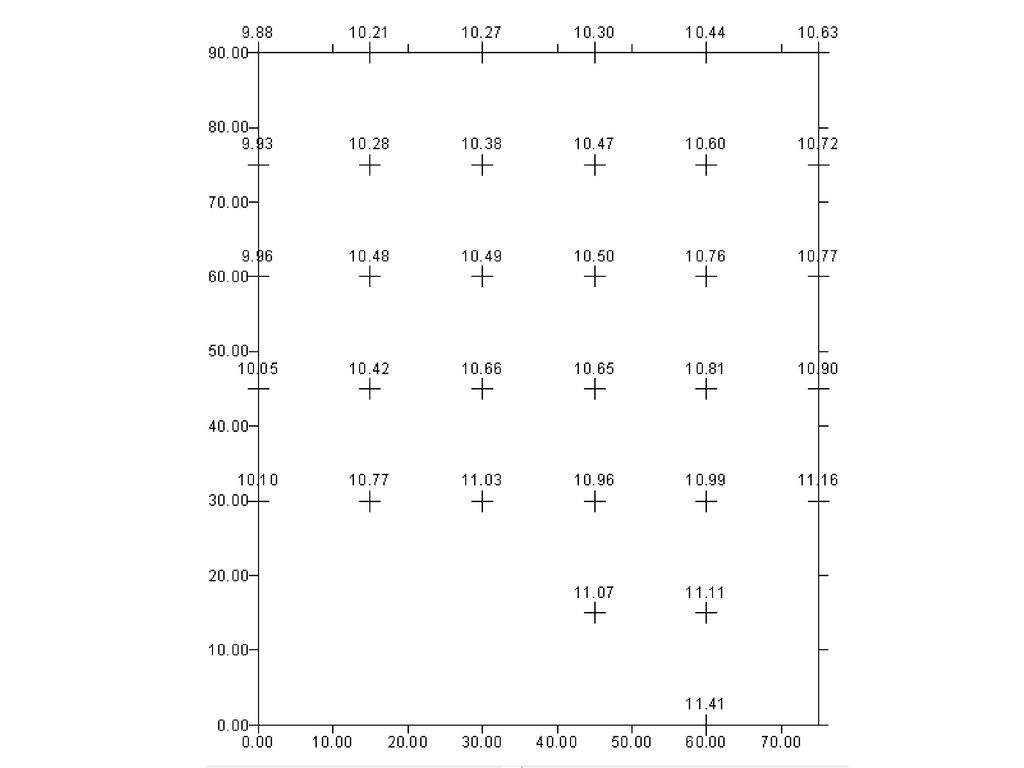

18

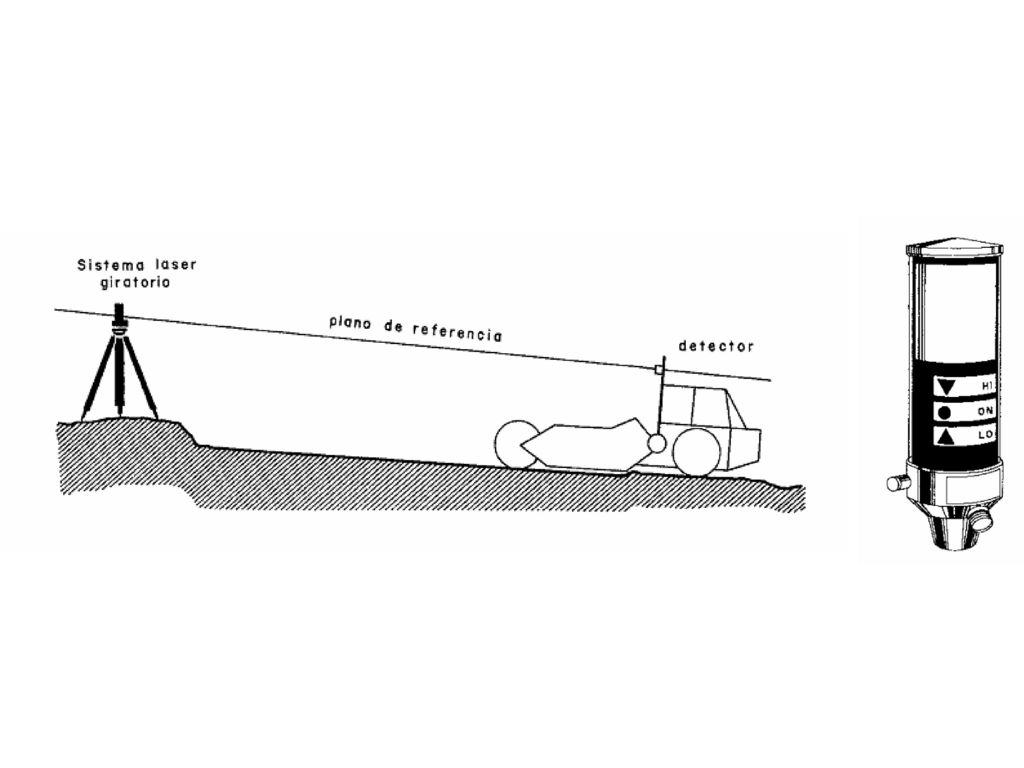

19

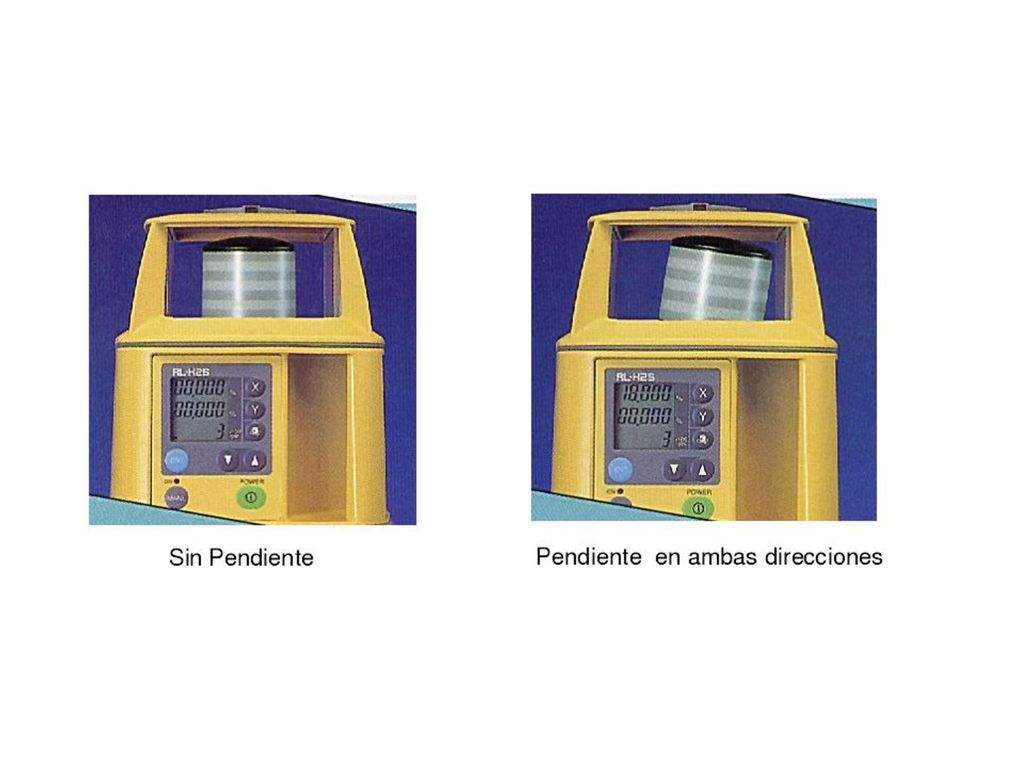

20

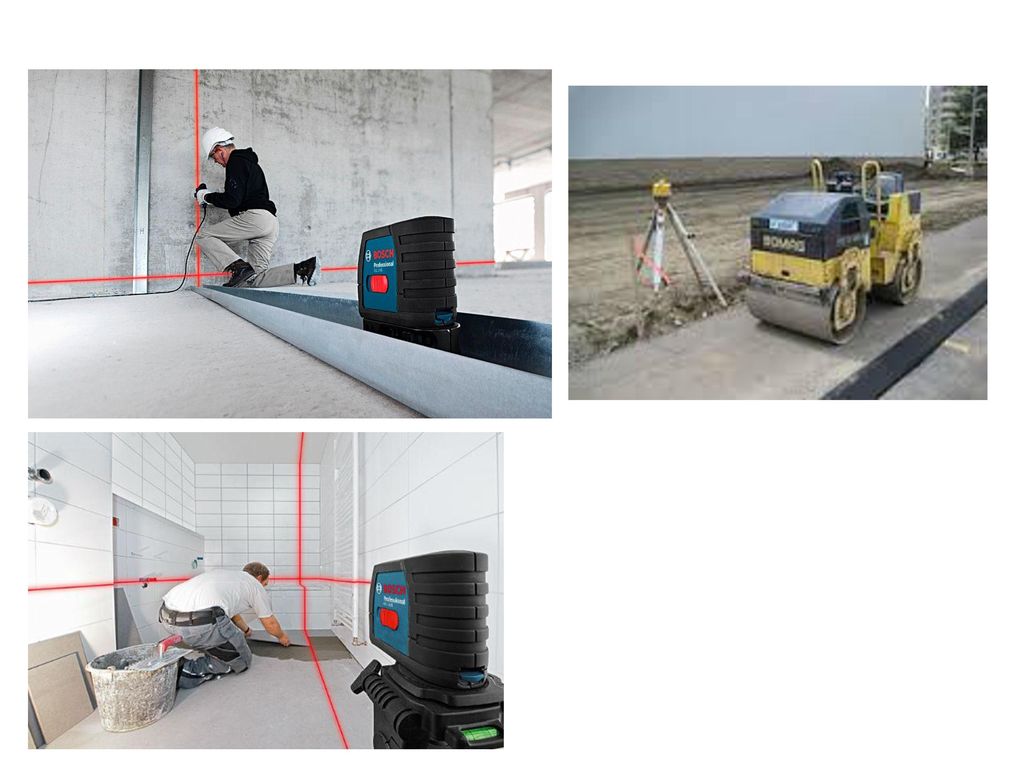

21

22

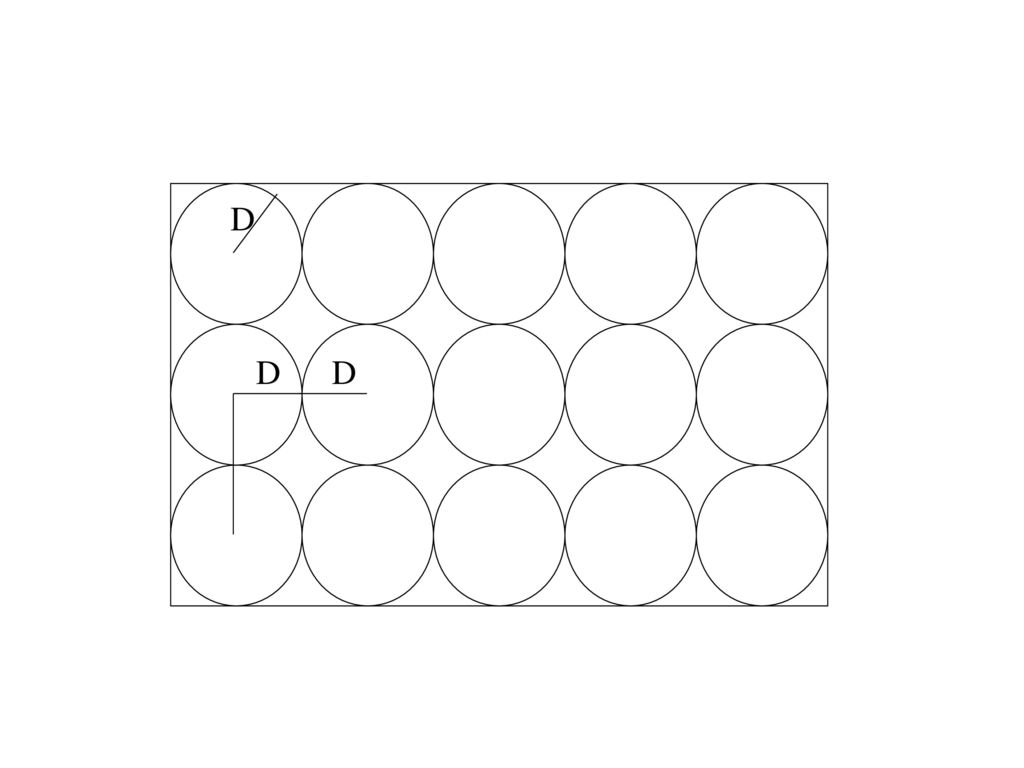

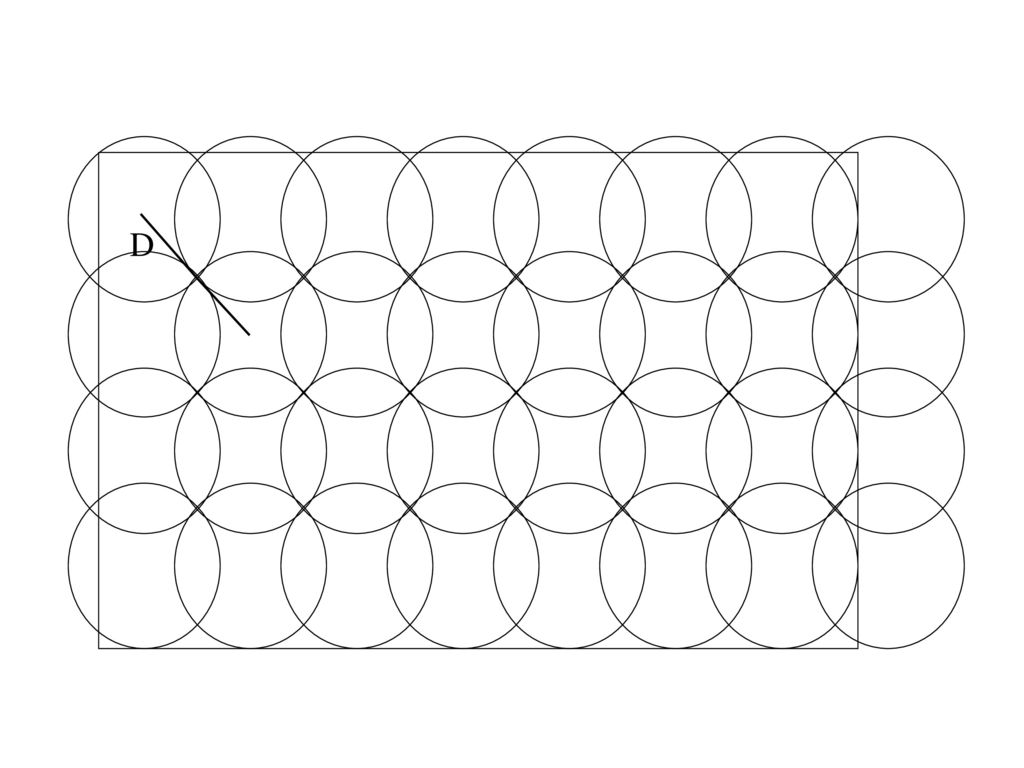

23 D D D

24 D

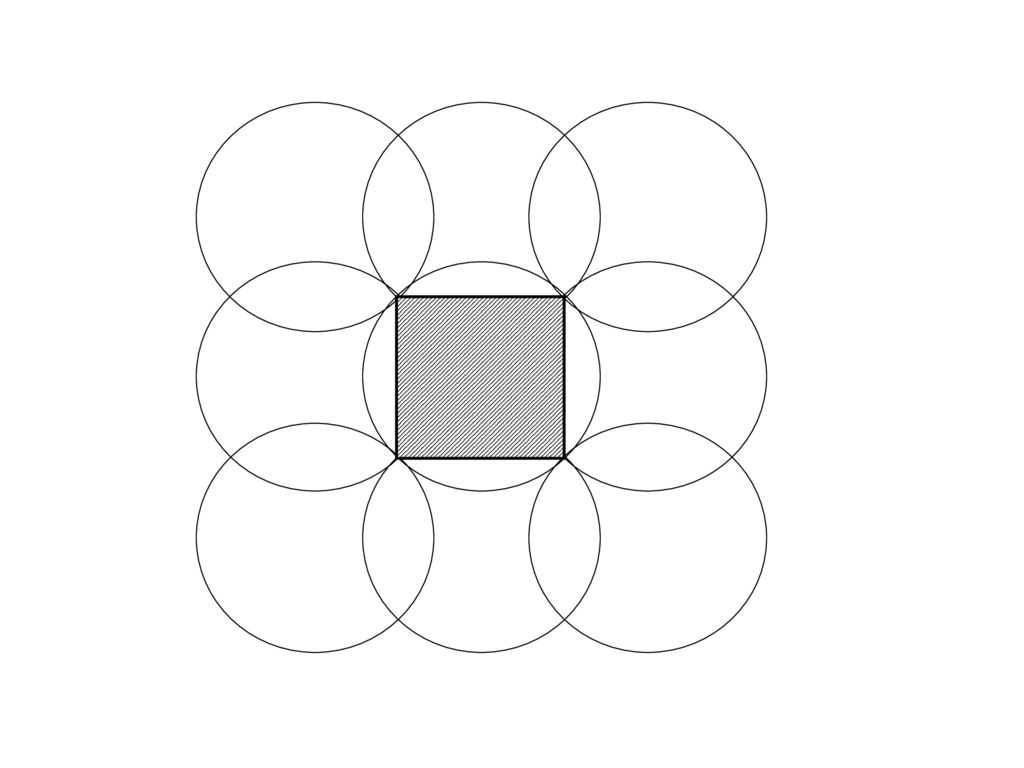

25

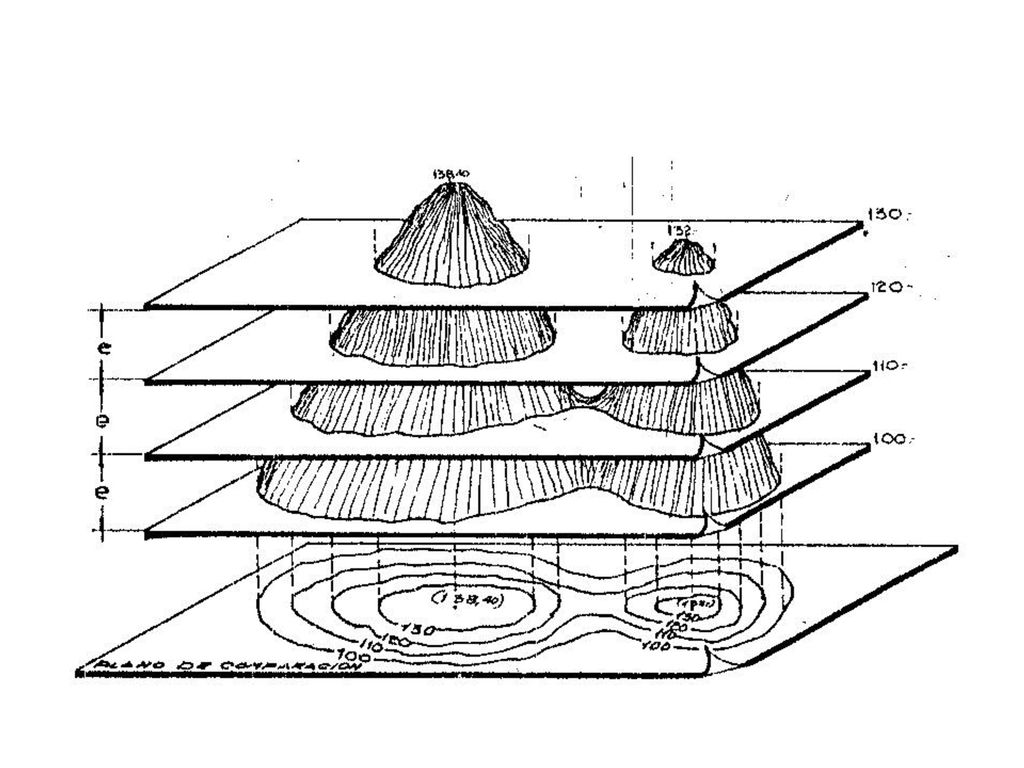

26

27
