DISEÑO RED LAN PARA LA EMPRESA SUPERTELECOMUNICACIONES

Presentación del tema: "DISEÑO RED LAN PARA LA EMPRESA SUPERTELECOMUNICACIONES"— Transcripción de la presentación:

1 DISEÑO RED LAN PARA LA EMPRESA SUPERTELECOMUNICACIONES
REALIZADO POR: NESTOR DEIRON ASPRILLA PRESENTADO A: DOCENTE: ISABEL MARRUGO UMB - VIRTUAL

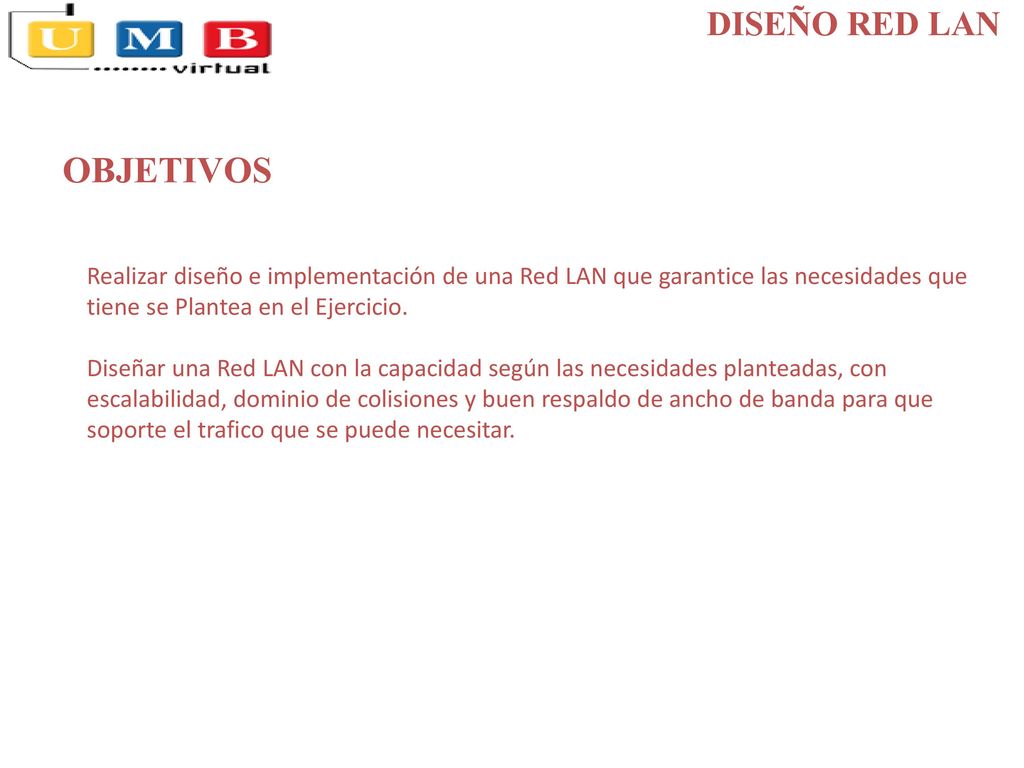

2 OBJETIVOS DISEÑO RED LAN
Realizar diseño e implementación de una Red LAN que garantice las necesidades que tiene se Plantea en el Ejercicio. Diseñar una Red LAN con la capacidad según las necesidades planteadas, con escalabilidad, dominio de colisiones y buen respaldo de ancho de banda para que soporte el trafico que se puede necesitar.

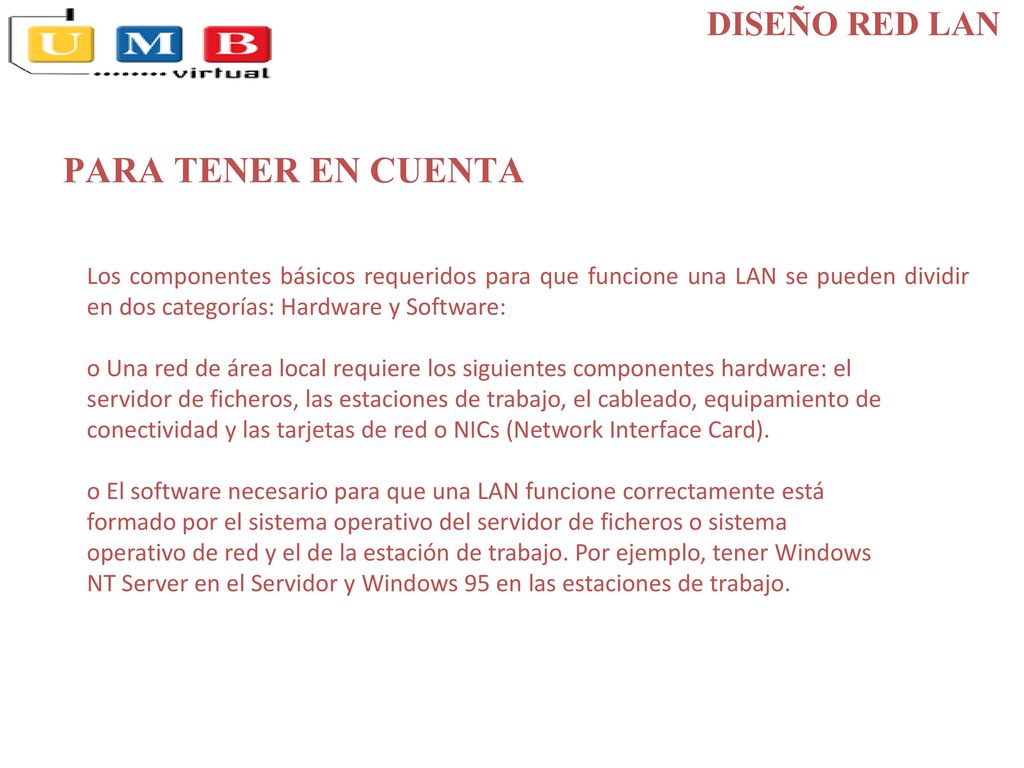

3 PARA TENER EN CUENTA DISEÑO RED LAN
Los componentes básicos requeridos para que funcione una LAN se pueden dividir en dos categorías: Hardware y Software: o Una red de área local requiere los siguientes componentes hardware: el servidor de ficheros, las estaciones de trabajo, el cableado, equipamiento de conectividad y las tarjetas de red o NICs (Network Interface Card). o El software necesario para que una LAN funcione correctamente está formado por el sistema operativo del servidor de ficheros o sistema operativo de red y el de la estación de trabajo. Por ejemplo, tener Windows NT Server en el Servidor y Windows 95 en las estaciones de trabajo.

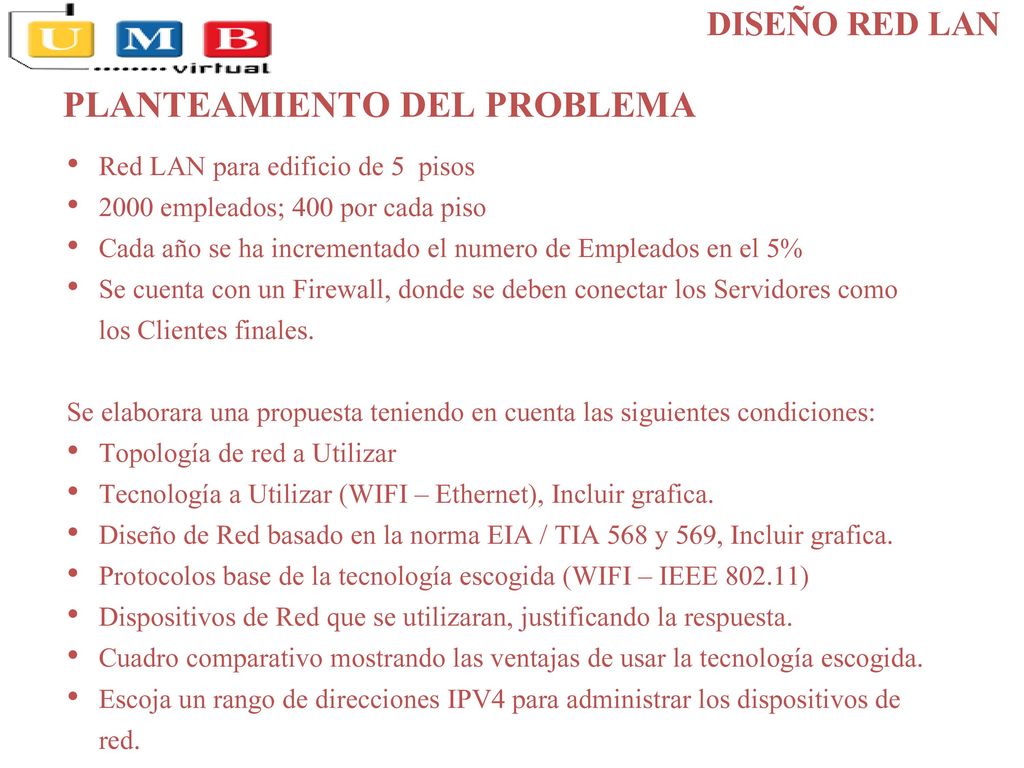

4 PLANTEAMIENTO DEL PROBLEMA
DISEÑO RED LAN PLANTEAMIENTO DEL PROBLEMA Red LAN para edificio de 5 pisos 2000 empleados; 400 por cada piso Cada año se ha incrementado el numero de Empleados en el 5% Se cuenta con un Firewall, donde se deben conectar los Servidores como los Clientes finales. Se elaborara una propuesta teniendo en cuenta las siguientes condiciones: Topología de red a Utilizar Tecnología a Utilizar (WIFI – Ethernet), Incluir grafica. Diseño de Red basado en la norma EIA / TIA 568 y 569, Incluir grafica. Protocolos base de la tecnología escogida (WIFI – IEEE ) Dispositivos de Red que se utilizaran, justificando la respuesta. Cuadro comparativo mostrando las ventajas de usar la tecnología escogida. Escoja un rango de direcciones IPV4 para administrar los dispositivos de red.

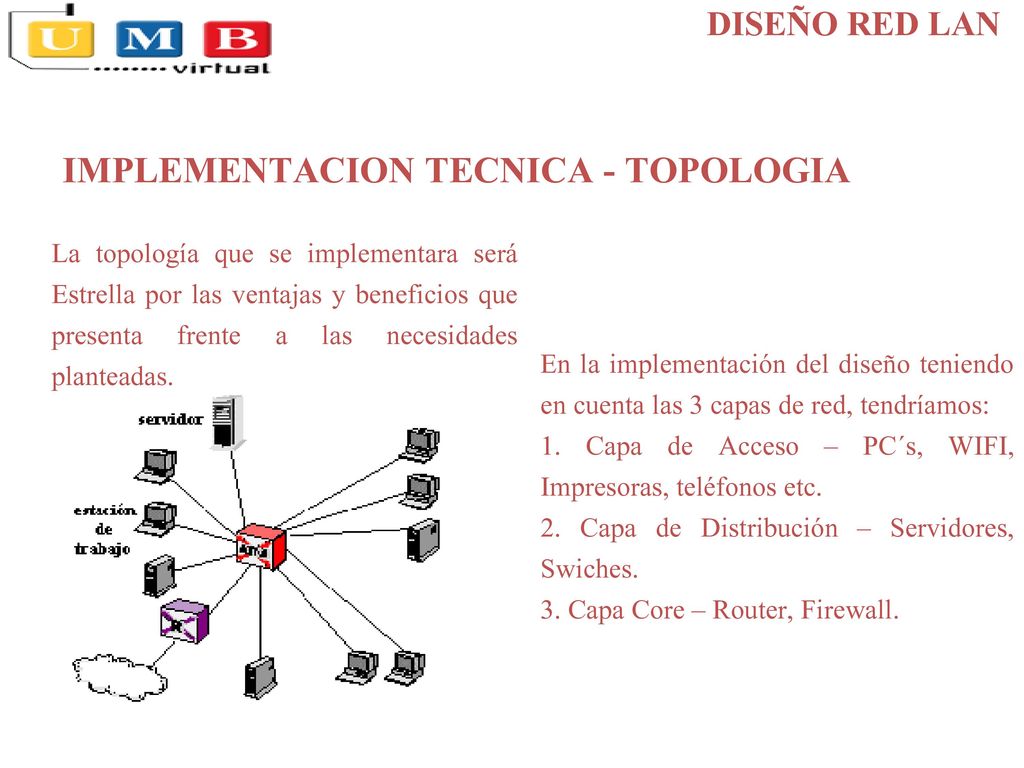

5 IMPLEMENTACION TECNICA - TOPOLOGIA
DISEÑO RED LAN IMPLEMENTACION TECNICA - TOPOLOGIA La topología que se implementara será Estrella por las ventajas y beneficios que presenta frente a las necesidades planteadas. En la implementación del diseño teniendo en cuenta las 3 capas de red, tendríamos: 1. Capa de Acceso – PC´s, WIFI, Impresoras, teléfonos etc. 2. Capa de Distribución – Servidores, Swiches. 3. Capa Core – Router, Firewall.

6 IMPLEMENTACION TECNICA - TOPOLOGIA
DISEÑO RED LAN IMPLEMENTACION TECNICA - TOPOLOGIA La empresa cuenta con 2000 empleados en la actualidad, 400 en cada piso por cada piso se necesitaría 9 Switches de 48 puertos cada uno para un total de 432 puertos disponibles para la red de Acceso, adicional 5 Switch para la red de distribución, 5 AccesPoint (1 por piso) 1 Router y 1 Firewall para la red de Core, finalmente 1 Switch para Distribución de los servidores, en total De 58 equipos.

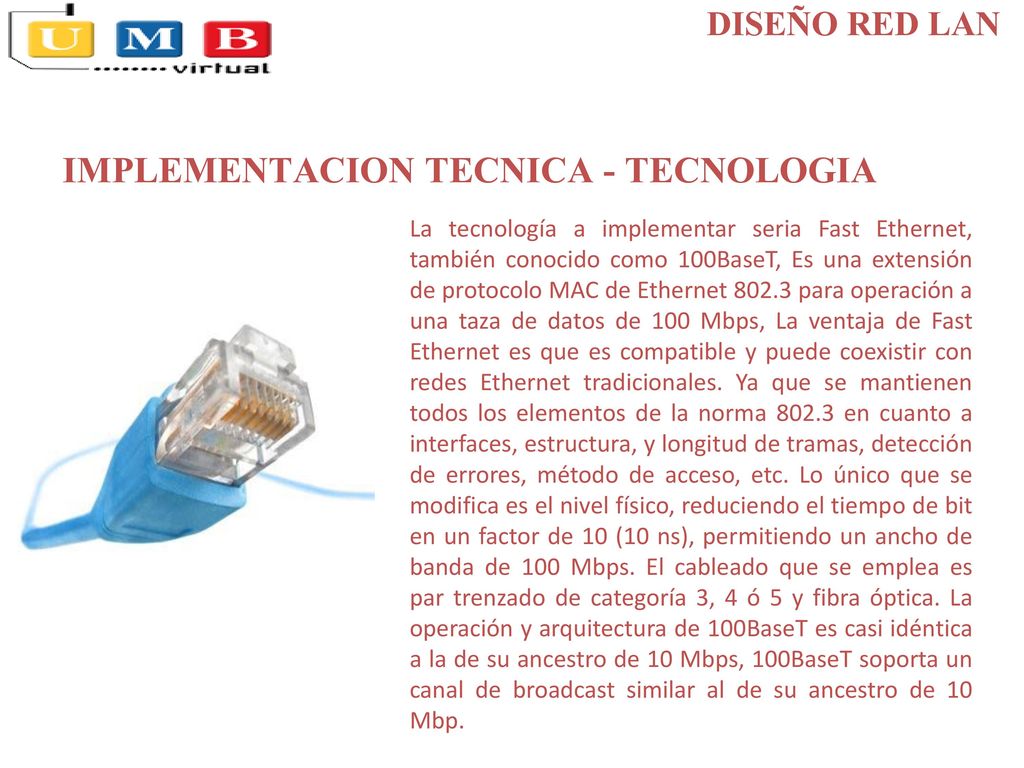

7 IMPLEMENTACION TECNICA - TECNOLOGIA
DISEÑO RED LAN IMPLEMENTACION TECNICA - TECNOLOGIA La tecnología a implementar seria Fast Ethernet, también conocido como 100BaseT, Es una extensión de protocolo MAC de Ethernet para operación a una taza de datos de 100 Mbps, La ventaja de Fast Ethernet es que es compatible y puede coexistir con redes Ethernet tradicionales. Ya que se mantienen todos los elementos de la norma en cuanto a interfaces, estructura, y longitud de tramas, detección de errores, método de acceso, etc. Lo único que se modifica es el nivel físico, reduciendo el tiempo de bit en un factor de 10 (10 ns), permitiendo un ancho de banda de 100 Mbps. El cableado que se emplea es par trenzado de categoría 3, 4 ó 5 y fibra óptica. La operación y arquitectura de 100BaseT es casi idéntica a la de su ancestro de 10 Mbps, 100BaseT soporta un canal de broadcast similar al de su ancestro de 10 Mbp.

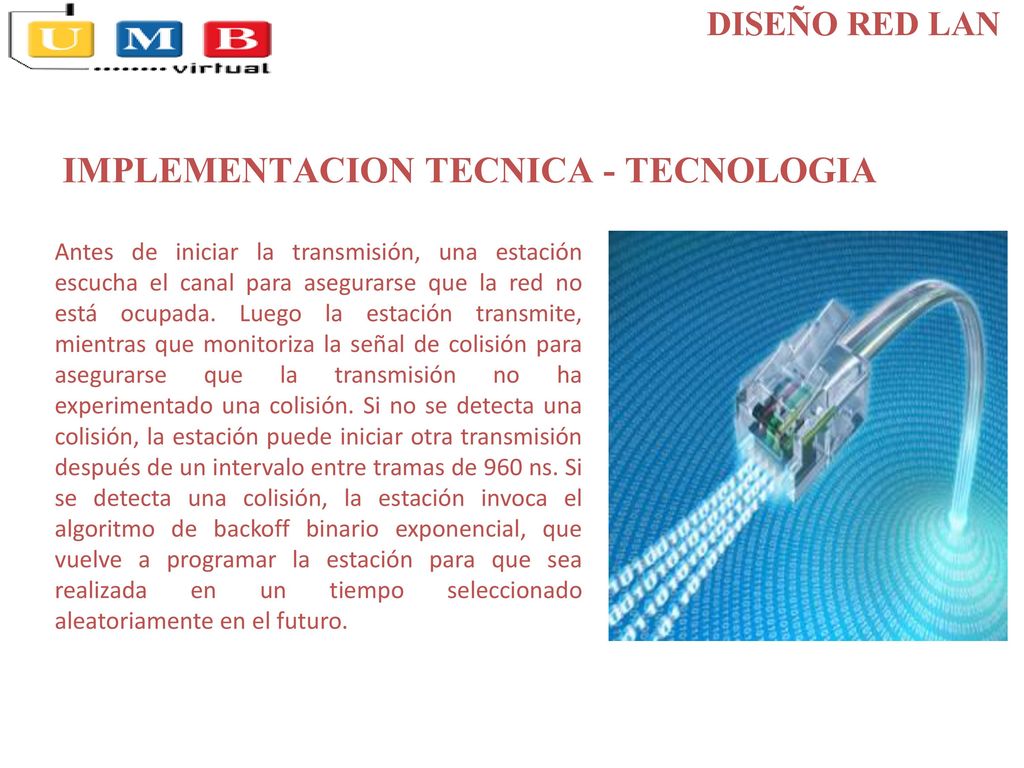

8 IMPLEMENTACION TECNICA - TECNOLOGIA
DISEÑO RED LAN IMPLEMENTACION TECNICA - TECNOLOGIA Antes de iniciar la transmisión, una estación escucha el canal para asegurarse que la red no está ocupada. Luego la estación transmite, mientras que monitoriza la señal de colisión para asegurarse que la transmisión no ha experimentado una colisión. Si no se detecta una colisión, la estación puede iniciar otra transmisión después de un intervalo entre tramas de 960 ns. Si se detecta una colisión, la estación invoca el algoritmo de backoff binario exponencial, que vuelve a programar la estación para que sea realizada en un tiempo seleccionado aleatoriamente en el futuro.

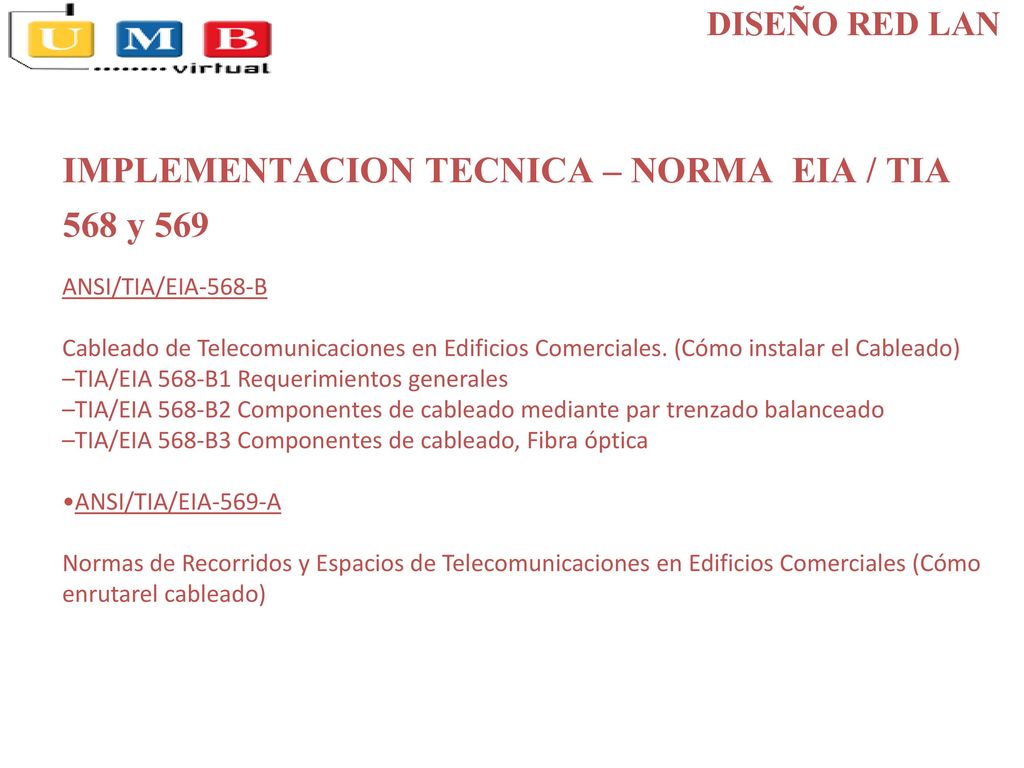

9 IMPLEMENTACION TECNICA – NORMA EIA / TIA 568 y 569
DISEÑO RED LAN IMPLEMENTACION TECNICA – NORMA EIA / TIA 568 y 569 ANSI/TIA/EIA-568-B Cableado de Telecomunicaciones en Edificios Comerciales. (Cómo instalar el Cableado) –TIA/EIA 568-B1 Requerimientos generales –TIA/EIA 568-B2 Componentes de cableado mediante par trenzado balanceado –TIA/EIA 568-B3 Componentes de cableado, Fibra óptica •ANSI/TIA/EIA-569-A Normas de Recorridos y Espacios de Telecomunicaciones en Edificios Comerciales (Cómo enrutarel cableado)

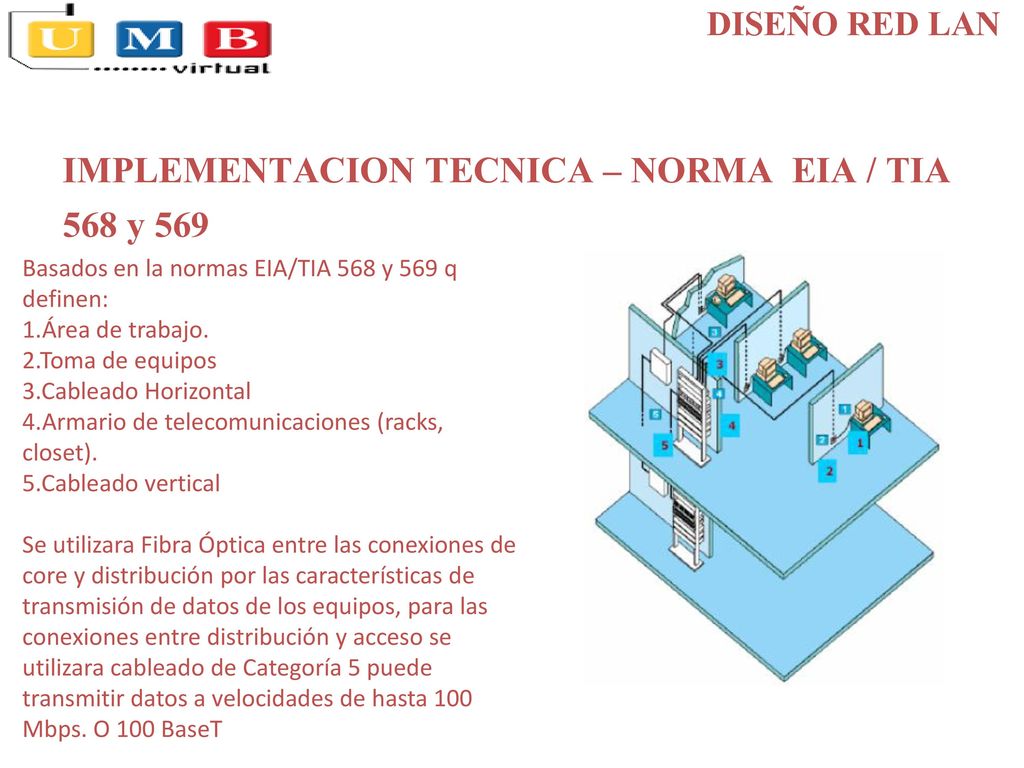

10 IMPLEMENTACION TECNICA – NORMA EIA / TIA 568 y 569
DISEÑO RED LAN IMPLEMENTACION TECNICA – NORMA EIA / TIA 568 y 569 Basados en la normas EIA/TIA 568 y 569 q definen: 1.Área de trabajo. 2.Toma de equipos 3.Cableado Horizontal 4.Armario de telecomunicaciones (racks, closet). 5.Cableado vertical Se utilizara Fibra Óptica entre las conexiones de core y distribución por las características de transmisión de datos de los equipos, para las conexiones entre distribución y acceso se utilizara cableado de Categoría 5 puede transmitir datos a velocidades de hasta 100 Mbps. O 100 BaseT

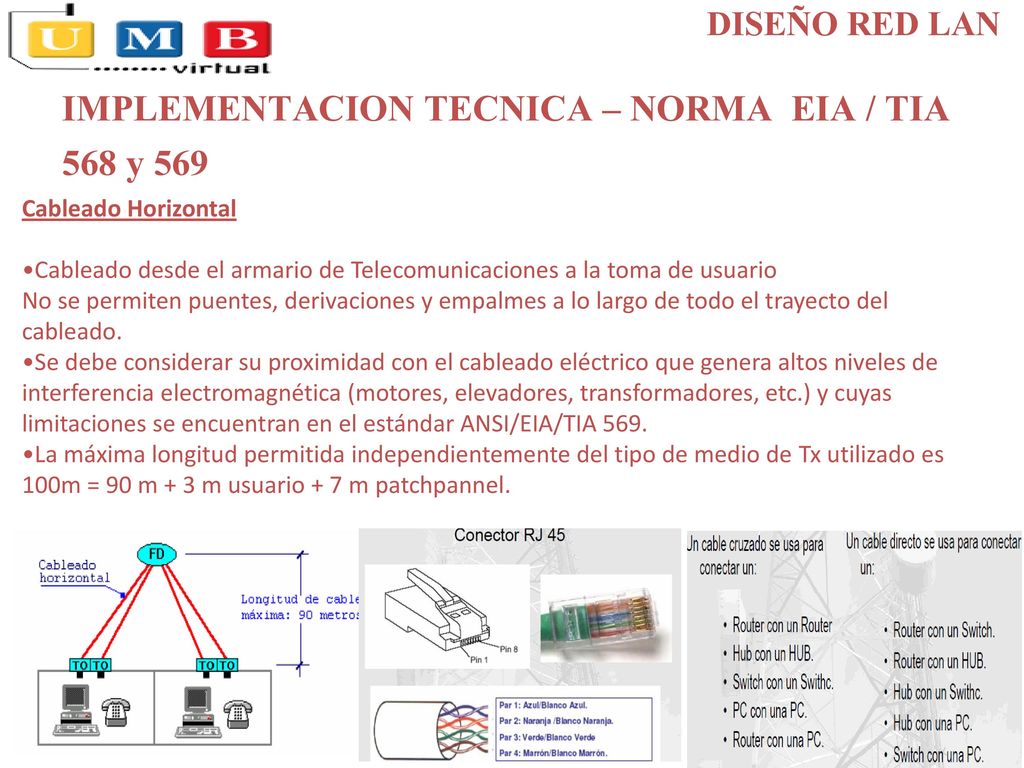

11 IMPLEMENTACION TECNICA – NORMA EIA / TIA 568 y 569
DISEÑO RED LAN IMPLEMENTACION TECNICA – NORMA EIA / TIA 568 y 569 Cableado Horizontal •Cableado desde el armario de Telecomunicaciones a la toma de usuario No se permiten puentes, derivaciones y empalmes a lo largo de todo el trayecto del cableado. •Se debe considerar su proximidad con el cableado eléctrico que genera altos niveles de interferencia electromagnética (motores, elevadores, transformadores, etc.) y cuyas limitaciones se encuentran en el estándar ANSI/EIA/TIA 569. •La máxima longitud permitida independientemente del tipo de medio de Tx utilizado es 100m = 90 m + 3 m usuario + 7 m patchpannel.

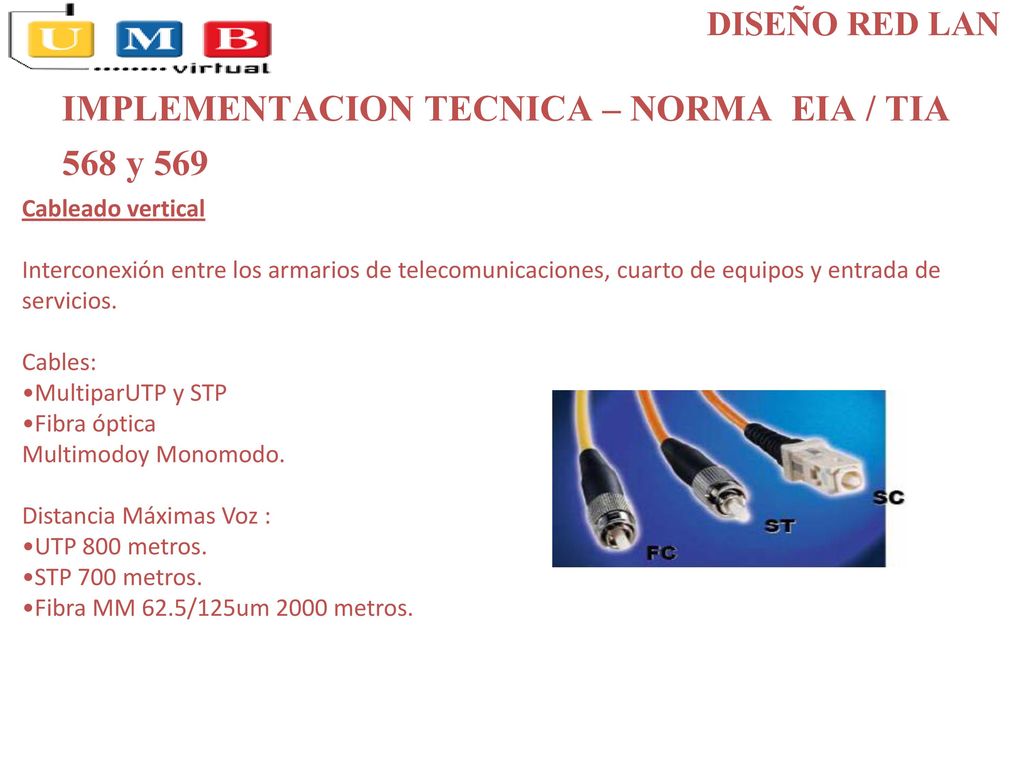

12 IMPLEMENTACION TECNICA – NORMA EIA / TIA 568 y 569
DISEÑO RED LAN IMPLEMENTACION TECNICA – NORMA EIA / TIA 568 y 569 Cableado vertical Interconexión entre los armarios de telecomunicaciones, cuarto de equipos y entrada de servicios. Cables: •MultiparUTP y STP •Fibra óptica Multimodoy Monomodo. Distancia Máximas Voz : •UTP 800 metros. •STP 700 metros. •Fibra MM 62.5/125um 2000 metros.

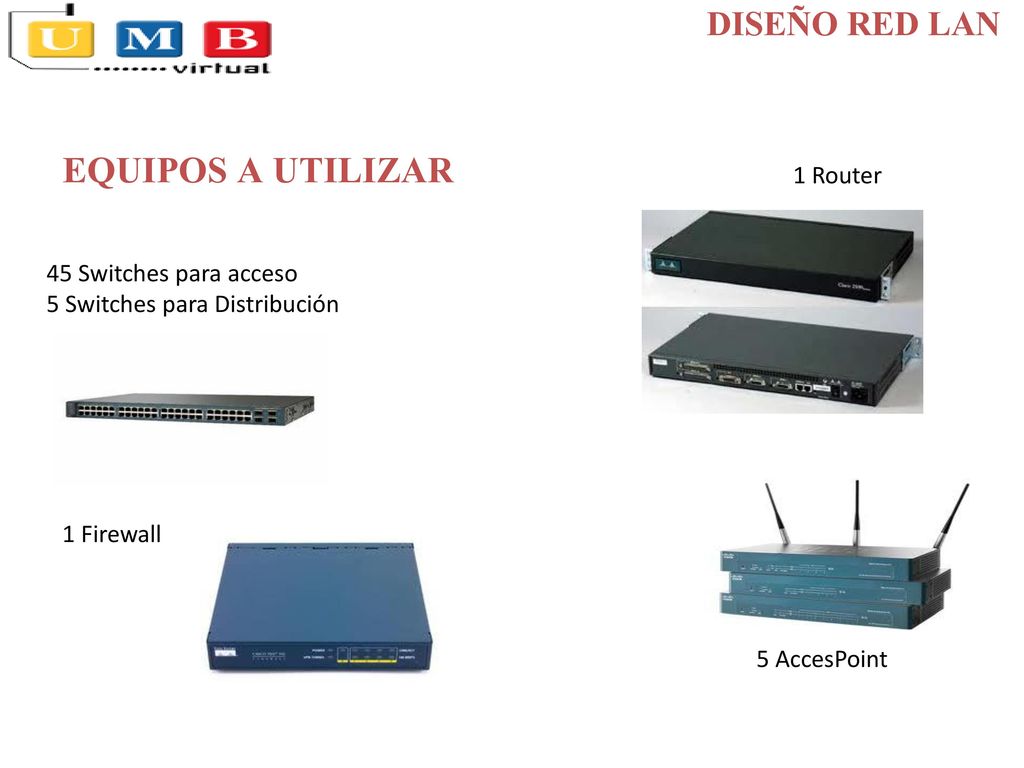

13 EQUIPOS A UTILIZAR DISEÑO RED LAN 1 Router 45 Switches para acceso
5 Switches para Distribución 1 Firewall 5 AccesPoint

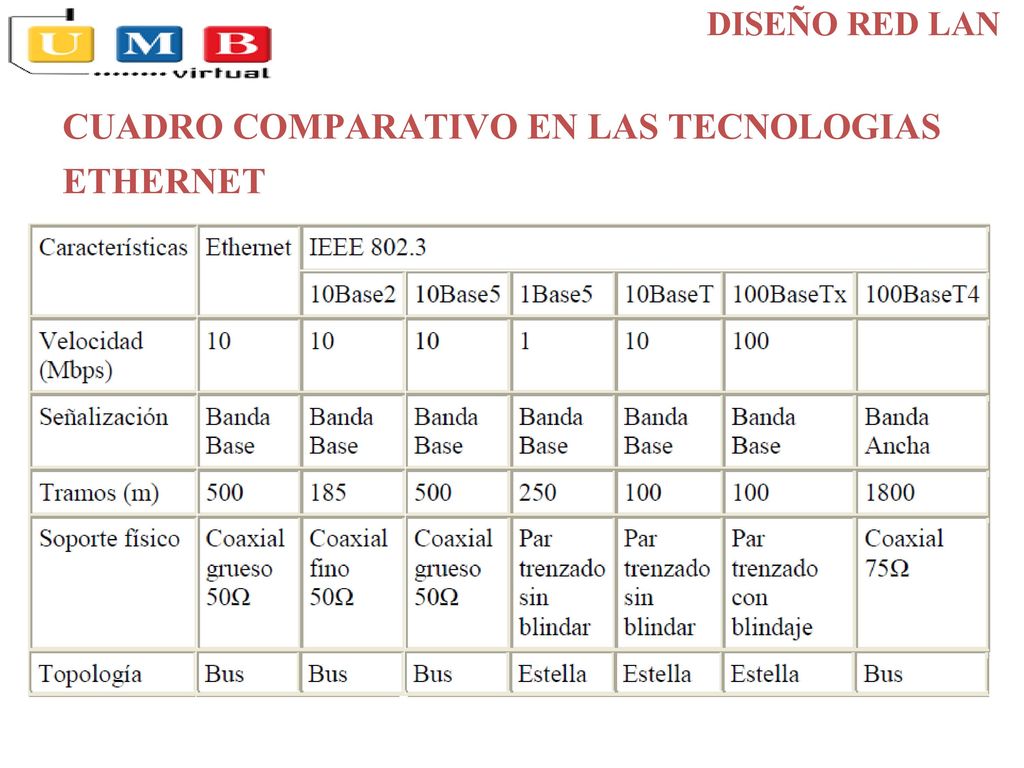

14 CUADRO COMPARATIVO EN LAS TECNOLOGIAS ETHERNET
DISEÑO RED LAN CUADRO COMPARATIVO EN LAS TECNOLOGIAS ETHERNET

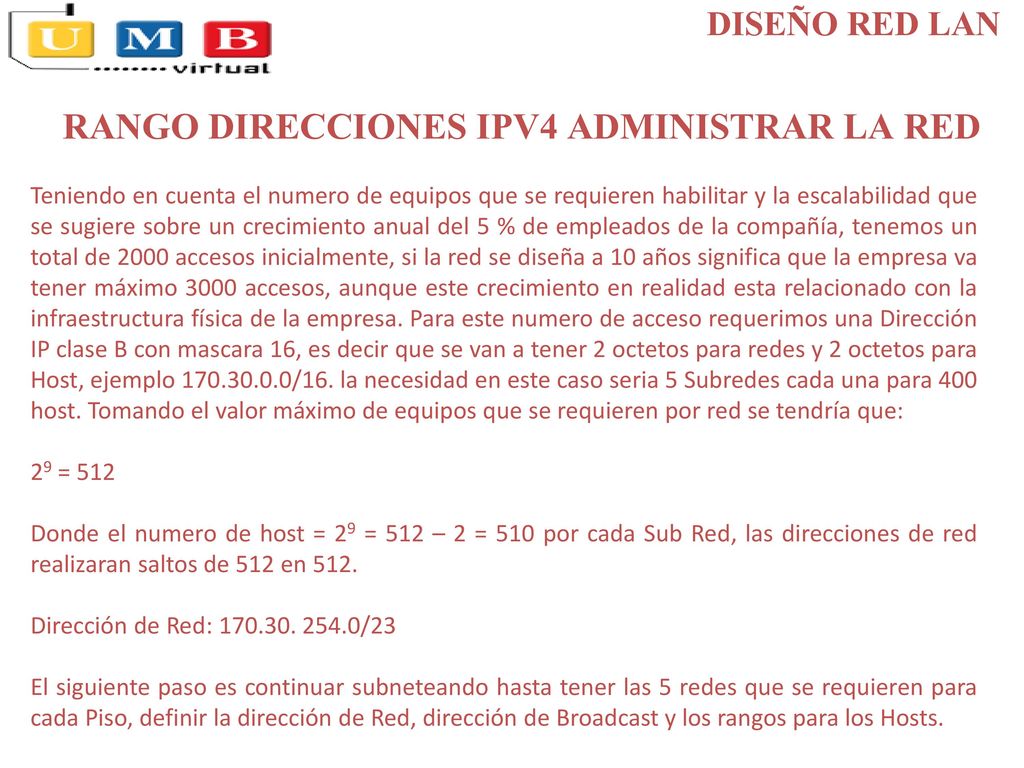

15 RANGO DIRECCIONES IPV4 ADMINISTRAR LA RED
DISEÑO RED LAN RANGO DIRECCIONES IPV4 ADMINISTRAR LA RED Teniendo en cuenta el numero de equipos que se requieren habilitar y la escalabilidad que se sugiere sobre un crecimiento anual del 5 % de empleados de la compañía, tenemos un total de 2000 accesos inicialmente, si la red se diseña a 10 años significa que la empresa va tener máximo 3000 accesos, aunque este crecimiento en realidad esta relacionado con la infraestructura física de la empresa. Para este numero de acceso requerimos una Dirección IP clase B con mascara 16, es decir que se van a tener 2 octetos para redes y 2 octetos para Host, ejemplo /16. la necesidad en este caso seria 5 Subredes cada una para 400 host. Tomando el valor máximo de equipos que se requieren por red se tendría que: 29 = 512 Donde el numero de host = 29 = 512 – 2 = 510 por cada Sub Red, las direcciones de red realizaran saltos de 512 en 512. Dirección de Red: /23 El siguiente paso es continuar subneteando hasta tener las 5 redes que se requieren para cada Piso, definir la dirección de Red, dirección de Broadcast y los rangos para los Hosts.

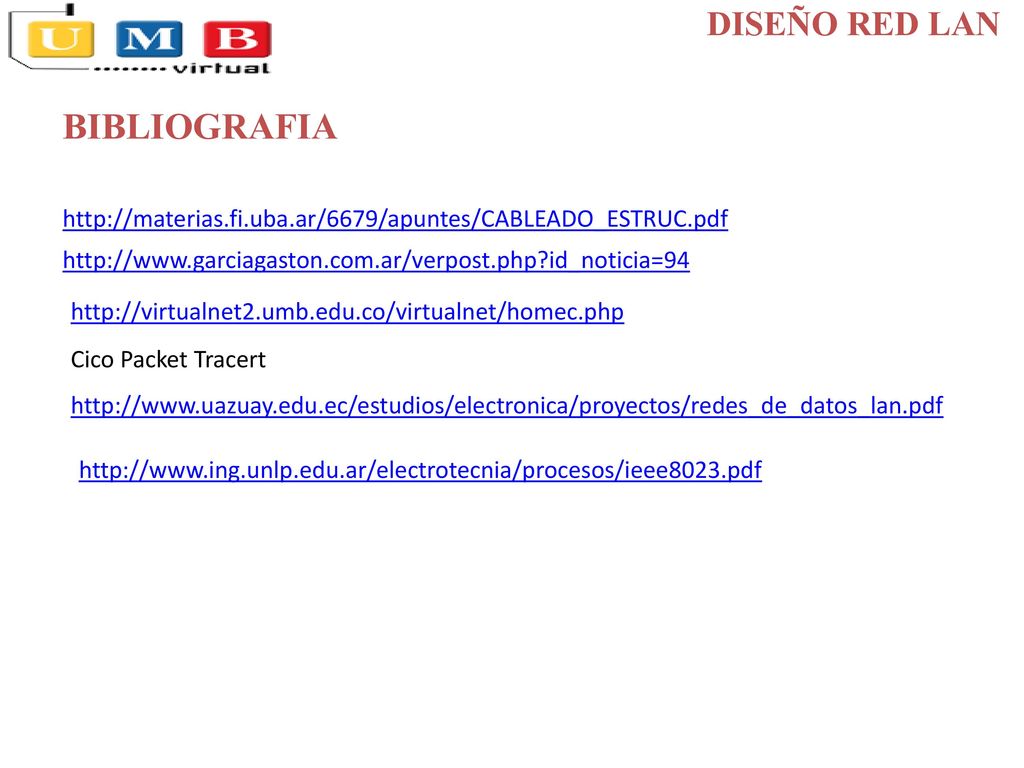

16 BIBLIOGRAFIA DISEÑO RED LAN
Cico Packet Tracert
