2 Sesión 1: Identificación de los dibujos de construcción y los componentes del plano
Haga clic para agregar notas

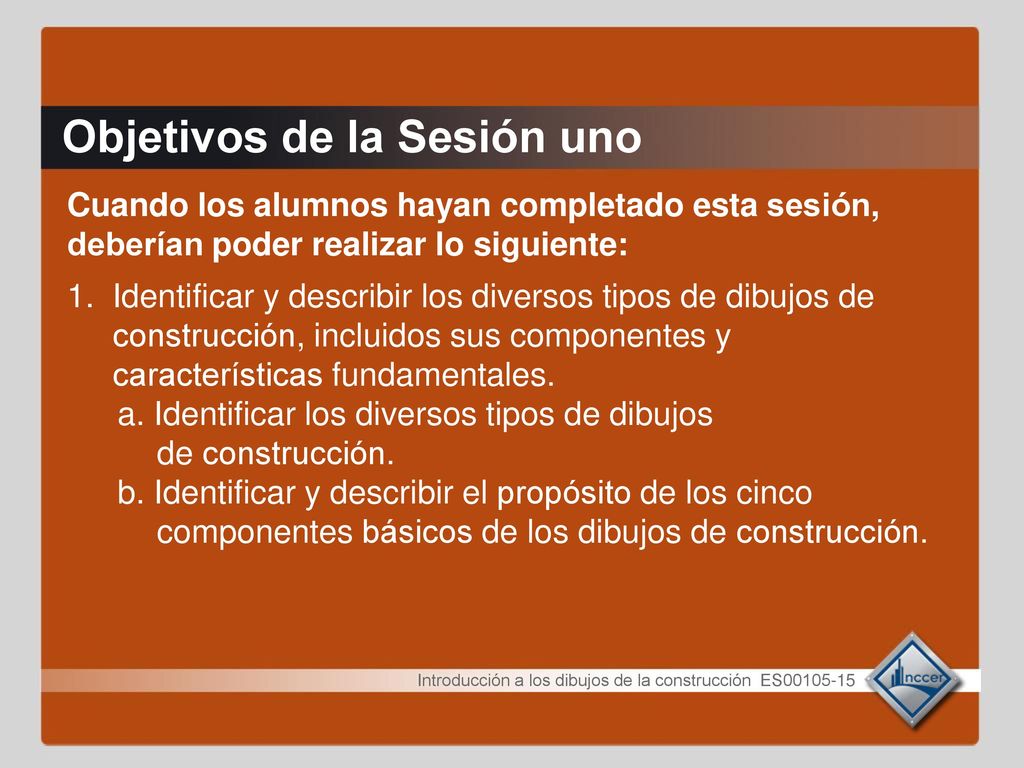

3 Objetivos de la Sesión uno
Cuando los alumnos hayan completado esta sesión, deberían poder realizar lo siguiente: Identificar y describir los diversos tipos de dibujos de construcción, incluidos sus componentes y características fundamentales. a. Identificar los diversos tipos de dibujos de construcción. b. Identificar y describir el propósito de los cinco componentes básicos de los dibujos de construcción. Cuando los alumnos hayan completado esta sesión, deberían poder realizar lo siguiente: Identificar y describir los diversos tipos de dibujos de construcción, incluidos sus componentes y características fundamentales. Identificar los diversos tipos de dibujos de construcción. Identificar y describir el propósito de los cinco componentes básicos de los dibujos de construcción. Haga clic para agregar notas Introducción a los dibujos de la construcción ES

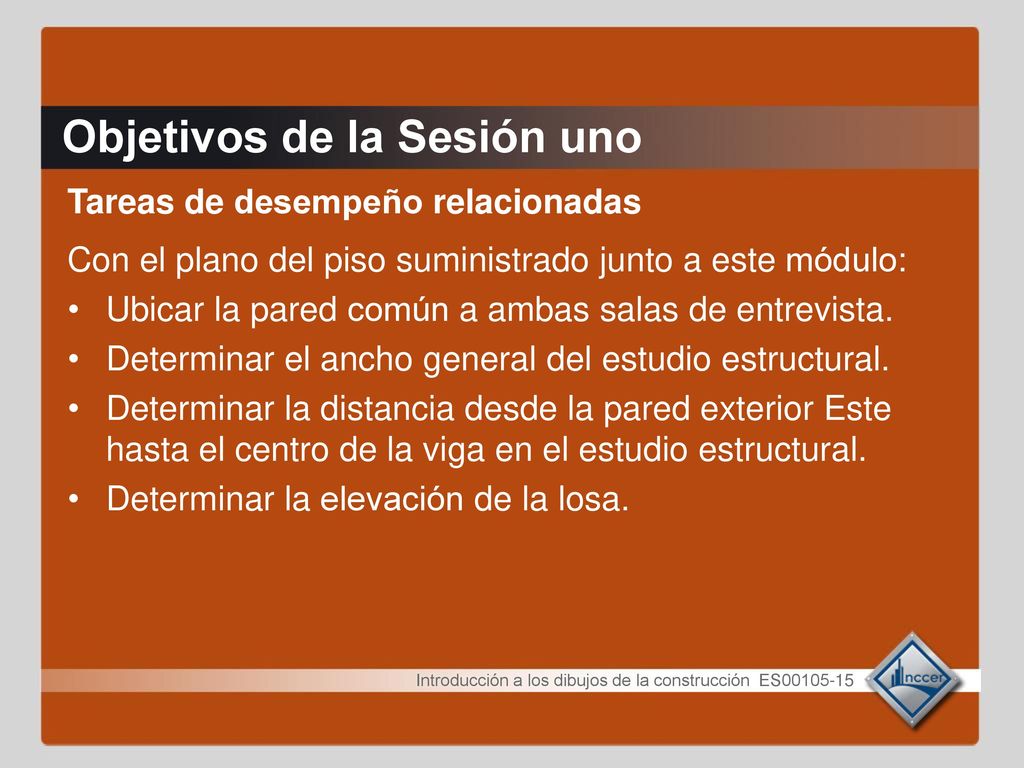

4 Objetivos de la Sesión uno
Tareas de desempeño relacionadas Con el plano del piso suministrado junto a este módulo: Ubicar la pared común a ambas salas de entrevista. Determinar el ancho general del estudio estructural. Determinar la distancia desde la pared exterior Este hasta el centro de la viga en el estudio estructural. Determinar la elevación de la losa. Cuando los alumnos hayan completado esta sesión, deberían poder realizar lo siguiente: Identificar y describir los diversos tipos de dibujos de construcción, incluidos sus componentes y características fundamentales. Identificar los diversos tipos de dibujos de construcción. Identificar y describir el propósito de los cinco componentes básicos de los dibujos de construcción. Haga clic para agregar notas Introducción a los dibujos de la construcción ES

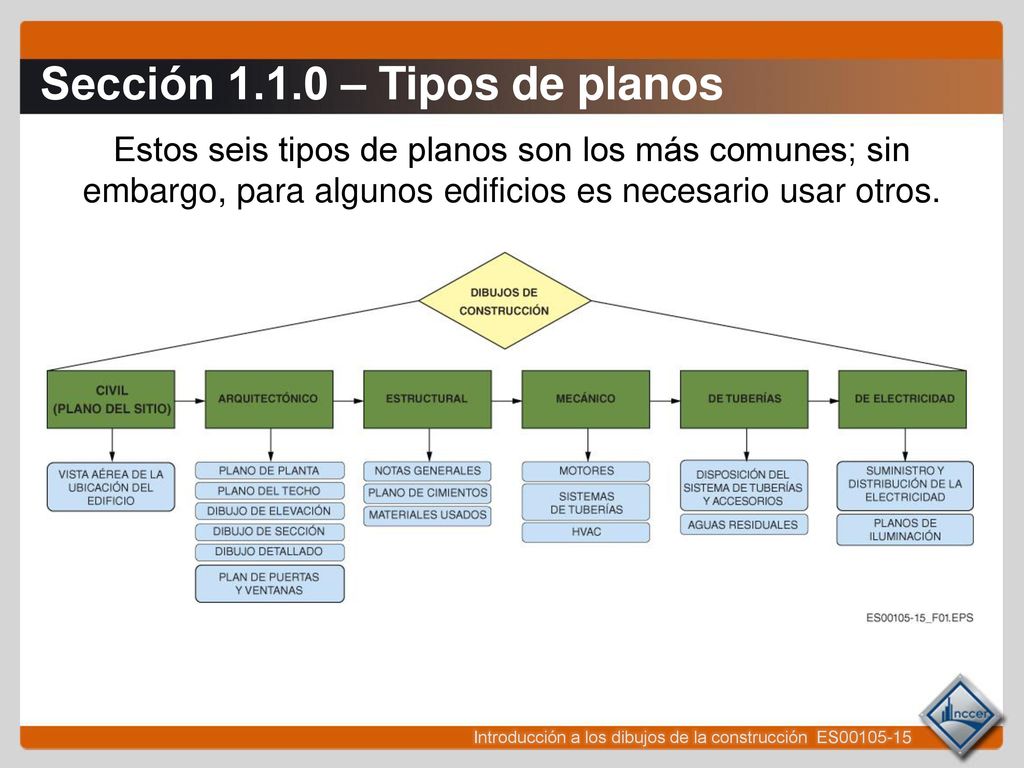

5 Sección 1.1.0 – Tipos de planos
Estos seis tipos de planos son los más comunes; sin embargo, para algunos edificios es necesario usar otros. Repase la figura y analice las diferentes categorías de planos. Introducción a los dibujos de la construcción ES

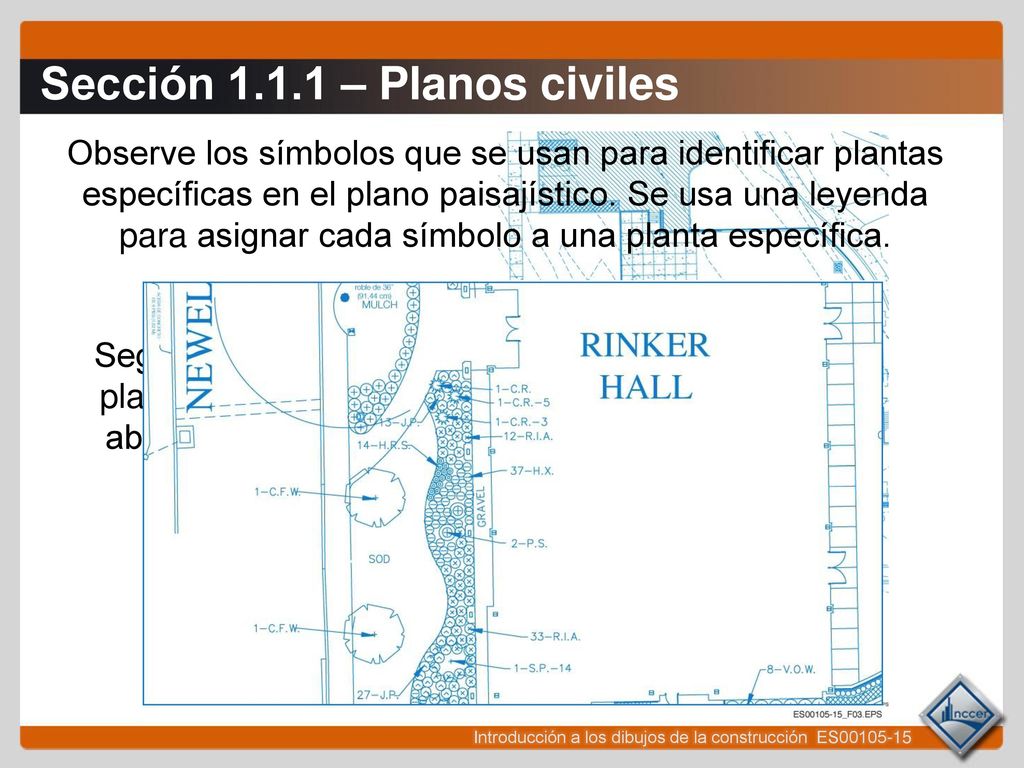

6 Sección 1.1.1 – Planos civiles
Observe los símbolos que se usan para identificar plantas específicas en el plano paisajístico. Se usa una leyenda para asignar cada símbolo a una planta específica. Según el proyecto, los planos civiles pueden abarcar un área muy extensa. Explique que un lugar debe considerarse apto para una estructura antes de comenzar a construir. Utilizando la figura, indique las líneas de nivel y explique su fin. Hable sobre la información incluida en un plano de exteriores. Introducción a los dibujos de la construcción ES

7 Sección 1.1.2 – Planos arquitectónicos
los planos detallados son solo algunos de los planos arquitectónicos que pueden encontrarse. los planos de elevaciones y Los planos de techos, Explique que existen diferentes tipos de planos arquitectónicos. Analice los componentes del plano del techo. Utilizando la figura, indique los elementos de un plano de elevación exterior. Muestre la figura del plano de la sección y compare la información que se incluye en la figura de elevación exterior. Defina lo que es un plano de detalle y describa dónde generalmente se los puede encontrar. Introducción a los dibujos de la construcción ES

8 Sección 1.1.3 – Planos estructurales
Quizás sea necesario contar con planos detallados para los seis tipos de planos si se quiere mostrar con precisión cómo se relacionan los componentes. Los planos de cimientos muestran las bases de los edificios. Describa la información presente en un plano de cimientos. Pídales a los alumnos que consulten el Plano 2 (plano de la estructura del techo) que se incluye en el paquete de planos, mientras usted habla sobre la información presente en este tipo de planos. Hable sobre los diferentes elementos de construcción que forman parte de esta estructura de apoyo y que, por ende, son parte del paquete de planos estructurales. Introducción a los dibujos de la construcción ES

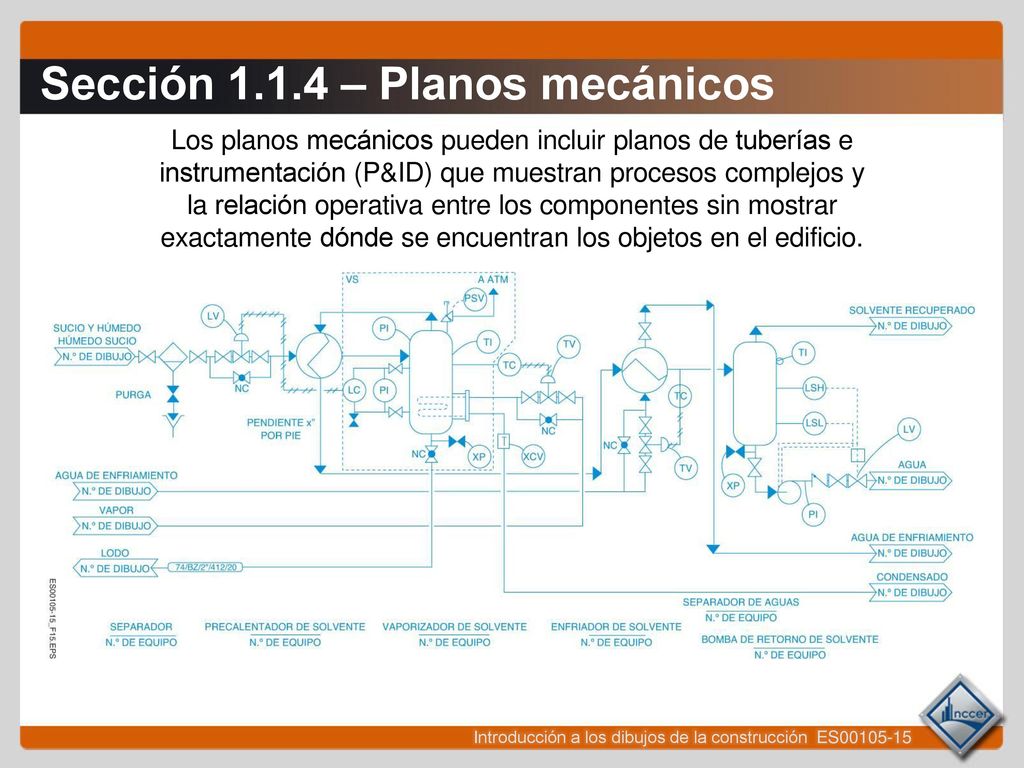

9 Sección 1.1.4 – Planos mecánicos
Los planos mecánicos pueden incluir planos de tuberías e instrumentación (P&ID) que muestran procesos complejos y la relación operativa entre los componentes sin mostrar exactamente dónde se encuentran los objetos en el edificio. Explique el fin de los planos mecánicos. Repase la información incluida en la leyenda y en la lista de abreviaturas de un plano mecánico. Explique el fin y el contenido de un plano de tuberías e instrumentación (P&ID). Explique que no se dibujan a escala y que no indican las direcciones de la brújula. Hable sobre el tipo de información que brinda un plano de climatización. Presente los planos de climatización y hable sobre la información que incluyen. Hable sobre la información proporcionada por un plano de detalle mecánico. Introducción a los dibujos de la construcción ES

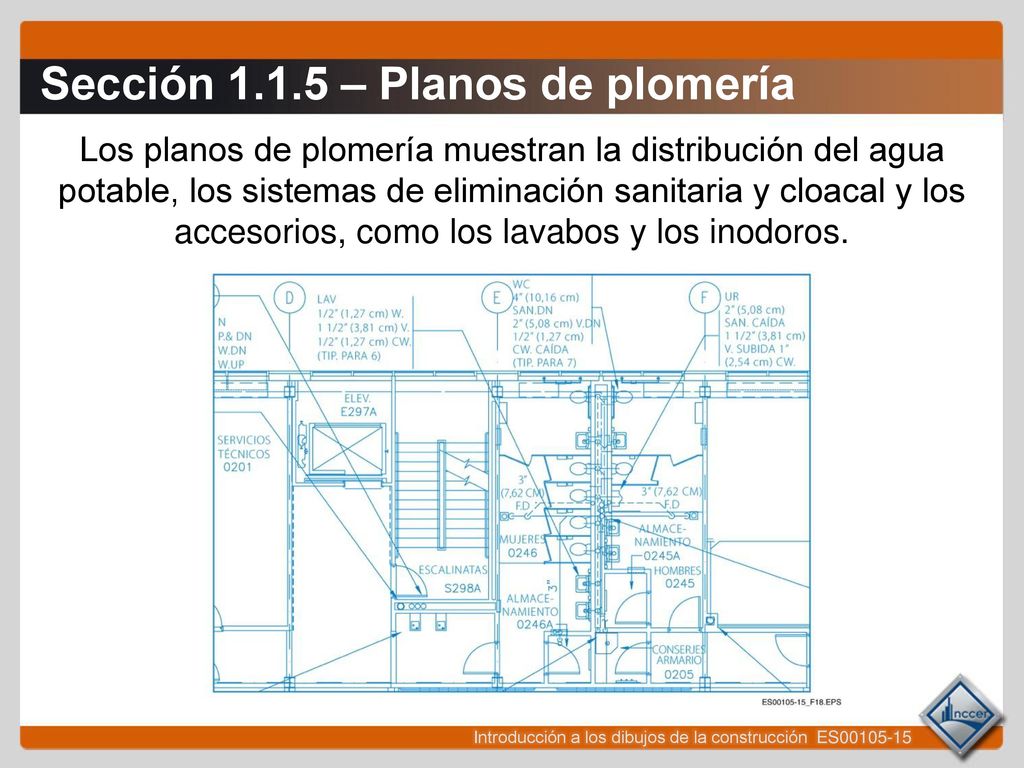

10 Sección 1.1.5 – Planos de plomería
Los planos de plomería muestran la distribución del agua potable, los sistemas de eliminación sanitaria y cloacal y los accesorios, como los lavabos y los inodoros. Hable sobre la información presente en un plano de tuberías. Explique cómo funcionan los planos isométricos de tuberías junto con otros planos de tuberías. Introducción a los dibujos de la construcción ES

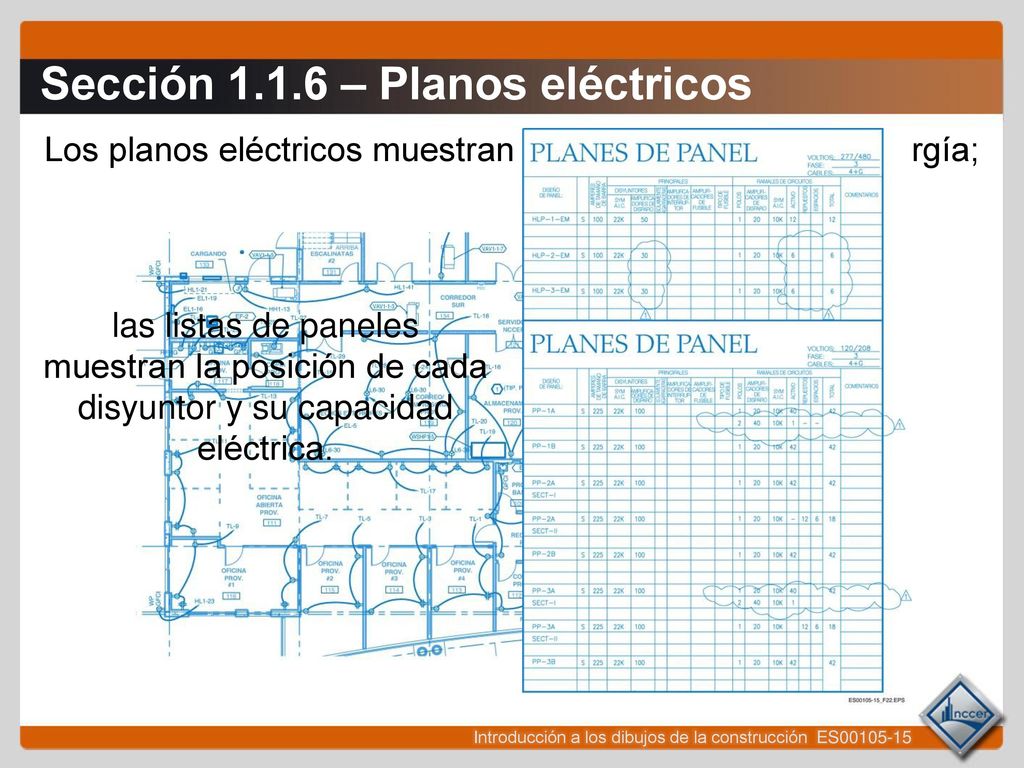

11 Sección 1.1.6 – Planos eléctricos
Los planos eléctricos muestran cómo se distribuye la energía; las listas de paneles muestran la posición de cada disyuntor y su capacidad eléctrica. Describa los contenidos de los planos eléctricos. Explique cuándo se utilizan planos separados y describa su nivel de detalle. Indique la información incluida en las notas generales. Use las figuras para mostrar la información presente en los planos de iluminación, energía y paneles. Repase la información incluida en la leyenda y en la lista de abreviaturas de un plano eléctrico. Introducción a los dibujos de la construcción ES

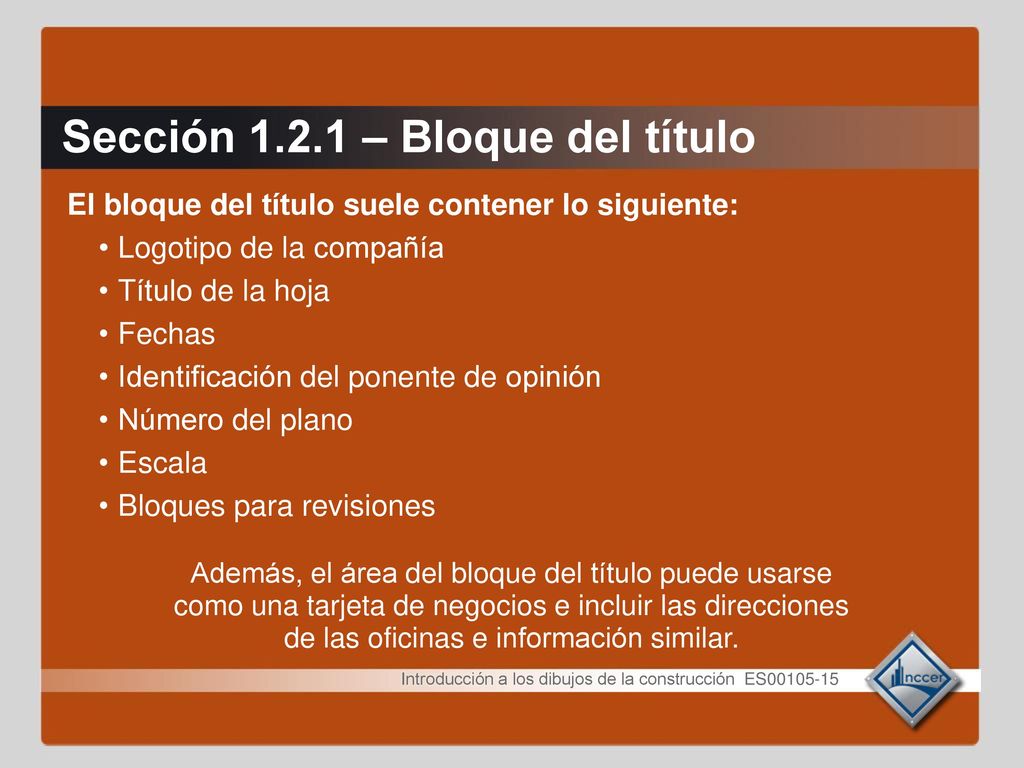

12 Sección 1.2.1 – Bloque del título
El bloque del título suele contener lo siguiente: Logotipo de la compañía Título de la hoja Fechas Identificación del ponente de opinión Número del plano Escala Bloques para revisiones   Además, el área del bloque del título puede usarse como una tarjeta de negocios e incluir las direcciones de las oficinas e información similar. Indique la ubicación del bloque de título y qué incluye. Repase los contenidos de un bloque de título típico. Indique que los bloques de título pueden variar según la empresa. Introducción a los dibujos de la construcción ES

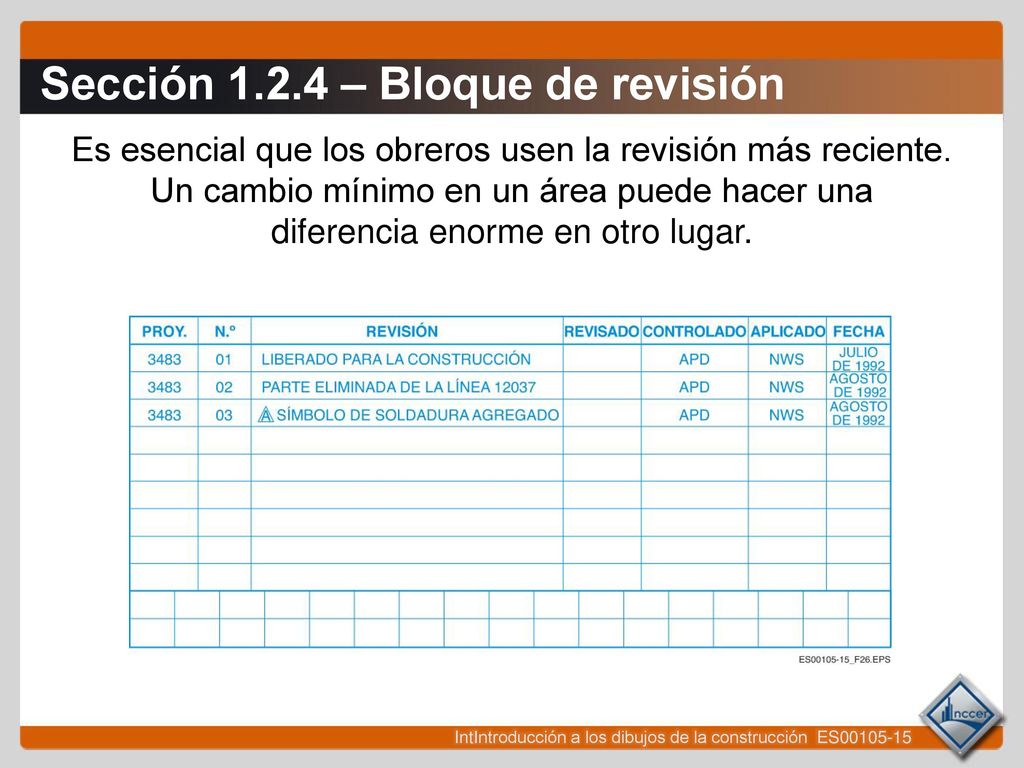

13 Sección 1.2.4 – Bloque de revisión
Es esencial que los obreros usen la revisión más reciente. Un cambio mínimo en un área puede hacer una diferencia enorme en otro lugar. Hable sobre el fin de un bloque de revisión. Destaque que siempre se debe utilizar la revisión actual. Pídales a los alumnos que proporcionen ejemplos de cómo puede afectar el proyecto utilizar una revisión anterior. IntIntroducción a los dibujos de la construcción ES

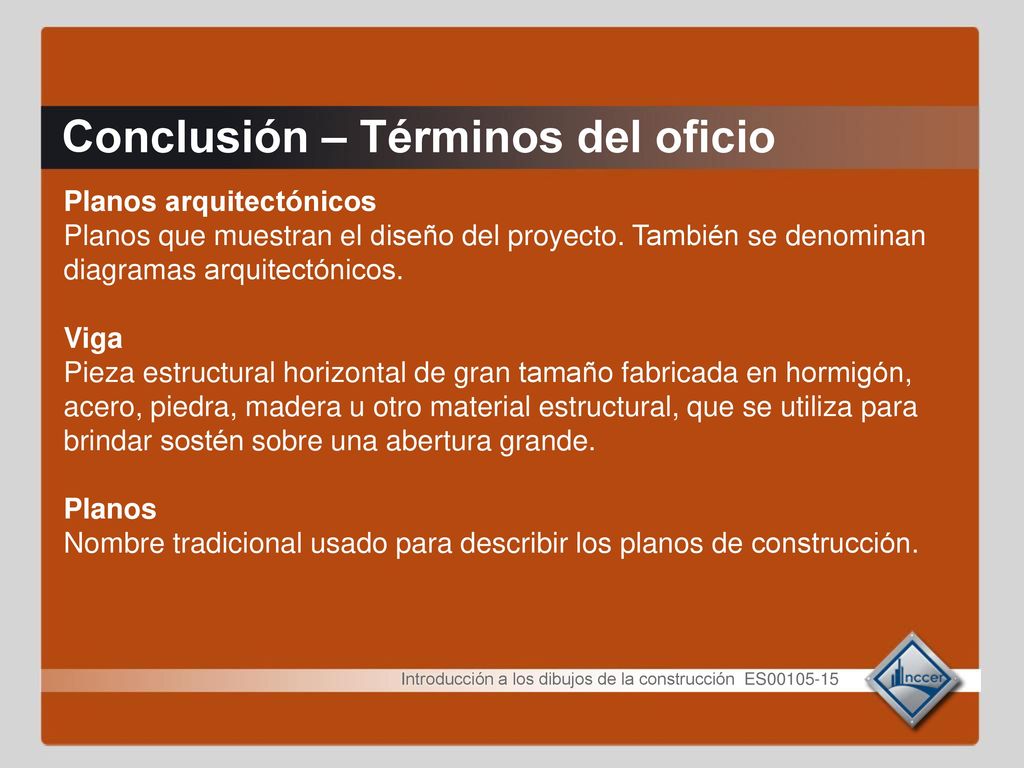

14 Conclusión – Términos del oficio
Planos arquitectónicos Planos que muestran el diseño del proyecto. También se denominan diagramas arquitectónicos. Viga Pieza estructural horizontal de gran tamaño fabricada en hormigón, acero, piedra, madera u otro material estructural, que se utiliza para brindar sostén sobre una abertura grande. Planos Nombre tradicional usado para describir los planos de construcción. Repase los Términos claves del oficio que se estudiaron en esta sesión. Cada definición aparecerá en una diapositiva de PowerPoint®. Pídales a los alumnos que proporcionen el término correcto para cada definición. Los términos aparecerán uno por vez a medida que adelanta la presentación. Introducción a los dibujos de la construcción ES

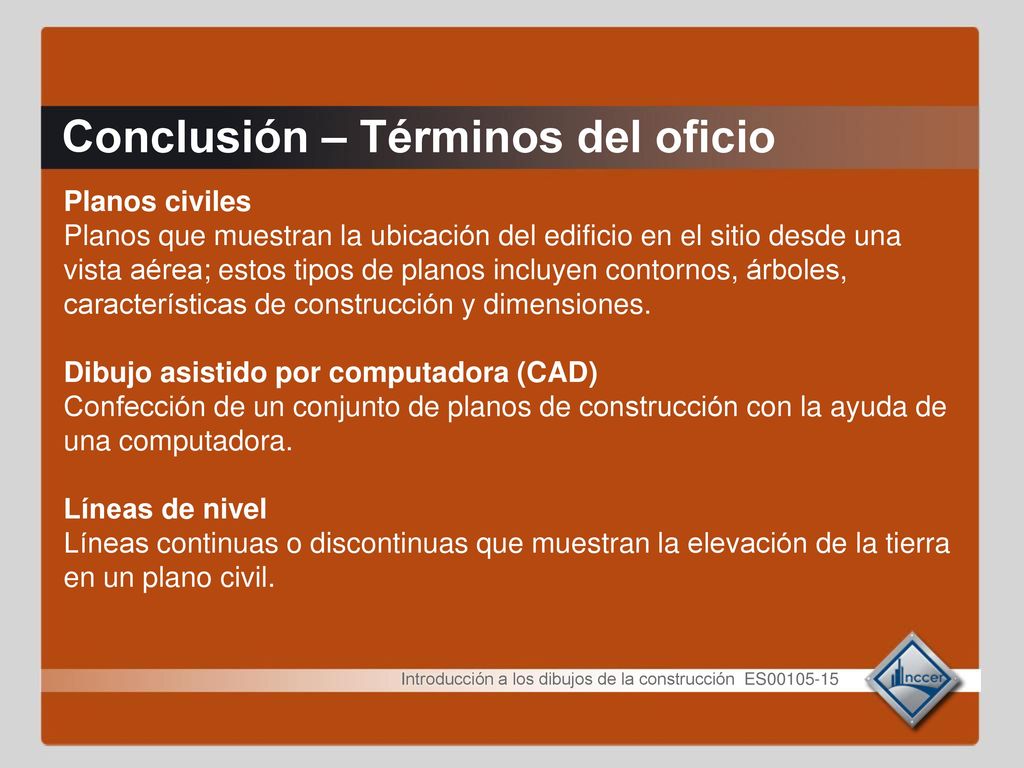

15 Conclusión – Términos del oficio
Planos civiles  Planos que muestran la ubicación del edificio en el sitio desde una vista aérea; estos tipos de planos incluyen contornos, árboles, características de construcción y dimensiones. Dibujo asistido por computadora (CAD) Confección de un conjunto de planos de construcción con la ayuda de una computadora. Líneas de nivel Líneas continuas o discontinuas que muestran la elevación de la tierra en un plano civil. Repase los Términos claves del oficio que se estudiaron en esta sesión. Cada definición aparecerá en una diapositiva de PowerPoint®. Pídales a los alumnos que proporcionen el término correcto para cada definición. Los términos aparecerán uno por vez a medida que adelanta la presentación. Introducción a los dibujos de la construcción ES

16 Conclusión – Términos del oficio
Planos detallados Vistas ampliadas de una parte de un plano que se utilizan para mostrar un área de manera más clara. Planos eléctricos Planos realizados por ingenieros que muestran toda la red de alimentación y distribución de energía eléctrica. Elevación (EL) Altura sobre el nivel del mar u otra superficie definida, generalmente expresada en pies o metros. Repase los Términos claves del oficio que se estudiaron en esta sesión. Cada definición aparecerá en una diapositiva de PowerPoint®. Pídales a los alumnos que proporcionen el término correcto para cada definición. Los términos aparecerán uno por vez a medida que adelanta la presentación. Introducción a los dibujos de la construcción ES

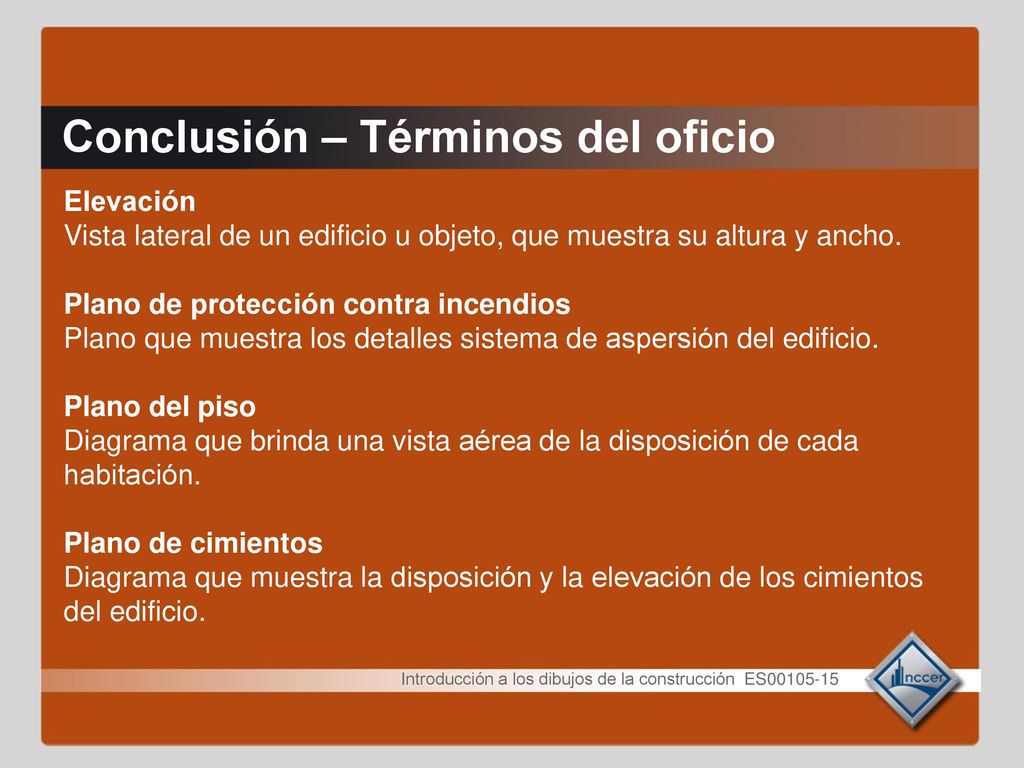

17 Conclusión – Términos del oficio
Elevación Vista lateral de un edificio u objeto, que muestra su altura y ancho. Plano de protección contra incendios Plano que muestra los detalles sistema de aspersión del edificio. Plano del piso Diagrama que brinda una vista aérea de la disposición de cada habitación. Plano de cimientos Diagrama que muestra la disposición y la elevación de los cimientos del edificio. Repase los Términos claves del oficio que se estudiaron en esta sesión. Cada definición aparecerá en una diapositiva de PowerPoint®. Pídales a los alumnos que proporcionen el término correcto para cada definición. Los términos aparecerán uno por vez a medida que adelanta la presentación. Introducción a los dibujos de la construcción ES

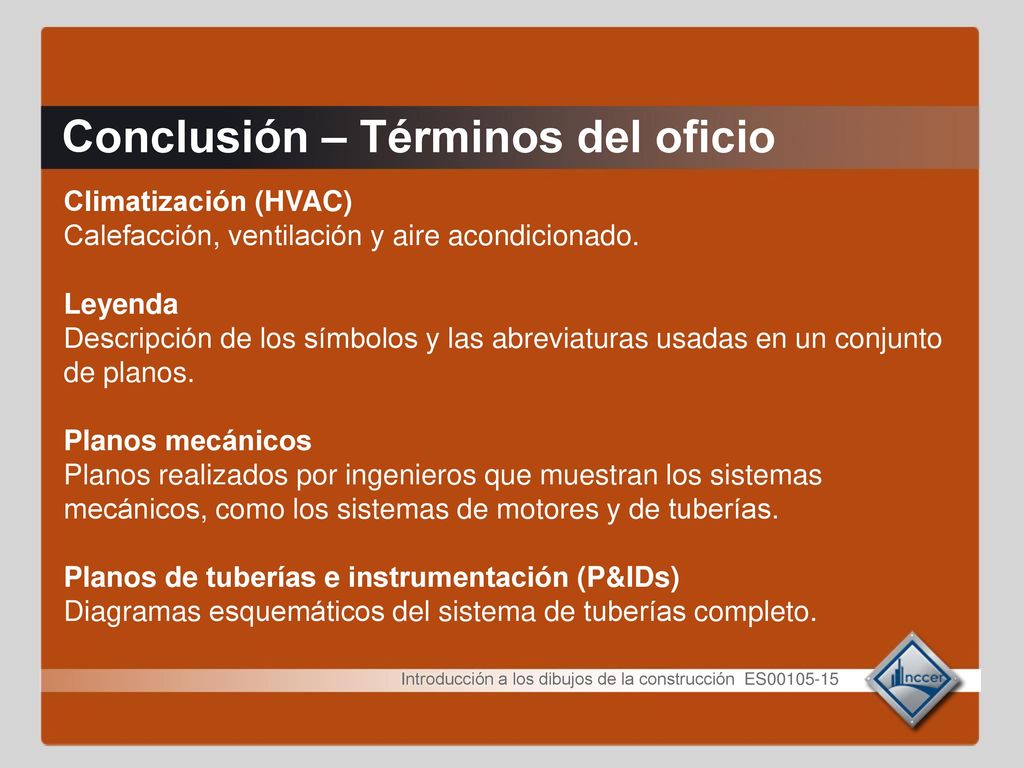

18 Conclusión – Términos del oficio
Climatización (HVAC) Calefacción, ventilación y aire acondicionado. Leyenda Descripción de los símbolos y las abreviaturas usadas en un conjunto de planos. Planos mecánicos Planos realizados por ingenieros que muestran los sistemas mecánicos, como los sistemas de motores y de tuberías. Planos de tuberías e instrumentación (P&IDs) Diagramas esquemáticos del sistema de tuberías completo. Repase los Términos claves del oficio que se estudiaron en esta sesión. Cada definición aparecerá en una diapositiva de PowerPoint®. Pídales a los alumnos que proporcionen el término correcto para cada definición. Los términos aparecerán uno por vez a medida que adelanta la presentación. Introducción a los dibujos de la construcción ES

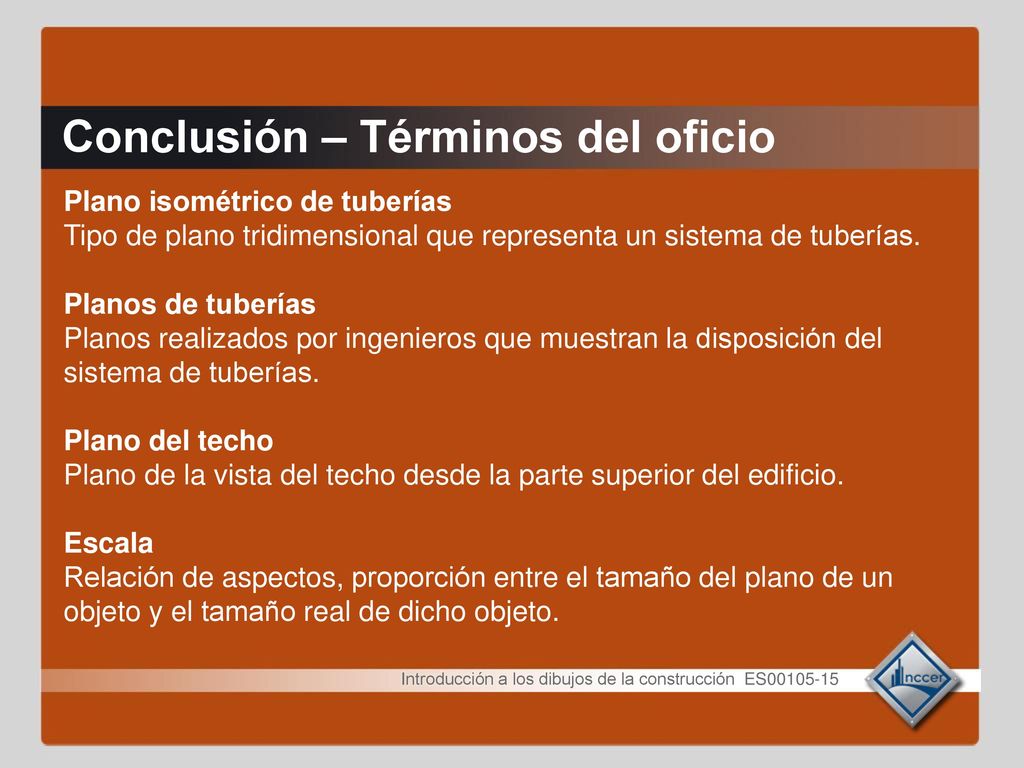

19 Conclusión – Términos del oficio
Plano isométrico de tuberías Tipo de plano tridimensional que representa un sistema de tuberías. Planos de tuberías Planos realizados por ingenieros que muestran la disposición del sistema de tuberías. Plano del techo Plano de la vista del techo desde la parte superior del edificio. Escala Relación de aspectos, proporción entre el tamaño del plano de un objeto y el tamaño real de dicho objeto. Repase los Términos claves del oficio que se estudiaron en esta sesión. Cada definición aparecerá en una diapositiva de PowerPoint®. Pídales a los alumnos que proporcionen el término correcto para cada definición. Los términos aparecerán uno por vez a medida que adelanta la presentación. Introducción a los dibujos de la construcción ES

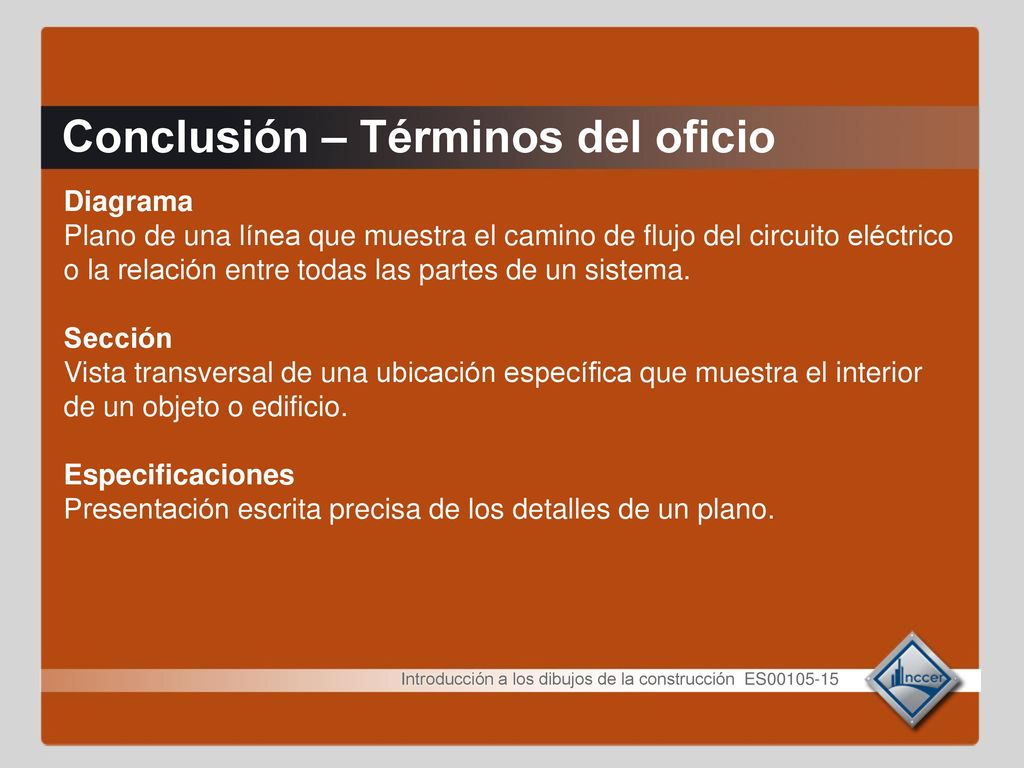

20 Conclusión – Términos del oficio
Diagrama Plano de una línea que muestra el camino de flujo del circuito eléctrico o la relación entre todas las partes de un sistema. Sección Vista transversal de una ubicación específica que muestra el interior de un objeto o edificio. Especificaciones Presentación escrita precisa de los detalles de un plano. Repase los Términos claves del oficio que se estudiaron en esta sesión. Cada definición aparecerá en una diapositiva de PowerPoint®. Pídales a los alumnos que proporcionen el término correcto para cada definición. Los términos aparecerán uno por vez a medida que adelanta la presentación. Introducción a los dibujos de la construcción ES

21 Conclusión – Términos del oficio
Planos estructurales Conjunto de planos realizados por ingenieros usados para respaldar el diseño arquitectónico. Símbolo Dibujo que representa un material o un componente en un plano. Bloque del título Parte de la hoja de un plano que incluye información general sobre el proyecto. Repase los Términos claves del oficio que se estudiaron en esta sesión. Cada definición aparecerá en una diapositiva de PowerPoint®. Pídales a los alumnos que proporcionen el término correcto para cada definición. Los términos aparecerán uno por vez a medida que adelanta la presentación. Introducción a los dibujos de la construcción ES

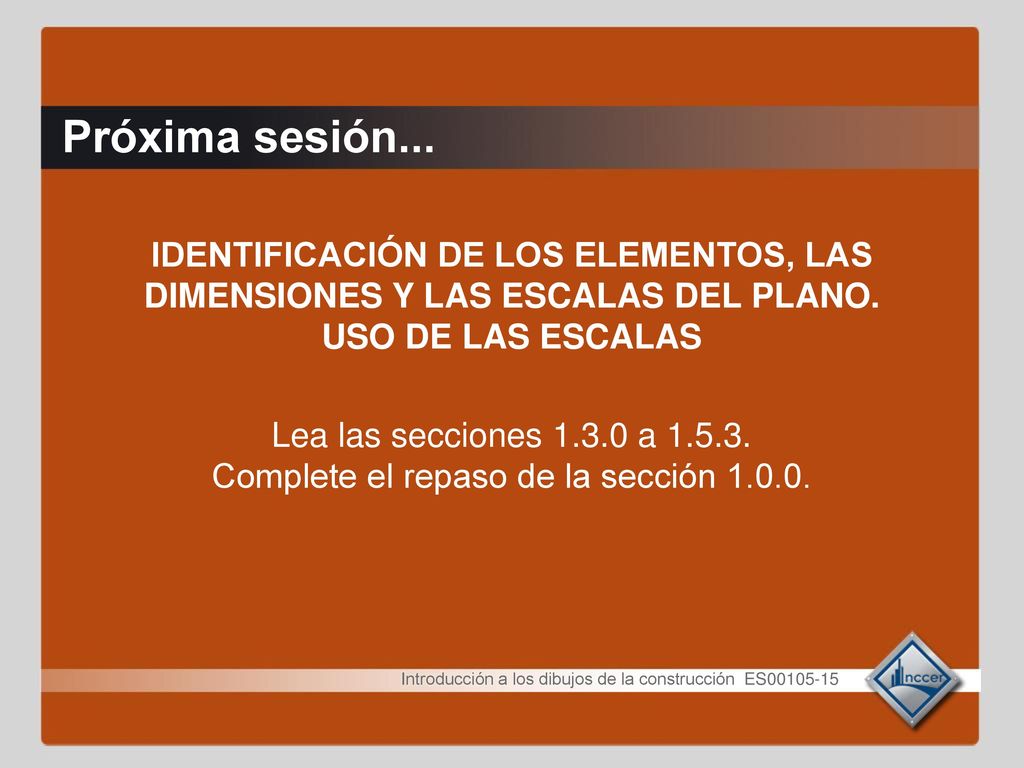

22 Próxima sesión... IDENTIFICACIÓN DE LOS ELEMENTOS, LAS DIMENSIONES Y LAS ESCALAS DEL PLANO. USO DE LAS ESCALAS Lea las secciones a Complete el repaso de la sección Haga clic para agregar notas Introducción a los dibujos de la construcción ES
