1 DIBUJO TÉCNICO

2 TABLERO DE DIBUJO. Es una mesa con superficie completamente lisa, es de madera o metal. El tablero es generalmente flotante; es decir que se puede regular la inclinación. O si son simples, la regla T se apoya sobre un lado de la mesa.

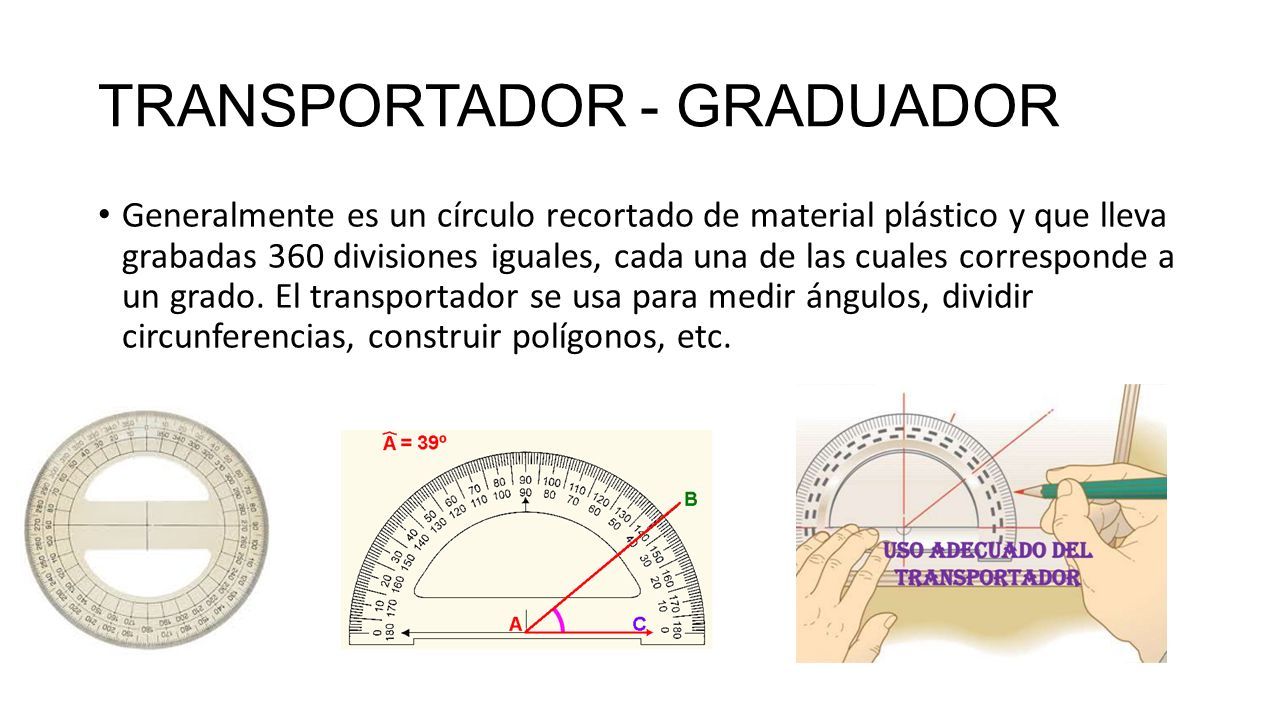

3 TRANSPORTADOR - GRADUADOR Generalmente es un círculo recortado de material plástico y que lleva grabadas 360 divisiones iguales, cada una de las cuales corresponde a un grado. El transportador se usa para medir ángulos, dividir circunferencias, construir polígonos, etc.

4 REGLA “T”. Instrumento de madera o plástico que sirve para trazar líneas horizontales, verticales y para apoyar las escuadras. Cuando se usa la regla “T” se debe apoyar firmemente la cabeza del instrumento contra el borde de la mesa o tablero que lo guía.

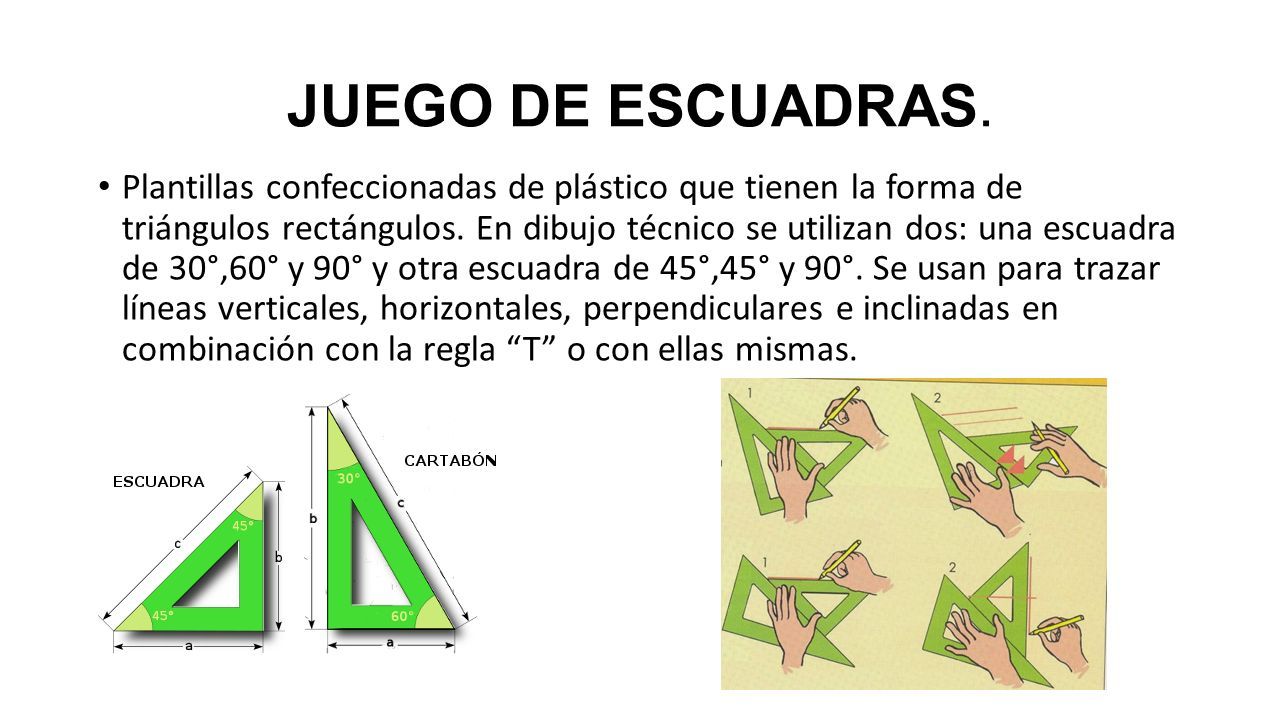

5 JUEGO DE ESCUADRAS. Plantillas confeccionadas de plástico que tienen la forma de triángulos rectángulos. En dibujo técnico se utilizan dos: una escuadra de 30°,60° y 90° y otra escuadra de 45°,45° y 90°. Se usan para trazar líneas verticales, horizontales, perpendiculares e inclinadas en combinación con la regla “T” o con ellas mismas.

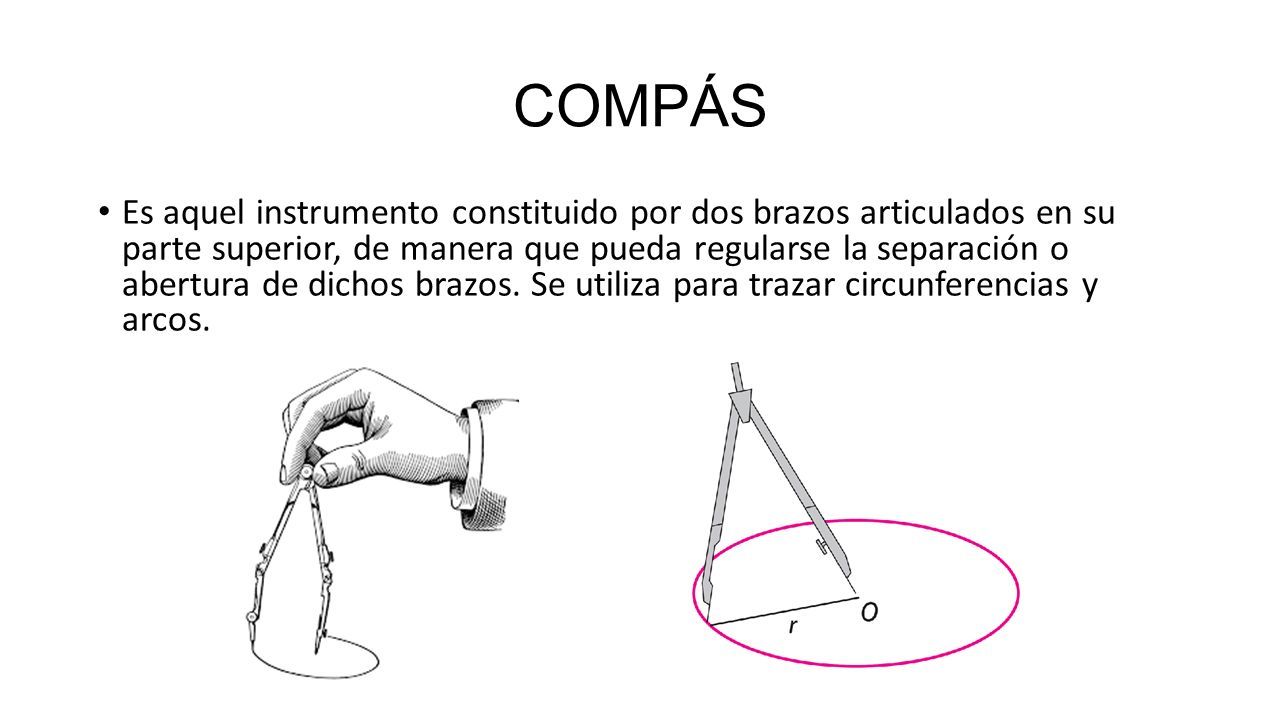

6 COMPÁS Es aquel instrumento constituido por dos brazos articulados en su parte superior, de manera que pueda regularse la separación o abertura de dichos brazos. Se utiliza para trazar circunferencias y arcos.

7 LÁPIZ. Puede ser de forma redonda o hexagonal. Para dibujar se prefiere el de forma hexagonal: así se evita que ruede con facilidad por el tablero y resulta fácil girarlo durante el trazado. Los lápices se clasifican según la dureza de la mina. El dibujante ha de escoger con cuidado la mina adecuada a la clase de dibujo que haya de realizar. La dureza de la mina suele indicarse con números y/o letras.

8 FORMATOS DE HOJAS. Son tamaños normalizados de láminas de papel que se usan en el dibujo técnico según el sistema DIN (milímetros). Todos los formatos tendrán forma de rectángulo y se pueden utilizar en posición vertical y horizontal según sea el caso. Se seleccionan según las dimensiones de la pieza a representar.

9
