TODO LO QUE DEBE SABER SOBRE SISTEMA LIVIANO

Presentación del tema: "TODO LO QUE DEBE SABER SOBRE SISTEMA LIVIANO"— Transcripción de la presentación:

1

2 TODO LO QUE DEBE SABER SOBRE SISTEMA LIVIANO
PRESENTACIÓN TODO LO QUE DEBE SABER SOBRE SISTEMA LIVIANO 08 / 09 / 2016

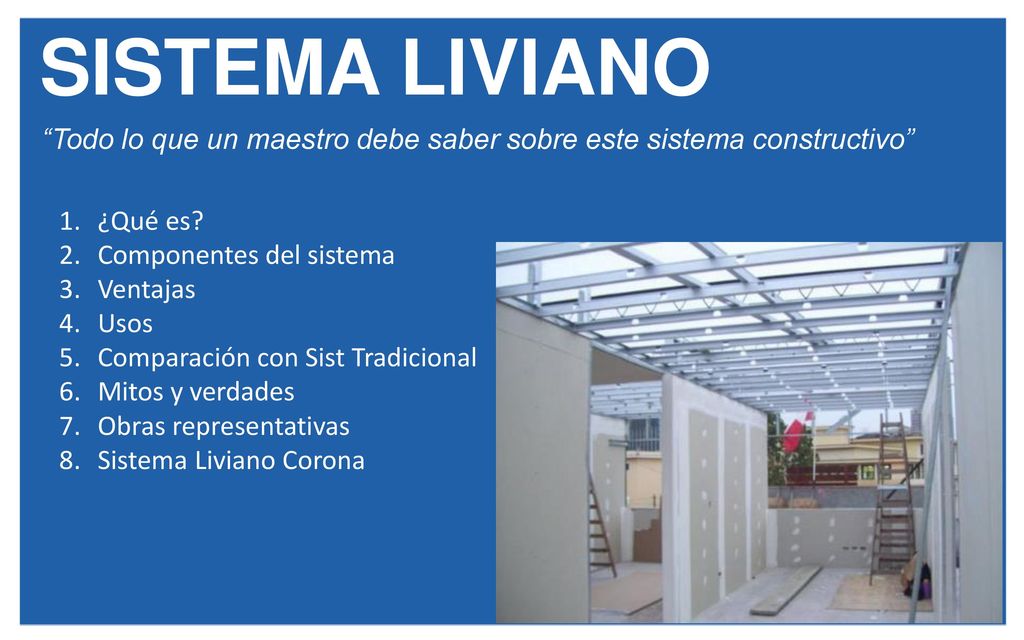

3 “Todo lo que un maestro debe saber sobre este sistema constructivo”
SISTEMA LIVIANO “Todo lo que un maestro debe saber sobre este sistema constructivo” ¿Qué es? Componentes del sistema Ventajas Usos Comparación con Sist Tradicional Mitos y verdades Obras representativas Sistema Liviano Corona

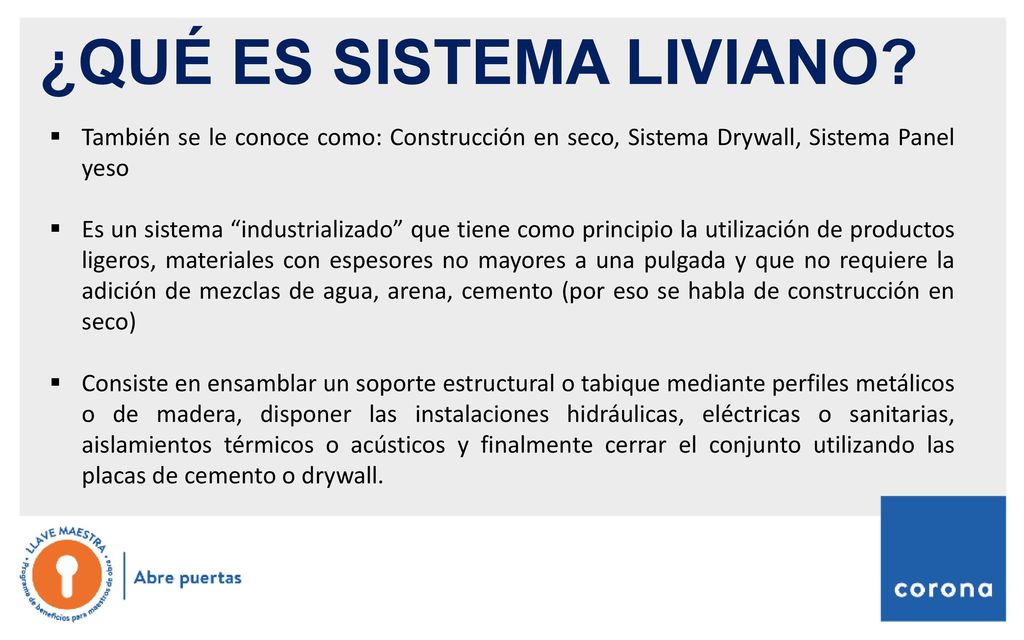

4 ¿QUÉ ES SISTEMA LIVIANO?
También se le conoce como: Construcción en seco, Sistema Drywall, Sistema Panel yeso Es un sistema “industrializado” que tiene como principio la utilización de productos ligeros, materiales con espesores no mayores a una pulgada y que no requiere la adición de mezclas de agua, arena, cemento (por eso se habla de construcción en seco) Consiste en ensamblar un soporte estructural o tabique mediante perfiles metálicos o de madera, disponer las instalaciones hidráulicas, eléctricas o sanitarias, aislamientos térmicos o acústicos y finalmente cerrar el conjunto utilizando las placas de cemento o drywall.

5 ¿QUÉ ES SISTEMA LIVIANO?
La construcción en seco sustituye con elementos secos o prefabricados, la mayor cantidad de componentes húmedos que tradicionalmente conforman una obra, tales como el hormigón armado, morteros, yesos, las mamposterías y todo material que condicione con su tiempo de fragüe el rápido avance de la obra. Este tipo de construcción disminuye considerablemente el escombro en obras.

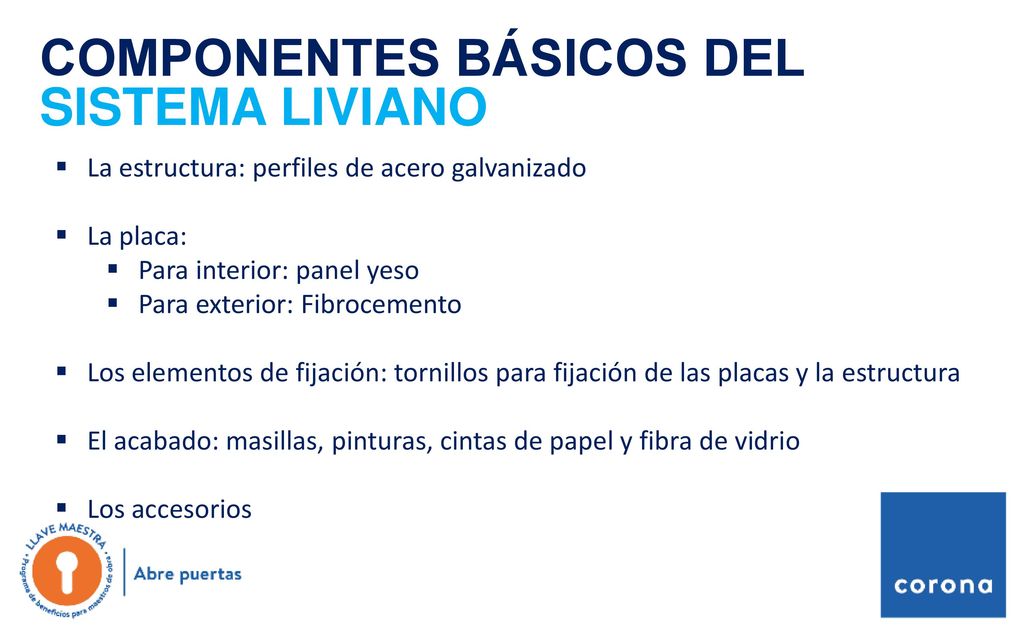

6 COMPONENTES BÁSICOS DEL SISTEMA LIVIANO
La estructura: perfiles de acero galvanizado La placa: Para interior: panel yeso Para exterior: Fibrocemento Los elementos de fijación: tornillos para fijación de las placas y la estructura El acabado: masillas, pinturas, cintas de papel y fibra de vidrio Los accesorios

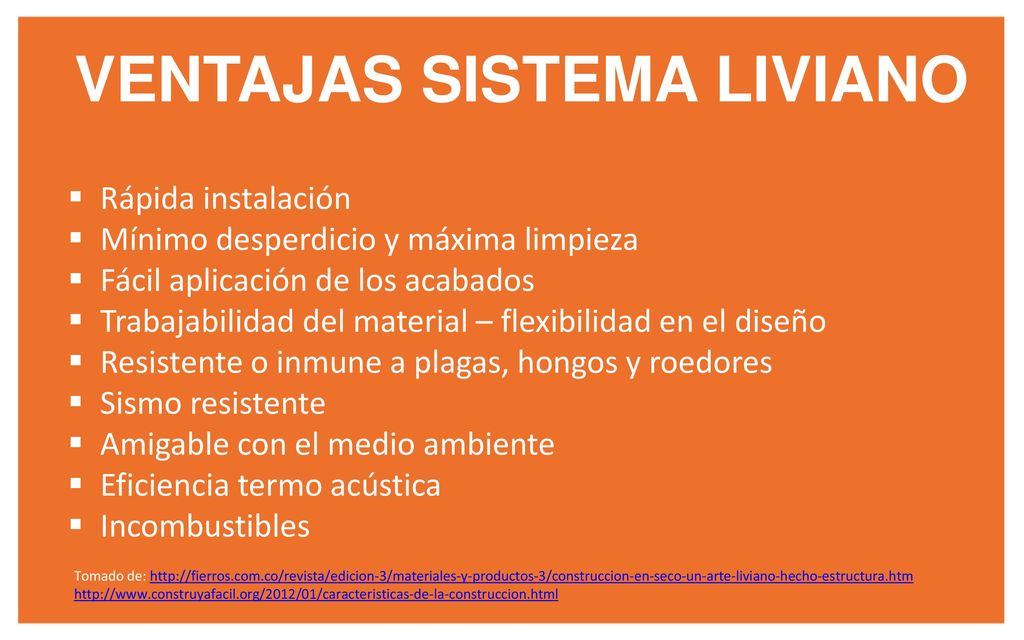

7 VENTAJAS SISTEMA LIVIANO
Rápida instalación Mínimo desperdicio y máxima limpieza Fácil aplicación de los acabados Trabajabilidad del material – flexibilidad en el diseño Resistente o inmune a plagas, hongos y roedores Sismo resistente Amigable con el medio ambiente Eficiencia termo acústica Incombustibles Tomado de:

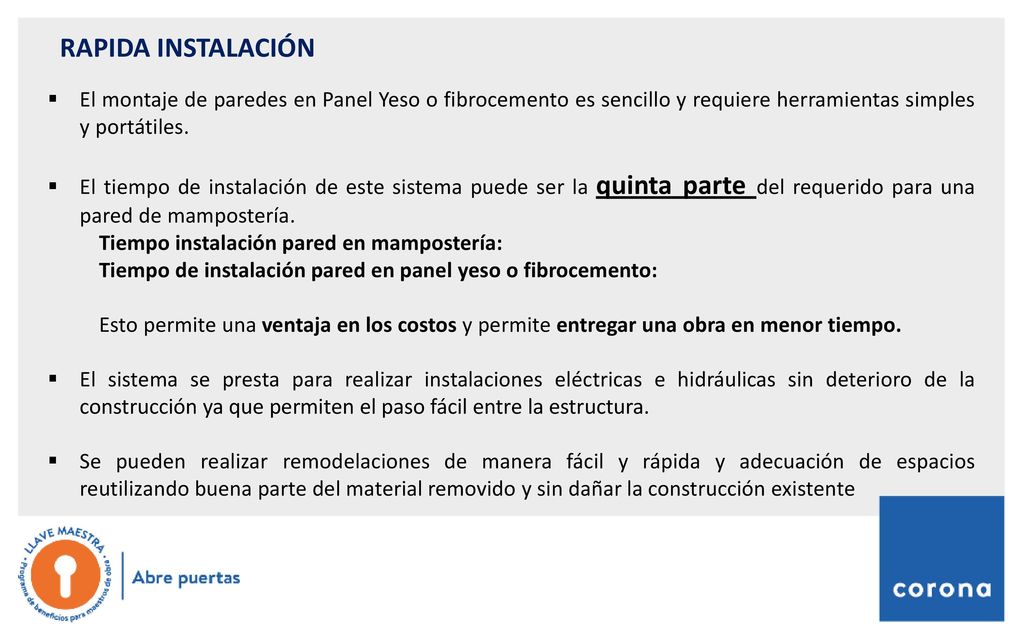

8 RAPIDA INSTALACIÓN El montaje de paredes en Panel Yeso o fibrocemento es sencillo y requiere herramientas simples y portátiles.   El tiempo de instalación de este sistema puede ser la quinta parte del requerido para una pared de mampostería. Tiempo instalación pared en mampostería: Tiempo de instalación pared en panel yeso o fibrocemento: Esto permite una ventaja en los costos y permite entregar una obra en menor tiempo. El sistema se presta para realizar instalaciones eléctricas e hidráulicas sin deterioro de la construcción ya que permiten el paso fácil entre la estructura. Se pueden realizar remodelaciones de manera fácil y rápida y adecuación de espacios reutilizando buena parte del material removido y sin dañar la construcción existente

9 MÍNIMO DESPERDICIO MÁXIMA LIMPIEZA INCOMBUSTIBLES
La fácil planeación y control sobre los materiales disminuyen los desperdicios que generan sobrecostos, optimizando el presupuesto. Todo está medido y no hay cálculos al ojo. Ofrece un mínimo de desperdicios frente a cualquier otro sistema constructivo MÁXIMA LIMPIEZA El sistema de construcción en seco elimina la suciedad y humedades que retrasan la entrega de la obra INCOMBUSTIBLES Resistentes al fuego, no contribuyen a la propagación de llamas, ni emisión de humos en caso de una conflagración.

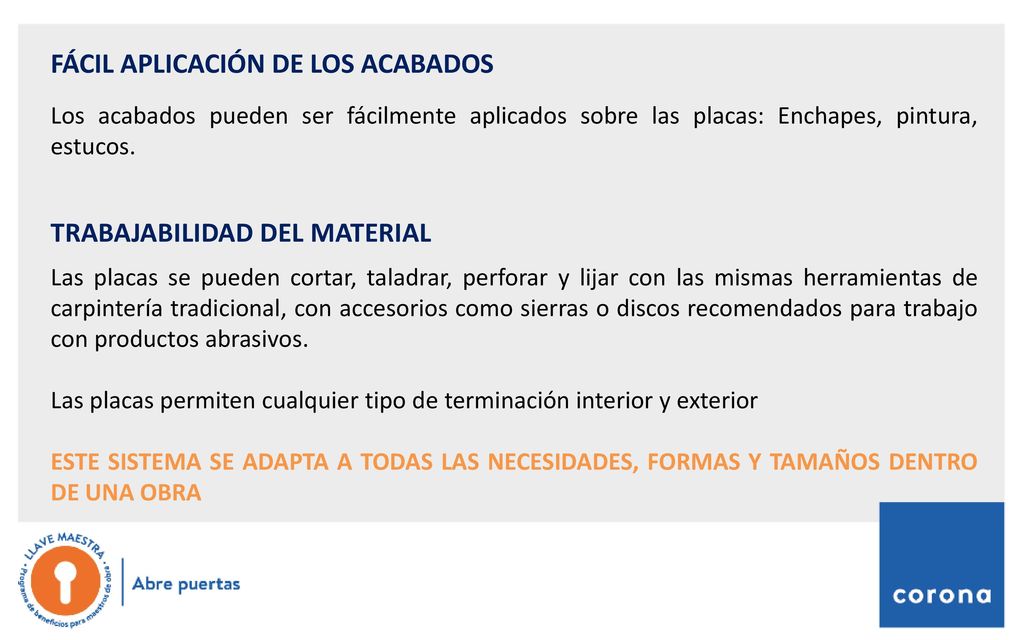

10 FÁCIL APLICACIÓN DE LOS ACABADOS
Los acabados pueden ser fácilmente aplicados sobre las placas: Enchapes, pintura, estucos. TRABAJABILIDAD DEL MATERIAL Las placas se pueden cortar, taladrar, perforar y lijar con las mismas herramientas de carpintería tradicional, con accesorios como sierras o discos recomendados para trabajo con productos abrasivos. Las placas permiten cualquier tipo de terminación interior y exterior ESTE SISTEMA SE ADAPTA A TODAS LAS NECESIDADES, FORMAS Y TAMAÑOS DENTRO DE UNA OBRA

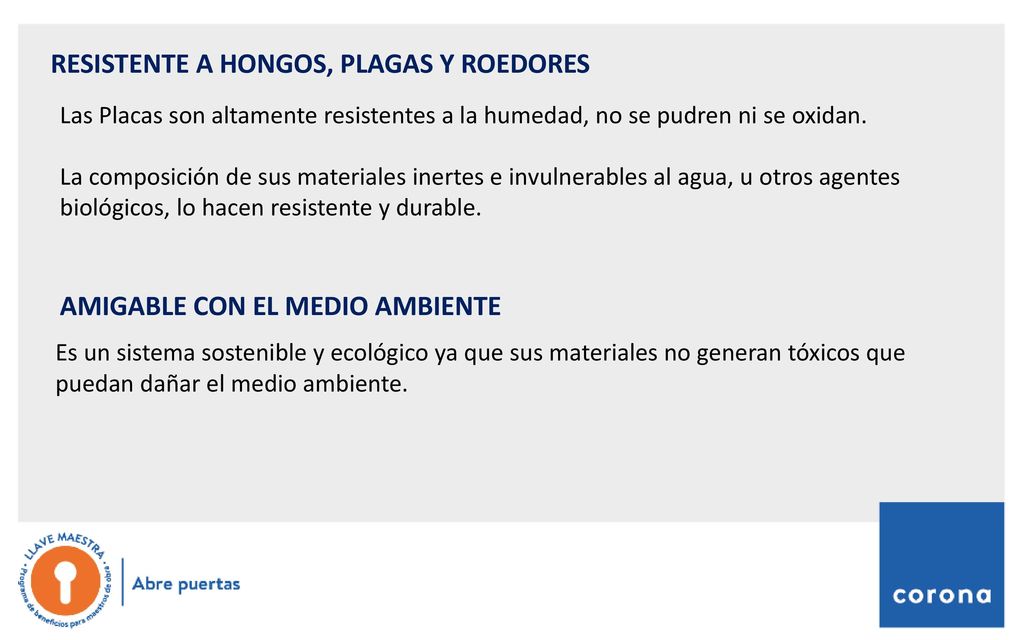

11 RESISTENTE A HONGOS, PLAGAS Y ROEDORES
Las Placas son altamente resistentes a la humedad, no se pudren ni se oxidan. La composición de sus materiales inertes e invulnerables al agua, u otros agentes biológicos, lo hacen resistente y durable. AMIGABLE CON EL MEDIO AMBIENTE Es un sistema sostenible y ecológico ya que sus materiales no generan tóxicos que puedan dañar el medio ambiente.

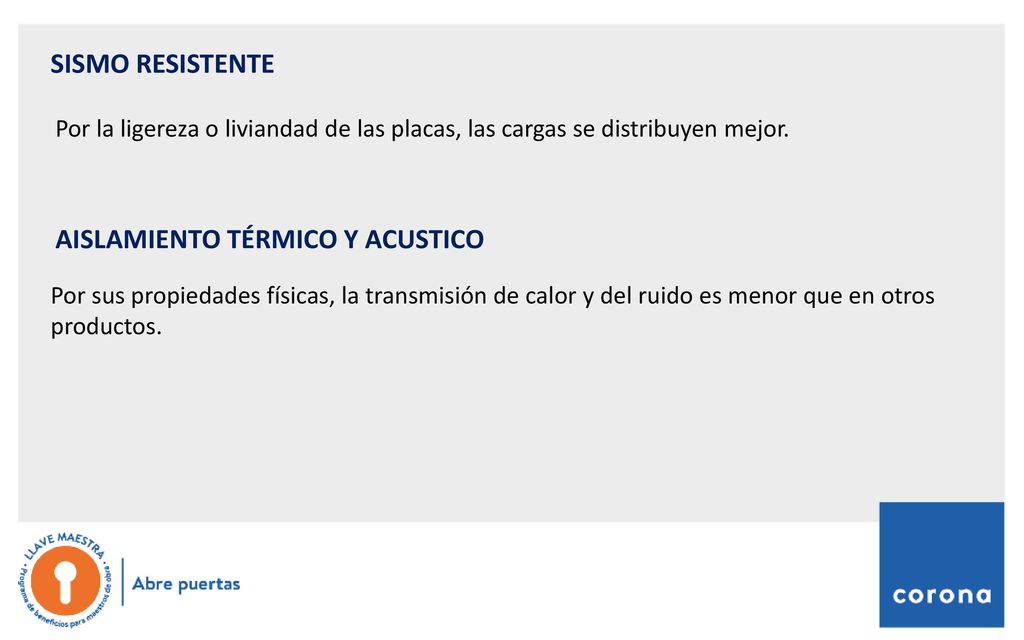

12 AISLAMIENTO TÉRMICO Y ACUSTICO
SISMO RESISTENTE Por la ligereza o liviandad de las placas, las cargas se distribuyen mejor. AISLAMIENTO TÉRMICO Y ACUSTICO Por sus propiedades físicas, la transmisión de calor y del ruido es menor que en otros productos.

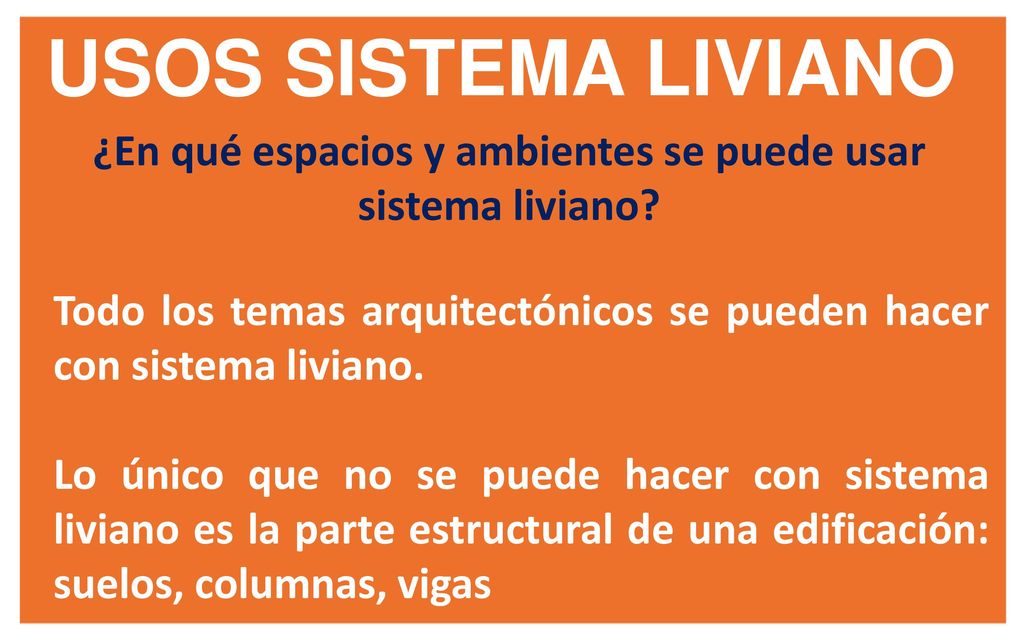

13 ¿En qué espacios y ambientes se puede usar sistema liviano?
USOS SISTEMA LIVIANO ¿En qué espacios y ambientes se puede usar sistema liviano? Todo los temas arquitectónicos se pueden hacer con sistema liviano. Lo único que no se puede hacer con sistema liviano es la parte estructural de una edificación: suelos, columnas, vigas

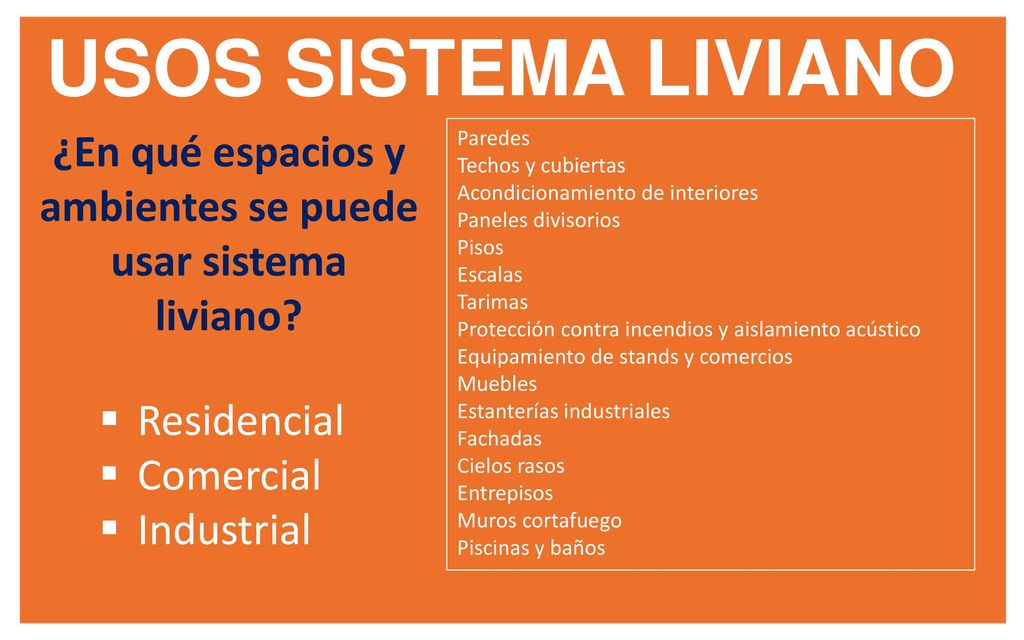

14 ¿En qué espacios y ambientes se puede usar sistema liviano?
USOS SISTEMA LIVIANO ¿En qué espacios y ambientes se puede usar sistema liviano? Paredes Techos y cubiertas Acondicionamiento de interiores Paneles divisorios Pisos Escalas Tarimas Protección contra incendios y aislamiento acústico Equipamiento de stands y comercios Muebles Estanterías industriales Fachadas Cielos rasos Entrepisos Muros cortafuego Piscinas y baños Residencial Comercial Industrial

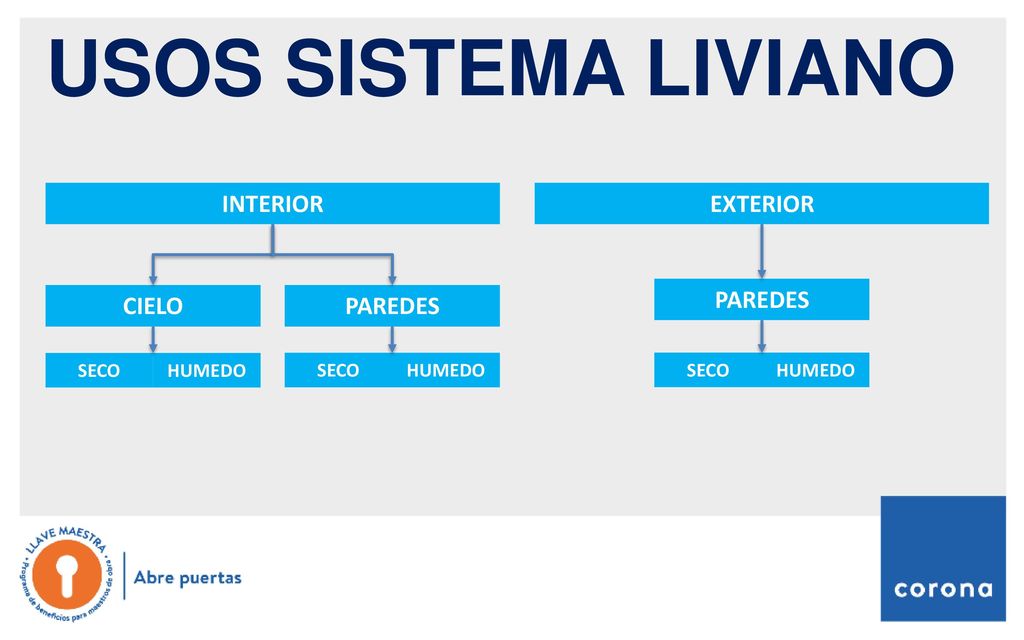

15 USOS SISTEMA LIVIANO INTERIOR EXTERIOR CIELO PAREDES PAREDES SECO
HUMEDO SECO HUMEDO SECO HUMEDO

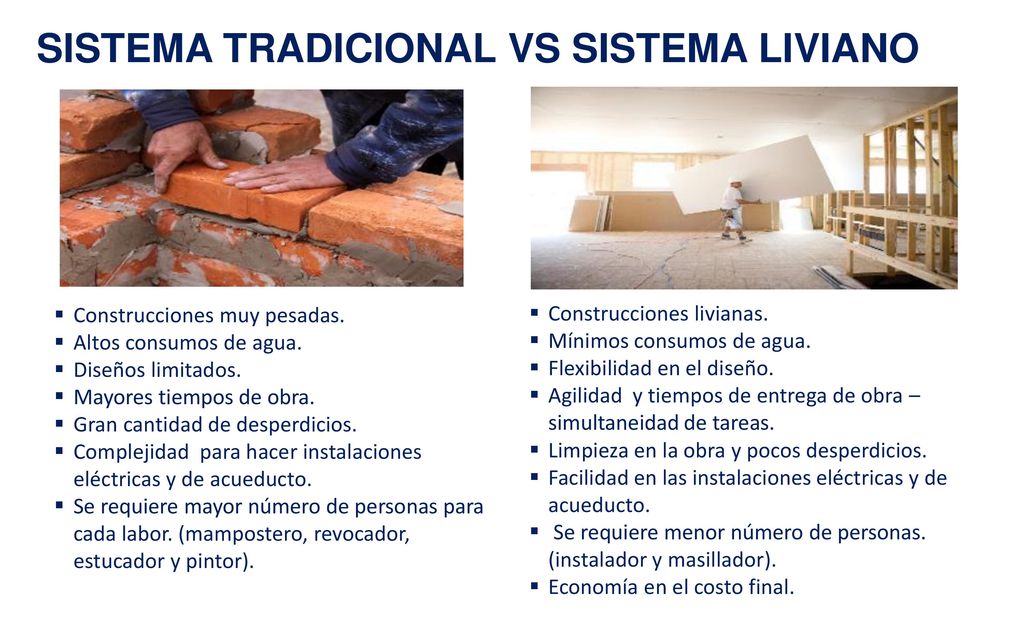

16 SISTEMA TRADICIONAL VS SISTEMA LIVIANO
Construcciones muy pesadas. Altos consumos de agua. Diseños limitados. Mayores tiempos de obra. Gran cantidad de desperdicios. Complejidad para hacer instalaciones eléctricas y de acueducto. Se requiere mayor número de personas para cada labor. (mampostero, revocador, estucador y pintor). Construcciones livianas. Mínimos consumos de agua. Flexibilidad en el diseño. Agilidad y tiempos de entrega de obra – simultaneidad de tareas. Limpieza en la obra y pocos desperdicios. Facilidad en las instalaciones eléctricas y de acueducto. Se requiere menor número de personas. (instalador y masillador). Economía en el costo final.

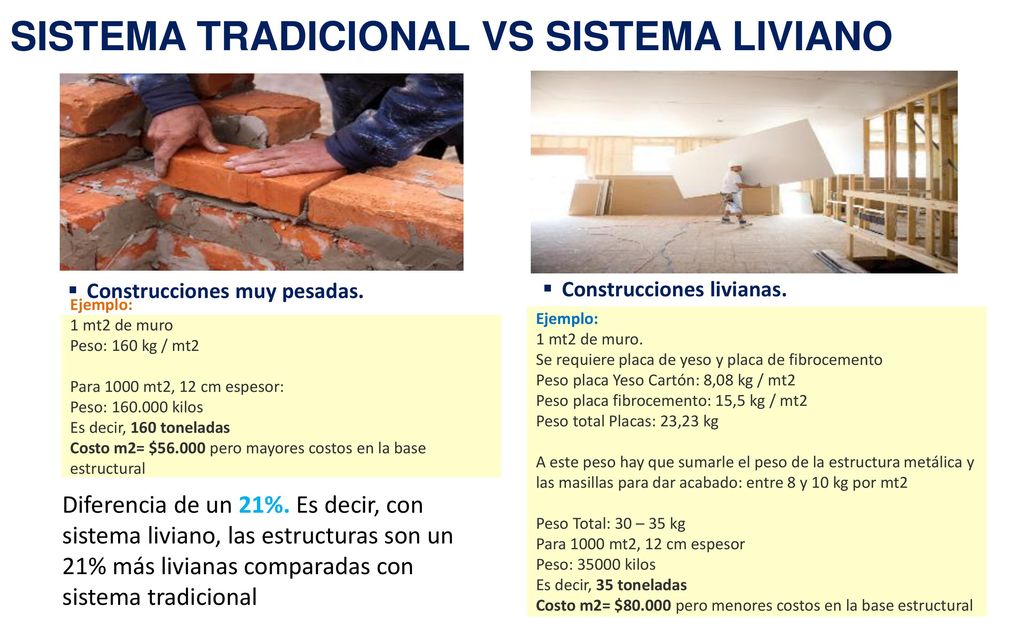

17 SISTEMA TRADICIONAL VS SISTEMA LIVIANO
Construcciones muy pesadas. Construcciones livianas. Ejemplo: 1 mt2 de muro. Se requiere placa de yeso y placa de fibrocemento Peso placa Yeso Cartón: 8,08 kg / mt2 Peso placa fibrocemento: 15,5 kg / mt2 Peso total Placas: 23,23 kg A este peso hay que sumarle el peso de la estructura metálica y las masillas para dar acabado: entre 8 y 10 kg por mt2 Peso Total: 30 – 35 kg Para 1000 mt2, 12 cm espesor Peso: kilos Es decir, 35 toneladas Costo m2= $ pero menores costos en la base estructural Ejemplo: 1 mt2 de muro Peso: 160 kg / mt2 Para 1000 mt2, 12 cm espesor: Peso: kilos Es decir, 160 toneladas Costo m2= $ pero mayores costos en la base estructural Diferencia de un 21%. Es decir, con sistema liviano, las estructuras son un 21% más livianas comparadas con sistema tradicional

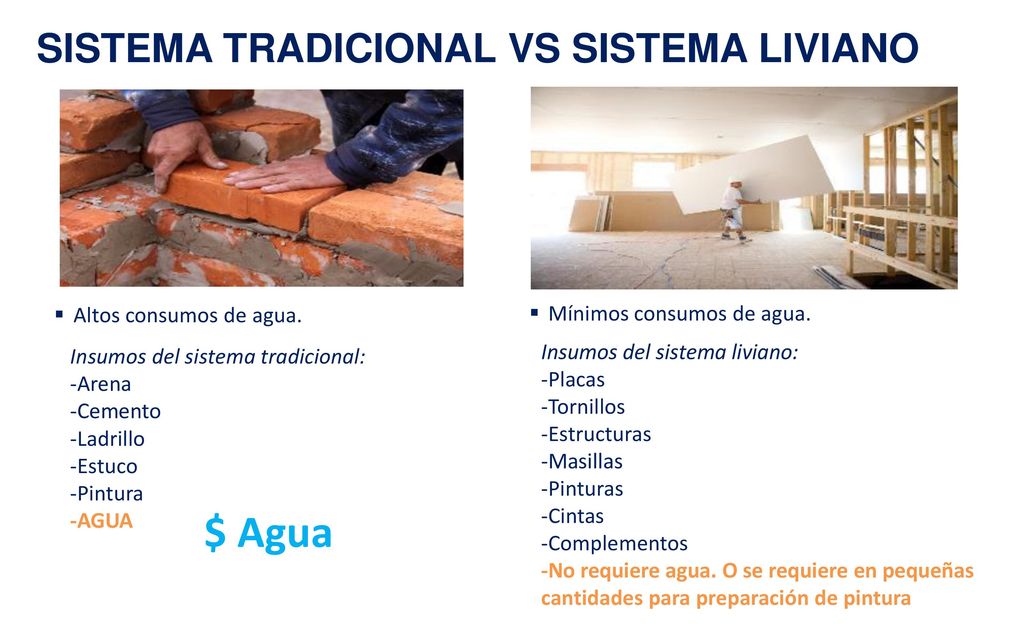

18 $ Agua SISTEMA TRADICIONAL VS SISTEMA LIVIANO Altos consumos de agua.
Mínimos consumos de agua. Insumos del sistema tradicional: -Arena -Cemento -Ladrillo -Estuco -Pintura -AGUA Insumos del sistema liviano: -Placas -Tornillos -Estructuras -Masillas -Pinturas -Cintas -Complementos -No requiere agua. O se requiere en pequeñas cantidades para preparación de pintura $ Agua

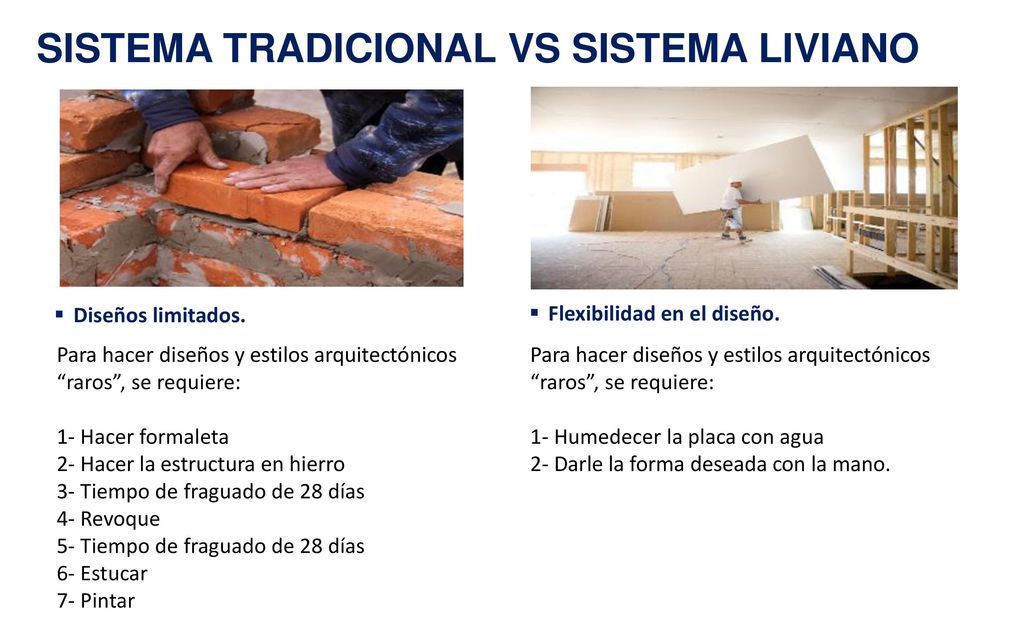

19 SISTEMA TRADICIONAL VS SISTEMA LIVIANO
Diseños limitados. Flexibilidad en el diseño. Para hacer diseños y estilos arquitectónicos “raros”, se requiere: 1- Hacer formaleta 2- Hacer la estructura en hierro 3- Tiempo de fraguado de 28 días 4- Revoque 5- Tiempo de fraguado de 28 días 6- Estucar 7- Pintar Para hacer diseños y estilos arquitectónicos “raros”, se requiere: 1- Humedecer la placa con agua 2- Darle la forma deseada con la mano.

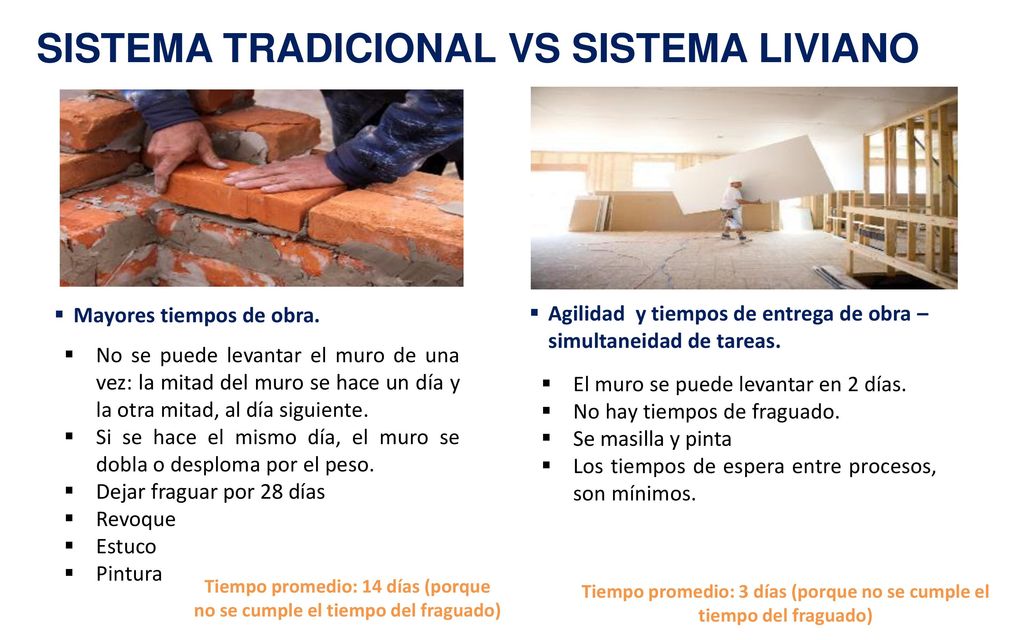

20 SISTEMA TRADICIONAL VS SISTEMA LIVIANO
Mayores tiempos de obra. Agilidad y tiempos de entrega de obra – simultaneidad de tareas. No se puede levantar el muro de una vez: la mitad del muro se hace un día y la otra mitad, al día siguiente. Si se hace el mismo día, el muro se dobla o desploma por el peso. Dejar fraguar por 28 días Revoque Estuco Pintura El muro se puede levantar en 2 días. No hay tiempos de fraguado. Se masilla y pinta Los tiempos de espera entre procesos, son mínimos. Tiempo promedio: 14 días (porque no se cumple el tiempo del fraguado) Tiempo promedio: 3 días (porque no se cumple el tiempo del fraguado)

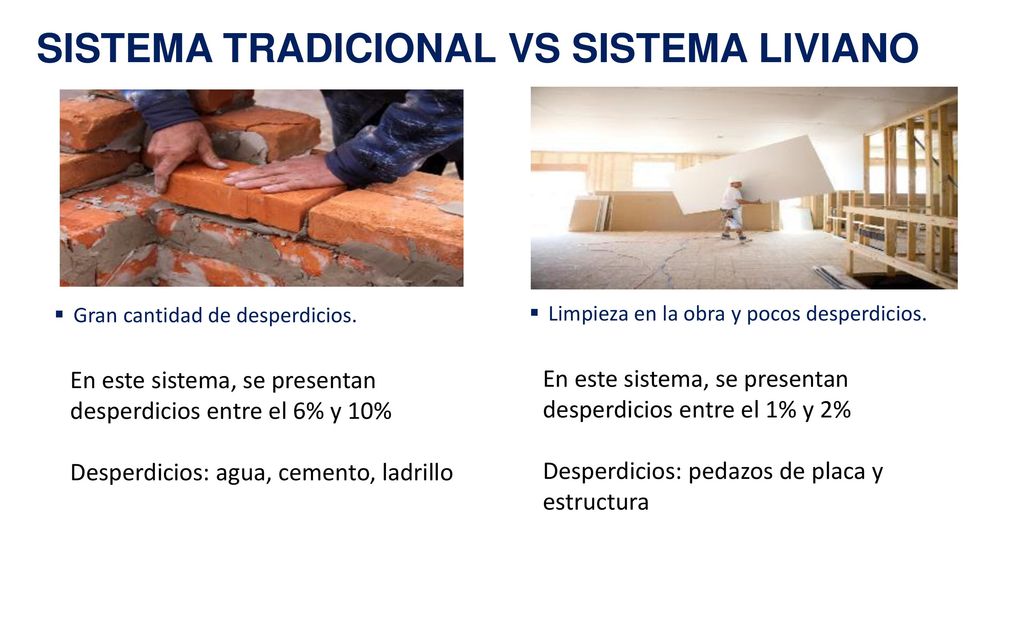

21 SISTEMA TRADICIONAL VS SISTEMA LIVIANO
Gran cantidad de desperdicios. Limpieza en la obra y pocos desperdicios. En este sistema, se presentan desperdicios entre el 6% y 10% Desperdicios: agua, cemento, ladrillo En este sistema, se presentan desperdicios entre el 1% y 2% Desperdicios: pedazos de placa y estructura

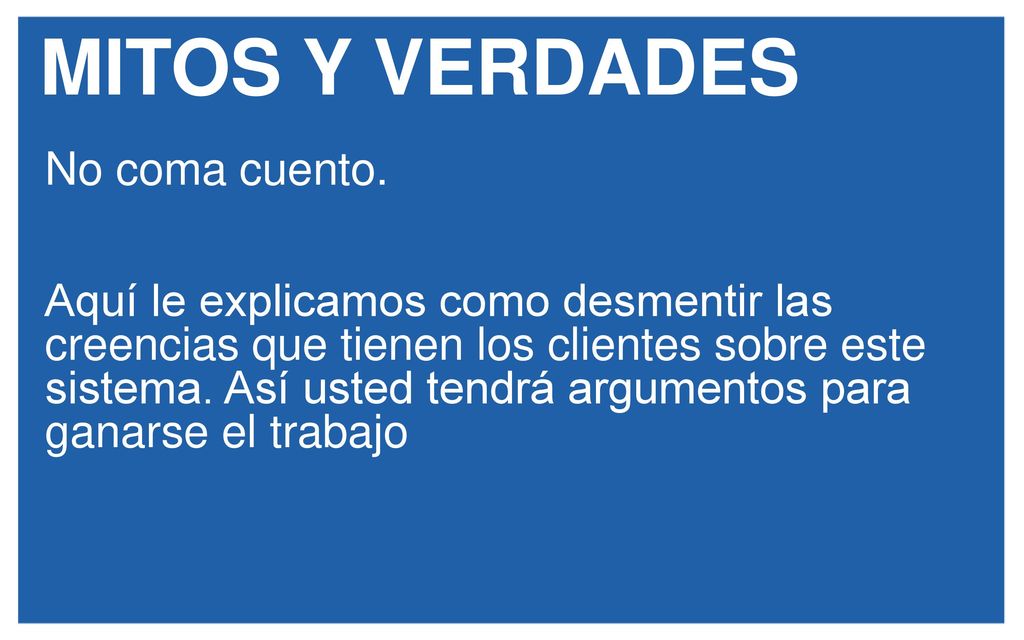

22 MITOS Y VERDADES No coma cuento.
Aquí le explicamos como desmentir las creencias que tienen los clientes sobre este sistema. Así usted tendrá argumentos para ganarse el trabajo

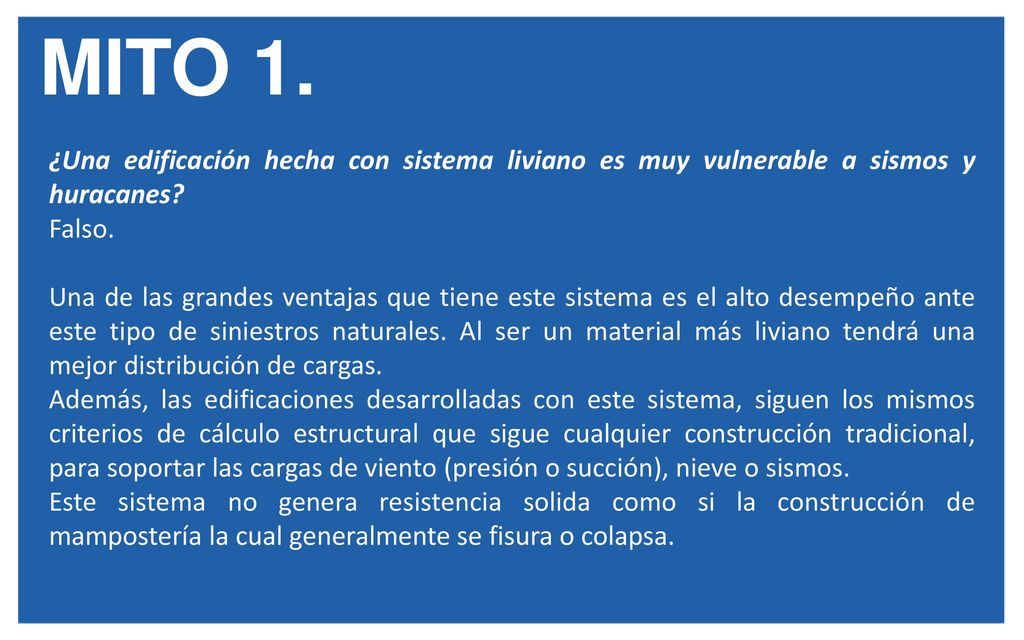

23 MITO 1. ¿Una edificación hecha con sistema liviano es muy vulnerable a sismos y huracanes? Falso. Una de las grandes ventajas que tiene este sistema es el alto desempeño ante este tipo de siniestros naturales. Al ser un material más liviano tendrá una mejor distribución de cargas. Además, las edificaciones desarrolladas con este sistema, siguen los mismos criterios de cálculo estructural que sigue cualquier construcción tradicional, para soportar las cargas de viento (presión o succión), nieve o sismos. Este sistema no genera resistencia solida como si la construcción de mampostería la cual generalmente se fisura o colapsa.

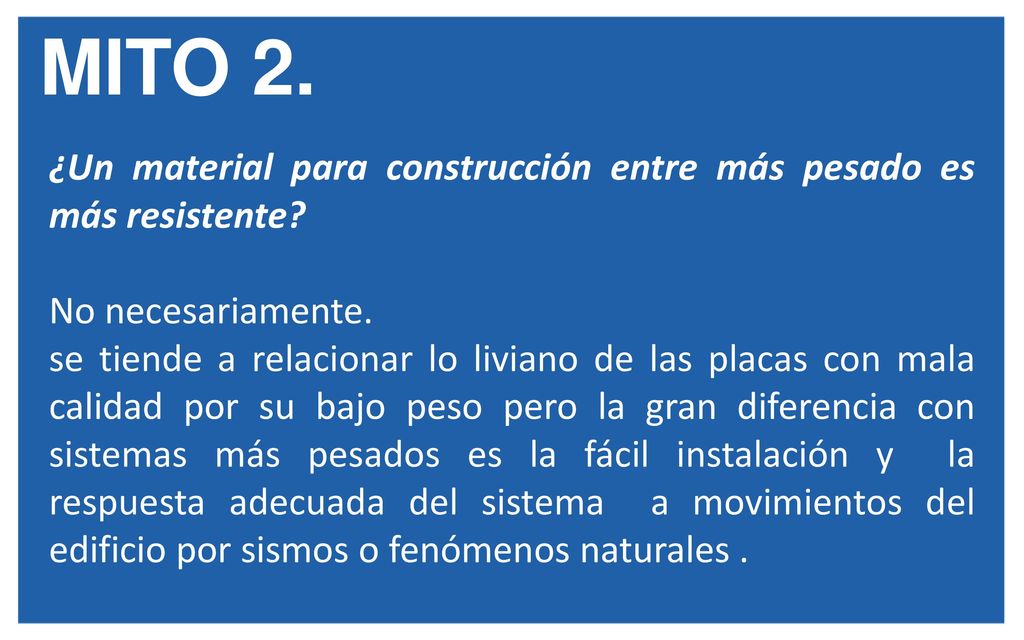

24 MITO 2. ¿Un material para construcción entre más pesado es más resistente? No necesariamente. se tiende a relacionar lo liviano de las placas con mala calidad por su bajo peso pero la gran diferencia con sistemas más pesados es la fácil instalación y la respuesta adecuada del sistema a movimientos del edificio por sismos o fenómenos naturales .

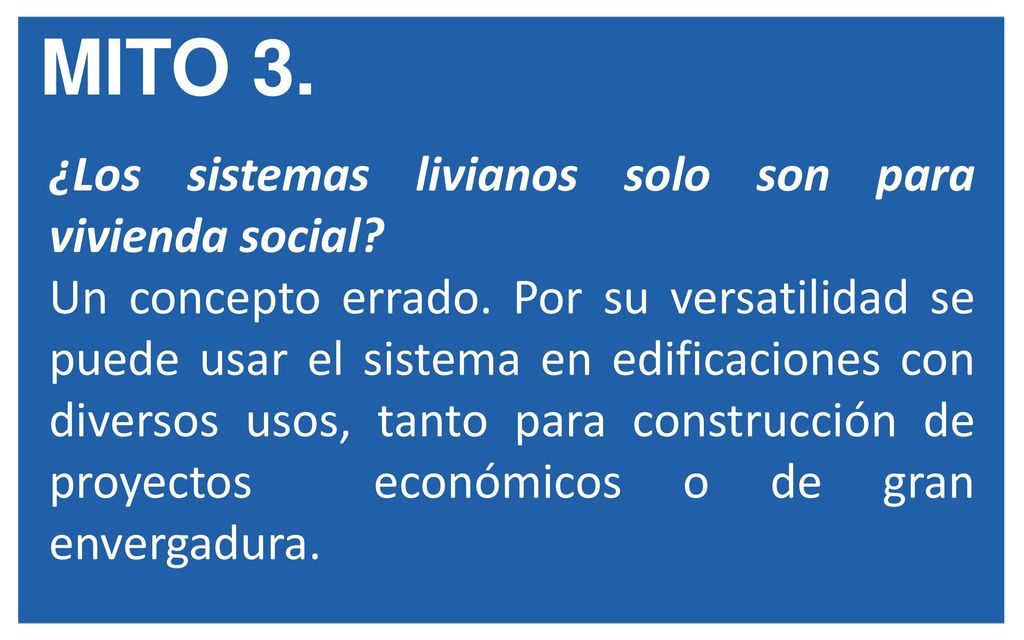

25 MITO 3. ¿Los sistemas livianos solo son para vivienda social?
Un concepto errado. Por su versatilidad se puede usar el sistema en edificaciones con diversos usos, tanto para construcción de proyectos económicos o de gran envergadura.

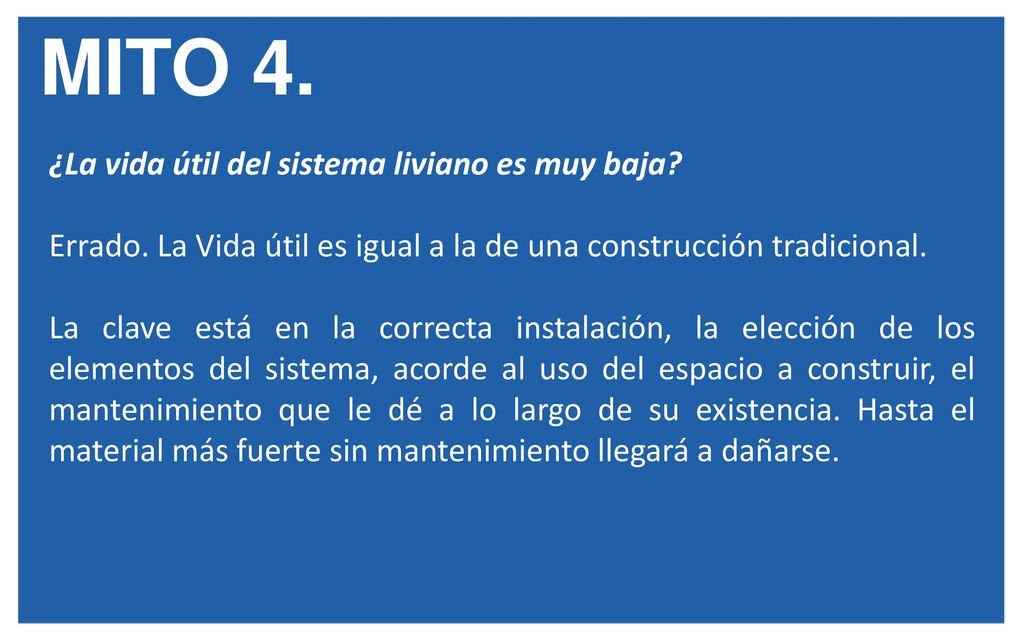

26 MITO 4. ¿La vida útil del sistema liviano es muy baja?
Errado. La Vida útil es igual a la de una construcción tradicional. La clave está en la correcta instalación, la elección de los elementos del sistema, acorde al uso del espacio a construir, el mantenimiento que le dé a lo largo de su existencia. Hasta el material más fuerte sin mantenimiento llegará a dañarse.

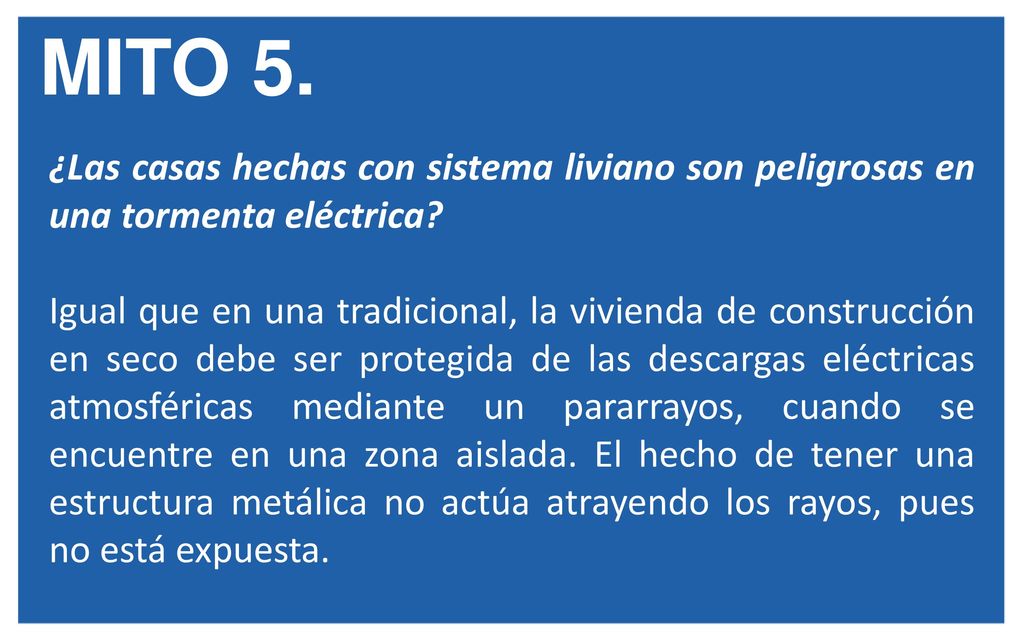

27 MITO 5. ¿Las casas hechas con sistema liviano son peligrosas en una tormenta eléctrica? Igual que en una tradicional, la vivienda de construcción en seco debe ser protegida de las descargas eléctricas atmosféricas mediante un pararrayos, cuando se encuentre en una zona aislada. El hecho de tener una estructura metálica no actúa atrayendo los rayos, pues no está expuesta.

28 MITO 6. ¿Las casas en sistema liviano no funcionan en tierra fría o muy húmeda? El sistema se adapta a cualquier tipo de clima, es muy importante tener en cuenta que las placas de fibrocemento resisten humedad e intemperie pueden ser usadas en construcción de fachadas, las placas de yeso solo deberán usarse para muros divisorios en espacios interiores sin presencia de humedad.

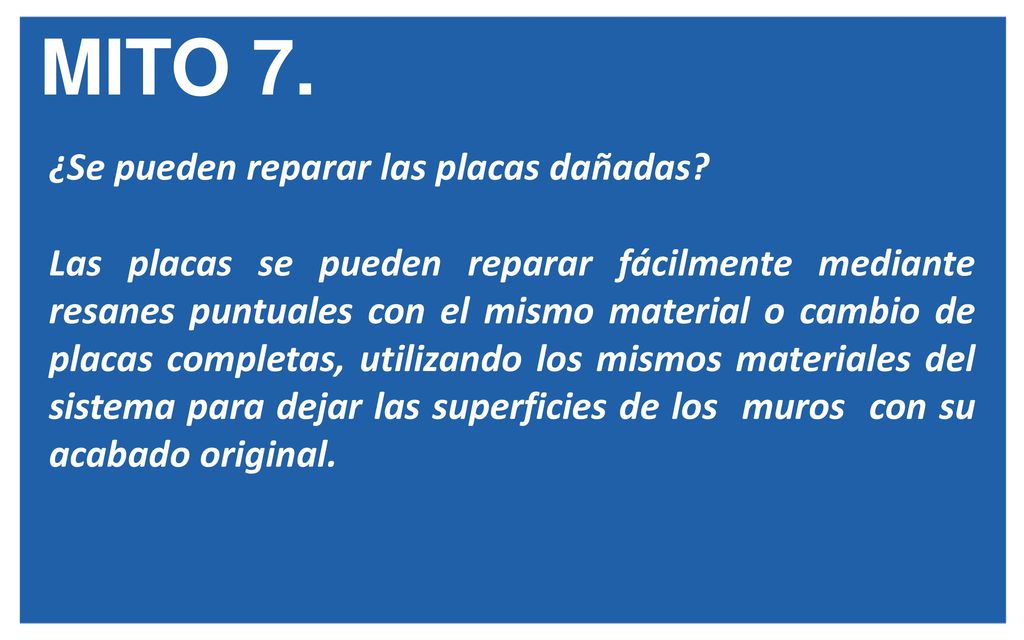

29 MITO 7. ¿Se pueden reparar las placas dañadas?
Las placas se pueden reparar fácilmente mediante resanes puntuales con el mismo material o cambio de placas completas, utilizando los mismos materiales del sistema para dejar las superficies de los muros con su acabado original.

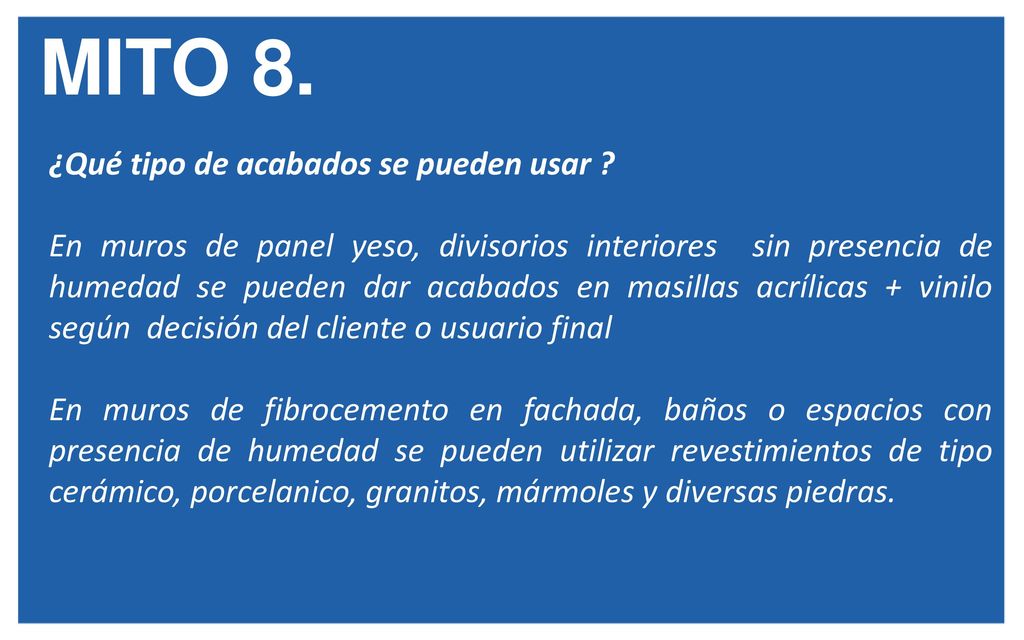

30 MITO 8. ¿Qué tipo de acabados se pueden usar ?
En muros de panel yeso, divisorios interiores sin presencia de humedad se pueden dar acabados en masillas acrílicas + vinilo según decisión del cliente o usuario final En muros de fibrocemento en fachada, baños o espacios con presencia de humedad se pueden utilizar revestimientos de tipo cerámico, porcelanico, granitos, mármoles y diversas piedras.

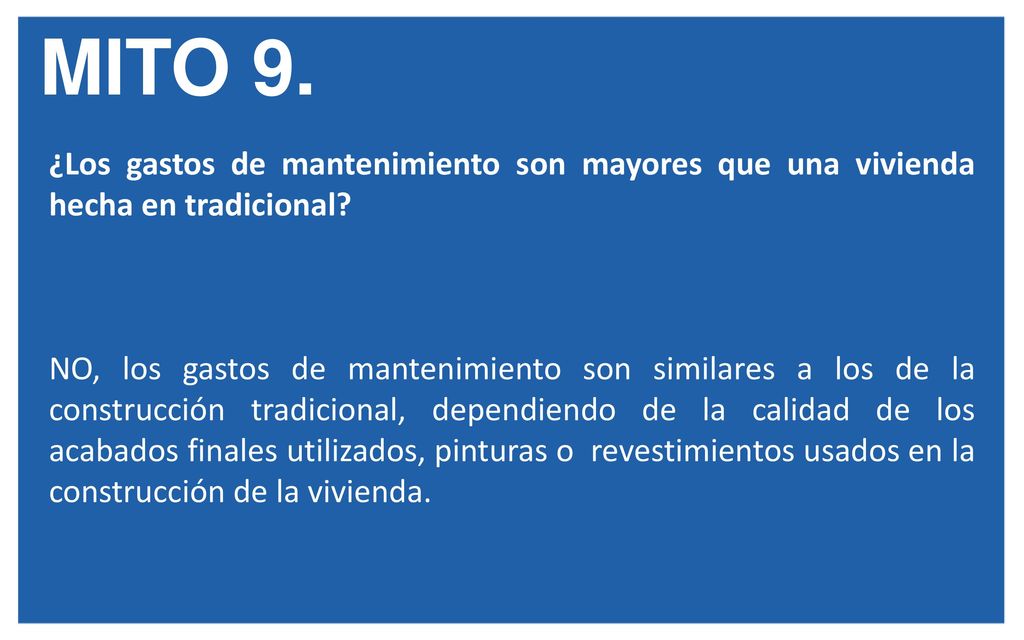

31 MITO 9. ¿Los gastos de mantenimiento son mayores que una vivienda hecha en tradicional? NO, los gastos de mantenimiento son similares a los de la construcción tradicional, dependiendo de la calidad de los acabados finales utilizados, pinturas o revestimientos usados en la construcción de la vivienda.

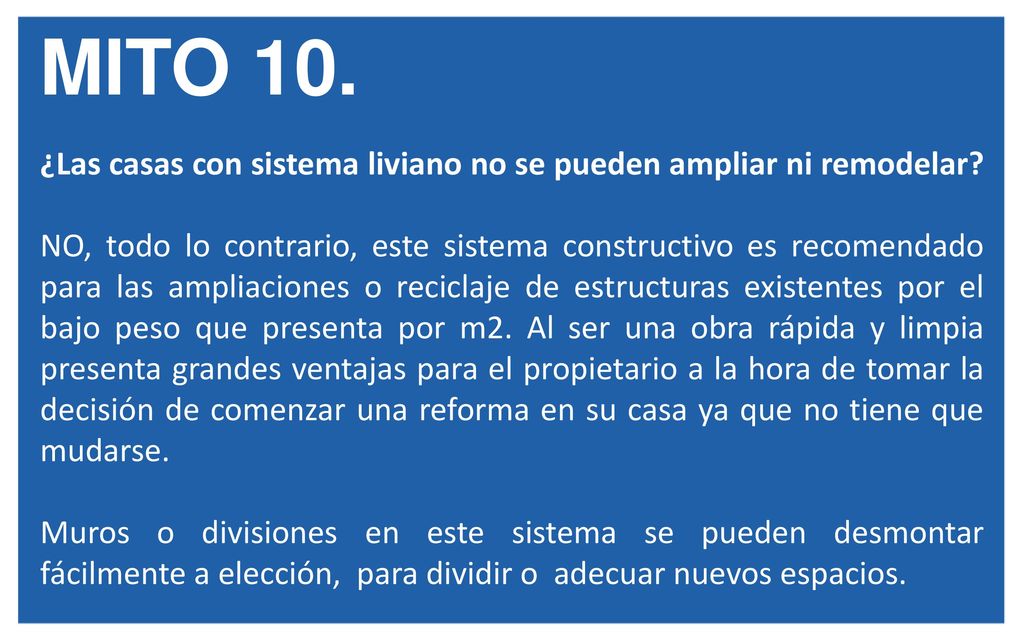

32 MITO 10. ¿Las casas con sistema liviano no se pueden ampliar ni remodelar? NO, todo lo contrario, este sistema constructivo es recomendado para las ampliaciones o reciclaje de estructuras existentes por el bajo peso que presenta por m2. Al ser una obra rápida y limpia presenta grandes ventajas para el propietario a la hora de tomar la decisión de comenzar una reforma en su casa ya que no tiene que mudarse. Muros o divisiones en este sistema se pueden desmontar fácilmente a elección, para dividir o adecuar nuevos espacios.

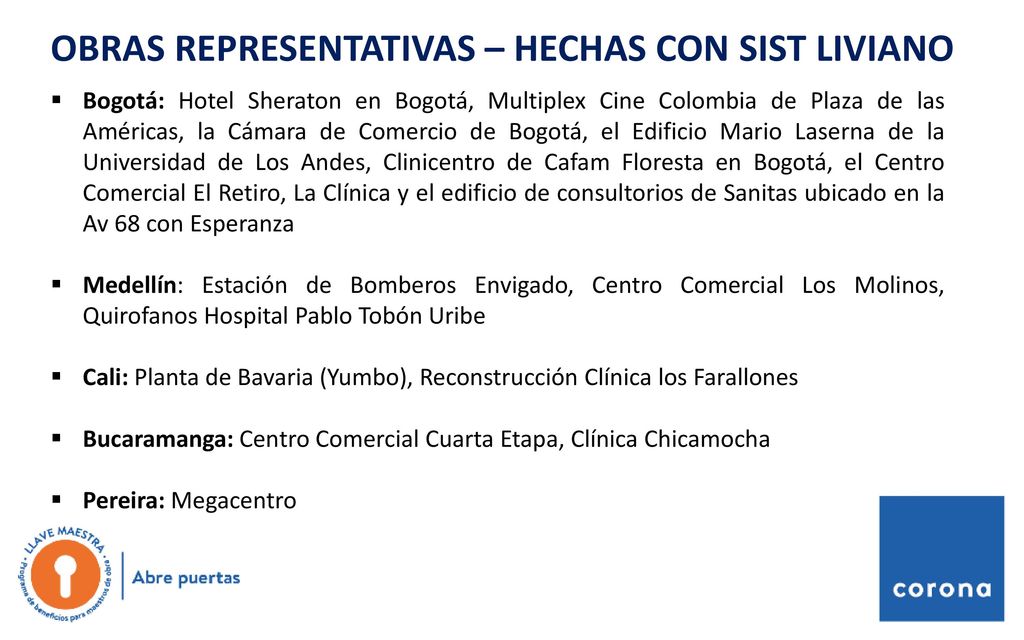

33 OBRAS REPRESENTATIVAS – HECHAS CON SIST LIVIANO
Bogotá: Hotel Sheraton en Bogotá, Multiplex Cine Colombia de Plaza de las Américas, la Cámara de Comercio de Bogotá, el Edificio Mario Laserna de la Universidad de Los Andes, Clinicentro de Cafam Floresta en Bogotá, el Centro Comercial El Retiro, La Clínica y el edificio de consultorios de Sanitas ubicado en la Av 68 con Esperanza Medellín: Estación de Bomberos Envigado, Centro Comercial Los Molinos, Quirofanos Hospital Pablo Tobón Uribe Cali: Planta de Bavaria (Yumbo), Reconstrucción Clínica los Farallones Bucaramanga: Centro Comercial Cuarta Etapa, Clínica Chicamocha Pereira: Megacentro

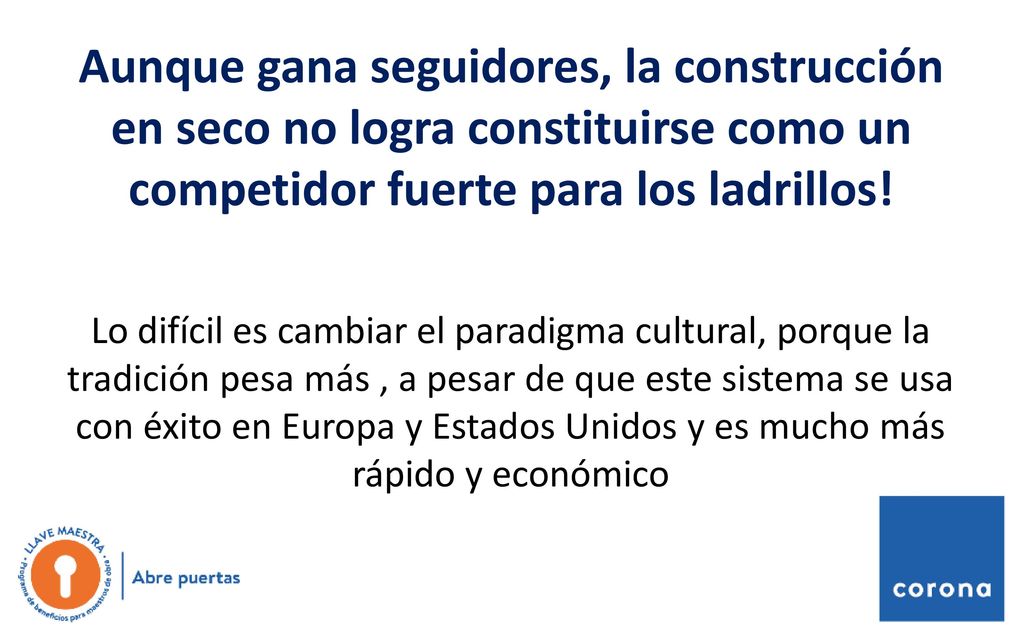

34 Aunque gana seguidores, la construcción en seco no logra constituirse como un competidor fuerte para los ladrillos! Lo difícil es cambiar el paradigma cultural, porque la tradición pesa más , a pesar de que este sistema se usa con éxito en Europa y Estados Unidos y es mucho más rápido y económico

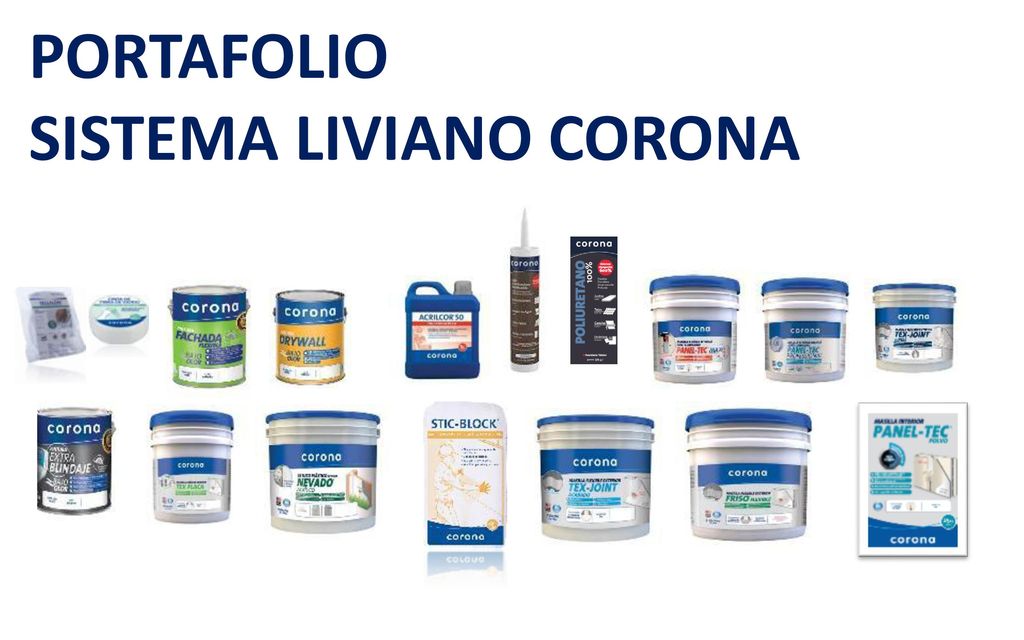

35 SISTEMA LIVIANO CORONA
PORTAFOLIO SISTEMA LIVIANO CORONA MATERIALES & PINTURAS

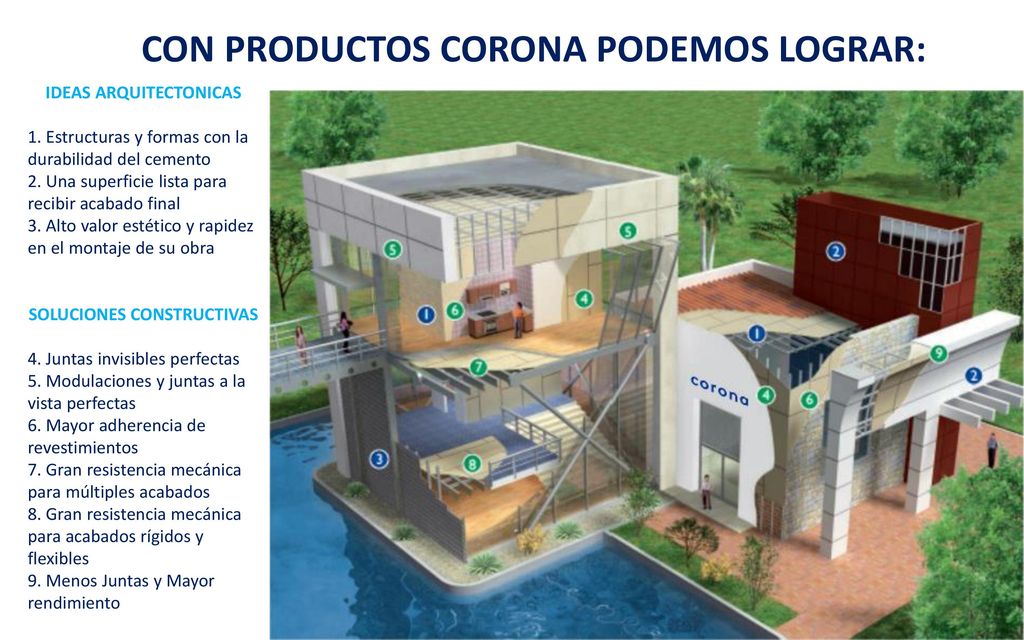

36 CON PRODUCTOS CORONA PODEMOS LOGRAR:
IDEAS ARQUITECTONICAS 1. Estructuras y formas con la durabilidad del cemento 2. Una superficie lista para recibir acabado final 3. Alto valor estético y rapidez en el montaje de su obra SOLUCIONES CONSTRUCTIVAS 4. Juntas invisibles perfectas 5. Modulaciones y juntas a la vista perfectas 6. Mayor adherencia de revestimientos 7. Gran resistencia mecánica para múltiples acabados 8. Gran resistencia mecánica para acabados rígidos y flexibles 9. Menos Juntas y Mayor rendimiento
