CAPITULO 4 DISEÑO E IMPLEMENTACION DE UNA TARJETA DE ADQUISICIÓN DE DATOS BASADA EN EL MICROCONTROLADOR 16F877A.

CAPITULO 4 DISEÑO E IMPLEMENTACION DE UNA TARJETA DE ADQUISICIÓN DE DATOS BASADA EN EL MICROCONTROLADOR 16F877A

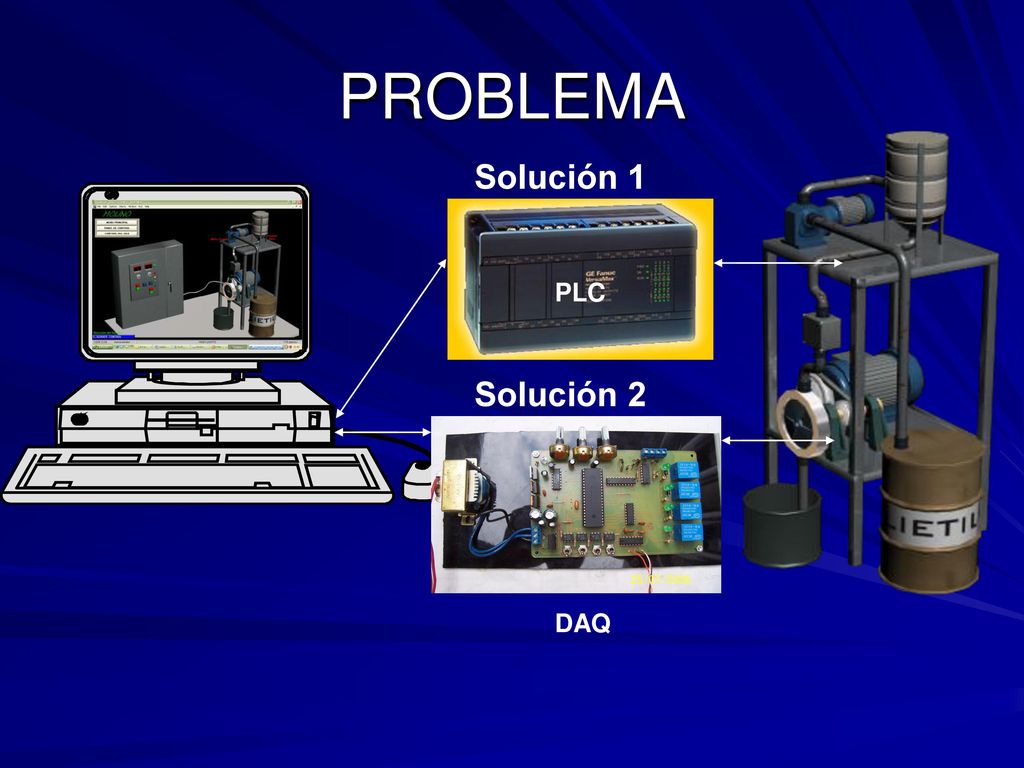

PROBLEMA Solución 1 PLC Solución 2 DAQ

Acondicionadores de Señal

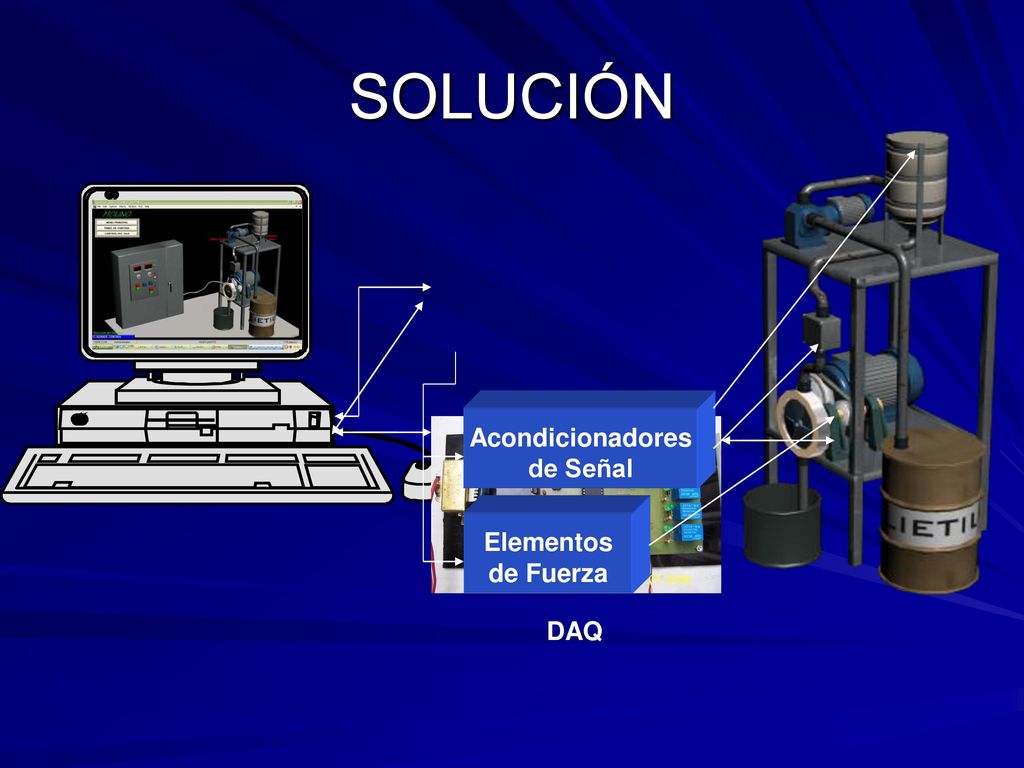

SOLUCIÓN Acondicionadores de Señal Elementos de Fuerza DAQ

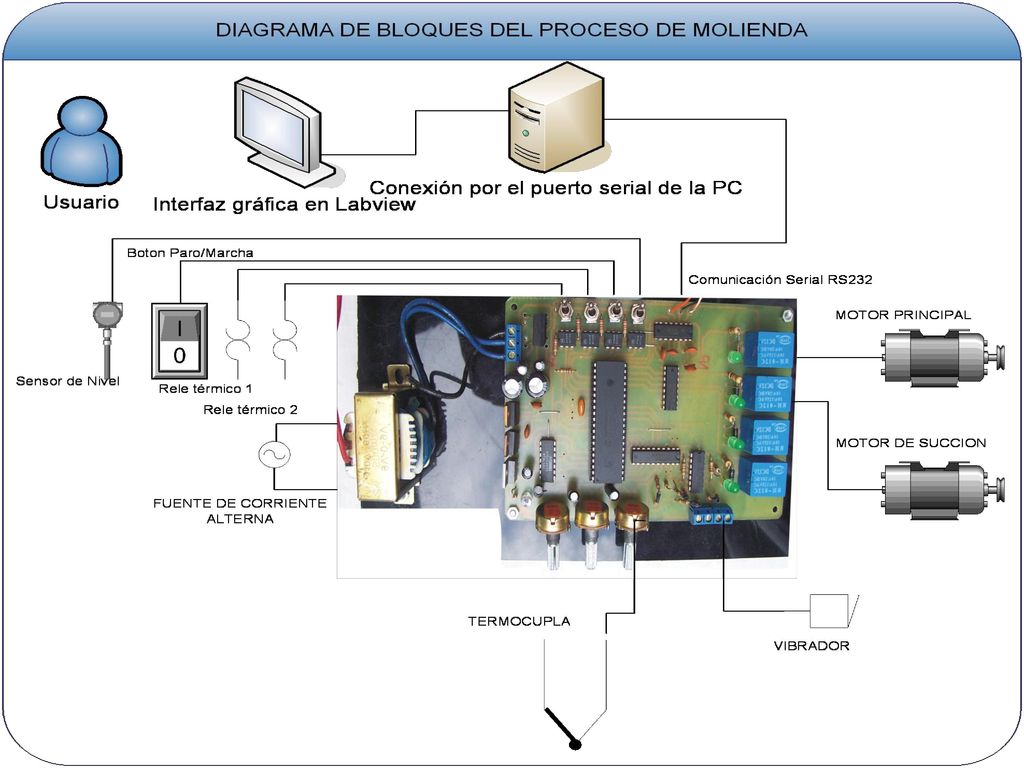

Diagrama de Bloques de la Tarjeta
TL084 RA2 PUERTO B TLC7528 RA3 RC0 RC5 RC1 4N25 RC4 RC2 RD3 RC3 RD2 ULN2003

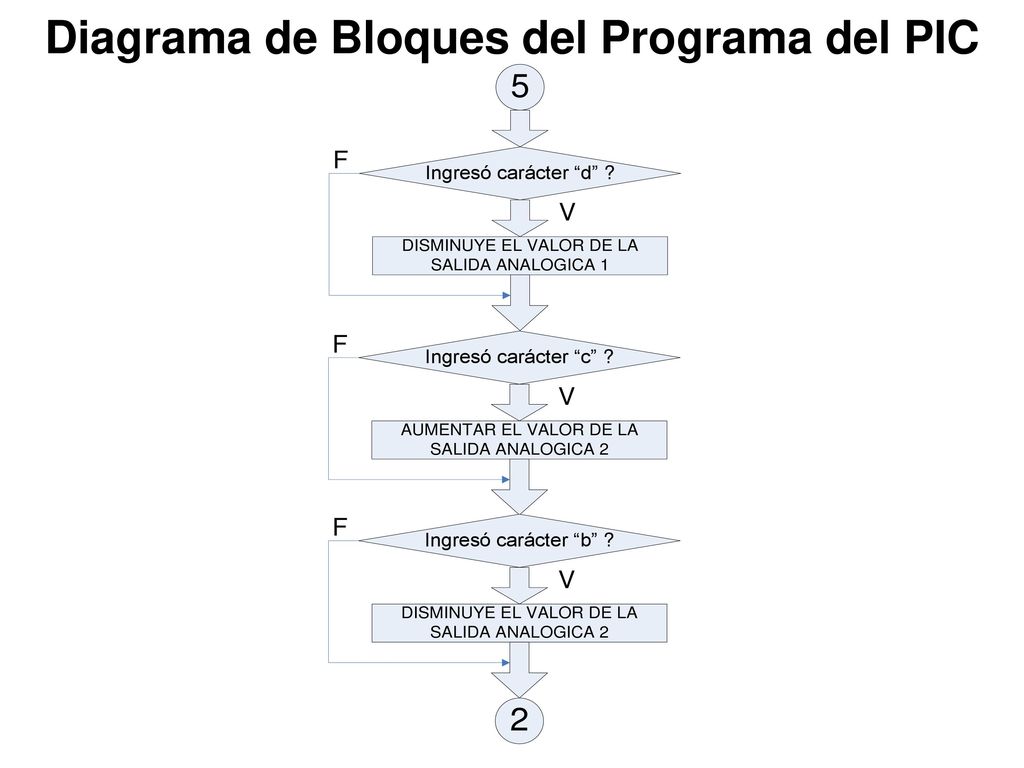

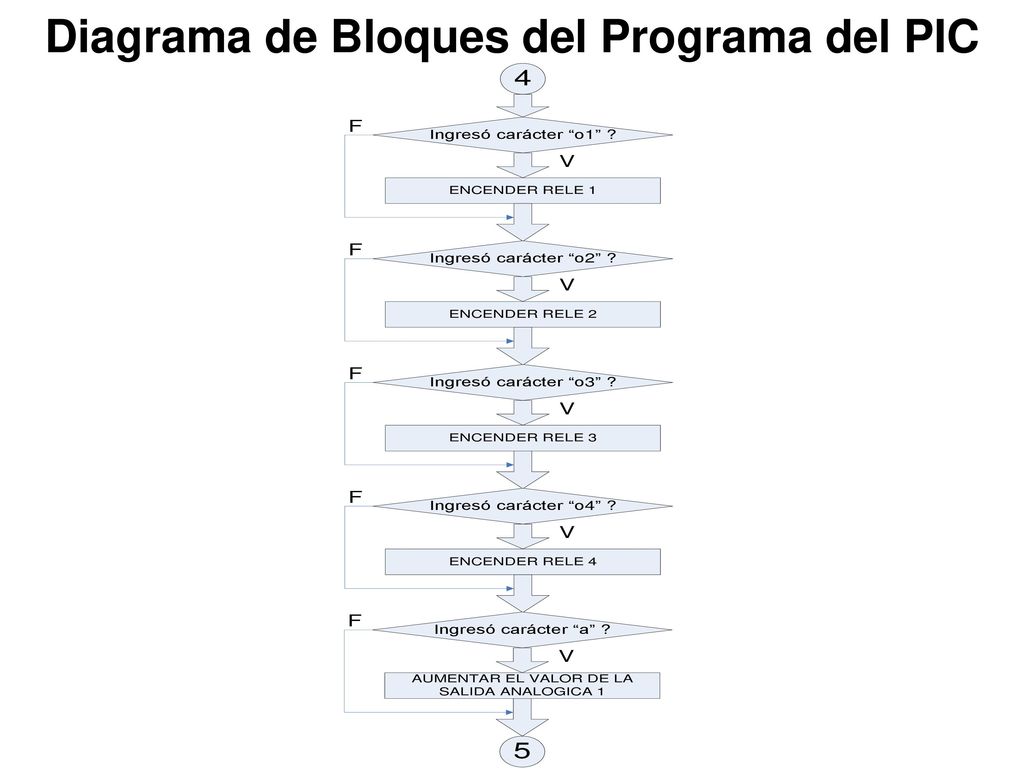

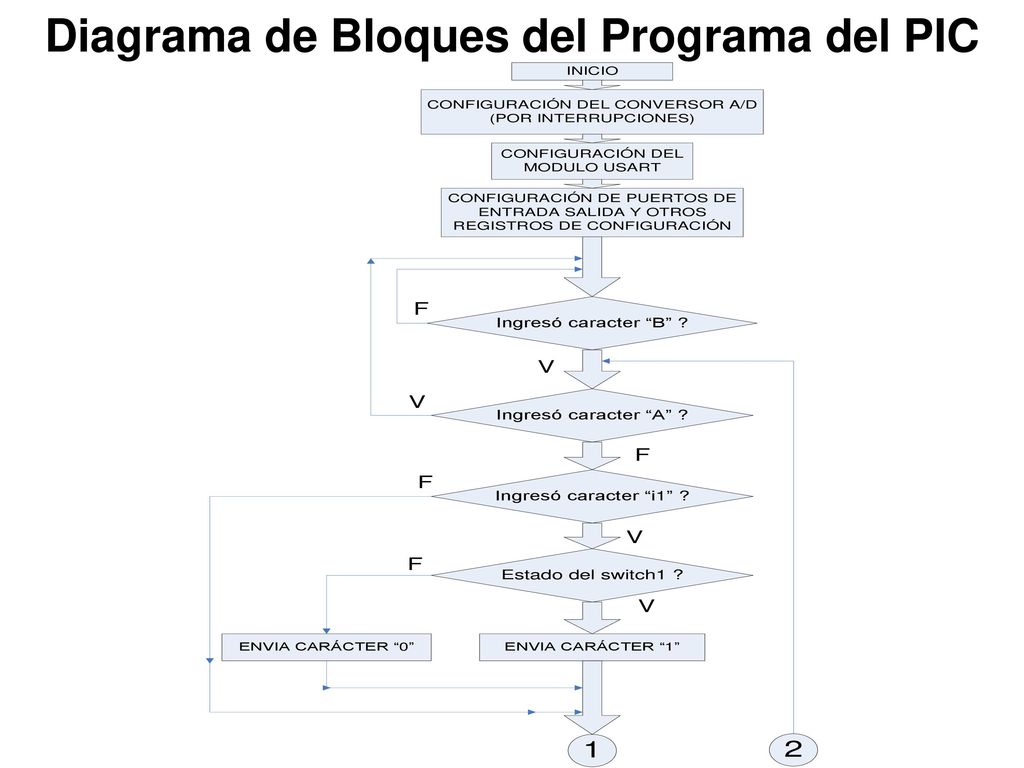

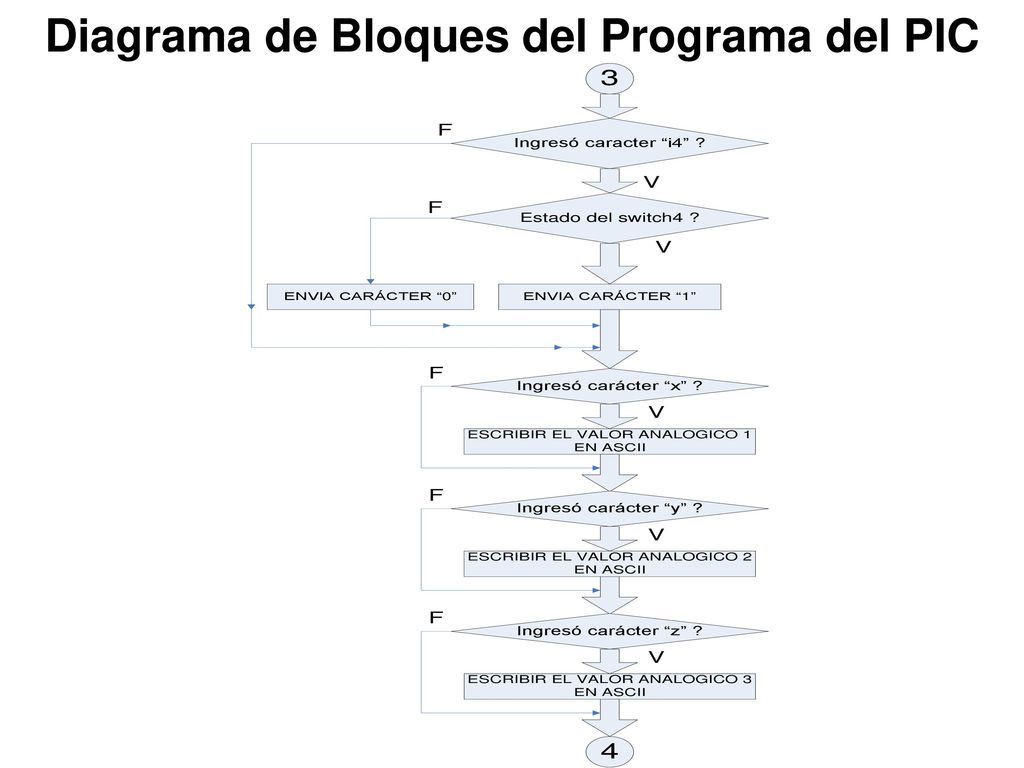

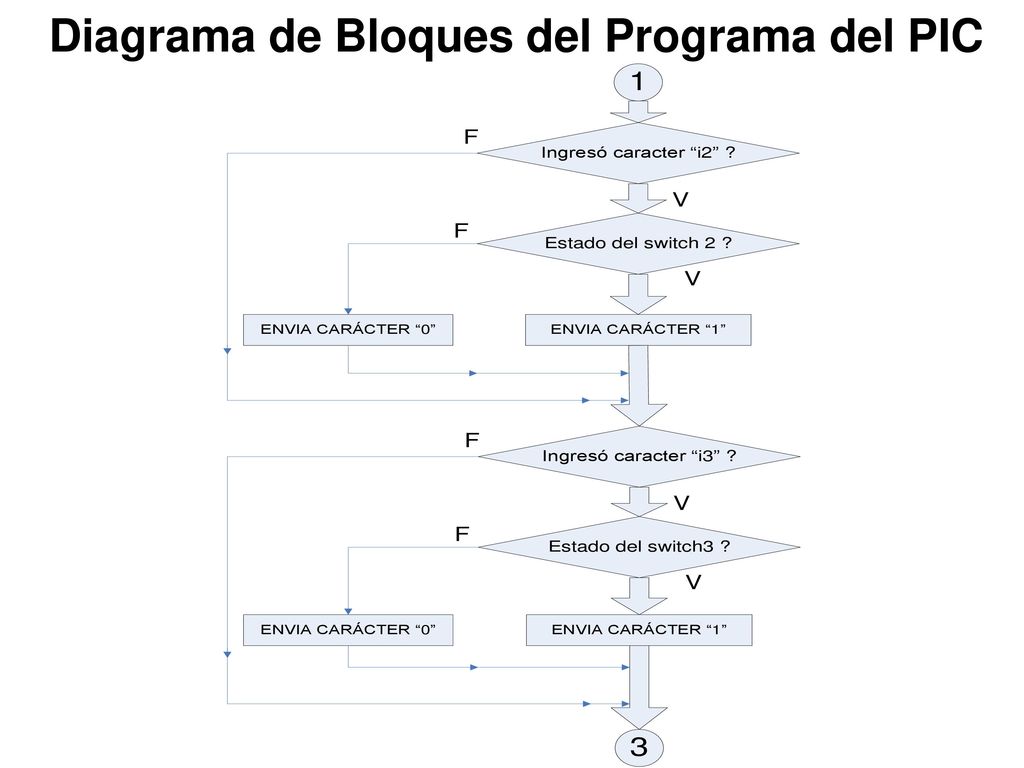

Diagrama de Bloques del Programa del PIC

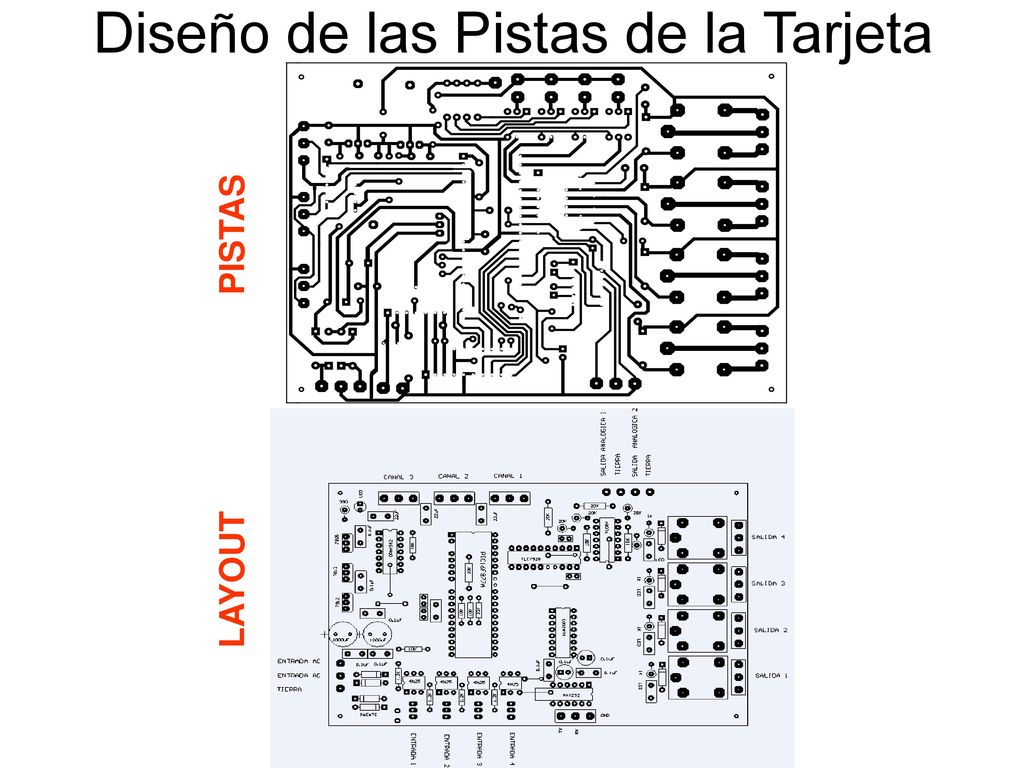

Diseño de las Pistas de la Tarjeta
LAYOUT

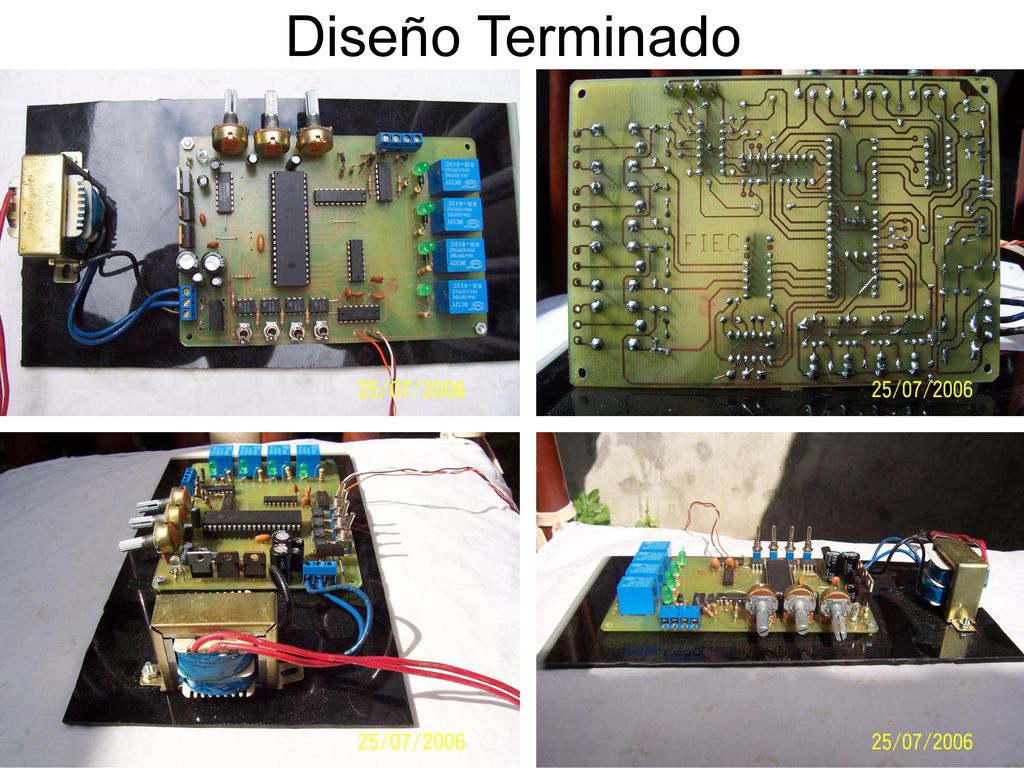

Diseño Terminado

Presentación del tema: "CAPITULO 4 DISEÑO E IMPLEMENTACION DE UNA TARJETA DE ADQUISICIÓN DE DATOS BASADA EN EL MICROCONTROLADOR 16F877A."— Transcripción de la presentación:
