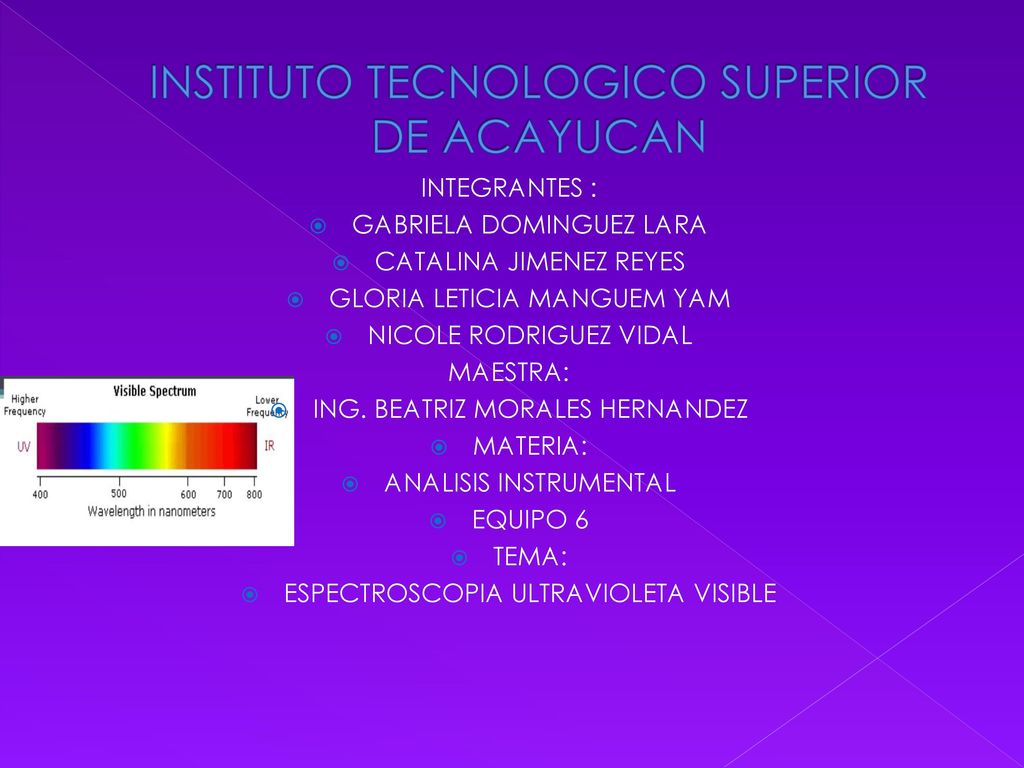

1 INSTITUTO TECNOLOGICO SUPERIOR DE ACAYUCAN
INTEGRANTES : GABRIELA DOMINGUEZ LARA CATALINA JIMENEZ REYES GLORIA LETICIA MANGUEM YAM NICOLE RODRIGUEZ VIDAL MAESTRA: ING. BEATRIZ MORALES HERNANDEZ MATERIA: ANALISIS INSTRUMENTAL EQUIPO 6 TEMA: ESPECTROSCOPIA ULTRAVIOLETA VISIBLE

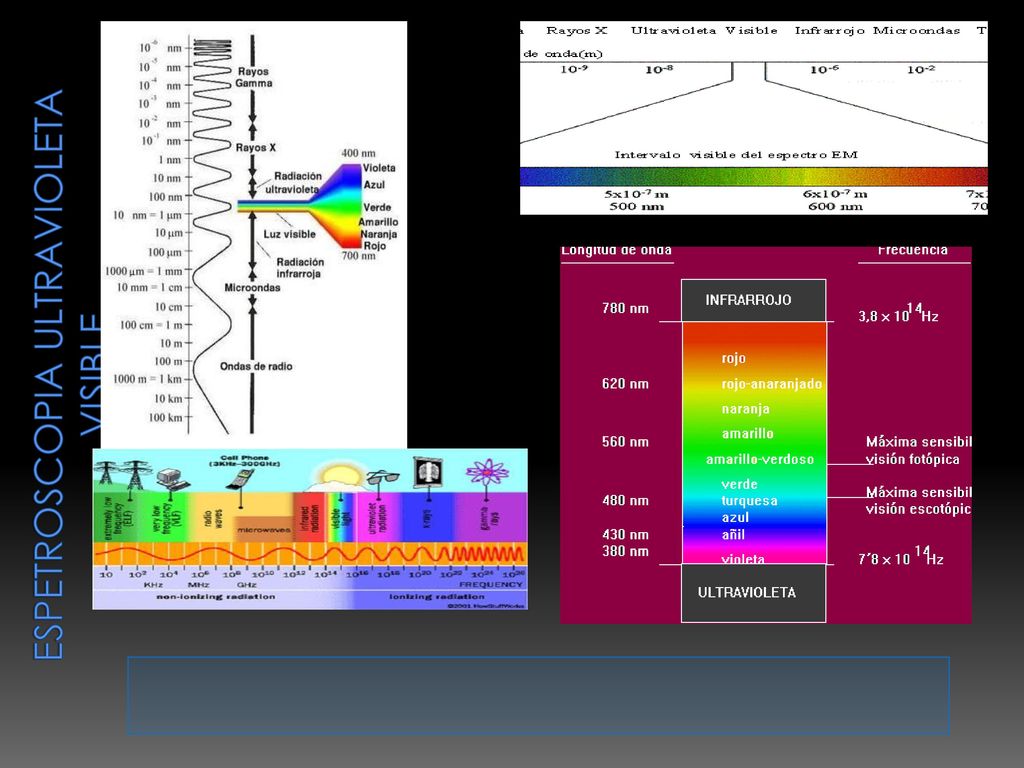

2 ESPETROSCOPIA ULTRAVIOLETA VISIBLE

3

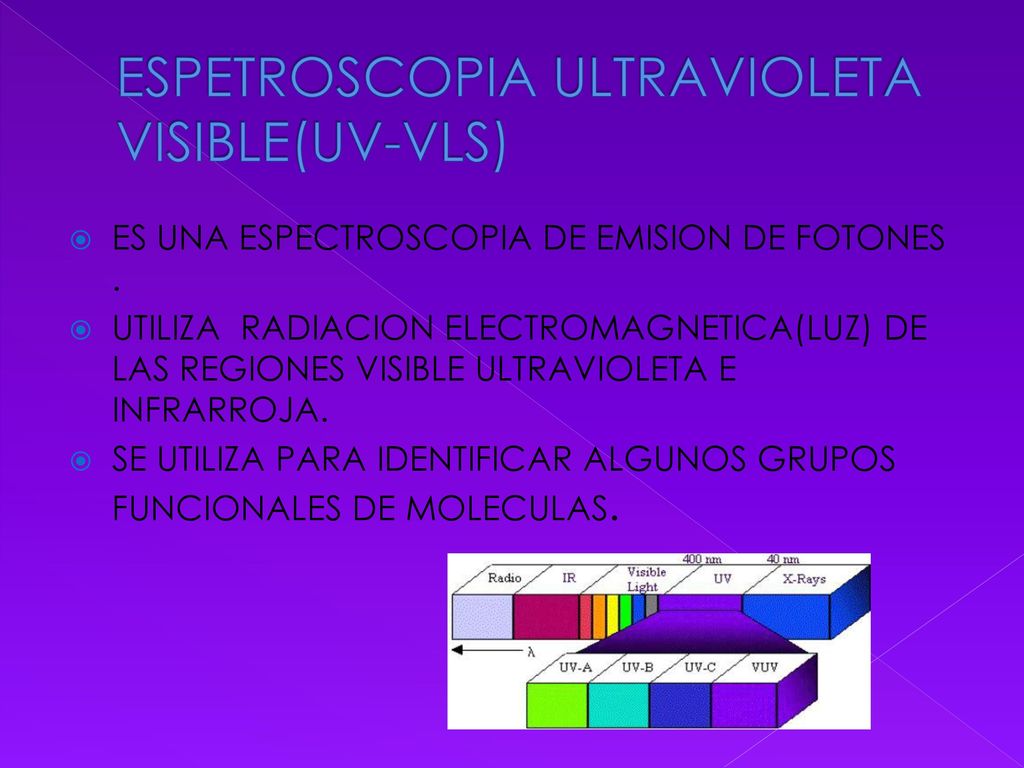

4 ESPETROSCOPIA ULTRAVIOLETA VISIBLE(UV-VLS)
ES UNA ESPECTROSCOPIA DE EMISION DE FOTONES . UTILIZA RADIACION ELECTROMAGNETICA(LUZ) DE LAS REGIONES VISIBLE ULTRAVIOLETA E INFRARROJA. SE UTILIZA PARA IDENTIFICAR ALGUNOS GRUPOS FUNCIONALES DE MOLECULAS.

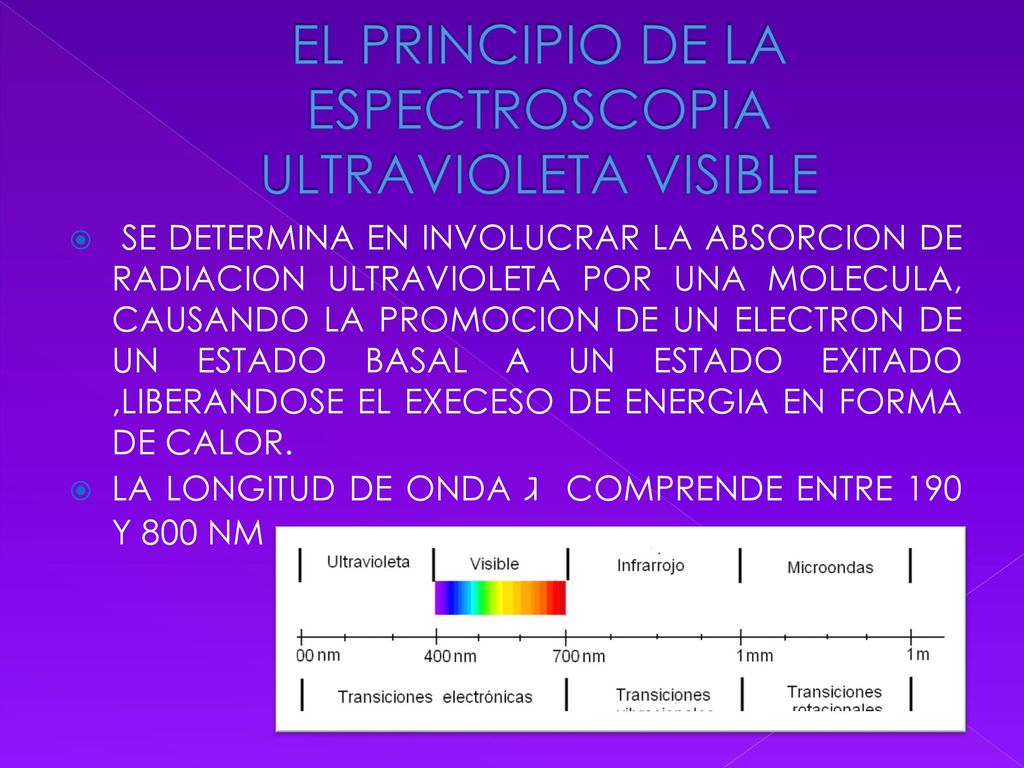

5 EL PRINCIPIO DE LA ESPECTROSCOPIA ULTRAVIOLETA VISIBLE
SE DETERMINA EN INVOLUCRAR LA ABSORCION DE RADIACION ULTRAVIOLETA POR UNA MOLECULA, CAUSANDO LA PROMOCION DE UN ELECTRON DE UN ESTADO BASAL A UN ESTADO EXITADO ,LIBERANDOSE EL EXECESO DE ENERGIA EN FORMA DE CALOR. LA LONGITUD DE ONDA  ג COMPRENDE ENTRE 190 Y 800 NM

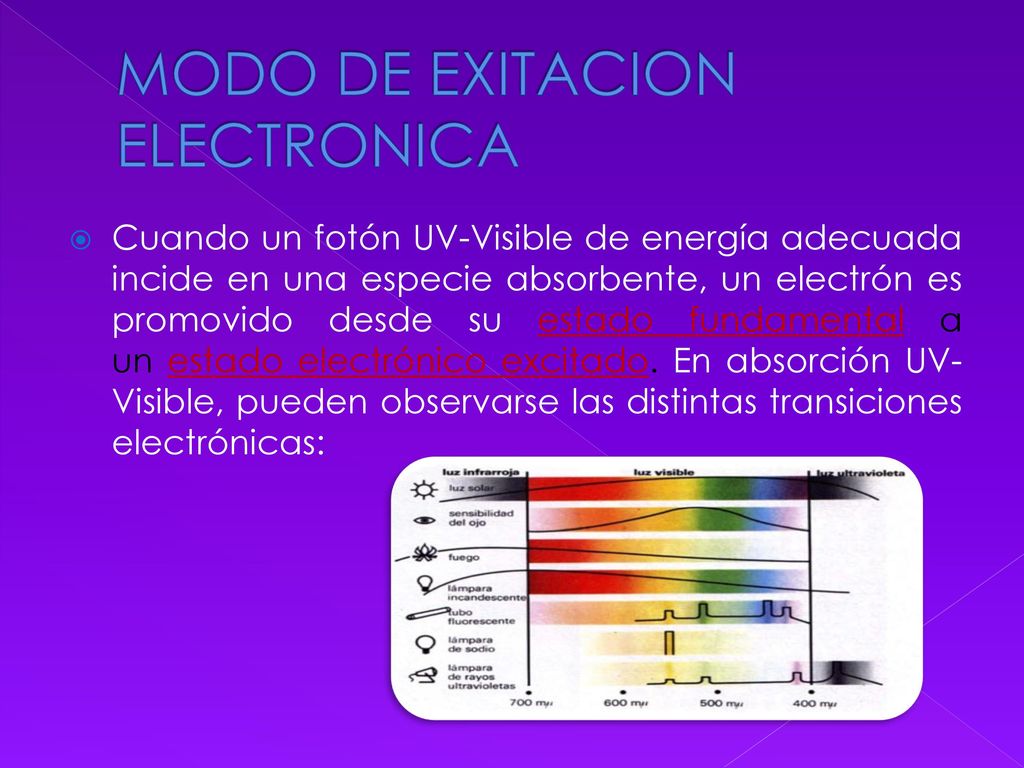

6 MODO DE EXITACION ELECTRONICA
Cuando un fotón UV-Visible de energía adecuada incide en una especie absorbente, un electrón es promovido desde su estado fundamental a un estado electrónico excitado. En absorción UV-Visible, pueden observarse las distintas transiciones electrónicas:

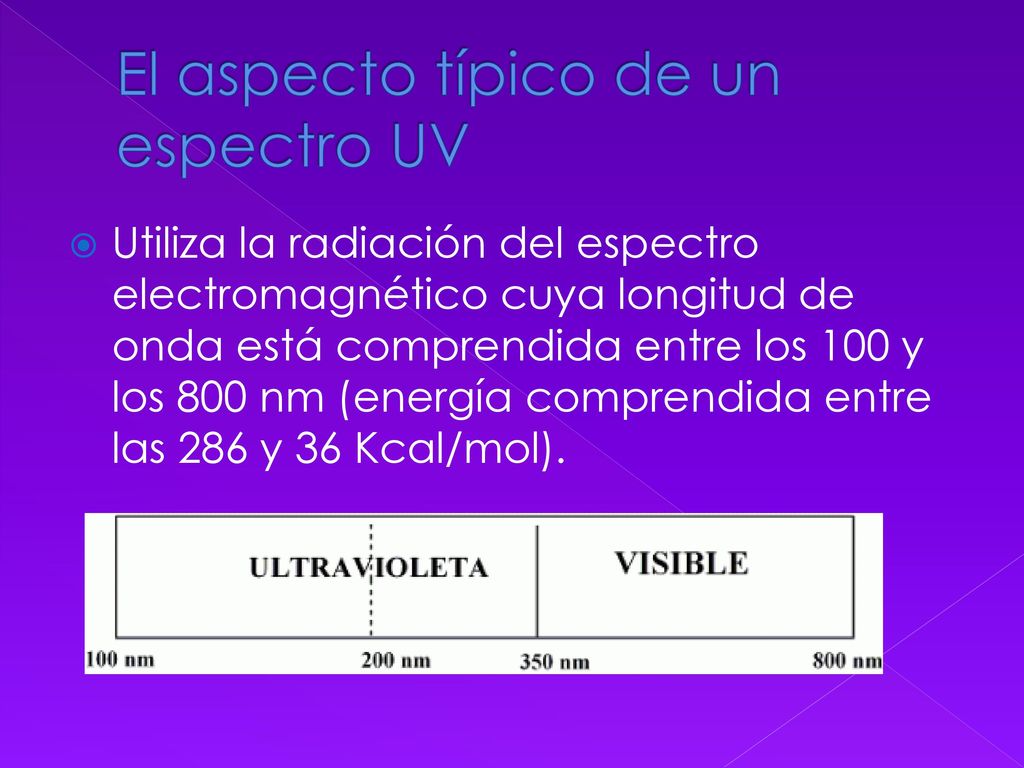

7 El aspecto típico de un espectro UV
Utiliza la radiación del espectro electromagnético cuya longitud de onda está comprendida entre los 100 y los 800 nm (energía comprendida entre las 286 y 36 Kcal/mol).

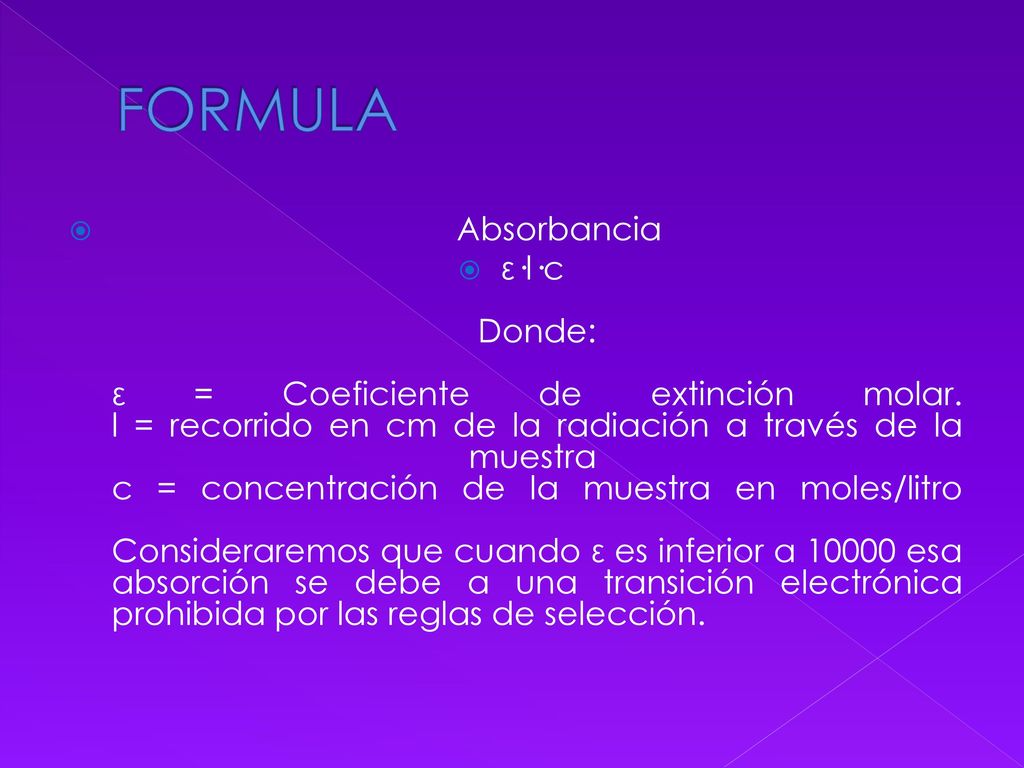

8 FORMULA Absorbancia ε·l·c  Donde: ε = Coeficiente de extinción molar. l = recorrido en cm de la radiación a través de la muestra  c = concentración de la muestra en moles/litro Consideraremos que cuando ε es inferior a esa absorción se debe a una transición electrónica prohibida por las reglas de selección.

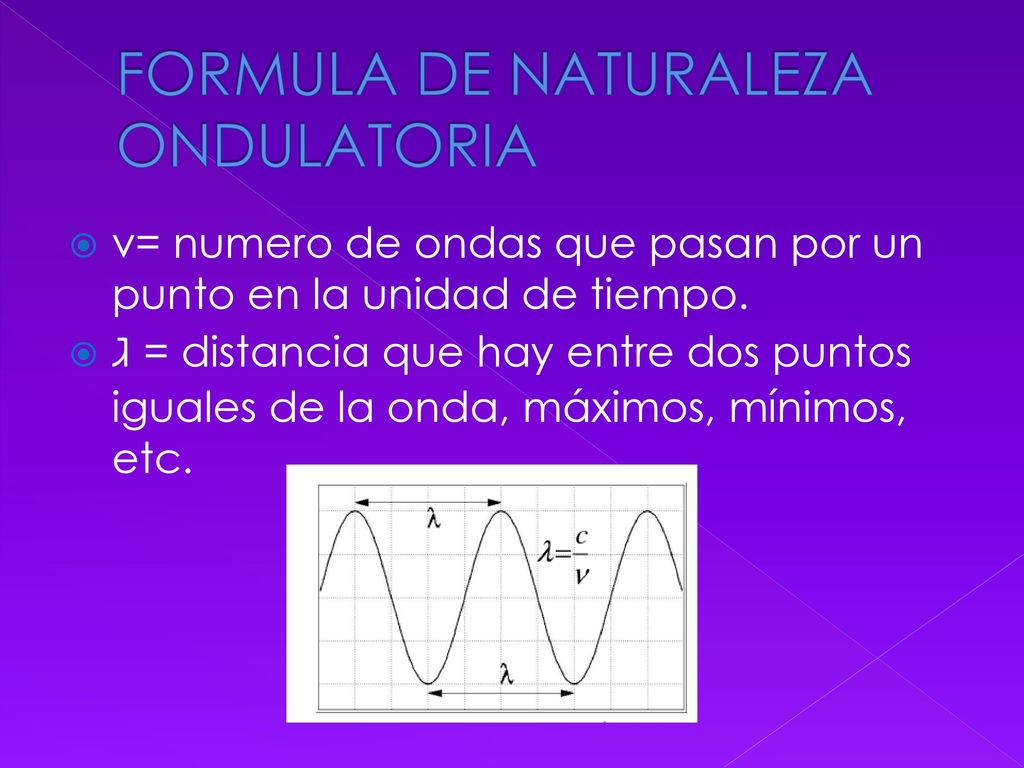

9 FORMULA DE NATURALEZA ONDULATORIA
v= numero de ondas que pasan por un punto en la unidad de tiempo. ג = distancia que hay entre dos puntos iguales de la onda, máximos, mínimos, etc.

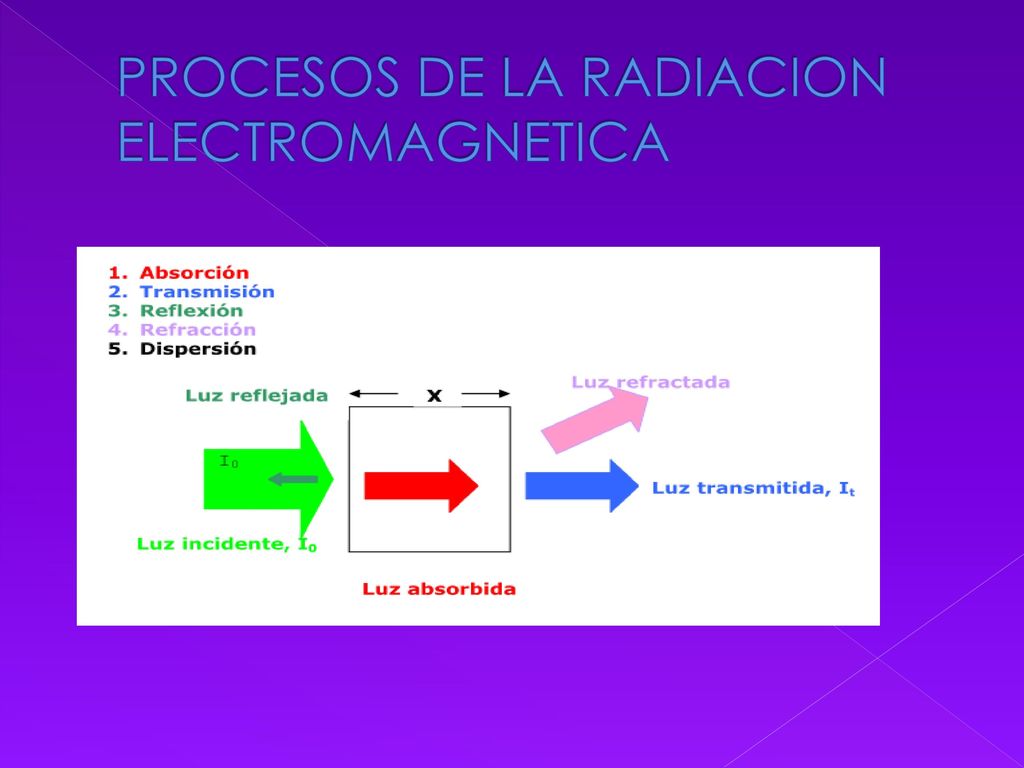

10 PROCESOS DE LA RADIACION ELECTROMAGNETICA

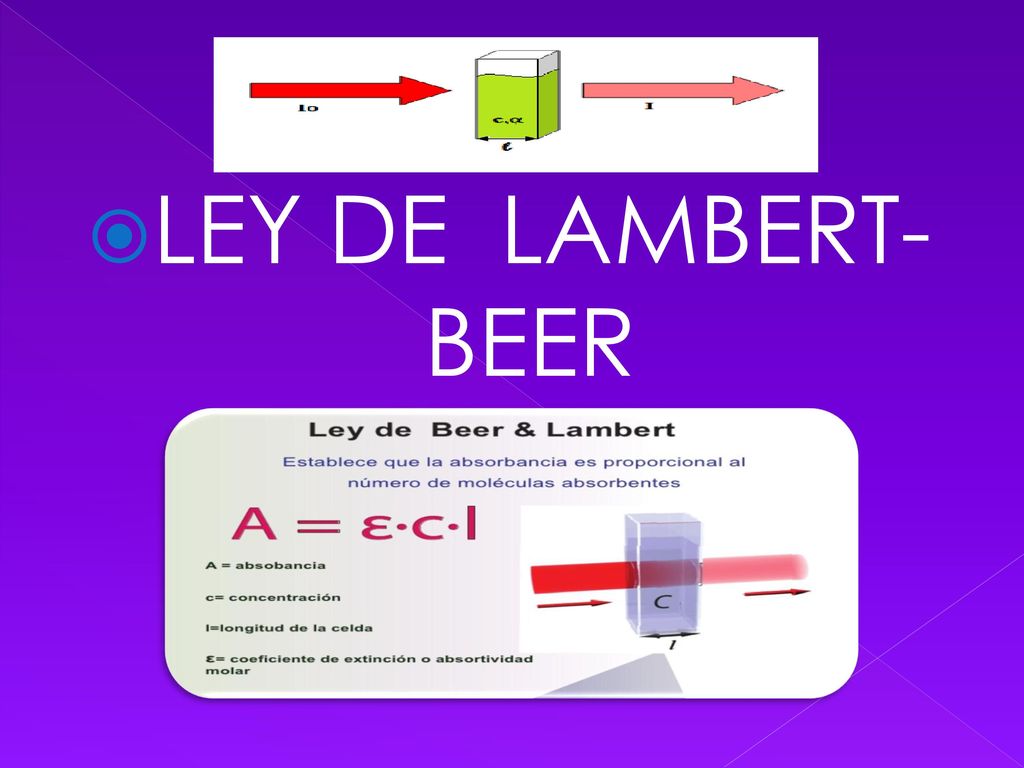

11 LEY DE LAMBERT-BEER

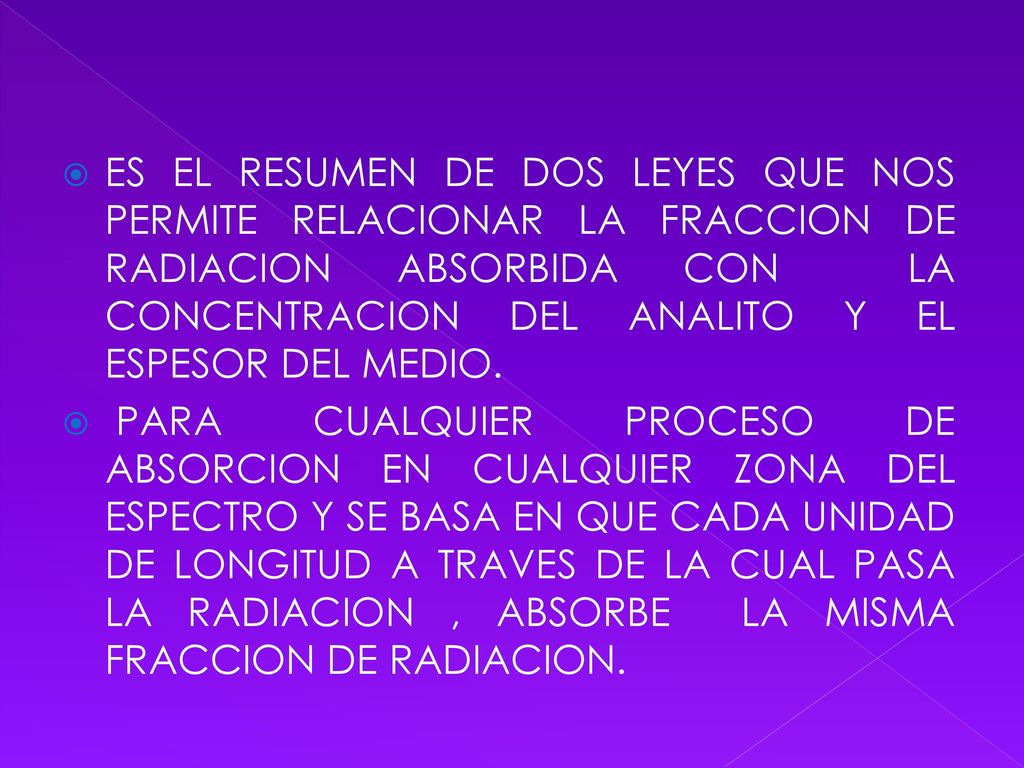

12 ES EL RESUMEN DE DOS LEYES QUE NOS PERMITE RELACIONAR LA FRACCION DE RADIACION ABSORBIDA CON LA CONCENTRACION DEL ANALITO Y EL ESPESOR DEL MEDIO. PARA CUALQUIER PROCESO DE ABSORCION EN CUALQUIER ZONA DEL ESPECTRO Y SE BASA EN QUE CADA UNIDAD DE LONGITUD A TRAVES DE LA CUAL PASA LA RADIACION , ABSORBE LA MISMA FRACCION DE RADIACION.

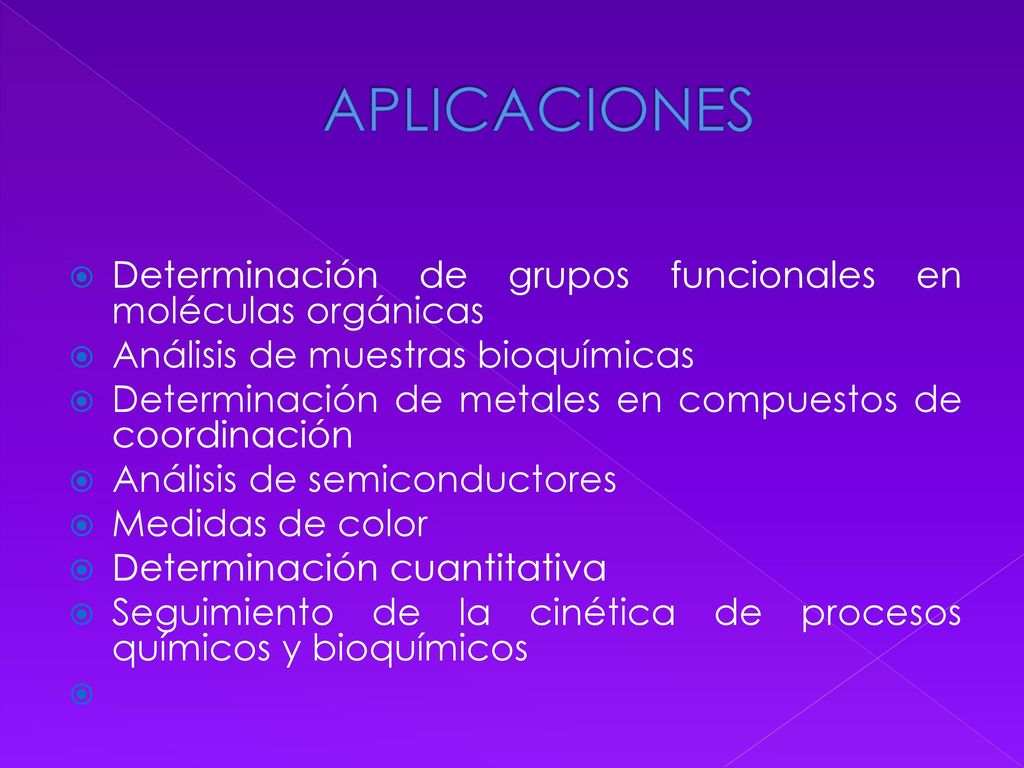

13 APLICACIONES Determinación de grupos funcionales en moléculas orgánicas Análisis de muestras bioquímicas Determinación de metales en compuestos de coordinación Análisis de semiconductores Medidas de color Determinación cuantitativa Seguimiento de la cinética de procesos químicos y bioquímicos

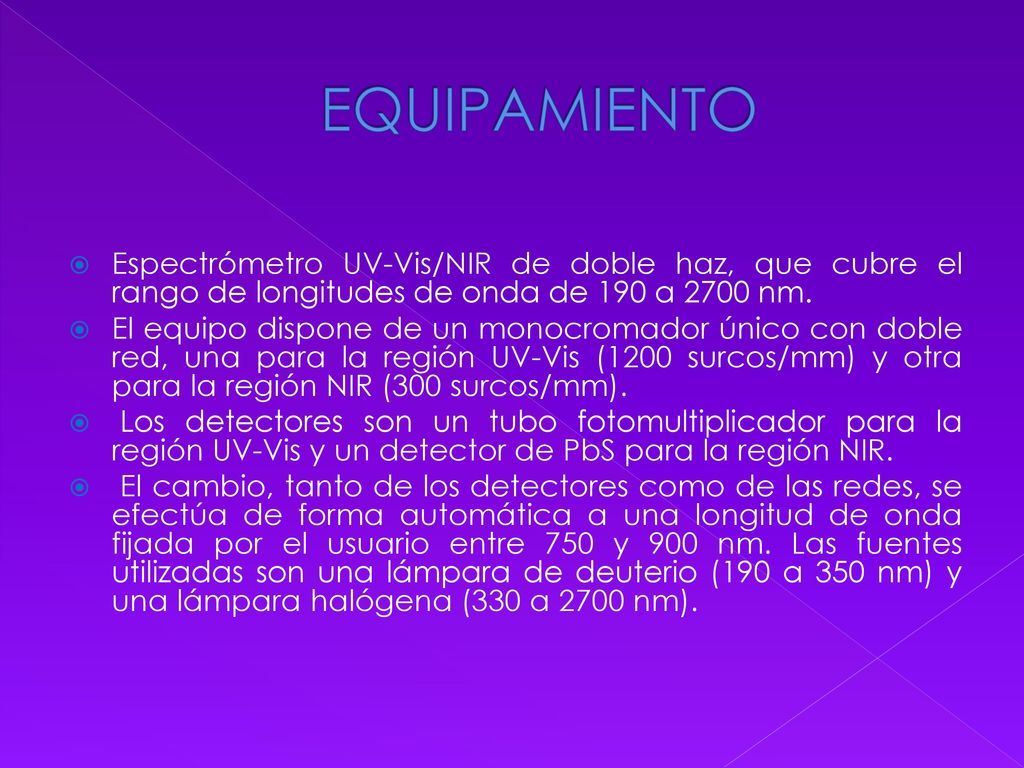

14 EQUIPAMIENTO Espectrómetro UV-Vis/NIR de doble haz, que cubre el rango de longitudes de onda de 190 a 2700 nm. El equipo dispone de un monocromador único con doble red, una para la región UV-Vis (1200 surcos/mm) y otra para la región NIR (300 surcos/mm). Los detectores son un tubo fotomultiplicador para la región UV-Vis y un detector de PbS para la región NIR. El cambio, tanto de los detectores como de las redes, se efectúa de forma automática a una longitud de onda fijada por el usuario entre 750 y 900 nm. Las fuentes utilizadas son una lámpara de deuterio (190 a 350 nm) y una lámpara halógena (330 a 2700 nm).

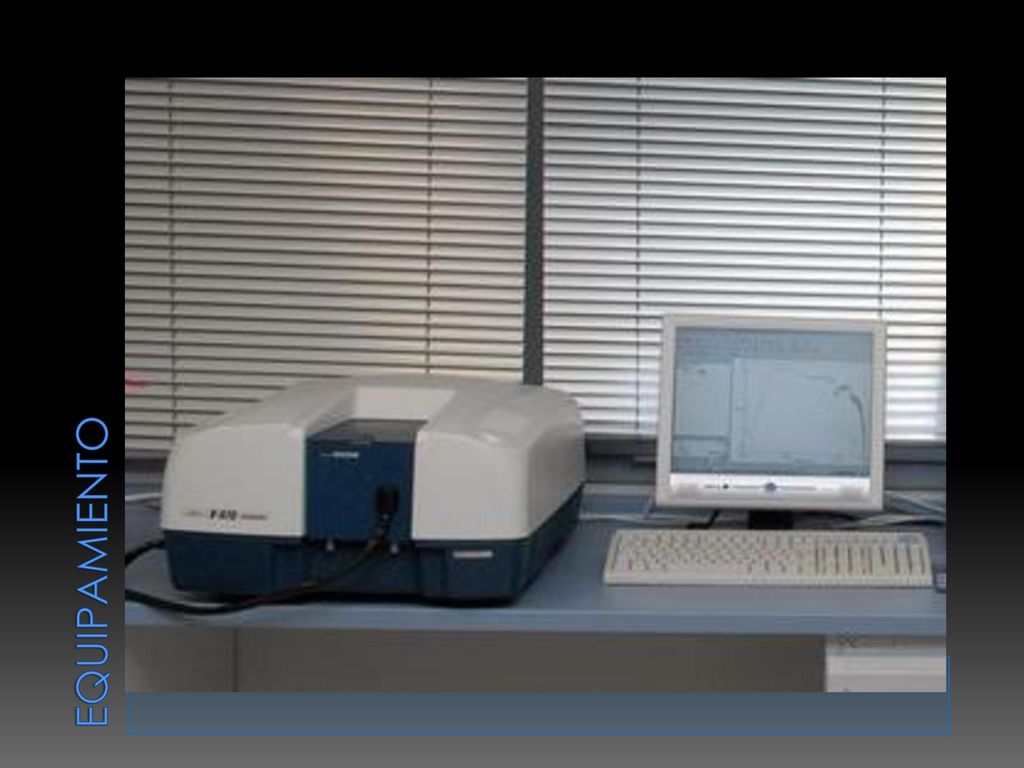

15 EQUIPAMIENTO

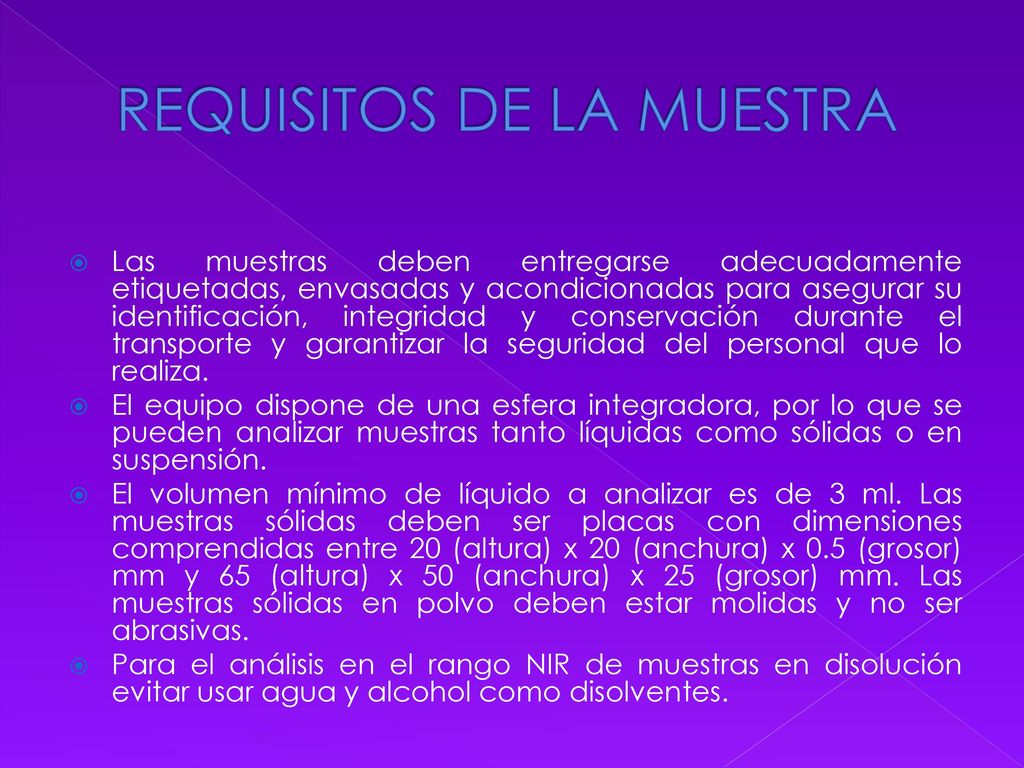

16 REQUISITOS DE LA MUESTRA
Las muestras deben entregarse adecuadamente etiquetadas, envasadas y acondicionadas para asegurar su identificación, integridad y conservación durante el transporte y garantizar la seguridad del personal que lo realiza. El equipo dispone de una esfera integradora, por lo que se pueden analizar muestras tanto líquidas como sólidas o en suspensión. El volumen mínimo de líquido a analizar es de 3 ml. Las muestras sólidas deben ser placas con dimensiones comprendidas entre 20 (altura) x 20 (anchura) x 0.5 (grosor) mm y 65 (altura) x 50 (anchura) x 25 (grosor) mm. Las muestras sólidas en polvo deben estar molidas y no ser abrasivas. Para el análisis en el rango NIR de muestras en disolución evitar usar agua y alcohol como disolventes.

17 Las muestras deben entregarse adecuadamente etiquetadas Y ENVASADAS .
para asegurar su identificación, integridad y conservación durante el transporte y garantizar la seguridad del personal que lo realiza.

18

19 GRACIAS POR SU ATENCION
