1

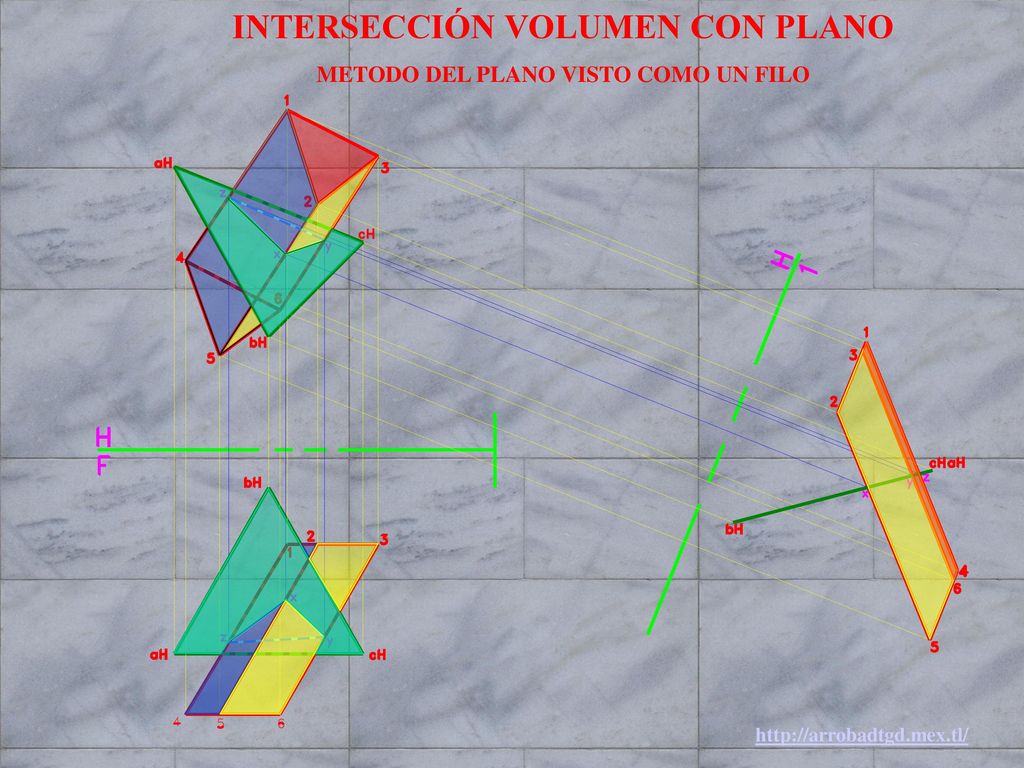

INTERSECCIÓN VOLUMEN CON PLANO METODO DEL PLANO VISTO COMO UN FILO

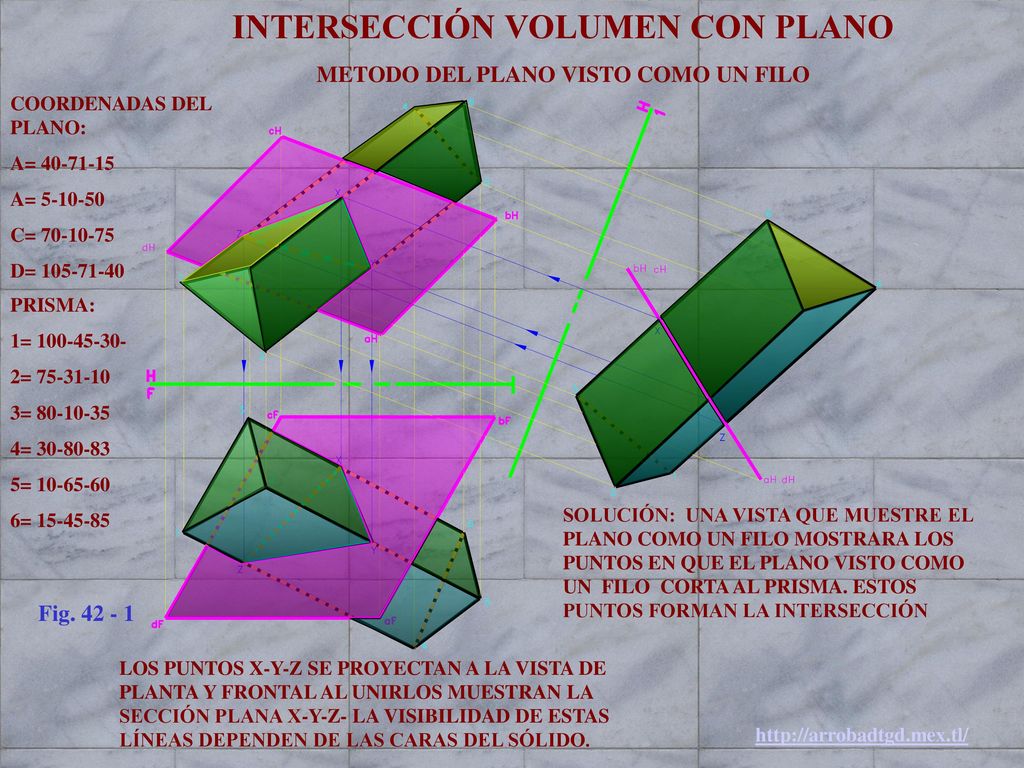

COORDENADAS DEL PLANO: A= A= C= D= PRISMA: 1= 2= 3= 4= 5= 6= SOLUCIÓN: UNA VISTA QUE MUESTRE EL PLANO COMO UN FILO MOSTRARA LOS PUNTOS EN QUE EL PLANO VISTO COMO UN FILO CORTA AL PRISMA. ESTOS PUNTOS FORMAN LA INTERSECCIÓN Fig LOS PUNTOS X-Y-Z SE PROYECTAN A LA VISTA DE PLANTA Y FRONTAL AL UNIRLOS MUESTRAN LA SECCIÓN PLANA X-Y-Z- LA VISIBILIDAD DE ESTAS LÍNEAS DEPENDEN DE LAS CARAS DEL SÓLIDO.
2
INTERSECCIÓN VOLUMEN CON PLANO METODO DEL PLANO VISTO COMO UN FILO

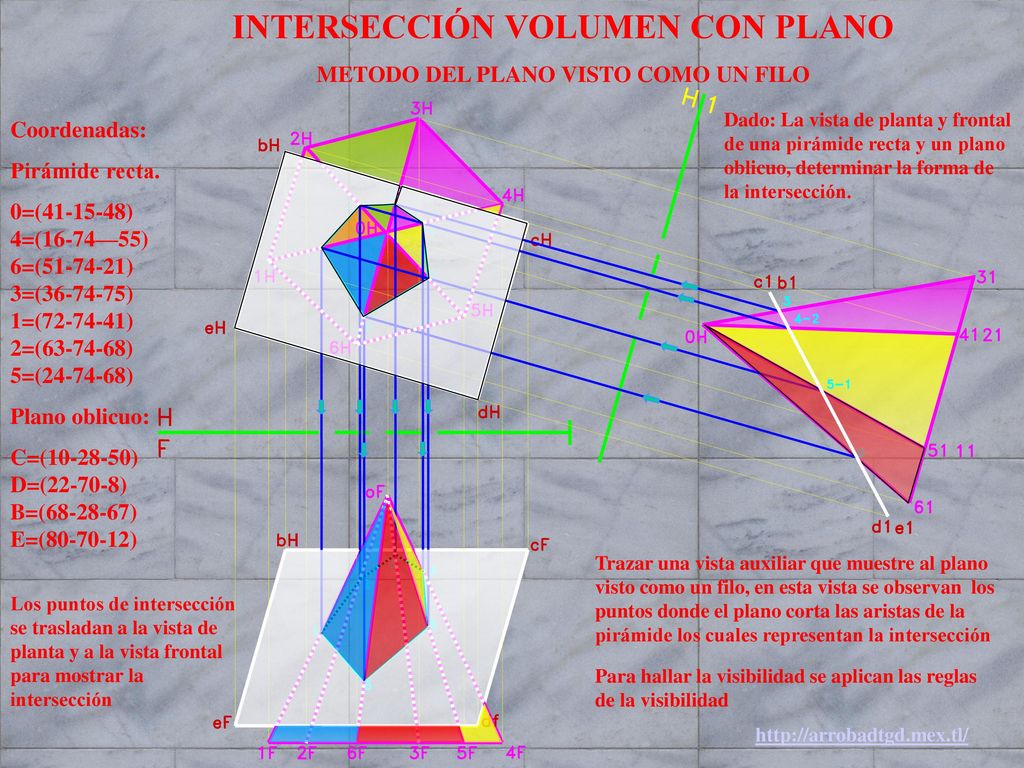

Dado: La vista de planta y frontal de una pirámide recta y un plano oblicuo, determinar la forma de la intersección. Coordenadas: Pirámide recta. 0=( ) =(16-74—55) =( ) =( ) =( ) =( ) =( ) Plano oblicuo: C=( ) D=( ) B=( ) E=( ) Trazar una vista auxiliar que muestre al plano visto como un filo, en esta vista se observan los puntos donde el plano corta las aristas de la pirámide los cuales representan la intersección Los puntos de intersección se trasladan a la vista de planta y a la vista frontal para mostrar la intersección Para hallar la visibilidad se aplican las reglas de la visibilidad
3
INTERSECCIÓN VOLUMEN CON PLANO METODO DEL PLANO VISTO COMO UN FILO
