EQUIPOS PARA LA MANIPULACIÓN

Presentación del tema: "EQUIPOS PARA LA MANIPULACIÓN"— Transcripción de la presentación:

1 EQUIPOS PARA LA MANIPULACIÓN

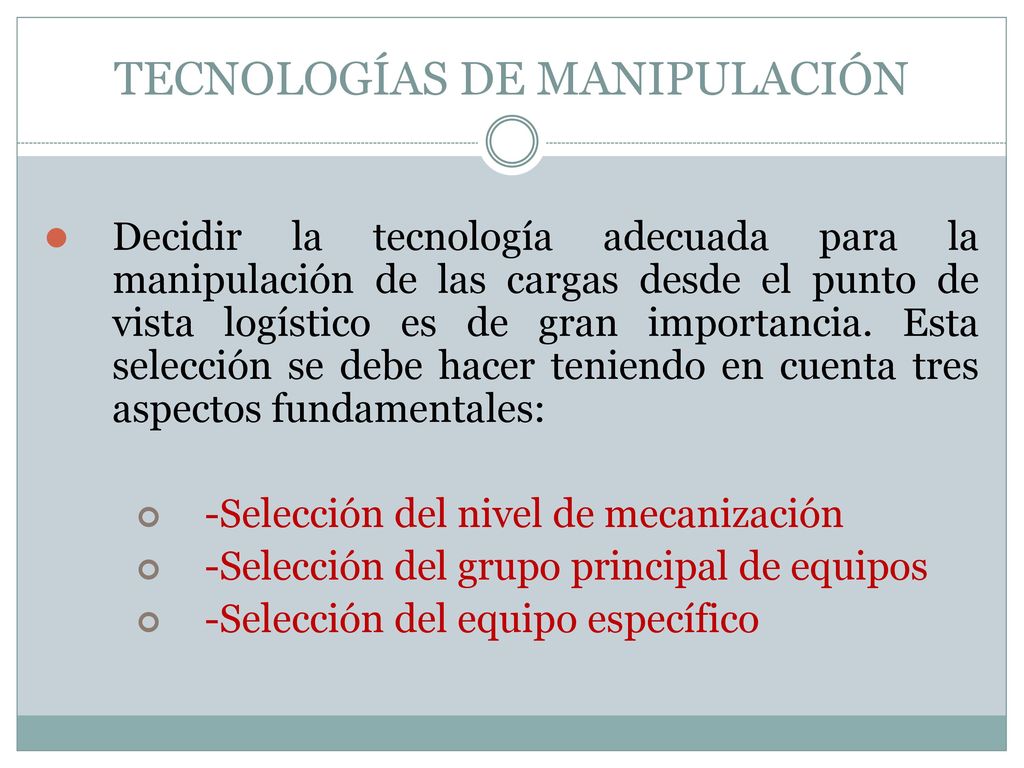

2 TECNOLOGÍAS DE MANIPULACIÓN
Decidir la tecnología adecuada para la manipulación de las cargas desde el punto de vista logístico es de gran importancia. Esta selección se debe hacer teniendo en cuenta tres aspectos fundamentales: -Selección del nivel de mecanización -Selección del grupo principal de equipos -Selección del equipo específico

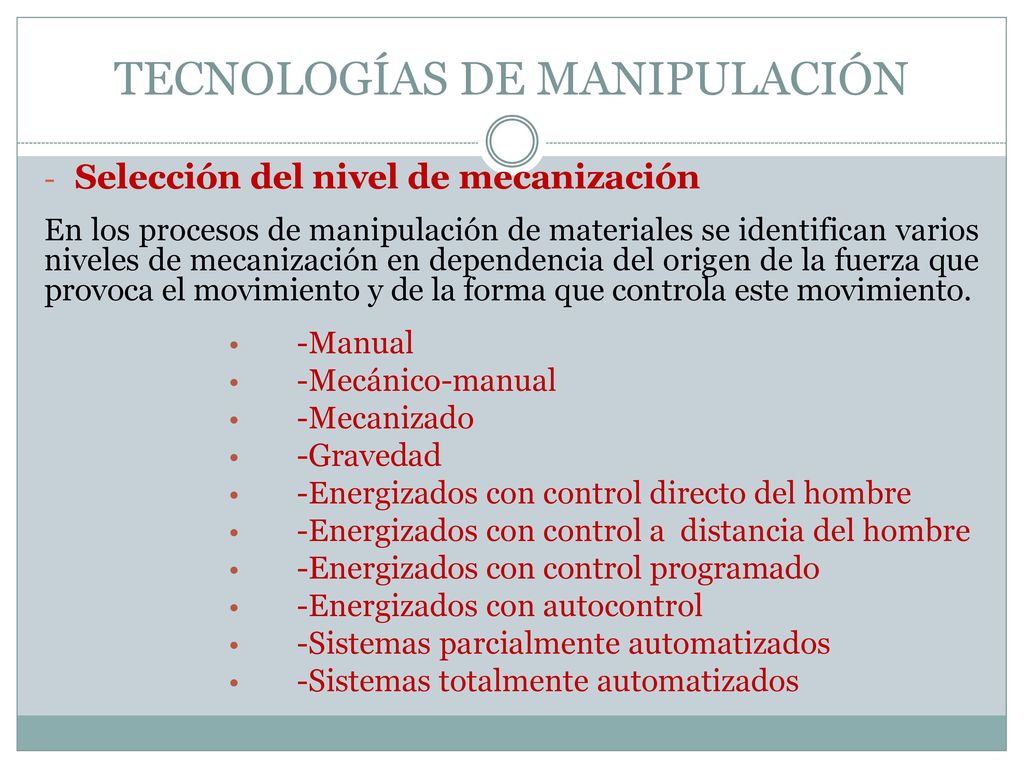

3 TECNOLOGÍAS DE MANIPULACIÓN
Selección del nivel de mecanización En los procesos de manipulación de materiales se identifican varios niveles de mecanización en dependencia del origen de la fuerza que provoca el movimiento y de la forma que controla este movimiento. -Manual -Mecánico-manual -Mecanizado -Gravedad -Energizados con control directo del hombre -Energizados con control a distancia del hombre -Energizados con control programado -Energizados con autocontrol -Sistemas parcialmente automatizados -Sistemas totalmente automatizados

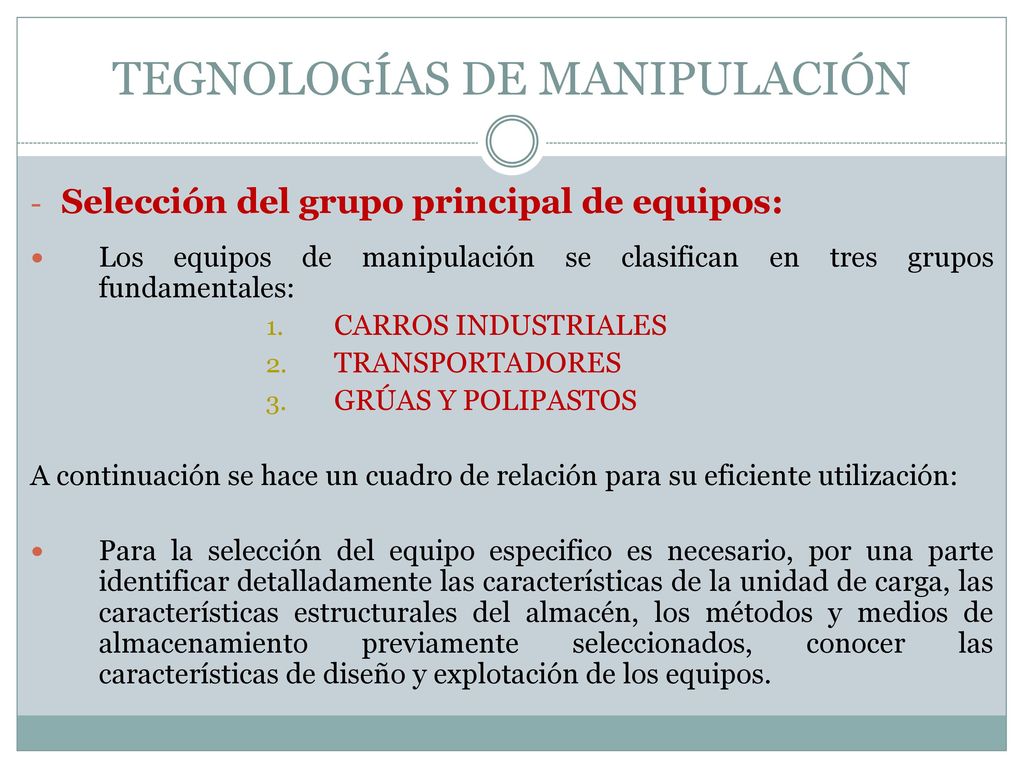

4 TEGNOLOGÍAS DE MANIPULACIÓN
Selección del grupo principal de equipos: Los equipos de manipulación se clasifican en tres grupos fundamentales: Carros industriales Transportadores Grúas y polipastos A continuación se hace un cuadro de relación para su eficiente utilización: Para la selección del equipo especifico es necesario, por una parte identificar detalladamente las características de la unidad de carga, las características estructurales del almacén, los métodos y medios de almacenamiento previamente seleccionados, conocer las características de diseño y explotación de los equipos.

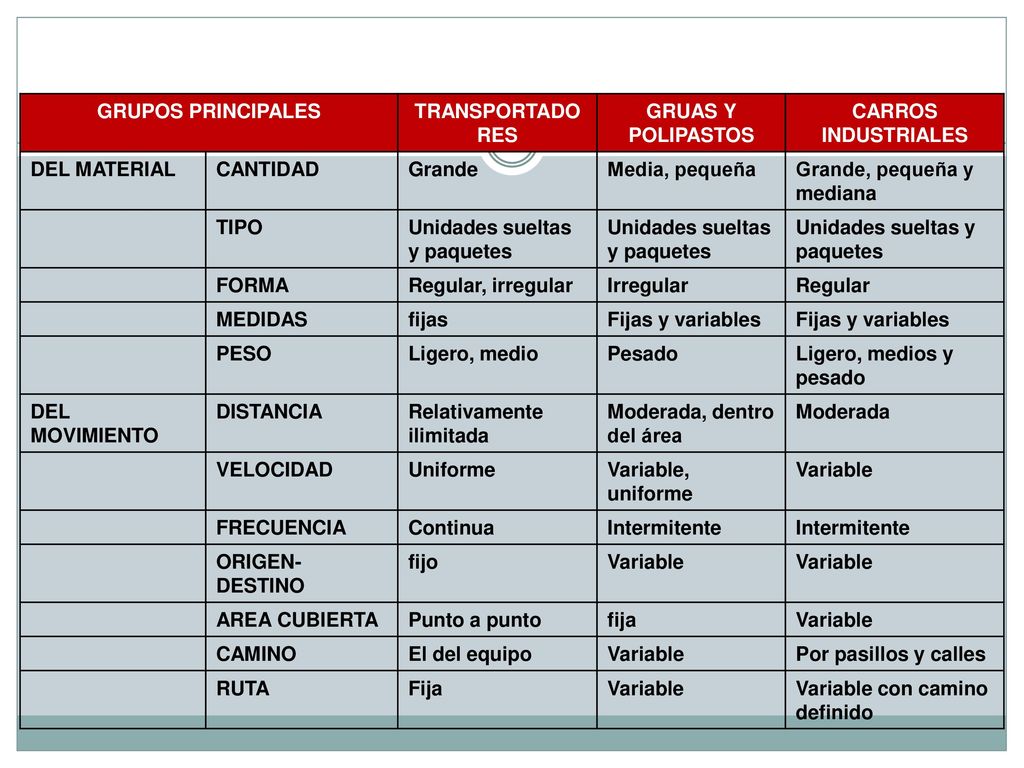

5 GRUPOS PRINCIPALES TRANSPORTADORES GRUAS Y POLIPASTOS CARROS INDUSTRIALES DEL MATERIAL CANTIDAD Grande Media, pequeña Grande, pequeña y mediana TIPO Unidades sueltas y paquetes FORMA Regular, irregular Irregular Regular MEDIDAS fijas Fijas y variables PESO Ligero, medio Pesado Ligero, medios y pesado DEL MOVIMIENTO DISTANCIA Relativamente ilimitada Moderada, dentro del área Moderada VELOCIDAD Uniforme Variable, uniforme Variable FRECUENCIA Continua Intermitente ORIGEN-DESTINO fijo AREA CUBIERTA Punto a punto fija CAMINO El del equipo Por pasillos y calles RUTA Fija Variable con camino definido

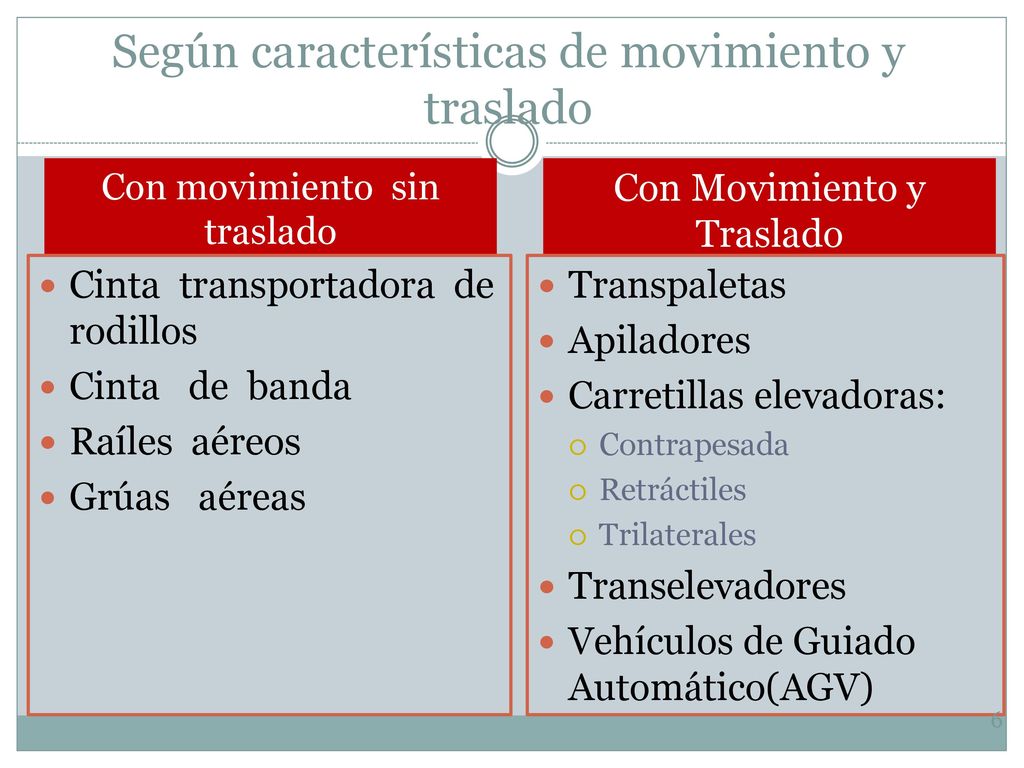

6 Según características de movimiento y traslado
Con movimiento sin traslado Con Movimiento y Traslado Cinta transportadora de rodillos Cinta de banda Raíles aéreos Grúas aéreas Transpaletas Apiladores Carretillas elevadoras: Contrapesada Retráctiles Trilaterales Transelevadores Vehículos de Guiado Automático(AGV)

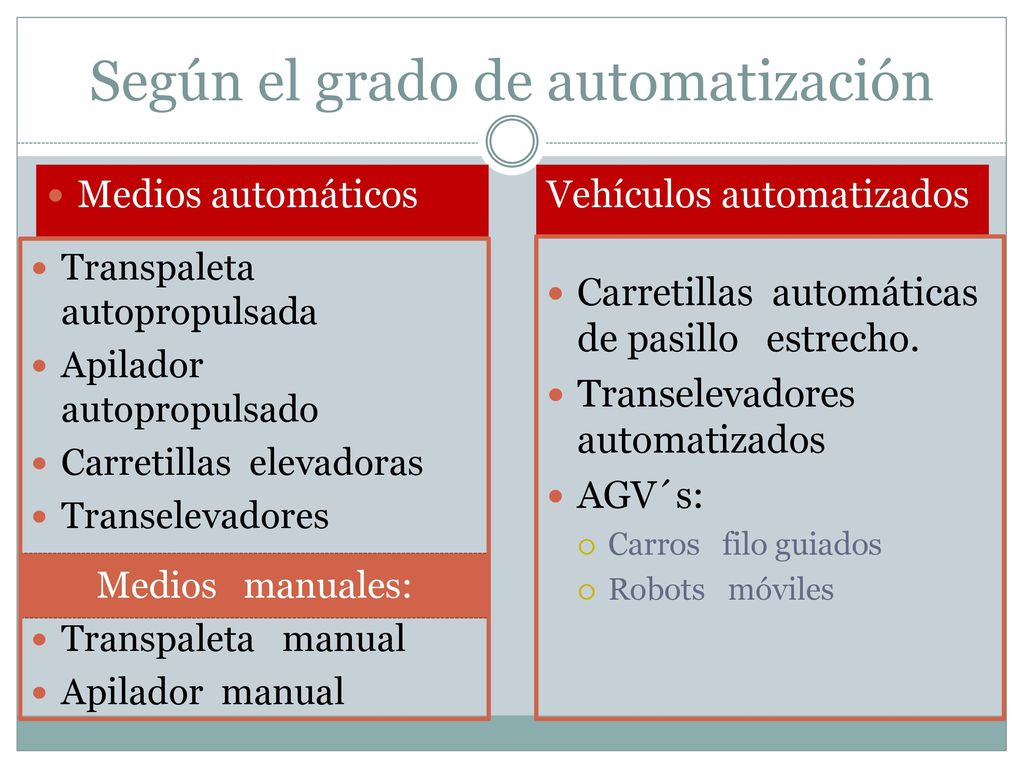

7 Según el grado de automatización
Medios automáticos Vehículos automatizados Transpaleta autopropulsada Apilador autopropulsado Carretillas elevadoras Transelevadores Medios manuales: Transpaleta manual Apilador manual Carretillas automáticas de pasillo estrecho. Transelevadores automatizados AGV´s: Carros filo guiados Robots móviles

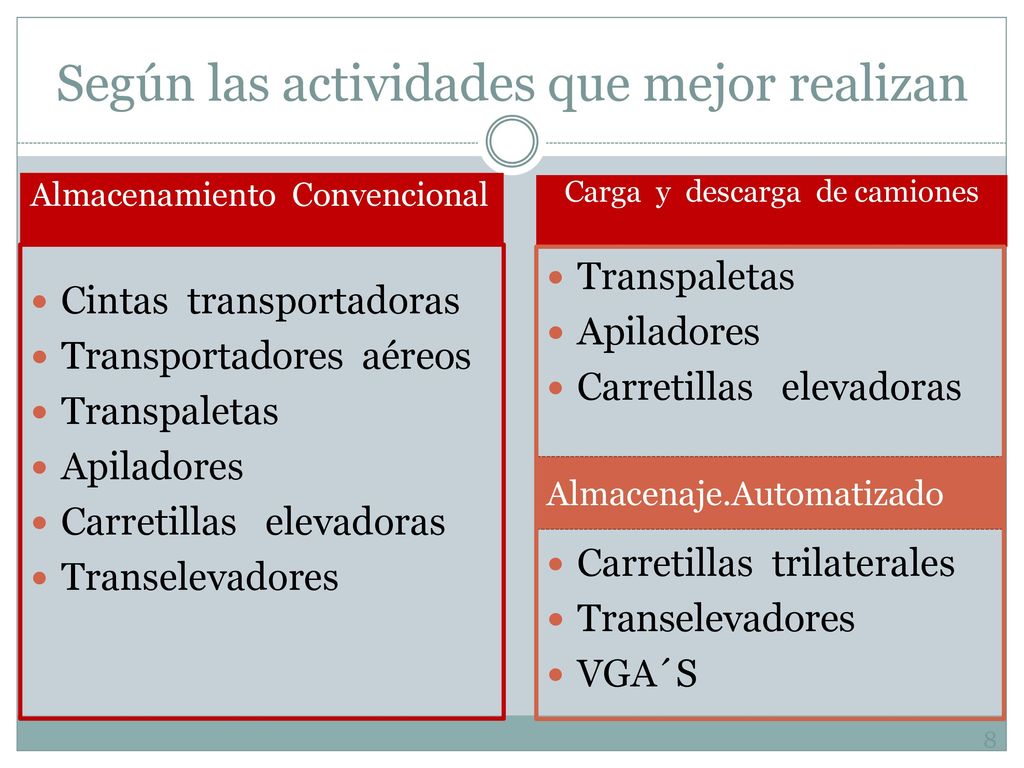

8 Según las actividades que mejor realizan
Almacenamiento Convencional Carga y descarga de camiones Cintas transportadoras Transportadores aéreos Transpaletas Apiladores Carretillas elevadoras Transelevadores Transpaletas Apiladores Carretillas elevadoras Almacenaje.Automatizado Carretillas trilaterales Transelevadores VGA´S

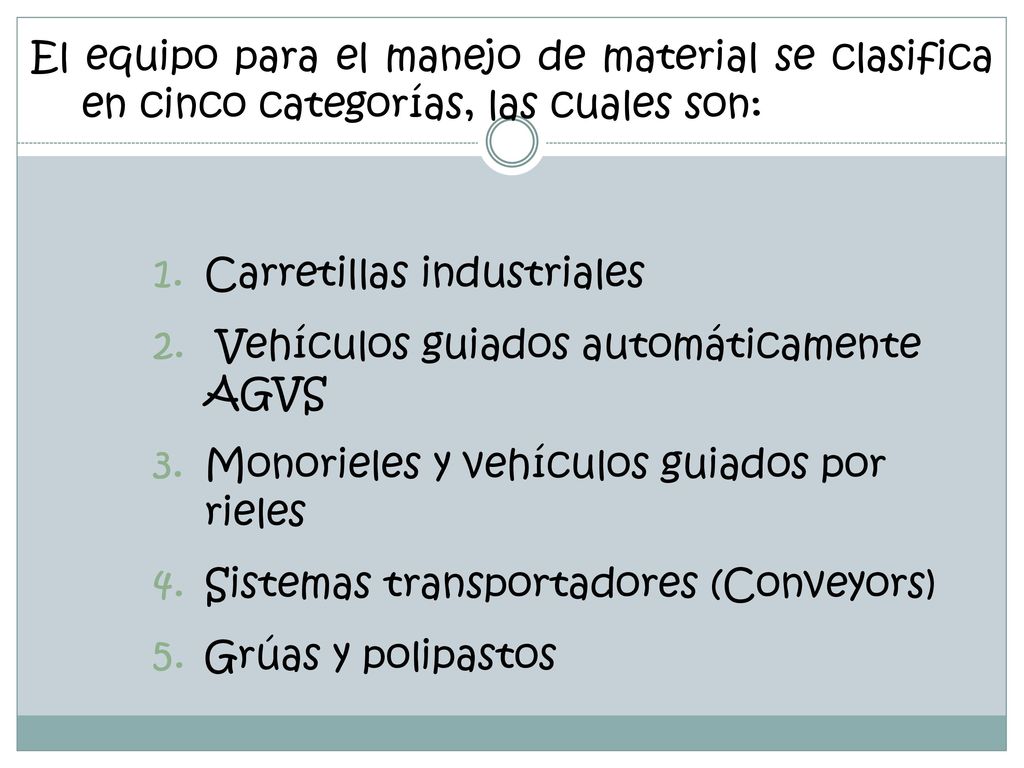

9 El equipo para el manejo de material se clasifica en cinco categorías, las cuales son:
Carretillas industriales Vehículos guiados automáticamente AGVS Monorieles y vehículos guiados por rieles Sistemas transportadores (Conveyors) Grúas y polipastos

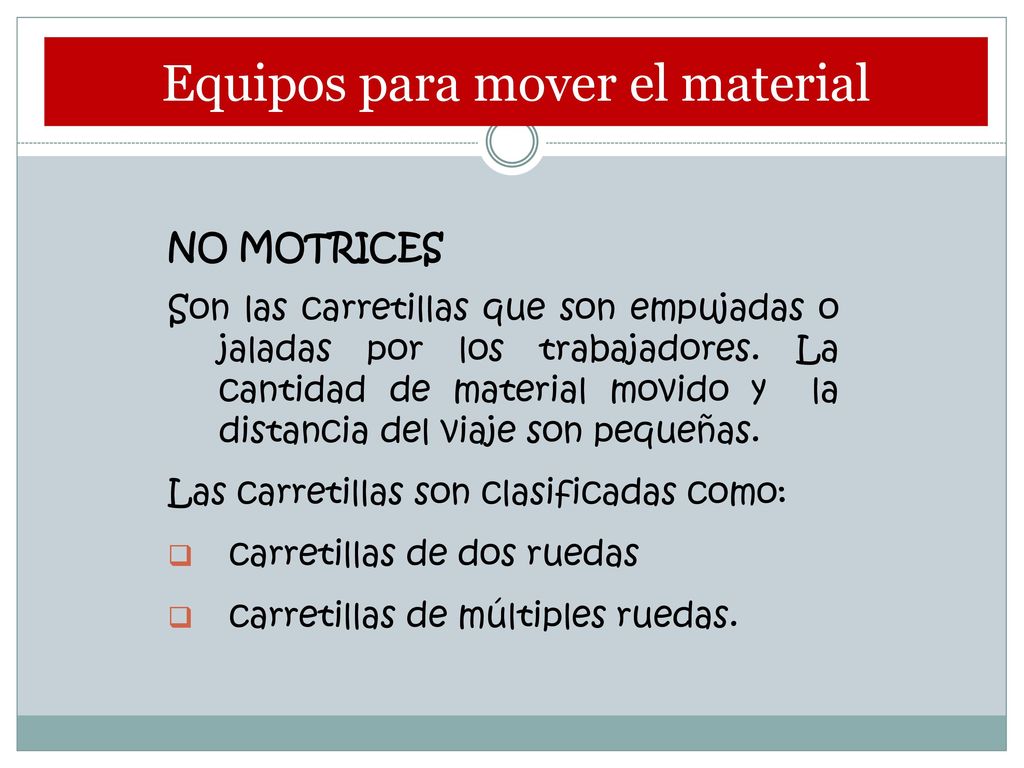

10 Equipos para mover el material
NO MOTRICES Son las carretillas que son empujadas o jaladas por los trabajadores. La cantidad de material movido y la distancia del viaje son pequeñas. Las carretillas son clasificadas como: carretillas de dos ruedas carretillas de múltiples ruedas.

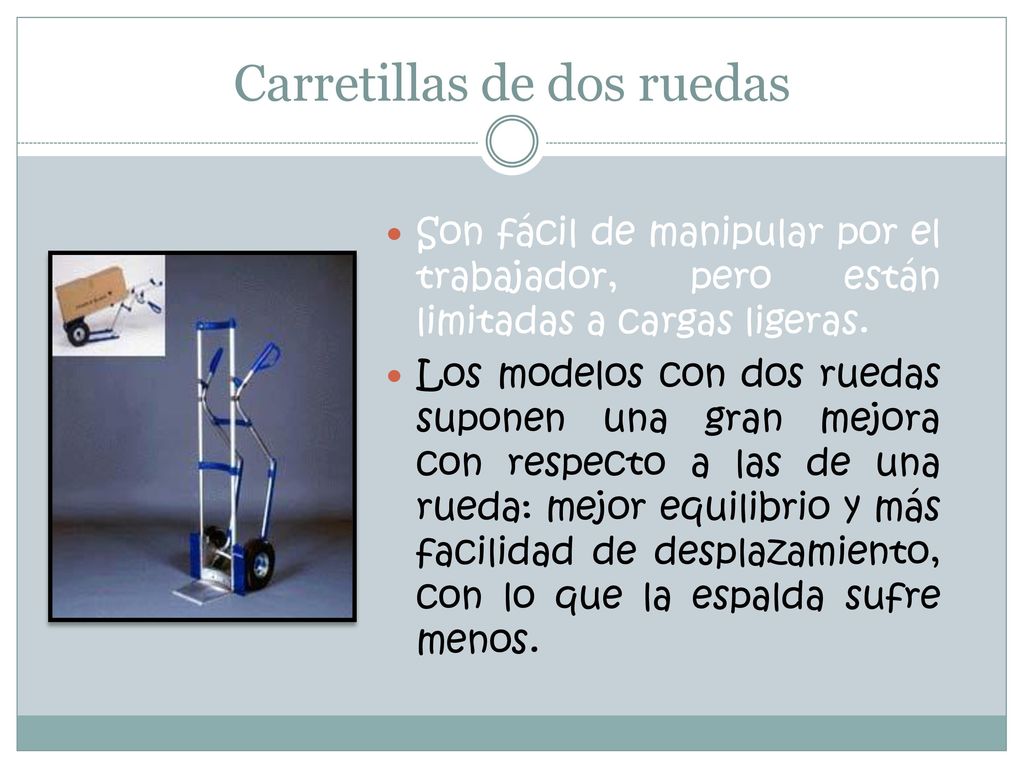

11 Carretillas de dos ruedas
Son fácil de manipular por el trabajador, pero están limitadas a cargas ligeras. Los modelos con dos ruedas suponen una gran mejora con respecto a las de una rueda: mejor equilibrio y más facilidad de desplazamiento, con lo que la espalda sufre menos.

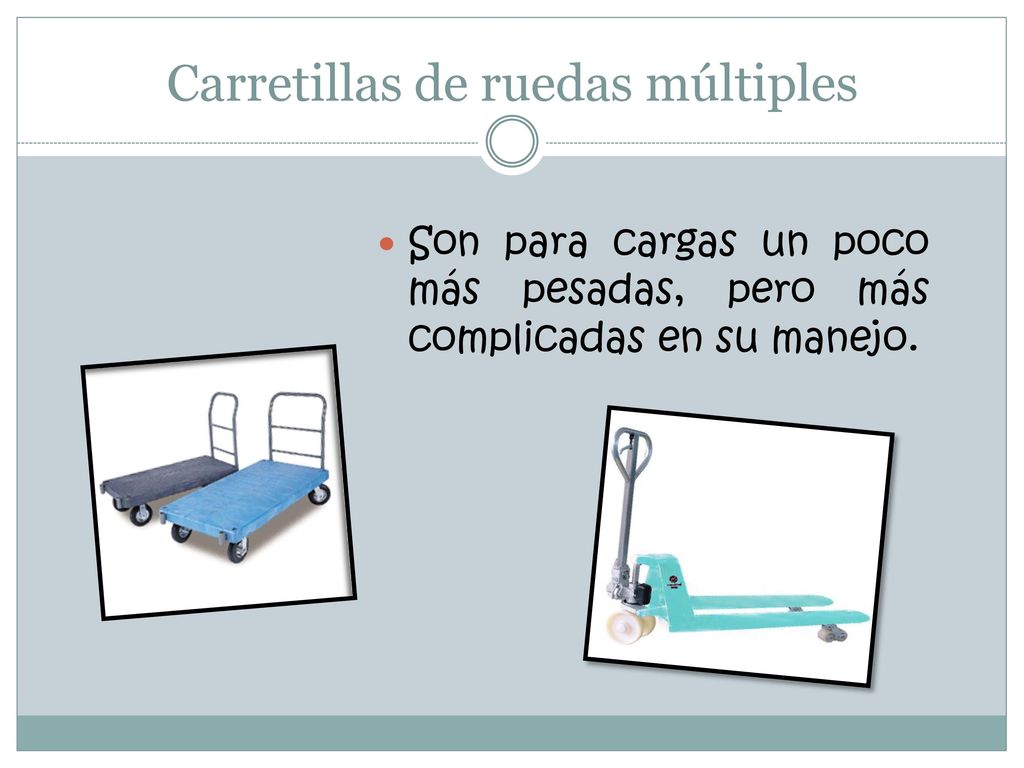

12 Carretillas de ruedas múltiples
Son para cargas un poco más pesadas, pero más complicadas en su manejo.

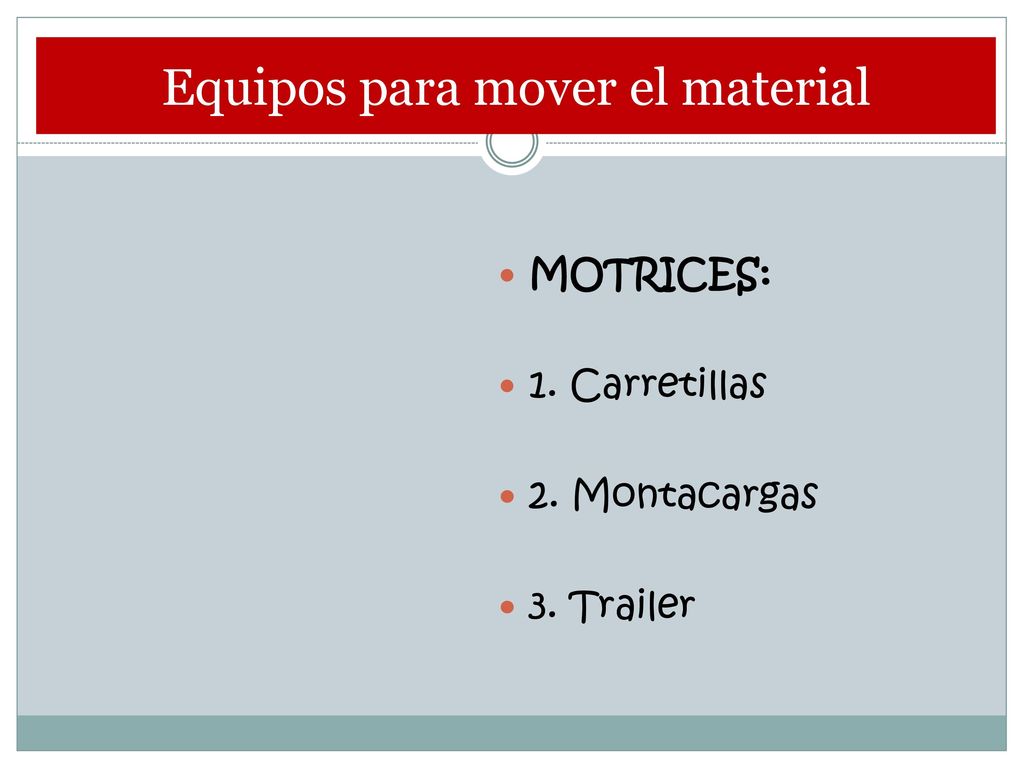

13 Equipos para mover el material
MOTRICES: 1. Carretillas 2. Montacargas 3. Trailer

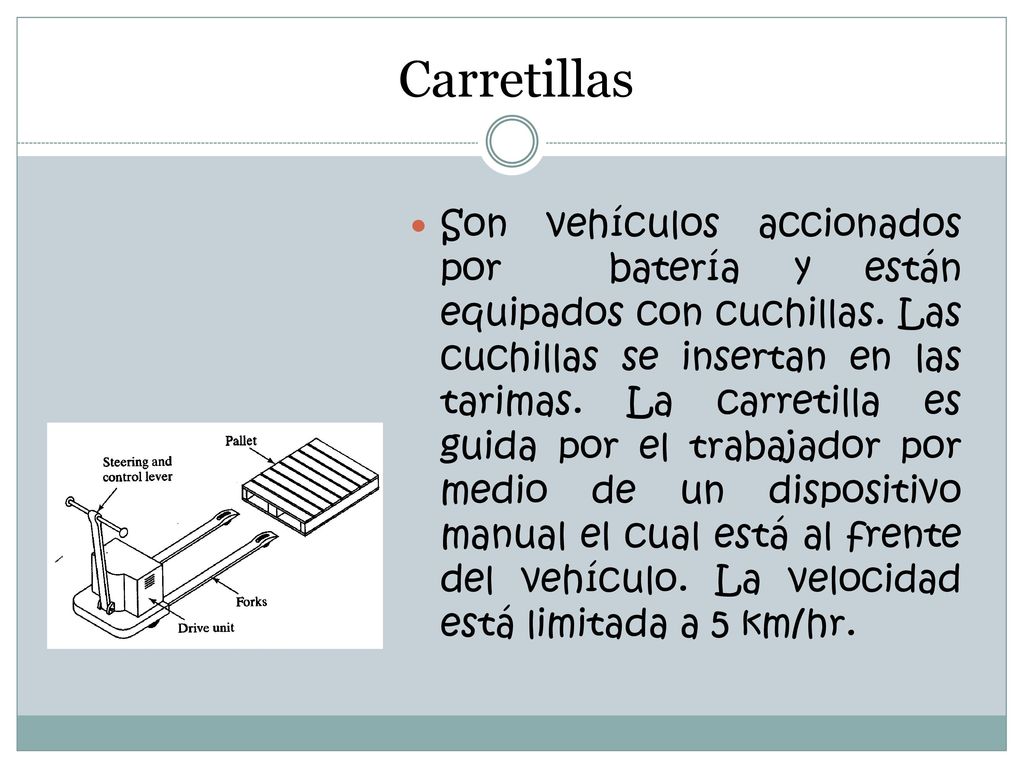

14 Carretillas Son vehículos accionados por batería y están equipados con cuchillas. Las cuchillas se insertan en las tarimas. La carretilla es guida por el trabajador por medio de un dispositivo manual el cual está al frente del vehículo. La velocidad está limitada a 5 km/hr.

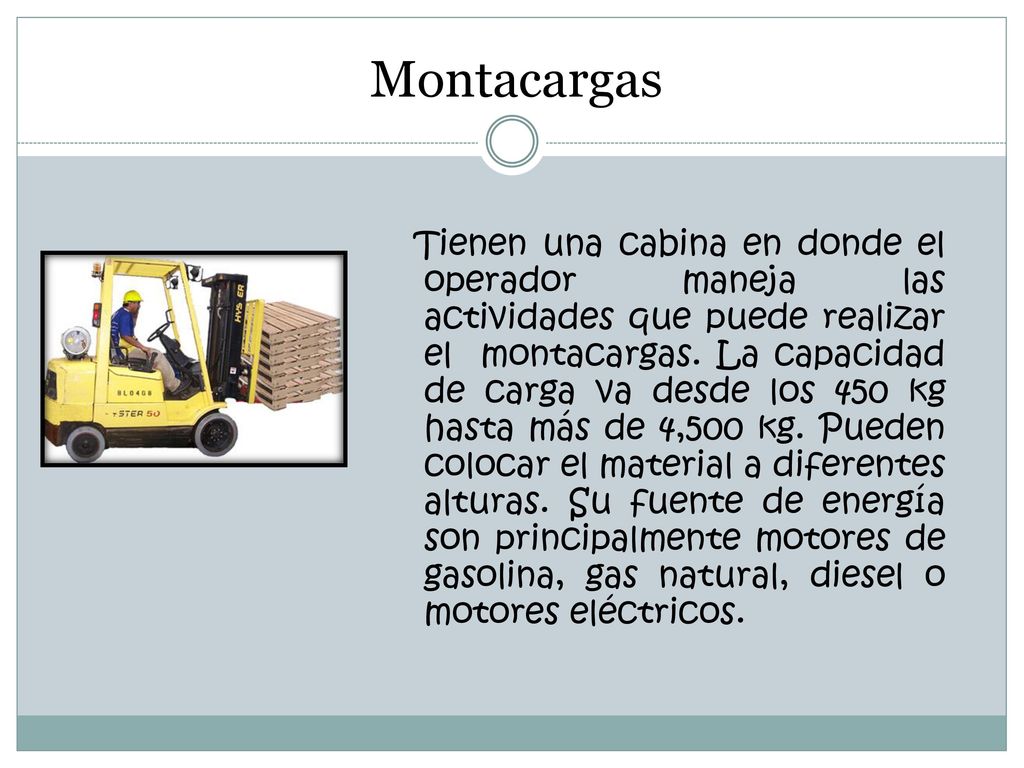

15 Montacargas Tienen una cabina en donde el operador maneja las actividades que puede realizar el montacargas. La capacidad de carga va desde los 450 kg hasta más de 4,500 kg. Pueden colocar el material a diferentes alturas. Su fuente de energía son principalmente motores de gasolina, gas natural, diesel o motores eléctricos.

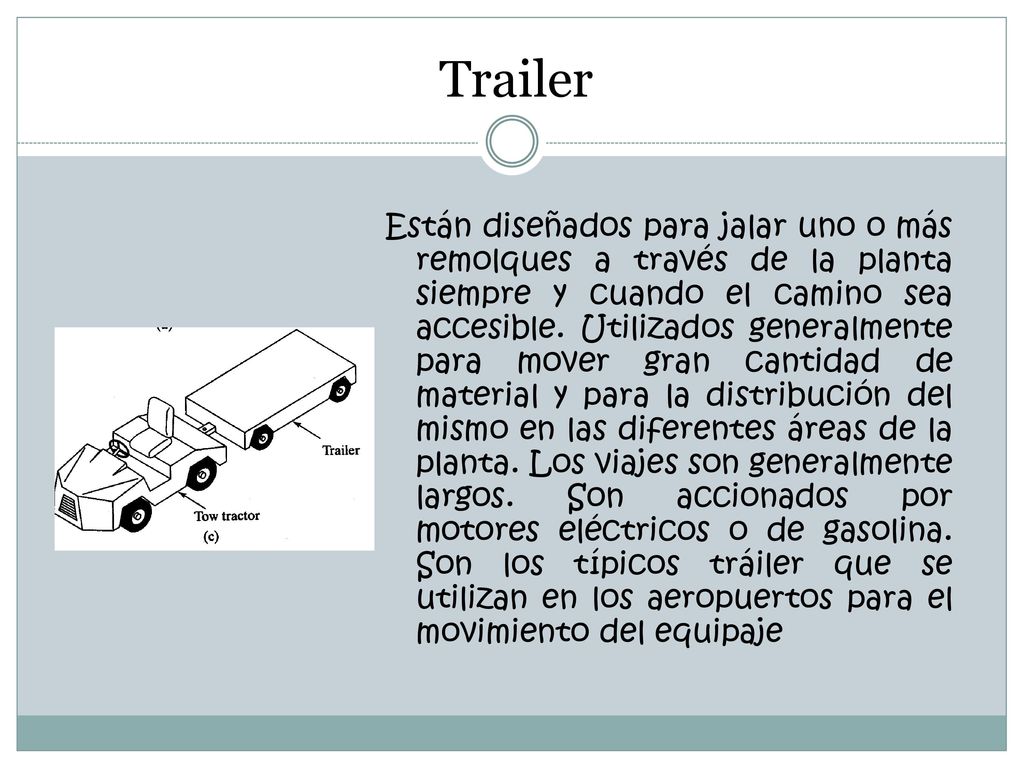

16 Trailer Están diseñados para jalar uno o más remolques a través de la planta siempre y cuando el camino sea accesible. Utilizados generalmente para mover gran cantidad de material y para la distribución del mismo en las diferentes áreas de la planta. Los viajes son generalmente largos. Son accionados por motores eléctricos o de gasolina. Son los típicos tráiler que se utilizan en los aeropuertos para el movimiento del equipaje

17 1. EQUIPOS CON MOVIMIENTO Y SIN TRASLADO
Están fijos al suelo o techo del edificio y permiten un transporte continuo de mercancías. Pueden presentar el inconveniente de construir una barrera para otros medios de transporte interno.

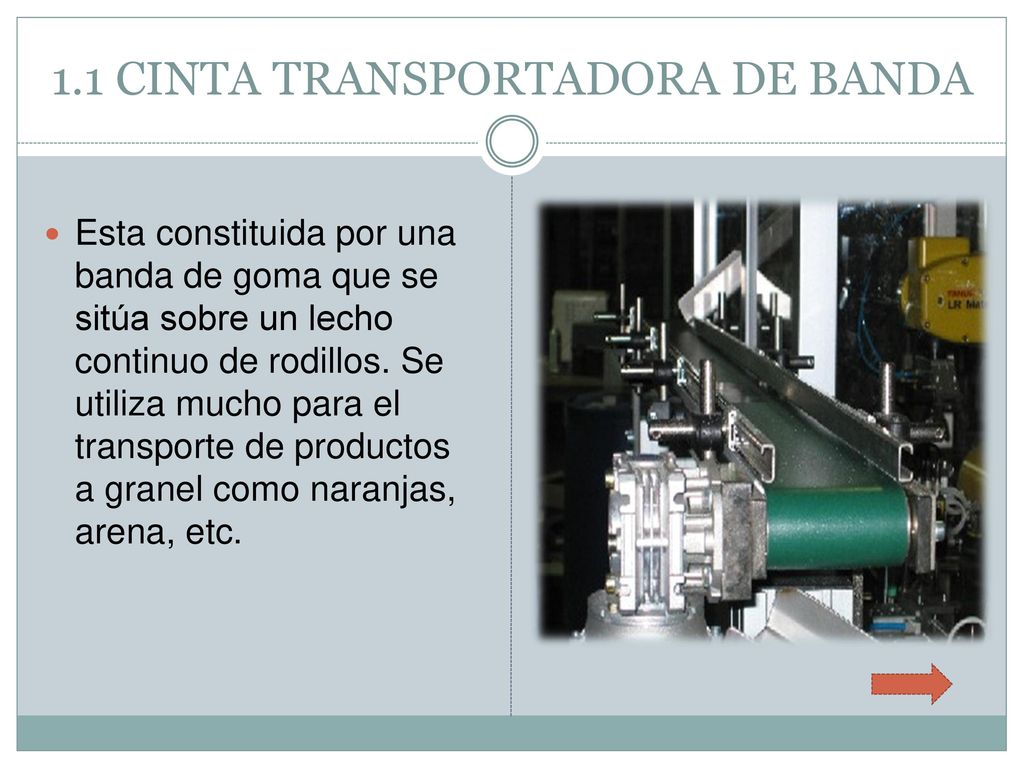

18 1.1 CINTA TRANSPORTADORA DE BANDA
Esta constituida por una banda de goma que se sitúa sobre un lecho continuo de rodillos. Se utiliza mucho para el transporte de productos a granel como naranjas, arena, etc.

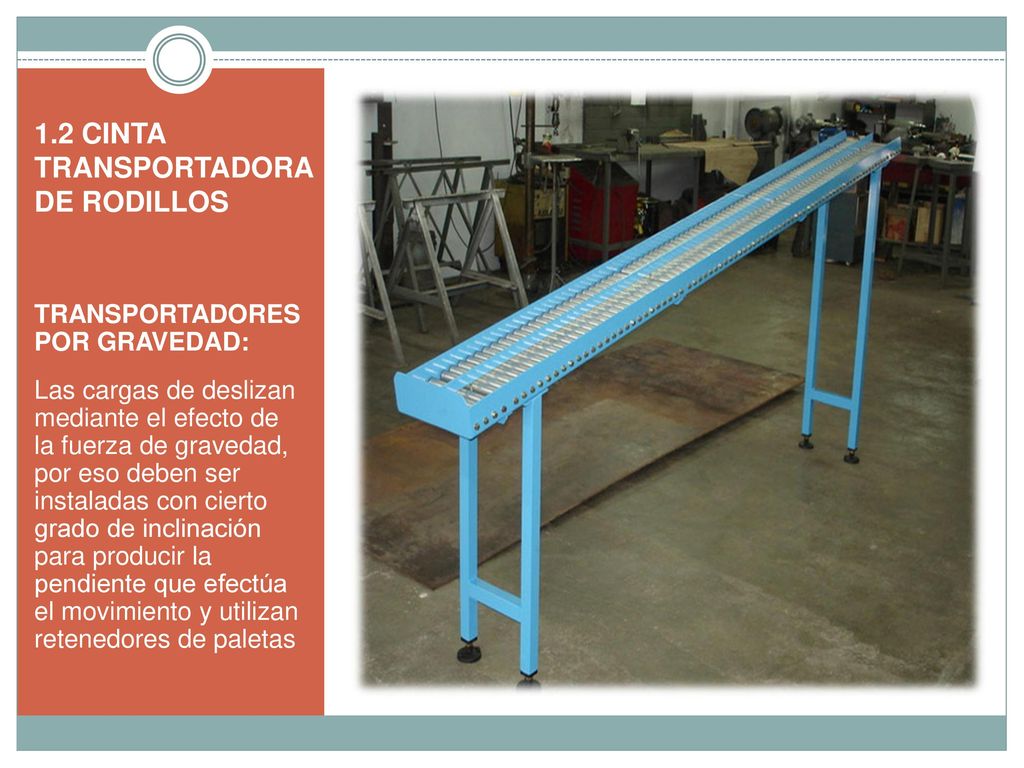

19 1.2 CINTA TRANSPORTADORA DE RODILLOS
TRANSPORTADORES POR GRAVEDAD: Las cargas de deslizan mediante el efecto de la fuerza de gravedad, por eso deben ser instaladas con cierto grado de inclinación para producir la pendiente que efectúa el movimiento y utilizan retenedores de paletas

20 1.2 CINTA TRANSPORTADORA DE RODILLOS
TRANSPORTADORES ACCIONADOS O MOTORIZADOS: Utilizan un motor eléctrico que mueve una correa situada debajo de los rodillos cuando son tramos de corto recorrido.

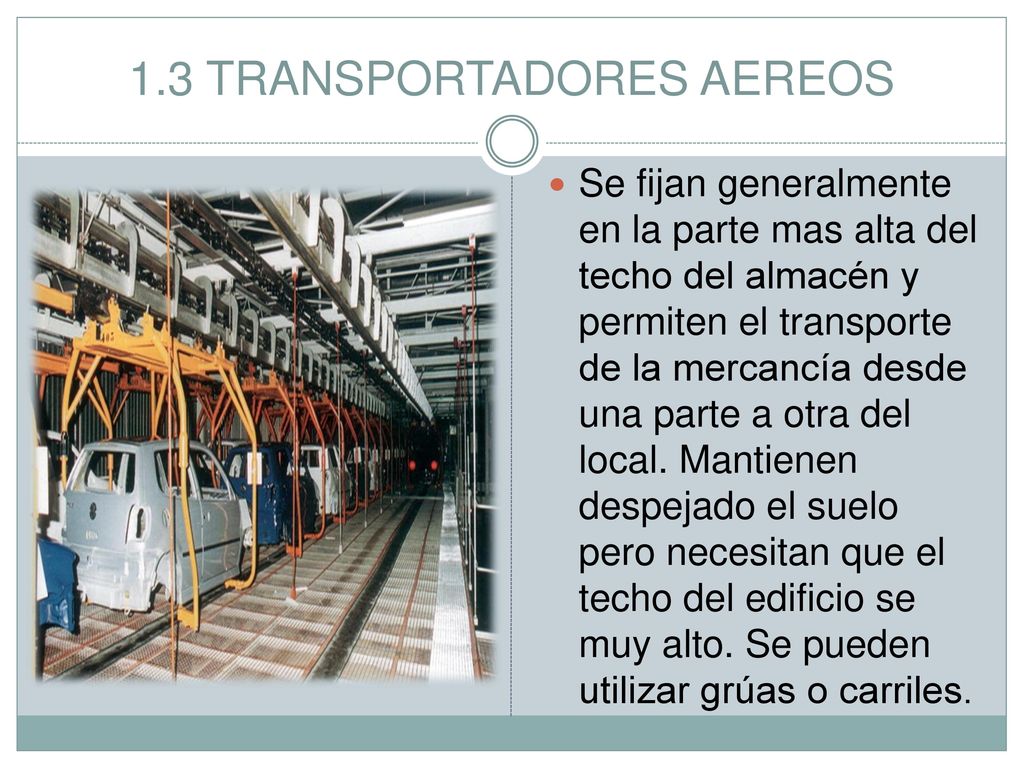

21 1.3 TRANSPORTADORES AEREOS
Se fijan generalmente en la parte mas alta del techo del almacén y permiten el transporte de la mercancía desde una parte a otra del local. Mantienen despejado el suelo pero necesitan que el techo del edificio se muy alto. Se pueden utilizar grúas o carriles.

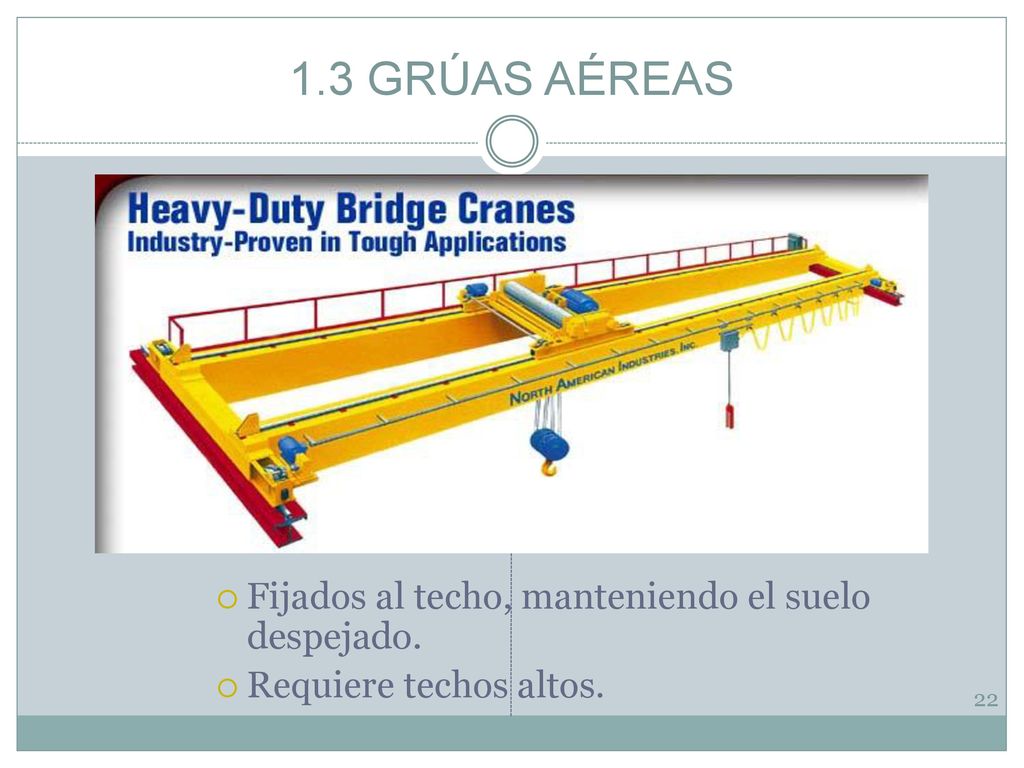

22 1.3 GRÚAS AÉREAS Fijados al techo, manteniendo el suelo despejado.
Requiere techos altos.

23 2. EQUIPOS CON MOVIMIENTO Y TRASLADO
Se trasladan de un lugar a otro del almacén al mismo tiempo que transportan la mercancía.

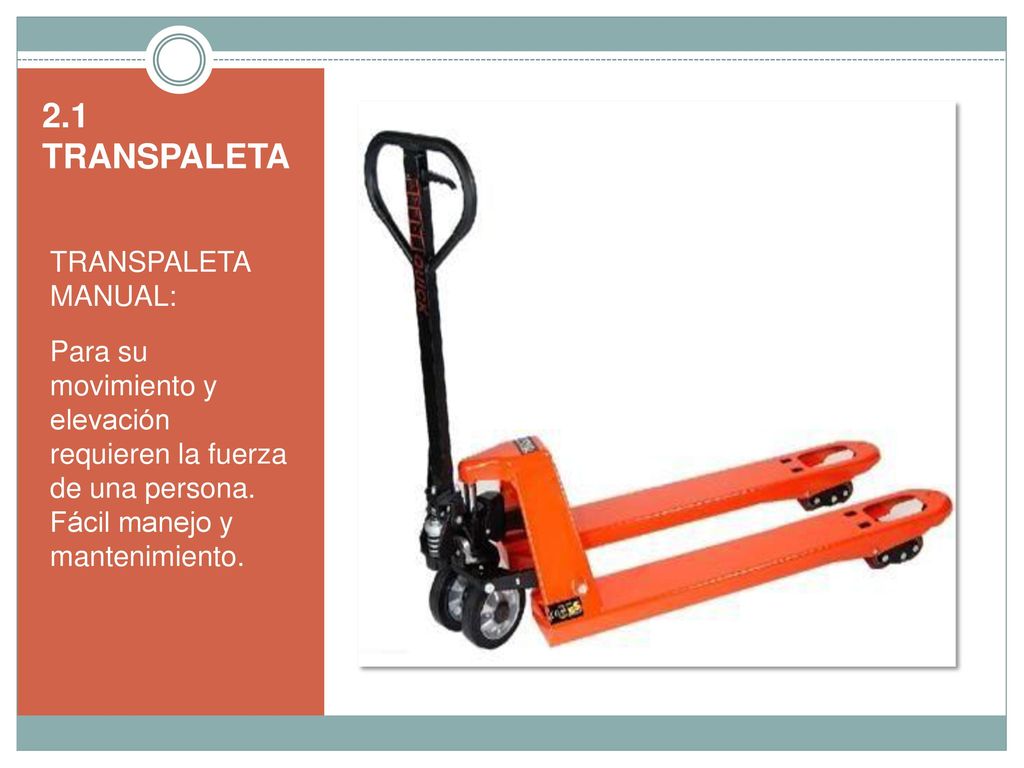

24 2.1 TRANSPALETA TRANSPALETA MANUAL:
Para su movimiento y elevación requieren la fuerza de una persona. Fácil manejo y mantenimiento.

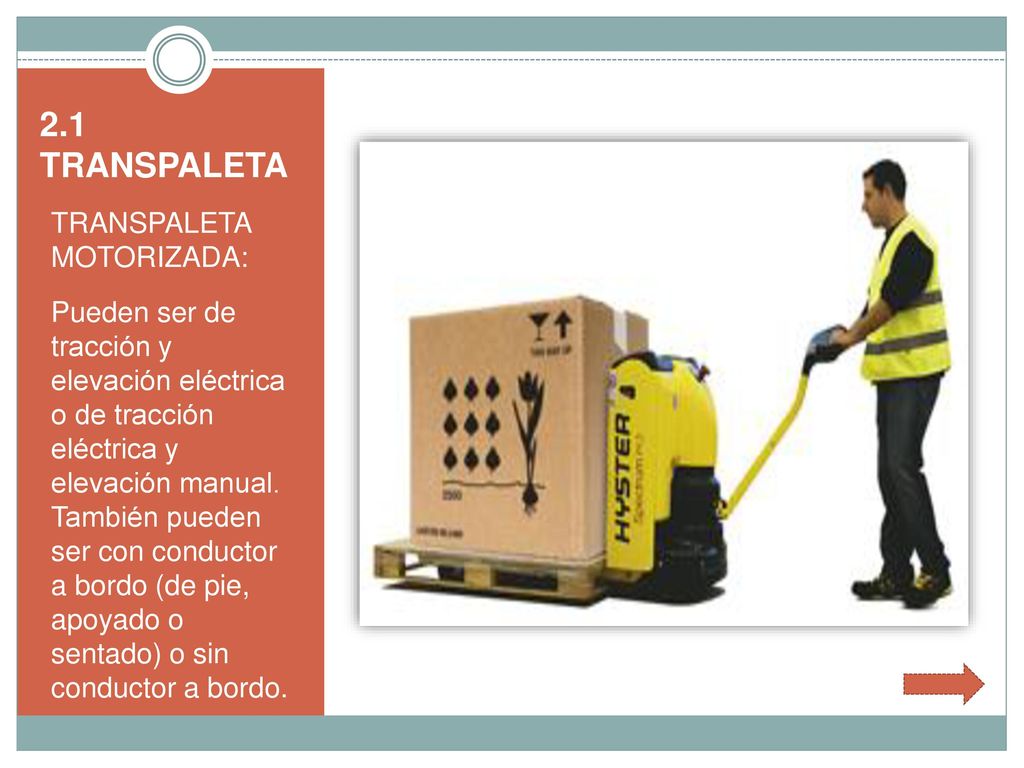

25 2.1 TRANSPALETA TRANSPALETA MOTORIZADA:
Pueden ser de tracción y elevación eléctrica o de tracción eléctrica y elevación manual. También pueden ser con conductor a bordo (de pie, apoyado o sentado) o sin conductor a bordo.

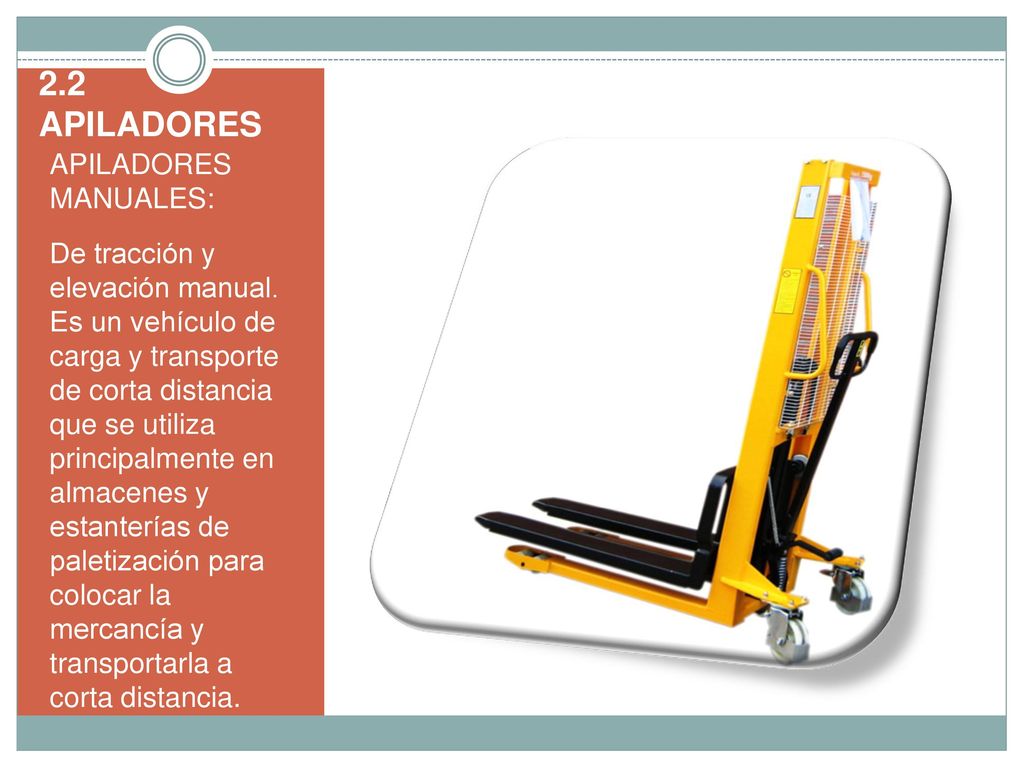

26 2.2 APILADORES APILADORES MANUALES:
De tracción y elevación manual. Es un vehículo de carga y transporte de corta distancia que se utiliza principalmente en almacenes y estanterías de paletización para colocar la mercancía y transportarla a corta distancia.

27 2.2 APILADORES AUTOPROPULSADOS Pueden ser de tracción y elevación electrica o de tracción manual y elevación electrica.

28 2.3 CARRETILLAS CONTRABALANCEADAS
Compuestas por una cabina donde se sitúa el conductor y unas horquillas fijas que se elevan hasta la altura deseada para recoger o depositar mercancía. Se utilizan para carga y descarga de camiones.

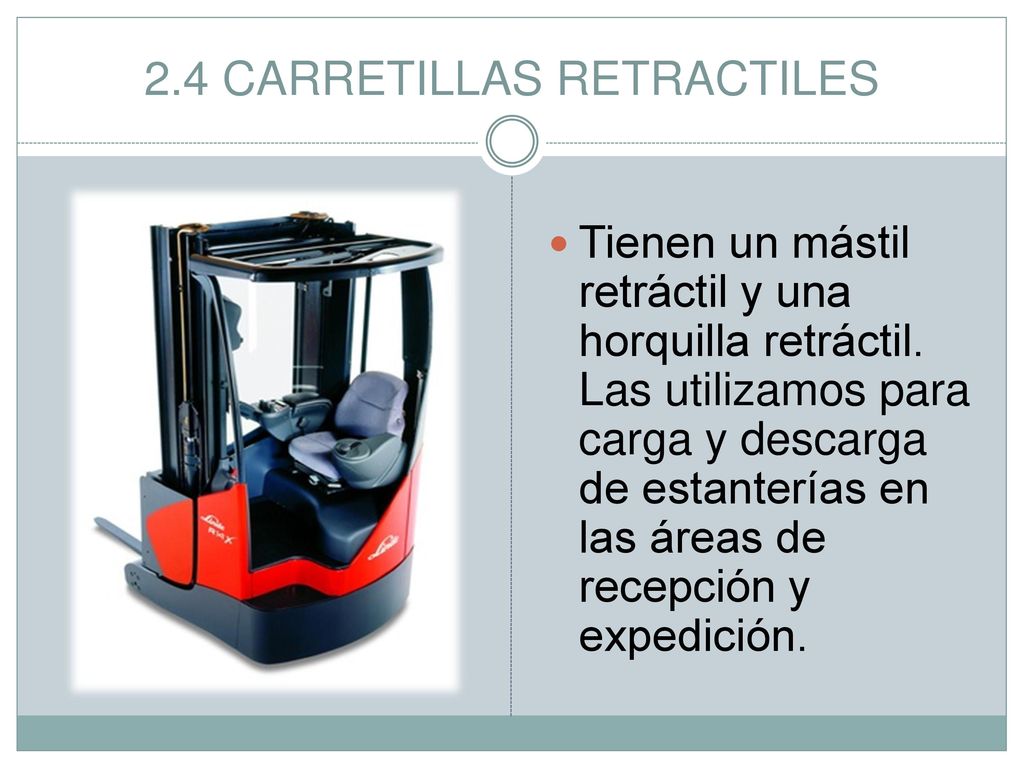

29 2.4 CARRETILLAS RETRACTILES
Tienen un mástil retráctil y una horquilla retráctil. Las utilizamos para carga y descarga de estanterías en las áreas de recepción y expedición.

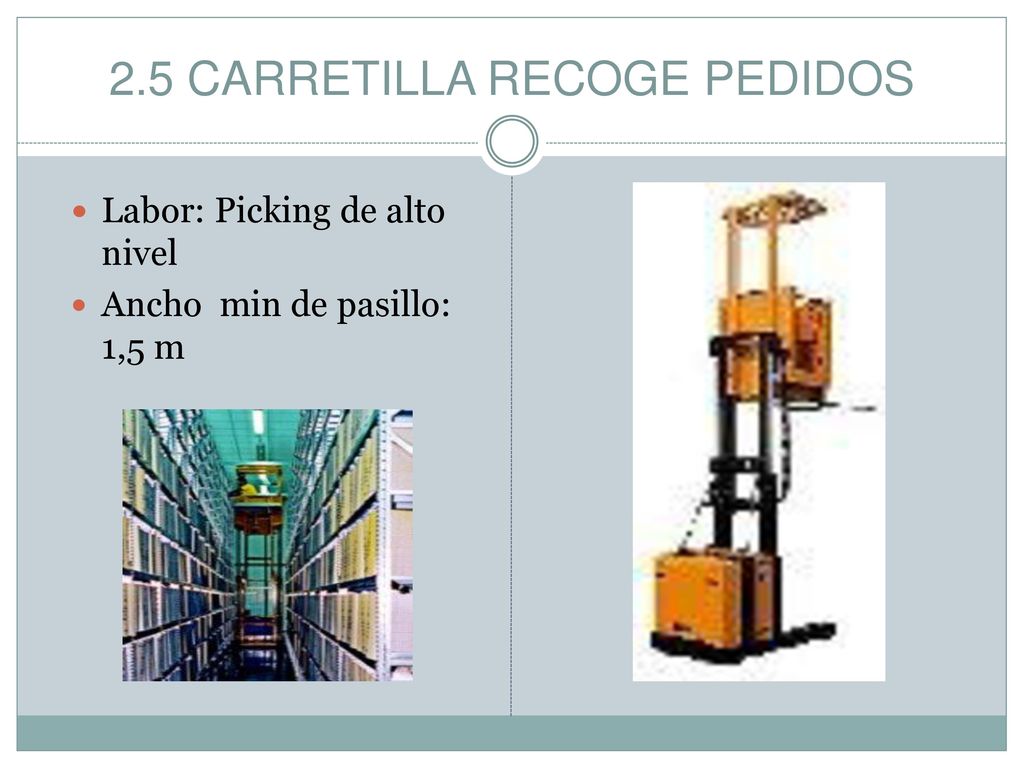

30 2.5 CARRETILLA RECOGE PEDIDOS
Labor: Picking de alto nivel Ancho min de pasillo: 1,5 m

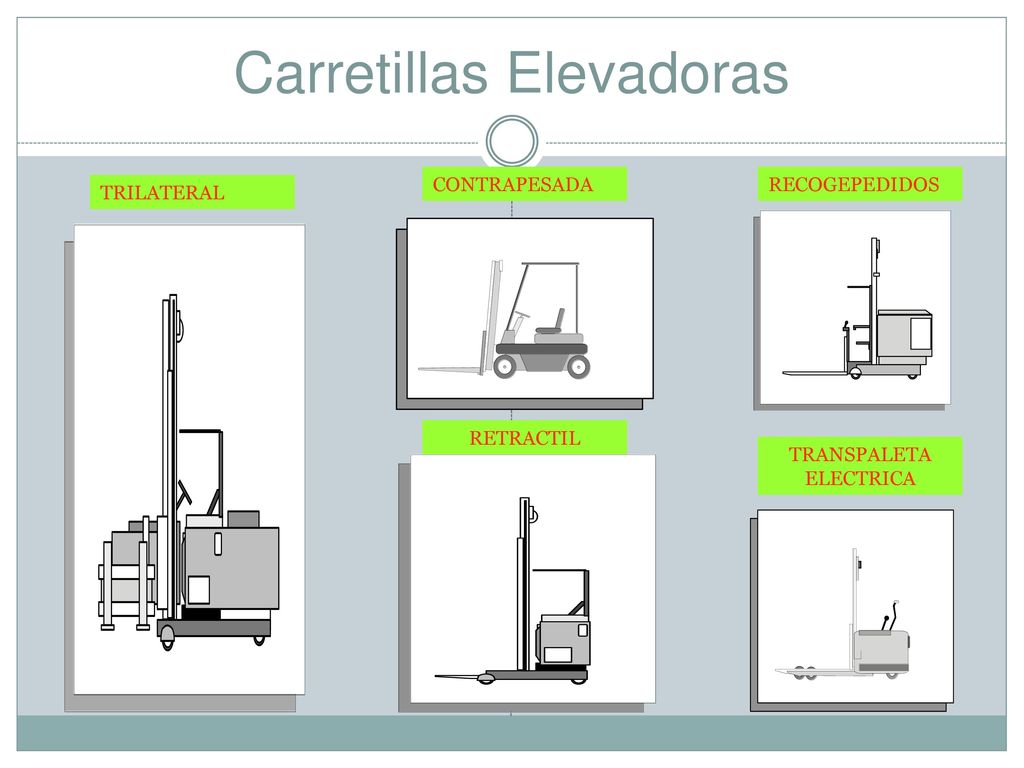

31 Carretillas Elevadoras
CONTRAPESADA RECOGEPEDIDOS TRILATERAL RETRACTIL TRANSPALETA ELECTRICA

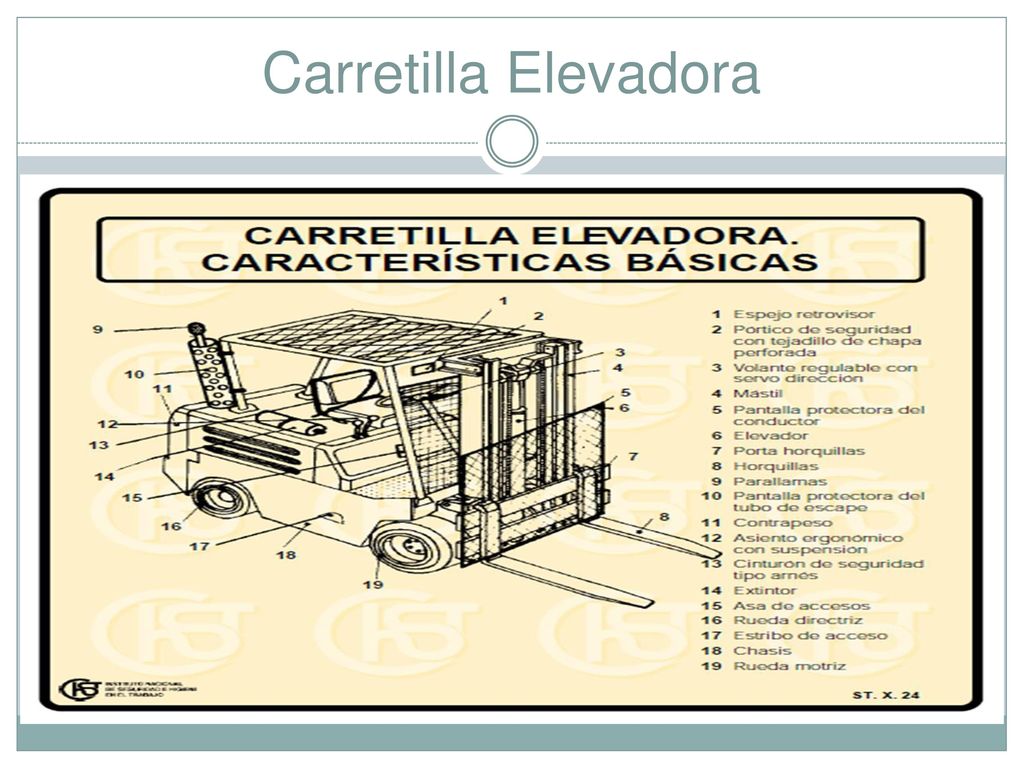

32 Carretilla Elevadora

33 2.5 CARRETILLAS TRILATERALES
Tienen la ventaja de poder recoger la mercancía a ambos lados del pasillo ya que tiene horquillas que giran a la derecha, a la izquierda y centro.

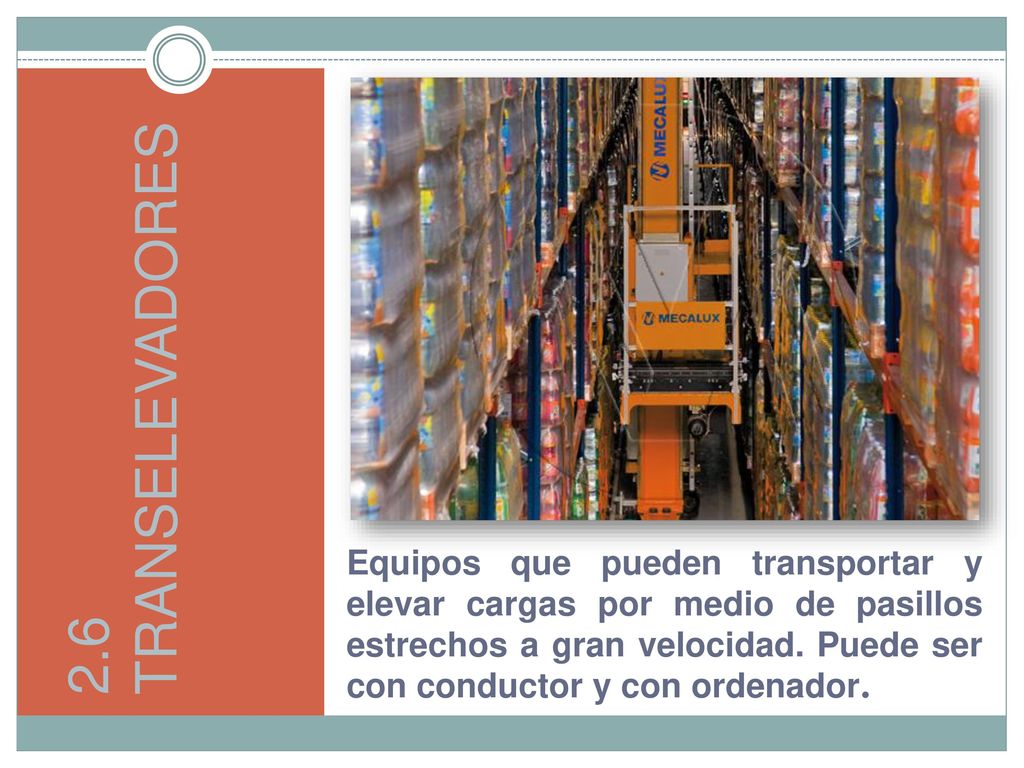

34 2.6 TRANSELEVADORES Equipos que pueden transportar y elevar cargas por medio de pasillos estrechos a gran velocidad. Puede ser con conductor y con ordenador.

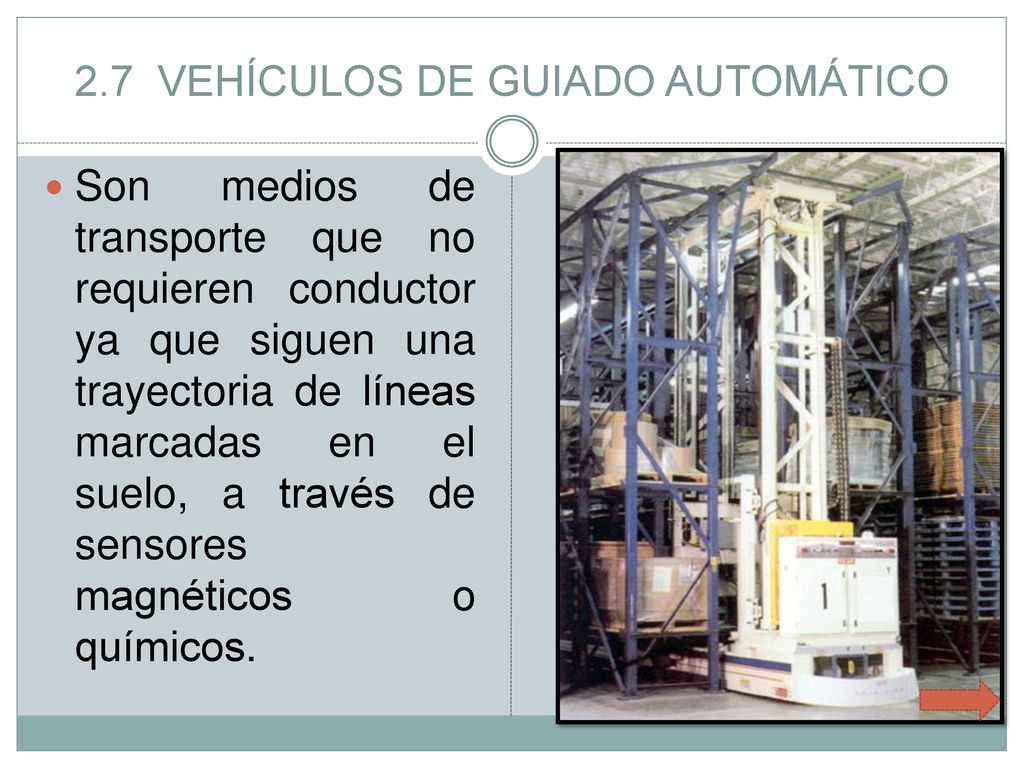

35 2.7 VEHÍCULOS DE GUIADO AUTOMÁTICO
Son medios de transporte que no requieren conductor ya que siguen una trayectoria de líneas marcadas en el suelo, a través de sensores magnéticos o químicos.

36 2.8 Vehículos guiados por laser

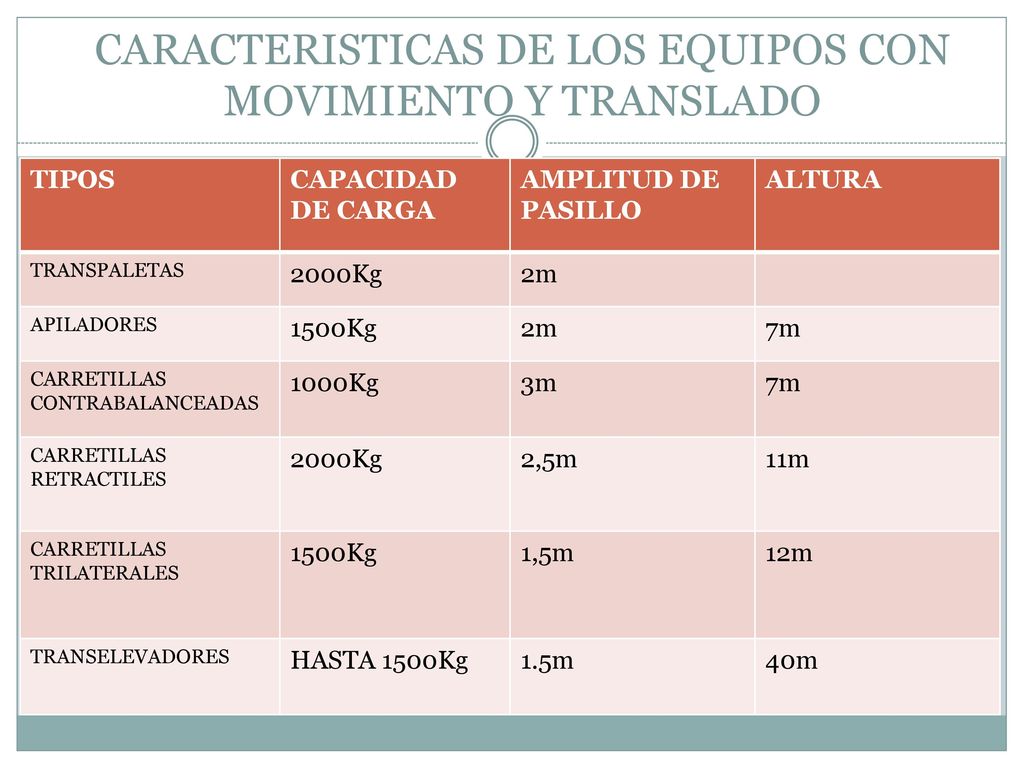

37 CARACTERISTICAS DE LOS EQUIPOS CON MOVIMIENTO Y TRANSLADO
TIPOS CAPACIDAD DE CARGA AMPLITUD DE PASILLO ALTURA TRANSPALETAS 2000Kg 2m APILADORES 1500Kg 7m CARRETILLAS CONTRABALANCEADAS 1000Kg 3m CARRETILLAS RETRACTILES 2,5m 11m CARRETILLAS TRILATERALES 1,5m 12m TRANSELEVADORES HASTA 1500Kg 1.5m 40m

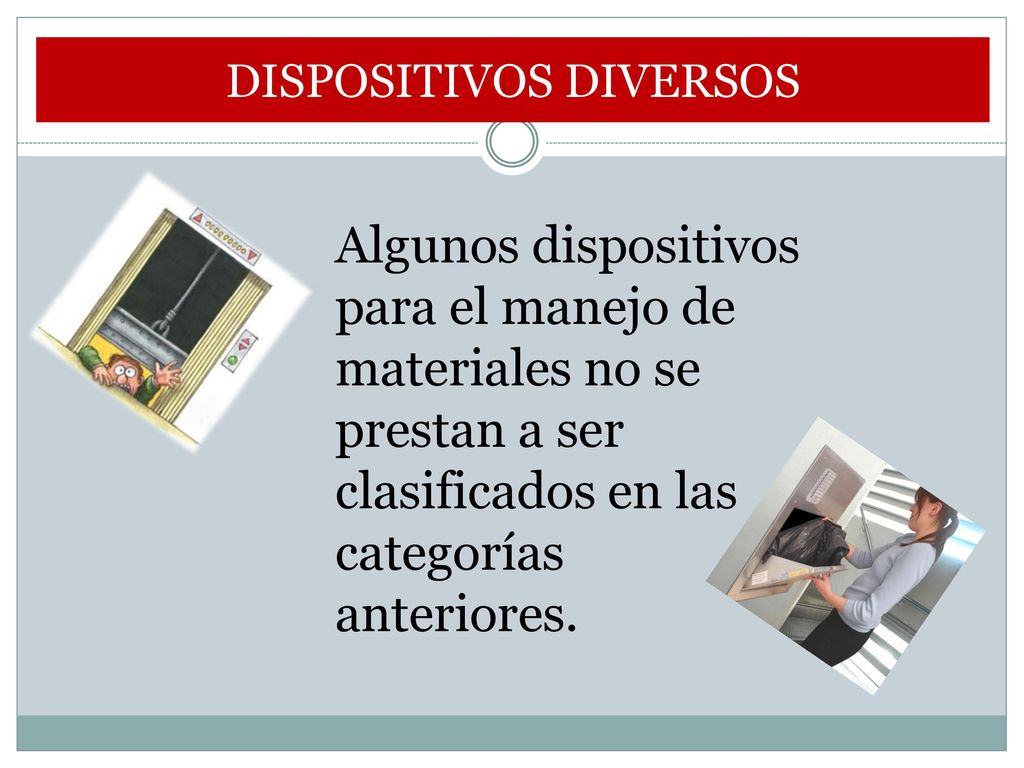

38 DISPOSITIVOS DIVERSOS
Algunos dispositivos para el manejo de materiales no se prestan a ser clasificados en las categorías anteriores.

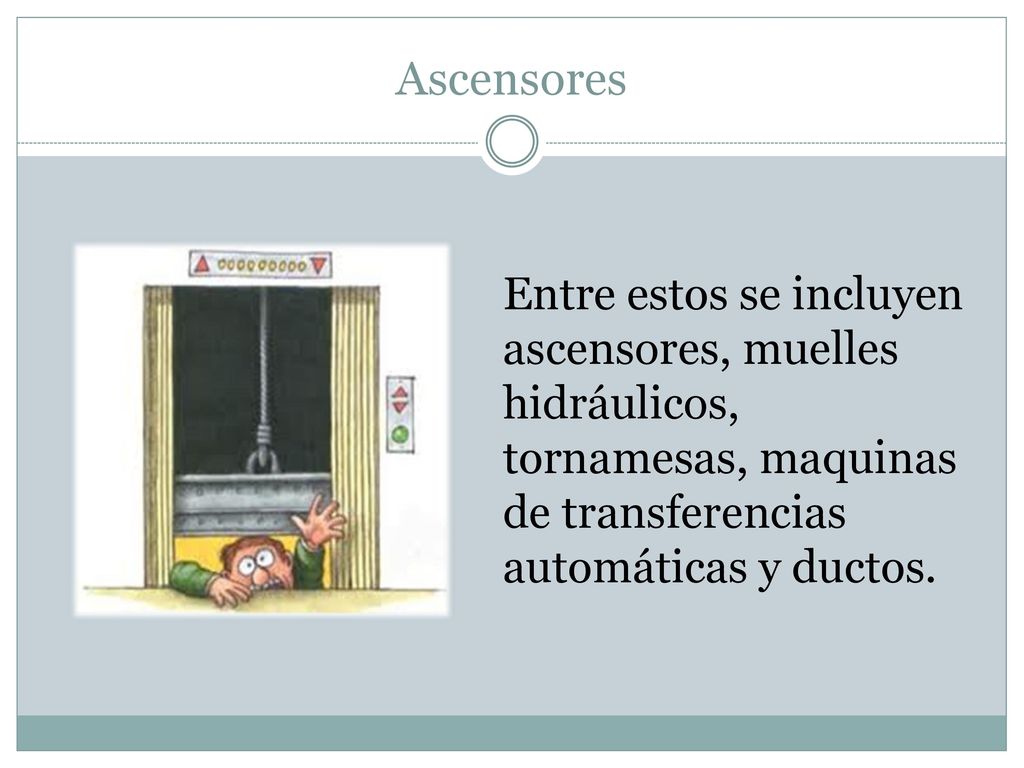

39 Ascensores Entre estos se incluyen ascensores, muelles hidráulicos, tornamesas, maquinas de transferencias automáticas y ductos.

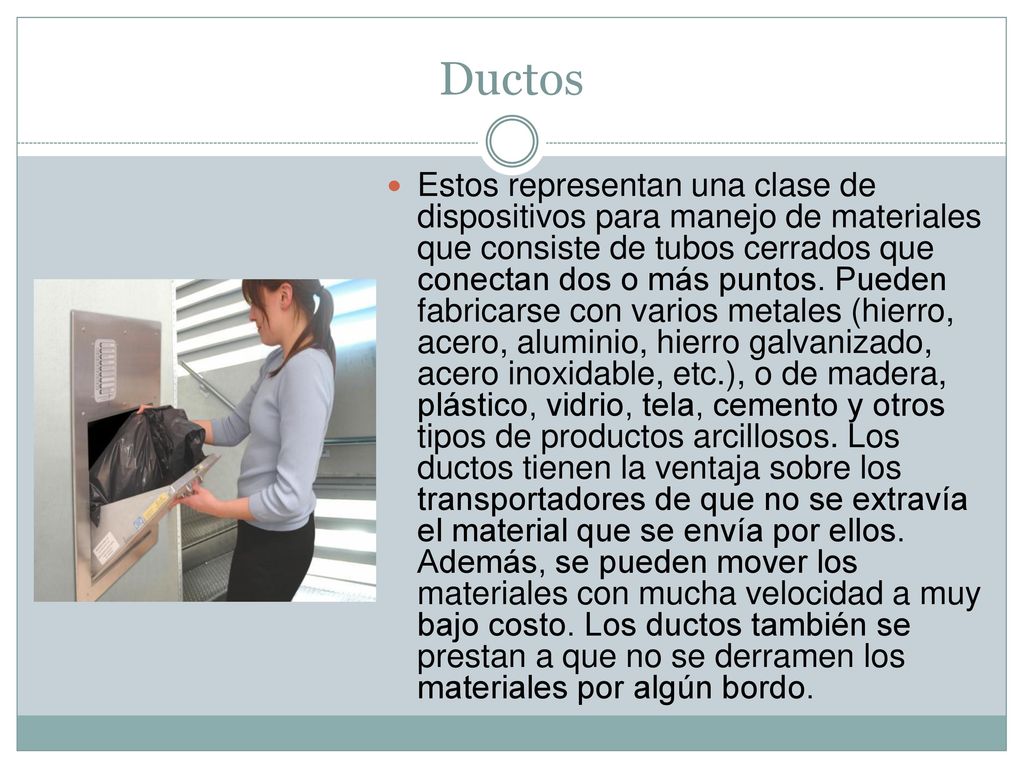

40 Ductos Estos representan una clase de dispositivos para manejo de materiales que consiste de tubos cerrados que conectan dos o más puntos. Pueden fabricarse con varios metales (hierro, acero, aluminio, hierro galvanizado, acero inoxidable, etc.), o de madera, plástico, vidrio, tela, cemento y otros tipos de productos arcillosos. Los ductos tienen la ventaja sobre los transportadores de que no se extravía el material que se envía por ellos. Además, se pueden mover los materiales con mucha velocidad a muy bajo costo. Los ductos también se prestan a que no se derramen los materiales por algún bordo.

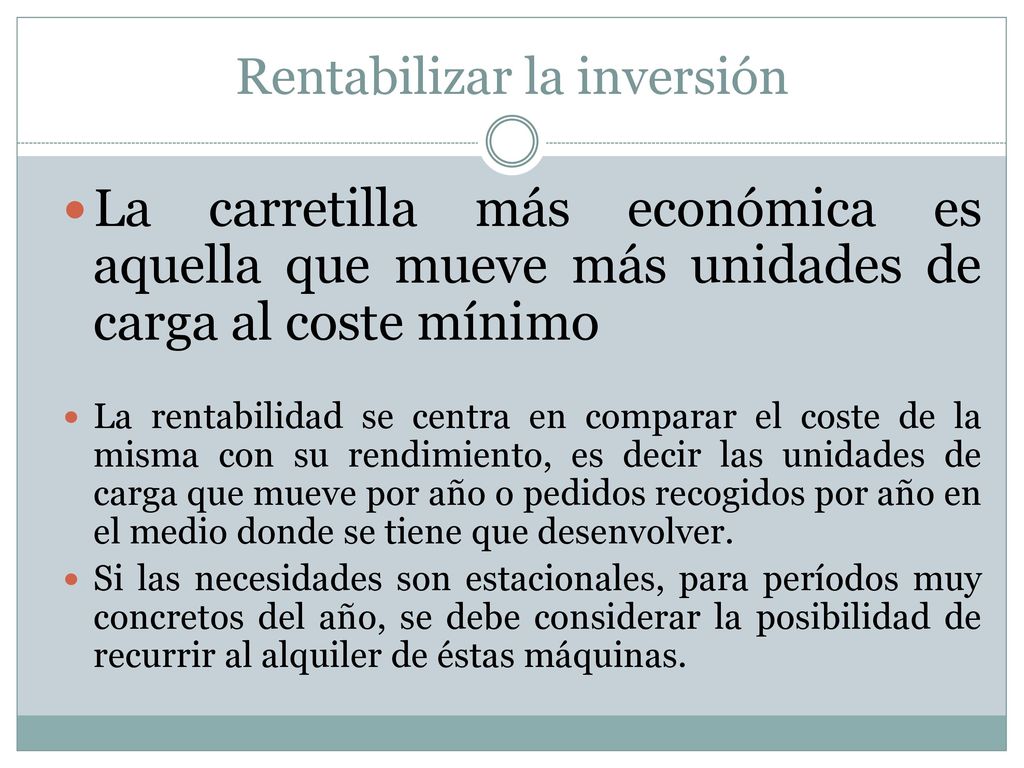

41 Rentabilizar la inversión
La carretilla más económica es aquella que mueve más unidades de carga al coste mínimo La rentabilidad se centra en comparar el coste de la misma con su rendimiento, es decir las unidades de carga que mueve por año o pedidos recogidos por año en el medio donde se tiene que desenvolver. Si las necesidades son estacionales, para períodos muy concretos del año, se debe considerar la posibilidad de recurrir al alquiler de éstas máquinas.
